Mysql之MVCC原理分析

注意：MVCC只在 READ COMMITTED
和 REPEATABLE READ

两个隔离级别下工作。其他两个隔离级别不和MVCC不兼容, 因为READ UNCOMMITTED
总是读取最新的数据行, 而不是符合当前事务版本的数据行。而 SERIALIZABLE
则会对所有读取的行都加锁。

• DB_TRX_ID（6字节）
  DB_TRX_ID表示最近一次对本行记录行做修改（insert|update|delete）的事务ID。这儿注意，delete操作，innodb也认为是一个update操作，会更新一个删除为delete_bit，将行表示为deleted，并非真正的删除。

• DB_ROLL_PTR（7字节）
  DB_ROLL_PTR表示回滚指针，指向当前记录行的undo log信息。

• DB_ROW_ID（6字节）
  当表没有设置主键或唯一非空索引时，innodb便会使用这个row_id自动生成聚簇索引。如果表有主键或唯一索引，聚簇索引就不会包含这个字段，所以这个字段跟MVCC关系不大。

  注意，添加的隐藏字段并不是很多人认为的创建时间和删除时间，同时在MySQL中
MVCC的实现也不是通过什么快照来实现的。之所以有这种说法可能是源自于《高性能
MySQL》一书中对MySQL中的MVCC的错误结论，然后就人云亦云传开了（注意，我这
里一直强调是MySQL中的MVCC的实现，是因为在不同的数据库中可能会有不同的实
现）。所以说看源码和看官方文档才是最权威的解释。

InnoDB Muti-version：
https://dev.mysql.com/doc/refman/5.7/en/innodb-multi-versioning.html

源码地址：

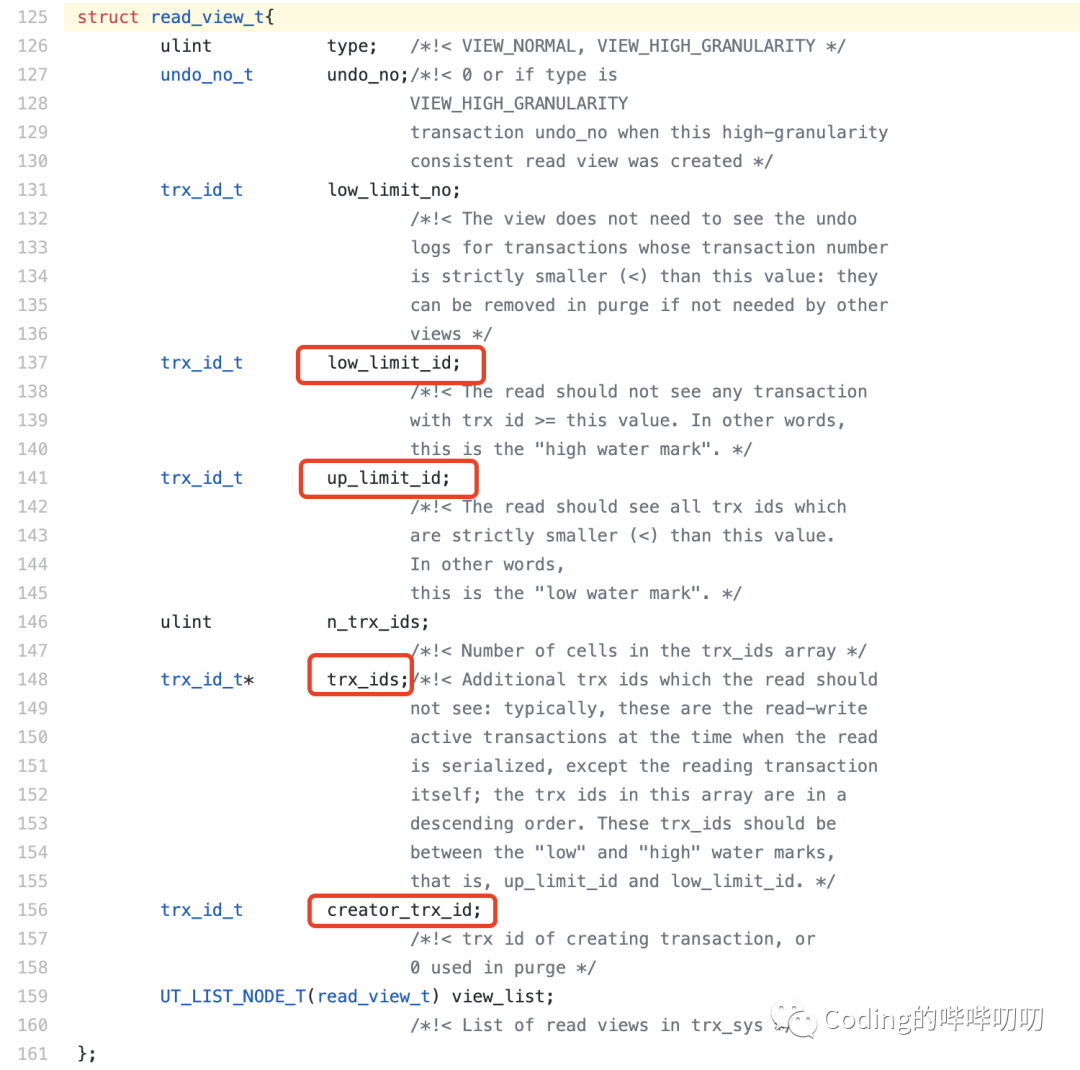

https://github.com/facebook/mysql-5.6/blob/42a5444d52f264682c7805bf8117dd884095c476/storage/innobase/include/read0read.h#L125

1. low_limit_id，目前出现过的最大的事务ID+1，即下一个将被分配的事务ID。


2.  up_limit_id：活跃事务列表trx_ids中最小的事务ID，如果trx_ids为空，则up_limit_id 为 low_limit_id。
    因为trx_ids中的活跃事务号是逆序的，所以最后一个为最小活跃事务ID。（up_limit_id 并不是已提交的最大事务ID+1，后面的会证明这是错误的）。


3. trx_ids：Read View创建时其他未提交的活跃事务ID列表。意思就是创建Read View时，将当前未提交事务ID记录下来，后续即使它们修改了记录行的值，对于当前事务也是不可见的（当每个事务开启时，都会被分配一个ID, 这个ID是递增的，所以最新的事务，ID值越大）。
   注意：Read View中trx_ids的活跃事务，不包括当前事务自己和已提交的事务（正在内存中）。

4. creator_trx_id：当前创建事务的ID，是一个递增的编号。这个编号并不是数据行里的DB_ROW_ID。

Undo log中存储的是老版本数据，当一个事务需要读取记录行时，如果当前记录行不可见，可以顺着undo log链找到满足其可见性条件的记录行版本。

大多数对数据的变更操作包括 insert/update/delete，在InnoDB里，undo log分为如下两类：

1. insert undo log : 事务对insert新记录时产生的undo log，只在事务回滚时需要, 并且在事务提交后就可以立即丢弃。
2. update undo log : 事务对记录进行delete和update操作时产生的undo log，不仅在事务回滚时需要，快照读也需要，所以不能随便删除，只有在快速读或事务回滚不涉及该日志时，对应的日志才会被purge线程统一清除。
3. 事务回滚后会将此事务所有的undo log都删除。

purge
线程：

    为了实现InnoDB的MVCC机制，更新或者删除操作都只是设置一下旧记录的
deleted_bit，并不真正将旧记录删除。
    为了节省磁盘空间，InnoDB有专门的purge线程来清理deleted_bit为true
的记录。purge线程自己也维护了一个read view，如果某个记录的deleted_bit
为true，并且DB_TRX_ID相对于purge线程的read view可见，那么这条记录一定
是可以被安全清除的。

假设有一行数据,最后一次修改的事务id是1：

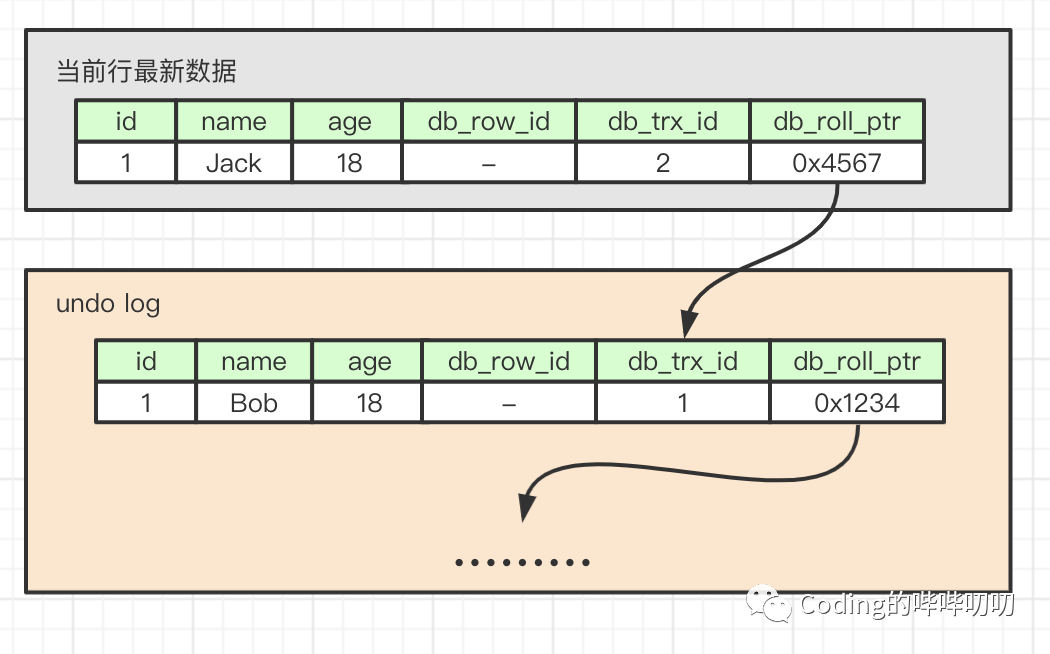

现在有一个事务A，对该行数据进行修改，将name改为“Jack”。

1. 事务A将该行数据加行级排它锁。
2. 然后将该行数据拷贝到undo log中，作为旧版本。
3. 拷贝完成后，将该行数据的name改为“Jack”，修改事务id为2（事务A的id），并修改db_roll_ptr指针指向拷贝到undo log中的旧版本数据。
4. 事务提交，释放排它锁，并将修改后的最新数据写入redo log中。（redo log的相关知识我会在后面也写一篇文章来专门去讲，所以这儿大家不必深究）。

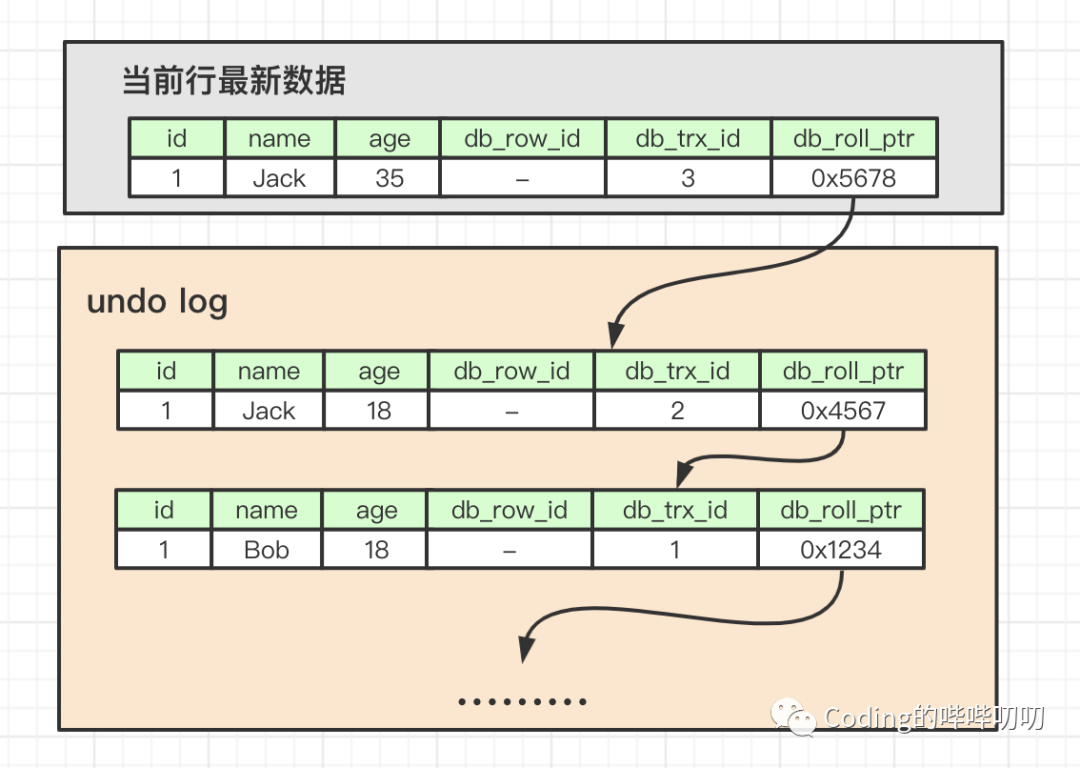

接着又有一个事务B来修改该行数据，修改age为35。

1. 事务B将该行数据加行级排它锁。
2. 然后将该行数据拷贝到undo log中，作为旧版本。
3. 拷贝完成后，将该行数据的name改为“Jack”，修改事务id为3（事务B的id），并修改db_roll_ptr指针指向拷贝到undo log中的旧版本数据。
4. 事务提交，释放排它锁，并将修改后的最新数据写入redo log中（这儿描述有误，是在事务提交前写入）。

1. 当trx_id < up_limit_id
   时，表示对此行数据最新一次修改的事务在本事务创建此read view前，就已经commit了，所以该行数据的值对本事务可见，直接跳到下面情况2。

2. 当trx_id >= low_limit_id时，表示本事务创建此read view后才修改的该行数据，该行数据对本事务不可见，直接跳到下面情况1.

3. 当up_limit_id <= trx_id < low_limit_id时，表示本事务创建此read view的时候，系统有事务可能正在对该行数据进行修改还未提交事务，也有可能已经完成修改且已经提交事务，此时就需要用到trx_ids来进一步的判断。

1. 若trx_id在trx_ids中找到了，说明本事务创建此read view前，id为trx_id的事务正在对该行数据进行修改，事务还未commit；也可能是在本事务创建此read view后，id为trx_id的事务对该行数据进行了修改（不论此时该trx_id事务有没有commit），该行数据对本事务不可见，直接跳到下面情况1。

2. 若trx_id在trx_ids中没找到，说明本事务创建此read view前，已经提交了事务trx_id，直接跳到下面情况2。

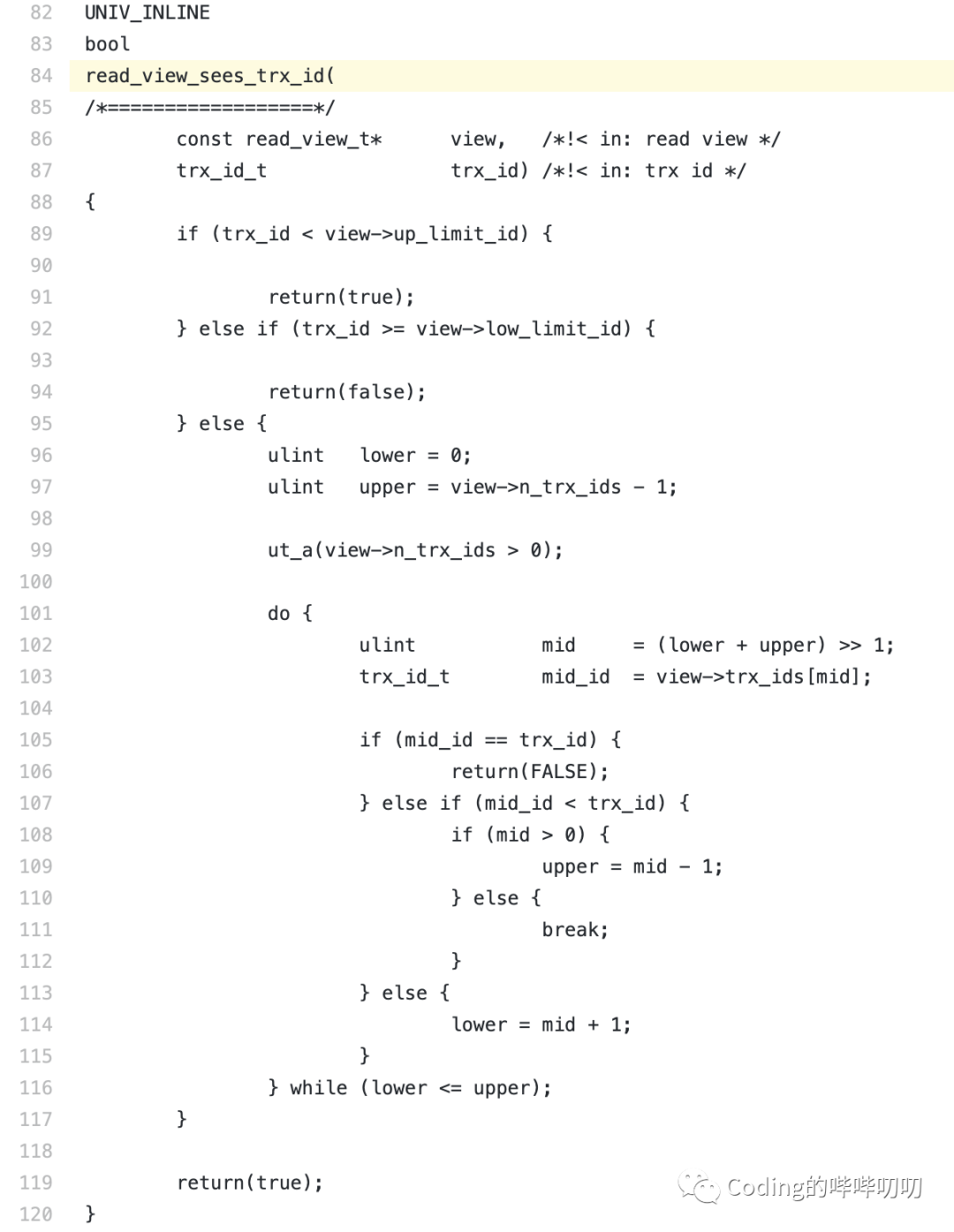

https://github.com/facebook/mysql-5.6/blob/42a5444d52f264682c7805bf8117dd884095c476/storage/innobase/include/read0read.ic#L84

• 当前读
  像select ... lock in share mode(共享锁
  ), select ... for update、update、insert 、delete(排他锁
  )这些操作都是一种当前读，为什么叫当前读？就是它读取的是记录的最新数据，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁。

• 快照读
  像不加锁
  的select操作就是快照读，即不加锁的非阻塞读；快照读的前提是隔离级别不是串行级别，串行级别下的快照读会退化成当前读；之所以出现快照读的情况，是基于提高并发性能的考虑，快照读的实现是基于多版本并发控制，即MVCC,可以认为MVCC是行锁的一个变种，但它在很多情况下，避免了加锁操作，降低了开销；既然是基于多版本，即快照读可能读到的并不一定是数据的最新版本，而有可能是之前的历史版本。

• 最后想再多啰嗦几句，我理解的普通select语句就是快照读，它们不会对访问的数据加锁。
  只有普通select语句才会创建read view，select ... lock in share mode(共享锁
  ), select ... for update、update、insert 、delete(排他锁
  )这些操作都不会创建快照，他们都是当前读，因为他们都会对当前访问到的数据加锁。

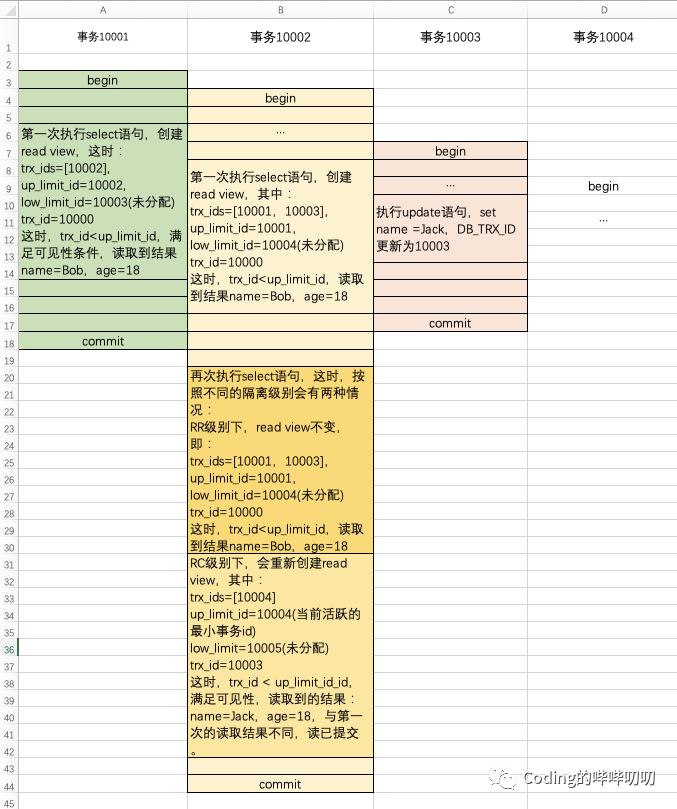

先强调一下，在RR级别下，只靠MVCC是是可以实现可重复读，还能防止部分幻读，但是并不是完全防止。
