Prometheus Grafana之Oracle监控

MeetDB 2020-07-21

5941

上节我分享Mysql监控的部署，小群里好奇宝宝们要求尽快分享Oracle的监控。故本节提前分享出Oracle的监控。

本文目录：

1. Exporter部署

2. Prometheus配置

3. Grafana配置

4. 效果展示

5. 增加监控项

1. Exporter部署

在需要被监控的Oracle服务器上，下载并上传oracle exporter。

下载地址：

https://github.com/iamseth/oracledb_exporter/releases

[root@exn1 ~]# su - oracle
Last login: Mon Jul 20 13:46:26 CST 2020
exn1:/home/oracle(kevin1)$cd app/soft/
exn1:/app/soft(kevin1)$ rz oracledb_exporter.0.2.9-ora18.5.linux-amd64.tar.gz
exn1:/app/soft(kevin1)$ tar -xvf oracledb_exporter.0.2.9-ora18.5.linux-amd64.tar.gz
exn1:/app/soft(kevin1)$ mv oracledb_exporter.0.2.9-ora18.5.linux-amd64 ../exporter/oracle
exn1:/app/soft(kevin1)$ cd ../exporter/oracle
exn1:/app/exporter/oracle(kevin1)$ cp default-metrics.toml custom.metrics

配置oracle exporter，创建监控用户并修改环境变量。

SQL> alter user DBSNMP identified by dbsnmp;
SQL> alter user DBSNMP account unlock;

echo >> home/oracle/.bash_profile <<EOF
LD_LIBRARY_PATH=$ORACLE_HOME/lib;export LD_LIBRARY_PATH
export DATA_SOURCE_NAME='dbsnmp/dbsnmp@kevin'
EOF

启动Oracle exporter

exn1:/app/exporter/oracle(kevin1)$nohup app/exporter/oracle/oracledb_exporter -default.metrics app/exporter/oracle/custom.metrics 1>/dev/null 2>&1 &

注：如上内容可以写入rc.local文件开机自启，可以配置服务开机自启。

测试已经集成的监控指标：

[prometheus@Prometheus ~]$ curl http://192.168.19.11:9161/metrics

项目Readme文件中作者有说他不是专业的go开发和数据库管理员，所以这里给广大dba提供了一个配置文件的接口。通过dba自己添加select语句，简单配置custom.metrics文件，即可自由的添加监控项。文章结尾会简单叙述如何增加监控项。

2. Prometheus配置

Prometheus服务器端配置文件中增加如下内容，增加完成后热重启。

[prometheus@Prometheus ~]$ cat app/prometheus/prometheus.yml
#oralce
  - job_name: oracle
    scrape_interval: 30s
    static_configs:
    - targets: ['192.168.19.11:9161']
[prometheus@Prometheus ~]$ curl -XPOST http://localhost:9090/-/reload

3. Grafana配置

同上篇文章mysql监控中，我们从官网下载展示模版，地址如下：

https://grafana.com/grafana/dashboards

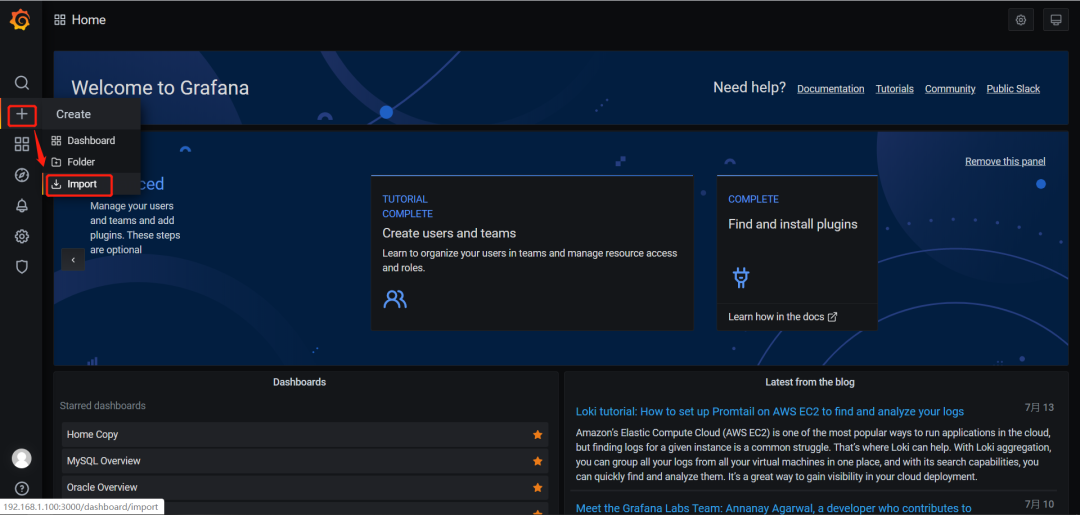

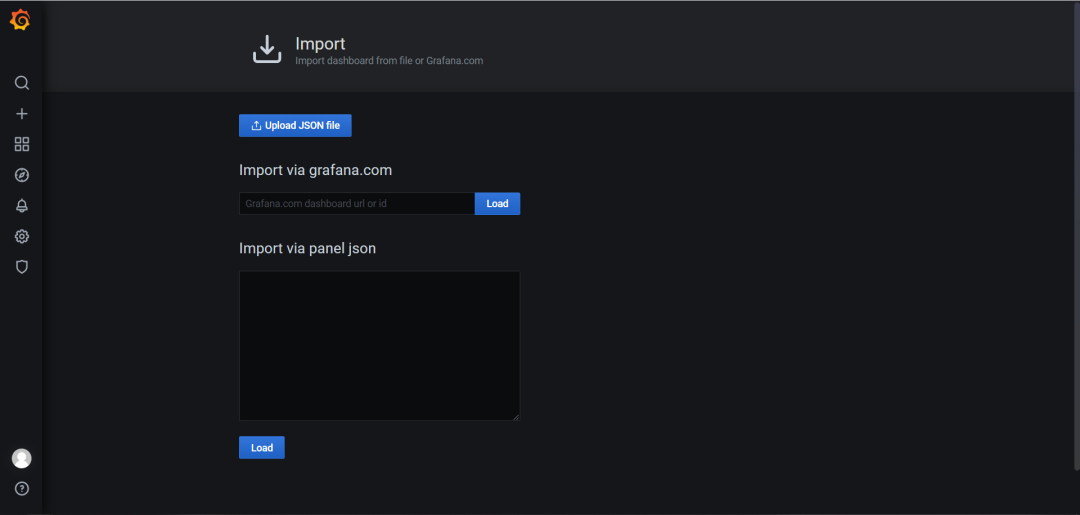

在网页左侧输入关键字”oracle“即可，下载自己喜欢的模版的json文件。导入grafana.

4. 效果展示

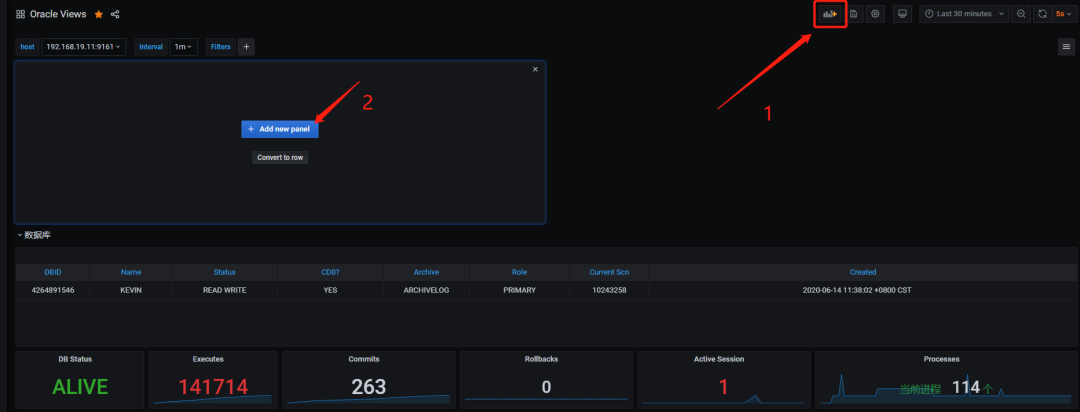

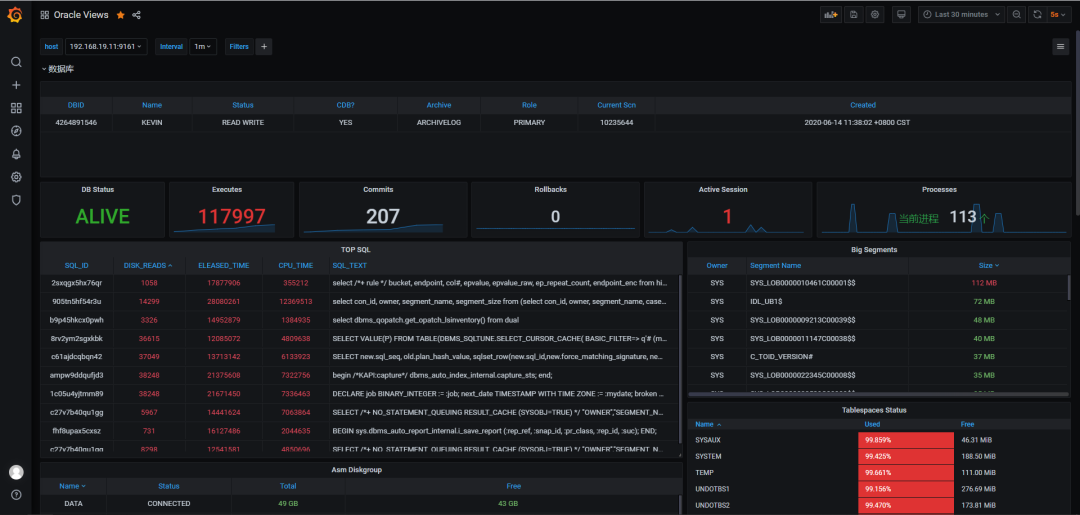

导入完成后，我们可以看到导入的oracle展示界面，点击即可查看各种监控图标。如下图：

5. 增加监控项

如上文中提到，由于该开源项目的开发人员，不是从事数据库管理工作，未集成很多dba关注的指标。这就需要dba自己编写sql采集。开发人员提供了非常简单的方式，只需要按照简单固定的格式，将select语句写入custom.metrics配置文件，重启exporter即可。下文，简单演示增加新指标过程。

假设我们想要增加asm磁盘组使用情况的监控。首先编写SQL。

SQL> select name,total_mb, free_mb  from v$asm_diskgroup;

查看custom.metrics文件的默认格式：

exn1:/app/exporter/oracle(kevin1)$head default-metrics.toml
[[metric]]
context = "sessions"
labels = [ "status", "type" ]
metricsdesc = { value= "Gauge metric with count of sessions by status and type." }
request = "SELECT status, type, COUNT(*) as value FROM v$session GROUP BY status, type"

模仿编写我们自己的监控项：

[[metric]]
context = "asm_diskgroup"
labels = [ "name", "total_mb" ]
metricsdesc = { free_mb = "Asm diskgroup free space." }
request = "select name,total_mb, free_mb  from v$asm_diskgroup"

将如上内容追加到custom.metrics配置文件中，然后重启oracle exporter.

exn1:/app/exporter/oracle(kevin1)$ps -ef | grep export
prometh+   8899      1  5 13:46 ?        00:05:32 app/exporter/node_exporter/node_exporter
oracle     9996      1  0 13:46 ?        00:00:29 app/exporter/oracle/oracledb_exporter -default.metrics app/exporter/oracle/custom.metrics
oracle    49282  39463  0 15:34 pts/0    00:00:00 grep --color=auto export
exn1:/app/exporter/oracle(kevin1)$kill -9 9996
exn1:/app/exporter/oracle(kevin1)$
exn1:/app/exporter/oracle(kevin1)$
exn1:/app/exporter/oracle(kevin1)$nohup /app/exporter/oracle/oracledb_exporter -default.metrics /app/exporter/oracle/custom.metrics 1>/dev/null 2>&1 &

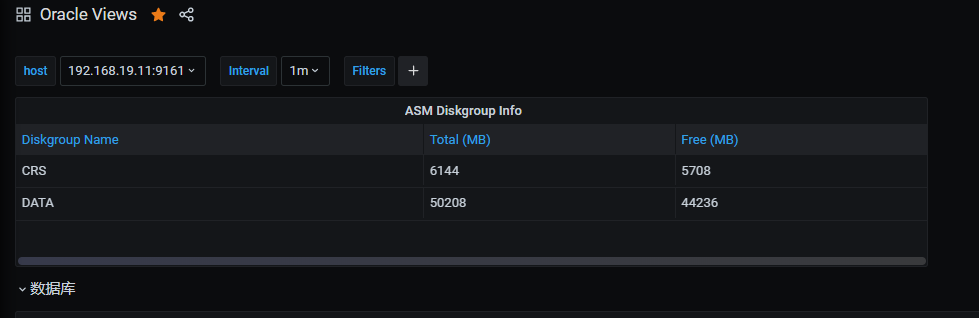

获取指标：

[prometheus@Prometheus ~]$ curl http://192.168.19.11:9161/metrics | grep free_mb
 # TYPE oracledb_asm_diskgroup_free_mb gauge
oracledb_asm_diskgroup_free_mb{name="CRS",total_mb="6144"} 5708
oracledb_asm_diskgroup_free_mb{name="DATA",total_mb="50208"} 44236
[prometheus@Prometheus ~]$
