CloudStack系列2，网络配置部分。
网络配置
正确的网络设置对于CloudStack能否成功安装至关重要。
基本和高级网络
CloudStack提供二种网络类型:
Basic
适用于AWS类型的网络。提供单一的来宾网络类型，通过三层安全组进行隔离（源IP地址过滤）。
Advanced
适用于更复杂的网络拓扑。这种网络模型在定义来宾网络时提供了最大限度的灵活性，但是比基本网络需要更多的配置。
每个区域都有基本或高级网络。一个区域的整个生命周期中，不论是基本或高级网络。一旦在CloudStack中选择并配置区域的网络类型，就无法再更改。
下表是两种网络类型的功能比较。
| Networking Feature | Basic Network | Advanced Network |
|---|---|---|
| Number of networks | Single network | Multiple networks |
| Firewall type | Physical | Physical and Virtual |
| Load balancer | Physical | Physical and Virtual |
| Isolation type | Layer 3 | Layer 2 and Layer 3 |
| VPN support | No | Yes |
| Port forwarding | Physical | Physical and Virtual |
| 1:1 NAT | Physical | Physical and Virtual |
| Source NAT | No | Physical and Virtual |
| Userdata | Yes | Yes |
| Network usage monitoring | sFlow netFlow at physical router | Hypervisor and Virtual Router |
| DNS and DHCP | Yes | Yes |
在一个云中可能会存在二种网络类型。但是，一个给定的区域要么是基本网络要么是高级网络。
单一的物理网络可以被分割不同类型的网络流量。账户也可以分割来宾流量。可以通过划分VLAN来隔离流量。如果在物理网络中划分了VLAN，要确保VLAN标签的数值在不同范围。
VLAN分配示例
公共和来宾流量要求使用VLAN，下面是一个VLAN分配的示例：
| VLAN IDs | Traffic type | Scope |
|---|---|---|
| less than 500 | Management traffic. Reserved for administrative purposes. | CloudStack software can access this, hypervisors, system VMs. |
| 500-599 | VLAN carrying public traffic. | CloudStack accounts. |
| 600-799 | VLANs carrying guest traffic. | CloudStack accounts. Account-specific VLAN is chosen from this pool. |
| 800-899 | VLANs carrying guest traffic. | CloudStack accounts. Account-specific VLAN chosen by CloudStack admin to assign to that account. |
| 900-999 | VLAN carrying guest traffic | CloudStack accounts. Can be scoped by project, domain, or all accounts. |
| greater than 1000 | Reserved for future use | - |
硬件配置示例
本节包含了一个特定交换机型号的示例配置，作为区域级别的三层交换。假设VLAN管理协议，如VTP、GVRP等已经被禁用。如果你选择使用VTP或GVRP，需要修改示例步骤脚本。
三层交换（Cisco 3750）
以下步骤显示如何配置Cisco 3750作为区域级别的三层交换机。这些步骤假设VLAN 201用于Pod1中未标记的私有IP线路，并且Pod1中的二层交换机已经连接到GigabitEthernet0/1端口。
设置VTP为透明模式，以便可以使用超过1000的VLAN。因为我们只用到999，VTP透明模式不做严格要求。
Switch> en |
配置GigabitEthernet0/1。
Switch> en |
端口GigabitEthernet1/g1的配置说明：
端口GigabitEthernet1/0/1的本征VLAN为201（属于VLAN201）。
Cisco默认允许所有VLAN，因此，VLAN（200-999）都被允许并可访问所有的Pod级别的二层交换机。
二层交换（Cisco 3750）
在Pod中的二层交换机提供接入层功能。
它通过trunk连接所有VLANS中的计算主机。
它为管理网络提供计算和存储主机的流量交换。三层交换机将作为这个管理网络的网关。
以下步骤将演示如何配置cisco 3750作为Pod级别的二层交换机，假设VTP、GVRP等已经被禁用。
设置VTP为透明模式，以便我们使用超过1000的VLAN。因为我们只用到999，VTP透明模式并不做严格要求。
Switch> en |
配置所有的端口使用dot1q协议、trunk模式，并设置201为本征VLAN。
Switch> en |
默认情况下，Cisco允许所有VLAN通过。如果本征VLAN ID不相同的2个端口连接在一起时，Cisco交换机提出控诉。这就是为什么必须指定VLAN201为二层交换机的本征VLAN。
二层交换（H3C S5800X）
二层接入使用H3C交换机，可以与思科的交换机混搭。
<DeviceA> system-view |
硬件防火墙

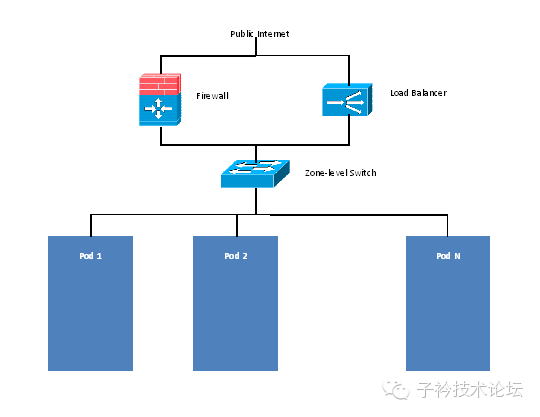

所有部署都应该有一个防火墙保护管理服务器。根据情况不同，一些部署也可能用到Juniper SRX防火墙作为来宾网络的默认网关。
防火墙的一般规定
硬件防火墙必需服务于两个目的：
保护管理服务器。从互联网到管理服务器应该配置NAT和端口转发。
路由多个区域之间的管理网络流量。站点到站点VPN应该在多个区域之间配置。
为了达到上述目的，你必须设置固定配置的防火墙。当用户被配置到云中，不需要改变防火墙规则和策略。任何支持NAT和站点到站点VPN的硬件防火墙都可以使用。
集成Juniper SRX（可选）外部来宾防火墙
注意：客户使用高级网络时才有效。
CloudStack中提供了对Juniper SRX系列防火墙的直接管理。这使得CloudStack能建立公共IP到客户虚拟机的静态NAT映射，并利用Juniper设备替代虚拟路由器提供防火墙服务。每个区域中可以有一个或多个Juniper SRX设备。这个特性是可选的。如果不提供Juniper设备集成，CloudStack会使用虚拟路由器提供这些服务。
Juniper SRX可以和任意的外部负载均衡器一起使用。外部网络元素可以部署为并排或内联结构。
集成 Cisco VNMC (可选)外部来宾防火墙
Cisco虚拟网络管理中心（VNMC）为Cisco网络虚拟服务提供集中式多设备和策略管理。可以通过集成Cisco VNMC到CloudStack，使用ASA 1000v云防火墙提供防火墙和NAT服务。在开启了Cisco Nexus 1000v分布式虚拟交换机功能的CloudStack群集中。这样部署，你可以：
配置Cisco ASA 1000v防火墙，你可以为每个来宾创建一个网络。
使用思科ASA 1000v防火墙创建和应用安全配置，包含入口和出口流量的ACL策略集。
使用Cisco ASA 1000v防火墙创建和应用源地址NAT，端口转发，静态NAT策略集。
CloudStack对于Cisco VNMC的支持基于开启了Cisco Nexus 1000v分布式虚拟交换机功能的VMware虚拟化管理平台。
整合外部来宾负载均衡（可选）
CloudStack可以使用Citrix NetScaler或BigIP F5负载均衡器为客户提供负载平衡服务。如果未启用,CloudStack将使用虚拟路由器中的软件负载平衡。
在CloudStack管理端中安装和启用外部负载均衡：
根据供应商提供的说明书安装你的设备。
连接到承载公共流量和管理流量的网络（可以是同一个网络）。
记录IP地址、用户名、密码、公共接口名称和专用接口名称。接口名称类似 “1.1” 或 “1.2”。
确保VLAN可以通过trunk到管理网络接口。
安装好CloudStack管理端后，使用管理员帐号登录CloudStack用户界面。
在左侧导航栏中，点击基础架构。
点击区域中的查看更多。
选择你要设置的区域。
点击网络选项卡。
点击示意图网络服务提供程序中的配置（你可能需要向下滚动才能看到）。
点击NetScaler或F5。
点击（+）添加按钮并提供如下信息：
对于NetScaler:
IP地址：SRX设备的IP地址。
用户名/密码：访问设备的身份验证凭证。CloudStack使用这些凭证来访问设备。
类型：添加设备的类型。可以是F5 BigIP负载均衡器、NetScaler VPX、NetScaler MPX或 NetScaler SDX等设备。关于NetScaler的类型比较，请参阅CloudStack管理指南。
公共接口: 配置为公共网络部分的设备接口。
专用接口: 配置为专用网络部分的设备接口。
重试次数：尝试控制设备失败时重试的次数。默认值是2。
容量：该设备能处理的网络数量。
专用: 当标记为专用后，这个设备只对单个帐号专用。该选项被勾选后，容量选项就没有了实际意义且值会被置为1。
#. 点击确定。
外部负载平衡器的安装和配置完成后，你就可以开始添加虚拟机和NAT或负载均衡规则。
管理服务器负载均衡
CloudStack可以使用负载均衡器为多管理服务器提供一个虚拟IP。管理员负责创建管理服务器的负载均衡规则。应用程序需要跨多个持久性或stickiness的会话。下表列出了需要进行负载平衡的端口和是否有持久性要求。
即使不需要持久性，也使它是允许的。
| Source Port | Destination Port | Protocol | Persistence Required? |
|---|---|---|---|
| 80 or 443 | 8080(or 20400 with AJP) | HTTP (or AJP) | Yes |
| 8250 | 8250 | TCP | Yes |
| 8096 | 8096 | HTTP | No |
除了上面的设置，管理员还负责设置‘host’全局配置值，由管理服务器IP地址更改为负载均衡虚拟IP地址。如果‘host’值未设置为VIP的8250端口并且一台管理服务器崩溃时，用户界面依旧可用，但系统虚拟机将无法与管理服务器联系。
拓扑结构要求
安全需求
公共互联网时，必须禁止管理服务器8096和8250的端口访问。
运行时内部通信需求
管理服务器需要跟其他主机进行任务协调。该通信使用TCP协议的8250和9090端口。
CPVM跟区域中的所有主机通过管理网络通信。因此区域中任何一个Pod都必须能通过管理网络连接到其他Pod。
SSVM和CPVM通过8250端口与管理服务器通信。如果你使用了多个管理服务器，确保负载均衡器IP地址到管理服务器的8250端口是可达的。
存储网络拓扑要求
SSVM需要挂载辅助存储中的NFS共享目录。即使有一个单独的存储网络，辅助存储的流量也会通过管理网络。如果存储网络可用，主存储的流量会通过存储网络。如果你选择辅助存储也使用存储网络，你必须确保有一条从管理网络到存储网络的路由。
外部防火墙拓扑要求
如果整合了外部防火墙设备，公共IP的VLAN必须通过trunk到达主机。这是SSVM和CPVM要求必须满足的。
高级区域拓扑要求
使用高级网络，专用和公共网络必须分离子网。
XenServer拓扑要求
管理服务器与XenServer服务器通过22（ssh）、80（http）和443（https）端口通信。
VMware拓扑要求
管理服务器和SSVM必须能够访问区域中的vCenter和所有的ESXi主机。必须保证在防火墙中允许443端口。
管理服务器与VMware vCenter服务器通过443（https）端口通信。
管理服务器与系统VM使用管理网络通过3922（ssh）端口通信。
Hyper-V拓扑要求
CloudStack管理服务器通过https与Hyper-V代理通信。管理服务器与Hyper-V主机之间的安全通信端口为8250。
KVM拓扑要求
管理服务器与KVM主机通过22（ssh）端口通信。
LXC拓扑要求
管理服务器与LXC主机通过22（ssh）端口通信。
Guest Network Usage Integration for Traffic Sentinel
通过流量哨兵整合来宾网络使用情况
为了在来宾网络中收集网络数据，CloudStack需要从网络中安装的外部网络数据收集器中提取。通过整合CloudStack和inMon流量哨兵实现来宾网络的数据统计。
网络哨兵是一个收集网络流量使用数据的套件。CloudStack可以将流量哨兵中的信息统计到自己的使用记录中,为云基础架构的计费用户提供了依据。流量哨兵使用的流量监控协议为sFlow。路由器和交换机将生成的sFlow记录提供给流量哨兵，然后CloudStack通过查询流量哨兵的数据库来获取这些信息。
为了构建查询，CloudStack确定了当前来宾IP的查询时间间隔。这既包含新分配的IP地址，也包含之前已被分配并且在继续使用的IP地址。CloudStack查询流量哨兵，在分配的时间段内这些IP的网络统计信息。返回的数据是账户每个IP地址被分配和释放的时间戳，以便在CloudStack中为每个账户创建计费记录。当使用服务运行时便会收集这些数据
配置整合CloudStack和流量哨兵：
在网络基础设施中，安装和配置流量哨兵收集流量数据。关于安装和配置步骤，请查阅inMon的Traffic Sentinel Documentation。
在流量哨兵用户界面中，配置流量哨兵允许来宾用户使用脚本查询。CloudStack将通过执行远程查询为来宾用户的一个或多个IP和收集网络使用情况。
点击 File > Users > Access Control > Reports Query, 然后从下拉列表中选择来宾。在CloudStack中，使用API中的addTrafficMonitor命令添加流量哨兵主机。传入的流量哨兵URL类似于protocol + host + port (可选)；例如，http://10.147.28.100:8080 。关于addTrafficMonitor命令用法，请参阅API文档。
关于如何调用CloudStack API，请参阅CloudStack API Developer’s Guide。
作为管理员登录到CloudStack用户界面。
在全局设置页面中，查找如下参数进行设置：
direct.network.stats.interval: 你希望CloudStack多久收集一次流量数据。
设置区域中VLAN和虚拟机的最大值
在外部网络案例中，每个虚拟机都必须有独立的来宾IP地址。在CloudStack中有两个参数你需要考虑如何进行配置：在同一时刻，你希望区域中有多少VLAN和多少虚拟机在运行。
使用如下表格来确定如何在CloudStack部署时修改配置。
| guest.vlan.bits | Maximum Running VMs per Zone | Maximum Zone VLANs |
|---|---|---|
| 12 | 4096 | 4094 |
| 11 | 8192 | 2048 |
| 10 | 16384 | 1024 |
| 10 | 32768 | 512 |
基于部署需求，选择合适的guest.vlan.bits参数值。在全局配置中编辑该参数，并重启管理服务。
