在日常使用Java开发的过程中，我们会不可避免的使用客户端工具或者JDBC API或者ORM框架操作MySQL，但是当我们的客户端工具或者程序连接到MySQL后，它的内部是怎么工作的？如果想深入理解MySQL数据库，那就需要先了解MySQL的架构。
01
—
MySQL的发展历史

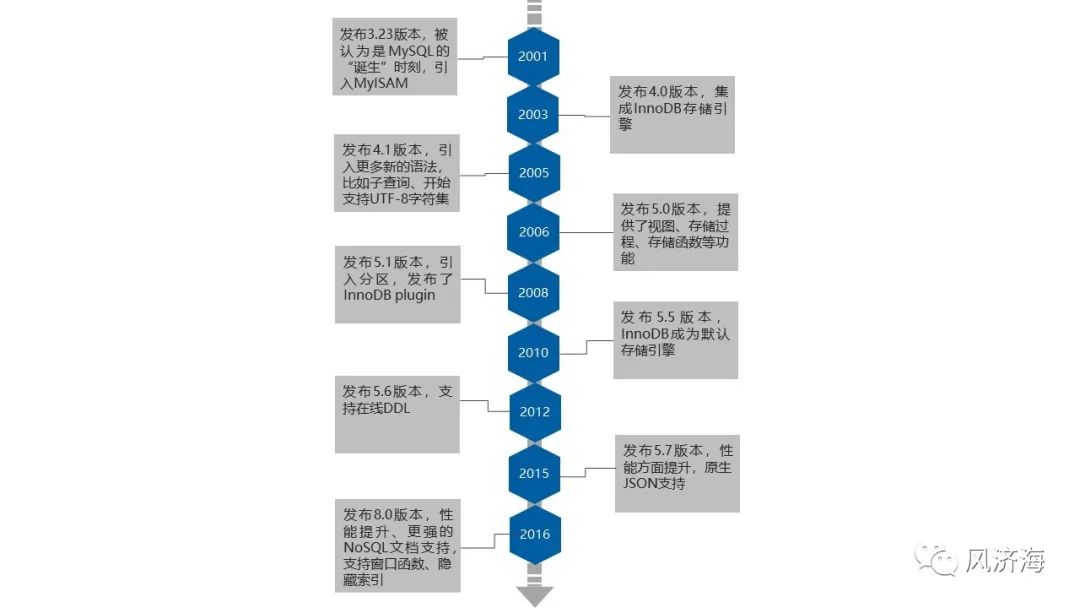

首先，我们先了解一下MySQL的发展历史，如下图：
02
—
MySQL的体系结构

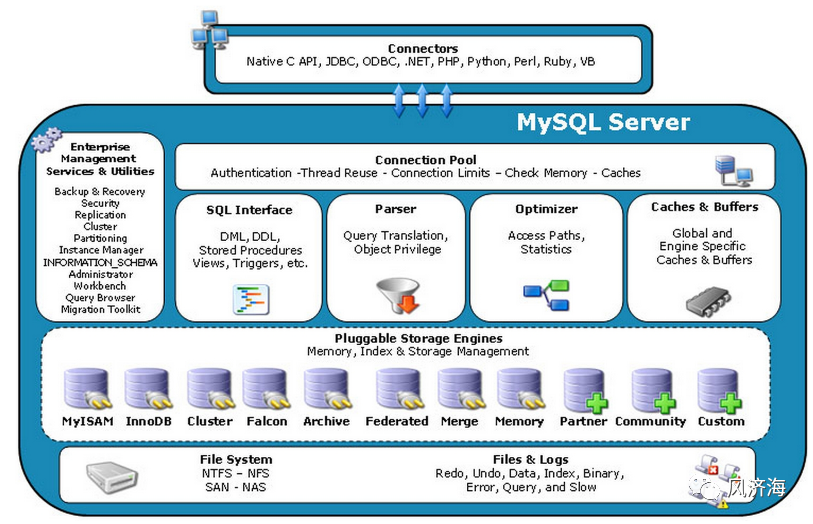

MySQL的体系结构图如下：
客户端连接器（Connectors）：用来支持各种语言和MySQL 的交互，比如：我们常用的Java 中的JDBC
连接池（Connection Pool）：负责连接管理、授权认证、安全等等
管理服务和工具（Management Serveices & Utilities）：负责MySQL服务端的管理，包括备份恢复、复制、集群、配置、迁移、元数据等等
SQL接口（SQL Interface）：负责处理DML、DDL、存储过程、视图、触发器等操作，并返回结果
解析器（Parser）：负责验证和解析 SQL 语句
优化器（Optimizer）：负责优化SQL
查询缓存（Cache and Buffer）：比如表缓存，Key 缓存，权限缓存等
插件式存储引擎（Pluggable Storage Engines），提供api给服务层使用，负责 MySQL 中数据的存储和提取
系统文件存储（File System）：负责将数据库的数据和日志存储在系统的文件中
03
—
MySQL的逻辑架构

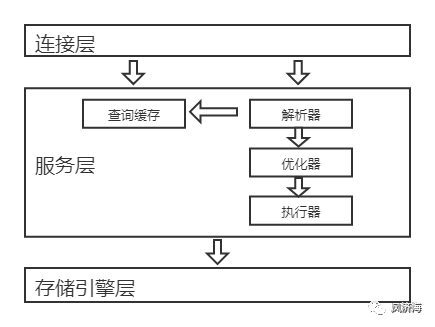

由上面可知，MySQL 由连接池、SQL 接口、解析器、优化器、缓存、存储引擎等组件组成。逻辑上我们可以把MySQL分为三层，即连接层、服务层、存储引擎层。如下图：
连接层：负责授权认证和管理那些与MySQL服务端建立的连接。
服务层：负责查询缓存的判断、对SQL语句进行解析、优化、执行，内建函数、存储过程、触发器、视图也都是在这一层实现的。
存储引擎层：该层是比较关键的一层，负责MySQL中数据的存储和提取。
总结：MySQL的一个比较重要的特点是插件式的存储引擎架构，它提供了一系列标准的管理和服务支持，通过标准的API与存储引擎进行交互，屏蔽了不同存储引擎之间的差异。
聊完了MySQL的架构，后续会聊聊一条查询SQL是如何执行的，敬请期待~
