OrientDB之关系图谱详解

左羊公社 2020-02-21
525

每日金句

年少时吃了亏，满心委屈都恨不得跟身边人说个遍，只想被捧着护着，人人怜惜着安抚着；如今吃了亏，却尽是遮着掩着，因为心里明白，每个亏里都藏着笑话，露着软肋，生怕被旁人瞧了去，抓了把柄，磨了刀子。(by 林朵)

左羊以王者荣耀（GloryOfKings）中简单的人物关系为例，描述如何使用orientDB图数据库创建关系图谱。



首先大家因该都了解OrientDB基本操作，不了解的话可以去看左羊的前两篇文章《OrientDB之安装AND基本操作》和《orientdb系列之常用语句》，让我们踏入王者关系的海洋吧！



首先我们创建一个名为（GloryOfKings)的数据库

    create database remote:localhost/GloryOfKings root root

    连接数据库

      connetc remote:localhost/GloryOfKings root root

      类/关系梳理

      OrientDB数据库不仅是一个文档数据库，而且是一个图形数据库。使用诸如Vertex和Edge的新概念以图形的形式存储数据。它在顶点上应用多态性。概念Edge在某些属性的帮助下像顶点之间的关系。边和顶点是图形数据库的主要组件。它在边上应用多态性。顶点的基类是V。边缘的基类是E。

        V 顶点（实体）
        person（英雄）：周瑜，大乔，小乔，刘备，张飞，曹操
        Occupation（职业）：法师，战士，肉辅，法辅
        camp（阵营）：魏国，蜀国，吴国


        E 边缘（关系）：
        spouse（夫妻），Sisters（姐妹），Brother（兄弟），
        ，hostile（敌对），SecretLove（暗恋），ascription（归属），job(工作)

        创建实体类（大致相当于MySQL的建表）

          create class Person extends V
          create class Occupation extends V
          create class camp extends V
          create class spouse extends E
          create class Sisters extends E
          create class Brother extends E
          create class hostile extends E
          create class SecretLove extends E
          create class ascription extends E
          create class job extends E

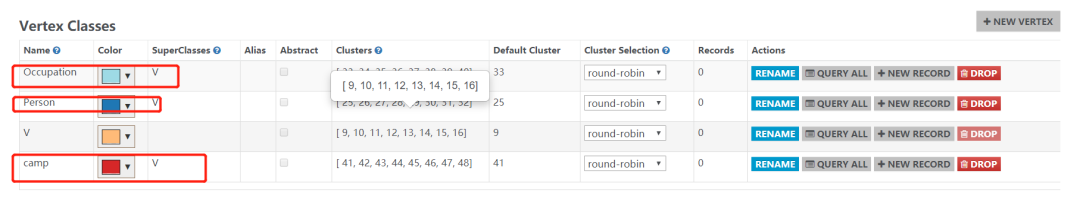

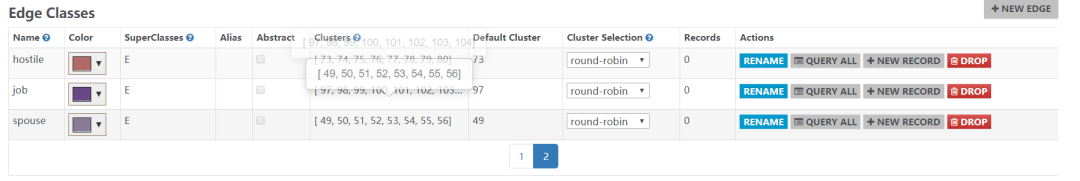

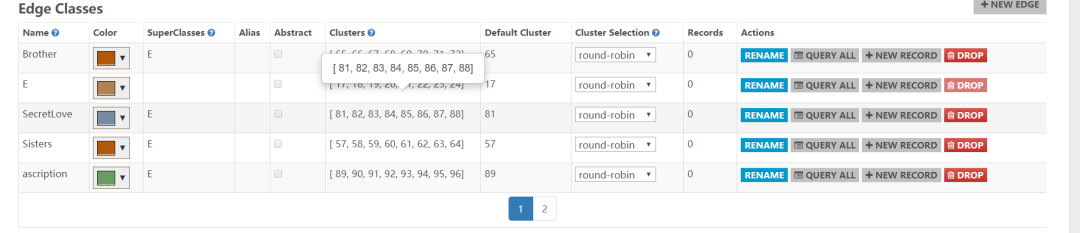

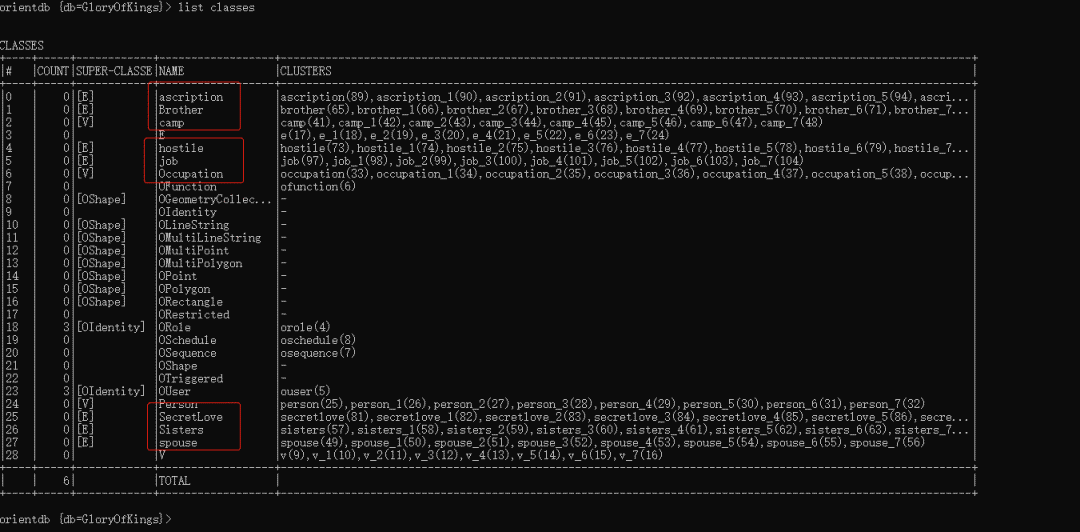

          我们登录管理页面看下是否创建成功

          创建Vertex

          英雄实体

            create vertex Person set name="周瑜",sex="男",camp="吴国",Occupation="法师",title="周瑜年第逾壮，方可有为，乃以意气之未除，遽致短命，不无可惜。"
            create vertex Person set name="大乔",sex="女",camp="吴国",Occupation="法辅",title="折戟沉沙铁未销，自将磨洗认前朝。"
            create vertex Person set name="小乔",sex="女",camp="吴国",Occupation="法师",title="东风不与周郎便，铜雀春深锁二乔。"
            create vertex Person set name="刘备",sex="男",camp="蜀国",Occupation="战士",title="雄姿杰出，有王霸之略，吾敬刘玄德。"
            create vertex Person set name="张飞",sex="男",camp="蜀国",Occupation="肉辅",title="蜀之诸将，惟飞最雄。"
            create vertex Person set name="曹操",sex="男",camp="魏国",Occupation="战士",title="对酒当歌，人生几何！譬如朝露，去日苦多。"

            在这里报了如下错误！原因标点中英文符号问题，大家要注意代码中的中英文符号

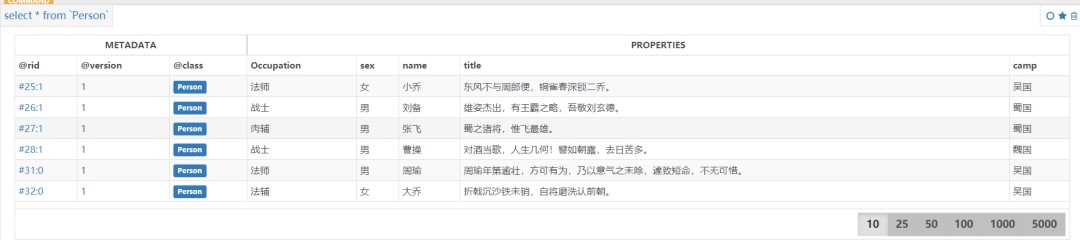

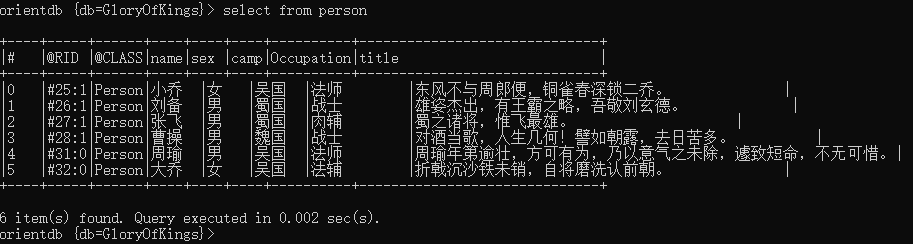

            执行结果

            阵营实体

              create vertex camp set name="吴国",address="中国东南部"
              create vertex camp set name="蜀国",address="中国西南部"
              create vertex camp set name="魏国",address="中国北部"

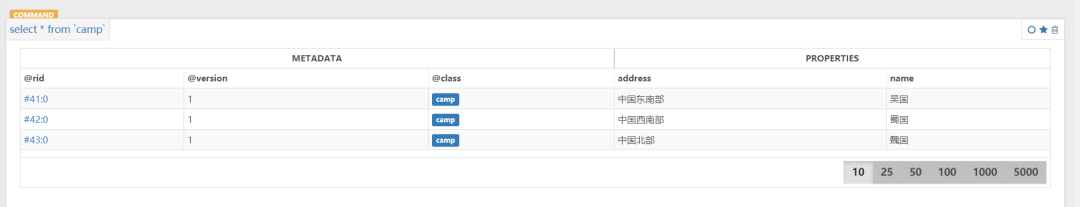

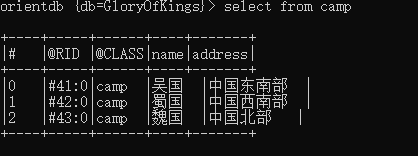

              执行结果

              职业实体

                create vertex Occupation set name="法师",title="法术伤害"
                create vertex Occupation set name="战士",title="物理伤害"
                create vertex Occupation set name="肉辅",title="抗揍型辅助"
                create vertex Occupation set name="法辅",title="法术型辅助"

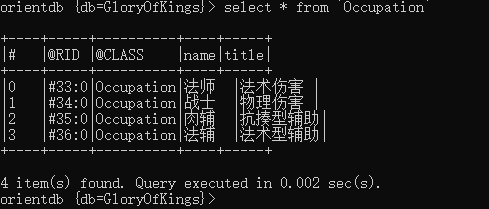

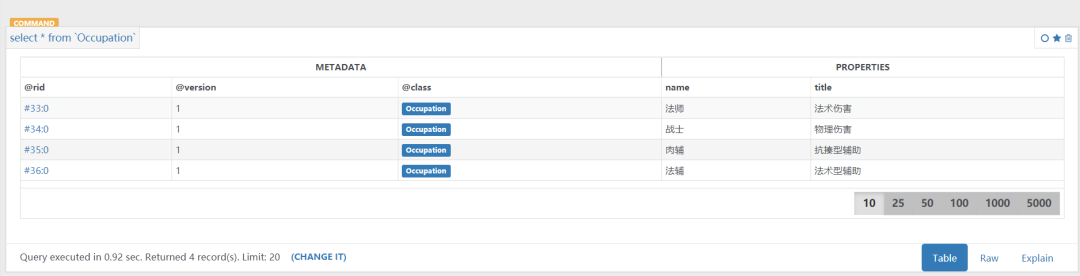

                执行结果



                创建Edge

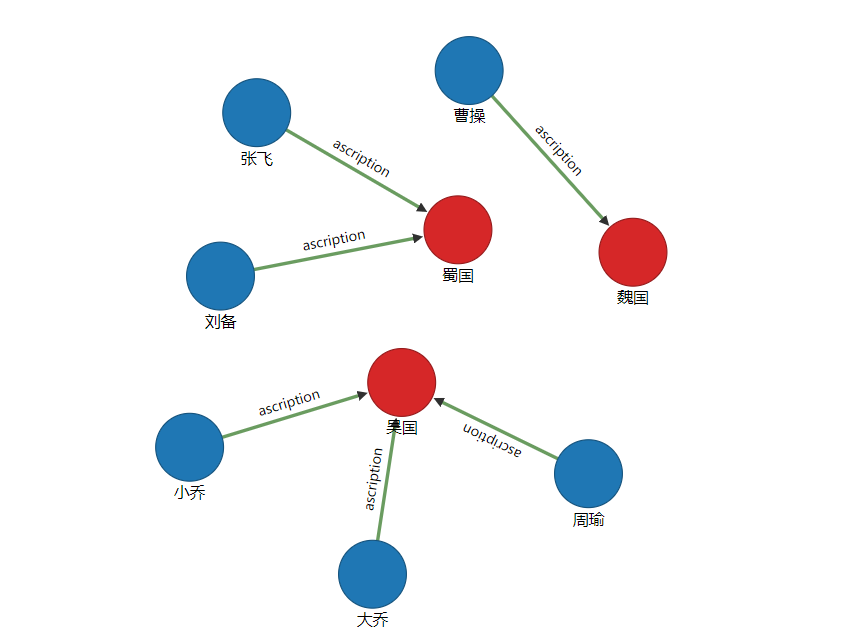

                归属关系实体

                  ascription（归属）
                  create edge ascription from(select from Person where name="周瑜") to(select from camp where name="吴国")
                  create edge ascription from(select from Person where name="大乔") to(select from camp where name="吴国")
                  create edge ascription from(select from Person where name="小乔") to(select from camp where name="吴国")
                  create edge ascription from(select from Person where name="刘备") to(select from camp where name="蜀国")
                  create edge ascription from(select from Person where name="张飞") to(select from camp where name="蜀国")
                  create edge ascription from(select from Person where name="曹操") to(select from camp where name="魏国")

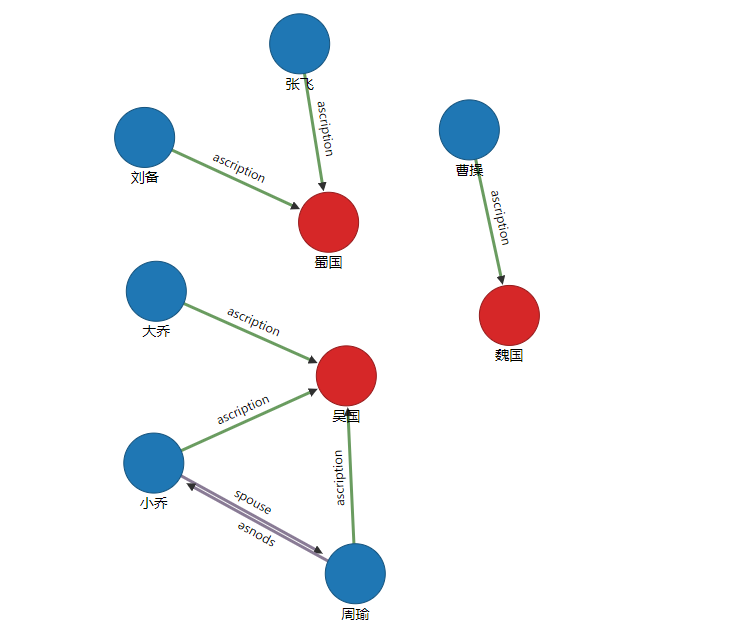

                  人物关系实体

                    spouse（夫妻）
                    create edge spouse from(select from Person where name="周瑜") to (select from Person where name="小乔")
                    create edge spouse from(select from Person where name="小乔") to (select from Person where name="周瑜")

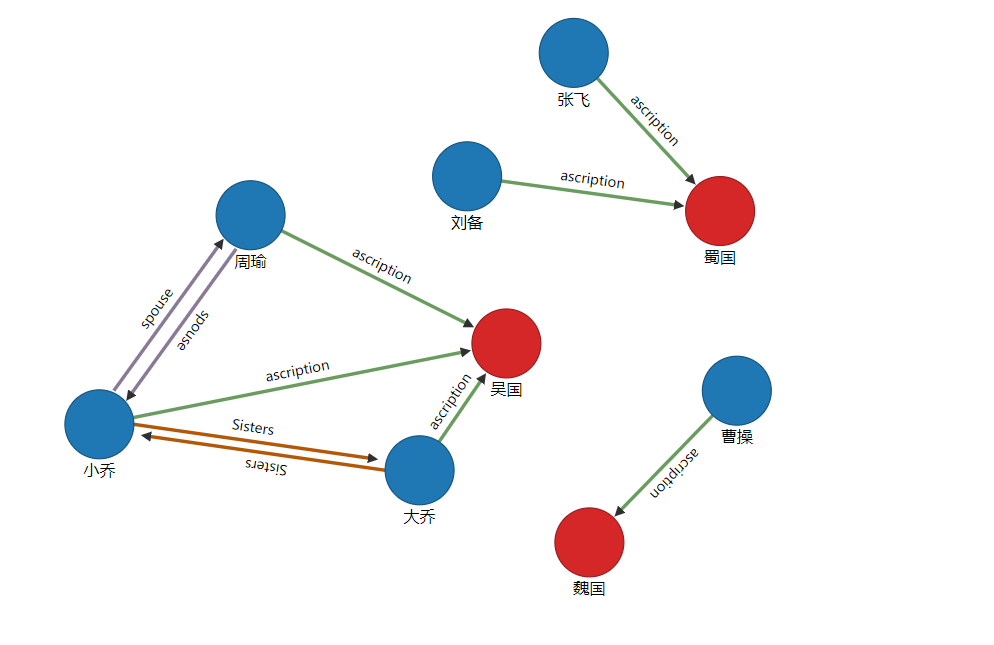

                      Sisters（姐妹）
                      create edge Sisters from(select from Person where name="小乔") to (select from Person where name="大乔")
                      create edge Sisters from(select from Person where name="大乔") to (select from Person where name="小乔")

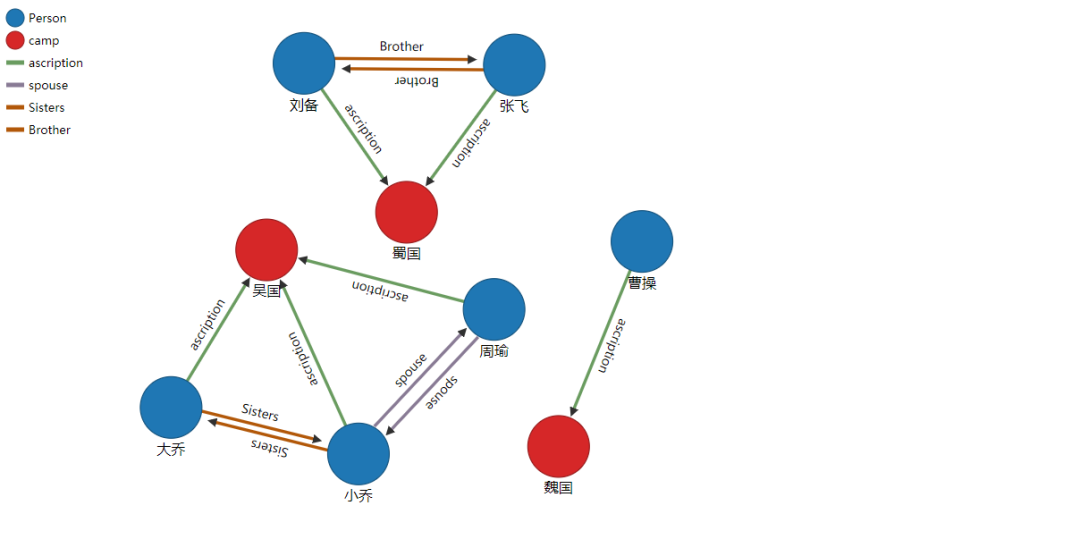

                        Brother（兄弟）
                        create edge Brother from(select from Person where name="刘备") to (select from Person where name="张飞")
                        create edge Brother from(select from Person where name="张飞") to (select from Person where name="刘备")

                          SecretLove（暗恋）
                          create edge SecretLove from(select from Person where name="曹操") to (select from Person where name="大乔")
                          create edge SecretLove from(select from Person where name="曹操") to (select from Person where name="小乔")

                          铜雀春深锁二乔是一个远大的理想！

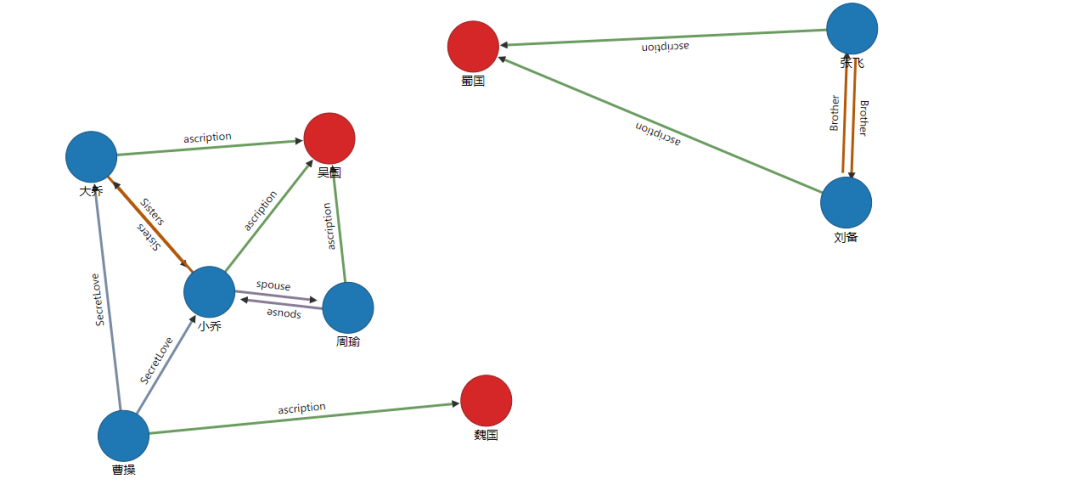

                          阵营关系实体

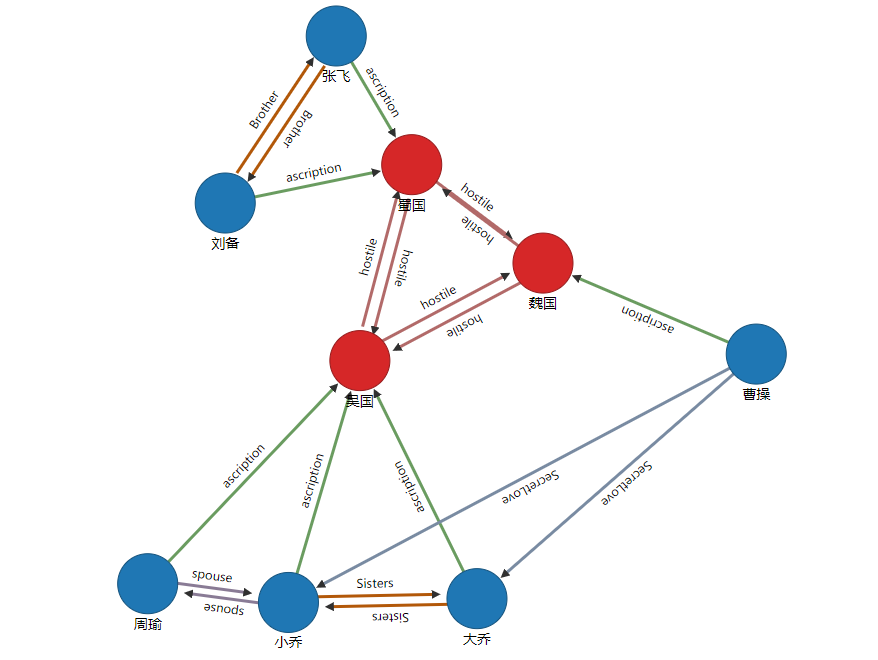

                            hostile（敌对）
                            create edge hostile from(select from camp where name="吴国") to (select from camp where name="蜀国")
                            create edge hostile from(select from camp where name="吴国") to (select from camp where name="魏国")
                            create edge hostile from(select from camp where name="魏国") to (select from camp where name="吴国")
                            create edge hostile from(select from camp where name="魏国") to (select from camp where name="蜀国")
                            create edge hostile from(select from camp where name="蜀国") to (select from camp where name="吴国")
                            create edge hostile from(select from camp where name="蜀国") to (select from camp where name="魏国")

                            三足鼎立，未出茅庐，天下三分

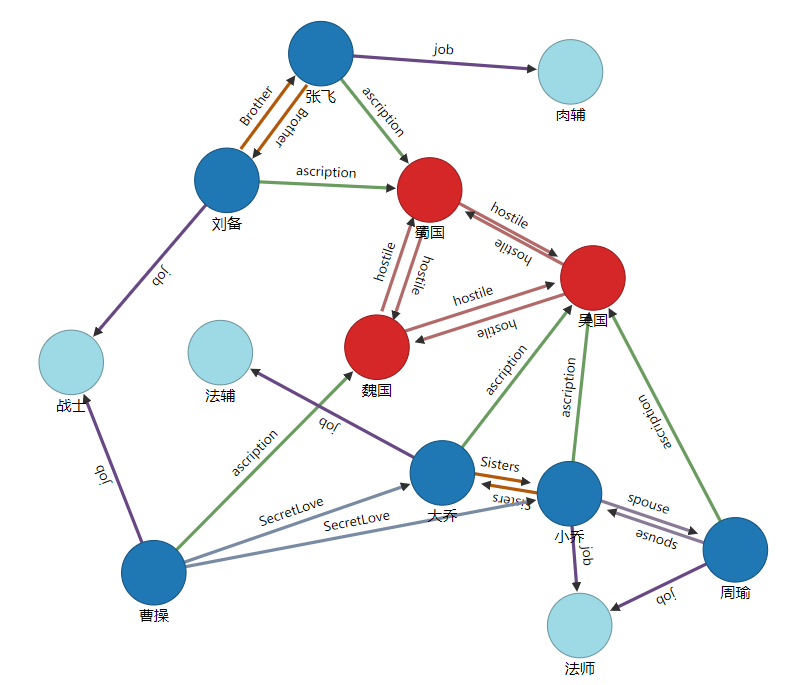

                            职业关系

                            前面的关系看起来都是三国的事，但接下来加上职业就成了大家熟悉的王者荣耀了

                              job(工作)
                              create edge job from(select from Person where name="周瑜") to(select from Occupation where name="法师")
                              create edge job from(select from Person where name="大乔") to(select from Occupation where name="法辅")
                              create edge job from(select from Person where name="小乔") to(select from Occupation where name="法师")
                              create edge job from(select from Person where name="刘备") to(select from Occupation where name="战士")
                              create edge job from(select from Person where name="张飞") to(select from Occupation where name="肉辅")
                              create edge job from(select from Person where name="曹操") to(select from Occupation where name="战士")

                              接下来左羊会以王者荣耀关系为例继续完善这个关系图谱，会涉及到大量OrientDB的知识，左羊在这里祝大家排位一路小平坡！适当游戏，努力学习，工作顺利，日进斗金！



                              [
