Docker第二讲：一切从Image开始

KnockCloud 2021-10-05

643

1.容器镜像

容器镜像是容器的模板，容器是镜像的运行实例， runtime根据容器镜像创建容器；容器镜像挂载在容器根目录下，是为容器中的应用提供隔离后执行环境的文件系统。

base镜像

我们希望能提供一个基本的操作系统环境，用户可以根据需要安装和配置软件，这样的镜像我们称作base镜像；能称作base镜像的通常都是各种Linux发行版的Docker镜像，比如 Ubuntu、Debian、CentOS等，其他镜像可以以之为基础进行扩展。

注：base镜像从scratch构建，不依赖于其他镜像；scratch是Docker官方提供的一个空镜像。

①、实现机制：

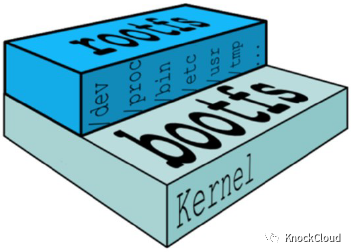

Ⅰ. Linux操作系统由内核空间和用户空间组成，其中内核空间是kernel, Linux在刚启动时会加载bootfs文件系统，启动完成之后bootfs会被卸载掉；用户空间的文件系统是rootfs, 包含/dev、/proc等目录。不同Linux发行版的区别主要就是rootfs，所以可以在同一台host上部署不同Linux发行版的base镜像。

Ⅱ. 对于base镜像来说，底层直接用Host的kernel, 自己只需要提供rootfs就行了（即打包应用及其运行所需要的所有依赖包），所以相对于虚拟机来说更加轻便。

注：base镜像在用户空间与发行版一致，但是内核的版本和Docker host主机的kernel版本一致；容器只能使用host的kernel，但是不能修改。

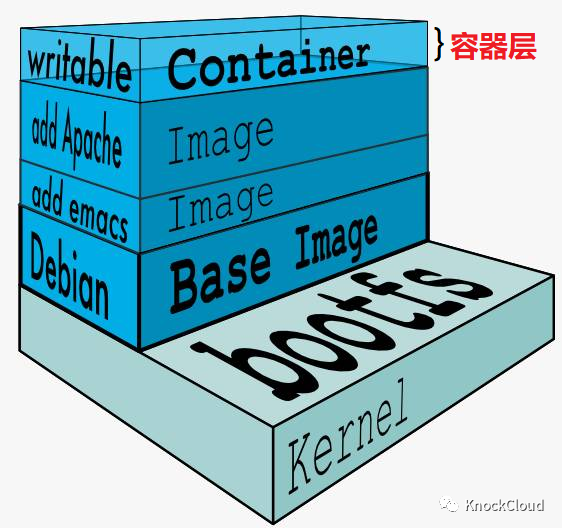

镜像分层结构

Docker支持通过扩展现有镜像来创建新的镜像，也就是说所有镜像层联合在一起，即为一个联合文件系统，这类文件系统会把多个目录（可能对应不同的文件系统）挂载到同一个目录，对外呈现这些目录的联合，也就是说用户在容器层中只能看到最上层的文件，最终呈现出一个分层的结构；

注：联合文件系统UnionFS将所有的镜像层联合挂载到一个统一的挂载点（镜像层文件系统中不同的目录进行“合并”），最终表现为一个Linux操作系统供容器使用。

可以最大化实现资源共享：当多个镜像都是从同一个base镜像构建而来，内存中只需加载一份base 镜像，就可以为所有容器服务；通过写前拷贝COW技术来实现资源共享。

原理简单阐述就好比：当父进程 fork 子进程时，内核并没有为子进程分配内存（当然基本的进程控制块、堆栈还是需要的），而是让父子进程共享内存；当两者之一修改共享内存时，会触发一次缺页异常导致真正的内存分配（此时才会为父子进程分配独享内存）。

1、联合文件系统实现机制：

①、首先需要内核支持OverlayFS特性；

$ cat proc/filesystems | grep overlay
nodev  overlay

②、创建分层的工作目录（相当于除了容器层以外的其他层）；

$ mkdir base
$ echo "layer 1" > base/metadata
$ echo "hello,docker!" > base/data
$ mkdir overlay
$ echo "layer 2" > overlay/metadata
$ echo "hello,k8s!" > overlay/data2

③、创建顶层目录（相当于容器层），以及OverlayFS所必需的work工作目录、文件系统挂点；

$ mkdir top work point

④、将分层以overlay文件系统类型挂载到挂载点；

$ mount -t overlay overlay \
-o lowerdir=overlay:base,upperdir=top,workdir=work point
#-t:指定文件系统类型
#-o：指定挂载选项，lowerdir指定底层目录（从高层向低层指定），upperdir指定顶层目录（也就是容器层），workdir指定工作目录
#最后指定挂载点

⑤、在挂载点目录下可以看到联合目录，目录所处的层级是很重要的，上层的文件会覆盖同名的下层文件；

#可以看到挂载点处显示出的联合目录
$ ll */*
-rw-r--r-- 1 root root 14 ... base/data
-rw-r--r-- 1 root root 10 ... base/metadata
-rw-r--r-- 1 root root 11 ... overlay/data2
-rw-r--r-- 1 root root 10 ... overlay/metadata
-rw-r--r-- 1 root root 14 ... point/data
-rw-r--r-- 1 root root 11 ... point/data2
-rw-r--r-- 1 root root 10 ... point/metadata
#查看具有同名的上下层文件metadata
$ cat point/metadata
layer 2   #内容为overlay层的metadata文件内容，而base层的metadata文件内容被覆盖

⑥、当容器启动时，一个新的可写层被加载到镜像的顶部，这一层通常被称作“容器层"，"容器层”之下的都叫“镜像层”，只有容器层是可写的，容器层下面的所有镜像层都是只读的；修改文件时同理，当在容器中修改已存在的文件时，Docker会从上往下依次在各镜像层中查找此文件，一旦找到，立即将其复制到容器层（top层），然后再修改；

此处仅做目录模拟，所以其他镜像层仍是可写的。

#当向point目录中写入数据时，会写入到top目录（顶层目录）中
$ echo  "top layer" > point/frame
$ ll */*
...
-rw-r--r-- 1 root root 10 ... point/frame
-rw-r--r-- 1 root root 10 ... top/frame
$ cat top/frame    #查看容器层写入的文件内容，即为写入到挂载点同名文件中的内容
top layer


#修改point/data文件内容
$ cat point/data
hello,docker!
test modify
#然后会在top顶层目录中新增一个同名文件，内容即为修改后的内容
$ ll */*
...
-rw-r--r-- 1 root root 10 ... top/data
$ cat top/data
hello,docker!
test modify
#查看底层base/data文件，发现内容并未改变
$ cat base/data
hello,docker!

⑦、当在容器中删除文件时， Docker 也是从上往下依次在镜像层中查找此文件。找到后，UnionFS会在容器层创建一个"whiteout"文件将被删除的文件进行遮挡，并且在容器层会创建一个同名的、主次设备号均为0的字符设备，文件不会被删除（空间不一定会被回收）；如果制作 image 时使用到了一些关键的信息（用户名、密码等），则需要在所在层删除，不然这些信息依然会存在于 image 中。

c--------- 1 root root 0, 0 ... top/data

在线获取镜像

❶、安装docker-ce：以Centos系统为例，首先要获取docker-ce的yum源，此处使用的是华为云提供的repo；然后安装docker-ce

$ wget -O /etc/yum.repos.d/docker-ce.repo \
https://repo.huaweicloud.com/docker-ce/linux/centos/docker-ce.repo
$ sudo sed -i 's+download.docker.com+repo.huaweicloud.com/docker-ce+' \
/etc/yum.repos.d/docker-ce.repo  #修改获取镜像的地址
#如果是Centos8版本的系统，则需要首先卸载掉podman及container相关组件
$ dnf remove podman
$ dnf remove buildah
$ dnf install docker-ce

❷、配置Docker镜像加速器：如果使用公共镜像仓库，由于是在国外网速限制，须要通过镜像加速站来获取镜像，以下以华为云平台镜像加速站配置为例（需提前注册华为云账号，并在控制台中找到容器镜像服务）

当镜像仓库使用"https"，使用时则需要先进行登录验证，然后才能从镜像仓库拉取镜像；当镜像仓库使用"http"（或私有镜像仓库，直接使用IP地址），则不需要，可以直接拉取使用。

$ vim /etc/docker/daemon.json #如果该文件没有，则需要手动创建
{
  "registry-mirrors": ["https://******.myhuaweicloud.com"]
}
$ systemctl daemon-reload #重新加载daemon服务器配置文件
$ systemctl restart docker.service

❸、首先须要登录获取访问权限，u是用户，p是密码（在个人控制台自动生成）

$ docker login -u *** -p *** swr.cn-north-1.myhuaweicloud.com

❹、拉取镜像

$ docker pull httpd:2.4
2.4: Pulling from library/httpd
...Pull complete
Status: Downloaded newer image for httpd:2.4
$ docker image list
REPOSITORY   TAG       IMAGE ID       CREATED        SIZE
httpd        2.4       683a7aad17d3   2 months ago   138MB

分析镜像分层

可以使用dockerviz工具来分析Docker image。

1、首先将dockviz.tar包（从百度网盘中下载）上传到镜像仓库；

$ docker load -i dockviz.tar

2、然后在 /etc/bashrc文件中最后一行添加命令别名，保证每次执行dockviz命令时都会临时运行一个dockerviz的容器来执行相应的动作；（退出重新登录后生效）

$ alias dockviz="docker run --rm -v /var/run/docker.sock:/var/run/docker.sock dockviz:latest"

3、执行以下命令，让镜像文件以分层的形式保存在images.png图片中

#将所有的镜像信息以png的格式保存到images.png文件中
$ dockviz images -d | dot -Tpng -o images.png

4、使用sz命令下载到本地Windows查看（rz上传文件、sz下载文件）

$ sz image.png

2. 构建镜像

Docker提供了两种构建镜像的方法：docker commit命令与Dockerfile构建文件

docker commit命令

docker commit，实际上是在容器运行起来后，把最上层的“可读写层”，加上原先容器镜像的只读层，打包组成了一个新的镜像；一般包含三个步骤：运行容器；修改容器；将容器保存为新的镜像，过程更加直观。

注：Docker并不建议用户通过这种方式构建镜像，原因是无法对镜像进行审计，存在安全隐患。

实现步骤：使用commit命令构建镜像

❶、运行一个Centos 7 的base镜像；

$ docker run -it centos:7
# -it表示以交互的方式运行容器，并进入到容器
Unable to find image 'centos:7' locally
...: Pull complete

❷、在base镜像中安装软件，并退出；

$  vim
bash: vim: command not found    #base镜像中没有安装vim工具
$  yum install vim -y   #使用yum安装vim工具
...
Complete!
$  rpm -qa | grep vim #检查已正常安装vim工具
vim-common...
$  exit

❸、使用commit命令将修改后的centos7容器封装成一个名为my_iamge的镜像。

$ docker ps -a
CONTAINER ID   IMAGE      ...     NAMES
ff9a563e9fd8   centos:7   ...     vibrant_sammet
$ docker commit vibrant_sammet my_image
#直接将容器commit成名为my_image的镜像
$ docker image list
REPOSITORY   TAG       IMAGE ID       CREATED          SIZE
my_image     latest    cfdce8636c33   39 seconds ago   366MB
centos       7         8652b9f0cb4c   4 months ago     204MB

❹、验证：可以看到my_image镜像比centos:7镜像多了一层镜像

# docker history指令会显示镜像的分层结构，并且按照镜像层的顺序由上至下排列
$ docker history centos:7
IMAGE          CREATED BY                                      SIZE
8652b9f0cb4c   /bin/sh -c #(nop)  CMD ["/bin/bash"]            0B
<missing>      /bin/sh -c #(nop)  LABEL org.label-schema.sc…   0B
<missing>      /bin/sh -c #(nop) ADD file:b3ebbe8bd304723d4…   204MB
$ docker history my_image:latest
IMAGE          CREATED BY                                      SIZE
cfdce8636c33  /bin/bash                                       162MB
8652b9f0cb4c   /bin/sh -c #(nop)  CMD ["/bin/bash"]            0B
<missing>      /bin/sh -c #(nop)  LABEL org.label-schema.sc…   0B
<missing>      /bin/sh -c #(nop) ADD file:b3ebbe8bd304723d4…   204MB

Dockerfile

dockerfile是一个文本文件，记录着镜像构建的所有步骤，但是底层也是使用docker commit 一层一层构建的，

①、dockerfile构建镜像原理：

Ⅰ. 从base 镜像运行一个容器；

Ⅱ. 执行一条指令，对容器做修改；

Ⅲ. 执行类似docker commit 的操作，生成一个新的镜像层；

Ⅳ. Docker 再基于刚刚提交的镜像运行一个新容器（原容器会被删除）；

Ⅴ . 重复 Ⅱ~Ⅳ 步，直到Dockerfile 中的所有指令执行完毕。

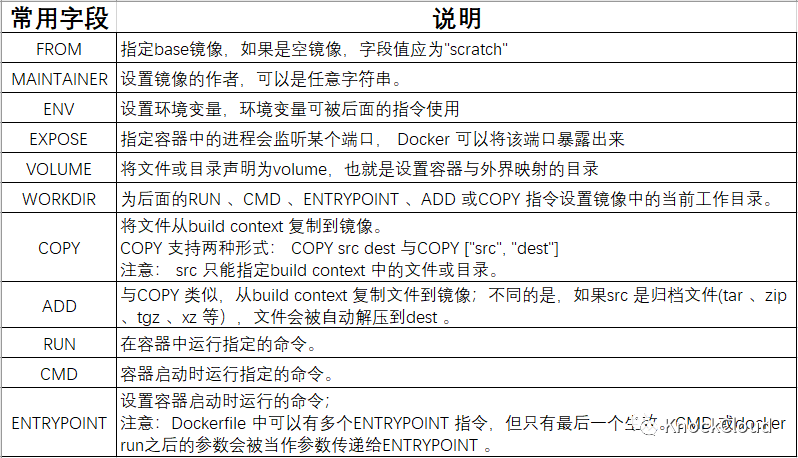

②、根据下表字段创建一个dockerfile文件；当使用build指令时，需要指定某个目录为build context，build context 为镜像构建提供所需要的文件或目录；Docker默认会从build context 中查找Dockerfile文件，所以不要将不期望存在的文件放到build context目录下。

③、RUN、CMD、ENTRYPOINT区别

RUN、CMD和ENTRYPOINT都是用来运行命令的，命令执行格式可以分为shell和Exec两种：

shell：直接调用底层的shell（如 /bin/bash）来执行命令，其格式为
RUN/CMD/ENTRYPOINT <command>
ENV name Cloud   #指定环境变量name的值为 Cloud
ENTRYPOINT echo "Hello, $name"  #启动容器后输出即为 Hello，Cloud

Exec：直接调用 [command]，但是不会被底层的shell解析，其格式为

RUN/CMD/ENTRYPOINT ["executable", "paraml", "param2", ...]
ENV name Cloud   #指定环境变量name的值为 Cloud
ENTRYPOINT ["/bin/echo","Hello,$name"]  #启动容器后输出即为 Hello，$name

❶ RUN：指令通常用于给容器安装应用和软件包；Dockerfile中常常包含多个RUN指令，在当前镜像的顶部执行命令，完成一条RUN指令之后就会创建新的镜像层，也就是说不同的RUN指令代表了不同的镜像层。

❷ CMD：指令允许用户指定容器的默认执行的命令，因为容器是为应用而生的，启动容器最终目的是启动应用（或者是执行一个循环语句）以避免容器启动后无应用而退出（状态为exited），在容器启动且docker run没有指定其他命令时运行

注：如果docker run指定了其他命令，CMD指定的默认命令将被忽略；如果Dockerfile中有多个CMD指令，只有最后一个CMD有效。

❸ ENTRYPOINT：指令可让容器以应用程序或者服务的形式运行，和CMD不同的地方在于ENTRYPOINT 不会被忽略，一定会被执行，即使运行 docker run 时指定了其他命令。

④、实现步骤：使用Dockerfile构建镜像

❶、构建前需要准备build context目录、准备好base镜像

$ pwd   #新建一个dockerfile目录作为build context
/root/dockerfile
$ ls  #目录下保存base镜像，dockerfile文件以及需要的file2
CentOS-7-x86_64-docker.img.tar.xz  dockerfile  file2

❷、写一个dockerfile文件

注：可以从一个空镜像开始，也可以从base镜像开始，如果从空镜像开始，必须指定进入到容器之后的shell，如Centos系统是bash shell

[root@node dockerfile]# vim dockerfile
FROM scratch   #指定从一个空镜像开始
MAINTAINER Docker  #指定镜像作者
ADD CentOS-7-x86_64-docker.img.tar.xz /  #添加一个Centos系统的base镜像
CMD ["/bin/bash"]  #必须指定进入到容器之后使用的shell
WORKDIR /testdir  #用于指定进入到容器之后的目录（如果没有会创建）
RUN touch file1
COPY file2 .  #将file2拷贝到容器的 /testdir 目录下，注意file2文件必须提前在docker context中存在
ENV WELCOME "You are in my container，welcome！"

❸、使用dockerfile创建一个名为first-dockerfile的镜像

#这里的"."表示dockerfile所在的目录，在本实验中是当前目录
[root@node dockerfile]# docker build -t first-dockerfile .
#docker会将build context中的文件发送给docker daemon
Sending build context to Docker daemon  36.29MB
Step 1/8 : FROM scratch  #从一个空镜像开始
 --->
Step 2/8 : MAINTAINER Docker
 ---> Running in b9617c3257db
Removing intermediate container b9617c3257db
 ---> db4a3a49178d
#添加一个Centos系统的base镜像到容器的根目录下
Step 3/8 : ADD CentOS-7-x86_64-docker.img.tar.xz /
 ---> 5ed7df8f5c30
 #指定进入到容器之后使用bash shell（必须指定）
Step 4/8 : CMD ["/bin/bash"]
 ---> Running in d5bc15e94c2c
Removing intermediate container d5bc15e94c2c
 ---> 7695f1da0b99
Step 5/8 : WORKDIR /testdir  #指定进入容器之后的工作目录
 ---> Running in 02bf878461a7
Removing intermediate container 02bf878461a7
 ---> 8bee16518a33
Step 6/8 : RUN touch file1
 ---> Running in 12b2f04b31ed
Removing intermediate container 12b2f04b31ed
 ---> abdb9cbd61c7
Step 7/8 : COPY file2 .  #这里的"."表示上边指定的工作目录
 ---> 2d32516ab12f
Step 8/8 : ENV WELCOME "You are in my container，welcome！"
 ---> Running in 6e6857f7ad1b
Removing intermediate container 6e6857f7ad1b
 ---> 29e652e510d5
Successfully built 29e652e510d5
Successfully tagged first-dockerfile:latest

❹、验证结果

$ docker run -it first-dockerfile
bash-4.2# pwd   #查看进入容器之后的工作目录
/testdir
bash-4.2# ls   #查看工作目录下的文件
file1  file2
bash-4.2# cat file2  #从docker context拷贝过来的file2文件
It's worked!
bash-4.2# echo $WELCOME  #设置的变量值
You are in my container，welcome！

3.镜像仓库

镜像命名

可以使用docker tag给镜像重命名，实际上一个特定镜像的名字由两部分组成：repository 和 tag ；tag常用于描述镜像的版本信息，如果执行 docker build 时没有指定 tag, 会使用默认值 latest

镜像命名格式为：[image name] = [repository]: [tag]

注：repository 的完整格式为：[registry-host]: [port]/[namespace]/httpd，只有使用公共Registry且已经登录的时候，registry-host:[port]/[namespace]才可以省略。

搭建本地Registry

①、启动Registry容器，然后将其映射到主机的5000端口，镜像存储位置映射到主机本地目录；

$ docker run -d -p 5000:5000 \  #指定端口映射
--restart always   #设置开机自启
-v /myregistry:/var/lib/registry  #指定存储位置映射
\registry:2.7
...Pull complete
db81d506678317bbba6bd028f1ff4e625d4a79aac5007e3c4c4085196f9cfeef

②、修改daemon.json文件中的镜像仓库地址，如果地址是私有仓库的地址，应按照registry-host:[port]的格式修改地址

$ cat /etc/docker/daemon.json
{
   "insecure-registries": ["192.168.1.11:5000"]   #本机地址:映射端口号
}

③、通过 docker tag 重命名镜像，使之与registry相匹配

#username可以任意但不能包含大写字母
$ docker tag httpd:2.4  192.168.1.11:5000/docker/httpd:2.4

④、通过 docker push 上传镜像

$ docker push 192.168.1.11:5000/docker/httpd:2.4
The push refers to repository [192.168.1.11:5000/docker/httpd]
... Pushed
$ pwd
/myregistry/docker/registry/v2/repositories
$ ls  #镜像文件保存在本地指定的用户文件夹里
docker

⑤、验证，尝试从私有镜像仓库拉取镜像

注：拉取镜像时必须指定镜像仓库和用户名，不然就会到docker官方网站上去拉取了

#到私有镜像仓库拉取镜像时要补全镜像的tag
$ docker pull 192.168.1.11:5000/docker/httpd:2.4
2.4: Pulling from docker/httpd
Digest: sha256:88fb0fb4b406f944e220f082b5a56d1f0e8471abc45fd...
Status: Downloaded newer image for 192.168.1.11:5000/docker/httpd:2.4
192.168.1.11:5000/docker/httpd:2.4
$ docker images
REPOSITORY                    TAG       IMAGE ID       CREATED        SIZE
192.168.1.11:5000/docker/httpd   2.4       683a7aad17d3   2 months ago   138MB

命令补充

docker rmi ：用于删除host上的镜像，如果容器正在使用，那么就必须先删除容器，然后才能删除镜像。

docker search：可以无须打开浏览器，在命令行中就可以搜索公共Registry中的镜像，可以根据不同的tag来拉取镜像。

docker save：将某个镜像保存为tar包，命令格式为：

docker save <IMAGE_NAME> -o <TAR_NAME>

docker load：将镜像tar包加载为镜像，格式为：

docker load -i <TAR_NAME>
