ZbxTable是由张思德先生自主开发的开源的Zabbix报表系统，支持分析和导出，还拓展了GraphTree的功能，对统计消息数据是强有力的补充。
2017-2019 Zabbix 峰会演讲嘉宾，演讲部分建议被Zabbix新版本采用。
2020Zabbix峰会演讲嘉宾，主题《Zabbix 5.0 & Timescale DB》、Workshop实践操作课讲师。

系统介绍

ZbxTable 是使用 Go 语言开发的一个开源的 Zabbix 报表系统。基本功能如下：

导出监控指标特定时间段内的详情数据与趋势数据到 xlsx
导出特定时间段内 Zabbix 的告警消息到 xlsx
对特定时间段研内的告警消息进行分析，告警 Top10 等
按照主机组导出巡检报告
对 Zabbix 图形按照数类型进行显示和查看并支持导出到 pdf
主机未恢复告警显示和查询

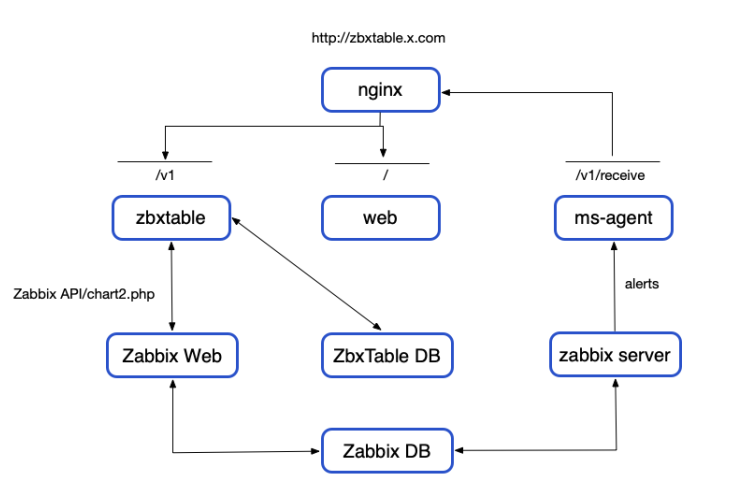

系统架构

组件介绍

ZbxTable: 使用 beego 框架编写的后端程序

ZbxTable-Web: 使用 React 编写的前端

MS-Agent: 安装在 Zabbix Server 上,用于接收 Zabbix Server 产生的告警，并发送到 ZbxTable 平台

在线体验

直接点击登录》》》

系统默认账号：admin 密码：Zbxtable

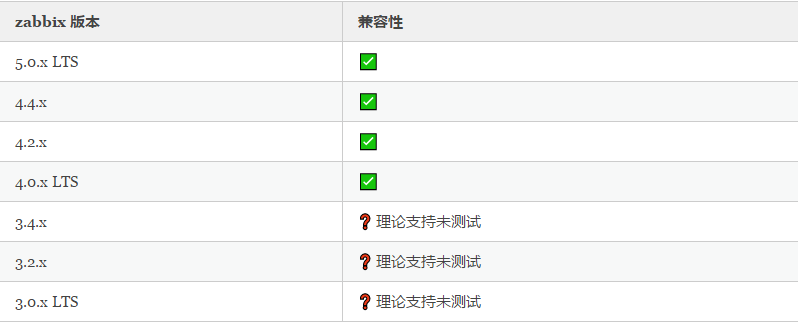

兼容性

源码及 RPM 包

1.源码

ZbxTable:

https://github.com/canghai908/zbxtable

ZbxTable-Web:

https://github.com/canghai908/zbxtable-web

MS-Agent：

https://github.com/canghai908/ms-agent

2.RPM 包

ZbxTable:

https://dl.cactifans.com/zabbix/zbxtable-1.0.0-1.el7.x86_64.rpm

ZbxTable-Web:

https://dl.cactifans.com/zabbix/zbxtable-web-1.0.0-1.el7.x86_64.rpm

MS-Agent:

https://dl.cactifans.com/zabbix/ms-agent-1.0.0-1.el7.x86_64.rpm

系统默认账号：admin 密码：Zbxtable

安装部署

系统采用前后端分离，可与 zabbix 安装到一台服务器，也可分开部署。部署步骤如下

1.后端部署

环境部署要求：

操作系统：centos7 x64

数据库：MySQL

1.1 创建数据库用户

# mysql -uroot -p
password
mysql> create database zbxtable character set utf8 collate utf8_bin;
mysql> create user zbxtable@localhost identified by 'zbxtablepwd123';
mysql> grant all privileges on zbxtable.* to zbxtable@localhost;
mysql> quit;

1.2 后端安装

yum install https://dl.cactifans.com/zabbix/zbxtable-1.0.0-1.el7.x86_64.rpm -y

1.3 修改配置文件

配置文件在 conf/app.conf

#zbxtable
appname = zbxtable
httpport = 8084
runmode = prod
autorender = false
copyrequestbody = true
EnableDocs = true
appurl = http://192.168.10.10:8088
#session过期时间，单位为小时，默认12小时。如需大屏自动刷新，建议配置较大配置时间
session_timeout = 12


#database
hostname = localhost
username = zbxtable
dbpsword = zbxtablepwd123
database = zbxtable
port = 3306
dbprefix = zbxtable_


#zabbix server info
zabbix_server = http://192.168.10.12
zabbix_user = admin
zabbix_pass = zabbix
#alarm send token
token = ec573cf7388da56916f75ba9bbe46a69

主要配置有以下

appurl = http://ip:8088 为最终系统对外的访问地址，与图形显示有关
zabbix server info 为 zabbix server 的地址及账号密码
token 为 ms-agent 与 ZbxTable 平台通信的 token,可自行配置,与 ms-agent 配置的 token 保持一致即可，具体可查看 ms-agent 文档https://github.com/canghai908/ms-agent

1.4 启动

修改好配置后，使用以下命令启动

systemctl enable --now zbxtable

重启

systemctl restart zbxtable

1.5 Debug

如启动失败或者出现错误错误，可修改通过需改程序配置文件,修改运行模式为 dev 模式,并重启 zbxtable,查看程序日志解决,日志位于 logs/zbxtable.log

2 前端部署

安装

yum install https://dl.cactifans.com/zabbix/zbxtable-web-1.0.0-1.el7.x86_64.rpm -y

安装好之后文件位于

/usr/local/zbxtable/web

前端为纯静态文件，需使用 nginx，如机器未安装 nginx，使用以下命令安装 nginx

yum install nginx -y

拷贝 nginx 配置文件

cp usr/local/zbxtable/nginx.conf etc/nginx/conf.d/

重启 nginx

systemctl restart nginx

配置开机启动

systemctl enable  nginx

使用http://ip:8088 即可访问系统

系统默认账号：admin 密码：Zbxtable

3 ms-agent 部署

ms-agent 必须部署在Zabbix Server，ms-agent 接收 zabbix 的告警消息，通过 http 协议发送到 ZbxTable 平台

3.1 配置

ms-agent 需使用 zbxtable 命令完成在 Zabbix Server 的配置,包括创建用户,配置动作等配置。配置过程如下,确保 ZbxTable 配置文件里的 Zabbix Server 信息配置正确

cd usr/local/zbxtable
./zbxtable install

显示如下日志

2020/07/18 23:22:16.881 [I] [install.go:43]  Zabbix API Address: http://zabbix-server/api_jsonrpc.php
2020/07/18 23:22:16.881 [I] [install.go:44]  Zabbix Admin User: admin
2020/07/18 23:22:16.881 [I] [install.go:45]  Zabbix Admin Password: xxxxx
2020/07/18 23:22:17.716 [I] [install.go:52]  登录zabbix平台成功!
2020/07/18 23:22:17.879 [I] [install.go:69]  创建告警媒介成功!
2020/07/18 23:22:18.027 [I] [install.go:82]  创建告警用户组成功!
2020/07/18 23:22:18.198 [I] [install.go:113]  创建告警用户成功!
2020/07/18 23:22:18.198 [I] [install.go:114]  用户名:ms-agent
2020/07/18 23:22:18.198 [I] [install.go:115]  密码:xxxx
2020/07/18 23:22:18.366 [I] [install.go:167]  创建告警动作成功!
2020/07/18 23:22:18.366 [I] [install.go:168]  插件安装完成!

表示配置成功.此步骤会在 Zabbix Server 创建 ms-agent，密码为随机，并配置相关 Action 和 Media Type，并关联到用户.

3.2 安装

此程序必须部署在 Zabbix Server

yum install https://dl.cactifans.com/zabbix/ms-agent-1.0.0-1.el7.x86_64.rpm -y

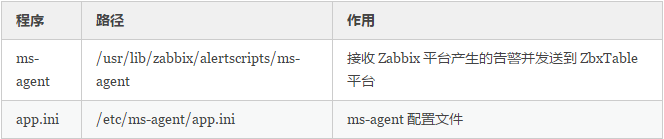

环境信息

如果你的 Zabbix Server 的 alertscripts 目录不为/usr/lib/zabbix/alertscripts/ 需要移动 ms-agen 到你的 zabbix server 的 alertscripts 目录下即可,否则会在 Zabbix 告警页面出现找不到 ms-agent 的错误提示，也无法收到告警消息。

也可以修改 Zabbix Server 的配置文件，将 alertscripts 目录指向

/usr/lib/zabbix/alertscripts/

vi zabbix_server.conf

AlertScriptsPath=/usr/lib/zabbix/alertscripts

修改后重启 Zabbix Server 生效

3.3 配置文件

/etc/ms-agent/app.ini 为程序配置文件，默认内容如下

[app]
Debug = 1
LogSavePath = tmp
Host = http://192.168.10.10:8088/v1/receive
Token = ec573cf7388da56916f75ba9bbe46a69

Debug 为程序日志级别 0 是 debug，1 为 info
LogSavePath 为日志目录，默认为/tmp 目录
Host 为 ZbxTable 系统地址，默认为 http 服务器 IP+/v1/receive
Token 与 ZbxTable 通信的 Token,可自行修改,需要与 ZbxTable 平台配置保持一致即可，否则无法接收告警。

3.4 Debug

可修改配置文件打开 Debug 模式，查看日志文件名格式如下

/tmp/ms-agent_yyyymmdd.log

Team

后端

点击查看canghai908

前端

点击查看ahyiru

系统截图

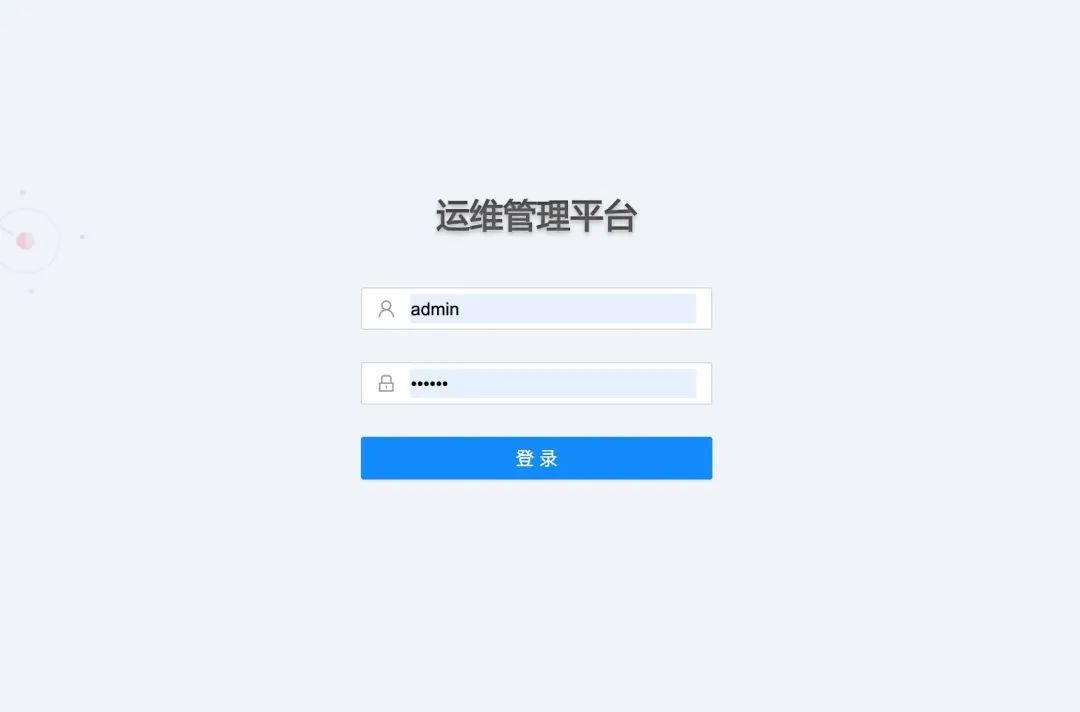

系统登录

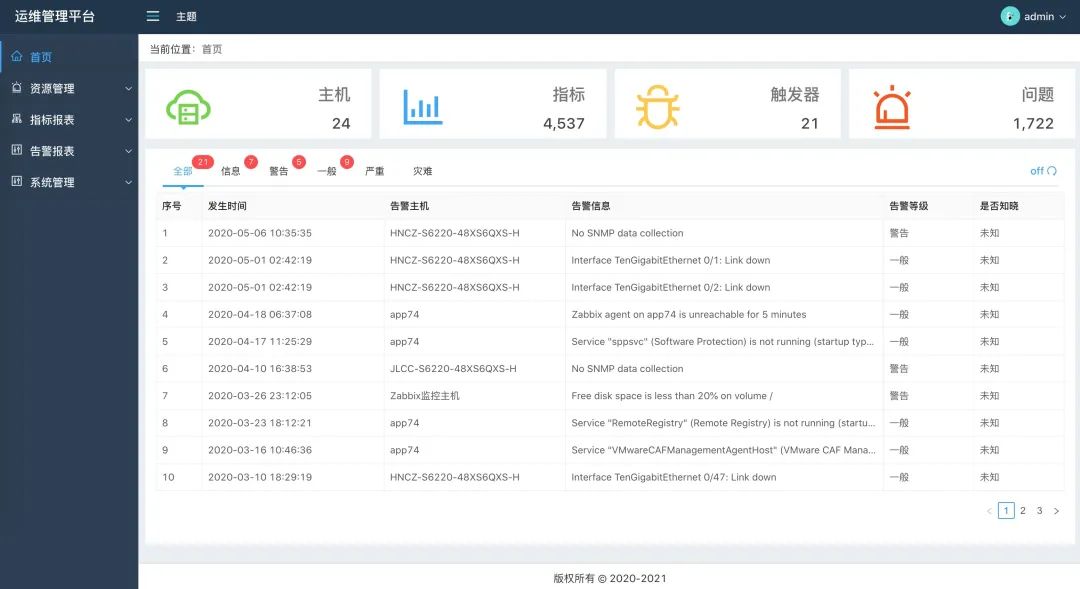

系统首页

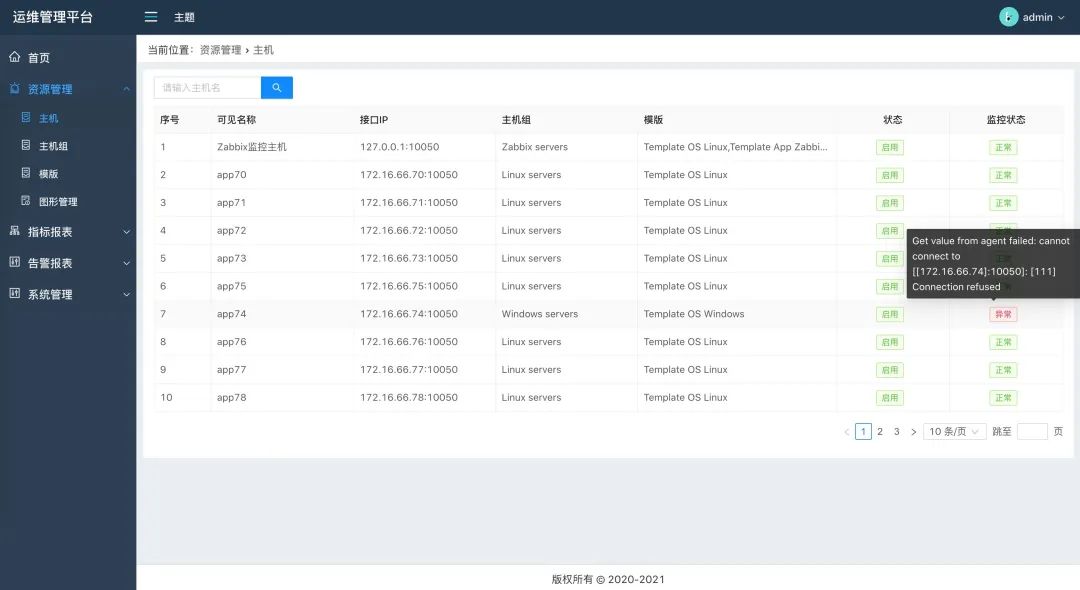

主机列表

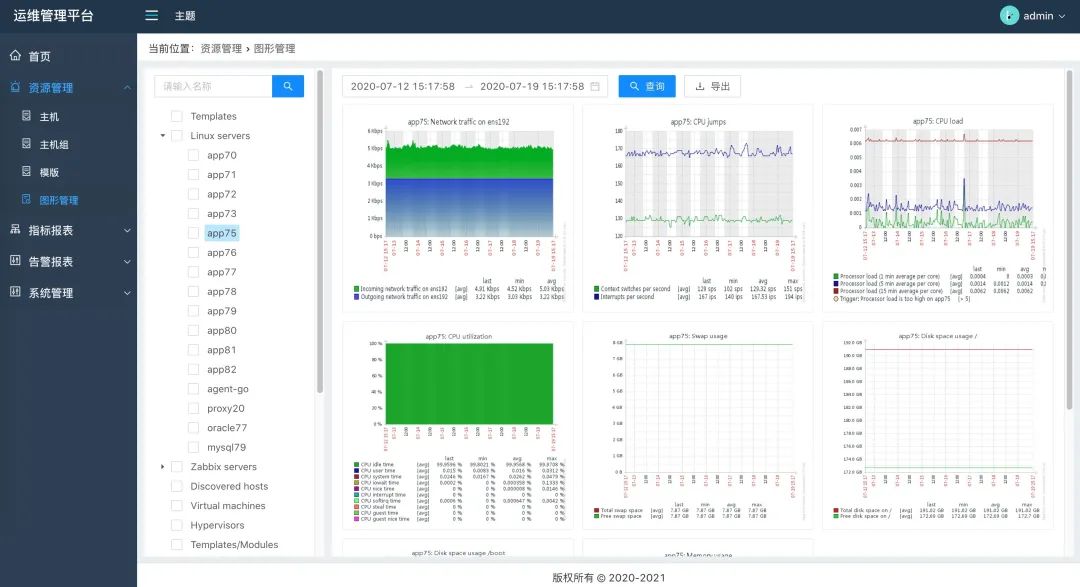

图形管理

图形导出

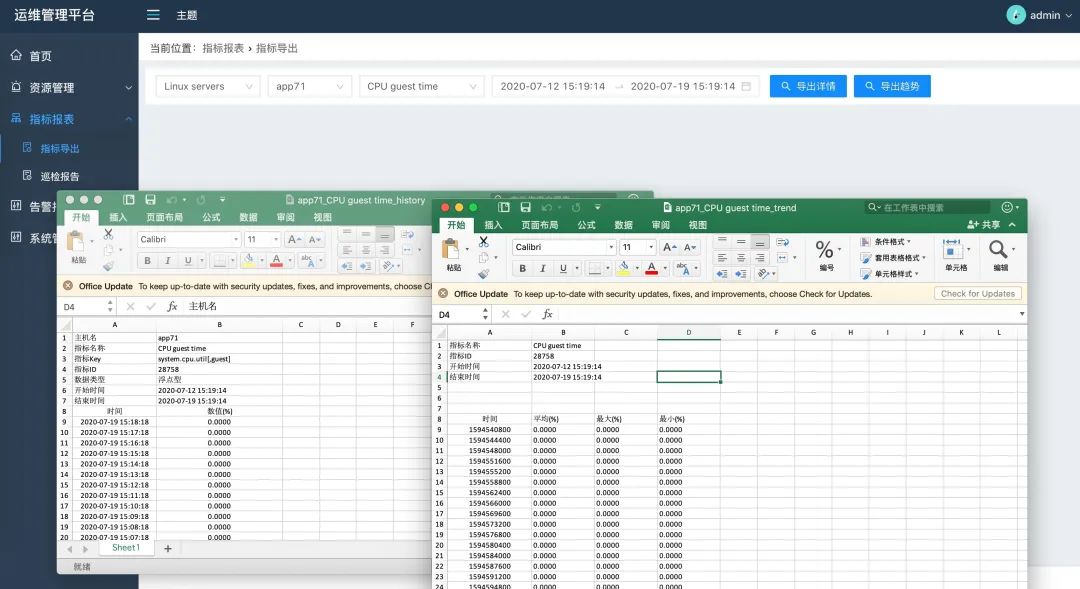

指标导出

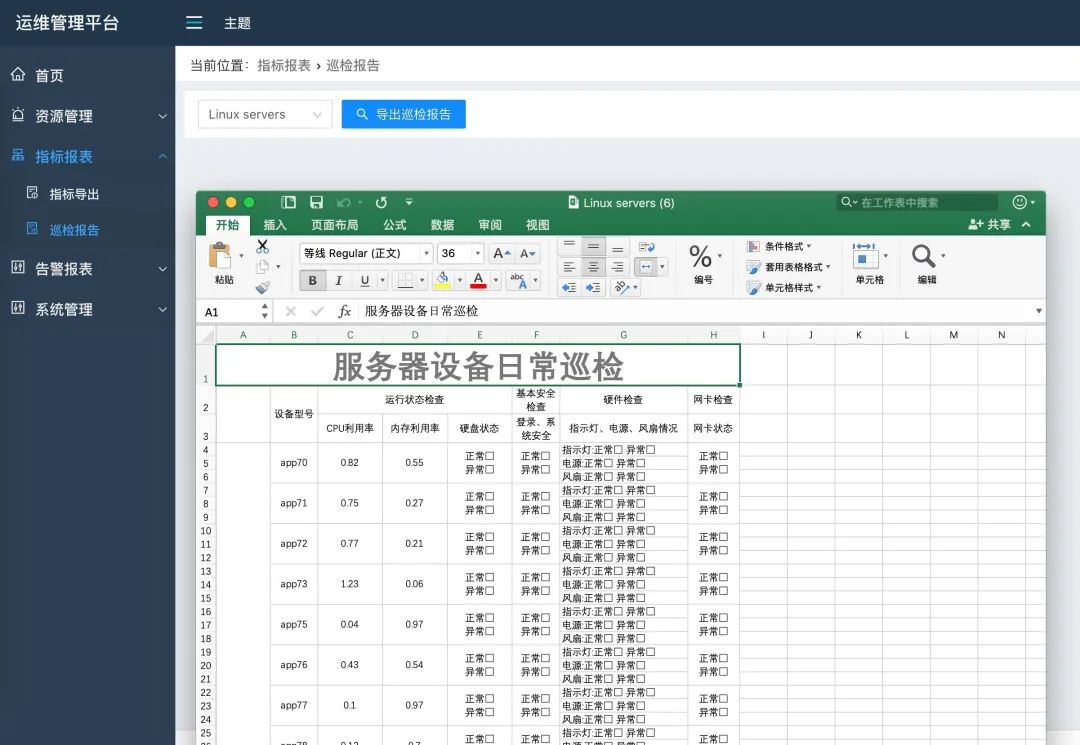

巡检报告导出

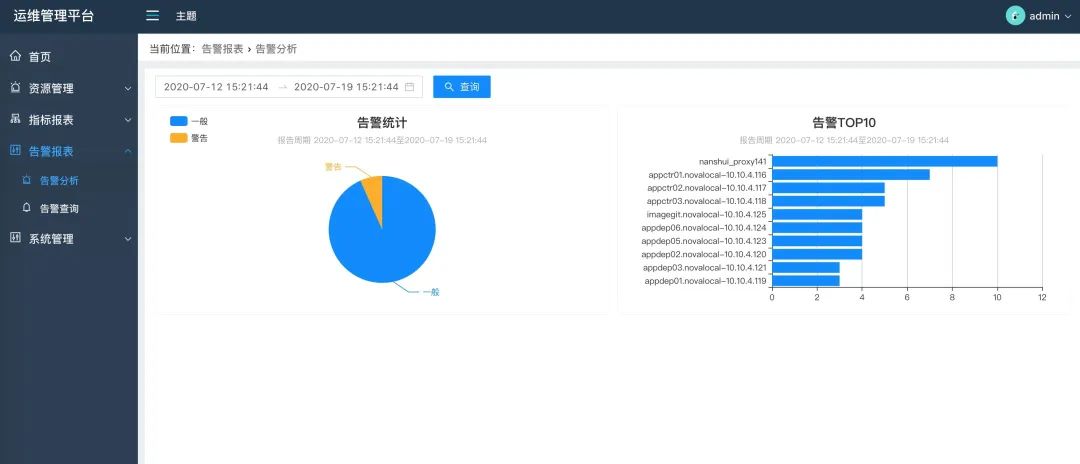

告警分析

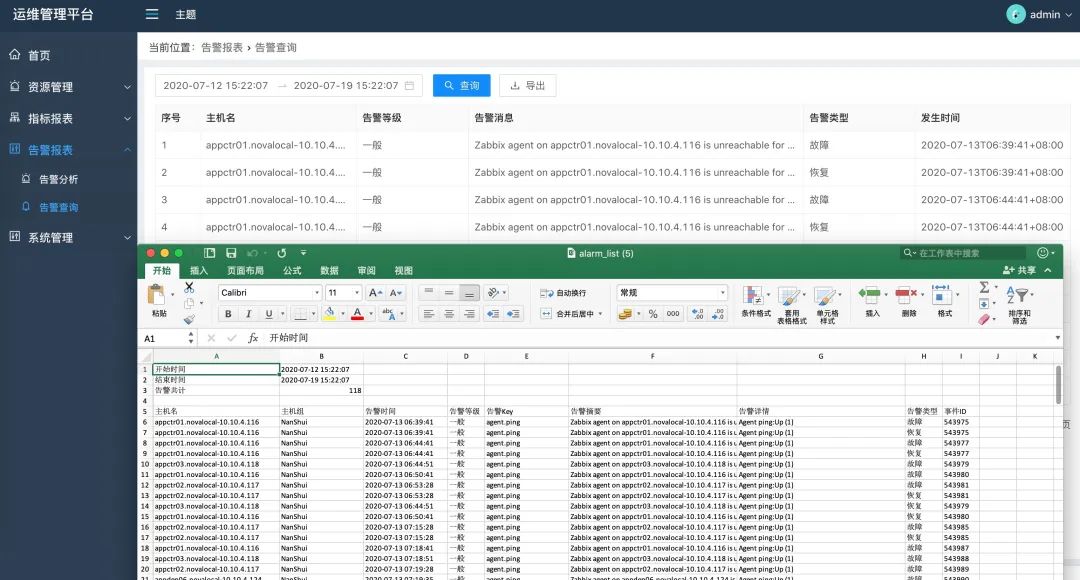

告警导出

解说预告

想听作者对Zabbix开源报表组件ZbxTable的现场解说？

欢迎参加2020第5届Zabbix中国峰会~作者张思德将在Lighting Talks 环节分享如何积累经验、如何打磨作品

点击图片抢早鸟票～

点击阅读原文，查看在线文档。
