官方博文 | 解析如何使用Zabbix监控Ceph存储

存储价格一直在下降，业务需求在快速增长，公司存储的数据比以往任何时候都要多。随着这种增长，对监控和数据保护的需求不断增长，涉及软件定义的存储解决方案。停机成本高昂，会直接影响业务连续性并对组织造成不可挽回的损失。一些后果是资产和信息丢失，服务和运营中断，违反法律，法规或合同。即使这可能会在财务上影响您的业务，失去客户并损害公司的声誉。据Gartner估计，一分钟的停机成本使企业损失5,600美元，一个小时的损失超过300,000美元。另一方面，在DevOps环境中，必须考虑持续监视，一种在整个应用程序生命周期及其组件中进行监视的主动方法。这将有助于确定可能出现问题的根本原因，并快速、主动地防止性能问题或将来的停机。在本文中，您将看到如何使用企业开源工具（Zabbix）实施对存储解决方案（Ceph）的监控。

Ceph存储是一个开源软件定义存储，PB级和分布式存储，主要设计用于云的工作负载。尽管某些传统的NAS或SAN存储解决方案基于昂贵的专有硬件解决方案，但软件定义的存储通常设计为在普通硬件上运行，这可以使这些新系统比传统的存储设备便宜。Ceph主要设计用于以下用例：

•为OpenStack环境存储镜像和虚拟块设备存储（使用Glance，Cinder和Nova）

•使用标准API访问基于对象的存储的应用程序

•容器的持久存储

根据Ceph文档，无论您是要向Cloud平台提供对象存储和/或阻止设备服务，部署文件系统还是将Ceph用于其他目的，所有存储集群部署都始于设置每个节点，您的网络以及存储集群。一个Ceph存储集群至少需要一个Monitor（ceph-mon），Manager（ceph-mgr）和ObjectStorageDaemon（ceph-osd）。运行Ceph文件系统客户端时，也需要元数据服务器（ceph-mds）。这些是Zabbix将监控的许多组件中的一些。要了解有关每个组件功能的更多信息，请查看产品文档。

我们在这里是实验环境，但是如果您打算在生产中进行此操作，则应查看硬件和操作系统建议。

Zabbix是企业级开源分布式监控解决方案。它监控许多网络参数以及服务器的运行状况和完整性。Zabbix使用灵活的通知机制，允许用户为几乎任何事件配置基于邮件的警报。这样可以快速响应服务器问题。它基于存储数据提供出色的报告和数据可视化功能。这使其成为容量规划的理想选择。它支持轮询和陷阱，并且可以通过基于Web的前端访问所有报告和统计信息以及配置参数。基于Web的前端确保可以从任何位置评估网络的状态和服务器的运行状况。正确配置后，它可以在监控IT基础架构中发挥重要作用。对于具有少量服务器的小型组织和具有大量服务器的大型公司而言，也是如此。我不会在这里写Zabbix安装，但是官方文档中有很好的指南和视频。

一切是如何开始的

CephManager守护程序（ceph-mgr）从RedHatCephStorage3版本（称为Luminous）开始，是正常操作所必需的，并与监控守护程序一起运行，以为外部监控和管理系统提供附加的监控和接口。同时，您可以创建模块并扩展mgrs以提供新功能。在这里，我们将通过ZabbixPython模块使用此扩展功能，其中该模块负责将总体集群状态和性能导出到ZabbixServer。ZabbixServer是执行监控的主要进程，可与ZabbixProxy和Agent进行交互，计算触发器，发送告警通知，存储数据。显然，您利用Zabbix不仅可以主动收集操作系统的传统指标，同时Zabbix模块将开始收集有关存储指标和性能的特定指标，并将其发送到Zabbix服务器。

这里有一些指标的示例：

•Ceph性能：I/O操作，带宽，延迟等

•存储利用率和概述

•OSD状态以及IN或UP的数量

•Mons和OSD数

•池和放置组的数量

•Ceph的总体状况等等

实验环境

这里不会介绍Ceph集群的安装，但是您可以在Ceph文档中找到有关如何进行安装的更多信息。我的存储集群是使用ceph-ansible安装的。

所使用的计算资源是具有相同配置的12个实例：2个CPU内核和4GBRAM，具体如下：

•3个“监控和管理器”节点（并置）

•3个OSD节点，每个节点3个磁盘（总共9个OSD）

•2个MDS节点

•2个RADOS网关节点

•1个AnsibleMgmt节点

•1个Zabbix服务器节点并置（Zabbix服务器，MariaDB服务器和Zabbix前端）

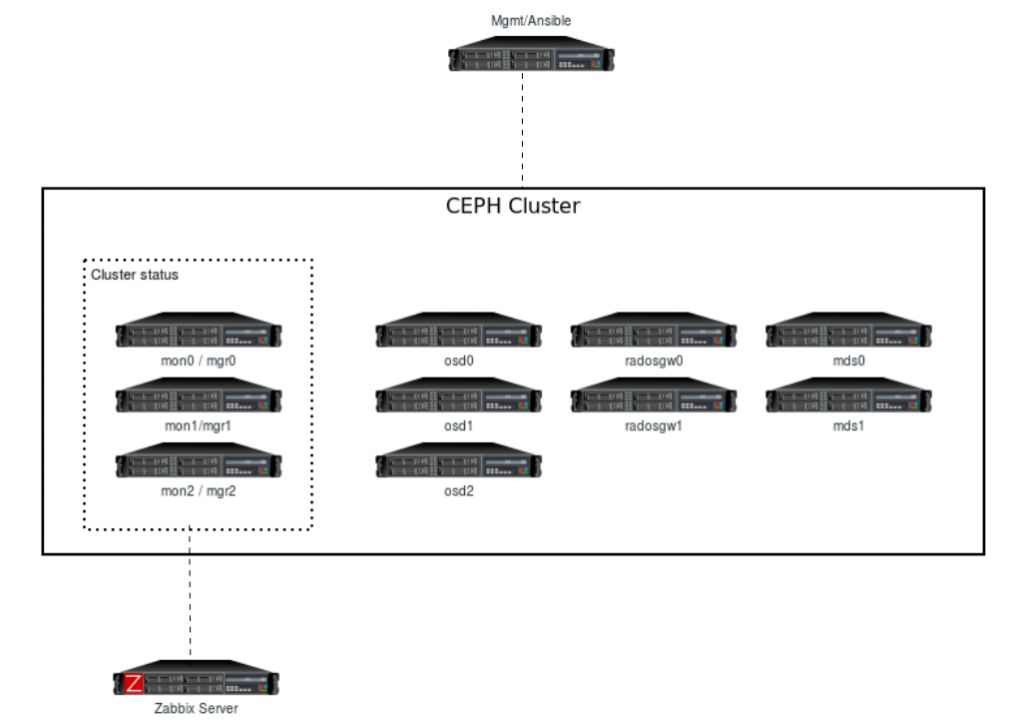

图1–实验环境拓扑图

使用的软件资源：

·  所有实例的基本操作系统：RedHatEnterpriseLinux7.7

·       群集存储节点：RedHatCephStorage4.0

·       管理与自动化：Ansible2.8

·       监控：Zabbix4.4

考虑到集群已安装并准备就绪，以下是运行状况，服务和任务状态：

[user@mons-0~]$sudoceph-s
cluster:
id:7f528221-4110-40d7-84ff-5fbf939dd451
health:HEALTH_OK
services:
mon:3daemons,quorummons-1,mons-2,mons-0(age37m)
mgr:mons-0(active,since3d),standbys:mons-1,mons-2
mds:cephfs:1{0=mdss-0=up:active}1up:standby
osd:9osds:9up(since35m),9in(since3d)
rgw:2daemonsactive(rgws-0.rgw0,rgws-1.rgw0)
taskstatus:
data:
pools:8pools,312pgs
objects:248objects,6.1KiB
usage:9.1GiBused,252GiB/261GiBavail
pgs:312active+clean

Zabbix模块包含在ceph mgr包中，您必须在启用管理器服务的情况下部署ceph集群。您应该在其中一个ceph mgr节点中使用单个命令启用Zabbix模块：

[user@mons-0 ~]$ sudo ceph mgr module enable zabbix

可以通过以下命令检查是否启用了Zabbix模块：

[user@mons-0 ~]$ sudo ceph mgr module ls | head -5

{

"enabled_modules": [

"dashboard",

"prometheus",

"zabbix"

将数据从Ceph集群发送到Zabbix

该解决方案使用Zabbix Sender程序，它是一个命令行工具，可用于将性能数据发送到Zabbix Server以进行处理。Zabbix Sender程序通常用在长时间运行的用户脚本中，用于定期发送可用的性能数据。Zabbix Sender可以用包管理器将其安装在大多数发行版上。您应该在所有运行ceph-mgr的服务器上安装zabbix_sender可执行文件，以实现高可用性。

让我们启用Zabbix仓库并在所有Ceph管理器节点中安装zabbix_sender：

[user@mons-0 ~]$ sudo rpm -Uvh https://repo.zabbix.com/zabbix/4.4/rhel/7/x86_64/zabbix-release-4.4-1.el7.noarch.rpm

[user@mons-0 ~]$ sudo yum clean all

[user@mons-0 ~]$ sudo yum install zabbix-sender -y

或者，您可以使其自动化并使用Ansible在三个mgrs节点中一次运行这些命令：

[user@mgmt ~]$ ansible mgrs -m command -a "sudo rpm -Uvh https://repo.zabbix.com/zabbix/4.4/rhel/7/x86_64/zabbix-release-4.4-1.el7.noarch.rpm"

[user@mgmt ~]$ ansible mgrs -m command -a "sudo yum clean all"

[user@mgmt ~]$ ansible mgrs -m command -a "sudo yum install zabbix-sender -y"

配置模块

在理解了一切工作原理之后，您只需要进行一些配置就可以使该模块正常工作：

•zabbix_host：这是zabbix_sender将项目作为陷阱发送到的Zabbix服务器主机名或IP地址。

•identifier：这是Zabbix中的Ceph集群标识符参数。它控制将监控项发送到Zabbix时用作源的标识符/主机名。这应该与Zabbix Server中的主机名匹配。如果不配置标识符参数，则该参数在将数据发送到Zabbix Server时将使用集群的ceph-<fsid>。例如，这将是ceph-c6d33a98-8e90-790f-bd3a-1d22d8a7d354

您还可以改变许多其他默认配置及其默认值：

•zabbix_port：10051–这是运行Zabbix服务器的TCP端口

•zabbix_sender：/usr/bin/zabbix_sender–Zabbix sender默认二进制文件的路径

•间隔：60–zabbix_sender将为Zabbix Server发送数据的指定时间段的更新间隔。默认值为60秒。

配置密钥

可以在具有适当cephx凭据的任何服务器上设置配置密钥，这些通常是Monitors，其中client.admin密钥可用。

[user@mons-0 ~]$ sudo ceph zabbix config-set zabbix_host zabbix.lab.example

[user@mons-0 ~]$ sudo ceph zabbix config-set identifier ceph4-cluster-example

[user@mons-0 ~]$ sudo ceph zabbix config-set interval 120

也可以使用以下命令显示模块的当前配置：

[user@mons-0 ~]$ sudo ceph zabbix config-show

{"zabbix_port": 10051, "zabbix_host": "zabbix.lab.example", "identifier": "ceph4-cluster-example", "zabbix_sender": "/usr/bin/zabbix_sender", "interval": 120}

首先，导入模板。在Zabbix世界中，模板是一组可以方便地应用于多个主机的实体。实体可以是项目，触发器，图形，发现规则等。模板基础是监控项。请记住，监控项是您要从主机接收的特定数据。当模板链接到主机时，模板的所有实体都将添加到主机。模板直接分配给每个主机独立的实体。

下载用于Ceph的Zabbix模板，该模板在XML目录中位于源目录中。完整在本地下载模板文件很重要，否则下一步将无法导入。

[user@mylaptop ~]$ curl

https://raw.githubusercontent.com/ceph/ceph/master/src/pybind/mgr/zabbix/zabbix_template.xml -o zabbix_template.xml

要导入模板，请执行以下操作：

•转到：配置→模板

•单击右侧的导入

•选择导入文件

•点击导入按钮

•点击导入

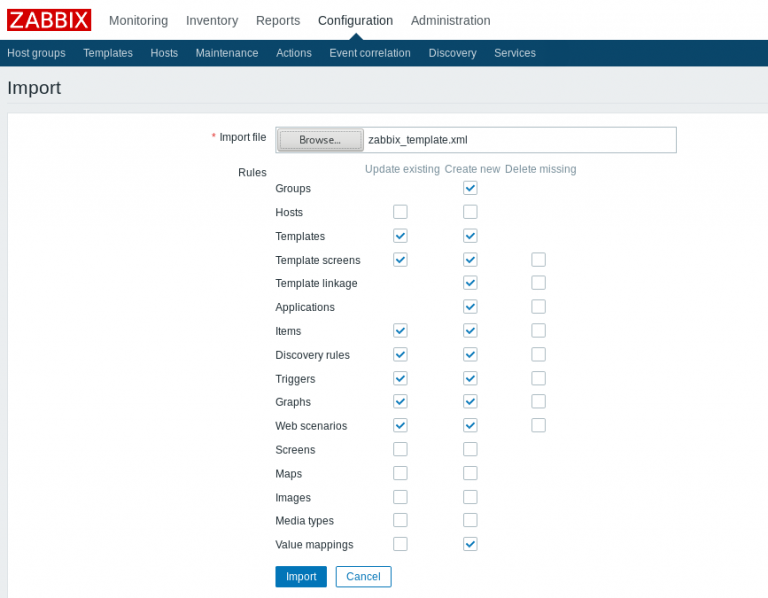

图2–导入Zabbix模板

导入成功或失败消息将显示在前端。

在Zabbix前端中配置主机并链接到新创建的模板：

•转到：配置→主机

•单击右侧的“创建主机”按钮

•输入主机名和组

•并链接Ceph模板

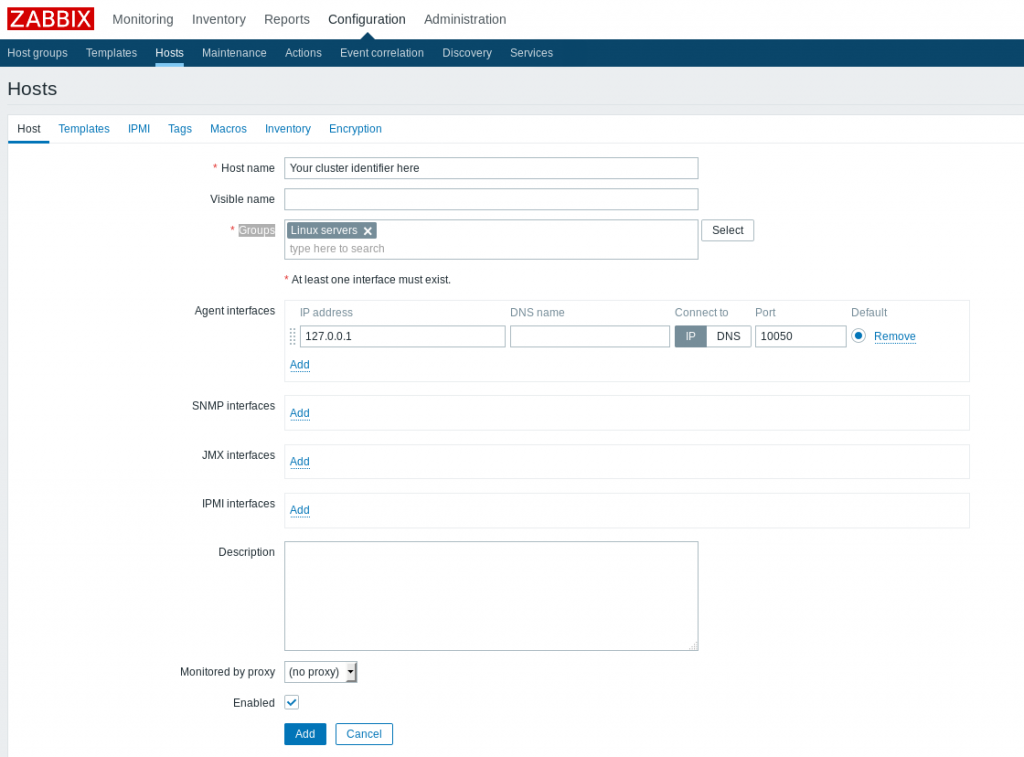

图3–创建您的Ceph集群主机并添加到组

主机名和组是必填字段。确保主机具有与Cephconfig-key参数中配置的标识符相同的名称。我们有许多可用的组，您可以选择一个或创建一个新的组。本实验选择的主机组的Linux servers。

在模板选项卡，选择ceph-mgr Zabbix module，你之前已经导入并点击Select后Add按钮。

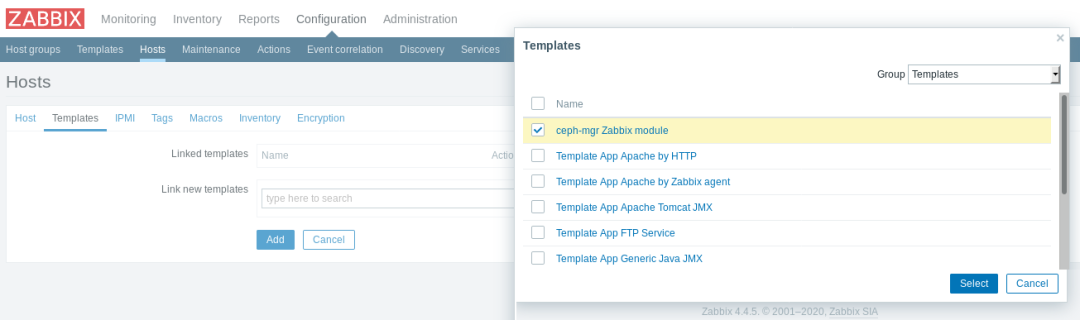

图4–将Ceph模板链接到主机

配置完成，几分钟后，数据应开始出现在Zabbix Web界面中，并且在“监控>最新数据”菜单下，将开始为主机填充图形。模板中已经配置了许多触发器，如果您配置了动作和操作，这些触发器将发出通知。

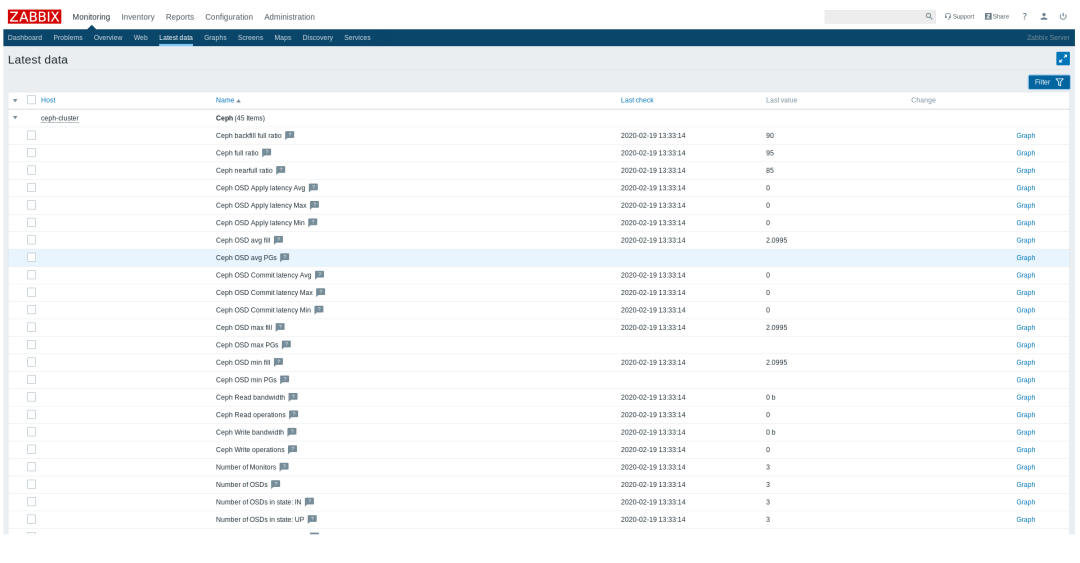

图5–Zabbix收集的最新数据

收集数据之后，您可以轻松地创建自己的Ceph仪表板：

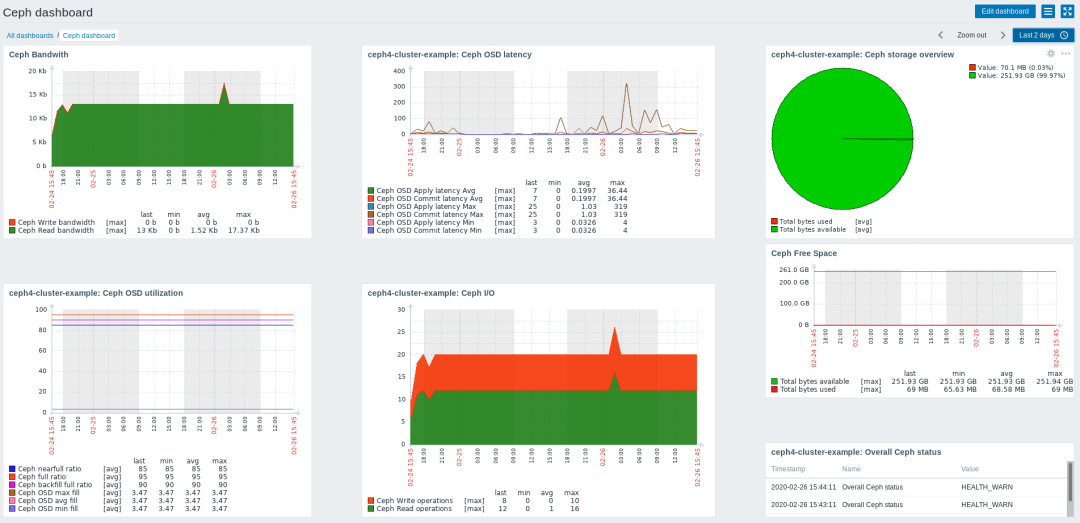

图6–ZabbixCeph仪表板

Alessandro Silva在RedHat担任高级云成功架构师，负责为拉丁美洲的战略客户提供有关CloudAdoption的支持。他是RedHat认证的架构师，LPIC-3安全专家，也是巴西最早的Zabbix认证专家之一。他是Zabbix的拥护者，并在包括ZabbixConferenceLatam2016在内的各种会议上进行了大量演讲，当时他介绍了Zabbix Security Insights解决方案。
