【Z投稿】Zabbix-通过HMC监控IBM小机硬件

作者： 王鸿瑞，多年IT行业监控、自动化、大数据等方面就职经验，，曾就职于中软、邯郸银行， 目前就职于北京XXXX信息技术有限公司。

1.整体描述⇗

IBM的小型机通常都使用IBM HMC进行硬件管理，所以我们也通过HMC来获取采集其所管理的IBM小型机的硬件状态信息，从而用于监控。 思路：

--配置IBM小型机的HMC管理口；

--IBM HMC通过小型机的HMC管理口进行硬件管理；

--开启IBM HMC的ssh远程连接；

--配置Zabbix链接IBM HMC执行hmc管理命令获取硬件信息。

2.配置IBM小型机HMC管理口⇗

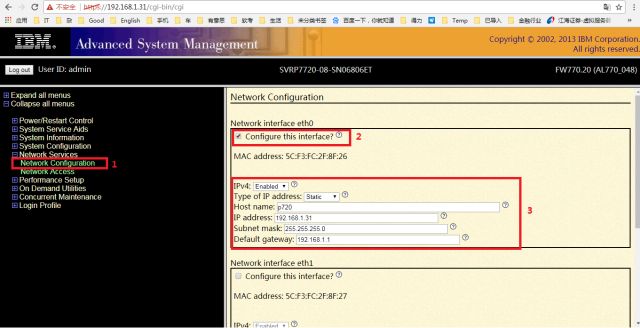

IBM的小型机配有两个HMC管理口，两个HMC管理口上默认配置的IP地址为169.254.2.147、169.254.3.147。 HMC管理口上提供了ASMI（Advanced System Management Interface）接口，通过WEB浏览器输入https://HMC口IP地址， 可以访问ASMI，默认的用户名密码为admin/admin。我们可以通过ASMI更改HMC管理口的IP地址，以匹配IBM HMC的网段，从而纳入IBM HMC管理。

注：确保HMC管理口上的IP地址与IBM HMC的地址可以连通

3.配置IBM HMC管理小型机⇗

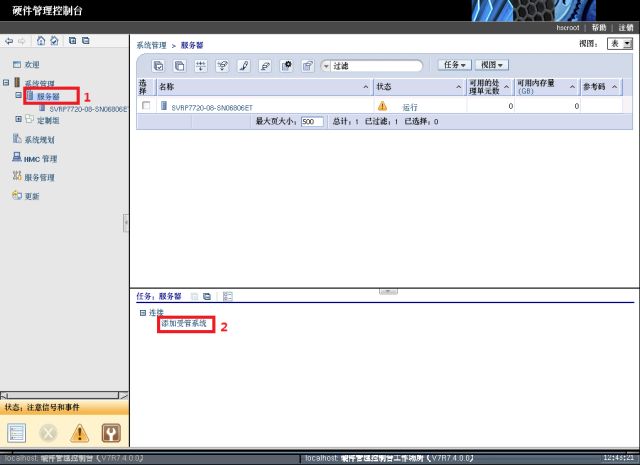

BM HMC和小型机的HMC管理口连通后，通过登录IBM HMC的管理界面，默认用户名密码为hscroot/abc123， 点击添加主机，如下图：

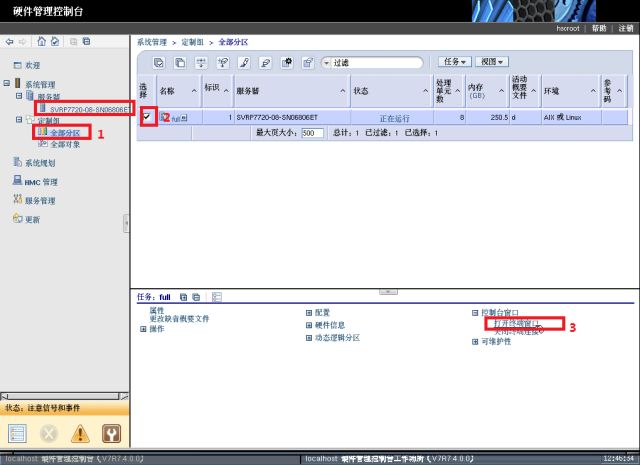

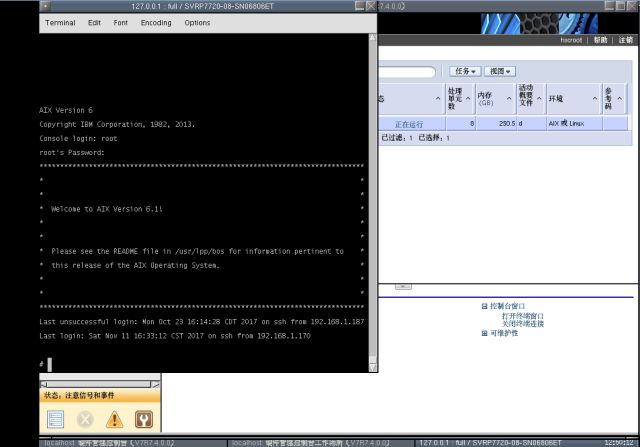

可以看到“服务器”下已经有添加的主机，点击“全部分区”下的指定主机的分区“full”，再点击“打开终端窗口”, 就可以连接到分区操作系统进行命令行操作，如下两张图：

4.开启IBM HMC远程连接⇗

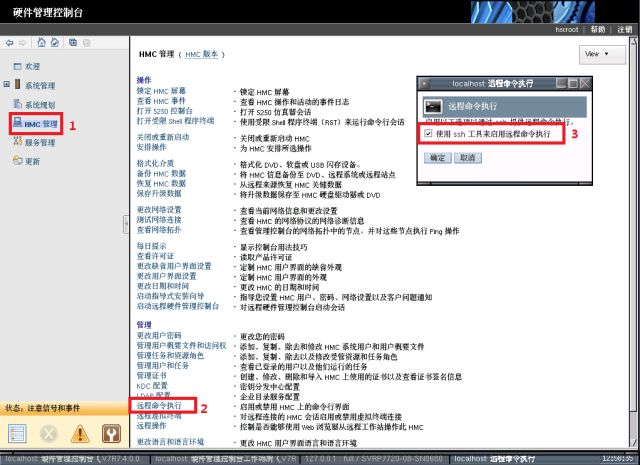

为了能够远程连上IBM HMC执行管理命令，需要开启IBM HMC的ssh功能，开启方法如下：

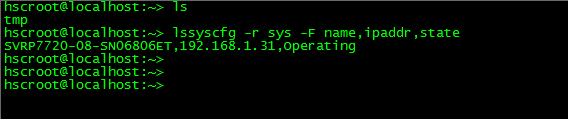

通过ssh登录IBM HMC， 执行命令，效果如下：

name列是当前的IBM HMC管理的所有小机的名称，这些名称在后面添加被管小机监控项时会用到

5.Zabbix通过IBM HMC实现小机带外监控⇗

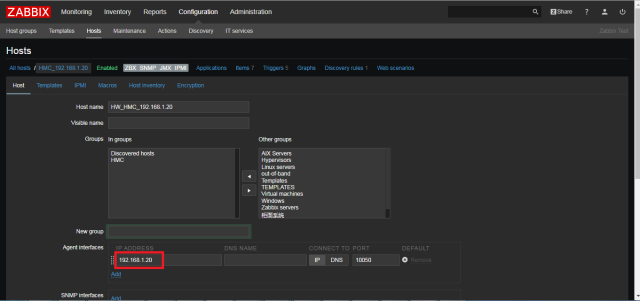

5.1 添加IBM HMC监控主机

主机地址填写IBM HMC的地址

5.2 监控被管小机运行状态

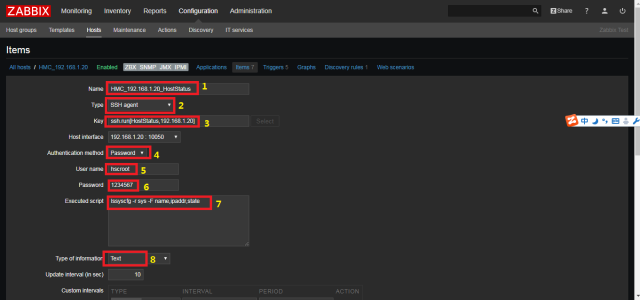

5.2.1 添加监控项-IBM HMC管理的小机状态

ITEM NAME: HMC_192.168.1.20_HostStatus

#中间的IP为IBM HMC地址

Type： SSH agent

Key： ssh.run[HostStatus,192.168.1.20]

#里面的IP是要ssh连接的地址

Authentication method: Password

User name: hscroot      #IBM HMC的登录用户名

Password: 1234567         #IBM HMC的登录密码

Executed script: lssyscfg -r -sys -F name,ipaddr,state

 #IBM HMC的管理命令

Type of informatior: Text       #命令返回值的类型

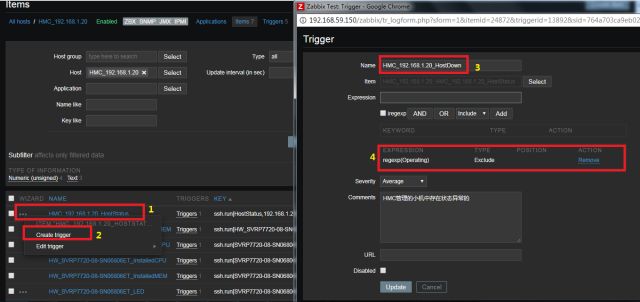

5.2.2 添加触发器-被管小机状态非运行告警

选中新创建的ITEM，点击“Create Trgger”

Trigger Name: HMC_192.168.1.20_HostDown

Expression：

Servirtiy： Average（一般严重）

5.3 监控被管小机CPU物理损坏

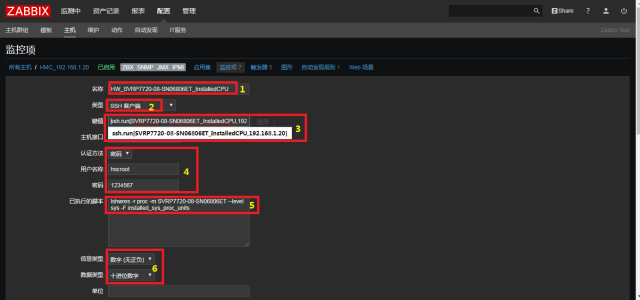

5.3.1 添加监控项-被管小机安装CPU数量

Name: HW_SVRP7720-08-SN06806ET_InstalledCPU

#HW前缀，中间为被管小机的名称

Type：SSH agent

Key：ssh.run[SVRP7720-08-SN06806ET_InstalledCPU,192.168.1.20]

#IP地址为IBM HMC地址

User name/Password : hscroot/1234567

 #IBM HMC 的登录用户名密码

Executed script: lshwres -r proc -m SVRP7720-08-SN06806ET --level sys -F installed_sys_proc_units

 #显示被管小机已安装CPU数量的IBM HMC命令

Information Type： Number(unsigned)

  #数字（无正负）

Data Type: Decimal                       #十进制数字

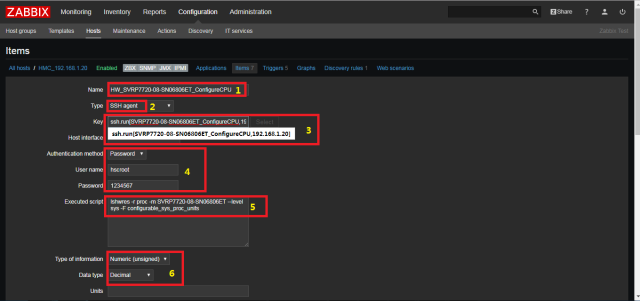

5.3.2 添加监控项-被管小机可配置CPU数量

Name: HW_SVRP7720-08-SN06806ET_ConfigureCPU

#HW前缀，中间为被管小机的名称

Type： SSH agent

Key： ssh.run[SVRP7720-08-SN06806ET_ConfigureCPU,192.168.1.20]

#IP地址为IBM HMC地址

User name/Password :  hscroot/1234567

#IBM HMC 的登录用户名密码

Executed script: lshwres -r proc -m SVRP7720-08-SN06806ET --level sys -F configurable_sys_proc_units

#显示被管小机已安装CPU数量的IBM HMC命令

Information Type： Number(unsigned)

#数字（无正负）

Data Type: Decimal                       #十进制数字

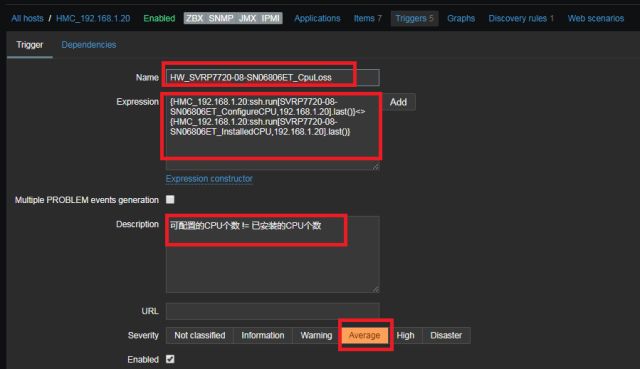

5.3.3 添加触发器-被管小机安装CPU不等于可配置CPU数量告警

5.4 监控被管小机MEM物理损坏

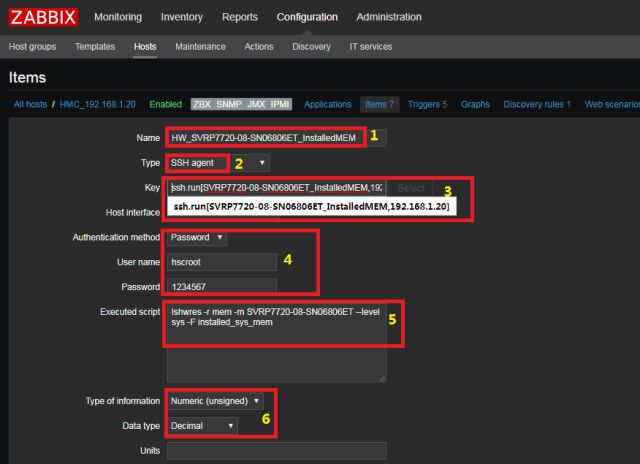

5.4.1 添加监控项-被管小机安装MEM大小

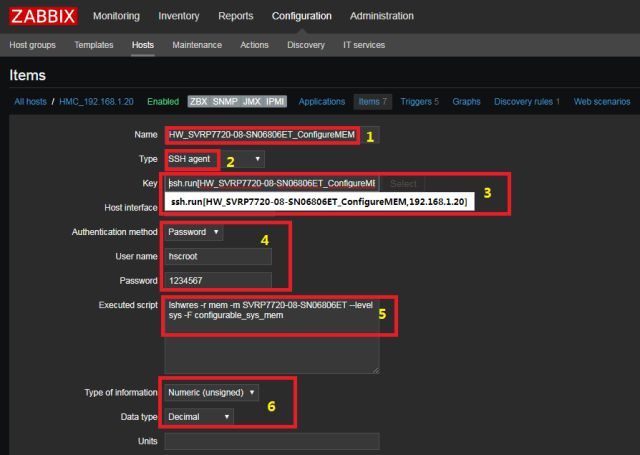

5.4.2 添加监控项-被管小机可配置MEM大小

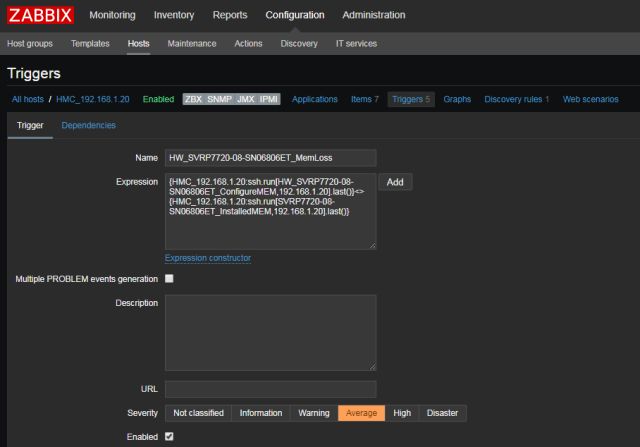

5.4.3 添加触发器-被管小机安装MEM不等于可配置MEM大小告警

5.5 监控被管小机LED灯状态

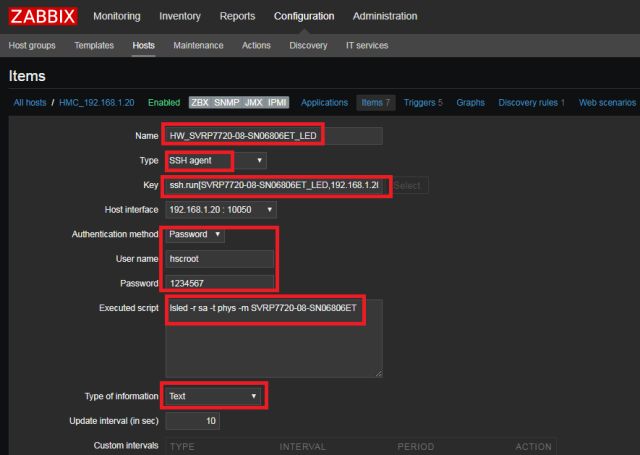

5.5.1 添加监控项-被管小机LED灯状态

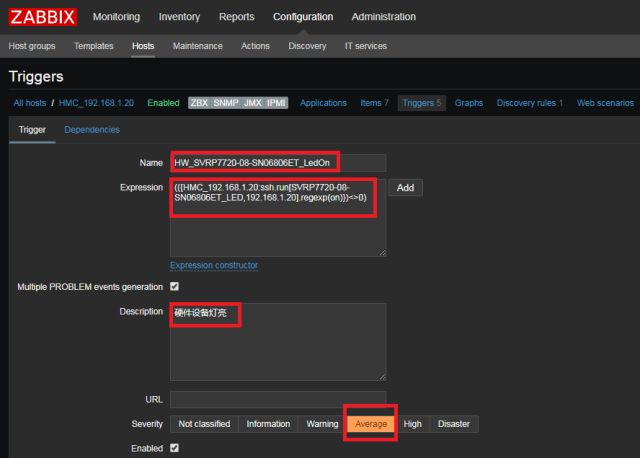

5.5.2 添加触发器-被管小机LED灯亮告警

5.6 监控被管小机Lpar状态

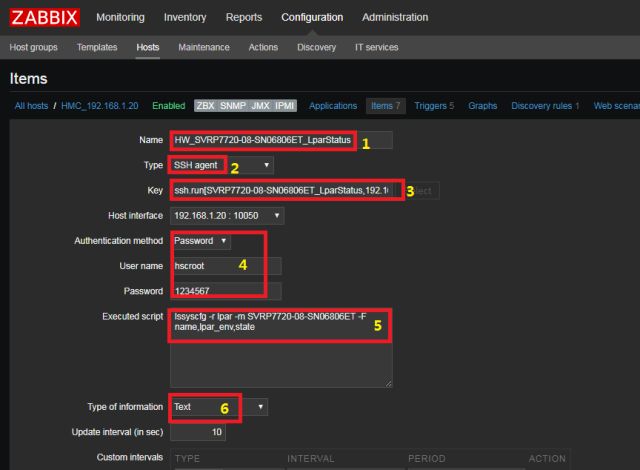

5.6.1 添加监控项-被管小机Lpar状态

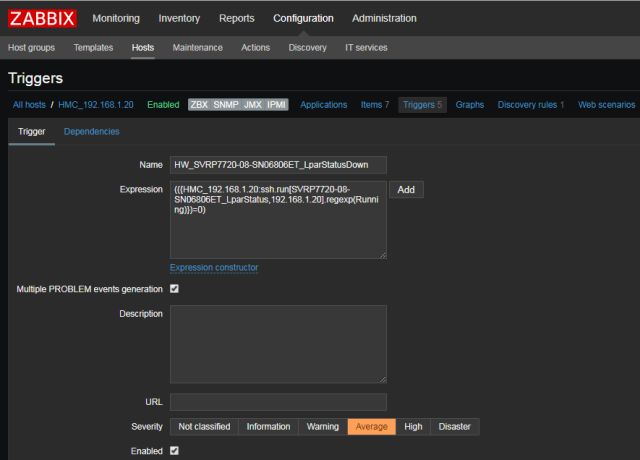

5.6.2 添加触发器-被管小机Lpar状态非运行告警

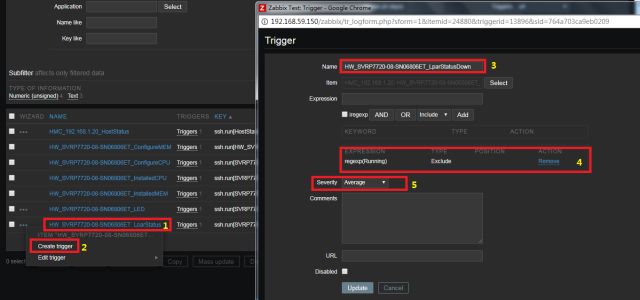

选中新创建的ITEM，点击“Create Trgger”

Trigger Name: HW_SVRP7720-08-SN06806ET_LparStatusDown

Expression：

Servirtiy： Average（一般严重）

从trgger中查看该触发器内容：
