在之前的两个系列文章里，分别讲述了计算虚拟化和存储虚拟化，现在我们终于可以讲解最后一个虚拟化技术，就是网络虚拟化，实际是网络功能虚拟化，即NFV技术；现在我们开始讲解云计算的第三组件——网络资源，及对应的虚拟化技术。
首先我们需要知道什么是NFV，即什么是网络功能虚拟化。
在云计算数据中心，服务器虚拟化和存储虚拟化均已经越来越普及，并且被验证为成熟可行的技术方案，考虑到数据中心三大资源（服务器资源，存储资源，网络资源），于是人们自然而然的在思考，能不能将数据中心的最后一类资源（即网络资源）也虚拟化，实现网络资源利用率的最大化。
网络资源主要包括，我们所熟知的各类网络设备，比如路由器，交换机，防火墙，负载均衡器等；实际这些网络设备，从本质上讲，就是服务器，只不过是功能高度专业化和定制化的服务器，比如专门提供安全功能的防火墙，专门提供负载均衡功能的负载均衡器等。
所以网络设备虚拟化的思路，实际和服务器虚拟化的思路一致，即将网络设备的软件功能与底层硬件相分离，实现软硬件解耦，通过软件实现各类常见的网络功能（比如路由器功能，交换机功能，防火墙功能等），再将这些软件实现的网络功能，运行在通用的底层硬件之上（比如通用的X86硬件架构之上）。

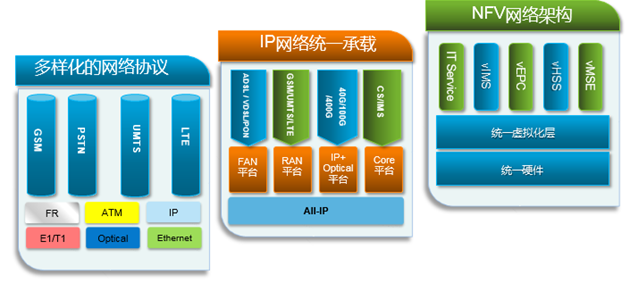

这样实现的网络设备虚拟化技术（或称之为网络功能虚拟化技术），就是我们这篇文章主要讲解的NFV（Network Function Virtualization，网络功能虚拟化技术）；从传统网络设备，到NFV的转变，如下所示：
根据上图所示，可以看到传统网络设备，是专业化的网络功能，运行在专业化的硬件平台之上；而NFV的核心思想是实现上层软件与底层硬件的解耦（软硬件解耦），使得软件定义网络功能，让软件实现的网络功能，运行在通用的服务器硬件平台之上（比如通用的X86硬件平台）。
NFV（即网络功能虚拟化）所带来的好处是显而易见的，因为传统网络设备，是高度专业化与定制化的，专业的网络功能，专业的硬件平台，意味着高昂的网络设备价格，并且高度封闭化的传统网络设备，扩展性也很差；而基于NFV，实现的网络功能虚拟化，使用软件定义的网络功能（比如软件实现的虚拟防火墙功能，软件实现的虚拟交换机功能等），和通用的硬件平台，意味着更低的成本，更好的扩展性。
另外需要说明的是，在云计算数据中心，实现的网络虚拟化技术，不仅仅是NFV（网络功能虚拟化）技术，还包括SDN（软件定义网络），和网络虚拟化技术；NFV，SDN和网络虚拟化技术，这三者是三类不同的技术，可以融合部署，彼此之间并不矛盾，本系列文章（云计算系列文章），主要讲解NFV，即网络功能虚拟化技术，实现网络设备的虚拟化，而SDN和网络虚拟化技术，会在另一个系列文章（SDN系列文章）里，进行详细讲解，感兴趣的读者，可以前往查阅另一个系列文章（SDN系列文章）。
上一个章节，大致阐明了NFV网络功能虚拟化的概念与定义，现在我们可以进一步深入探讨NFV架构实现。
在NFV框架里，将软件实现的网络功能，称之为VNF（Virtualized Network Function，虚拟化网络功能）；不同厂商可能开发不同的VNF，比如厂商A开发了虚拟防火墙功能的VNF，厂商B开发了虚拟交换机功能的VNF，服务提供商可以基于自己的需求，灵活选用VNF，并对不同的VNF组合使用（比如既选用了厂商A的虚拟防火墙功能VNF，也选用了厂商B的虚拟交换机功能VNF）。
那么如何保证不同厂商开发的不同VNF之间正常协同工作，将会是一大难题，同时如何保证所有的VNF均可以正常运行在通用硬件平台（比如X86硬件平台）之上，也是需要考虑的。
基于上述考虑，人们意识到VNF（虚拟化网络功能）的开发，应该是标准化的，需要有一个架构来约束各厂商开发VNF，确保所有的VNF之间可以相互协同工作，并且完全不依赖于特定的硬件平台，这个架构，就被称为NFV的ETSI架构（因为是ETSI组织最先提出的这个架构，所以被称为ETSI架构）。
如上一章节所述，NFV网络功能虚拟化，需要有架构约束，以保证不同厂商开发设计的虚拟化网络功能之间，可以协同工作；那么目前公认的NFV架构，就是NFV的ETSI架构，这一节就ETSI架构，进行系统性概述，全面了解NFV的ETSI架构的结构与组成。
ETSI（European Telecommunications Standards Institute）组织内的互联网规范小组（Internet Specification Group，ISG）在2013年启动，基于如下关键标准，提出了NFV架构：
解耦合：软件与硬件的完全分离
灵活性：自动化与可扩展的网络功能部署
动态操作：通过对网络状态的监控，来控制网络功能的运行参数

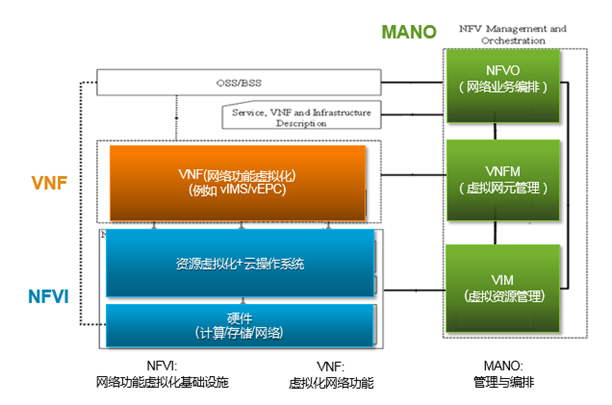

基于上述标准，提出的NFV架构，如下所示：
这个架构是VNF（虚拟化网络功能）标准化与开发工作的基础，被称之为ETSI NFV架构，它包含了三个主要模块，
网络功能虚拟化基础设施（Network Functions Virtualization Infrastructure，NFVI）模块：该模块主要用于底层硬件资源的虚拟化，使得上层软件功能，可以运行在虚拟化的硬件资源上（比如运行在虚拟机内，或容器内）。
虚拟网络功能（Virtualized Network Function，VNF）模块：该模块主要用于软件定义网络功能，用软件实现各类网络功能，比如虚拟防火墙功能，虚拟交换机功能等。
管理与编排（Management and Orchestration，MANO）模块：该模块与上述两个模块交互，主要用于管理所有的基础设施资源（即所有的底层硬件资源），基于VNF（虚拟网络功能）的需求，为VNF灵活分配底层硬件资源。
在上一个章节，我们对于NFV的ETSI架构，有了一个大致的全局认知，知道ETSI架构，主要由三大模块构成，包括NFVI模块，VNF模块，MANO模块。
那么在深入讲解NFV的ETSI架构之前，有必要先理解下ETSI架构；所谓存在即合理，ETSI架构包含三大主要模块，为什么需要这三个模块，还是值得我们去思考的。
VNF模块：该模块实现软件定义网络功能，原先丰富多样的网络设备，都可以被转化为丰富多样的虚拟化网络功能VNF，比如交换机转化为虚拟交换机vSwitch，防火墙转化为虚拟防火墙vFW，负载均衡器转化为虚拟负载均衡器vLB。
服务提供商，可以灵活选用（组合选用）各VNF功能，实现丰富多样的网络功能与服务；这充分体现了NFV的ETSI架构的关键标准之一，即灵活性（自动化与可扩展的网络功能部署）。
NFVI模块：VNF虚拟化网络功能，不得依赖于特定的硬件平台，需要和硬件实现完全解耦，这也是NFV的ETSI架构的关键标准之一，即解耦合（软件与硬件的完全分离）；硬件虚拟化可以充分使用底层硬件资源，并且提供通用的硬件平台（X86 CPU芯片，内存，存储等）。
NFVI模块实现底层硬件虚拟化之后，VNF虚拟化网络功能，运行在虚拟硬件平台（虚拟机，或容器）之上即可，VNF对于实际的底层物理硬件是不可见的，也就实现了全面的软硬件解耦。
MANO模块：VNF的启动和停止，新增和删除，都是非常灵活的，这也体现了网络功能部署的灵活性（NFV架构关键标准之一）；换言之，如果启动一个VNF，则需要为该VNF分配硬件资源，停止一个VNF，则需要将该VNF占用的硬件资源及时释放。
由此可见，我们还需要一个模块，能够基于VNF需求，灵活编排资源，这就是MANO模块；该模块可以管理VNF的部署与互连，并为VNF分配所需的硬件资源。
通过之前章节的讲述，我们对于NFV的ETSI架构有了初步全面的了解，知道了ETSI架构构成，及三大模块的主要职责，那么现在可以深入分析该NFV架构了。

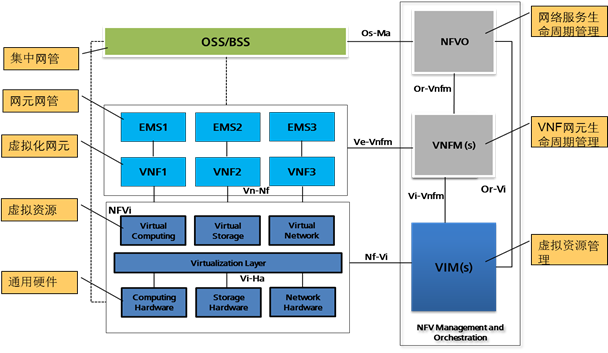

NFV的ETSI架构主要包含三个模块，每个模块还包括很多功能模块，比如MANO模块就包含了NFVO，VNFM，以及VIM三个功能模块，如果将所有的功能模块都列出，该NFV架构如下所示：
上图所示是更加细化的NFV架构图，列举出了三大模块包含的所有功能模块，并且详细定义了不同功能模块之间的参考连接点（比如MANO模块里的NFVO功能模块和VNFM功能模块的参考连接，就是Or-Vnfm）；现在开始，我们逐一讲解NFV架构里的三大模块（NFVI，VNF，和MANO模块）。
NFVI基础设施层

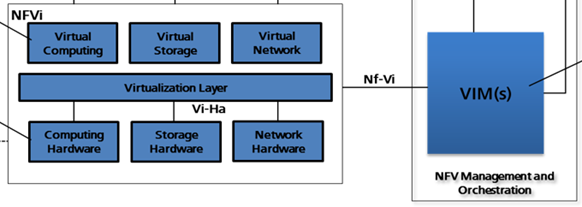

NFVI模块主要用于为上层VNF（虚拟化网络功能）提供硬件资源，其结构如上图所示。
NFVI模块，包含三大硬件资源（计算，存储，以及网络资源），（1）计算资源包括CPU，内存等资源；
（2）存储资源包括DAS直连存储，以及外置的SAN/ NAS存储设备；
（3）网络资源包括为VNF分配使用的网卡/端口等资源；这些都是通用硬件资源，不是专业化硬件资源。
但是上层VNF（虚拟化网络功能），不会直接运行在底层硬件之上，否则的话，就没有实现完全的软硬件解耦；所以底层的物理硬件资源，需要经由虚拟化层（比如Hypervisor），转化为虚拟化硬件资源（比如虚拟机，容器等），上层VNF运行在虚拟机环境里，实现软硬件完全解耦。
NFVI可以直接管理底层物理硬件资源，可以知晓底层硬件资源的使用状况，NFVI同时也可以管理虚拟化层（比如Hypervisor），以控制物理资源的虚拟化；最后，为了管理NFVI，MANO模块提供了VIM（Virtualized Infrastructure Manager，虚拟资源管理器）功能模块。
VNF虚拟网络功能层

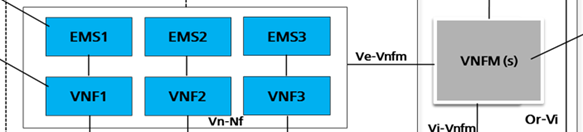

VNF模块主要用于实现虚拟化的网络功能，其包括VNF功能模块和EM功能模块；VNF功能模块指具体的虚拟化网络功能，EM（Element Management）模块是网元管理模块，用于管理对应的VNF虚拟化网络功能；具体的网络服务，可以由一个（或一组）VNF来实现。
如果某网络服务需要由一组VNF来实现，而该组内VNF之间并无依赖性，都是各自独立的VNF，我们将这组VNF称之为VNF集；比如移动虚拟vEPC（Virtual Evolved Packet Core），vEPC内MME负责用户认证，SGW负责转发用户数据包，这些VNF共同工作，但是各自独立实现自己的功能，彼此之间并无依赖性，各自实现的功能都是vEPC功能的一部分。
反之，如果该组内VNF之间存在依赖性，即数据流，必须先经过VNF1处理，再转给VNF2，之后转给VNF3，诸如此类，这被称为VNF转发流程图（VNF Forwarding Graph），或被称为服务链。

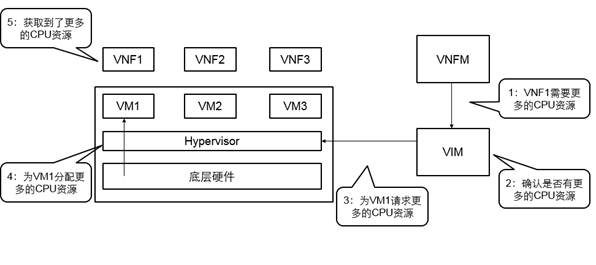

在ETSI的NFV架构中，MANO模块的VNFM（VNF Management）用于管理VNF的生命周期，包括实例化一个VNF，删除一个VNF，或者为某一VNF调整可用的硬件资源；如下所示VNF1需要更多的CPU资源，VNFM可以根据VNF1的需求，为其分配更多的CPU资源：

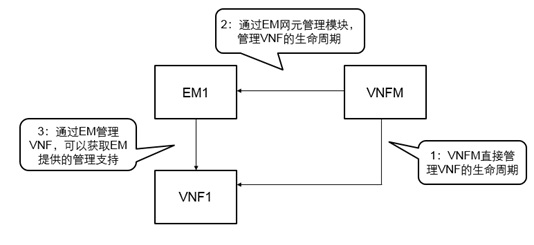

另外需要说明的是，VNF也有对应的EM（网元管理）模块，对其进行管理；所以VNFM管理VNF，可以直接进行管理，也可以通过EM进行管理，以从EM那里获取到更多的管理支持，如下：
MANO管理与编排层
当传统网络架构，朝向虚拟化网络架构演进时，服务提供商一般仍然想要沿用原有的网络管理系统（Operational and Business Support System，OSS/BSS），因为运维人员已经习惯了原有网管系统的操作界面和使用方法，贸然切换网管系统，会引起诸多不便，并且也会增加成本。

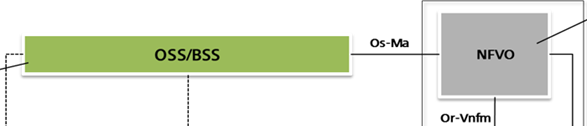

但是直接使用原有的OSS/BSS网管系统，并不能实现对于NFV系统的编排（比如管理VNF生命周期，管理底层硬件资源等）；于是NFV架构特意增加了NFVO功能模块，即NFV编排器，用于和传统的OSS/BSS网管系统对接。
这样，传统的网管系统可以通过NFVO功能模块，实现对于整个NFV系统的编排，这里的编排，包括，
（1）服务编排，指调用组合VNF虚拟化网络功能，以实现特定的网络服务，比如虚拟防火墙服务；
（2）资源编排，指调用底层硬件资源，比如为某一VNF分配硬件资源，或者有VNF被删除，释放硬件资源等。
综上，MANO内的三大功能模块
（1）VIM功能模块，用于管理底层硬件资源，以及资源的虚拟化；
（2）VNFM功能模块，用于管理VNF虚拟化网络功能的生命周期；
（3）NFVO功能模块，就是调用VIM模块，实现资源编排，以及调用VNFM模块，实现服务编排。
到这里为止，NFV的ETSI架构也就全部讲解完毕了，包括ETSI架构构成，三大模块，三大模块之间的协同工作等，但是之前章节的讲解，都是偏理论的讲解，略微枯燥晦涩，所以本章节会使用一个具体的例子，来形象表明NFV的ETSI架构的完整工作原理，及ETSI架构三大模块之间的协同工作。
需要说明的是，如下所示的NFV架构图，将相关功能模块之间的连接参考点，也都详细标出了，比如NFVO和VNFM之间参考连接点Or-Vnfm，VNFM和VIM之间的参考连接点Vi-Vnfm等。
直接逐一讲解上述所有参考连接点，是很晦涩的，并且虽然之前就上述NFV架构，进行了详细讲解，但是估计不少读者，对于该NFV架构的工作流程，还不是很理解，所以这里直接举个例子，来说明各功能模块之间，是如何协同工作，以最终实现网络功能的虚拟化，如下：

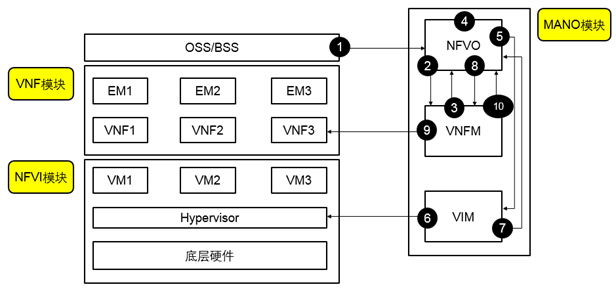

如上图所示，我们来看下如果要实例化（启动）一个VNF虚拟化网络功能，大致需要的步骤，如下：
1) 用户使用OSS/BSS网管系统，提出实例化（启动）一个VNF虚拟化网络功能的需求。
2) NFVO接收到OSS/BSS的实例化一个VNF的需求，将需求转给VNFM。
3) VNFM接收到NFVO转来的实例化一个VNF的需求，计算该VNF需要多少虚拟机，以及每个虚拟机需要多少资源，并将计算结果告知NFVO。
4) NFVO接收到VNFM发来的计算结果，因为NFVO是编排器，对于整个NFV系统都具有可视性，所以NFVO可以判断底层是否还有充足的硬件资源，去创建所需的虚拟机。
5) NFVO判断底层硬件资源充足，于是发起请求，请求VIM创建所需要的虚拟机。
6) VIM调用Hypervisor虚拟化层，创建所需要的虚拟机。
7) VIM将虚拟机创建结果（创建OK），返回给NFVO。
8) NFVO告知VNFM，所需要的虚拟机已经创建完毕。
9) VNFM在创建的虚拟机上，开始使用指定参数，启动并配置所需的VNF。
10) VNFM将VNF启动结果（启动成功），告知NFVO。
最终NFVO编排器，知道所需要的VNF虚拟化网络功能已成功实例化并运行，可以将结果进一步告知OSS网管系统，用户通过网管系统，得知VNF实例化成功。
以上就是一个简单的，基于NFV架构，启动VNF的工作流程，借用这个例子，我们应该对于NFV架构中所有功能模块，以及模块间的协同工作，应该很了解了。
现在我们知道NFV的ETSI架构工作原理了，最后我们需要知道NFV的具体落地使用场景。
NFV的技术讲解，到这里基本就告一段落了，接下来我们逐一看看NFV的使用场景；是不是所有的网络设备，都可以NFV化，答案是否定的，并不是所有的传统网络设备，都适合NFV化的；目前看来网络设备，主要分为：
Ø 专注于数据高速转发的网络设备，比如骨干交换机，骨干路由器等。
Ø 并不专注于数据的高速转发，而是需要更多的计算资源，进行各类业务处理，比如RR（路由反射器），需要较多的计算资源，进行业务路由的处理，比如防火墙，需要较多的计算资源，进行数据包分析，以实现网络安全功能。
其中第一类网络设备（专注于数据高速转发的网络设备），目前并不适合NFV化，因为NFV化的网络设备，在性能上都会有损耗。
而第二类网络设备（专注于业务处理的网络设备），比较适合NFV化，因为这类网络设备，本身就需要较多的计算资源（CPU，内存资源等），以完成丰富多样的网络业务处理。
如下列举了两类，NFV目前的主要使用场景：
网络基础设施虚拟化
如上所述，并不是所有网络基础设施（网络设备）都适合NFV化的，但是有一些网络设备，比较适合NFV化，这些网络设备，如下：
vRR（RR，路由反射器虚拟化）：RR路由反射器，需要处理海量的业务路由，并根据路由策略，判定这些业务路由，需要发往哪里；可以看到，RR并不进行业务数据的转发，而只是完成业务路由的处理与控制，所以RR对于数据转发性能要求不高，对于计算性能要求较高（因为要处理海量的业务路由），所以非常适合NFV化。
vCPE（CPE虚拟化）：CPE是用户边界路由器，主要用于在用户的不同分公司（分部）之间灵活创建VPN隧道；同样CPE设备对于数据转发性能要求不高，更专注于VPN业务处理上（创建VPN隧道，删除VPN隧道，处理VPN数据等），也非常适合NFV化；
vPE（PE虚拟化）：PE是服务提供商的边界路由器，主要用于在不同网络之间，创建MPLS VPN隧道，其更专注于MPLS VPN隧道的创建，和VPN路由的处理上，也非常适合NFV化。
vLB（LB，负载均衡器虚拟化）：负载均衡器主要用于将用户请求，基于特定算法，均匀分配到服务器池里的服务器上，其更专注于用户请求的分配处理上，也非常适合NFV化。
vFW（FW，防火墙虚拟化）：防火墙主要用于实现网络安全，其更加专注于数据包的分析，并对于特定数据包，实施特定的安全策略（阻塞，放行，或激活网络攻击防范），虽然对于数据转发性能也有要求，但是相较于高速转发设备，要求也没那么高，所以也比较适合NFV化。
综上，不难发现，RR，CPE，PE，LB，FW这些网络设备，主要都是专注于网络业务处理上（比如业务路由的处理，VPN业务的处理，MPLS VPN的处理，用户请求的处理，数据包的分析处理），对于数据转发的性能要求不高，所以都比较适合于NFV化。
移动通信网络虚拟化
vEPC（EPC虚拟化）：EPC分组核心网内，功能实体众多，包括MME，PGW，SGW等，每个功能实体需要完成的功能也很多，比如PGW需要完成NAT，IP分配，合法监听，防火墙等多种功能；毋庸置疑，EPC可以认为是最适合NFV化的场景，因为EPC能的设备所要实现的各项功能（比如NAT，IP分配，合法监听等），都非常适合于使用VNF虚拟化网络功能来实现。
vIMS（IMS虚拟化）：IMS虚拟化的理由和EPC虚拟化理由一致，也是网络内功能实体众多，所要实现的网络功能，也很繁多，这些纷繁复杂的网络功能，都非常适合于使用VNF虚拟化网络功能来实现。
最后，本篇文章主要讲述了云计算中心最后一个虚拟化组件，即网络资源虚拟化，也称为NFV网络功能虚拟化，用以实现各类网络设备的虚拟化；为了约束NFV网络功能虚拟化的实现，确保不同厂商开发设计的虚拟化网络功能VNF之间的协同工作，提出了NFV的ETSI架构；本篇文章就NFV的ETSI架构，也作了全面深入的剖析讲解。
