源码逐层分析Kubernetes 中的 Cgroup

我们知道 Linux cgroup
为 Docker
和 Kubernetes
等容器技术奠定了资源限制的基础。

Kubernetes
是一种管理和编排大量容器的工具。并且在配置或部署 Pod
时，用户可以通过资源的请求和限制将资源分配给单个容器。当 pod
出现故障并且状态为“OOMKilled”
时。背后隐藏着怎样的逻辑？哪个 Kubernetes
组件实际上在这里生效？

答案是Kubelet
，它运行在Kubernetes
集群的工作节点上，管理pod
的生命周期，连接到CRI、CNI、CSI
等运行时接口，通过cgroup
按照配置向pod
提供资源，并在使用超过时删除或OOMKilled pod
。

Cgroup 简介

Cgroups
是 Control Groups
的缩写，由 Linux
内核提供。用于限制、记录和隔离进程组使用的物理资源（CPU、内存、i/o
）。

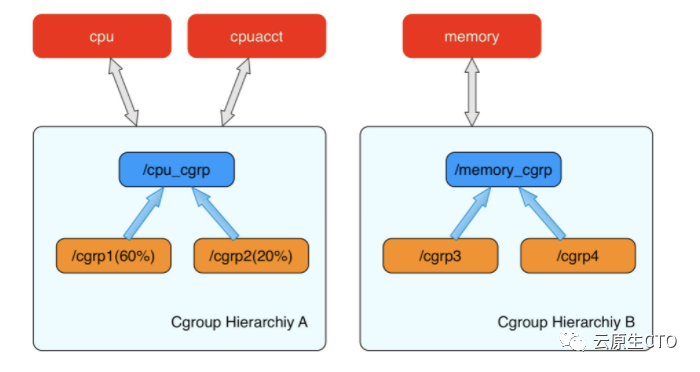

Cgroups
可以根据不同的资源类型，分别形成由多个子Cgroups
组成的树状结构，从上到下统一控制整个资源使用情况。

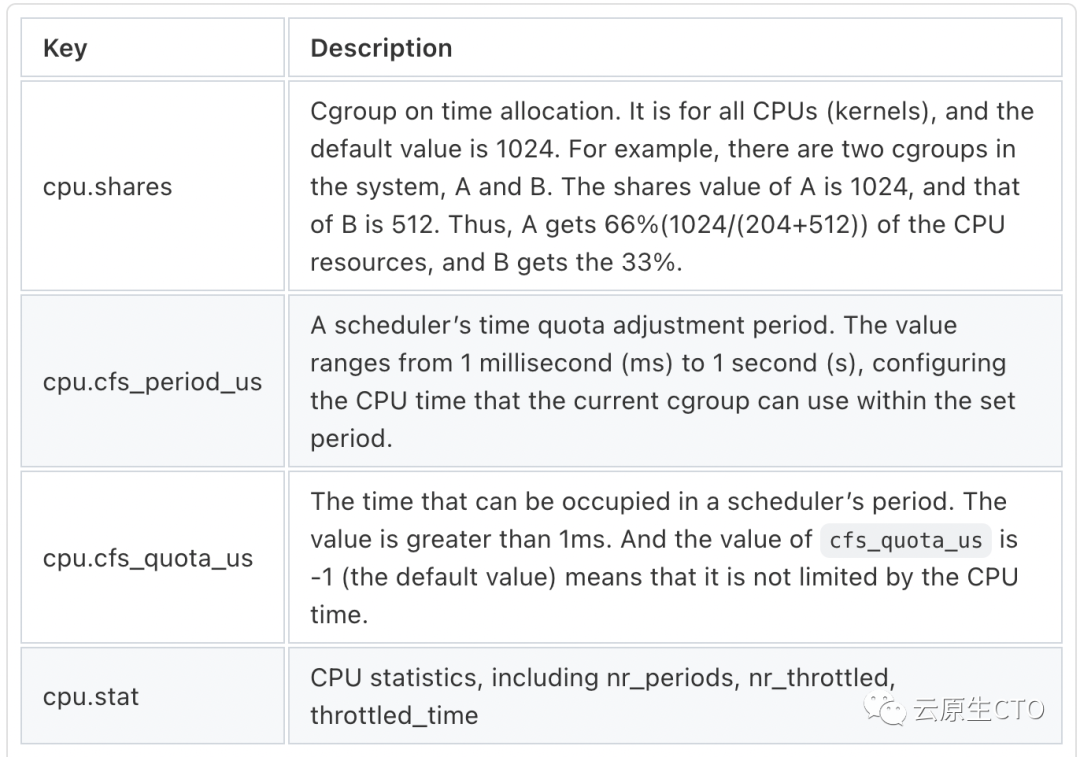

其中，CPU
子系统使用cgroups
虚拟文件系统的伪文件中独立存在的各个参数来限制进程访问CPU
。

K8s中的Cgroups

为了避免容器之间的资源竞争或Kubernetes
对主机的影响，kubelet
组件将依赖cgroups
来限制容器的资源使用。因为cgroups
可以限制多个进程资源，而kubelet
只能使用有限的资源，如CPU、内存、pid
和hugetlb
。

kubelet

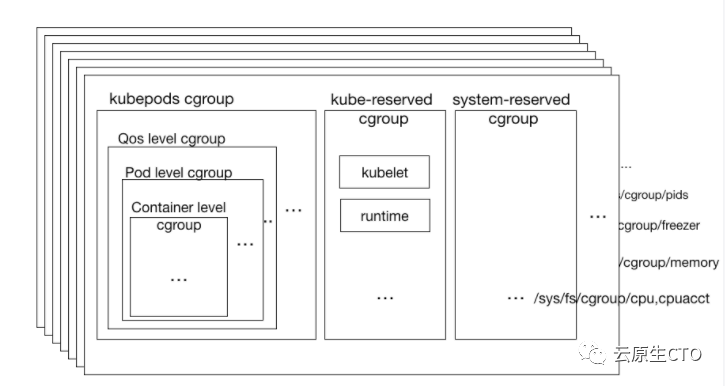

启动时，它会根据需要创建一个4层的cgroup
树。

• Node(root) cgroup
• QoS cgroup
• Pod cgroup
• Container cgroup

kubelet
中的所有cgroup
操作都是由其内部的containerManager
模块实现的，该模块通过cgroup
(从下到上)对资源使用进行逐层限制

container-> pod-> qos -> node(root)。

并将每一层抽象为一个资源管理模型，提供一个稳定的运行环境。

让我们自下而上地揭开k8s
中cgroup
实现的神秘面纱。如果您感兴趣，可以稍后深入研究源代码。

容器级别的Cgroup

容器级别cgroup
通常是限制Pod
资源最简单的方法，它通过配置在容器Pod
启动时传递给容器运行时的资源请求和限制来工作。实际调度的场景如下。

• 如果容器超出其内存限制，则可能终止该容器。如果它是可重新启动的，kubelet
  将重新启动它，就像处理任何其他类型的运行时故障一样。

• 如果容器超出了它的内存请求，那么每当节点耗尽内存时，它的Pod
  很可能会被逐出。

• 容器可能被允许，也可能不被允许在较长时间内超过其CPU
  限制。但是，它不会因为CPU
  占用过多而被杀死。

实现并不复杂。在generateContainerConfig
中生成一个ContainerConfig
，并在通过CRI
生成容器时传递它。

generateContainerConfig源码实现：https://github.com/kubernetes/kubernetes/blob/f0b7ad3ee06c5168fef5fa4f01fe445ece595f89/pkg/kubelet/kuberuntime/kuberuntime_container.go#L297

运行时有两个驱动程序，一个是systemd
，另一个是cgroupfs
。

cgroupfs
更简单。例如，为了限制内存和共享CPU
，它会将PID
写入相应的cgroup
任务文件，然后将相应的资源写入相应的内存cgroup
文件和CPU cgroup
文件。

该系统本身提供了一种cgroup
管理方法。所有的cgroup
编写操作都必须通过systemd
接口完成，手动修改cgroup
文件是不可行的。

cgroupfs
是Kubernetes
默认的驱动程序。因此，如果选择systemd
，则需要将kubelet
和运行时配置为systemd
驱动。

Pod级别的Cgroup

pod
可以配置多个容器，最常见的是一个业务容器加上多个sidecar
容器，如fluentd
。然而，它的资源设置并不是简单地添加所有容器的资源限制和请求，因为有些资源是在容器之间共享的，每个pod
都有一定的开销资源，比如由sandbox
容器或docker containerd-shim
(在1.22
中删除)使用的资源。另外，pod
在指定内存类型的卷时也会占用内存资源。那么如何方便对每个pod
进行资源核算，并将使用的资源合理纳入管理?

Kubernetes
引入了pod cgroup
，它授予每个pod
自己的cgroup
。它创建了一个pod<pod
。每个pod的UID> cgroup
为- cgroups-per-qos
(自1.6
以来默认为true
)。

那么Kubelet
如何计算Pod
所需的资源呢?

• 计算所有pod
  容器的CPU
  请求/限制和内存限制，并将CPU
  请求/限制转换为cpuhares
  和cpuQuota
  。

pod<UID>/cpu.shares = sum(pod.spec.containers.resources.requests[cpu])
pod<UID>/cpu.cfs_quota_us = sum(pod.spec.containers.resources.limits[cpu])
pod<UID>/memory.limit_in_bytes = sum(pod.spec.containers.resources.limits[memory])

• 只有pod cgroup
  的cpu
  。如果其中一个容器只指定请求而不指定限制，则将设置共享值，而不设置其限制值。

pod<UID>/cpu.shares = sum(pod.spec.containers.resources.requests[cpu])

• 只设置cpu
  。当无容器指定请求值或限制值时共享，即pod
  在资源空闲时使用所有节点资源，在资源受限时不获取任何资源，符合低优先级原则

pod<UID>/cpu.shares = 2

如果有兴趣，可以在ResourceConfigForPod
源码中阅读详细的计算。

ResourceConfigForPod源码：https://github.com/kubernetes/kubernetes/blob/cde45fb161c5a4bfa7cfe45dfd814f6cc95433f7/pkg/kubelet/cm/helpers_linux.go#L116

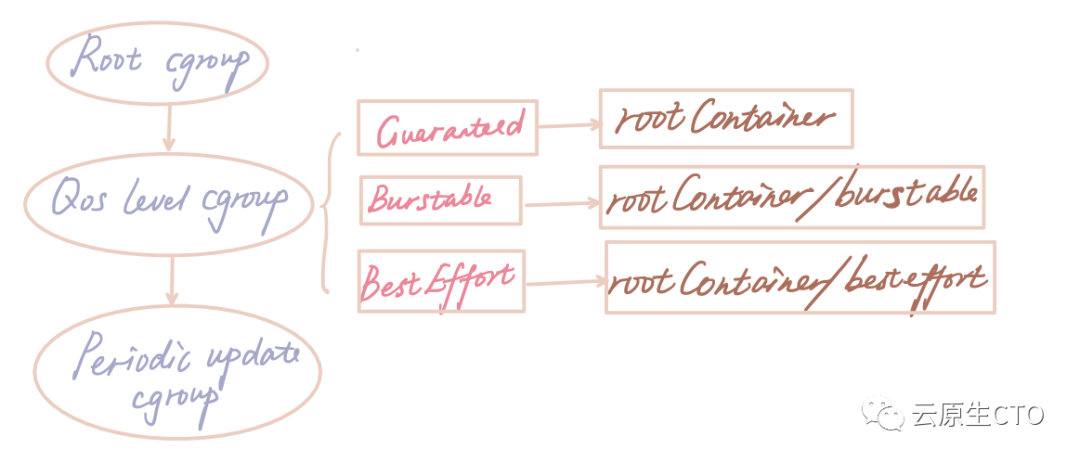

QoS级别的Cgroup

创建QoS
级别cgroup
时，同时使用与Pod
级别cgroup
相同的- cgroups-per-qos
参数。三种资源计费方法分别对应不同的QoS
级别。

• Guaranteed(保证型)
  ::由请求设置的值等于由限制设置的值。
• Burstable(突增型)
  :请求设置的值小于限制设置的值，但是!= 0。
• BestEffort(尽力而为型)
  :请求和限制设置的值都是0。

优先级是Guaranteed > Burstable > BestEffort

此时，可以将每个QoS cgroup
视为一个资源池，内部pod
可以在其中共享资源，并根据其优先级合理地获取资源。

保证型Pod Qos
将直接在RootCgroup/kubepods
中创建，因为内部Pod
已经设置了请求和限制本身，不需要cgroup
。

但是，Burstable Pod QoS
是在RootCgroup/kubepods/Burstable
中创建的，beststeffort Pod QoS
是在RootCgroup/kubepods/beststeffort
中创建的。由于不是所有的pod
和容器都指定了资源限制，我们需要Burstable
和bestfortcgroup
来避免在极端情况下无限占用资源，并在这个cgroup
中创建相应的pod
。

Kubelet
寻求提高资源效率，默认情况下没有对Qos
设置资源限制，以便Burstable
和BestEffort pod
可以在需要时使用足够的空闲资源。但是，当有保证的pod
需要资源时，低优先级pod
也需要及时释放资源。

那么如何?

对于CPU
等可压缩资源，可以通过CPU CFS
共享进行控制，按比例将资源分配给每个QoS pod
，确保在CPU
资源有限的情况下，每个pod
都能获得自己申请的资源。

下面列出了CPU
和内存限制的计算。

Burstable cgroup

ROOT/burstable/cpu.shares = max(sum(Burstable pods cpu requests）, 2)
ROOT/burstable/memory.limit_in_bytes = burstableLimit := allocatable — (qosMemoryRequests[v1.PodQOSGuaranteed] * percentReserve / 100

BestEffort cgroup

ROOT/besteffort/cpu.shares = 2
ROOT/besteffort/memory.limit_in_bytes = bestEffortLimit := burstableLimit — (qosMemoryRequests[v1.PodQOSBurstable] * percentReserve / 100)

启动这些cgroup
后，kubelet
将调用UpdateCgroups
方法定期更新这三个组的cgroup
资源限制，以尽可能快地响应更改。

启动started cgroup源码：https://github.com/kubernetes/kubernetes/blob/4d78db54a58e250b049c4fe17ac484e5c3ec662d/pkg/kubelet/cm/qos_container_manager_linux.go#L82

UpdateCgroups方法源码：https://github.com/kubernetes/kubernetes/blob/4d78db54a58e250b049c4fe17ac484e5c3ec662d/pkg/kubelet/cm/qos_container_manager_linux.go#L306

节点Node级别的Cgroup

对于节点级资源，Kubernetes
根据使用对象将节点资源分为三类。

• 业务流程使用的资源，即pod
  使用的资源。
• Kubernetes
  组件使用的资源，如kubelet
  和docker
  。
• 系统组件使用的资源，如logind
  、journald
  和其他进程。

一般来说，第二组和第三组的资源利用是相对稳定的，而第一组的资源利用需要加以限制，以确保系统在极端条件下保持稳定的服务。

Kubelet containerManager
将在Starting func
的根cgroup
下创建一个名为kubepods
的子cgroup
。然后将(createNodeAllocatableCgroups
)中的可分配资源写入kubepods
中对应的cgroup
文件，例如kubepods/cpu.share
。此外，节点的所有pod cgroup
都会存储在这个根cgroup
下，从而限制节点的所有pod
资源。

Starting func源码 : https://github.com/kubernetes/kubernetes/blob/2face135c730282320d7d7c9873e190e483bce6f/pkg/kubelet/cm/container_manager_linux.go#L608

createNodeAllocatableCgroups源码：https://github.com/kubernetes/kubernetes/blob/2face135c730282320d7d7c9873e190e483bce6f/pkg/kubelet/cm/node_container_manager_linux.go#L44

探索Cgroup文件

当我们迷失在如此多的概念中时，实践可以提高我们的理解。让我们通过将cgroup
信息写入实时操作

我使用了kind
工具，它可以通过本地docker
构建一个Kubernetes
集群。

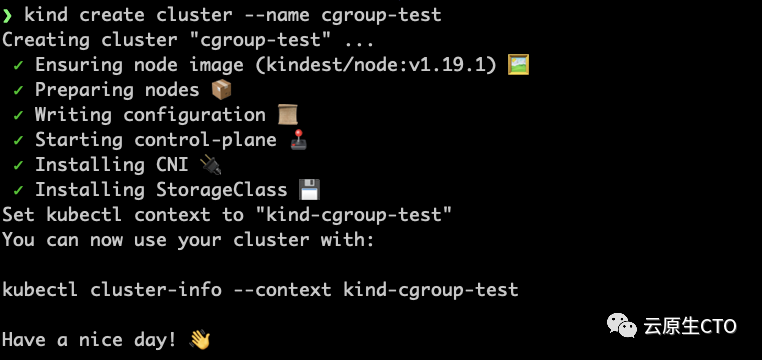

首先，创建集群。

kind工具部署kubernetes集群：https://kind.sigs.k8s.io/docs/user/quick-start/

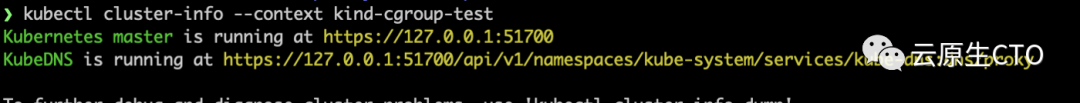

其次，使用创建的上下文。

kubectl cluster-info — context kind-cgroup-test

然后启动一个test pod

kubectl run test — image=busybox — limits "memory=100Mi" — command — /bin/sh -c "while true; do sleep 2; done"

并打印当前pod
资源。

kubectl get pods test -o=jsonpath=’{.spec.containers[0].resources}’{}%

现在，登录到集群并找到当前docker
进程。

然后执行docker exec -t -i 968f6927a1b6 bin/bash

找出运行pod
的进程。

ps aux | grep ‘/bin/sh’1606 ? Ss 0:00 /bin/sh -c while true; do sleep 2; done

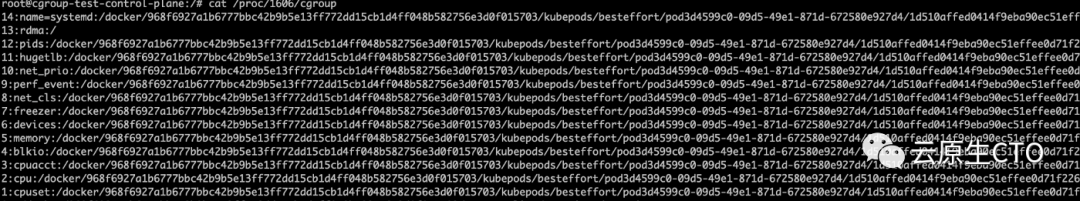

然后，直接检查cgroup
文件。

cat /proc/1606/cgroup

这里我们可以看到真正的cgroup
文件所在的路径，格式与上面提到的pod<pod. uid >
相同。例如，与内存相关的文件

5:memory:/docker/968f6927a1b6777bbc42b9b5e13ff772dd15cb1d4ff048b582756e3d0f015703/kubepods/besteffort/pod*

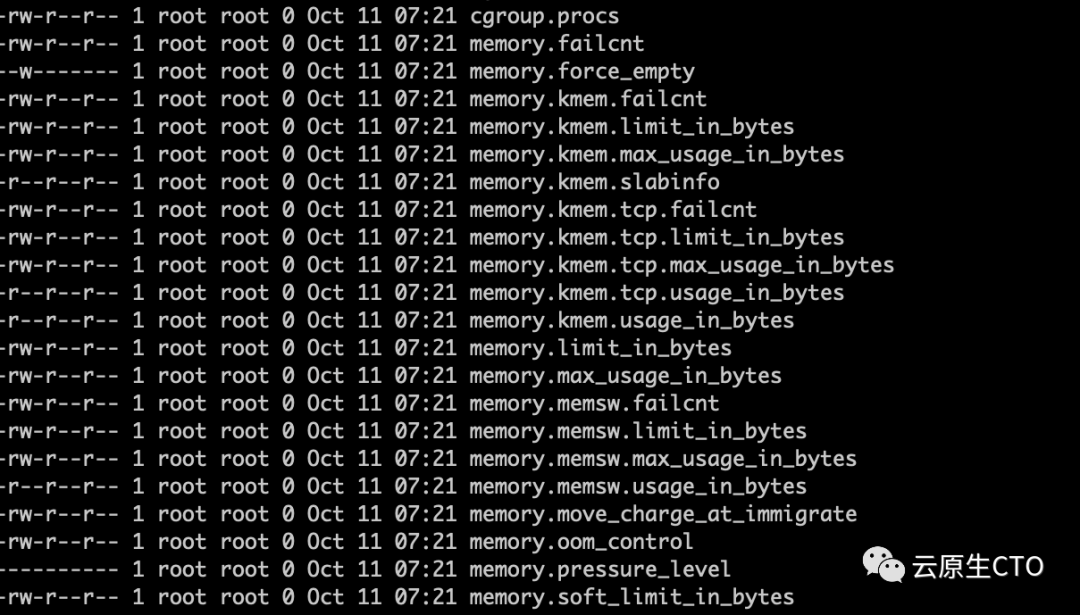

现在注意memory.limit
文件

ls -al /sys/fs/cgroup/memory/kubepods/burstable/pod05206322-d0f1–4ad9–90a6–7f59a9801fe3/

检查内存时显示值与设定值(100Mi
)一致。limit_in_bytes
文件。

cat /sys/fs/cgroup/memory/kubepods/burstable/pod05206322-d0f1–4ad9–90a6–7f59a9801fe3/memory.limit_in_bytes104857600

当我们在没有这些限制的情况下重新测试时，该值会变得更大，这是kubelet
的默认值。

结束

cgroup
技术为Containters
奠定了基础，Kubernetes
充分利用了该技术的优势。Kubernetes
通过合理的资源分配和利用，保证了业务(Pod
)和自身的可用性。此外，在源代码中通过Channel
实现事件调度需要技巧，很值得学习。
