考勤管理既是企业劳动认识管理的重要方面，同时也是企业财务管理的重要方面，因为它是和人、事都相关的方面。考勤管理系统需要和员工人事管理连接，同时需要连接工资管理系统等等，用于完成员工的升迁、工资、津贴、医疗保险、保险费、实际发放工资等。考勤管理有如下的实体信息：
Ø 员工考勤信息。包括的数据项有员工号、缺勤时间、缺勤类别等。
Ø 缺勤类别信息。包括的数据项有缺勤类别 、名称、描述等。
Ø 员工基本信息。包括的数据项有员工号、员工姓名、员工职务、员工所属部门等。
1、根据上面的设计规划出的实体有：考勤信息实体、员工基本信息实体、缺勤类型实体，分别完成其E-R图。
2、实体和实体之间的关系E-R图。
3、在上面的实体以及实体之间关系的基础上，形成数据库中的表格以及各个表格之间的关系。
答案：

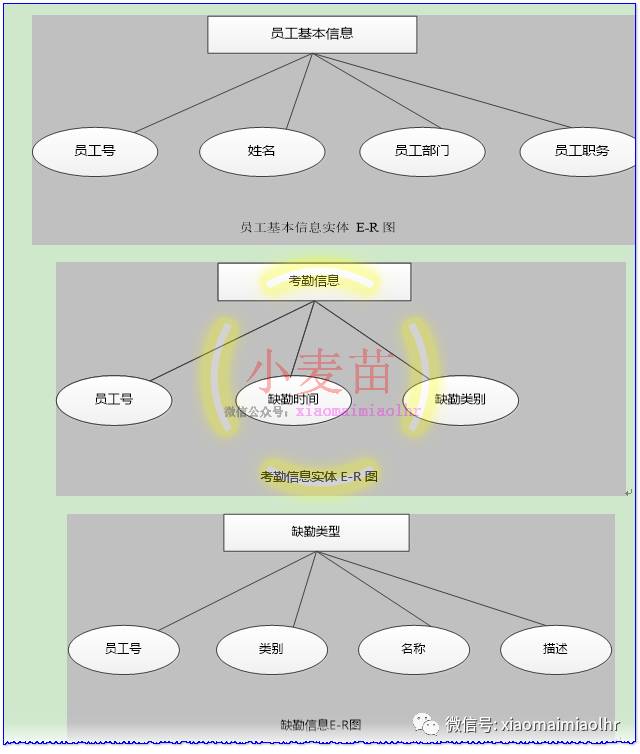

1、3个实体的E-R图如下：
2、实体与实体直接的E-R图：
3、表格信息如下：
表1 考勤信息表KP
列名 | 数据类型 | 可否为空 | 说明 |
EMP_NO | VARCHAR2(6) | NOT NULL | 员工号（主键一） |
QQ_DATE | DATE | NOT NULL | 时间（主键二） |
QQ_DAYNUMBER | NUMBER(3,1) | NULL | 缺勤天数 |
QQ_LB | VARCHAR2(3) | NULL | 缺勤类别（外键） |
QQ_REASON | VARCHAR2(10) | NULL | 缺勤理由 |
表2 缺勤类型表QQLB
列名 | 数据类型 | 可否为空 | 说明 |
QQ_LB | VARCHAR2(3) | NOT NULL | 缺勤类别（主键） |
QQ_MC | VARCHAR2(10) | NULL | 名称 |
QQ_MS | VARCHAR2(300) | NULL | 缺勤类型描述 |
表3 员工基本情况表YG
列名 | 数据类型 | 可否为空 | 说明 |
EMP_NO | VARCHAR2(6) | NOT NULL | 员工号（主键） |
EMP_NAME | VARCHAR2(10) | NULL | 员工姓名 |
EMP_ZW | VARCHAR2(10) | NULL | 员工职务 |
EMP_DEPARTMENT | VARCHAR2(10) | NULL | 员工部门 |
