DDD-事件总线实现架构原理分析

非普通程序员 2018-05-05
1309

@大鹏开源:别看我有点萌，我可以秒变大鹏😄



事件总线(EventBus),设计初衷是解耦系统模块间相互依赖，解耦事件发送者和事件消接收者，跨系统间的事件监听、订阅、消费。 对于DDD领域设计架构而言，会有领域事件这个概念

DDD领域事件架构简析

  • 领域事件是领域驱动设计(Domain Driven Design)中的一个概念，用于捕获我们所建模的领域中所发生过的事情。


  • 领域事件是一个领域模型中极其重要的部分，用来表示领域中发生的事件。领域事件忽略不相关的领域活动，明确业务需求，只关注和跟踪有业务需要的事件或希望被通知的事情。

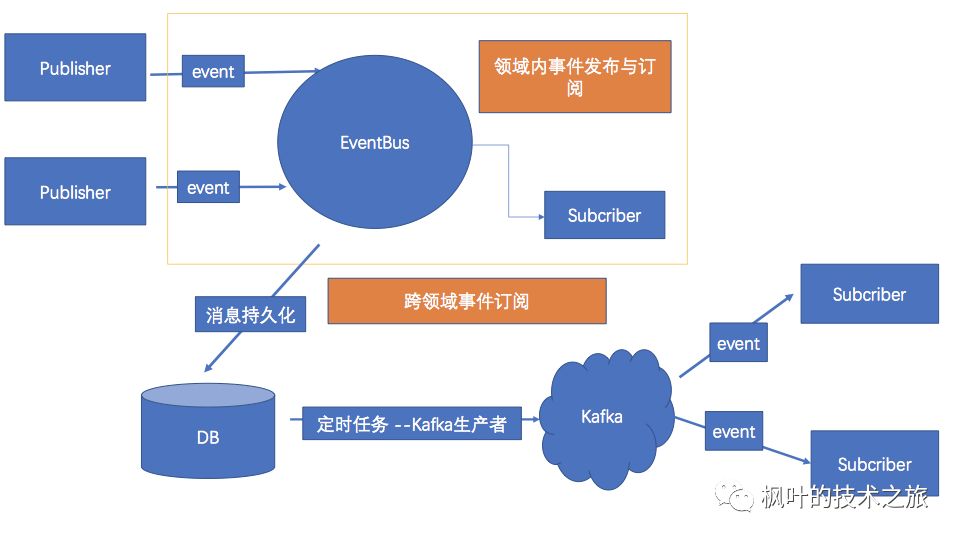

  • 结合领域事件和EventBus，我们来看一下基于Today中台架构的EventBus架构模型


领域内需要产生事件，然后会有监听者进行事件监听。在如此众多的事件中，需要一个消息总线对消息进行统一的管理。 消息总线的作用有：

  • 1.一个大的领域内的各小模块之间的事件的触发和订阅

  • 2.跨领域（跨JVM进程）之间的事件订阅

首先领域内某个方法发布事件，例如 registerUser()
方法执行成功后，会发布一个用户创建的事件。 这时候，我们只需要调用 EventBus
的 fireEvent()
方法，就会将事件发布出去，在 EventBus
内部，如果本领域内有订阅着订阅此事件， Eventbus
就会匹配消息的类型，然后进行相应事件的监听逻辑处理，这样就做到了领域内的事件监听和处理。

在这种情况下，事件的发布和订阅是强一致性的，两者在同一个处理过程中，当出现错误，触发事件方和订阅方的数据会一起回滚。

不管是领域内事件或者跨领域事件，在 EventBus
触发事件之后，都会选择将消息持久化到本地数据库。

  1. def fireEvent(event: Any): Unit = {
  2.   // 本地事件分发处理
  3.   dispatchEvent(event)
  4.  //持久化事件
  5.   persistenceEvent(event)
  6. }

Kafka事件消息保障

我们的事件总线发布的跨领域（系统）消息，是通过kafka这款消息中间件来进行发送的接收的。因为事件消息每一条对业务系统都十分重要，我们要确保发送消息不可丢，并最终能够被订阅着订阅到。

kafka对消息发送的保障

kafka 在消息发送的机制上对于消息发送的保障上有三种语义

  • At most once
    最多一次：消息可能丢失，但绝不会重发。


  • At least once
    至少一次：消息绝不会丢失，但有可能重新发送。


  • Exactly once
    正好一次：这是我们真正想要的，每个消息传递一次且仅一次。


这里我们结合上述三种语义并以发送端（生产者）和接收端（消费者）对消息消费语义的保障分别进行探讨：

可分解成两个问题：发送消息时的耐久性保障和消费消息的保障。

生产者端：

kafka的语义是很直接的，我们有一个概念，当发布一条消息时，该消息 “committed（承诺）” 到了日志，一旦发布的消息是”承诺“的， 假设我们碰到这样一种情形，当生产者发送消息时，发生网络错误，这里我们无法确保消息是在发送成功之后收到borker传回的确认ack之前，网络错误，

最多一次：

就是在创建生产者时，将消息发送重试次数配置为0，如下：

  1. properties.put(retries, 0);

当消息发送失败时，不会再尝试进行消息发送，这样虽然保证了消息不会重复发送的问题，但是代价确是有可能会丢失消息，这是我们系统不能容忍的。

至少一次：

创建生产者时，配置重试次数大于等于1，如下的配置就是重试2次，如果生产者连续发送消息成功而没有收到ack，就会重试两次。

  1. properties.put(retries, 2);
正好一次

在新版本的kafka特性中，增加了kafka发送消息的幂等性配置和事务消息

  1. properties.put(enable.idempotence, "true");

这样kafka在至少一次语义的基础上可以保证重复发送的消息不会导致日志重复，完美做到了发送端正好一次。

它的原理就是kafka-broker为每一个生产者分配了一个 PID
，以便区分不同的生产者实例，当然这个 PID
对用户不透明，用户无需进行配置。

开启了消息幂等后，producer在发送每条消息时，都会会带上一个序列号(sequnceId)，这样可以在重复发送时根据序列号进行去重。

如果我们也会考虑这样一种情况，当业务系统需要进行批量消息发送时,如果中途某条消息发送失败后，需要之前发送成功的消息一起回滚，类似于数据库上的事务回滚。在kafka新版本中完美支持了事务消息。

生产者配置：

  1. properties.put("transactional.id","GOODS_1213");
  2. properties.put("enable.idempotence", "true");

首先kafka对事务消息的支持，需要为每个生产者实例显示的配置唯一的事务id号(唯一),通过这样的配置之后，消息在批量进行发送时，如果出现异常时，放弃当前事务即可。 我们实现的eventbus 事务发送端代码如下:

创建事务生产者：

  1. private def initTransProducer(transId: String): Unit = {
  2.     val builder = KafkaConfigBuilder.defaultProducer
  3.     val properties = builder
  4.       .withKeySerializer(classOf[LongSerializer])
  5.       .withValueSerializer(classOf[ByteArraySerializer])
  6.       .bootstrapServers(serverHost)
  7.       .withTransactions(transId)
  8.       .withIdempotence("true") //幂等性保证
  9.       .build

  11.     producer = new KafkaProducer[Long, Array[Byte]](properties)
  12.     //初始化事务
  13.     producer.initTransactions()
  14. }

批量发送的事务保障

  1. def batchSend(topic: String, eventMessage: util.List[EventStore]): Unit = {
  2. try {
  3.       producer.beginTransaction()
  4.       eventMessage.forEach((eventStore: EventStore) => {
  5.         producer.send(new ProducerRecord[Long, Array[Byte]](topic, eventStore.id, eventStore.eventBinary), (metadata: RecordMetadata, exception: Exception) => {
  6.           logger.info(
  7.             s"""in transaction per msg ,send message to broker successful,
  8.         id: ${eventStore.id}, topic: ${metadata.topic}, offset: ${metadata.offset}, partition: ${metadata.partition}""")
  9.         })
  10.       })
  11.       //没有异常，提交事务
  12.       producer.commitTransaction()
  13.     } catch {
  14.       case e: Exception =>
  15.       //回滚事务
  16.         producer.abortTransaction()
  17.         logger.error(e.getMessage, e)
  18.         logger.error("send message failed,topic: {}", topic)
  19.         throw e
  20.     }
  21.   }

当然，为了配合事务消息，消费端需要在配置里，配置消息获取的隔离级别为，读取已经提交的消息：

  1.  properties.put("isolation.level", "read_committed");

这样就可以完成事务消息的发送，既可以保障事务消息的发送，又能保障幂等性，再消息发送端不考虑非常极端的情况下，是已经做到了正好一次的语义,考虑极端情况下，也可以做到至少一次。

下面我们来看eventbus消息生产端的处理逻辑

业务系统触发事件之后，会将事件存储在数据库中，然后会有一个定时任务线程定时去轮询数据库获取消息，并使用kafka将消息发送到broker

设计目的

使用数据库的事务来保障产生的事件不会因为各种系统问题而丢失，最终一定会存储到数据库上面，而在定时发送消息时，也会使用数据库的保障，将消息发送出去：

看下面这段发送消息的逻辑：

  1. def doPublishMessages(): Unit = {
  2.     // 消息总条数计数器
  3.     val counter = new AtomicInteger(0)
  4.     // 批量处理, 每次从数据库取出消息的最大数量(window)
  5.     val window = 100
  6.     // 单轮处理的消息计数器, 用于控制循环退出.
  7.     val resultSetCounter = new AtomicInteger(window)
  8.     //当一次轮询拿到的消息达到了最大数时，会再次轮询数据库，以确保还有消息没有被发送
  9.     while (resultSetCounter.get() == window) {
  10.       resultSetCounter.set(0)

  12.       dataSource.withTransaction[Unit](conn => {
  13.         //AAA
  14.         conn.eachRow[EventStore](sql"SELECT * FROM common_event limit ${window} FOR UPDATE")(event => {
  15.           conn.executeUpdate(sql"DELETE FROM common_event WHERE id = ${event.id}")
  16.           producer.send(topic, event.id, event.eventBinary)

  18.           resultSetCounter.incrementAndGet()
  19.           counter.incrementAndGet()
  20.         //AAA

  22.         })
  23.       })
  24.     }
  25. }

看上面AAA块的代码，我们将消息获取和kafka生产者发送消息放到了一个事务里,首先获取到消息，然后删除当前消息，在将消息发送到kafka上，保障消息刚好一次的发送。如果这时候出现异常，事务就会回滚，消息没有被真正删除，下一次轮询会再次获取到消息，并进行发送。 不考虑极端的情况下，这样的做法可以保证正好一次的消息发送。

考虑极端情况，即消息的删除和发送都成功了，而再事务提交那行代码时，出现异常。这时候，数据库会回滚，但是消息已经被发送到了kafka上，因此这里会出现消息的重复发送，但是做到了至少一次的情况。

发送端总结：

我们已经在不考虑极端的情况下（服务器宕机）做到了正好一次，考虑极端的情况下，做到了至少一次。 然而，极端情况还是有可能会出现，因此最好的解决方案是，我们还会在事件消息上面标记一个事件唯一ID，以支持用户在业务系统上冕做到去重。 如下是一个标准的业务事件的定义。（详情参考杨权文章）

  1.  case class PublishedSkuEvent(
  2.     //事件唯一id
  3.     id : Long,
  4.     //事件中携带的具体业务
  5.     skuIds : List[Long]
  6.   )

当然并不是所有的情况都需要这么强力的保障，比如对重复消息不是很敏感的情况，我们不需要做到消息幂等性和事务消息，只需要做到消息不会丢失即可。

对于延迟敏感的，我们允许生产者指定它想要的耐用性水平。如生产者可以指定它获取需等待10毫秒量级上的响应。生产者也可以指定异步发送，或只等待leader（不需要副本的响应）有响应，

eventbus消费端

消费端分为领域内事件消费和跨领域事件消费，领域内由于在同一个事务内，强一致性，实现简单，我们这里不再赘述。现在，我们来分析下如何租到跨领域消息消费

消息的编解码

前文没有提到的一点，我们将事件定义为thrift结构体，并将其序列化之后持久化，kafka发送的消息是序列化之后的二进制byte数组，消费端再接收到消息时，需要进行反序列化和解码后，才能的到消息结构体。

因此我们设计的api如下：

  1. @KafkaConsumer(groupId = "TEST01", topic ="GOODS")
  2. public class EventConsumer {

  4.     @KafkaListener(serializer = CreatedSerializer.class)
  5.     public void goodsEvent(CreatedEvent event) {
  6.         // dosomething
  7.     }

  9.     @KafkaListener(serializer = RegisteredSerializer.class)
  10.     public void goodsEvent(RegisteredEvent event) {
  11.         // dosomething
  12.     }

  14. }
  1. @KafkaConsumer(groupId = "TEST01", topic ="SUPPLIER")
  2. public class EventConsumer {

  4.     @KafkaListener(serializer = CreatedSerializer.class)
  5.     public void goodsEvent(CreatedEvent event) {
  6.         // dosomething
  7.     }

  9.     @KafkaListener(serializer = RegisteredSerializer.class)
  10.     public void goodsEvent(RegisteredEvent event) {
  11.         // dosomething
  12.     }

  14. }

@KafkaConsumer定义消费者组和关心的topic, @KafkaListener定义在方法上,定义该消息类型需要的序列化器的class即可。

实现原理

  • 业务系统需要将如上两个消息监听类让Spring进行管理。

  • 在启动容器时， eventbus
    类库里的 MsgAnnotationBeanPostProcessor
    会对spring管理的bean进行扫描，如果发现有bean类上面有 @KafkaConsumer
    注解时，就会将进一步判断该类下面是否有标有 @KafkaListener
    的方法，代码如下（只显示主要逻辑）

  1. /**
  2.  * 实例化及依赖注入完成后、在任何初始化代码（比如配置文件中的init-method）调用之后调用
  3.  */
  4. @Override
  5. public Object postProcessAfterInitialization(Object bean, String beanName) throws BeansException {
  6.     Class<?> targetClass = AopUtils.getTargetClass(bean);
  7.     //获取类上是否有注解 @KafkaConsumer
  8.     Optional<KafkaConsumer> kafkaConsumer = findListenerAnnotations(targetClass);
  9.     //类上是否有注解
  10.     final boolean hasKafkaConsumer = kafkaConsumer.isPresent();

  12.     if (hasKafkaConsumer) {
  13.         //方法列表 ，查找方法上标有 @KafkaListener 的注解
  14.         Map<Method, Set<KafkaListener>> annotatedMethods = MethodIntrospector.selectMethods(targetClass,
  15.             (MethodIntrospector.MetadataLookup<Set<KafkaListener>>) method -> {
  16.                 Set<KafkaListener> listenerMethods = findListenerAnnotations(method);
  17.                 return (!listenerMethods.isEmpty() ? listenerMethods : null);
  18.             });
  19.         if (annotatedMethods.isEmpty()) {
  20.             // throw Exception
  21.         }

  23.         if (!annotatedMethods.isEmpty()) {
  24.             // Non-empty set of methods
  25.             for (Map.Entry<Method, Set<KafkaListener>> entry : annotatedMethods.entrySet()) {
  26.                 Method method = entry.getKey();
  27.                 for (KafkaListener listener : entry.getValue()) {
  28.                     // process annotation information
  29.                     processKafkaListener(kafkaConsumer.get(), listener, method, bean, beanName);
  30.                 }
  31.             }
  32.             logger.info("there are {} methods have @KafkaListener on This bean ", binlogMethods.size());
  33.         }

  35.     } else {
  36.         this.logger.info("No @KafkaConsumer annotations found on bean type: " + bean.getClass());
  37.     }
  38.     return bean;
  39. }

  • 如果当前bean有 @KafkaConsumer
    注解和 @KafkaListener
    注解，就会创建当前 consumer
    上下文，保存该类的 groupId,topic,serializer
    等信息，并将这些信息注册到 KafkaListenerRegistrar
    上面，KafkaListenerRegistrar会以groupId和topic联合作为key，并创建一个 kafkaConsumer
    实例，放入一个实例列表中，相同的groupId和topic会使用同一个kafkaConsumer实例。代码如下：

  1. public class KafkaListenerRegistrar implements InitializingBean {
  2.     //kafkaConsumer实例列表
  3.     public static final Map<String, MsgKafkaConsumer> EVENT_CONSUMERS = new HashMap<>();

  5.     //注册业务consumer
  6.     public void registerEndpoint(ConsumerEndpoint endpoint) {
  7.         Assert.notNull(endpoint, "Endpoint must be set");
  8.         synchronized (this) {
  9.             addConsumer(endpoint);
  10.         }
  11.     }
  12.     //添加consumer到列表，根据key判断
  13.     public void addConsumer(ConsumerEndpoint endpoint) {
  14.         String groupId = endpoint.getGroupId();
  15.         String topic = endpoint.getTopic();
  16.         String kafkaHost = endpoint.getKafkaHost();
  17.         try {
  18.             // 默认 group id
  19.             String className = endpoint.getBean().getClass().getName();
  20.             groupId = "".equals(groupId) ? className : groupId;
  21.             String consumerKey = groupId + ":" +   topic;
  22.             //判断key
  23.             if (EVENT_CONSUMERS.containsKey(consumerKey)) {
  24.                 EVENT_CONSUMERS.get(consumerKey).addConsumer(endpoint);
  25.             } else {
  26.                 MsgKafkaConsumer consumer = new MsgKafkaConsumer(kafkaHost, groupId, topic);
  27.                 consumer.addConsumer(endpoint);
  28.                 EVENT_CONSUMERS.put(consumerKey, consumer);
  29.             }
  30.             }
  31.         } catch (Exception e) {
  32.             logger.error(e.getMessage(), e);
  33.         }
  34.     }
  35.     //当所有bean被扫描完后，会调用此方法，启动kafkaConsumer实例
  36.     @Override
  37.     public void afterPropertiesSet() {
  38.         logger.info("ready to start consumer ,event consumer size {}, binlog consumer size {}", EVENT_CONSUMERS.size(), BINLOG_CONSUMERS.size());

  40.         EVENT_CONSUMERS.values().forEach(Thread::start);

  42.         BINLOG_CONSUMERS.values().forEach(Thread::start);
  43.     }
  44. }

  • 在上面代码中，创建的实例MsgKafkaConsumer处理消息接收和解码的逻辑，并将解码后生产的具体事件内容作为参数，通过反射调用关注了该topic的方法，主要逻辑如下：

  1.  public void run() {
  2.         logger.info("[KafkaConsumer][{}][run] ", this.groupId + ":" + this.topic);
  3.         this.consumer.subscribe(Arrays.asList(this.topic));
  4.         while (true) {
  5.             try {
  6.                 ConsumerRecords<Long, byte[]> records = consumer.poll(100);
  7.                 for (ConsumerRecord<Long, byte[]> record : records) {
  8.                     logger.info("receive message,ready to process, topic: {} ,partition: {} ,offset: {}",
  9.                             record.topic(), record.partition(), record.offset());

  11.                     for (ConsumerEndpoint consumer : bizConsumers) {
  12.                         dealMessage(consumer, record.value());
  13.                     }
  14.                 }

  16.                 try {
  17.                     consumer.commitSync();
  18.                 } catch (CommitFailedException e) {
  19.                     logger.error("commit failed", e);
  20.                 }
  21.             } catch (Exception e) {
  22.                 logger.error("[KafkaConsumer][{}][run] " + e.getMessage(), groupId + ":" + topic, e);
  23.             }
  24.         }
  25.     }

  27.     // 收到消息后具体处理
  28.     protected void dealMessage(ConsumerEndpoint consumer, byte[] message) {
  29.         logger.info("Iterator and process biz message groupId: {}, topic: {}", groupId, topic);

  31.         KafkaMessageProcessor processor = new KafkaMessageProcessor();
  32.         String eventType = processor.getEventType(message);

  34.         List<Class<?>> parameterTypes = consumer.getParameterTypes();

  36.         long count = parameterTypes.stream()
  37.                 .filter(param -> param.getName().equals(eventType))
  38.                 .count();

  40.         if (count > 0) {
  41.             byte[] eventBinary = processor.getEventBinary();

  43.             try {
  44.                 Object event = processor.decodeMessage(eventBinary, consumer.getEventSerializer());
  45.                 consumer.getMethod().invoke(consumer.getBean(), event);
  46.                 logger.info("invoke message end ,bean: {}, method: {}", consumer.getBean(), consumer.getMethod());
  47.             } catch (IllegalAccessException | InvocationTargetException | IllegalArgumentException e) {
  48.                 logger.error("参数不合法，当前方法虽然订阅此topic，但是不接收当前事件:" + eventType, e);
  49.             } catch (TException e) {
  50.                 logger.error(e.getMessage(), e);
  51.                 logger.error("反序列化事件" + eventType + "出错");
  52.             } catch (InstantiationException e) {
  53.                 logger.error(e.getMessage(), e);
  54.                 logger.error("实例化事件" + eventType + "对应的编解码器失败");
  55.             }
  56.         } else {
  57.             logger.debug("方法 [ {} ] 不接收当前收到的消息类型 {} ", consumer.getMethod(), eventType);
  58.         }
  59.     }

消费者设置为手动提交偏移量，在一次poll请求中，当消息成功消费后，会批量提交偏移量，并且是同步的。因此，如果因为消息消费时，在未提交偏移量之前，消息是不会丢失的（未处理），但是当消息消费后，准备提交偏移量是系统出错了，这时候会导致重复消费，因此也是至少一次的语义。所以这里交给业务系统时，还是需要业务去实现业务去重。

注意

即使两个方法都订阅了同一个topic，消息仍然会根据接收到的消息的参数类型和订阅者方法的所感兴趣的事件进行对比，如果当前接收到的事件与订阅着订阅事件一致，便会通过反射调用订阅着方法，并将收到的具体事件也传递过去。事件接收成功。

总结

DDD领域事件的消息总线分析就到这里，本文主要重点讲了跨领域时，通过kafka消息中间件如何做到消息的稳定发送和接收，不出现消息丢失，触发事件而未发送等情况。通过eventbus，我们成功的将领域内各个模块解耦，将跨领域业务通过事件监听模式进行解耦，这也是当前互联网架构中非常不错的一种做法。


数据库
文章转载自非普通程序员，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

评论
