一、在磁盘中如何存放一行数据

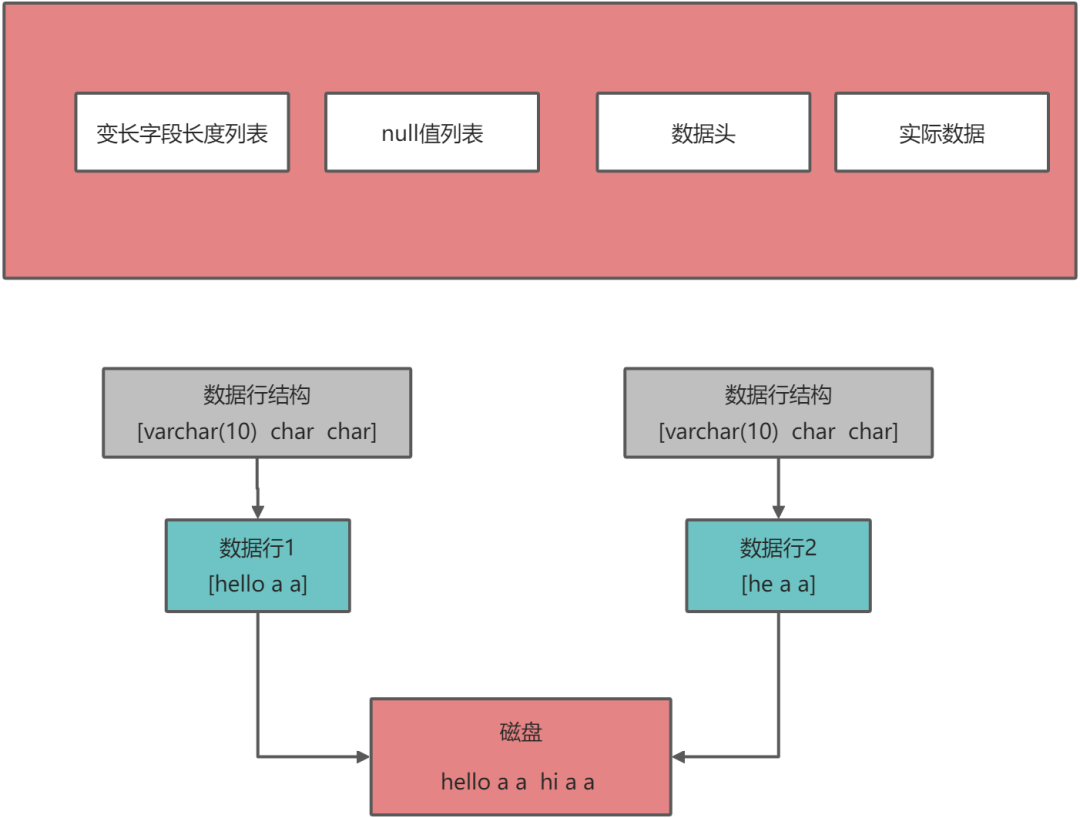

mysql表中一行数据的结构由以下几个部分组成：

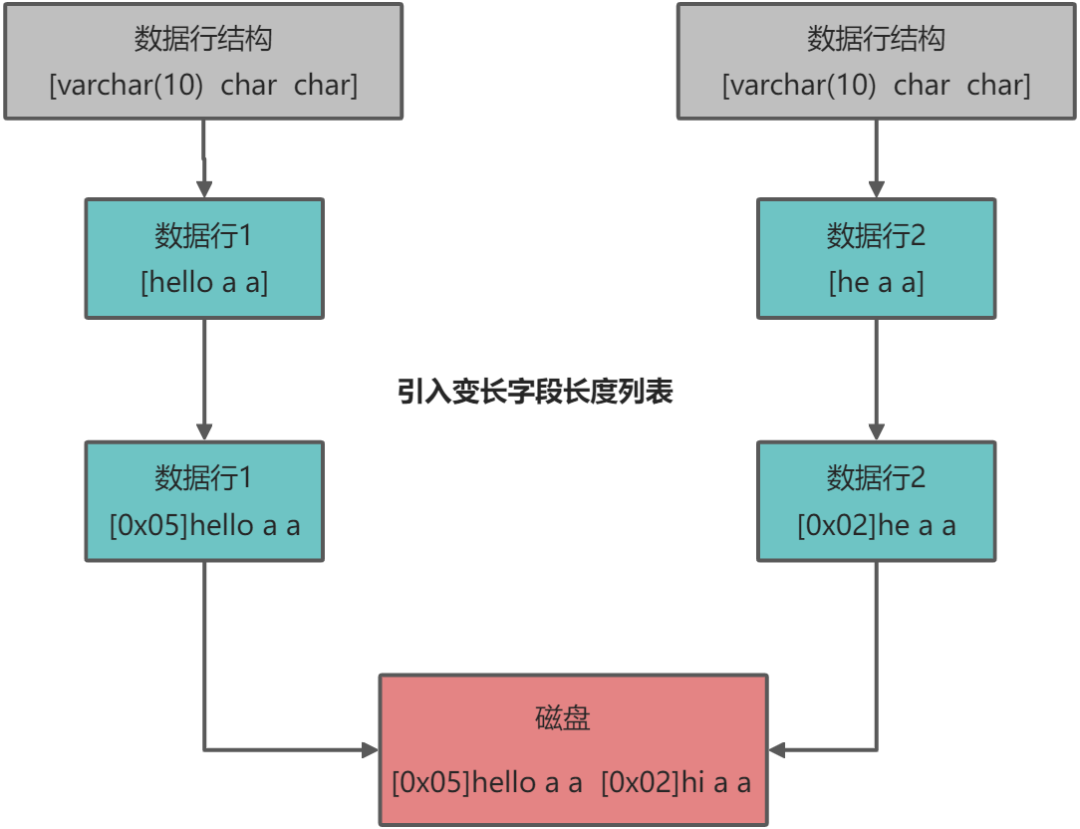

变长字段长度列表：如果要从磁盘读取第一行数据，首先要知道读取数据的长度，才能把数据在磁盘中给完整读取出来；这行数据有一个变长字段的类型为varchar(10),变长字段的长度是可能会变化的，导致一行数据的长度并不是固定的，mysql在设计每行数据结构时引入可变字段长度列表，对于每行数据，会把varchar类型字段的长度记录到变长字段长度列表中
变长字段长度列表的大小是用16进制形式存放的，如果有多个字段为varchar类型，就会按照，以16进制的格式逆序存放到变长字段长度列表中
读取数据时，扫描到第一个字段是变长字段类型varchar，就先到变长字段长度列表看下字段的长度，然后根据读取到的字段长度依次读取数据，然后接下来是char char都是定长的字段类型，直接分别读取一位，这样一条数据就顺序读取到了。
null值列表：一行数据的字段不光会出现变长字段，也可能存在null值的情况，这些可以为null的字段它们的长度也不是固定的，只要字段长度不是固定的，就会造成预估要读取的数据长度不确定。

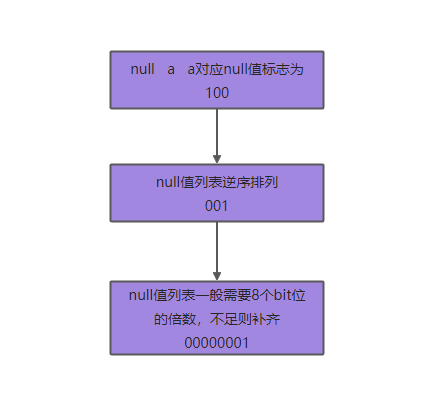

设计null值列表，用一个bit位来标记字段是否为null,1:表示字段为null值，0：表示字段不为null值，如一行数据为 null a a 对应的null值列表应该为[100],和变长字段长度列表的逆序排列特征⼀样，null值列表逆序存放就为[001]，但是一般至少也是8个bit位即一个字节的大小，所以前面补全就是[00000001]
引入null值列表之后，如果读取一行数据时，某个字段可以为null,就先从null值列表中获取该字段对应的bit位，bit位为1字段的值就为null,跳过不读取，bit位为0则字段的值不为null,此时该字段又为varchar字段，再从变长字段长度列表得到字段的长度，完整的读取数据，这样一行数据中不确定的两个因素：varchar字段、null值，就通过引入变长字段列表和null值列表解决了。

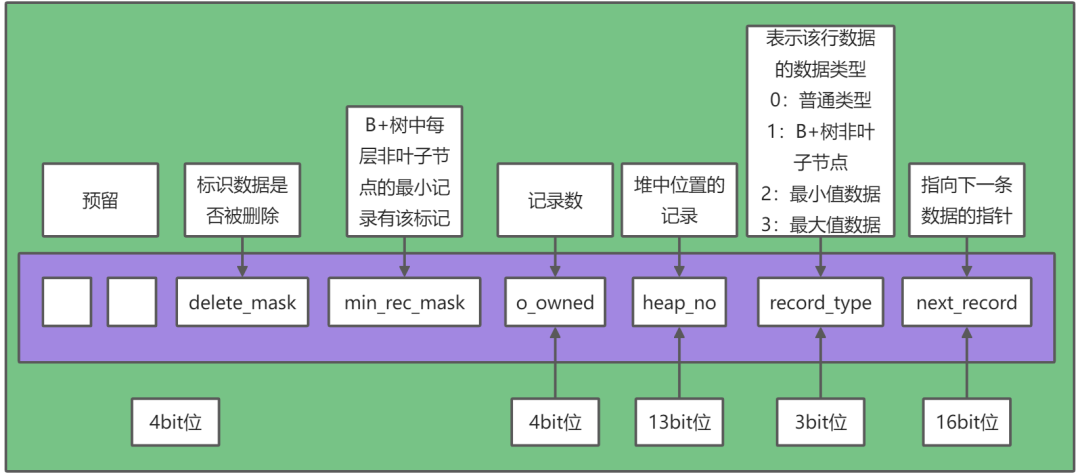

数据头：一行数据的数据头用来描述该行数据的，数据头由40个bit位组成。

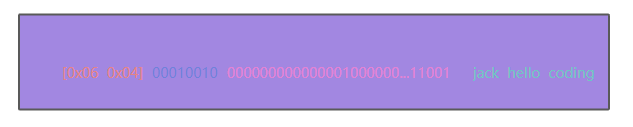

引入数据头之后，一行数据在磁盘中的大概如下 ：

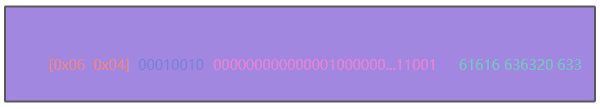

实际数据：会先解析成字符编码的样式存放
实际数据中有几个隐藏字段分别如下：
DB_ROW_ID：表示行的唯一标识，一般情况都是主键，如果没主键会自动生成一个，目的是唯一标记该行数据
DB_TRX_ID：事务ID，记录最近一次被那个事务修改操作过，该标记在MVCC机制有非常大的作用
DB_ROLL_PTR：表示回滚指针，在事务回滚时与undo log 有关
二、一行数据在数据页中的存储

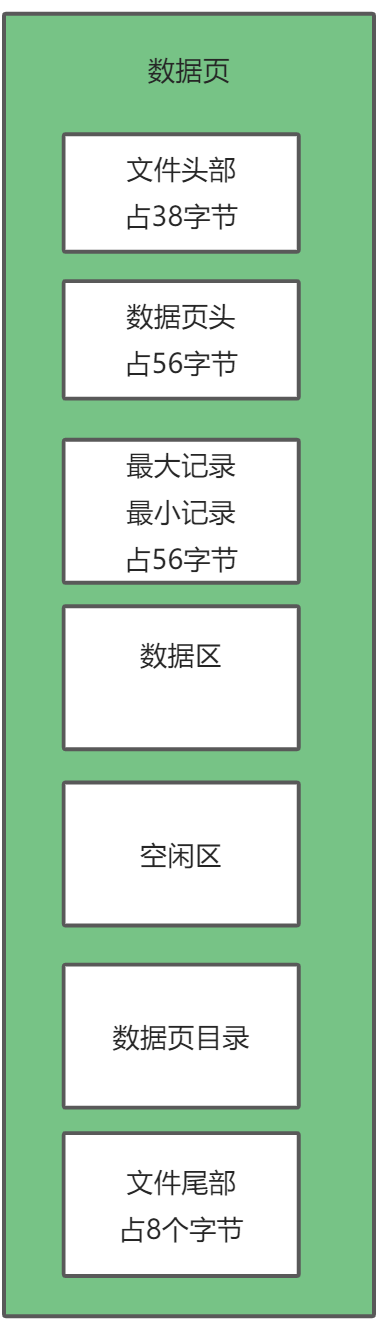

数据页的数据存储模型：
当数据页中没有数据时，数据区几乎不占内存，随着一行行数据进入数据页，空闲区的内存被耗完，一个数据页的内存大小为16kb,如果一行数据中的一个字段的大小，它占的内存远远大于一个数据页的16kb大小时，此时一个数据页存放不下，会让多个数据页共同存放这行数据，原来的数据页先存放一部分数据，然后用20个字节的一个指针指向其他共同存放该字段数据的其他数据页，共同参与数据存放的数据页被称为溢出页。
数据页在表空间中的划分和存储
数据表只是一个逻辑上的一个概念，在实际的物理存储上，mysql innodb存储引擎的设计中，一张表则对应一个表空间，同时一个表空间就映射到磁盘中的一个表空间文件，表空间文件以.ibd为文件后缀。

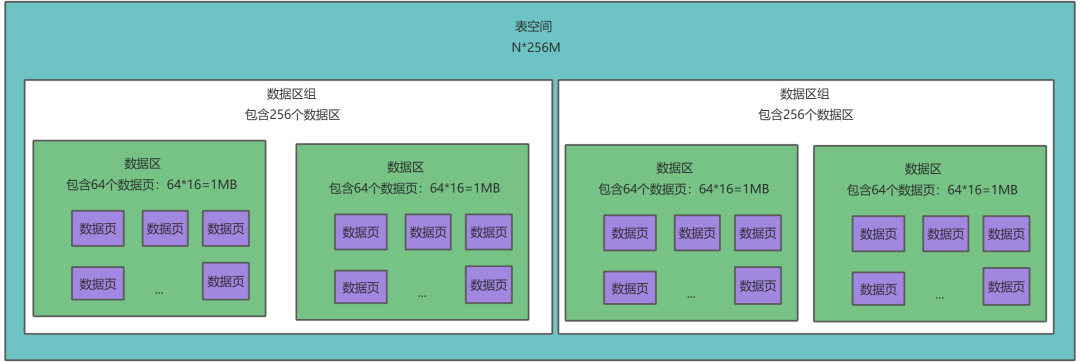

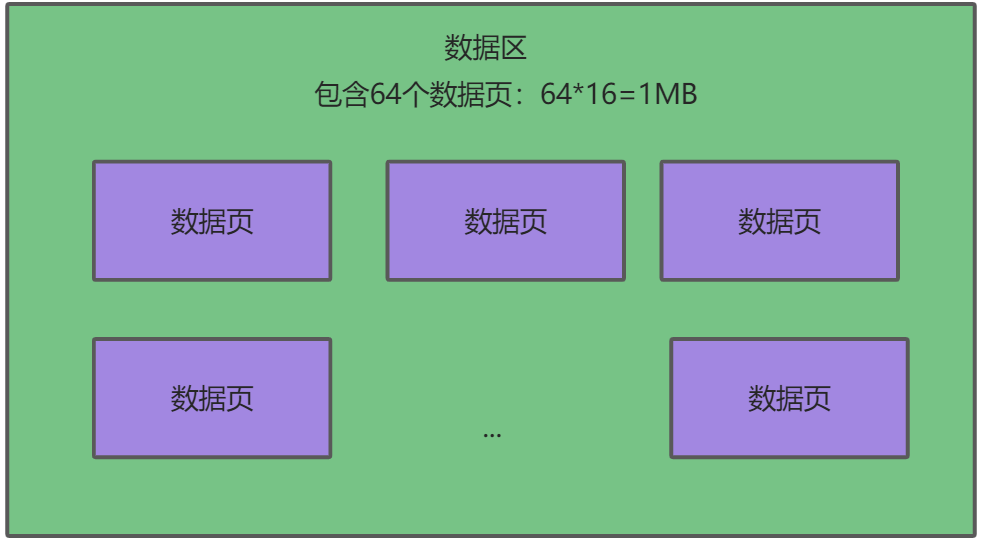

而数据页存放在表空间中，但一个数据页才16kb大小，大量的数据页堆在表空间不好管理，引入数据区的概念：一个数据区中可以存放64个数据页即一个数据页大小为1MB大小。
256个数据区可以被划分一个数据区组，多个数据区组形成了表空间的整体数据结构；

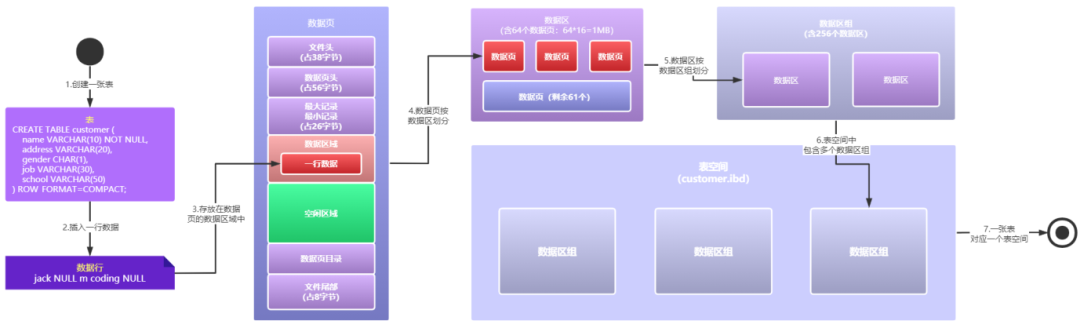

经过以上对一行数据、一个数据页、表空间的分析，一个整体流程图如下：
redo log 和 undo log的数据存储模型

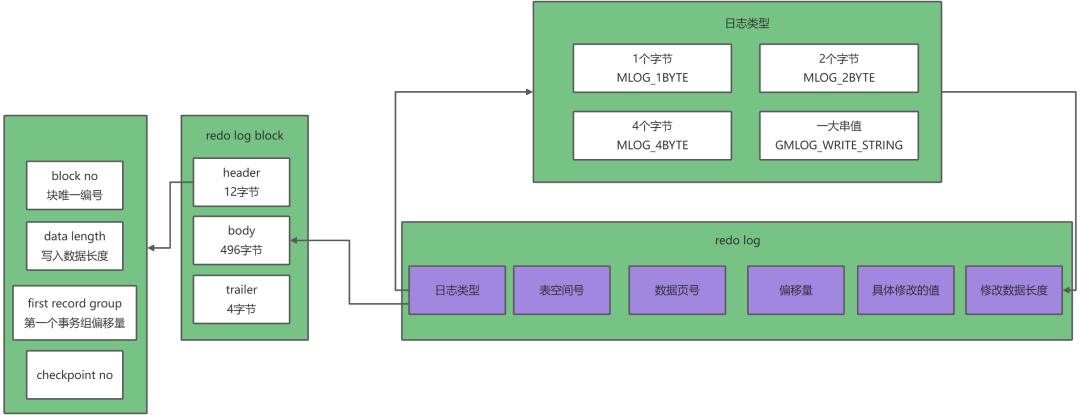

redo log引入redo log block来存放一条一条的redo log日志，每条redo log日志都是先存放在redo log block的body区中。

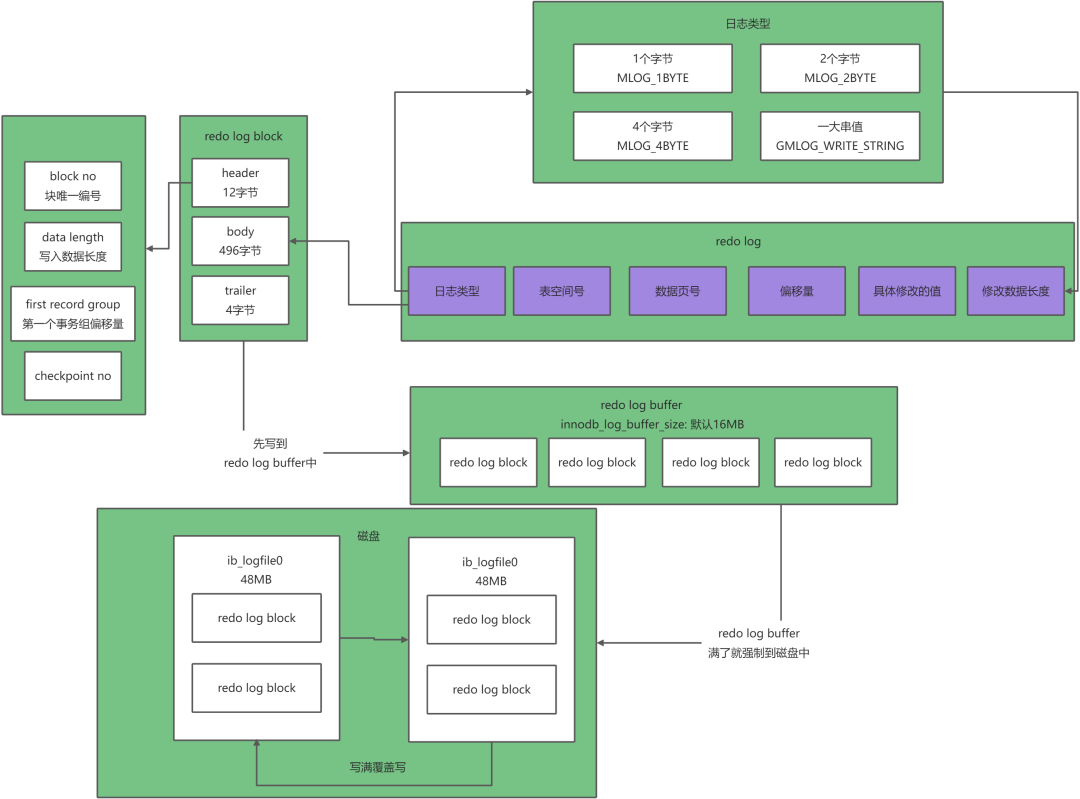

对于一个事务，一般都会有多条redo log日志信息，多条redo log 日志信息存放在512字节的redo log block中的body中，当body中的496字节的内存存满后就存放下一个redo log block，然后这些redo log block会先存放在内存中的redo log buffer缓存中，默认大小为16MB，可通过参数innodb_log_buffer_size设置，然后到一定的时机再刷到磁盘文件中，redo log日志文件对应磁盘mysql安装目录下的ib_logfile0和ib_logfile1两个文件，默认只有两个文件，每个文件大小上限都为48MB，写完一个就写下一个循环着，同一时刻最多只能存放96MB的redo log日志信息。
对于redo log刷盘时机，一般有以下四种情况：
如果一次性redo log buffer的内存超过一半，默认超过8MB：该情况下主要发生在高并发场景，大量的事务执行导致一下子redo log buffer内存过大，直接导致刷盘
提交事务的情况下会刷盘：对于事务的提交，只有依赖redo log刷盘持久化才能保障事务的可靠性
后台线程定时redo log buffer刷盘：类似buffer pool链表刷盘一样，定时会有后台线程将redo log block数据顺序写入磁盘中
mysql停止服务时触发刷盘
