很久之前我就发现 Cisco SDN 产品的网络拓扑非常漂亮，而且性能极佳，尤其是 Cisco Crosswork Optimization Engine，但不知道是怎么做出来的。最近在 Cisco DevNet 网站上发现一个网络拓扑可视化工具的教程，工具的名字叫做 NeXt UI，非常酷，原来那些拓扑就是用它来实现的。

链接在：

https://developer.cisco.com/site/neXt/

里面有 2 个视频，如果你不能访问油管，我把它们搬过来了。第 1 个是宣传片，很明显这是五年前 OpenDayLight 正如日中天的时候发布的，当时开发的目的是作为 ODL 的一个 App。虽然现在 ODL 日渐式微，但 NeXt UI 在 C 记的 SDN 家族中焕发了新生。

第 2 个是 Demo 视频：

只要去 Cisco 官网注册一个 CCO 账号就可以访问 DevNet 网站。如果不想注册，用 Github 账号也可以。但我个人感觉 Github 上面的 NeXt 教程读起来更舒服一些。网址：

https://github.com/NeXt-UI/next-tutorials

另外，有位俄罗斯的客户写了一个 Blog 介绍 Nornir + NeXt，很详细，推荐各位阅读：

https://habr.com/en/post/534716/

下面是我的笔记，如果您更喜欢读中文，可以用来做参考。但是建议先了解怎样使用 Nornir：

Nornir2 介绍

Nornir3 介绍

-----------------------------------

1. 安装 NeXt

NeXt 是基于 JavaScript 框架开发的，如果要做成 App 对外提供服务，需要完整安装 NeXt 和 JavaScript 环境。macOS 需要使用 bower 或者 npm 来安装 NeXt。

brew update
brew install node
npm install -g bower
bower install NeXt

也可以直接使用 npm 安装 NeXt：

brew update
brew install node
npm install next-ui

如果你已经有 JavaScript 环境，也可以直接从 GitHub 克隆源码，将 CSS/JS/Fonts 等文件夹复制到工作目录。

git clone https://github.com/NeXt-UI/next-bower.git

然后新建一个 HTML 文件，写一个 Hello world。注意要根据你的文件存储位置来修改 index.html 里面的相对路径。

<!DOCTYPE html>
<html>
<head>
  <link rel="stylesheet" href="next-bower/css/next.css">
  <script type="text/javascript" src="next-bower/js/next.js"></script>
</head>
<body>
Hello NeXt
</body>
</html>

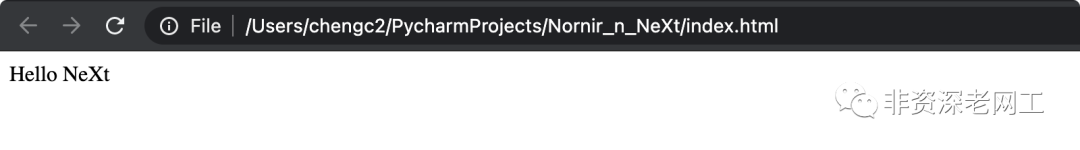

然后浏览器打开 index.html 验证一下。

2. 制作一个拓扑

2.1. NeXt 的文件结构

我们刚才在工作目录安装 NeXt 生成了 next-bower/ 文件夹，又在工作目录（也是 Web-service 的根目录）创建了 index.html 文件。接下来还需要创建 2 个重要的 JavaScript 文件 app.js 和 data.js。我把它们放在 app/ 文件夹里面，当然也可以放到其他目录。

app/
    app.js
    data.js
next-bower/
    css/
    fonts/
    js/
index.html

其中 data.js 存储拓扑的节点信息和链路信息；app.js 利用 data.js 的数据生成拓扑实例。

2.2. data.js

制作拓扑需要我们了解一些 JavaScript 变量和函数的写法，这对于我这种没有编程功底的菜鸟来说蛮挑战的。推荐菜鸟教程，关于 JS 函数的部分。

https://www.runoob.com/js/js-function-definition.html

data.js 很简单，就是一个变量。这里我们将这个变量命名为 topologyData，它的值是一个 json 格式的数列。它包含 3 个主 key： nodes，links，和一个可选的 nodeSet。注意结尾要有一个分号。

var topologyData = {
  "nodes": [
    {
      "id": 0,
      "name": "Beijing"
    },
    {
      "id": 1,
      "name": "Shanghai"
    },
    {
      "id": 2,
      "name": "Guangzhou"
    }
  ],
  "links": [
    {
      "source": 0,
      "target": 1
    },
    {
      "source": 0,
      "target": 2
    }
  ],
  "nodeSet": [
    {
      "id": 3, // 不能和 node ID 重复
      "nodes": [1, 2]
    }
  ]
};

nodes 包含 6 个属性，其中：

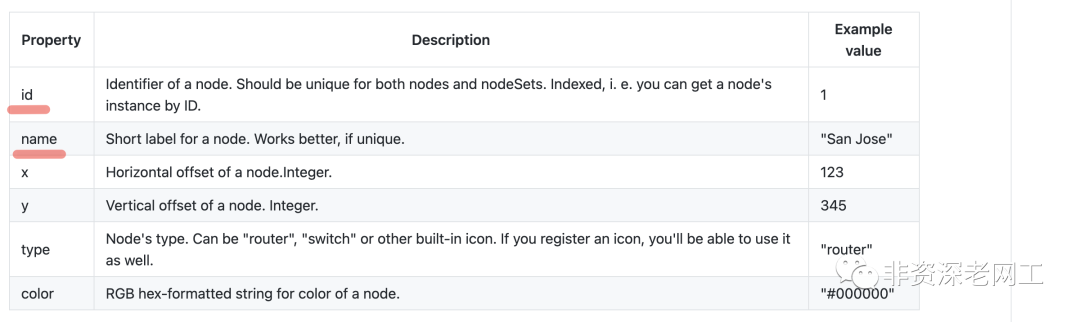

id 和 name 用于标识节点，建议自定义，但需要保证唯一性
x 和 y 是坐标，可以不提供，因为 NeXt 支持自动 layout
type 和 color 用于自定义节点的图标和颜色，可以采用默认的设置

links 包含 3 个属性，其中：

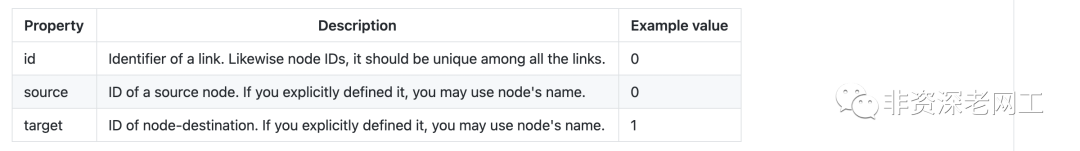

id 用于标识链路，如果自定义，需要保证唯一性，但可以和 node id 重复
source 和 target 用于指定 link 的起始节点。这也是为什么建议自定义 node id 的原因，否则很难对 link 进行交互式的操作

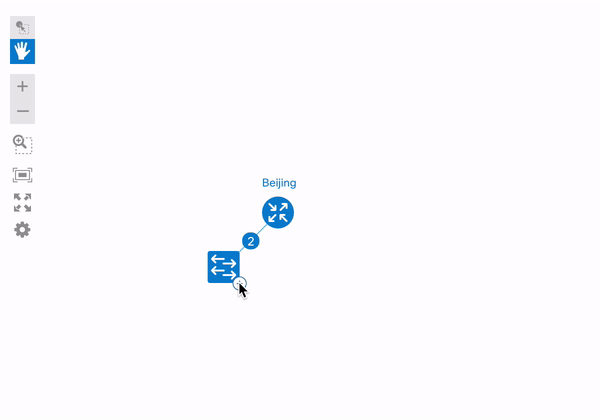

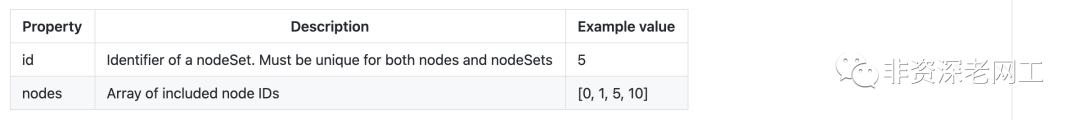

nodeSet 的作用是把拓扑上的几个节点折叠成一个图标，并且提供展开的按钮，还支持多层折叠。如果看过上面的视频，就会知道我在说什么了。因为折叠不是必须的，所以 nodeSet 也不是必须的。但要注意 nodeSet id 不能和 node id 重复。

2.3. JavaScript 函数的语法

JavaScript 支持 2 种函数的定义方式。一种是声明式的函数：

// JavaScript
function myFunction(a, b) {
    return a * b;
}

上面这段代码等同于：

# Python
def myFunction(a, b):
    return a * b

另外一种函数定义方式是函数表达式，将函数赋值给一个变量：

// JavaScript
var x = function (a, b) {return a * b};

上面的代码等同于：

# Python
x = lambda a, b: a * b

JavaScript 表达式函数支持自调用，这一点和 Python 很不一样。下面 2 段代码会返回相同的结果（注意第一段代码以分号结尾）：

// JavaScript
(function(a, b){
    return a * b
})(2, 3);

# Python
x = lambda a, b: a * b
x(2, 3)

此外，如果在 Python 中，要为一个对象创建一个实例，直接赋值变量即可。但是在 JavaScript 中，必须用 new 关键字来声明这是一个基于 Object 创建的 instance。

2.4. app.js

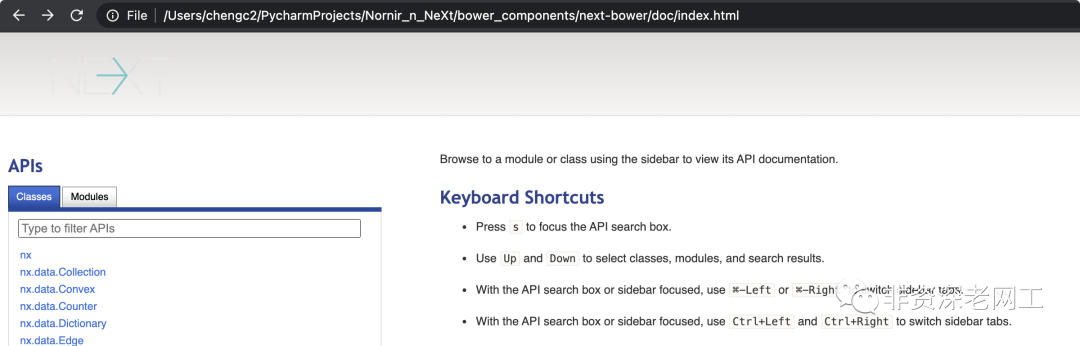

app.js 稍微复杂一点，并且需要调用若干 NeXt 的 API。API 参考手册在本地

./bower_components/next-bower/doc/index.html，直接用浏览器打开即可。

撰写一个基本的 app.js 分为以下几个步骤：

定义一个自调用的表达式函数，参数为 nx
实例化一个 nx.ui.Application() 类，并赋值给一个变量 A
定义一个拓扑配置文件并赋值给一个变量 B
利用第 3 步的变量 B，实例化一个 nx.graphic.Topology() 类，并赋值给一个变量 C
变量 C 从 data.js 中加载拓扑数据（C 本身是一个 instance）
将 NeXt 应用实例（变量 A）绑定到拓扑实例（变量 C）
指定 NeXt 应用实例（变量 A）运行在一个 DOM (Document Object Model) container

下面是一个 app.js 的例子：

// 1. 定义一个自调用的表达式函数，参数为 nx
(function(nx){


  // 2. 实例化一个 nx.ui.Application() 类，并赋值给一个变量 app
  var app = new nx.ui.Application();


  // 3. 定义一个拓扑配置文件并赋值给一个变量 topologyConfig
  var topologyConfig = {
    // 指定 nodes 的配置，以 name 作为标签显示在拓扑上，图标是 “router”
    "nodeConfig": {
      "label": "model.name",
      "iconType": "router"


    },
    // 指定 links 的配置
    "linkConfig": {
      "linkType": "curve"
    },
    // true 则显示图标，false 则显示一个点。注意 t 和 f 是小写的，与 Python 不同
    "showIcon": true,
    // 自动计算节点的位置，不需要指定 x 和 y 坐标
    "dataProcessor": "force"


  };


  // 4. 利用第 3 步的变量 topologyConfig，实例化一个 nx.graphic.Topology() 类，并赋值给变量 topology
  var topology = new nx.graphic.Topology(topologyConfig);


  // 5. 变量 topology 从 data.js 中加载拓扑数据（topology 本身是一个 instance）
  topology.data(topologyData);


  // 6. 将 NeXt 应用实例（变量 app）绑定到拓扑实例（变量 topology）
  topology.attach(app);


  // 7. 指定 NeXt 应用实例（变量 app）运行在一个 BOM container。ID 是可以自定义的
  app.container(document.getElementById("topology-container"));


})(nx);

2.5. 补充 index.html 的 body

在 index.html 的 <body></body> 里面要指定 data.js 和 app.js 的路径，还有 DOM container 的 ID。注意这个 ID 必须和 app.js 里面定义的相同。

<!DOCTYPE html>
<html>
<head>
  <title>My first NeXt topology!</title>
  <link rel="stylesheet" href="next-bower/css/next.css">
  <script type="text/javascript" src="next-bower/js/next.js"></script>
</head>
<body>
  <div id="topology-container"></div>
  <script type="text/javascript" src="app/data.js"></script>
  <script type="text/javascript" src="app/app.js"></script>
</body>
</html>

2.6. Done

拓扑搞定，打开本地的 index.html 验证：

3. 交互式拓扑的思路

现在咱们来梳理以下拓扑应用的工作流。在了解 NeXt 的使用方法之后，我们可以发现应用的关键是自动化修改 data.js；而 data.js 的数据来源可以从 LLDP/BGP-LS/PCEP 等协议获取；而 LLDP/BGP-LS/PCEP 的数据则可以利用 Nornir/Ansible 自动化获取。

这就是我们下一篇要研究的内容。
