导言

万兆网卡在当前数据中心环境中使用已经非常普遍。千兆网卡时代，通常网络的主要瓶颈是网卡带宽。而在万兆网卡时代，网络瓶颈往往是每秒钟处理包数，即Packets Per Second (PPS)。尤其是常见的OLTP负载，通常是小数据包为主，对于这类场景，在达到万兆网卡带宽瓶颈之前，往往可能已经达到PPS瓶颈了。

PPS瓶颈主要受限于目前TCP/IP协议栈的实现方式，根本性的优化方向主要是：

• 采用polling轮询机制代替中断机制进行数据包处理；

• 减少内核态操作，将网络数据包直接交付到应用层。

基于这两种优化思路目前市场上已经有一些技术和产品，但相对而言实施复杂度会有明显增加。

本文通过参数调优与测试，验证在 AIX 平台上万兆网卡的 Packets Per Second (PPS) 极限性能；预计完成优化后，能满足绝大多数业务负载对网络PPS的要求。从本案例中的测试结果看，#EN0S网卡在仅使用单万兆口的情况下，能达到至少280万 PPS的性能指标；在使用EtherChannel的情况下，能达到380 PPS。而#EN16网卡在仅使用单万兆口的情况下，能达到206万 PPS。

本文中的测试主要使用netperf工具完成。同时也使用某厂商的分布式应用进行了验证，得到的网络PPS指标与netperf基本一致。

测试环境

共有 3 个客户端以及服务端（本机）采用 #EN0S 卡；还有 2 个客户端采用的 PCIe 一代卡，如下：

测试拓扑为简单的 client/server 模式，共 211 、 213 、 215 、 222 、 223 五个客户端通过 netperf ，与 212 服务端（本机）的 netserver 通信。收发包大小均为 200 字节。

#!/bin/ksh93
#

if [ $1 -gt 0 ]; then
    THREAD=$1
else
    THREAD=1
fi

n=0

while ((n<$THREAD))
do
    nohup netperf -t TCP_RR -l 7200 -H 192.168.26.212 -- -r 200,200 &
    ((n++))
done

网卡收发队列调整

网卡的接收队列（并发中断数）设置是非常关键的并发控制因素，此设置直接影响系统 kernel CPU 使用率与发包速率。

不同的万兆网卡支持的并发中断数不同，举 #EN0S 为例，最大支持的并发中断数 (queues_rx) 为 7 。

可以使用如下命令，将 #EN0S 收发队列均改为最大值 (7) 。

注意不同型号的网卡其收发队列属性名称、最大值也不同，可以通过 lsattr -Rl entX -a queues_rx 查询取值范围；此处的queues_rx应当替换为实际查询到的队列属性名。例如：

#EN0S 网卡示例：

修改：（注意需要针对物理网卡进行查询修改，而不是针对 EC 聚合网卡修改）

查询：

查询网卡中断号

PCIe 一代卡或更早期的网卡的中断号可以直接通过 lsattr 查询到。而 PCIe 二代或以上网卡通常只在 lsattr 中显示基础中断号，实际运行环境中使用的中断号需要通过 entstat 查询。而且如果删除网卡重新配置的话，重配后使用的中断号可能会略有差异，需要注意相应调整绑定命令。

• CPU 0 上不要绑中断，原因是在CPU 0进行中断绑定后，无法使用命令直接解除绑定；

• 建议使用每个物理 CPU 的第一个逻辑 CPU进行绑定，例如 4, 8, 12.. ( 当前为 SMT 4时)

• 查看绑定结果

可以对相应中断号进行查询，例如30753号中断查询结果如下：

• 如何去除绑定

使用-u参数可以去除绑定：

• 查询中断统计

可以看到，网络中断主要发生在 30753~30759 共 7 个中断号上。

在 AIX 7.2 TL3 SP3 以及后续版本，调整schedo参数 krlock_enable ，可以防止特定场景下出现锁争用时kernel自旋 (spin) 过多。此调整可以有效降低kernel CPU使用率， 7.2TL4 以后该调整已改为默认设置：

注意，该参数在更早的版本中也存在，但因为没有包含下面列出的补丁，不升级系统到7.2TL3SP3或后续版本就直接修改不会有效果。

如果按上文提高了网卡收发队列数，则此项参数强烈建议设置，否则可能造成系统CPU消耗上升。

Fix krlock issues

IJ12449 latency on drw_lock_done by write owner

IJ12456 schedo changes for drw_lock_read krlock spin

RAS / tuning- around krlocks

IJ12451 splat not reporting krlock activity correctly

考虑关闭 Spectre/Meltdown 补丁

根据 POWER8 的 rPerf 分值估算，Spectre/Meltdown补丁的性能影响大约是5-7% ；但系统出现网络瓶颈，尤其是 PPS 极高的场景，影响可能超过此值。

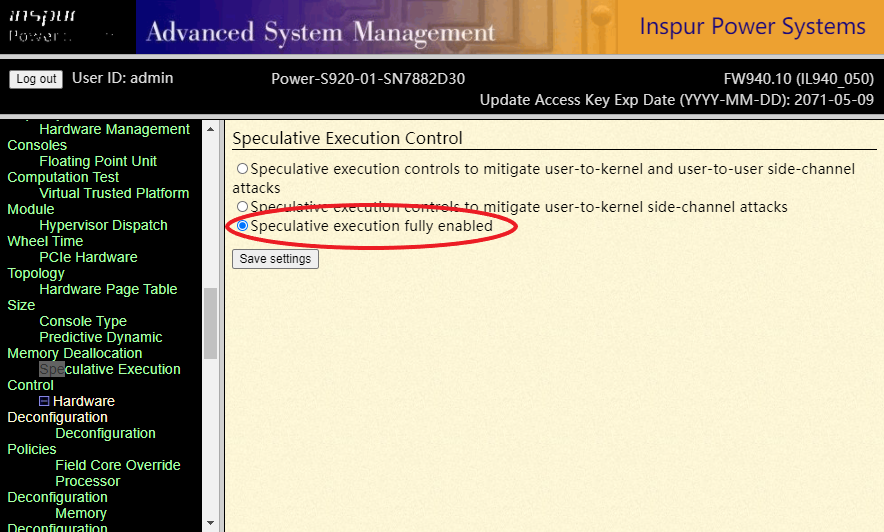

由于 POWER9 各机型默认激活了该补丁，在网络瓶颈场景下性能影响可能会比较明显。建议在 ASMI 上关闭此 firmware 补丁（选红色框，即Speculative execution fully enabled），如下图 ( 注意，该修改必须在下电的情况下才能进行 ) ：

如果 firmware 不含有 Spectre/Meltdown 补丁，则 AIX 补丁不起作用；

AIX 7.2 环境，使用 lparstat –x 可以查看当前的预测执行安全级别；

EtherChannel 配置兼容性建议

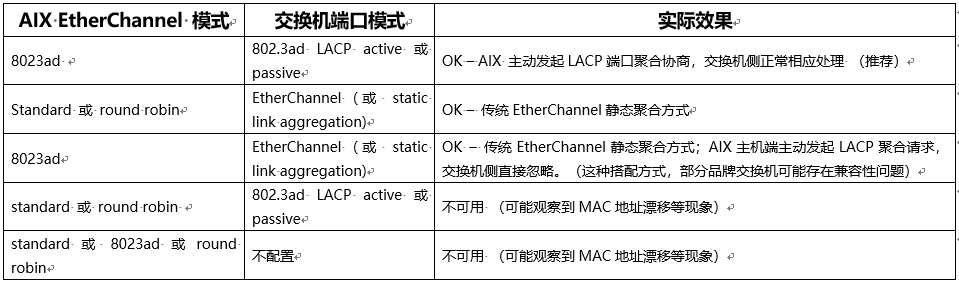

在 AIX 上建议的 EtherChannel 配置模式为 802.3ad, Hash Mode 采用 src_dst_port . 具体如下：

其他注意事项

1. 网卡尽量放在系统节点上，使用性能较高的 PCIe 插槽，具体放置规则需要查看相关机型的红皮书以及 knowledge center ；

例如 E980 + EN0T ：

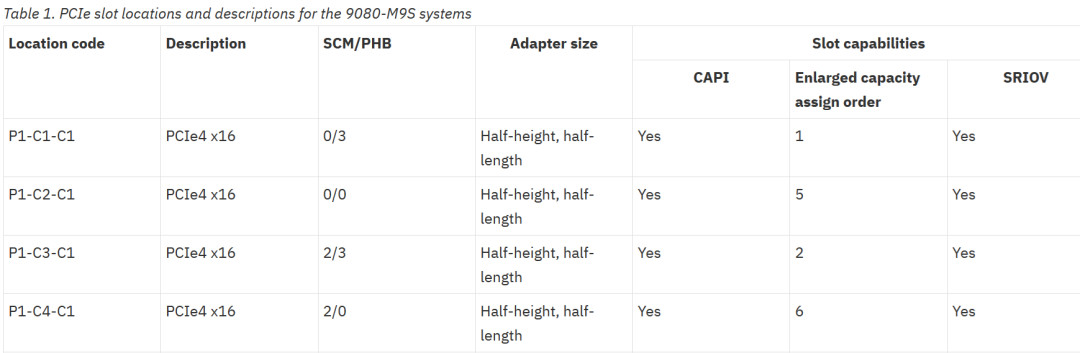

EN0T 的放置槽位优先级 ：

从观察看 ， EN0T 放置在 Slot 1 网络性能要优于 Slot 8.

2. 网卡 PPS 极限性能对内存延迟敏感，因此分区规模不是越大越好，可以参考 K1 Power System 的 DPO功能对分区资源分布进行优化（相关文档请自行搜索K1 Power DPO 手册） ；

3. 许多用户习惯性在 AIX 主机上设置 no 参数 tcp_nodelayack=1, 这样将使得 AIX 主机对所有收到的包马上回送一个消息体为空的 ACK 应答；这种做法通常只有性能损失而没有收益，只在少部分存在异构系统兼容性问题时可能有帮助。

在正常的 OLTP TCP 通信场景中， Request/Response 通常是成对出现的，因此 ACK 应答通常可以捎带在 Response 消息中（称之为 piggybacked ACK ），而不必单独发送，这样可以提高有效数据包的比例。因此，请确保 tcp_nodelayack 取值为 0 ，即：

在 tcp_nodelayack 取值为 0 的情况下，系统会尽量尝试在正常的数据包 ( 业务回包 ) 中捎带 ACK 应答；如果短时间没有业务回包，则最长不超过 200 毫秒（由系统 fast timer 控制，可以通过 no 参数调整），系统会主动回复 ACK。

测试数据

EN0S 网卡性能测试结果

测试客户端 211 、 213 、 215 与测试服务端（本机） 212 分区 CPU 与网卡配置基本相同，各启动 100 个 netperf 实例；

测试客户端 222 、 223 为 16C 780C 分区 +PCIe 一代网卡，各启动 60 个 netperf 实例；

客户端与服务端各网卡收发队列均调整至最大值，网卡中断绑定、 affinity 调整均调整完毕的情况下，最终性能如下：

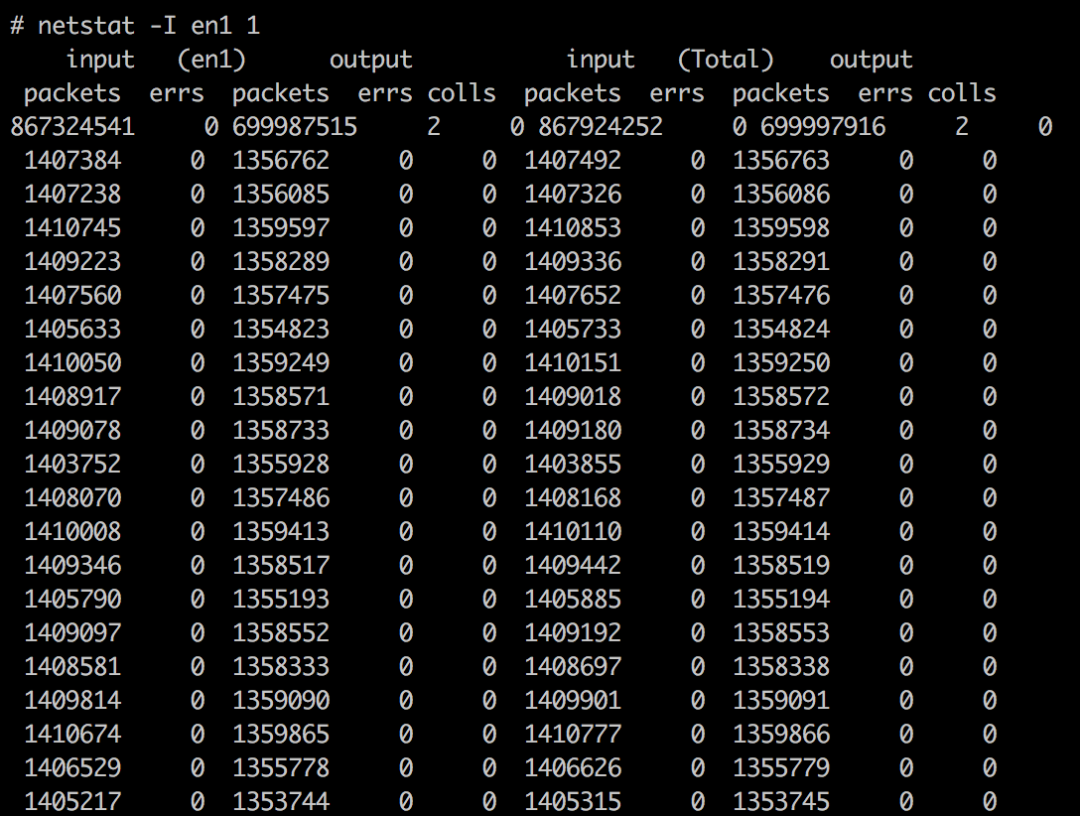

netstat 统计结果：

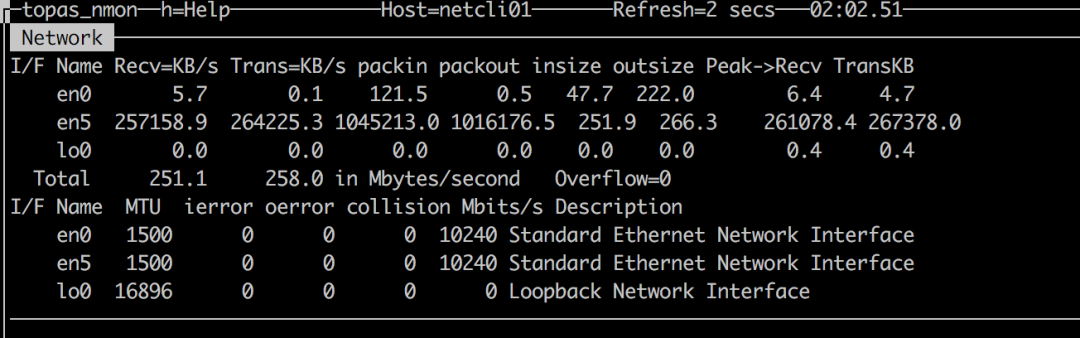

nmon 统计结果 :

统计结果说明

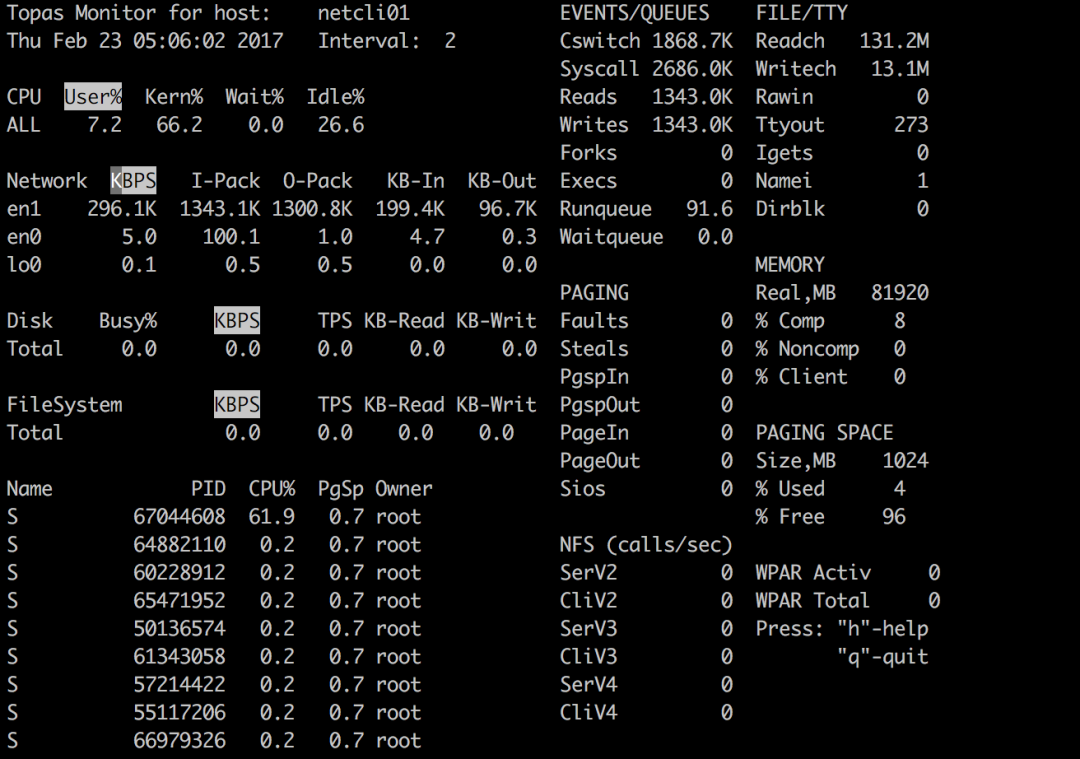

由于统计工具不同，在系统压力极大的情况下，命令响应时间受到了一定影响，统计数据有少许偏差。其中 topas 统计结果偏大，为 320 万 PPS ；而 netstat 与 nmon 统计结果接近，为 280 万 PPS 。

统计结果的差异与统计命令实际采用的时间间隔精度有关， topas 最为常用，但 netstat 与 nmon 的结果应该更接近实际值。

EN16 网卡性能测试结果

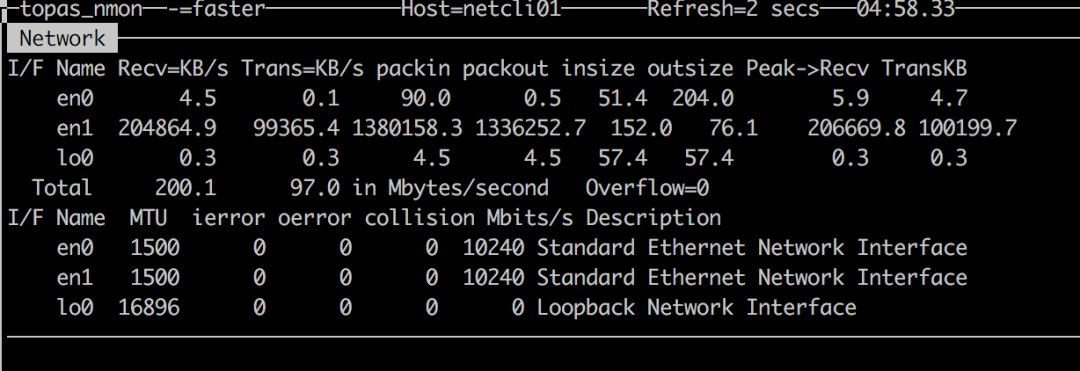

使用 EN16 网卡之后性能为 200 万 PPS 。数据如下：

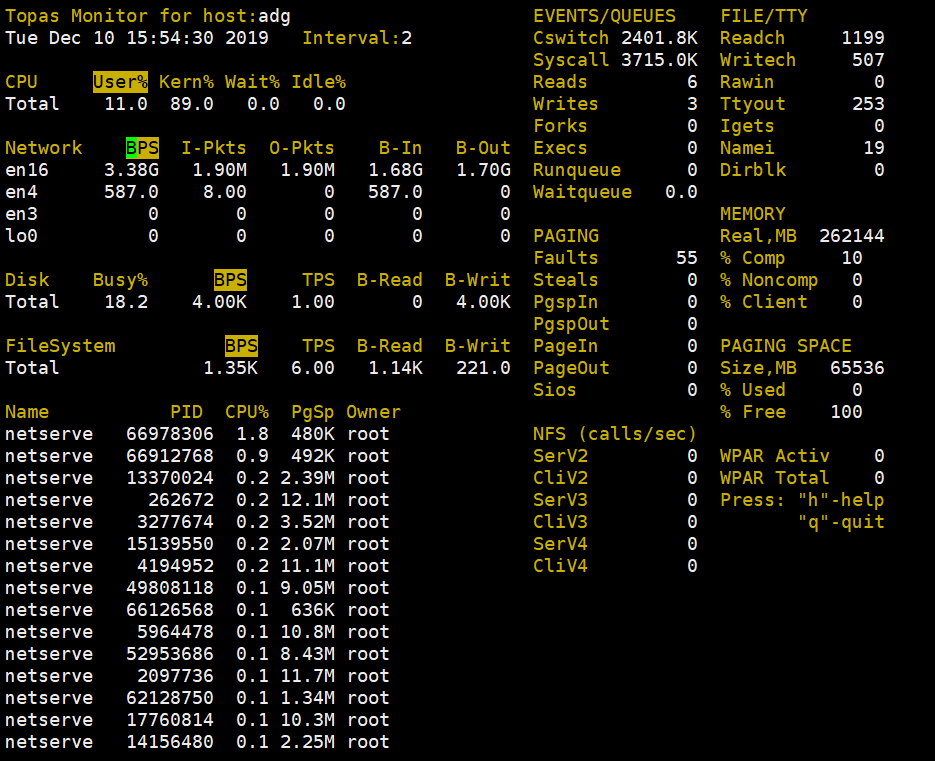

本测试中系统尚有一定空余 CPU ， topas 、 nmon 响应都正常，统计数据接近。

附录

使用某厂家的分布式应用对 #EN0S 的场景进行了验证，得到了类似 netperf 的 PPS 极限值：

2019 年 12 月 update

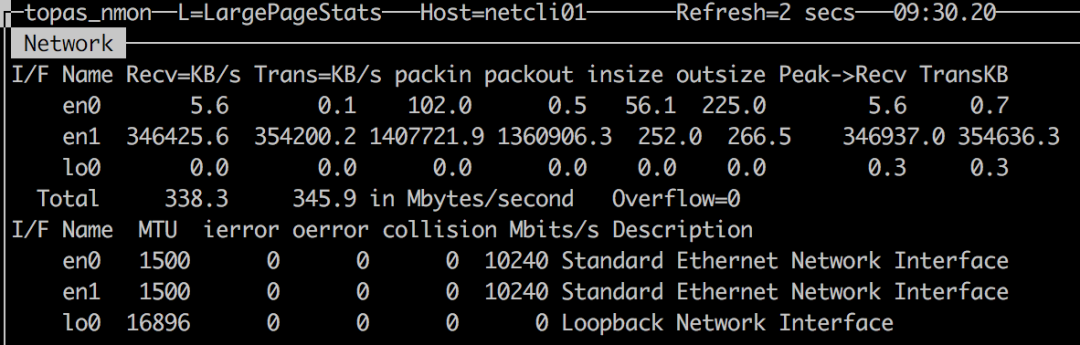

在 POWER9环境上搭建环境进行了类似测试， 2 个 EN0S 做 Etherchannel，测试结果为380 万 PPS ：
