UML类图的关系

因为要看tomcat的源码，这里回顾一下类图的关系（泛化、实现、依赖、关联、聚合、组合）

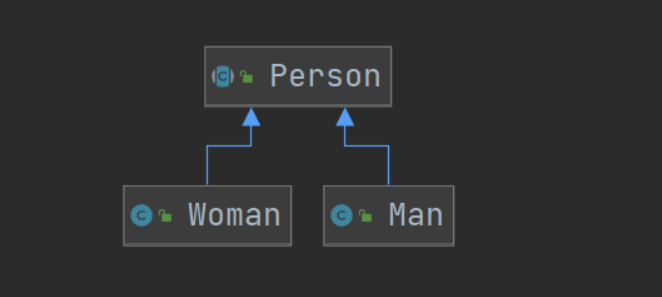

泛化：带空心三角实线，三角箭头指向父类

继承的关系，表示特殊与一般的关系

public abstract class Person{
    public Integer age;
    public String name;
    public abstract void say();
}
public class Man extends Person{
    @Override
    public void say() {
    }
}
public class Woman extends Person{
    @Override
    public void say() {
    }
}

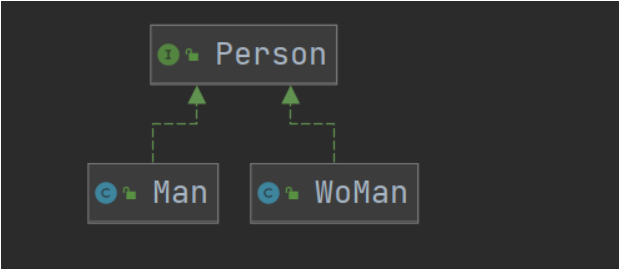

实现（Implementation)：带空心三角虚线，三角箭头指向接口

类与接口的关系，表示类是接口的实现

public interface Person{
    void say();
}
public class Man implement Person{
      @Override
    public void say() {}
}
public class Woman implement Person{
      @Override
    public void say() {}
}

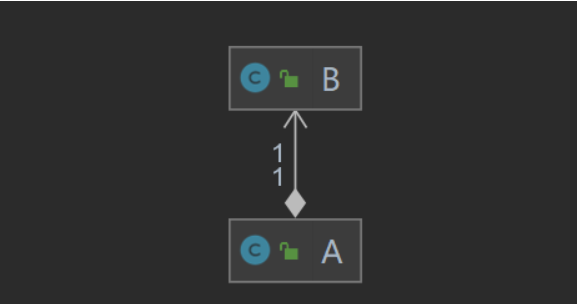

关联：带普通箭头的实线，箭头指向被拥有者

类之间的一种关系，是一种拥有的关系，使一个类知道另一个类的属性和方法，一个类作为另一个类的成员变量

• 双向关联：两个类的成员变量中都包含对方

• 单向关联：

• 自关联：

A.java

public class A{
    public B b;
}

B.java

public class B{
}

聚合：空心菱形实线，菱形指向整体  (关联关系的特殊形式)

整体与部分的关系，部分可以离开整体而单独存在，一个类作为另一个类的成员变量。

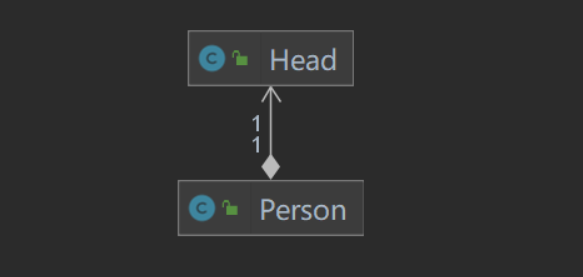

组合：实心菱形实线，菱形指向整体(关联关系的特殊形式)

整体与部分的关系，部分不能离开整体而单独存在，成员变量

代码层面来看，聚合与组合关系是一样的

Head.java

public class Head{
    public Double height;
}

Person.java

public class Person{
    public void say(Head head){
        System.out.println(head.height);
    }
}

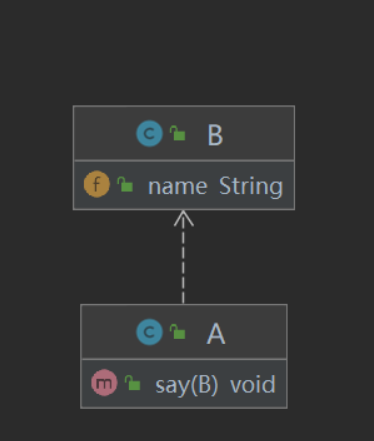

依赖：带箭头的虚线，箭头指向被使用者

是一种使用的关系，一个类的实现需要另一个类的协助，在方法的参数中，类A的方法需要类B作为参数

A.java

public class A{
    public void say(B b){
        System.out.println(b.name);
    }
}

B.java

public class B{
    public String name;
}

泛化和实现这两个关系很容易认出虚线就是类与接口的实现关系，实线是类与类的继承关系

组合、聚合、关联、依赖这四种关系大致是语义上的区别，代码层面很难看出有什么区别。

关系表现的强弱程度为：组合>聚合>关联>依赖
