MySQL集群概述

MySQL Cluster 是一组计算机构成，适合于分布式计算环境的高实用、高冗余版本。它采用了NDB Cluster 存储引擎，允许在1个 Cluster 中运行多个MySQL服务器。
来源：百度词条\ https://baike.baidu.com/item/MySQL

MySQL Cluster 是一种技术，该技术允许在无共享的系统中部署“内存中”数据库的 Cluster 。通过无共享体系结构，系统能够使用廉价的硬件，而且对软硬件无特殊要求。此外，由于每个组件有自己的内存和磁盘，不存在单点故障。

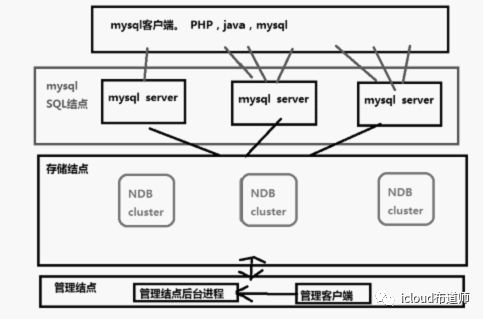

MySQL集群架构

SQL结点：给上层应用程序提供SQL访问

管理结点：管理整个集群；开启/关闭整个集群，通过nmb mgmd来操作

存储/数据结点：保存cluster的数据；数据结点可以提供副本，实现数据亢余

NDB引擎：是一种内存中的存储引擎；具有高可用和数据一致性的特点

NDB 引擎

NDB引擎：

MySQL Cluster 使用了一个专用的基于内存的存储引擎——NDB引擎，这样做的好处是速度快，没有磁盘I/O的瓶颈，但是由于是基于内存的，所以数据库的规模受系统总内存的限制，如果运行NDB的MySQL服务器一定要内存够大，比如4G, 8G, 甚至16G。NDB引擎是分布式的，它可以配置在多台服务器上来实现数据的可靠性和扩展性，理论上通过配置2台NDB的存储节点就能实现整个数据库集群的冗余性和解决单点故障问题。

缺陷：

· 基于内存，数据库的规模受集群总内存的大小限制

· 基于内存，断电后数据可能会有数据丢失，这点还需要通过测试验证。

· 多个节点通过网络实现通讯和数据同步、查询等操作，因此整体性受网络速度影响，因此速度也慢

优点：

· 多个节点之间可以分布在不同的地理位置，因此也是一个实现分布式数据库的方案。

· 扩展性很好，增加节点即可实现数据库集群的扩展。

· 冗余性很好，多个节点上都有完整的数据库数据，因此任何一个节点宕机都不会造成服务中断。

Mysql cluster的下载地址：https://dev.mysql.com/downloads/cluster/

实验环境

在我们做的实验中mysql cluster集群各机器角色如下分配：

mysql 管理节点：cluster.129.cn IP：192.168.231.129

mysql 数据节点：cluster.130.cn IP：192.168.231.130

mysql 数据节点：cluster132.cn IP：192.168.231.132

msyql SQL节点：cluster133.cn IP：192.168.231.133

msyql SQL节点：cluster134.cn IP：192.168.231.134

环境清理

这一部分虽然是初始，但是有一点复杂

在所有的主机下面执行以下操作：

首先，清除旧版本的mysql

[root@bogon ~]# yum remove -y mariadb* mysql*

[root@bogon ~]# rpm -qa |grep mysql

然后，清除以下文件

[root@bogon ~]# rm -rf etc/my.cfg
[root@bogon ~]# rm -rf  var/lib/mysql/*
[root@bogon ~]# rm -rf  etc/init.d/mysqld

然后，打开/etc/profile文件，查看是否有与mysql相关的环境变量，如果有则删去

安装mysql clunter社区版

还是在所有的主机下面执行以下操作：

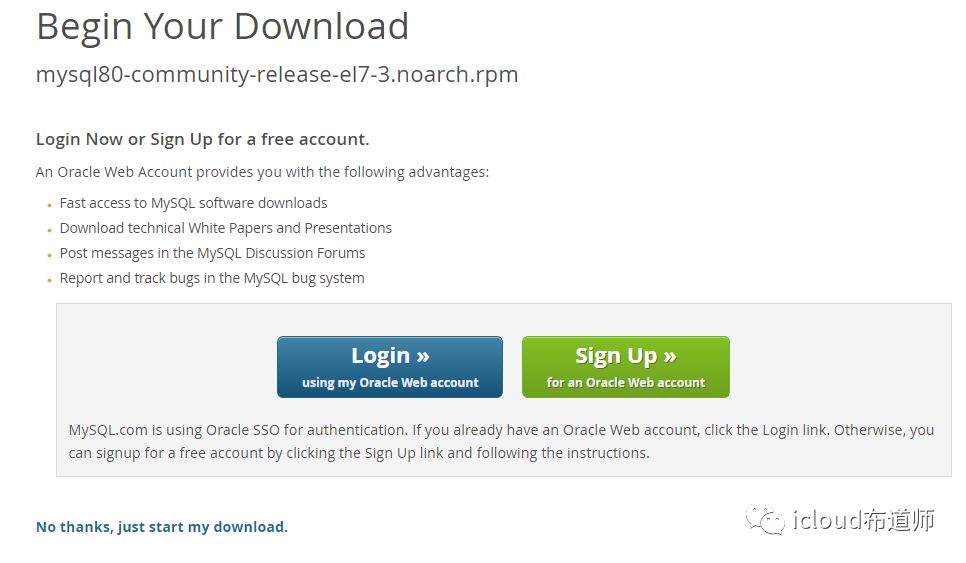

下载此包；然后传到每台服务器上

[root@bogon ~]# rz

然后传到每台服务器上

[root@bogon ~]# scp mysql80-community-release-el7-3.noarch.rpm  192.168.231.130:~/
[root@bogon ~]# scp mysql80-community-release-el7-3.noarch.rpm  192.168.231.132:~/
[root@bogon ~]# scp mysql80-community-release-el7-3.noarch.rpm  192.168.231.133:~/
[root@bogon ~]# scp mysql80-community-release-el7-3.noarch.rpm  192.168.231.134:~/

安装epel源

[root@bogon ~]# yum install epel-release -y

rpm包安装

[root@bogon ~]# rpm -ivh mysql80-community-release-el7-3.noarch.rpm

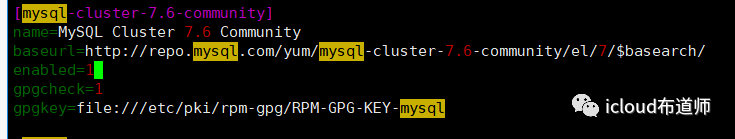

打开yum源,开启此mysql-clunter源

[root@bogon ~]# vim etc/yum.repos.d/mysql-community.repo

[mysql-cluster-7.6-community]
name=MySQL Cluster 7.6 Community
baseurl=http://repo.mysql.com/yum/mysql-cluster-7.6-community/el/7/$basearch/
enabled=1
gpgcheck=1
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-mysql

或者批量修改

 sed -i "63s/0/1/g" etc/yum.repos.d/mysql-community.repo

然后刷新yum源

[root@bogon ~]# yum clean all&&yum list

安装cluster依赖包

[root@bogon ~]# yum install -y perl perl-Class-MethodMaker perl-DBI  libaio numactl

安装cluster

[root@bogon ~]# yum install -y mysql-cluster-community-serve

针对数据结点服务器安装包

mysql 数据节点：cluster.130.cn IP：192.168.231.130

mysql 数据节点：cluster132.cn IP：192.168.231.132

[root@bogon ~]# yum install -y mysql-cluster-community-data-node

针对管理端安装management管理包

mysql 管理节点：cluster.129.cn IP：192.168.231.129

root@bogon ~]# yum -y install mysql-cluster-community-management-server

针对管理结点服务器创建文件

mysql 管理节点：cluster.129.cn IP：192.168.231.129

[root@bogon ~]# mkdir -p usr/mysql-cluster/

搭建mysql集群

经过复杂的安装配置，接下来搭建cluster

在管理结点创建配置文件

mysql 管理节点：cluster.129.cn IP：192.168.231.129

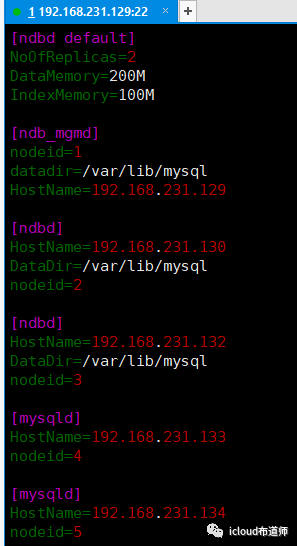

[root@bogon mysql-cluster]# vim usr/mysql-cluster/config.ini

[ndbd default]
NoOfReplicas=2
DataMemory=200M
IndexMemory=100M


[ndb_mgmd]
nodeid=1
datadir=/var/lib/mysql
HostName=192.168.231.129


[ndbd]
HostName=192.168.231.130
DataDir=/var/lib/mysql
nodeid=2


[ndbd]
HostName=192.168.231.132
DataDIR=/var/lib/mysql
nodeid=3


[mysqld]
HostName=192.168.231.133
Datdir=/var/lib/mysql
nodeid=4


[mysqld]
HostName=192.168.231.134
DataDir=/var/lib/mysql
nodeid=5

在这个文件里，我们分别给五个节点分配了ID，这有利于更好的管理和区分各个节点。

当然，要是不指定，MySQL也会动态分配一个

在数据结点创建配置文件

mysql 数据节点：cluster.130.cn IP：192.168.231.130

mysql 数据节点：cluster132.cn IP：192.168.231.132

打开配置文件

[root@bogon ~]# mv etc/my.cnf etc/my.bak
[root@bogon ~]# vim /etc/my.cnf

两台配置文件完全一样

[mysql]
datadir=/var/lib/mysql
ndbcluster
ndb-connectstring=192.168.231.129


[mysql_safe]
log-error=/var/log/mysqld.log
pid-file=/var/run/mysqld/mysqld.pid


[mysql_cluster]
ndb-connectstring=192.168.231.129

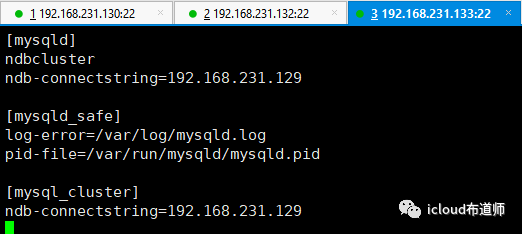

在SQL结点创建配置文件

msyql SQL节点：cluster133.cn IP：192.168.231.133

msyql SQL节点：cluster134.cn IP：192.168.231.134

[root@bogon ~]# mv etc/my.cnf etc/my.bak
[root@bogon ~]# vim /etc/my.cnf

[mysqld]
ndbcluster
ndb-connectstring=192.168.231.129


[mysqld_safe]
log-error=/var/log/mysqld.log
pid-file=/var/run/mysqld/mysqld.pid


[mysql_cluster]
ndb-connectstring=192.168.231.129

启动mysql cluster

初次启动命令以及用户密码更改调整：（请严格按照次序启动）

先启动：管理结点服务->数据结点服务->sql结点服务

执行初次启动前请先确认将两台机器的防火墙关闭（service iptables stop 或者设定防火墙端口可通，两个端口即通讯端口1186、数据端口3306 )

在这次实验，我们默认关闭防火墙

[root@bogon mysql-cluster]# systemctl stop firewalld

启动管理结点服务器

mysql 管理节点：cluster.129.cn IP：192.168.231.129

[root@bogon mysql]# ndb_mgmd --ndb_nodeid=1 --initial -f usr/mysql-cluster/config.ini
MySQL Cluster Management Server mysql-5.7.26 ndb-7.6.10

启动会报这个错误，我把第四行注释掉了就好了



[MgmtSrvr] WARNING  -- at line 4: [DB] IndexMemory is deprecated, use Number bytes on each ndbd(DB) node allocated for storing indexes instead

注释掉/usr/mysql-cluster/config.ini中文件中的第四行，

#indexmemory

如果再启动报这个错误，说明有日志文件产生进程数据，清空/var/lib/mysql/的文件

[root@bogon mysql-cluster]# killall nbd_mgmd
nbd_mgmd: no process found
不是这个原因

[root@bogon mysql]# rm -rf /var/lib/mysql/*

差点写成rm -rf var/lib 所以这个命令还是慎用！

接下来启动客户端

[root@bogon mysql]# ndb_mgm

看到登陆成功

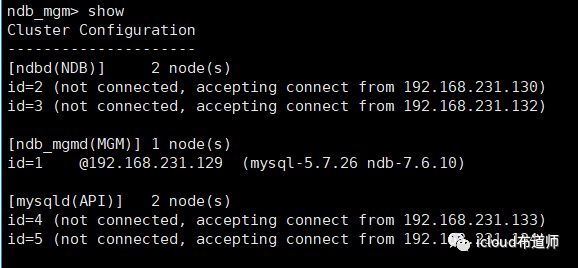

查看状态

ndb_mgm> show

Cluster Configuration
---------------------
[ndbd(NDB)]  2 node(s)
id=2 (not connected, accepting connect from 192.168.231.130)
id=3 (not connected, accepting connect from 192.168.231.132)


[ndb_mgmd(MGM)]  1 node(s)
id=1  @192.168.231.129  (mysql-5.7.26 ndb-7.6.10)


[mysqld(API)]  2 node(s)
id=4 (not connected, accepting connect from 192.168.231.133)
id=5 (not connected, accepting connect from 192.168.231.134)

接下来启动数据节点

mysql 数据节点：cluster.130.cn IP：192.168.231.130

mysql 数据节点：cluster132.cn IP：192.168.231.132

[root@bogon ~]# ndbd --initial

2019-05-10 13:50:09 [ndbd] INFO     -- Angel connected to '192.168.231.129:1186'
2019-05-10 13:50:09 [ndbd] INFO     -- Angel allocated nodeid: 2

看到连接管理结点服务器成功了

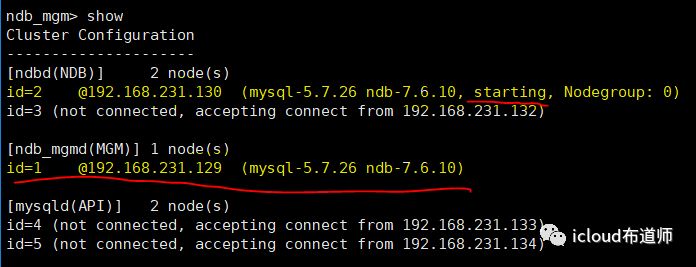

我们再返回管理结点看下状态

可以看到id=2的服务器开启成功

再启动另一台数据结点

[root@bogon ~]# ndbd --initial
2019-03-28 08:56:56 [ndbd] INFO     -- Angel connected to '192.168.231.129:1186'
2019-03-28 08:56:56 [ndbd] INFO     -- Angel allocated nodeid: 3

连接成功！

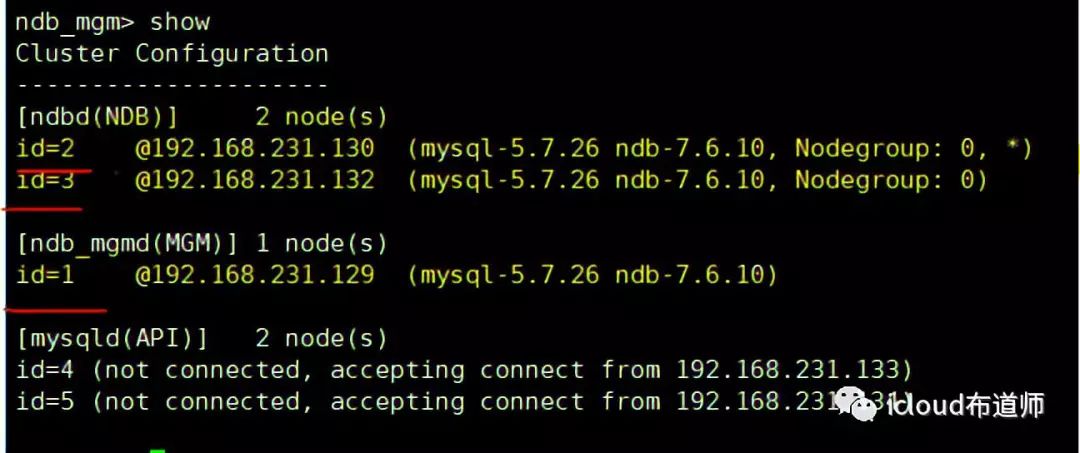

我们再返回管理结点看下状态

可以看到id=2和3的服务器都开启成功

接下来启动SQL节点

msyql SQL节点：cluster133.cn IP：192.168.231.133

msyql SQL节点：cluster134.cn IP：192.168.231.134

[root@bogon ~]# systemctl start mysqld

初始化比较慢，稍微一等

现在再查看管理结点状态

ndb_mgm> show
Cluster Configuration
---------------------
[ndbd(NDB)]  2 node(s)
id=2  @192.168.231.130  (mysql-5.7.26 ndb-7.6.10, Nodegroup: 0, *)
id=3  @192.168.231.132  (mysql-5.7.26 ndb-7.6.10, Nodegroup: 0)


[ndb_mgmd(MGM)]  1 node(s)
id=1  @192.168.231.129  (mysql-5.7.26 ndb-7.6.10)


[mysqld(API)]  2 node(s)
id=4  @192.168.231.133  (mysql-5.7.26 ndb-7.6.10)
id=5  @192.168.231.134  (mysql-5.7.26 ndb-7.6.10)

由于4和5两台机器为新建，忘记关闭selinux，导致sql结点连接不上管理结点！！！

找了一天的错误！！！

现在进入sql结点服务器的数据库

此时的数据库有默认的密码，所以要修改密码！

首先找到随机密码

[root@bogon ~]# grep password var/log/messages

[root@bogon ~]# grep password var/log/messages
May 10 14:02:28 bogon mysqld_pre_systemd: 2019-05-10T06:02:28.680228Z 1 [Note] A temporary password is generated for root@localhost: &e&%I%eUy6dd
May 10 14:07:05 bogon mysqld: 2019-05-10T06:07:05.024270Z 0 [Note] Shutting down plugin 'validate_password'
May 10 14:07:07 bogon mysqld: 2019-05-10T06:07:07.073202Z 0 [Note] Shutting down plugin 'sha256_password'
May 10 14:07:07 bogon mysqld: 2019-05-10T06:07:07.073204Z 0 [Note] Shutting down plugin 'mysql_native_password'
May 10 14:09:05 bogon mysqld: 2019-05-10T06:09:05.680521Z 0 [Note] Shutting down plugin 'validate_password'
May 10 14:09:07 bogon mysqld: 2019-05-10T06:09:07.629116Z 0 [Note] Shutting down plugin 'sha256_password'
May 10 14:09:07 bogon mysqld: 2019-05-10T06:09:07.629118Z 0 [Note] Shutting down plugin 'mysql_native_p

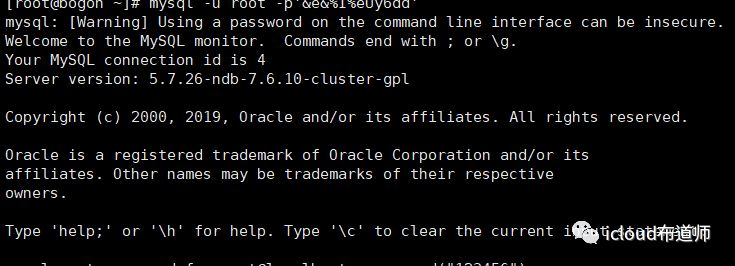

复制随机密码并登陆数据库

[root@bogon ~]# mysql -u root -p'&e&%I%eUy6dd'

修改密码：

首先要修改密码的复杂度和长度

mysql> set global validate_password_policy=0;

mysql> set global validate_password_length=1;

然后修改密码

mysql> set password for root@localhost =password("123456");

刷新权限表

mysql> flush privileges;

然后创建一个登陆账户

在所有的sql结点创建！

mysql> grant all privileges on *.* to cluster@'%' identified by '123456';

刷新权限表

mysql> flush privileges;

模拟外部服务器登陆：

[root@bogon ~]# mysql -u cluster -p123456 -h 192.168.231.133

‍

查看表

mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| ndbinfo            |
| performance_schema |
| sys                |
+--------------------+
5 rows in set (0.09 sec)

现在是用cluster账号远程登陆sql结点1的数据库：

创建测试数据

mysql> create database ah;
Query OK, 1 row affected (0.15 sec)


mysql> use ah
Database changed
mysql> create table test1 (id int)engine=ndb;
Query OK, 0 rows affected (0.37 sec)


mysql> insert into test1 values(10010);
Query OK, 1 row affected (0.64 sec)

查看测试数据

mysql> select * from test1
;
+-------+
| id    |
+-------+
| 10010 |
+-------+
1 row in set (0.04 sec)

现在是在sql2结点查看数据：

mysql> select * from ah.test1;
+-------+
| id    |
+-------+
| 10010 |
+-------+
1 row in set (0.02 sec)

集群已经生效！

现在是sql结点2的数据库插入数据：

mysql> insert into test1 values (1333);

现在是在sq1结点查看数据：

mysql> select * from test1;
+-------+
| id    |
+-------+
| 10010 |
|  1333 |
+-------+
2 rows in set (0.01 sec)

集群的任何一台服务器读写都同步！！！

测试单点故障

停掉一个sql节点测试单点故障问题

mysqladmin -uroot -p123456 shutdown

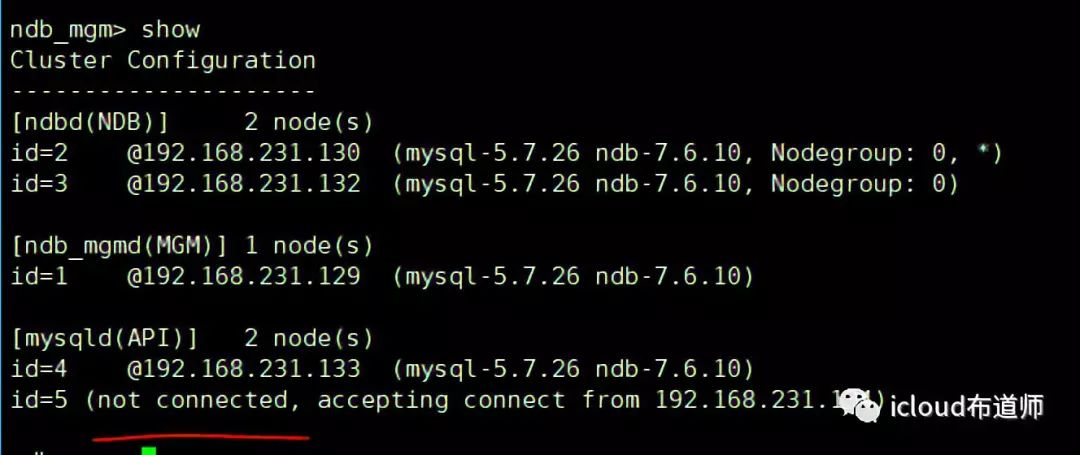

查看管理结点服务器状态

可以看到已经模拟挂掉一台sql结点数据库

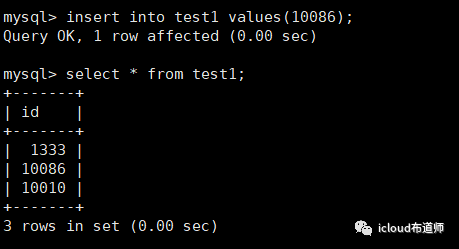

现在在好的sql数据库插入数据并查看

mysql> insert into test1 values(10086);
Query OK, 1 row affected (0.00 sec)


mysql> select * from test1;
+-------+
| id    |
+-------+
|  1333 |
| 10086 |
| 10010 |
+-------+
3 rows in set (0.00 sec)

测试正常！

规避单点故障

关闭cluster集群

关闭mysql集群顺序：

关闭管理节点服务>关闭管理节点时，数据结点服务自动关闭 >关闭SQL结点服务

mysql 管理节点：cluster.129.cn IP：192.168.231.129

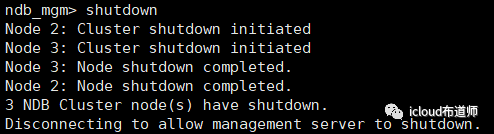

ndb_mgm> shutdown
Node 2: Cluster shutdown initiated
Node 3: Cluster shutdown initiated
Node 3: Node shutdown completed.
Node 2: Node shutdown completed.
3 NDB Cluster node(s) have shutdown.

mysql 数据节点：cluster.130.cn IP：192.168.231.130

mysql 数据节点：cluster132.cn IP：192.168.231.132

这两个结点自动关闭！

msyql SQL节点：cluster133.cn IP：192.168.231.133

msyql SQL节点：cluster134.cn IP：192.168.231.134

[root@bogon ~]# mysqladmin -uroot -p123456 shutdown

以上就是本期全部内容！
