最近在学习 Stata 的相关知识，正好工作写报告也需要用 Excel, 在用 Excel 进行画图的同时，自己也用 Stata 把图画一遍，增加熟练度。自己做一个笔记，然后再继续更新。
一、记住常用的，简单的绘图命令。(注：twoway 可以简写成 tw )
柱状图 ：graphbar
折线图：twoway line
点图：twoway dot
棒棒糖图：twoway dropline， 这种图就是一个竖条，然后最高处有一个点，形式很像棒棒糖，在一阅读外文顶级期刊上，一些学者做 断点回归时会看到这种图。
时间序列图：这种图在设置的时候，我们需要将其设置成时间序列的格式，然后才能画图。一般命令为：tsrline
区域图：tw area
区域带：tw rarea 这个图与上面的图有点区别。
连接图：tw rconnected
误差棒：tw rcap
柱状带：tw rbar
直方图：tw hist
核密度图：tw hist
水平柱状图：gr hbar
矩阵图：gr matrix
水平柱状图：gr hbox
如果需要用函数去画图使用函数
tw function y = normalden(x) + 1
表示正态分布函数
除此之外，我们画出回归的图形。
例如，我们知道一个变量的估计系数，展示出来为：
di _b[x]di _b[_cons]
那么画出函数的命令为：
tw function _b[x] * x + _b[_cons] ,range(0 1000)
另外学习 画图其实最麻烦和琐碎的地方在于 option 的选择，这个地方需要不断去积累。翻看 stata manual 上我们也发现，这个地方，笔墨也是最多的。干中学，不断积累是一个比较好的办法。
举一个例子：

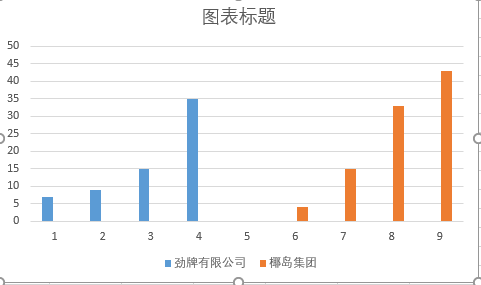

最近要画图，然后面临一个问题不是很会处理。画的图要表现成两个公司17-20年的专利数。Excel 的处理结果如下：

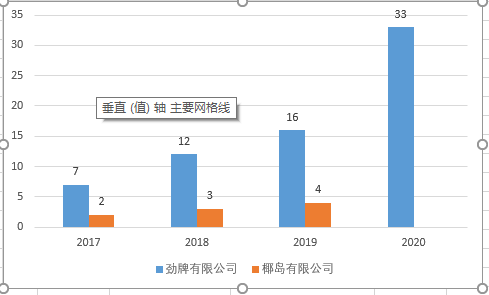

需要的图是这个样子的：

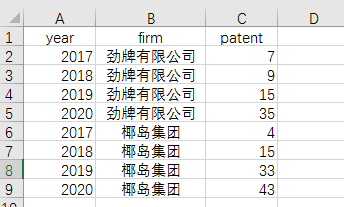

收集到的原始数据是这样的：

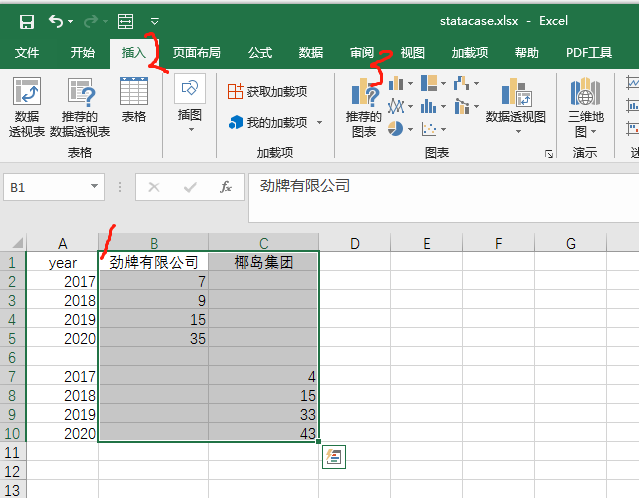

需要采用的方式是将它们分开，将需要的数据调制成如下格式，然后再插入即可：
就可以得到自己想要的图形，最后再根据相应的图表信息，编辑横轴，调整成时间就可以了。
然后在群里问了一个懂 Stata 的一些人，用 Stata重新画了一遍。大致的结果如下：
reshape wide patent, i(year) j(firm) stringgraph bar patent劲牌有限公司 patent椰岛有限公司,over(year) legend(pos(6) ring(1) label(1 "劲牌有限公司") label(2 "椰岛有限公司") row(1)) bar(1, color(sky)) bar(2, color(red)) blabel(bar,size(medsmall))

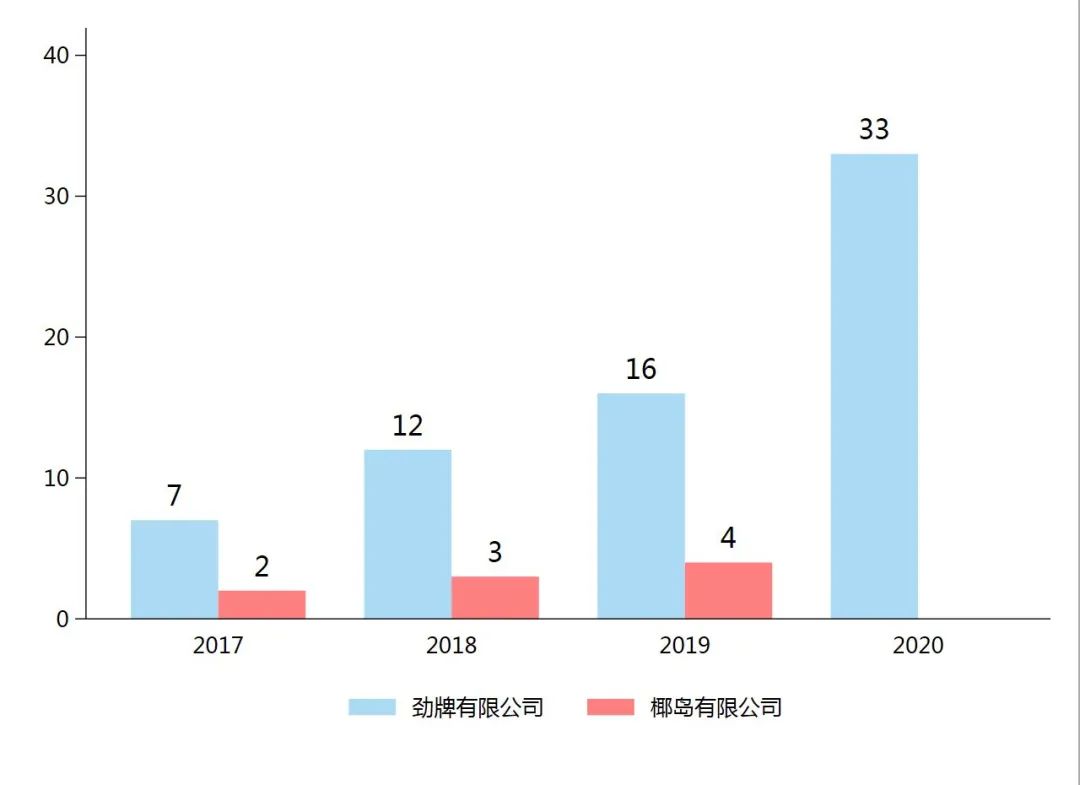

最后的结果为：
我们需要注意的是 over 选项是 group_option 下面的一个选项，其中还有 nofill missing allcategories, over 这个选项表明根据哪一个变量进行分组，我们看到对年份进行了分组。
legend 表示图标选项：pos 表示 position 选项方向是6， 表示放在6点钟方向，ring( ) 表示图例是在图形里面还是在图形外面，当 ring ( 0 ) 时，表示的是图例在图形里面，当大于 0 时， 在外面，越大表示图例离所画的区域越远。label 表示哪条线条。label(1 "劲牌") label (2 "椰岛")

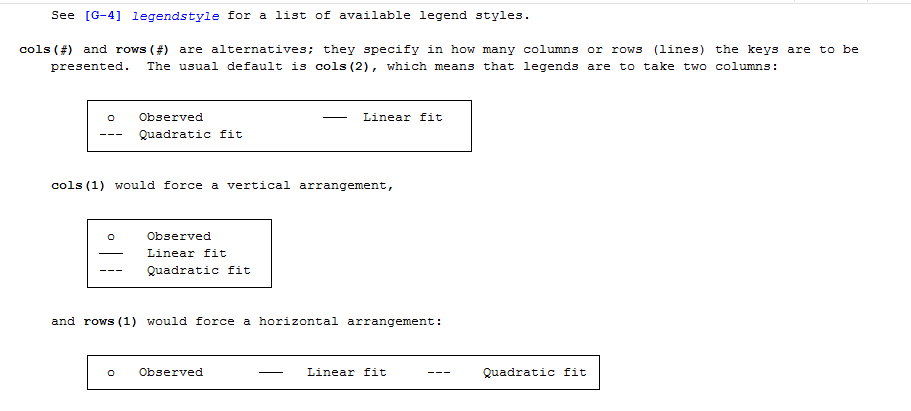

row 表示图例需要用几行， row （） 表示行，col( ) 表示列，更多的解读可以参看 stata 中的help 文档说明

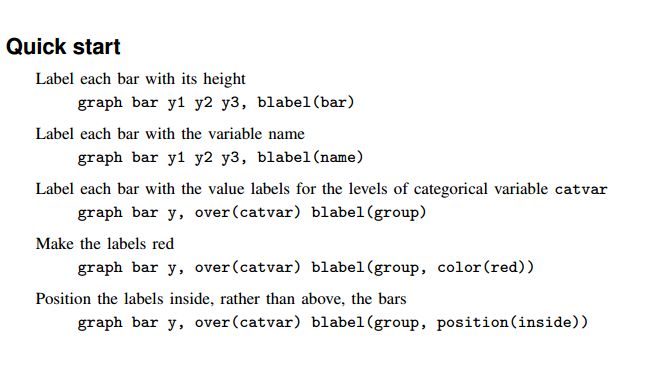

bar (1 color(sky)) bar(2 color(red)) 这个地方表示颜色，自行选择即可。blabel 就是将数值放在表上。我们根据stata 中的help 文件可以看到相关的说明。
这个样子我们就将整个命令部分理解完了，剩下的就是在实际的画图中不断地总结和运营，这样画图能力就会不断提高。
