SpringBoot 下PDF生成使用填坑总结

川聊架构 2020-06-08

4077

一、PDF生成

由于直接使用IText生成PDF，数据填充较为繁琐，故：

选用Freemarker和IText生成pdf，引入依赖：

环境：jdk 1.8 + SpringBoot

1.引入freemarker starter (版本跟随SpringBootparent即可)

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-freemarker</artifactId>
    <version>1.5.17.RELEASE</version>
</dependency>

2.将html渲染转换组件（使用版本5）

<dependency>
    <groupId>com.itextpdf.tool</groupId>
    <artifactId>xmlworker</artifactId>
    <version>5.5.11</version>
</dependency>

3.引入Itext PDF生成组件（使用版本5，最新版位 7, itext有open source和colsesource之分，目前7版本在网上少有例子）

<dependency>
    <groupId>com.itextpdf</groupId>
    <artifactId>itextpdf</artifactId>
    <version>5.5.13</version>
</dependency>

引入依赖后，代码如下：

public static void pdfTpl(Map<String, Object> data,Configuration cfg,String ftlTemplateName,String fileUrl){
// 指定FreeMarker模板文件的位置
try (ByteArrayOutputStream out = new ByteArrayOutputStream()) {
// 设置模板的编码格式
        cfg.setDefaultEncoding("UTF-8");
        cfg.setEncoding(Locale.CHINA, "UTF-8");
        cfg.setDateFormat("yyyy-MM-dd");
        cfg.setDateTimeFormat("yyyy-MM-dd HH:mm:ss");
        cfg.setClassicCompatible(true);
// 获取模板文件
        Template template = cfg.getTemplate(ftlTemplateName, "UTF-8");
        StringWriter writer = new StringWriter();
// 将数据输出到html中
        template.process(data, writer);
        Document doc = new Document(PageSize.A4, 50, 50, 60, 60);
        PdfWriter pdfWriter = PdfWriter.getInstance(doc,out);
        Paragraph context = new Paragraph();
        ElementList elementList =    MyXMLWorkerHelper.parseToElementList(writer.toString(), null);
for (Element element : elementList) {
            context.add(element);
        }
        doc.open();
        doc.add(context);
        doc.close();
byte [] contents = out.toByteArray();
        writer.close();
        pdfWriter.close();
    }catch (Exception e){
        e.printStackTrace();
    }
 }

一阵代码撸完然后debug测试，发现中文pdf文件中含有中文的都不显示（空白）

心里有点慌，因为服务马上要上线，最终在组内大佬的帮助下解决了

解释：
1、Configuration cfg 使用了freemaker starter后，在项目启动时即会自动初始化 Configuration 对象到Spring容器中；
2、Template template = cfg.getTemplate("test.ftl","UTF-8"); 模板因cfg本身在Spring容器中，则在获取test.ftl模板是就会自动在resource/templates下寻找模板，默认：ftl 格式，可以修改
3、因为找了很多例子都是使用ITextRenderer 对象来渲染输出渲染的PDF，但ITextRenderer有一个问题是要解决中文不显示问题，必须把字体放在一个以文件夹路径访问的形式引入，SpringBoot打包后，经测试，无法获取打包后的FONT字体；
则，再另辟途径，又找到以Document方式，但document需要的是，没一个dom对象都必须一个个添加进去，网上很多都是new 专门的对象，比如：块 Paragraph 然后添加文字(数字)内容。
所以又搜索：是否可以往document插入html
最终找到：https://www.cnblogs.com/mvilplss/p/5646675.html

package com.***.***(省略);


import com.itextpdf.text.Font;
import com.itextpdf.text.pdf.BaseFont;
import com.itextpdf.tool.xml.ElementList;
import com.itextpdf.tool.xml.XMLWorker;
import com.itextpdf.tool.xml.XMLWorkerFontProvider;
import com.itextpdf.tool.xml.XMLWorkerHelper;
import com.itextpdf.tool.xml.css.CssFile;
import com.itextpdf.tool.xml.css.StyleAttrCSSResolver;
import com.itextpdf.tool.xml.html.CssAppliers;
import com.itextpdf.tool.xml.html.CssAppliersImpl;
import com.itextpdf.tool.xml.html.Tags;
import com.itextpdf.tool.xml.parser.XMLParser;
import com.itextpdf.tool.xml.pipeline.css.CSSResolver;
import com.itextpdf.tool.xml.pipeline.css.CssResolverPipeline;
import com.itextpdf.tool.xml.pipeline.end.ElementHandlerPipeline;
import com.itextpdf.tool.xml.pipeline.html.HtmlPipeline;
import com.itextpdf.tool.xml.pipeline.html.HtmlPipelineContext;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;


import java.io.ByteArrayInputStream;
import java.io.IOException;


public class MyXMLWorkerHelper {
private static Logger logger = LoggerFactory.getLogger(MyXMLWorkerHelper.class);


public static class MyFontsProvider extends XMLWorkerFontProvider {
public MyFontsProvider() {
super(null, null);
        }


@Override
public Font getFont(final String fontname, String encoding, float size, final int style) {
try {
                BaseFont base = BaseFont.createFont("STSong-Light", "UniGB-UCS2-H", BaseFont.NOT_EMBEDDED);
return new Font(base, size, style);
            } catch (Exception e) {
                e.printStackTrace();
            }
return super.getFont(fontname, encoding, size, style);
        }
    }


public static ElementList parseToElementList(String html, String css) throws IOException {
long start = System.currentTimeMillis();
// CSS
        CSSResolver cssResolver = new StyleAttrCSSResolver();
if (css != null) {
            CssFile cssFile = XMLWorkerHelper.getCSS(new ByteArrayInputStream(css.getBytes()));
            cssResolver.addCss(cssFile);
        }
// HTML
//        XMLWorkerFontProvider fontProvider = new XMLWorkerFontProvider(XMLWorkerFontProvider.DONTLOOKFORFONTS);
        MyFontsProvider fontProvider = new MyFontsProvider();
        CssAppliers cssAppliers = new CssAppliersImpl(fontProvider);
        HtmlPipelineContext htmlContext = new HtmlPipelineContext(cssAppliers);
        htmlContext.setTagFactory(Tags.getHtmlTagProcessorFactory());
        htmlContext.autoBookmark(false);


// Pipelines
        ElementList elements = new ElementList();
        ElementHandlerPipeline end = new ElementHandlerPipeline(elements, null);
        HtmlPipeline htmlPipeline = new HtmlPipeline(htmlContext, end);
        CssResolverPipeline cssPipeline = new CssResolverPipeline(cssResolver, htmlPipeline);




// XML Worker
        XMLWorker worker = new XMLWorker(cssPipeline, true);
        XMLParser p = new XMLParser(worker);
        p.parse(new ByteArrayInputStream(html.getBytes()));
return elements;
    }
}

以上确实可以将html模板内容渲染，但是中文仍不显示，解决方案有两种：

1.方案1 直接引入字体文件

renderer.getFontResolver().addFont(fontsPath ,BaseFont.IDENTITY_H,  BaseFont.NOT_EMBEDDED);

2.方案2 引入iTextAsian.jar 包

BaseFont base = BaseFont.createFont("STSong-Light", "UniGB-UCS2-H", BaseFont.NOT_EMBEDDED);

所以，毫无疑问，选择方案2，引入iTextAsian pom，注意版本要跟itextpdf 一致，至少大版本要一致，如 5 对 5。否则会报
com.lowagie.text.DocumentException: Font'STSong-Light' with 'UniGB-UCS2-H' is not recognized.

<dependency>
  <groupId>com.itextpdf</groupId>
  <artifactId>itext-asian</artifactId>
  <version>5.2.0</version>
</dependency>

但是如何把设置字体操作在添加每个 element 时进行呢？发现在继承 XMLWorkerFontProvider 时有个getFont方法，则在此返回即可，则最终得出上述代码。

注意：模板标签(h5)容易报错，一旦模板出现问题，可优先排查标签嵌套问题，例：table标签不能嵌套div标签

二、PDF转换为图片

pdf转图片有两种方式：icepdf和pdfbox

上面两种方式都实现过，都存在中文不显示或者乱码问题，但是由于icepdf最多只能支持转换10页pdf，所以果断选择pdfbox。

1.引入依赖

<!--pdf转图片-->
<dependency>
  <groupId>org.apache.pdfbox</groupId>
  <artifactId>fontbox</artifactId>
  <version>2.0.9</version>
</dependency>
<!-- https://mvnrepository.com/artifact/org.apache.pdfbox/pdfbox -->
<dependency>
  <groupId>org.apache.pdfbox</groupId>
  <artifactId>pdfbox</artifactId>
  <version>2.0.9</version>
</dependency>
<!-- https://mvnrepository.com/artifact/commons-logging/commons-logging -->
<dependency>
  <groupId>commons-logging</groupId>
  <artifactId>commons-logging</artifactId>
  <version>1.2</version>
</dependency>

引入以上依赖，编写代码运行（原始有问题的代码没有上传git，缺失了），报错信息如下：

在实际使用中遇到问题

1）ERROR o.a.p.contentstream.PDFStreamEngine 911 - Cannot read JBIG2 image: jbig2-imageio is not installed
2）Cannot read JPEG2000 image: Java Advanced Imaging (JAI) Image I/O Tools are not installed
3) java.lang.IllegalArgumentException: Numbers of source Raster bands and source color space components do not match at java.awt.image.ColorConvertOp.filter

以上两个问题需要使用 JAI 插件和 jbig2 插件支持，通过引入 jai-imageio-core、jai-imageio-jpeg2000、jbig2-imageio

<dependency>
  <groupId>com.github.jai-imageio</groupId>
  <artifactId>jai-imageio-core</artifactId>
  <version>1.3.1</version>
</dependency>
<dependency>
  <groupId>com.github.jai-imageio</groupId>
  <artifactId>jai-imageio-jpeg2000</artifactId>
  <version>1.3.0</version>
</dependency>
<dependency>
  <groupId>org.apache.pdfbox</groupId>
  <artifactId>jbig2-imageio</artifactId>
  <version>3.0.2</version>
</dependency>

引入上述依赖，本地开发环境mac下，pdf转图片正常转换，一旦到Linux环境下会出现生成pdf那样的情况：中文不显示或者乱码。报错信息如下

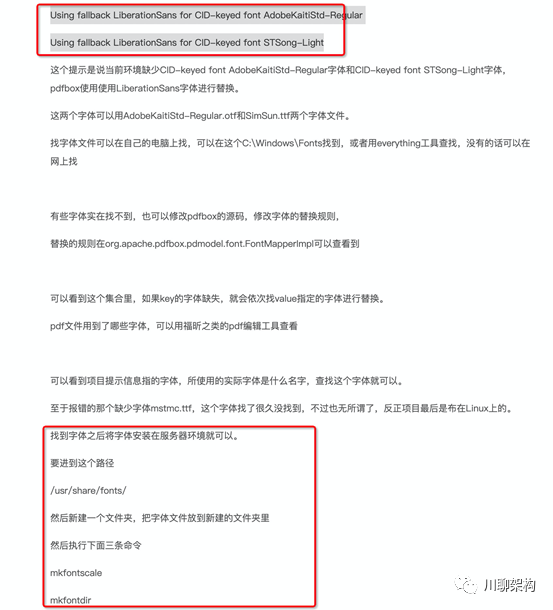

Using fallback LiberationSans for CID-keyed font AdobeKaitiStd-Regular
Using fallback LiberationSans for CID-keyed font STSong-Light

注意：其中font部分在Linux和Mac系统下显示特殊字符。

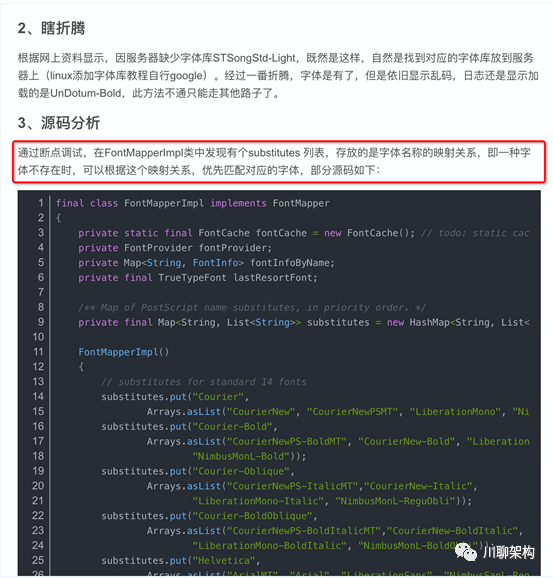

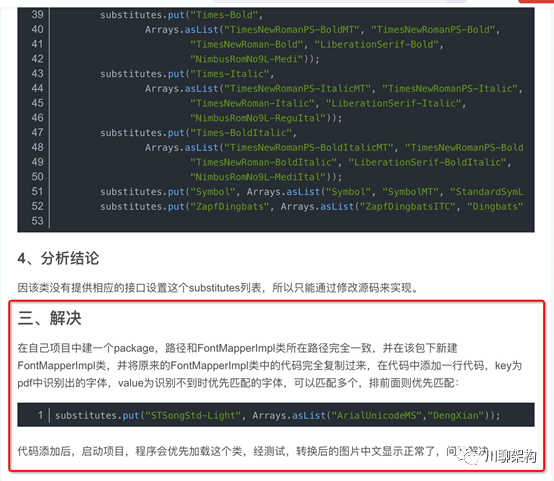

网上有说缺少字体需要导入字体文件，有说覆写FontMapperImpl

类，通过字体映射解决

详见：

http://www.luyixian.cn/news_show_301650.aspx

https://blog.csdn.net/kea_iv/article/details/103734279

上述方案中引入字体库公司不支持，原因：对运维同学不友好。

第二种通过映射关系解决中文不显示的尝试过，没有作用。

这也不行，那也不行，那到底怎么办。

最后延用解决生成pdf的思路，解决字体问题，结果没想到成了。代码如下：

public static List<byte[]> pdf2Png(InputStream inputStream) {
try {
        PDDocument pdDocument = PDDocument.load(inputStream);
        PDFRenderer renderer = new PDFRenderer(pdDocument);
int pageCount = pdDocument.getNumberOfPages();
        List<byte[]> byteList = new ArrayList<>();
for (int i = 0; i < pageCount; i++) {
            BufferedImage bim = renderer.renderImage(i);
            PDImageXObject img = JPEGFactory.createFromImage(pdDocument, bim);
            PDPageContentStream contentStream = new PDPageContentStream(pdDocument, pdDocument.getPage(i));
            contentStream.drawImage(img, PDRectangle.A4.getHeight(),PDRectangle.A4.getWidth());
            contentStream.setFont(PDType1Font.HELVETICA_BOLD, 15);
            contentStream.close();
try (ByteArrayOutputStream outStream = new ByteArrayOutputStream()) {
                ImageIO.write(bim, "PNG", outStream);
                byteList.add(outStream.toByteArray());
            } catch (Exception e) {
                e.printStackTrace();
            }
        }
        pdDocument.close();
        logger.debug("pdf转换图片成功:{}");
return byteList;
    } catch (IOException e) {
        logger.error("pdf转换图片失败:{}", e.getMessage());
        e.printStackTrace();
    }
return null;
}

使用上述代码，不用引入字体文件，完全可以解决中文显示的问题，但是后来在测试同学的细致测试下发现，如果将生成pdf和pdf文件转图片连起来还是会有中文显示乱码的问题：

复现方式：生成pdf文件后下载，然后上传（上传的时候，pdf转图片存储），预览图片，发现图片中的中文显示乱码。

虽然中文显示乱码但是完全可以满足用户的需求，但是本着细致负责的态度，仍着力去解决这个问题：终于问题解决了

解决方案：引入外部字体文件（好像是又回到了引入字体文件的那种解决方式，但是两者有区别，一个是解决，一个是更好的优化提升用户体验）

找到组内其他用windows的研发同学，拷贝“SIMSUN.TTC”字体文件到linux服务器，安装。千万要注意：一定要刷新缓存，因为这个问题搞了好久，虽然运维同学刷新过字体库，但是一次不生效，切记，尽量刷新多次。

到此，中文不显示的问题完美解决。
