etcd源码剖析(五)-store总结

前面四篇文章也算是差不过针对etcd的store涉及到的核心内容作了说明，今天主要是对前面提供的剖析源码进行一个总结

1 架构

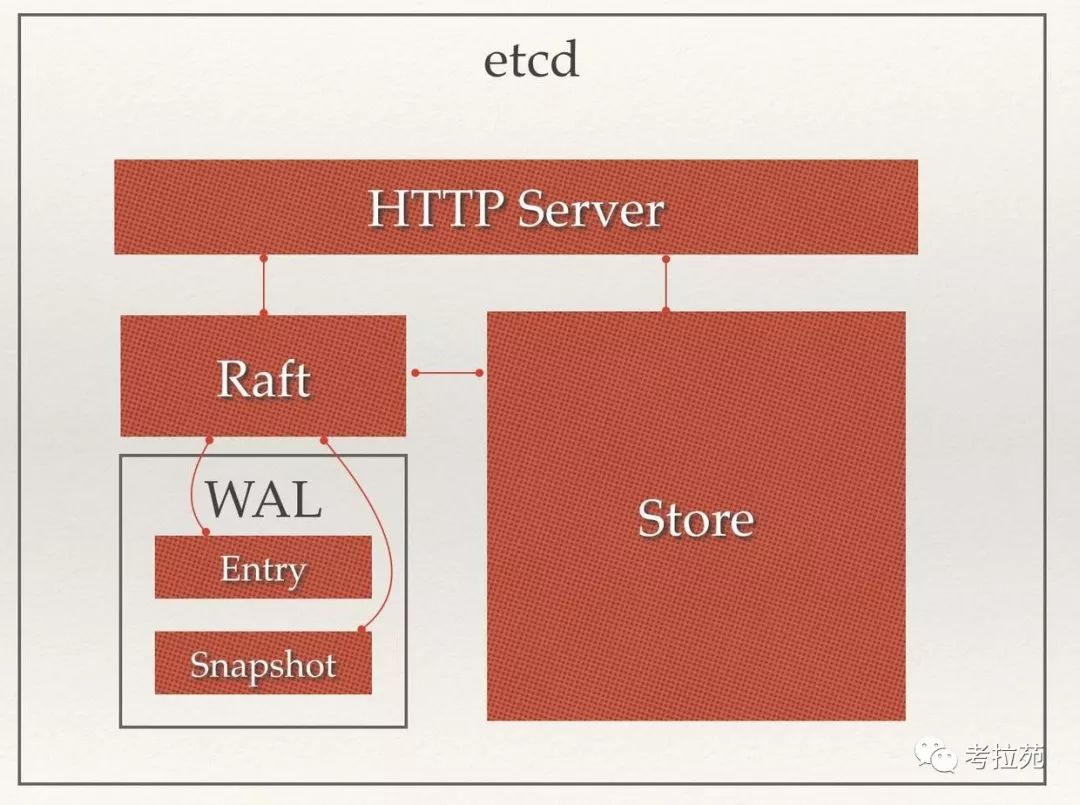

etcd

从etcd的架构图中我们可以看到，etcd主要分为四个部分。

• HTTP Server： 用于处理用户发送的API请求以及其它etcd节点的同步与心跳信息请求。

• Store：用于处理etcd支持的各类功能的事务，包括数据索引、节点状态变更、监控与反馈、事件处理与执行等等，是etcd对用户提供的大多数API功能的具体实现。

• Raft：Raft强一致性算法的具体实现，是etcd的核心。

• WAL：Write Ahead Log（预写式日志），是etcd的数据存储方式。除了在内存中存有所有数据的状态以及节点的索引以外，etcd就通过WAL进行持久化存储。WAL中，所有的数据提交前都会事先记录日志。Snapshot是为了防止数据过多而进行的状态快照；Entry表示存储的具体日志内容。

通常，一个用户的请求发送过来，会经由HTTP Server转发给Store进行具体的事务处理
如果涉及到节点的修改，则交给Raft模块进行状态的变更、日志的记录，然后再同步给别的etcd节点以确认数据提交
最后进行数据的提交，再次同步。

2 etcd概念词汇表

Raft：etcd所采用的保证分布式系统强一致性的算法。
Node：一个Raft状态机实例。
Member： 一个etcd实例。它管理着一个Node，并且可以为客户端请求提供服务。
Cluster：由多个Member构成可以协同工作的etcd集群。
Peer：对同一个etcd集群中另外一个Member的称呼。
Client： 向etcd集群发送HTTP请求的客户端。
WAL：预写式日志，etcd用于持久化存储的日志格式。
snapshot：etcd防止WAL文件过多而设置的快照，存储etcd数据状态。
Proxy：etcd的一种模式，为etcd集群提供反向代理服务。
Leader：Raft算法中通过竞选而产生的处理所有数据提交的节点。
Follower：竞选失败的节点作为Raft中的从属节点，为算法提供强一致性保证。
Candidate：当Follower超过一定时间接收不到Leader的心跳时转变为Candidate开始竞选。
Term：某个节点成为Leader到下一次竞选时间，称为一个Term。
Index：数据项编号。Raft中通过Term和Index来定位数据。

3 Store

Store这个模块顾名思义，就像一个商店把etcd已经准备好的各项底层支持加工起来，为用户提供五花八门的API支持，处理用户的各项请求。

要理解Store，只需要从etcd的API入手,接下来我们能够看到有如下API是对etcd存储的键值进行的操作，亦即Store提供的内容。

API中提到的目录（Directory）和键（Key），上文中也可能称为etcd节点（Node）。

• 为etcd存储的键赋值

curl http://127.0.0.1:2379/v2/keys/message -XPUT -d value="Hello world"{    "action": "set",    "node": {        "createdIndex": 2,        "key": "/message",        "modifiedIndex": 2,        "value": "Hello world"
    }
}

反馈的内容含义如下：

1. action: 进行的动作名称。

2. node.key: 请求的HTTP路径。etcd使用一个类似文件系统的方式来反映键值存储的内容。

3. node.value: 请求的键所存储的内容。

4. node.createdIndex: etcd节点每次有变化时都会自增的一个值，除了用户请求外，etcd内部运行（如启动、集群信息变化等）也会对节点有变动而引起这个值的变化。

node.modifiedIndex: 类似node.createdIndex，能引起modifiedIndex变化的操作包括set, delete, update, create, compareAndSwap and compareAndDelete。

• 查询etcd某个键存储的值

curl http://127.0.0.1:2379/v2/keys/message

• 修改键值：与创建新值几乎相同，但是反馈时会有一个prevNode
  值反应了修改前存储的内容。

curl http://127.0.0.1:2379/v2/keys/message -XPUT -d value="Hello etcd"

• 删除一个值

curl http://127.0.0.1:2379/v2/keys/message -XDELETE

• 对一个键进行定时删除：etcd中对键进行定时删除，设定一个TTL值，当这个值到期时键就会被删除。反馈的内容会给出expiration项告知超时时间，ttl项告知设定的时长。

curl http://127.0.0.1:2379/v2/keys/foo -XPUT -d value=bar -d ttl=5

• 取消定时删除任务

curl http://127.0.0.1:2379/v2/keys/foo -XPUT -d value=bar -d ttl= -d prevExist=true

• 对键值修改进行监控：etcd提供的这个API让用户可以监控一个值或者递归式的监控一个目录及其子目录的值，当目录或值发生变化时，etcd会主动通知。

curl http://127.0.0.1:2379/v2/keys/foo?wait=true

• 对过去的键值操作进行查询：类似上面提到的监控，只不过监控时加上了过去某次修改的索引编号，就可以查询历史操作。默认可查询的历史记录为1000条。

curl 'http://127.0.0.1:2379/v2/keys/foo?wait=true&waitIndex=7'

• 自动在目录下创建有序键。在对创建的目录使用POST
  参数，会自动在该目录下创建一个以createdIndex值为键的值，这样就相当于以创建时间先后严格排序了。这个API对分布式队列这类场景非常有用。

curl http://127.0.0.1:2379/v2/keys/queue -XPOST -d value=Job1{    "action": "create",    "node": {        "createdIndex": 6,        "key": "/queue/6",        "modifiedIndex": 6,        "value": "Job1"
    }
}

• 按顺序列出所有创建的有序键。

curl -s 'http://127.0.0.1:2379/v2/keys/queue?recursive=true&sorted=true'

• 创建定时删除的目录：就跟定时删除某个键类似。如果目录因为超时被删除了，其下的所有内容也自动超时删除。

curl http://127.0.0.1:2379/v2/keys/dir -XPUT -d ttl=30 -d dir=true

• 刷新超时时间

curl http://127.0.0.1:2379/v2/keys/dir -XPUT -d ttl=30 -d dir=true -d prevExist=true

• 自动化CAS（Compare-and-Swap）操作：etcd强一致性最直观的表现就是这个API，通过设定条件，阻止节点二次创建或修改。即用户的指令被执行当且仅当CAS的条件成立。条件有以下几个。

  curl http://127.0.0.1:2379/v2/keys/foo -XPUT -d value=one


  然后再进行操作：

  curl http://127.0.0.1:2379/v2/keys/foo?prevExist=false -XPUT -d value=three


1. prevValue 先前节点的值，如果值与提供的值相同才允许操作。

2. prevIndex 先前节点的编号，编号与提供的校验编号相同才允许操作。

3. prevExist 先前节点是否存在。如果存在则不允许操作。这个常常被用于分布式锁的唯一获取。
   假设先进行了如下操作：设定了foo的值。

就会返回创建失败的错误。

• 条件删除（Compare-and-Delete）：与CAS类似，条件成立后才能删除。

curl http://127.0.0.1:2379/v2/keys/dir -XPUT -d dir=true

• 创建目录

curl http://127.0.0.1:2379/v2/keys/

• 列出目录下所有的节点信息，最后以/
  结尾。还可以通过recursive参数递归列出所有子目录信息。

curl http://127.0.0.1:2379/v2/keys/

• 删除目录：默认情况下只允许删除空目录，如果要删除有内容的目录需要加上recursive=true
  参数。

curl 'http://127.0.0.1:2379/v2/keys/foo_dir?dir=true' -XDELETE

• 创建一个隐藏节点：命名时名字以下划线_
  开头默认就是隐藏键。

curl http://127.0.0.1:2379/v2/keys/_message -XPUT -d value="Hello hidden world"

基本上述这些API的使用，基本上对Store的工作内容基本了解了。

它对etcd下存储的数据进行加工，创建出如文件系统般的树状结构供用户快速查询。

它有一个Watcher
用于节点变更的实时反馈，还需要维护一个WatcherHub
对所有Watcher
订阅者进行通知的推送。

同时，它还维护了一个由定时键构成的小顶堆，快速返回下一个要超时的键。

最后，所有这些API的请求都以事件的形式存储在事件队列中等待处理。

关于watch【关于这部分先简单介绍下，后面会有专门的文章介绍】

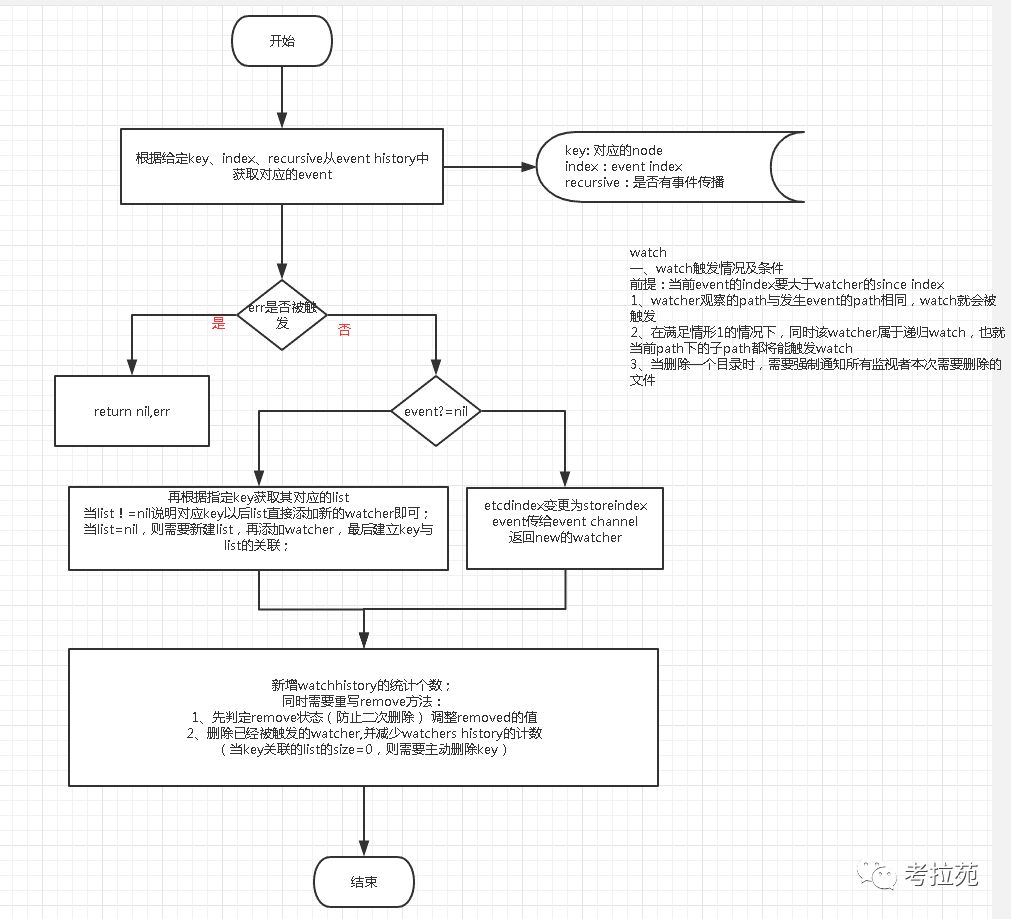

先上个简单的watch流程吧

watch

etcd会保存每个客户端发来的watch请求，watch请求可以关注一个key（单key），或者一个key前缀（区间）。

etcd会有一个协程持续不断的遍历所有的watch请求，每个watch对象都维护了其watch的key事件推送到了哪个revision。
