20 张动图为你演示 Go 并发

Go 语言最强大的特性之一就是基于 Tony Hoare’s CSP 这篇论文实现的内置并发. Go 在设计时就考虑了并发并允许我们构建复杂的并发管道。那你有没有想过，各种并发模式看起来是怎样的？

你一定想过。我们多数情况下都会通过想象来思考问题。如果我问你一个关于 “1 到 100 的数字” 的问题，你脑子里就会下意识的出现一系列画面。例如，我会把它想象成一条从我开始的直线，从数字 1 到 20 然后右转 90 度一直到 1000+。我记得我很小的时候，在我们的幼儿园里，衣帽间里有很多数字，写在墙上，数字 20 恰好在拐角处。你可能有你自己的关于数字的画面。另一个常见的例子是一年四季的视觉展现 —— 有人将之想象成一个盒子，有人将之想象成一个圈。

无论如何，我想用 Go 和 WebGL 把我对于常见的并发模式的具象化尝试展现给大家。这多多少少代表了我对于并发程序的理解。如果能听到我和大家脑海中的画面有什么不同，一定会非常有趣。我特别想知道 Rob Pike 或者 Sameer Ajmani 脑子里是怎么描绘并发图像的。我打赌我会很感兴趣的。

那么，让我们从一个很基础的 “Hello,Concurrent World” 例子开始我们今天的主题。

Hello, Concurrent world

代码很简单 —— 单个通道，单个 goroutine，单次写入，单次读取。

package main


func main() {
    // 创建一个int类型的通道
    ch := make(chan int)


    // 开启一个匿名 goroutine
    go func() {
        // 向通道发送数字42
        ch <- 42
    }()
    // 从通道中读取
    <-ch
}

转到交互式 WebGL 动画 https://divan.dev/demos/hello/

蓝色线代表随时间运行的 goroutine. 连接‘main’和‘go #19’的蓝色细线用来标记 goroutine 的开始和结束同时展示了父子关系，最后，红线代表发送 接收动作。虽然这是两个独立的动作，我还是尝试用 “从 A 发送到 B” 的动画将他们表示成一个动作. goroutine 名称中的 “#19” 是 goroutine 真实的内部 ID, 其获取方法参考了 Scott Mansfield 的 “Goroutine IDs” 这篇文章。

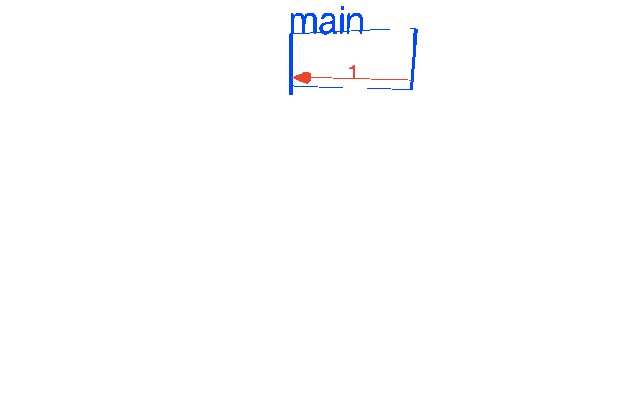

Timers

实际上，你可以通过以下方法构建一个简单的计时器 —— 创建一个通道，开启一个 goroutine 让其在指定的时间间隔后向通道中写入数据，然后将这个通道返回给调用者。于是调用函数就会在读取通道时阻塞，直到之前设定的时间间隔过去。接下来我们调用 24 次计时器然后尝试具象化调用过程。

package main


import "time"


func timer(d time.Duration) <-chan int {
    c := make(chan int)
    go func() {
        time.Sleep(d)
        c <- 1
    }()
    return c
}


func main() {
    for i := 0; i < 24; i++ {
        c := timer(1 * time.Second)
        <-c
    }
}

转到交互式 WebGL 动画 https://divan.dev/demos/timers/

很整洁，对吗？我们继续。

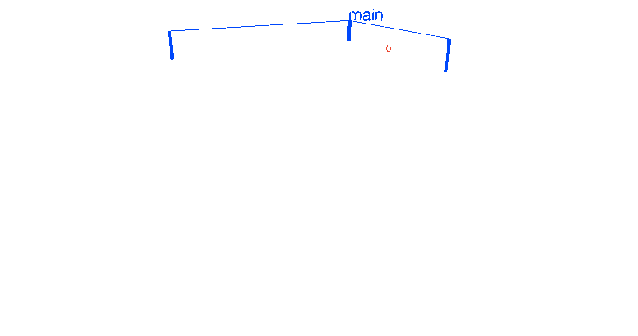

Ping-pong

这个并发例子取自谷歌员工 Sameer Ajmani “Advanced Go Concurrency Patterns” 演讲。当然，这个模式不算非常高级，但是对于那些只熟悉 Go 的并发机制的人来说它看起来可能非常新鲜有趣。

这里我们用一个通道代表乒乓球台。一个整型变量代表球，然后用两个 goroutine 代表玩家，玩家通过增加整型变量的值（点击计数器）模拟击球动作。

package main


import "time"


func main() {
    var Ball int
    table := make(chan int)
    go player(table)
    go player(table)


    table <- Ball
    time.Sleep(1 * time.Second)
    <-table
}


func player(table chan int) {
    for {
        ball := <-table
        ball++
        time.Sleep(100 * time.Millisecond)
        table <- ball
    }
}

转到交互式 WebGL 动画 https://divan.dev/demos/pingpong/

这里我建议你点击 链接 进入交互式 WebGL 动画操作一下。你可以放慢或者加速动画，从不同的角度观察。

现在，我们添加三个玩家看看。

go player(table)
go player(table)
go player(table)

转到交互式 WebGL 动画 https://divan.dev/demos/pingpong3/

我们可以看到每个玩家都按照次序轮流操作，你可能会想为什么会这样。为什么多个玩家（goroutine）会按照严格的顺序接到 “球” 呢。

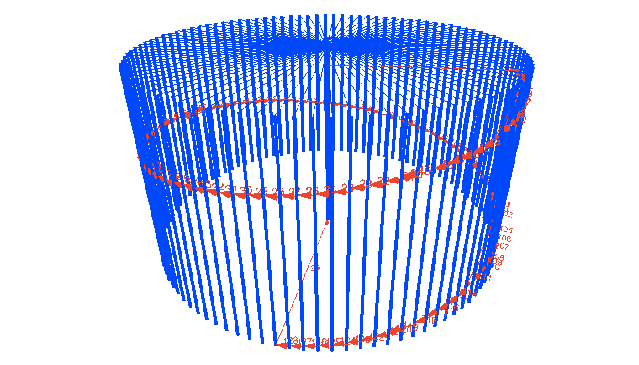

答案是 Go 运行时环境维护了一个 接收者 FIFO 队列 (存储需要从某一通道上接收数据的 goroutine)，在我们的例子里，每个玩家在刚发出球后就做好了接球准备。我们来看一下更复杂的情况，加入 100 个玩家。

for i := 0; i < 100; i++ {
    go player(table)
}

转到交互式 WebGL 动画 https://divan.dev/demos/pingpong100/

先进先出顺序很明显了，是吧？我们可以创建一百万个 goroutine，因为它们很轻量，但是对于实现我们的目的来说没有必要。我们来想想其他可以玩的。例如，常见的消息传递模式。

Fan-In

并发世界中流行的模式之一是所谓的 fan-in 模式。这与 fan-out 模式相反，稍后我们将介绍。简而言之，fan-in 是一项功能，可以从多个输入中读取数据并将其全部多路复用到单个通道中。

举例来说：

package main


import (
    "fmt"
    "time"
)


func producer(ch chan int, d time.Duration) {
    var i int
    for {
        ch <- i
        i++
        time.Sleep(d)
    }
}


func reader(out chan int) {
    for x := range out {
        fmt.Println(x)
    }
}


func main() {
    ch := make(chan int)
    out := make(chan int)
    go producer(ch, 100*time.Millisecond)
    go producer(ch, 250*time.Millisecond)
    go reader(out)
    for i := range ch {
        out <- i
    }
}

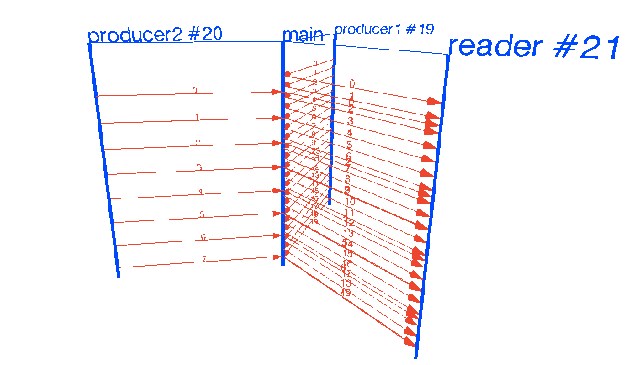

Go to interactive WebGL animation  https://divan.dev/demos/fanin/

如我们所见，第一个 producer 每 100 毫秒生成一次值，第二个每 250 毫秒生成一次值，但是 reader 会立即从这两个生产者那里接受值。实际上，多路复用发生在 main 的 range 循环中。

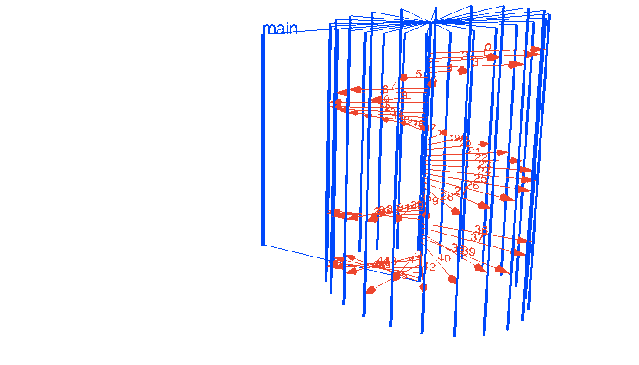

Workers

与 fan-in 相反的模式是 fan-out 或者 worker 模式。多个 goroutine 可以从单个通道读取，从而在 CPU 内核之间分配大量的工作量，因此是 worker 的名称。在 Go 中，此模式易于实现 - 只需以通道为参数启动多个 goroutine，然后将值发送至该通道 - Go 运行时会自动地进行分配和复用

package main


import (
    "fmt"
    "sync"
    "time"
)


func worker(tasksCh <-chan int, wg *sync.WaitGroup) {
    defer wg.Done()
    for {
        task, ok := <-tasksCh
        if !ok {
            return
        }
        d := time.Duration(task) * time.Millisecond
        time.Sleep(d)
        fmt.Println("processing task", task)
    }
}


func pool(wg *sync.WaitGroup, workers, tasks int) {
    tasksCh := make(chan int)


    for i := 0; i < workers; i++ {
        go worker(tasksCh, wg)
    }


    for i := 0; i < tasks; i++ {
        tasksCh <- i
    }


    close(tasksCh)
}


func main() {
    var wg sync.WaitGroup
    wg.Add(36)
    go pool(&wg, 36, 50)
    wg.Wait()
}

这里值得一提的是：并行性。如您所见，所有 goroutine 并行’运行‘，等待通道给予它们’工作‘。鉴于上面的动画，很容易发现 goroutine 几乎立即接连地收到它们的工作。不幸的是，该动画在 goroutine 确实在处理工作还是仅仅是在等待输入的地方没有用颜色显示出来，但是此动画是在 GOMAXPROCS=4 的情况下录制的，因此只有 4 个 goroutine 有效地并行运行。我们将很快讨论这个主题。

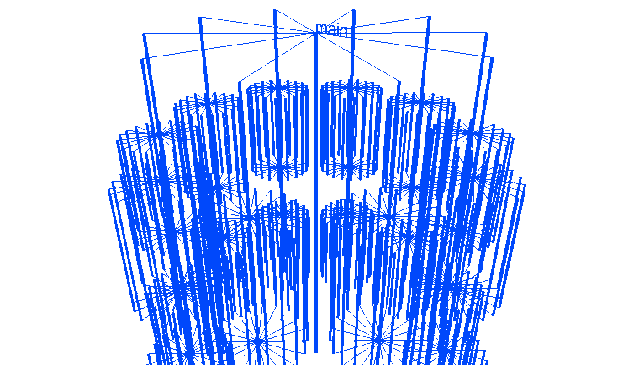

现在，让我们做一些更复杂的事情，并启动一些有自己 workers（subworders）的 workers。

package main


import (
    "fmt"
    "sync"
    "time"
)


const (
    WORKERS    = 5
    SUBWORKERS = 3
    TASKS      = 20
    SUBTASKS   = 10
)


func subworker(subtasks chan int) {
    for {
        task, ok := <-subtasks
        if !ok {
            return
        }
        time.Sleep(time.Duration(task) * time.Millisecond)
        fmt.Println(task)
    }
}


func worker(tasks <-chan int, wg *sync.WaitGroup) {
    defer wg.Done()
    for {
        task, ok := <-tasks
        if !ok {
            return
        }


        subtasks := make(chan int)
        for i := 0; i < SUBWORKERS; i++ {
            go subworker(subtasks)
        }
        for i := 0; i < SUBTASKS; i++ {
            task1 := task * i
            subtasks <- task1
        }
        close(subtasks)
    }
}


func main() {
    var wg sync.WaitGroup
    wg.Add(WORKERS)
    tasks := make(chan int)


    for i := 0; i < WORKERS; i++ {
        go worker(tasks, &wg)
    }


    for i := 0; i < TASKS; i++ {
        tasks <- i
    }


    close(tasks)
    wg.Wait()
}

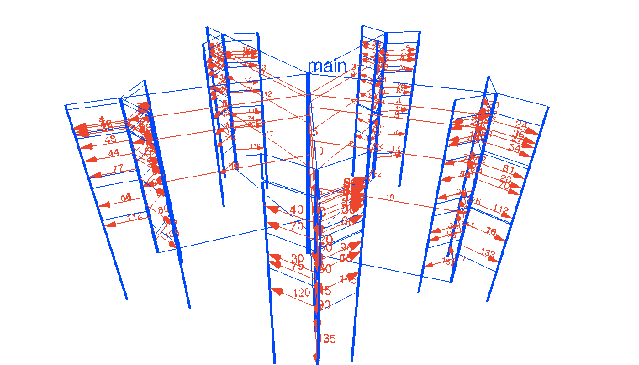

Go to interactive WebGL animation https://divan.dev/demos/workers2/

很好。当然，我们可以将 worker 和 subworker 的数量设置为更高的值，但是我试图使动画清晰易懂。

更酷的 fan-out 模式确实存在，例如动态数量的 worker/subworker，通过通道发送通道，但是 fan-out 的想法现在应该很清楚了。

服务器

下一个常见的模式类似于扇出，但是会在很短的时间内生成 goroutine，只是为了完成某些任务。它通常用于实现服务器 - 创建侦听器，循环运行 accept () 并为每个接受的连接启动 goroutine。它非常具有表现力，可以实现尽可能简单的服务器处理程序。看一个简单的例子：

package main


import "net"


func handler(c net.Conn) {
    c.Write([]byte("ok"))
    c.Close()
}


func main() {
    l, err := net.Listen("tcp", ":5000")
    if err != nil {
        panic(err)
    }
    for {
        c, err := l.Accept()
        if err != nil {
            continue
        }
        go handler(c)
    }
}

Go to 交互式 WebGL 动画 https://divan.dev/demos/servers/

这不是很有趣 - 似乎并发方面没有发生任何事情。当然，在引擎盖下有很多复杂性，这是我们特意隐藏的。“简单性很复杂”.

但是，让我们回到并发性并向我们的服务器添加一些交互。假设每个处理程序都希望异步写入记录器。在我们的示例中，记录器本身是一个单独的 goroutine，它可以完成此任务。

package main


import (
    "fmt"
    "net"
    "time"
)


func handler(c net.Conn, ch chan string) {
    ch <- c.RemoteAddr().String()
    c.Write([]byte("ok"))
    c.Close()
}


func logger(ch chan string) {
    for {
        fmt.Println(<-ch)
    }
}


func server(l net.Listener, ch chan string) {
    for {
        c, err := l.Accept()
        if err != nil {
            continue
        }
        go handler(c, ch)
    }
}


func main() {
    l, err := net.Listen("tcp", ":5000")
    if err != nil {
        panic(err)
    }
    ch := make(chan string)
    go logger(ch)
    go server(l, ch)
    time.Sleep(10 * time.Second)
}

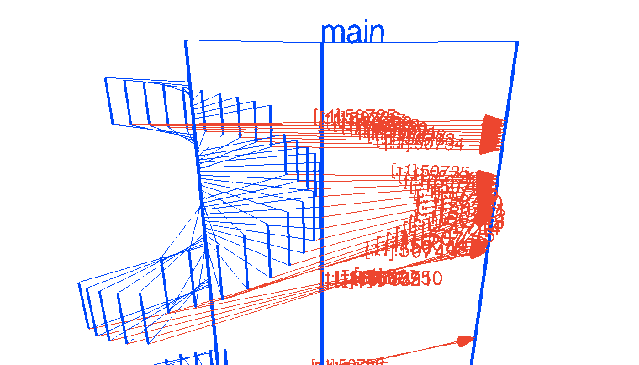

Go to 交互式 WebGL 动画  https://divan.dev/demos/servers2/

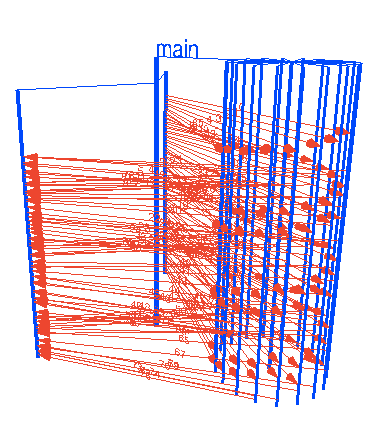

不是吗？但是很容易看到，如果请求数量增加并且日志记录操作花费一些时间 (例如，准备和编码数据)，我们的 * logger * goroutine 很快就会成为瓶颈。我们可以使用一个已知的扇出模式。我们开始做吧。

服务器 + 工作者

带工作程序的服务器示例是记录器的高级版本。它不仅可以完成一些工作，而且还可以通过 * results * 通道将其工作结果发送回池中。没什么大不了的，但是它将我们的记录器示例扩展到了更实际的示例。

让我们看一下代码和动画：

package main


import (
    "net"
    "time"
)


func handler(c net.Conn, ch chan string) {
    addr := c.RemoteAddr().String()
    ch <- addr
    time.Sleep(100 * time.Millisecond)
    c.Write([]byte("ok"))
    c.Close()
}


func logger(wch chan int, results chan int) {
    for {
        data := <-wch
        data++
        results <- data
    }
}


func parse(results chan int) {
    for {
        <-results
    }
}


func pool(ch chan string, n int) {
    wch := make(chan int)
    results := make(chan int)
    for i := 0; i < n; i++ {
        go logger(wch, results)
    }
    go parse(results)
    for {
        addr := <-ch
        l := len(addr)
        wch <- l
    }
}


func server(l net.Listener, ch chan string) {
    for {
        c, err := l.Accept()
        if err != nil {
            continue
        }
        go handler(c, ch)
    }
}


func main() {
    l, err := net.Listen("tcp", ":5000")
    if err != nil {
        panic(err)
    }
    ch := make(chan string)
    go pool(ch, 4)
    go server(l, ch)
    time.Sleep(10 * time.Second)
}

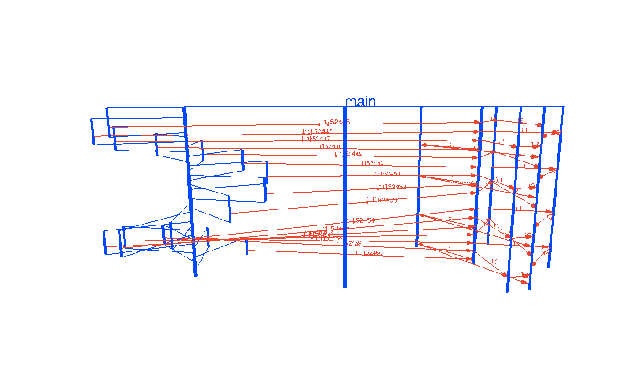

Go to 交互式 WebGL 动画  https://divan.dev/demos/servers3/

我们在 4 个 goroutine 之间分配了工作，有效地提高了记录器的吞吐量，但是从此动画中，我们可以看到记录器仍然可能是问题的根源。成千上万的连接在分配之前会汇聚在一个通道中，这可能导致记录器再次成为瓶颈。但是，当然，它会在更高的负载下发生。

并发素筛 (素筛指素数筛法)

足够的扇入 扇出乐趣。让我们看看更复杂的并发算法。我最喜欢的例子之一是 Concurrent Prime Sieve，可以在 [Go Concurrency Patterns] 对话中找到。素数筛，或 [Eratosthenes 筛) 是一种古老的算法，用于查找达到给定限制的素数。它通过按顺序消除所有质数的倍数来工作。天真的算法并不是真正有效的算法，尤其是在多核计算机上。

该算法的并发变体使用 goroutine 过滤数字 - 每个发现的素数一个 goroutine，以及用于将数字从生成器发送到过滤器的通道。找到质数后，它将通过通道发送到 * main * 以进行输出。当然，该算法也不是很有效，特别是如果您想找到大质数并寻找最低的 Big O 复杂度，但是我发现它非常优雅。

// 并发的主筛
package main


import "fmt"


// 将序列2、3、4，...发送到频道“ ch”。
func Generate(ch chan<- int) {
    for i := 2; ; i++ {
        ch <- i // Send 'i' to channel 'ch'.
    }
}


//将值从通道“ in”复制到通道“ out”，
//删除可被“素数”整除的那些。
func Filter(in <-chan int, out chan<- int, prime int) {
    for {
        i := <-in // Receive value from 'in'.
        if i%prime != 0 {
            out <- i // Send 'i' to 'out'.
        }
    }
}


//主筛：菊花链过滤器过程。
func main() {
    ch := make(chan int) // Create a new channel.
    go Generate(ch)      // Launch Generate goroutine.
    for i := 0; i < 10; i++ {
        prime := <-ch
        fmt.Println(prime)
        ch1 := make(chan int)
        go Filter(ch, ch1, prime)
        ch = ch1
    }
}

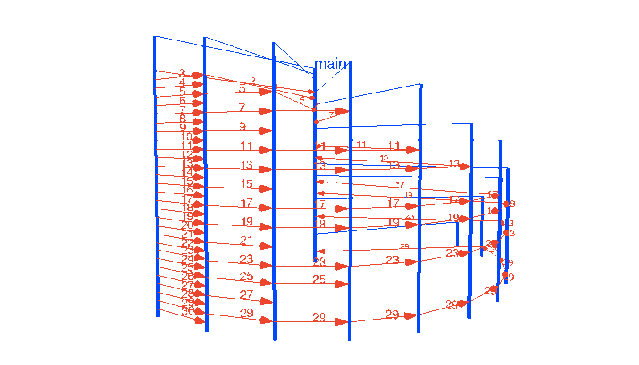

转到交互式 WebGL 动画 https://divan.dev/demos/primesieve/

，请以交互模式随意播放此动画。我喜欢它的说明性 - 它确实可以帮助您更好地理解该算法。* generate * goroutine 发出从 2 开始的每个整数，每个新的 goroutine 仅过滤特定的质数倍数 - 2、3、5、7 …，将第一个找到的质数发送给 * main *。如果旋转它从顶部看，您会看到从 goroutine 发送到 main 的所有数字都是质数。漂亮的算法，尤其是在 3D 中。

GOMAXPROCS（调整并发的运行性能）

现在，让我们回到我们的工作人员示例。还记得我告诉过它以 GOMAXPROCS = 4 运行吗？那是因为所有这些动画都不是艺术品，它们是真实程序的真实痕迹。

让我们回顾一下 GOMAXPROCS 是什么。

GOMAXPROCS 设置可以同时执行的最大 CPU 数量。

当然，CPU 是指逻辑 CPU。我修改了一些示例，以使他们真正地工作 (而不仅仅是睡觉) 并使用实际的 CPU 时间。然后，我运行了代码，没有进行任何修改，只是设置了不同的 GOMAXPROCS 值。Linux 机顶盒有 2 个 CPU，每个 CPU 具有 12 个内核，因此有 24 个内核。

因此，第一次运行演示了该程序在 1 个内核上运行，而第二次 - 使用了所有 24 个内核的功能。

WebGL 动画 - 1| WebGL 动画 - 24GOMAXPROCS1https://cdn.learnku.com/uploads/images/202001/01/1/sekvXDsUy2.gif!large

这些动画中的时间速度是不同的 (我希望所有动画都适合同一时间 height)，因此区别很明显。当 GOMAXPROCS = 1 时，下一个工作人员只有在上一个工作完成后才能开始实际工作。在 GOMAXPROCS = 24 的情况下，加速非常大，而复用的开销可以忽略不计。

不过，重要的是要了解，增加 GOMAXPROCS 并不总是可以提高性能，在某些情况下实际上会使它变得更糟。

Goroutines leak

我们可以从 Go 中的并发时间中证明什么呢？我想到的一件事情是 goroutine 泄漏。例如，如果您启动 goroutine，但超出范围，可能会发生泄漏。或者，您只是忘记添加结束条件，而运行了 for {} 循环。

第一次在代码中遇到 goroutine 泄漏时，我的脑海中出现了可怕的图像，并且在下个周末我写了 expvarmon。现在，我可以使用 WebGL 可视化该恐怖图像。

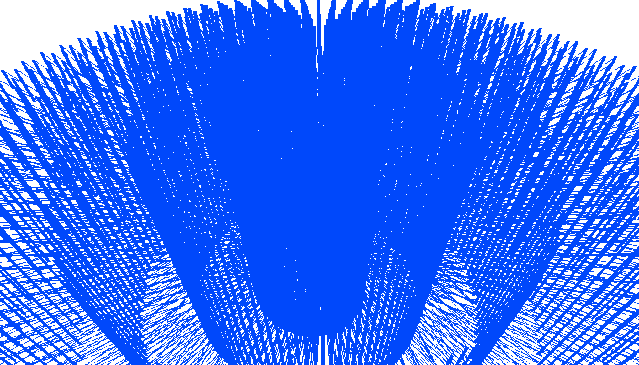

看一看：

仅仅是看到此，我都会感到痛苦 所有这些行都浪费了资源，并且是您程序的定时炸弹。

Parallelism is not Concurrency

我要说明的最后一件事是并行性与并发性之间的区别。这个话题涵盖了 很多 ，Rob Pike 在这个话题上做了一个精彩的演讲。确实是 #必须观看的视频之一。

简而言之，

并行是简单的并行运行事物。

并发是一种构造程序的方法。

因此，并发程序可能是并行的，也可能不是并行的，这些概念在某种程度上是正交的。我们在演示 GOMAXPROCS 设置效果时已经看到了这一点。

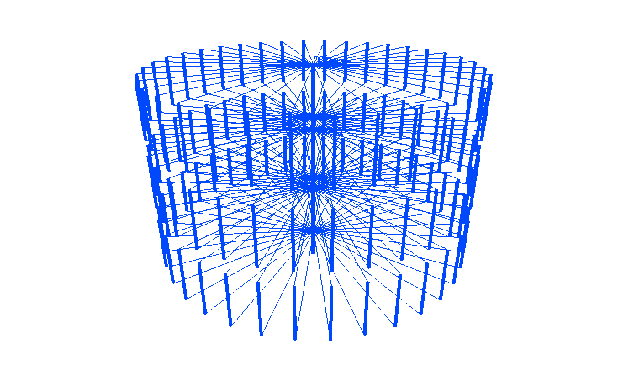

我可以重复所有这些链接的文章和谈话，但是一张图片相当于说了一千个字。我在这里能做的是可视化这个差异。因此，这是并行。许多事情并行运行。

转到交互式 WebGL 动画 https://divan.dev/demos/parallelism1/

这也是并行性：

转到交互式 WebGL 动画  https://divan.dev/demos/parallelism2/

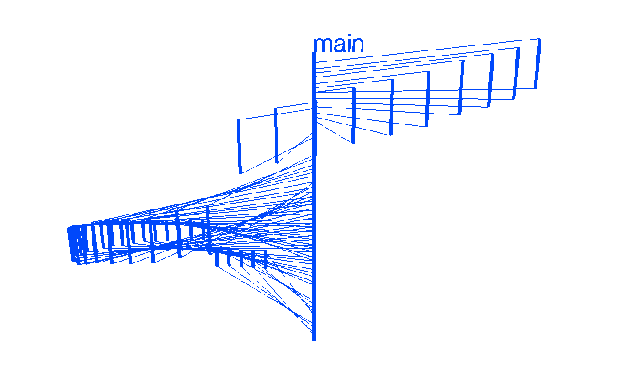

但这是并发的：

还有这个：

这也是并发的：

How it was made

为了创建这些动画，我编写了两个程序：gotracer 和 gothree.js 库。首先，gotracer 执行以下操作：

• 解析 Go 程序的 AST 树（Abstract Syntax Tree，抽象语法树），并在与并发相关的事件上插入带有输出的特殊命令 - 启动 停止 goroutine，创建通道，向 / 从通道发送 / 接收。

• 运行生成的程序

• 分析此特殊输出，并生成带有事件和时间戳描述的 JSON。

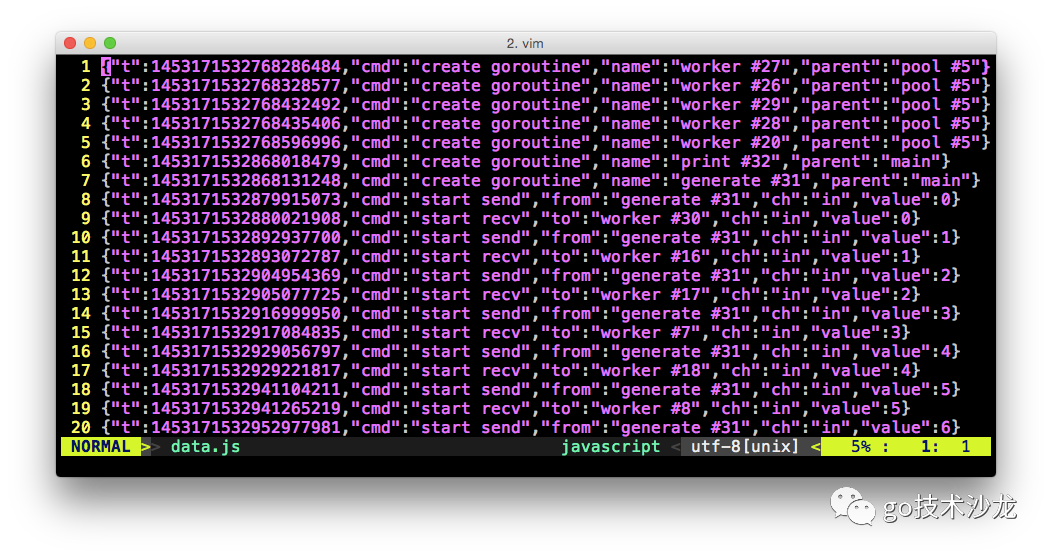

生成的 JSON 示例：

接下来，gothree.js 使用令人惊叹的 Three.js 库的功能来使用 WebGL 绘制 3D 线和对象。我做了一些很小的包装使其适合单个 html 页面 - 就是这样。

但是，这种方法非常有局限。我必须准确地选择示例，重命名通道和 goroutine，以使得或多或少复杂的代码产生正确的跟踪。使用这种方法，如果 goroutine 具有不同的名称，就没有简便的方法来关联 goroutine 之间的通道。更不用说通过 chan 类型的通道发送的通道。时序方面也存在很大的问题 - 输出到 stdout 可能比发送值花费更多的时间，因此在某些情况下，我必须放置 time.Sleep（一些毫秒）以获取正确的动画。

基本上，这就是为什么我还没有开源代码的原因。我正在玩 Dmitry Vyukov 的 执行跟踪器，它似乎提供了事件的详细信息，但是没有包含发送值得信息。也许有更好的方法可以实现预期的目标。如果您有想法，请在 twitter 给我写信，或在评论中写给我。如果能将这个为期两周的工具扩展为任何 Go 程序的真正的调试 / 跟踪工具，那将是非常棒的。

我也很乐意看到此处未列出的更有趣的并发算法和模式。欢迎随时在评论中写一个。

摘要：https://learnku.com/go/t/39490
