间接寻址PEEK/POKE指令的应用

1.PEEK指令

该指令可以用来读取输入I、输出Q、存储器M或数据块DB，支持位、字节、字、双字操作，该指令将获取的数据值以返回值的方式赋值给对应的变量。

Peek_bool读位变量格式：

#“PEEK-BOOL”:=PEEK_BOOL(area:=#area,     寻址区域，byte类型

                      dbNumber:=#dbn,//数据块号，非数据块寻址时为0，Dint类型

                      byteOffset:=#byteoff,// 被读取变量的字节地址，Dint类型

                      bitOffset:=#bitoff); 被读取变量对应的位地址，Sint类型

Peek(_BYTE)读字节变量格式：

#“PEEK-BYTE”:=PEEK( area:=#area,     寻址区域，byte类型

                    dbNumber:=#dbn,//数据块号，非数据块寻址时为0，Dint类型

                    byteOffset:=#byteoff);// 被读取变量的字节地址，Dint类型

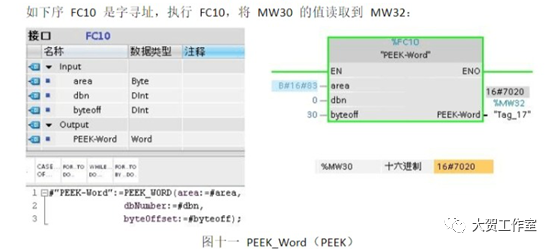

PEEK_WORD读字变量格式：

#“PEEK-WORD”:=PEEK( area:=#area,     寻址区域，byte类型

                    dbNumber:=#dbn,//数据块号，非数据块寻址时为0，Dint类型

                    byteOffset:=#byteoff);// 被读取变量地址，Dint类型

PEEK_DWORD读字变量格式：

#“PEEK-DWORD”:=PEEK( area:=#area,     寻址区域，byte类型

                    dbNumber:=#dbn,//数据块号，非数据块寻址时为0，Dint类型

                    byteOffset:=#byteoff);// 被读取变量字节地址，Dint类型

参数area根据数据区域不同有以下四种:

B#16#81     读输入区变量I

B#16#82     读输出区变量Q

B#16#83     读存储器变量M

B#16#84     读数据块变量DB

示例1：M区寻址

“Tag_15”:=PEEK_BOOL(area:=B#16#83,dbNumber:=0,byteOffset:=0,bitOffset:=1;

将M0.1的状态值读取到Tag_15(M0.7)。

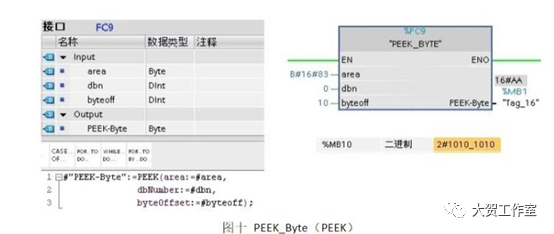

将MB10值读取到MB1

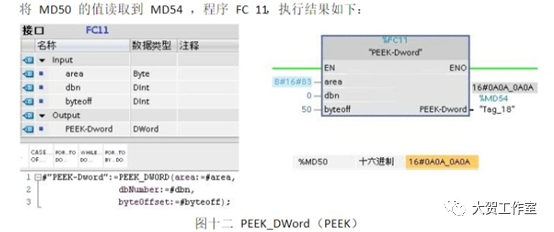

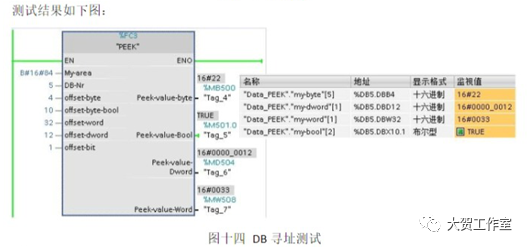

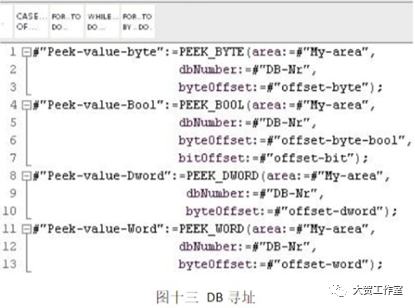

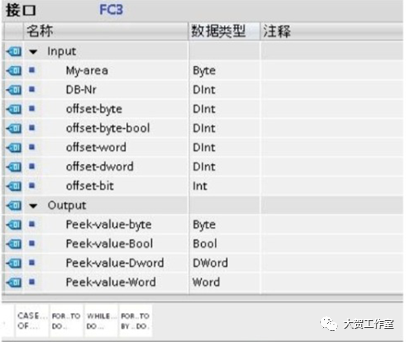

以下是分别读取M0.1、MB10、MW20、MD30值到数据块“读取1”、“读取2”“读取3”“读取4”中。

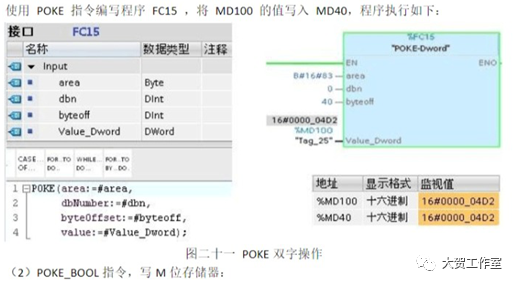

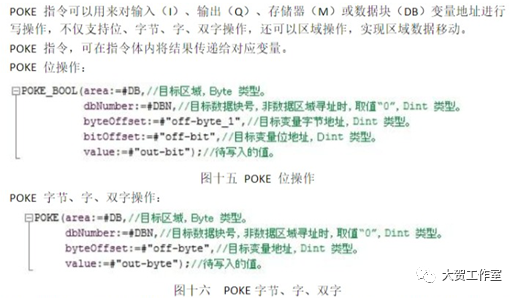

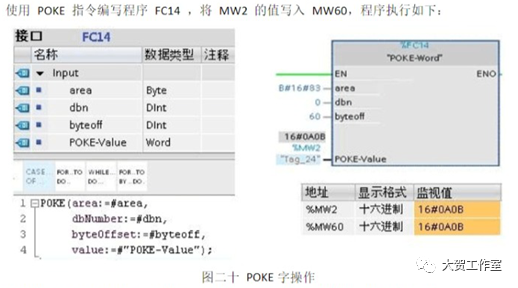

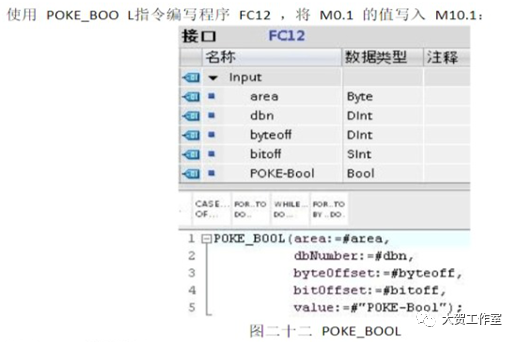

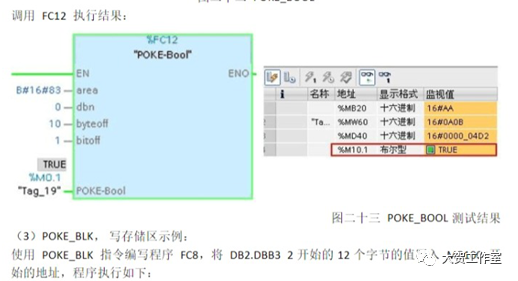

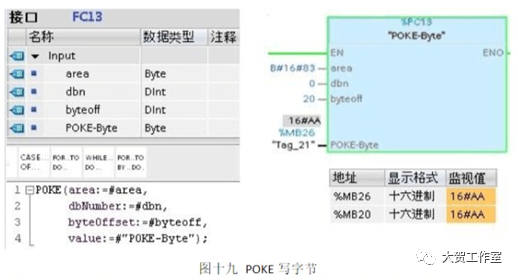

2.POKE写指令

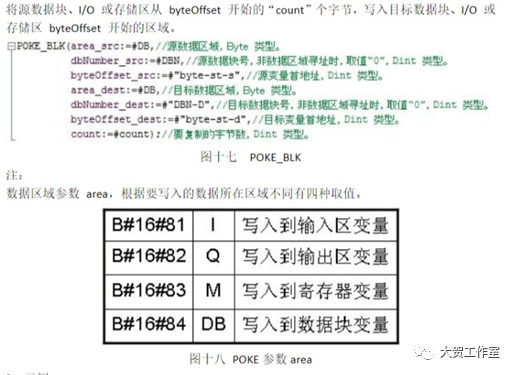

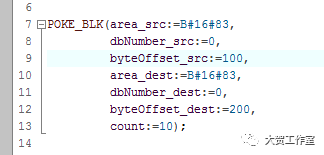

将MB100开始的10个字节数据写入MB200开始的十个字节

将MB100开始的10个字节数据写入MB200开始的十个字节
