本小实验要完成的功能：在触摸屏端远程通讯设定变频器的频率；在触摸屏端控制变频器的正转、反转和停止，并将正转反转停止等信号用指示灯显示出来。
本实验用的是CPU224+，和变频器通讯线的制作如下：

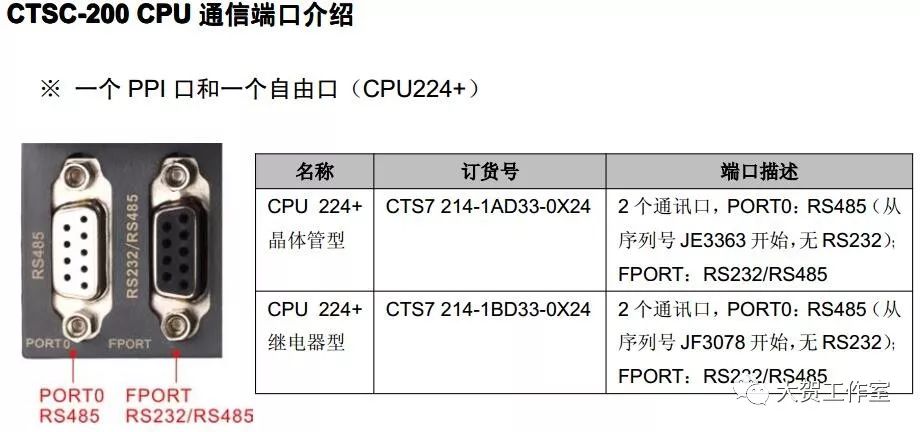

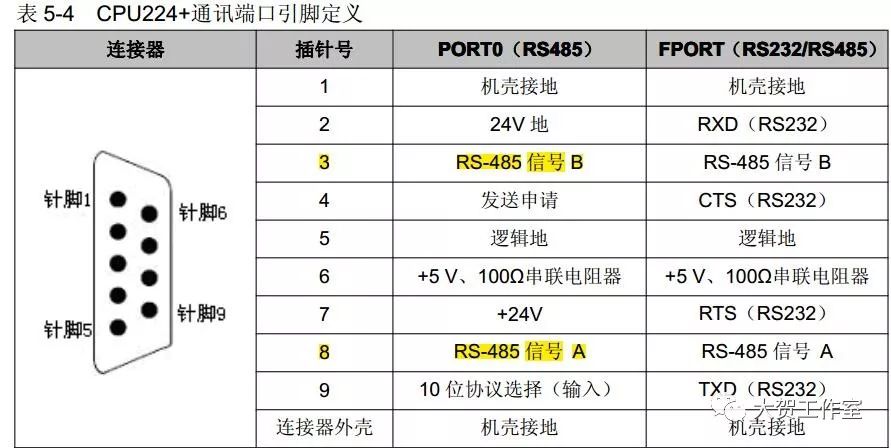

用FPORT口，9针的3针对变频器的RS485+，8针对RS485-，这样通讯线做好连上就可以了。
2. PLC端和变频器端参数的设置
PLC在系统块的通信端口里设置好地址、波特率等通讯参数。
变频器端设置如下参数：
P0.01 运行指令通道 2（通讯指令通道）
P0.03 频率指令选择 6（远程通讯设定）
PC.00 通讯地址 3
PC.01 波特率 4（19200bps）
PC.02 数据位校验 1（偶校验E，8，1forRTU）

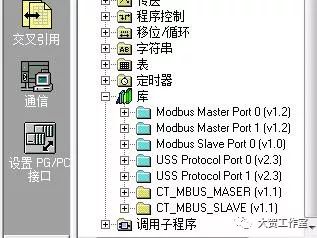

3. 编程软件添加ModbusRTU标准指令库
具体的添加方法和指令库文件的下载不知道的可以向我咨询。

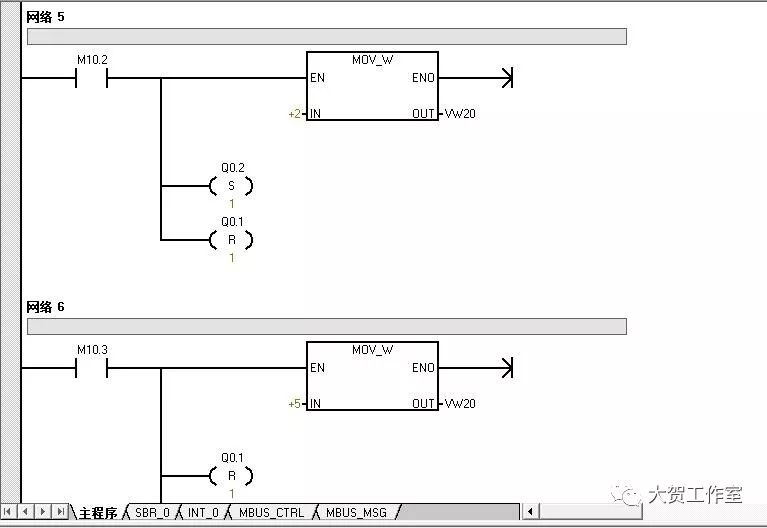

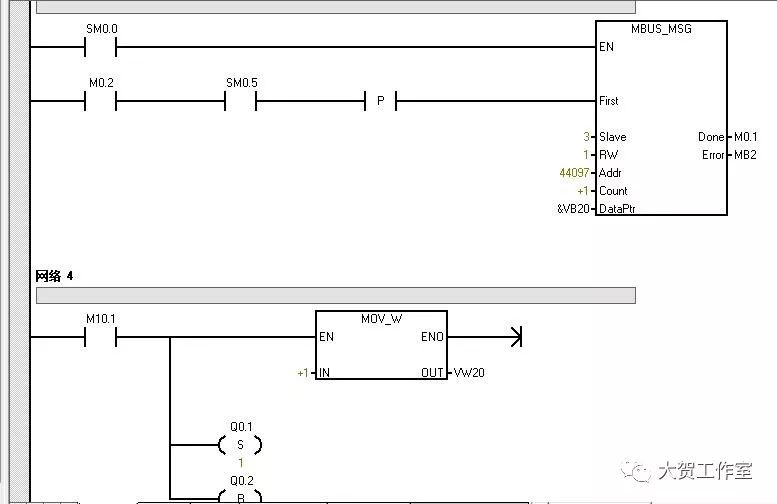

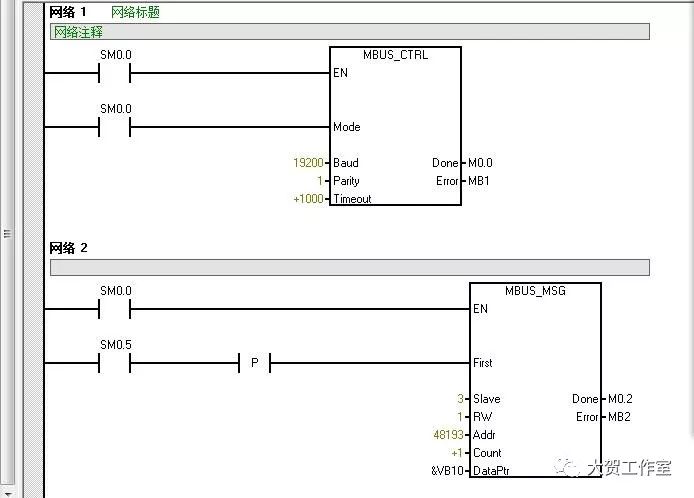

4. PLC端通讯程序的编写

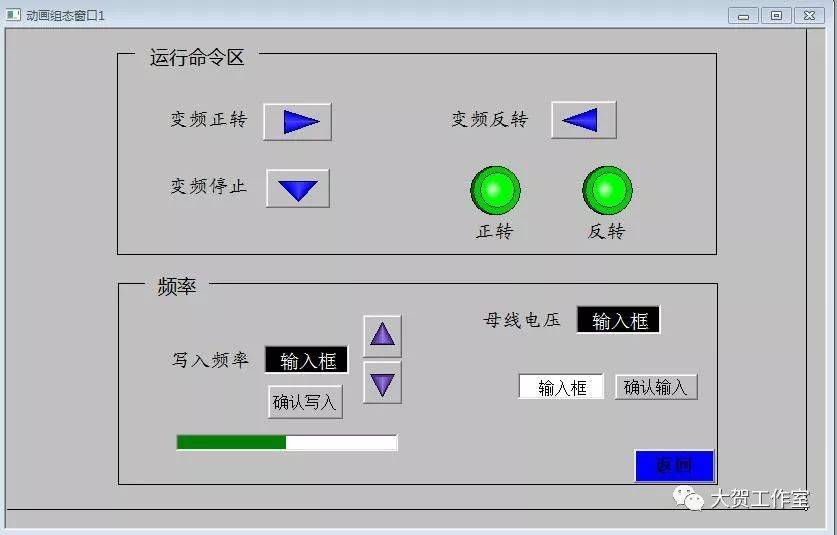

5. 触摸屏端程序的编写
通过以上几步后实验就可以成功完成，欢迎大家实践中遇到的问题多多交流！
