我们在前面的篇章中搭建了最简单的电路，在这里面，计算机的输入设备就是一个一个开关，输出设备呢，是一个一个灯泡。的确，早期发展的时候，计算机的核心是做“计算”。我们从“计算机”这个名字上也能看出这一点。不管是中文名字“计算机”，还是英文名字“Computer”，核心都是在”计算“这两个字上。不过，到了今天，这些“计算”的工作，更多的是一个幕后工作。

我们无论是使用自己的 PC，还是智能手机，大部分时间都是在和计算机进行各种“交互操作”。换句话说，就是在和输入输出设备打交道。这些输入输出设备也不再是一个一个开关，或者一个一个灯泡。你在键盘上直接敲击的都是字符，而不是“0”和“1”，你在显示器上看到的，也是直接的图形或者文字的画面，而不是一个一个闪亮或者关闭的灯泡。想要了解这其中的关窍，我们篇我们就一起来看看计算机里面的输入输出设备。

接口和设备

实际上，输入输出设备，并不只是一个设备。大部分的输入输出设备，都有两个组成部分。第一个是它的接口（Interface），第二个才是实际的 I/O 设备（Actual I/O Device）。我们的硬件设备并不是直接接入到总线上和 CPU 通信的，而是通过接口，用接口连接到总线上，再通过总线和 CPU 通信。

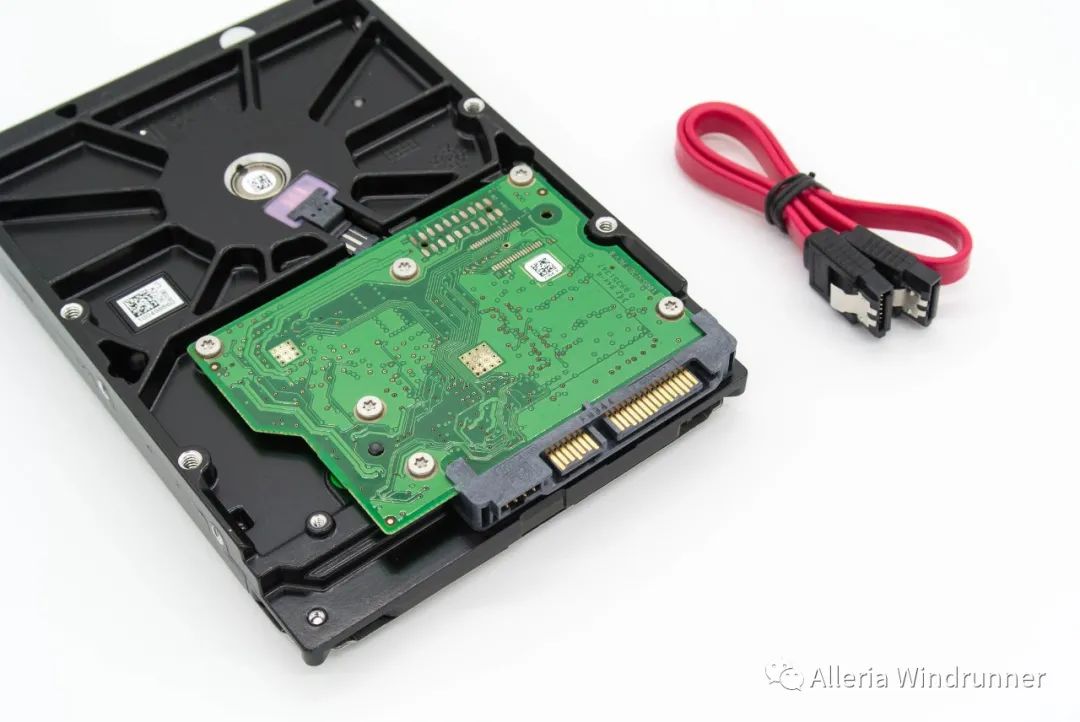

SATA 硬盘，上面的整个绿色电路板和黄色的齿状部分就是接口电路，黄色齿状的就是和主板对接的接口，绿色的电路板就是控制电路。

你平时听说的并行接口（Parallel Interface）、串行接口（Serial Interface）、USB 接口，都是计算机主板上内置的各个接口。我们的实际硬件设备，比如，使用并口的打印机、使用串口的老式鼠标或者使用 USB 接口的 U 盘，都要插入到这些接口上，才能和 CPU 工作以及通信的。

接口本身就是一块电路板。CPU 其实不是和实际的硬件设备打交道，而是和这个接口电路板打交道。我们平时说的，设备里面有三类寄存器，其实都在这个设备的接口电路上，而不在实际的设备上。

那这三类寄存器是哪三类寄存器呢？它们分别是状态寄存器（Status Register）、命令寄存器（Command Register）以及数据寄存器（Data Register）。

除了内置在主板上的接口之外，有些接口可以集成在设备上。你可能都没有见过老一点儿的硬盘，我来简单给你介绍一下。

上世纪 90 年代的时候，大家用的硬盘都叫作 IDE 硬盘。这个 IDE 不是像 IntelliJ 或者 WebStorm 这样的软件开发集成环境（Integrated Development Environment）的 IDE，而是代表着集成设备电路（Integrated Device Electronics）。也就是说，设备的接口电路直接在设备上，而不在主板上。我们需要通过一个线缆，把集成了接口的设备连接到主板上去。

把接口和实际设备分离，这个做法实际上来自于计算机走向开放架构（Open Architecture）的时代。

当我们要对计算机升级，我们不会扔掉旧的计算机，直接买一台全新的计算机，而是可以单独升级硬盘这样的设备。我们把老硬盘从接口上拿下来，换一个新的上去就好了。各种输入输出设备的制造商，也可以根据接口的控制协议，来设计和制造硬盘、鼠标、键盘、打印机乃至其他种种外设。正是这样的分工协作，带来了 PC 时代的繁荣。

其实，在软件的设计模式里也有这样的思路。面向对象里的面向接口编程的接口，就是 Interface。如果你做 iOS 的开发，Objective-C 里面的 Protocol 其实也是这个意思。而 Adaptor 设计模式，更是一个常见的、用来解决不同外部应用和系统“适配”问题的方案。可以看到，计算机的软件和硬件，在逻辑抽象上，其实是相通的。

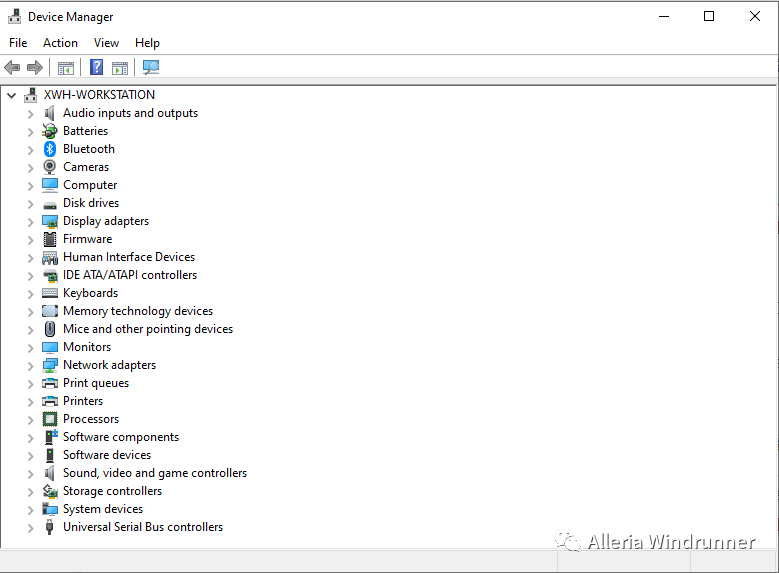

如果你用的是 Windows 操作系统，你可以打开设备管理器，里面有各种各种的 Devices（设备）、Controllers（控制器）、Adaptors（适配器）。这些，其实都是对于输入输出设备不同角度的描述。被叫作 Devices，看重的是实际的 I/O 设备本身。被叫作 Controllers，看重的是输入输出设备接口里面的控制电路。而被叫作 Adaptors，则是看重接口作为一个适配器后面可以插上不同的实际设备。

CPU 是如何控制 I/O 设备的？

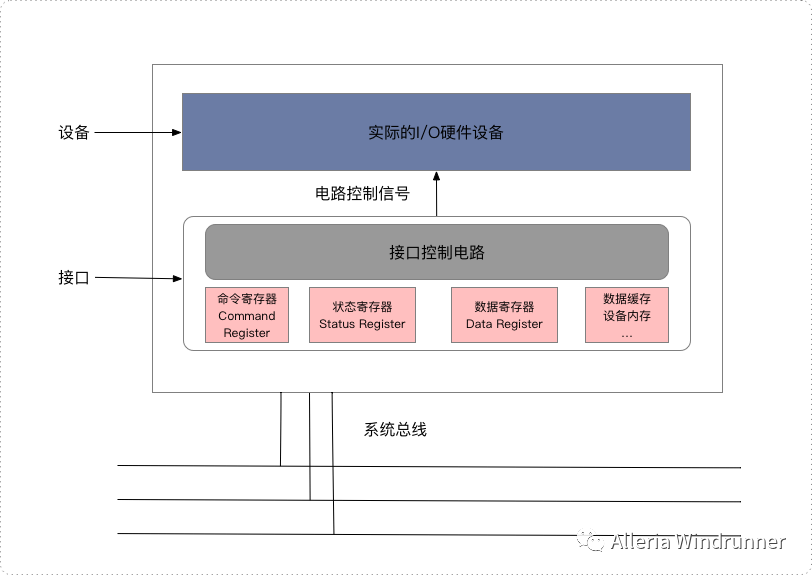

无论是内置在主板上的接口，还是集成在设备上的接口，除了三类寄存器之外，还有对应的控制电路。正是通过这个控制电路，CPU 才能通过向这个接口电路板传输信号，来控制实际的硬件。

我们先来看一看，硬件设备上的这些寄存器有什么用。这里，我拿我们平时用的打印机作为例子。

首先是数据寄存器（Data Register）。CPU 向 I/O 设备写入需要传输的数据，比如要打印的内容是“Eleven”，我们就要先发送一个“E”给到对应的 I/O 设备。
然后是命令寄存器（Command Register）。CPU 发送一个命令，告诉打印机，要进行打印工作。这个时候，打印机里面的控制电路会做两个动作。第一个，是去设置我们的状态寄存器里面的状态，把状态设置成 not-ready。第二个，就是实际操作打印机进行打印。
而状态寄存器（Status Register），就是告诉了我们的 CPU，现在设备已经在工作了，所以这个时候，CPU 你再发送数据或者命令过来，都是没有用的。直到前面的动作已经完成，状态寄存器重新变成了 ready 状态，我们的 CPU 才能发送下一个字符和命令。

当然，在实际情况中，打印机里通常不只有数据寄存器，还会有数据缓冲区。我们的 CPU 也不是真的一个字符一个字符这样交给打印机去打印的，而是一次性把整个文档传输到打印机的内存或者数据缓冲区里面一起打印的。不过，通过上面这个例子，相信你对 CPU 是怎么操作 I/O 设备的，应该有所了解了。

信号和地址

搞清楚了实际的 I/O 设备和接口之间的关系，一个新的问题就来了。那就是，我们的 CPU 到底要往总线上发送一个什么样的命令，才能和 I/O 接口上的设备通信呢？

CPU 和 I/O 设备的通信，一样是通过 CPU 支持的机器指令来执行的。如果你回头去看一看MIPS 的机器指令的分类，你会发现，我们并没有一种专门的和 I/O 设备通信的指令类型。那么，MIPS 的 CPU 到底是通过什么样的指令来和 I/O 设备来通信呢？

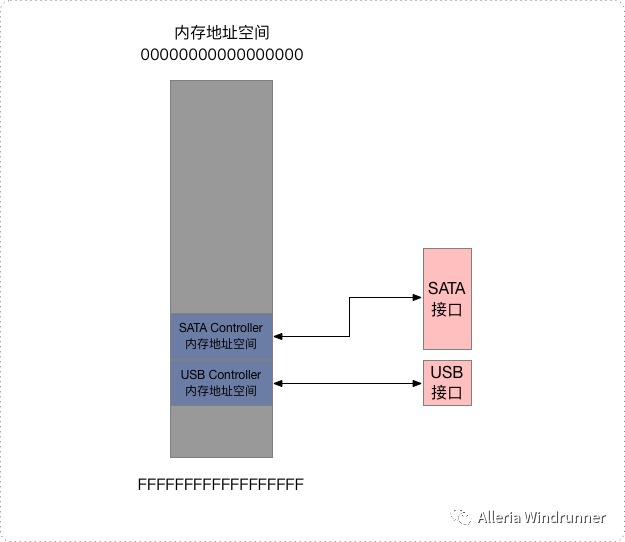

答案就是，和访问我们的主内存一样，使用“内存地址”。为了让已经足够复杂的 CPU 尽可能简单，计算机会把 I/O 设备的各个寄存器，以及 I/O 设备内部的内存地址，都映射到主内存地址空间里来。主内存的地址空间里，会给不同的 I/O 设备预留一段一段的内存地址。CPU 想要和这些 I/O 设备通信的时候呢，就往这些地址发送数据。这些地址信息，就是通过上一篇的地址线来发送的，而对应的数据信息呢，自然就是通过数据线来发送的了。

而我们的 I/O 设备呢，就会监控地址线，并且在 CPU 往自己地址发送数据的时候，把对应的数据线里面传输过来的数据，接入到对应的设备里面的寄存器和内存里面来。CPU 无论是向 I/O 设备发送命令、查询状态还是传输数据，都可以通过这样的方式。这种方式呢，叫作内存映射IO（Memory-Mapped I/O，简称 MMIO）。

那么，MMIO 是不是唯一一种 CPU 和设备通信的方式呢？答案是否定的。精简指令集 MIPS 的 CPU 特别简单，所以这里只有 MMIO。而我们有 2000 多个指令的 Intel X86 架构的计算机，自然可以设计专门的和 I/O 设备通信的指令，也就是 in 和 out 指令。

Intel CPU 虽然也支持 MMIO，不过它还可以通过特定的指令，来支持端口映射 I/O（Port-Mapped I/O，简称 PMIO）或者也可以叫独立输入输出（Isolated I/O）。

其实 PMIO 的通信方式和 MMIO 差不多，核心的区别在于，PMIO 里面访问的设备地址，不再是在内存地址空间里面，而是一个专门的端口（Port）。这个端口并不是指一个硬件上的插口，而是和 CPU 通信的一个抽象概念。

无论是 PMIO 还是 MMIO，CPU 都会传送一条二进制的数据，给到 I/O 设备的对应地址。设备自己本身的接口电路，再去解码这个数据。解码之后的数据呢，就会变成设备支持的一条指令，再去通过控制电路去操作实际的硬件设备。对于 CPU 来说，它并不需要关心设备本身能够支持哪些操作。它要做的，只是在总线上传输一条条数据就好了。

这个，其实也有点像我们在设计模式里面的 Command 模式。我们在总线上传输的，是一个个数据对象，然后各个接受这些对象的设备，再去根据对象内容，进行实际的解码和命令执行。

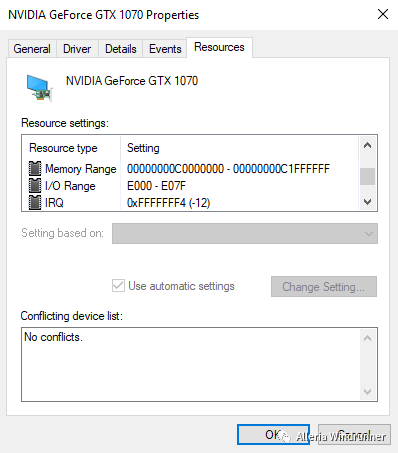

这是一张我自己的显卡，在设备管理器里面的资源（Resource）信息。你可以看到，里面既有 Memory Range，这个就是设备对应映射到的内存地址，也就是我们上面所说的 MMIO 的访问方式。同样的，里面还有 I/O Range，这个就是我们上面所说的 PMIO，也就是通过端口来访问 I/O 设备的地址。最后，里面还有一个 IRQ，也就是会来自于这个设备的中断信号了。
