传统关系型数据库高可用方案

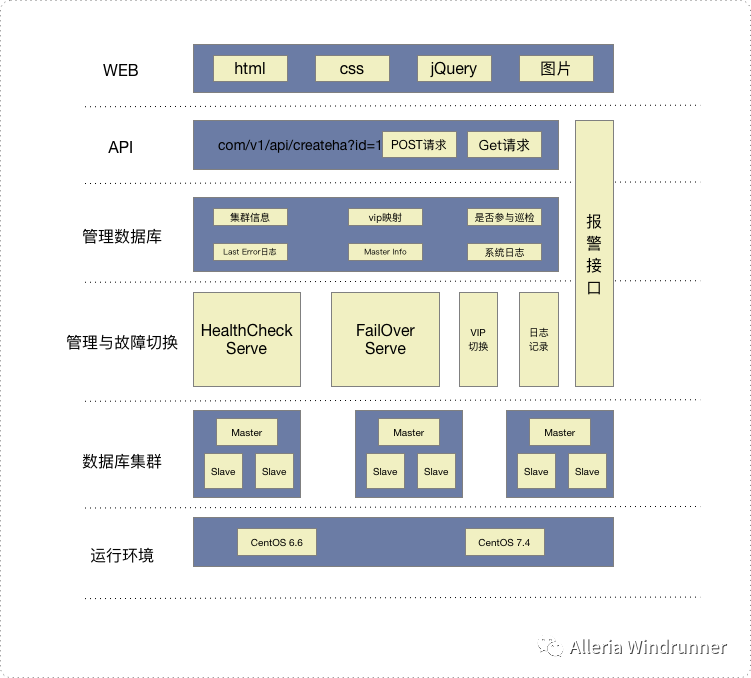

整体架构可以分为：

• WEB
• API
• 管理数据库
• 管理与故障切换
• 数据库集群
• 运行环境

WEB和API是我们的应用层，管理数据库是用来对我们存储数据库进行管理的，包含：

• 集群信息
• vip映射
• Last Error日志
• Master Info
• 系统日志
• 是否参与巡检

管理与故障切换层是高可用实现的主要部分，包含：

• HealthCheck
• FailOver
• vip切换
• 日志记录

最后是存储数据库集群和运行环境了。

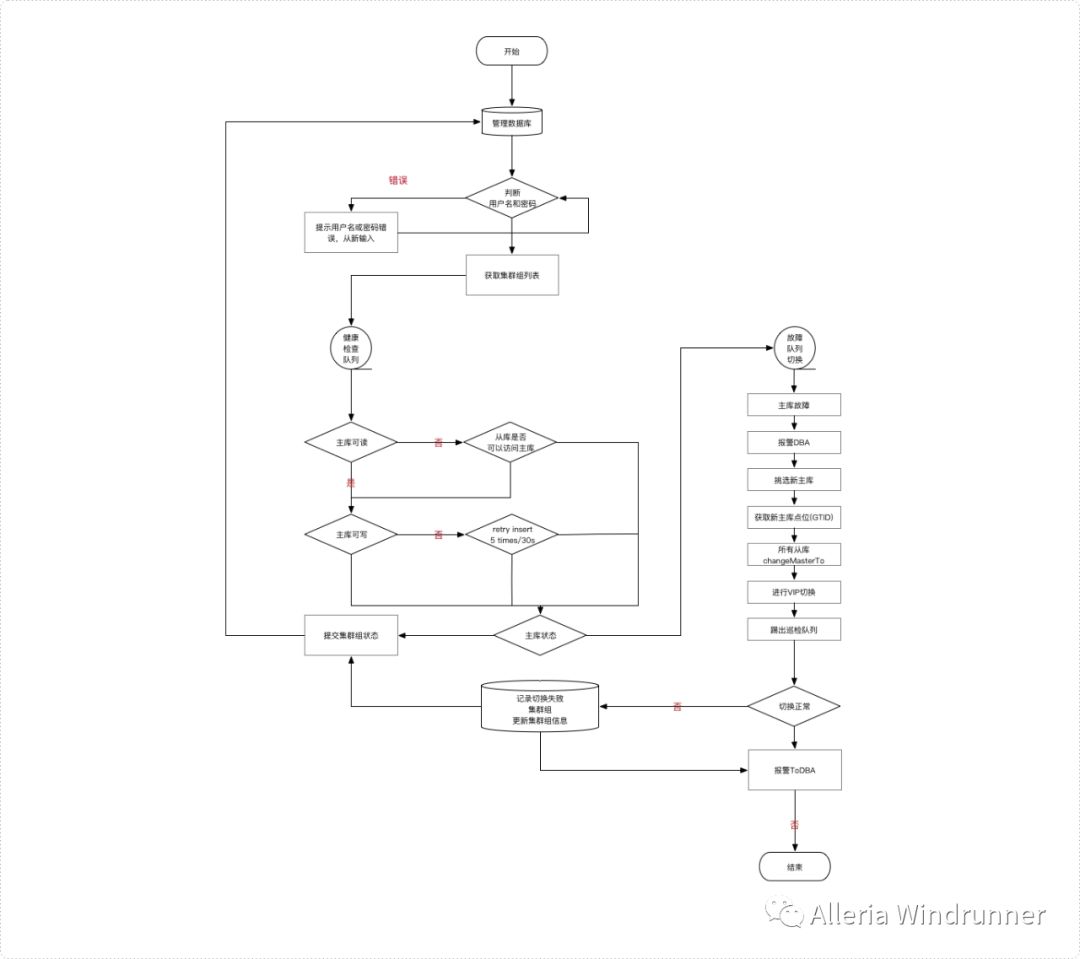

在整体架构中最最重要的就是健康检查和故障切换这一块，所以我们来仔细看看这一块的流程：

流程图可以分为两块，左边部分为健康检查队列，右边部分为故障队列切换，具体的逻辑实现可以使用python、go或者shell脚本都行。
