邦德图文解读ASM架构，超详细

前言

Oracle RAC架构目前均采用ASM作为存储管理，那么ASM到底有哪些优势呢？
本内容详细解读了ASM的架构及原理

1.Oracle文件系统的历史

操作系统--数据文件
裸设备

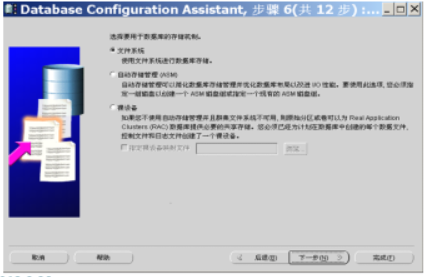

ASM
OCFS(Oracle Cluster File System）

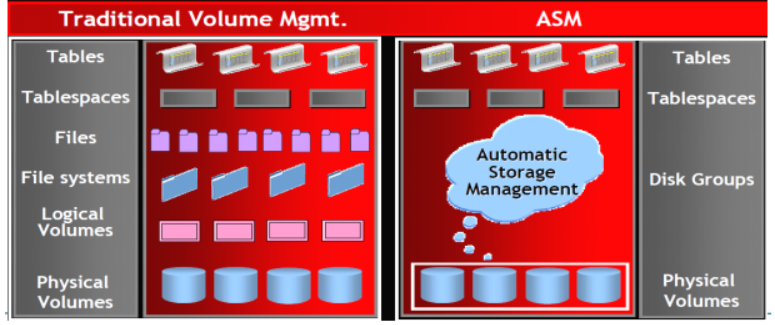

2.为什么用ASM

提供高效率的存储管理
提供完整的集群文件系统和卷管理能力

3.ASM架构

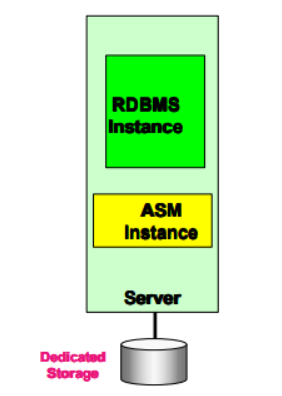

3.1 一个ASM为单实例提供服务

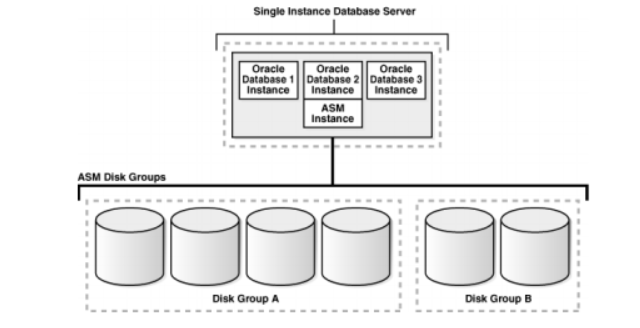

3.2 一个ASM为多个实例提供服务

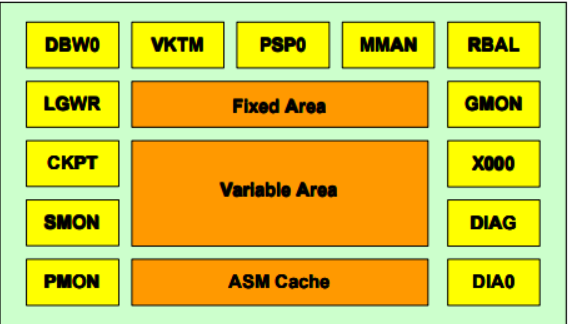

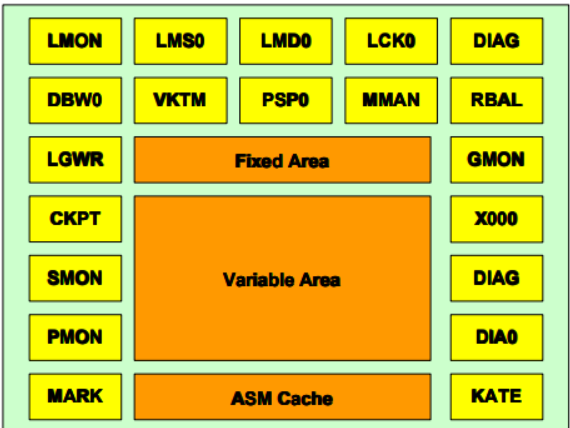

4. ASM 后台进程

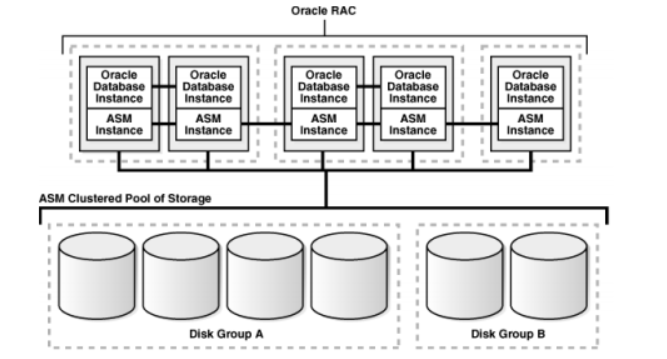

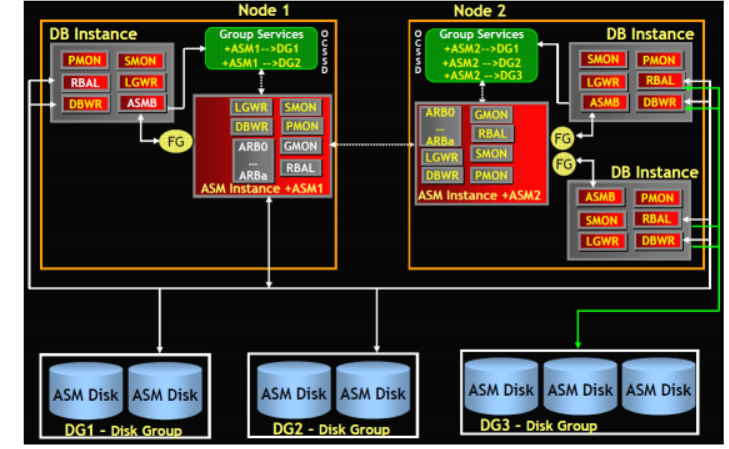

5. ASM RAC 架构

RAC 下ASM后台进程

6. ASM实例

ASM实例有自己的初始化参数
$ORACLE_HOME/dbs/spfile+ASM.ora
ASM不需要控制文件
ASM实例的正常状态为started

6.1 ASM实例 V.S. 数据库实例

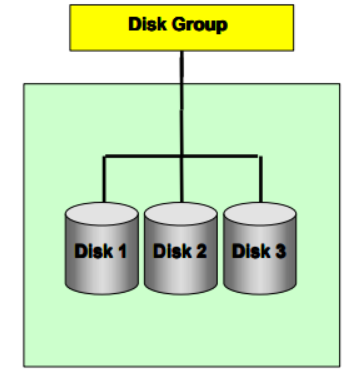

7. ASM磁盘组

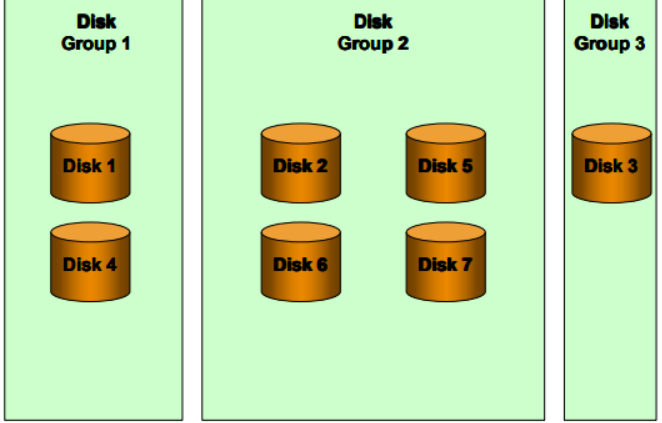

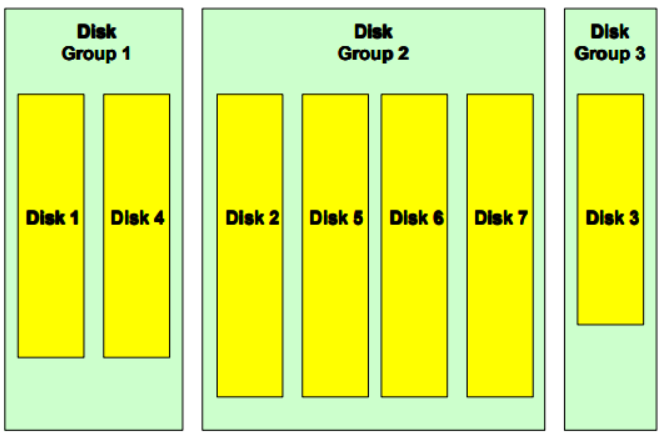

7.1 ASM 磁盘组,磁盘

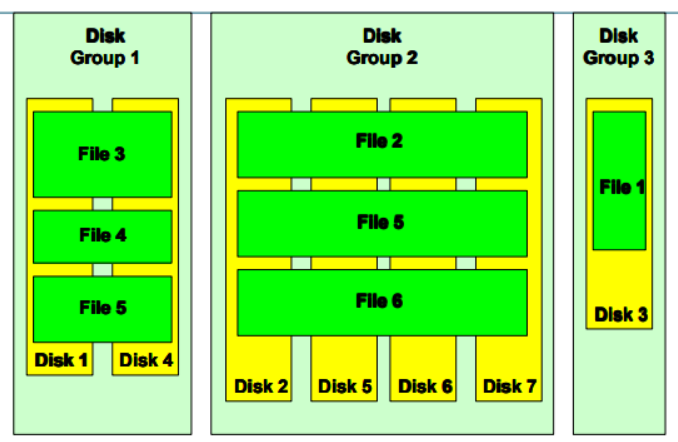

7.2 ASM 磁盘组,磁盘和文件

8.ASM的空间管理

8.1 从ASM中添加和删除设备

Creating a disk group
CREATE DISKGROUP diskgroup1 EXTERNAL REDUNDANCY DISK '/dev/oracleasm/disks/VOL1';
Dropping a disk group:
DROP DISKGROUP diskgroup1 INCLUDING CONTENTS;

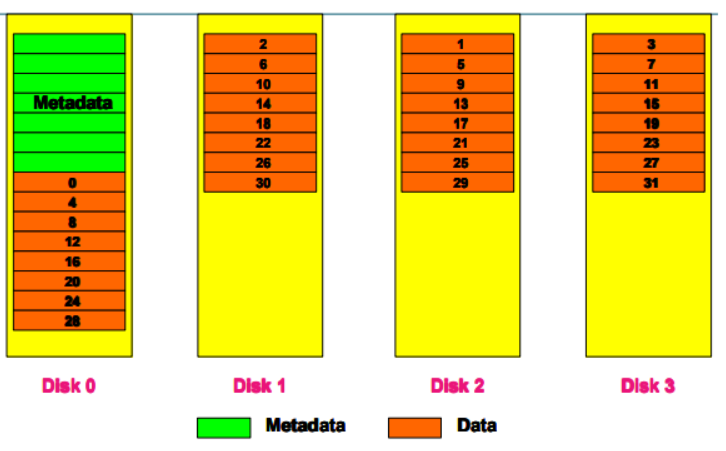

8.2 数据在磁盘中的分布管理

8.3 ASM数据的再分布Rebalancing
【存储的增加和删除】

Adding a disk:
ALTER DISKGROUP diskgroup1 ADD DISK '/dev/oracleasm/disks/VOL2' REBALANCE POWER 0;
Dropping a disk:
ALTER DISKGROUP diskgroup1 DROP DISK 'DISKGROUP1_0002' REBALANCE POWER 0;
Rebalancing a disk group:
ALTER DISKGROUP diskgroup1 REBALANCE POWER 1;

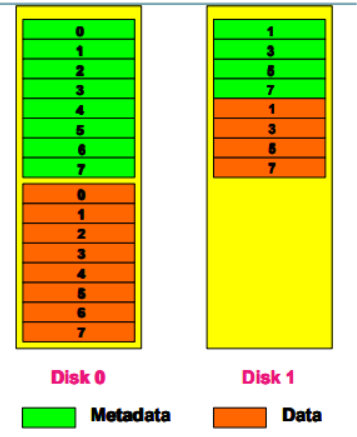

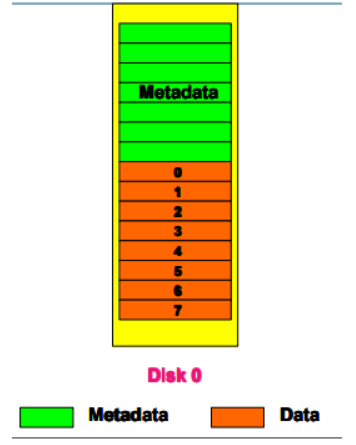

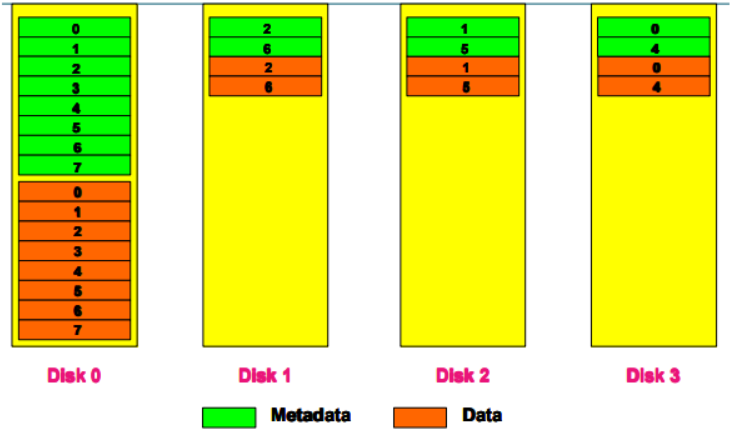

Rebalancing 增加磁盘 - 1 disks to 2 disks

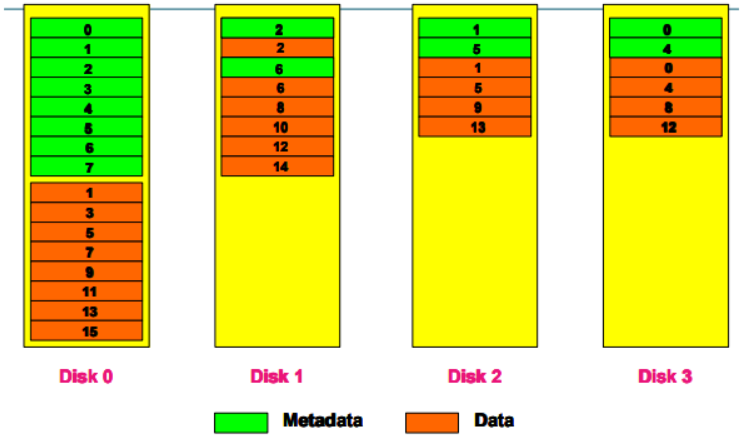

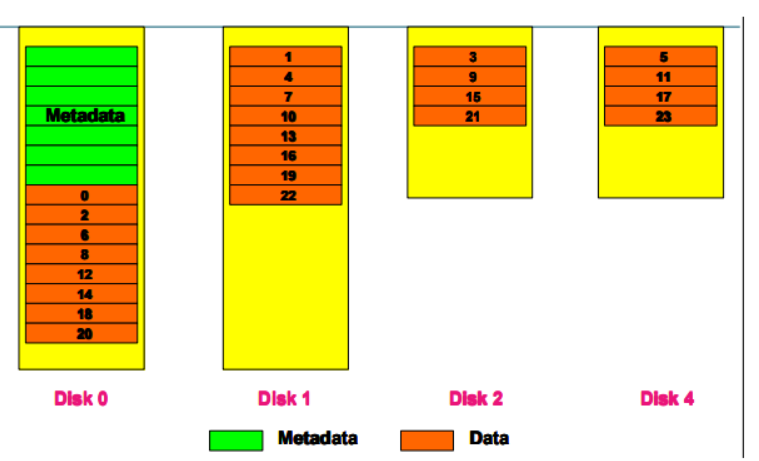

增加磁盘 - 1 disks to 4 disks

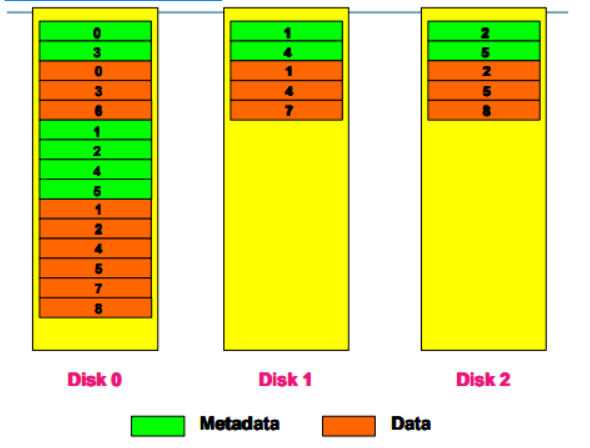

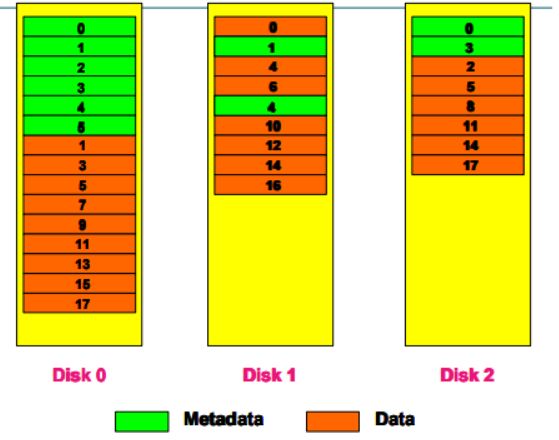

增加磁盘 - 2 disks to 3 disks

增加磁盘 - 2 disks to 4 disks

减少磁盘 - 3 disks to 1 disk

Rebalancing 总结

ASM rebalance 操作不会影响数据库的正常使用
会影响I/O的效率
能通过数据的重新分布，是系统的I/O得到最大的提升。
从Oracle10R2之后，如果关闭数据库实例，Rebalance操作会更快。

9.ASM数据冗余Redundancy

 ASM支持以下三种冗余方式
– 外部冗余
• 表示Oracle不帮你管理镜像，功能由外部存储系统实现，比如通过RAID技术；有效磁盘空间是所有
磁盘设备空间的大小之和。
– 常规冗余
• （默认方式）表示Oracle提供2路镜像来保护数据,会损失一部分磁盘空间用于数据冗余。
– 高冗余
• 表示Oracle提供3路镜像来保护数据，会损失更多磁盘空间用于数据冗余。

ASM Failure Groups - External Redundancy

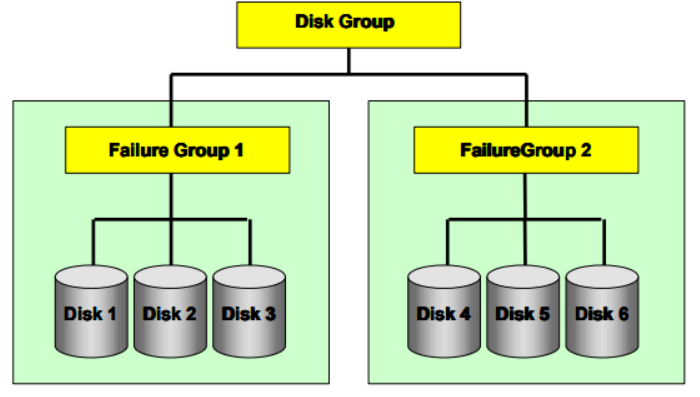

**ASM Failure Groups - Normal Redundancy **

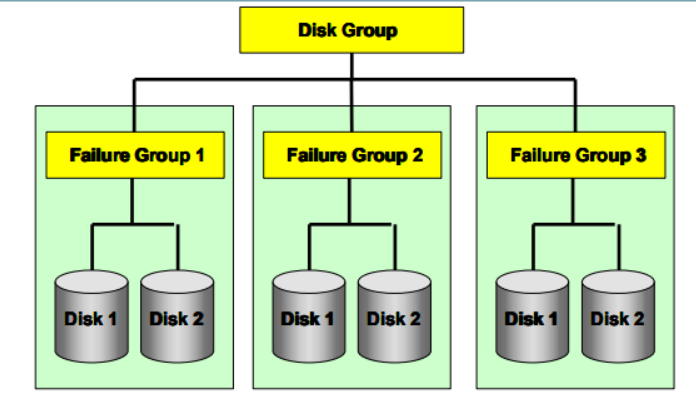

ASM Failure Groups - High Redundancy
