1、简介

ELK 已经成为目前最流行的集中式日志解决方案，它主要是由Beats、Logstash、Elasticsearch、Kibana等组件组成，来共同完成实时日志的收集，存储，展示等一站式的解决方案，可谓是运维人员人手必备的神器。

2、组件

ELK 是旧时的一个称呼，是由基础架构Elasticsearch、Logstash、Kibana组成，发展到现在，其实ELK已经不单单只有这三个组件，越来越多的组件加入这个大家庭，为了方便大家还是延续以前的习惯，继续称呼这套系统为ELK。

主要组件：

BEATS：Beats 平台集合了多种单一用途数据采集器。它们从成百上千或成千上万台机器和系统向 Logstash 或 Elasticsearch 发送数据。其中包括Filebeat、Metricbeat、Packetbeat、Winlogbeat、Auditbeat、Heartbeat、Functionbeat，重点了解Filebeat。Filebeat是一款轻量级，占用服务资源非常少的数据收集引擎，它是ELK家族的新成员，可以代替Logstash作为在应用服务器端的日志收集引擎，支持将收集到的数据输出到Kafka，Redis等队列。
Logstash：Logstash 是开源的服务器端数据处理管道，能够同时从多个来源采集数据，转换数据，然后将数据发送到您最喜欢的“存储库”中。数据收集引擎，相较于Filebeat比较重量级，但它集成了大量的插件，支持丰富的数据源收集，对收集的数据可以过滤，分析，格式化日志格式。
Elasticsearch：Elasticsearch 是一个分布式、RESTful 风格的搜索和数据分析引擎，能够解决不断涌现出的各种用例。作为 Elastic Stack 的核心，它集中存储您的数据，帮助您发现意料之中以及意料之外的情况。分布式数据搜索引擎，基于Apache Lucene实现，可集群，提供数据的集中式存储，分析，以及强大的数据搜索和聚合功能。
Kibana：通过 Kibana，您可以对自己的 Elasticsearch 进行可视化，还可以在 Elastic Stack 中进行导航，这样您便可以进行各种操作了，从跟踪查询负载，到理解请求如何流经您的整个应用，都能轻松完成。数据的可视化平台，通过该web平台可以实时的查看 Elasticsearch 中的相关数据，并提供了丰富的图表统计功能。

3、架构

三种常见的架构

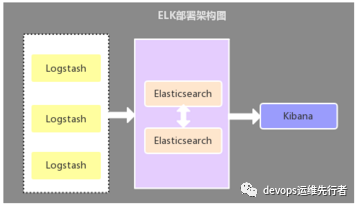

架构一

采用最基础的架构：Elasticsearch + Logstash + Kibana，在各应用服务器端分别部署一个Logstash组件，作为日志收集器，然后将Logstash收集到的数据过滤、分析、格式化处理后发送至Elasticsearch存储，最后使用Kibana进行可视化展示，这种架构不足的是：Logstash比较耗服务器资源，所以会增加应用服务器端的负载压力。

架构二

采用Filebeat作为日志收集器的架构：Elasticsearch + Logstash + Kibana + Filebeat，该架构与第一种架构唯一不同的是：应用端日志收集器换成了Filebeat，Filebeat轻量，占用服务器资源少，所以使用Filebeat作为应用服务器端的日志收集器，一般Filebeat会配合Logstash一起使用，一般小公司都会采用这套架构。

架构三

引入缓存队列的部署架构：该架构在第二种架构的基础上引入了Kafka消息队列（还可以是其他消息队列），将Filebeat收集到的数据发送至Kafka，然后在通过Logstasth读取Kafka中的数据，这种架构主要是解决大数据量下的日志收集方案，使用缓存队列主要是解决数据安全与均衡Logstash与Elasticsearch负载压力，一般有点数据量的都会选这种架构。

选型

第一种架构在目前来看已经不适用了，完全可以采用架构二来替代第一种架构，对于第三种架构，数据量比较大可以采用，可以缓解Logstasth的压力，减少数据丢失的可能。

三、部署Elasticsearch

下载es

#版本elasticsearch-6.5.4
$wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-6.5.4.tar.gz
$tar zxvf elasticsearch-6.5.4.tar.gz
$useradd es
$mv elasticsearch-6.5.4 home/es/
$chown -R es.es home/es/
$chown -R es.es data/es/

系统环境调优

$vi etc/security/limits.conf

#增加：
* - nofile 65536
* - memlock unlimited
$vi etc/sysctl.conf
#增加：vm.max_map_count=655360
$sysctl -p

安装es

#切换用户
$su - es

$cd elasticsearch-6.5.4/

#修改config/elasticsearch.yml

cluster.name: ELK
node.name: node-1    #每个节点都需要修改
path.data: data/es
path.logs: home/es/logs
bootstrap.memory_lock: true
network.host: 172.16.10.160
http.port: 9200
thread_pool.bulk.queue_size: 1000
discovery.zen.ping.unicast.hosts: ["172.16.10.160:9300", "172.16.10.161:9300", "172.16.10.162:9300"]
discovery.zen.minimum_master_nodes: 2


http.cors.enabled: true
http.cors.allow-origin: "*"
http.cors.allow-headers: Authorization,X-Requested-With,Content-Length,Content-Type
xpack.security.enabled: true
xpack.security.transport.ssl.enabled: true
xpack.security.transport.ssl.verification_mode: certificate
xpack.security.transport.ssl.keystore.path: certs/elastic-certificates.p12
xpack.security.transport.ssl.truststore.path: certs/elastic-certificates.p12

$mkdir home/es/logs

#修改config/jvm.options

-Xms12g
-Xmx12g

$mkdir config/certs

#创建ca文件
bin/elasticsearch-certutil ca

$ls ./certs/elastic-certificates.p12

$./elasticsearch-6.5.4/bin/elasticsearch -d

#激活trial基础试用版
$curl -H "Content-Type:application/json" -XPOST http://172.16.10.160:9200/_xpack/license/start_trial?acknowledge=true

#设置各用户密码
$./bin/elasticsearch-setup-passwords interactive

$cd elasticsearch-6.5.4/modules/x-pack-core/

#从百度网盘本地传送破解jar包
$mv x-pack-core-6.5.4.jar x-pack-core-6.5.4.jar.bak

$mv home/es/x-pack-core-6.5.3.jar x-pack-core-6.5.4.jar

#分别将certs的ca文件与破解jar包分发到各个es节点
kill es重启es

四、部署elasticsearch-head

$curl -sL https://rpm.nodesource.com/setup_8.x | bash -
$yum install -y nodejs
$yum -y install git
$git clone git://github.com/mobz/elasticsearch-head.git
$cd elasticsearch-head
$npm install npm@latest -g
$npm config set registry=https://registry.npm.taobao.org
$npm install phantomjs-prebuilt@2.1.16 --ignore-scripts
$npm install -g grunt-cli
$npm install grunt --save-dev
$npm install
$nohup npm run start &

$vi Gruntfile.js

#指定ip port
port: 9800,
hostname: '172.16.10.160',
base: '.',
keepalive: true

$vi _site/app.js

#指定uri地址
this.base_uri = this.config.base_uri || this.prefs.get("app-base_uri") || "http://172.16.10.160:9200";

五、部署Kafka

$wget http://mirror.bit.edu.cn/apache/kafka/2.1.0/kafka_2.12-2.1.0.tgz
$tar zxvf kafka_2.12-2.1.0.tgz
$mv kafka_2.12-2.1.0 usr/local/kafka
$cd usr/local/kafka/

#修改配置文件config/server.properties

broker.id=0   #每个节点都需要修改
listeners=PLAINTEXT://172.16.10.164:9092
num.network.threads=5
num.io.threads=8
socket.send.buffer.bytes=102400
socket.receive.buffer.bytes=102400
socket.request.max.bytes=104857600
log.dirs=/usr/local/kafka/logs
num.partitions=2
num.recovery.threads.per.data.dir=5
offsets.topic.replication.factor=2
transaction.state.log.replication.factor=2
transaction.state.log.min.isr=2
log.flush.interval.messages=5000
log.flush.interval.ms=2000
log.retention.hours=72
log.segment.bytes=1073741824
log.retention.check.interval.ms=300000
zookeeper.connect=172.16.10.160:2181,172.16.10.161:2181,172.16.10.162:2181  #zookeeper地址
zookeeper.connection.timeout.ms=6000
group.initial.rebalance.delay.ms=0

#启动kafka节点
$./bin/kafka-server-start.sh -daemon ./config/server.properties

六、部署Kibana

$wget https://artifacts.elastic.co/downloads/kibana/kibana-6.5.4-linux-x86_64.tar.gz
$tar zxvf kibana-6.5.4-linux-x86_64.tar.gz
$mv kibana-6.5.4-linux-x86_64 /usr/local/kibana
$cd /usr/local/kibana/config

#修改kibana.yml

server.port: 5601
server.host: "172.16.10.163"
server.name: "ELK"
elasticsearch.url: "http://172.16.10.161:9200"
elasticsearch.username: "kibana"
elasticsearch.password: "xxxxxxx"
logging.quiet: true
logging.timezone: Asia/Shanghai

#启动kibana
$nohup ./bin/kibana &

七、部署Logstash

$wget https://artifacts.elastic.co/downloads/logstash/logstash-6.5.4.tar.gz
$tar zxvf logstash-6.5.4.tar.gz
$mv logstash-6.5.4 /usr/local/logstash
$cd /usr/local/logstash/config/
$mkdir conf.d
$touch conf.d/startdt-app.conf

#修改startdt-app.conf配置文件

input {
    kafka {
        bootstrap_servers => ["172.16.10.164:9092,172.16.10.165:9092"]
        client_id => "logstash-zt"
        group_id => "logstash-zt"
        auto_offset_reset => "latest"
        consumer_threads => 2
        decorate_events => false
        topics => ["ZT"]
        codec => json {
            charset => "UTF-8"
        }
    }
}
output {
    if [fields][service] {
        elasticsearch {
            hosts => ["172.16.10.160:9200","172.16.10.161:9200","172.16.10.162:9200"]
            index => "bz-%{[fields][service]}-%{+YYYY.MM.dd}"
            user => "elastic"
            password => "xxxxxxxxxx"
        }
    }
}

$mkdir certs
#从es的config/certs里scp ca文件
$ls ./certs/elastic-certificates.p12

#修改jvm.options
#不需要超过32G，只需超过物理内存一半以上最优
-Xms12g
-Xmx12g

#启动
$nohup ./bin/logstash &

八、安装Filebeat

$curl -L -O https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-6.5.4-x86_64.rpm

$rpm -ivh filebeat-6.5.4-x86_64.rpm

#修改/etc/filebeat/filebeat.yml

    filebeat.inputs:
    - type: log
      enabled: true
      paths:
        - /home/admin/${servername}/logs/common.30dt.log
      multiline.pattern: '^[0-9]{4}-[0-9]{2}-[0-9]{2}'    #正则表达式
      multiline.negate: true     #默认为false，表示匹配pattern的行合并到上一行；true表示不匹配pattern的行合并到上一行
      multiline.match: after     #after表示合并到上一行的末尾，before表示合并到上一行的行首
      multiline.timeout: 10s
      tail_files: false      #表示从最新一行开始，不重复读取
      fields:
        log_topics: ZT       #跟output.kafka的topic与logstash的output对应
        service: prod-k8s-${servername}
    filebeat.config.modules:
      path: ${path.config}/modules.d/*.yml
      reload.enabled: true
      reload.period: 3s
    output.kafka:
      hosts: ["172.16.10.164:9092", "172.16.10.165:9092"]
      topic: '%{[fields][log_topics]}'
      partition.round_robin:
        reachable_only: false
      required_acks: 1
      compression: gzip
      max_message_bytes: 1000000
    logging.level: warning

$/etc/init.d/filebeat start

九、运维命令

1.kafka创建topic：./bin/kafka-topics.sh --create --zookeeper 172.16.10.160:2181,172.16.10.161:2181,172.16.10.162:2181 --replication-factor 1 --partitions 2 --topic ZT
2.kafka查看topic：./bin/kafka-topics.sh --list --zookeeper 172.16.10.160:2181,172.16.10.161:2181,172.16.10.162:2181
3.ES内置账号密码修改、自定义角色自定义账号、ldap及AD认证：东西比较多，分享一个blog【https://www.leiyawu.com/2018/05/07/es/】
