Nifi深入学习

1. NiFi配置优化

2. NiFi集群的部署和使用
3. FlowFile生成器案例
4. NiFi模版案例
5. FlowFile的深入学习和实践
6. NiFi表达式语言实践
7. NiFi监控功能的深入学习和实践
8. NiFi连接与关系的深入学习和实践

Linux配置优化

最大文件句柄(Maximum File Handles)

* hard nofile 50000
* soft nofile 50000

最大派生进程数(Maximum Forked Processes)

*  hard  nproc  10000
*  soft  nproc  10000

* soft nproc 10000

sudo sysctl -w net.ipv4.ip_local_port_range ="10000 65000"

sudo sysctl -w net.ipv4.netfilter.ip_conntrack_tcp_timeout_time_wait="1"

vm.swappiness = 0

/dev/mapper/centos-root       xfs     defaults,noatime        0 0
UUID=47f23406-2cda-4601-93b6-09030b30e2dd boot     xfs     defaults        0 0
/dev/mapper/centos-swap swap     swap    defaults        0 0

mount -o remount
或者
mount -o remount boot

NIFI集群

为什么集群？

DFM可能会发现在单个服务器上使用一个NiFi实例不足以处理他们拥有的数据量。因此，一种解决方案是在多个NiFi服务器上运行相同的数据流。但是，这会产生管理问题，因为每次DFM想要更改或更新数据流时，他们必须在每个服务器上进行这些更改，然后逐个监视每个服务器。而集群NiFi服务器，可以增加处理能力同时，支持单接口控制，通过该接口可以更改整个集群数据流并监控数据流。集群允许DFM只进行一次更改，然后将更改的内容复制到集群的所有节点。通过单一接口，DFM还可以监视所有节点的健康状况和状态。

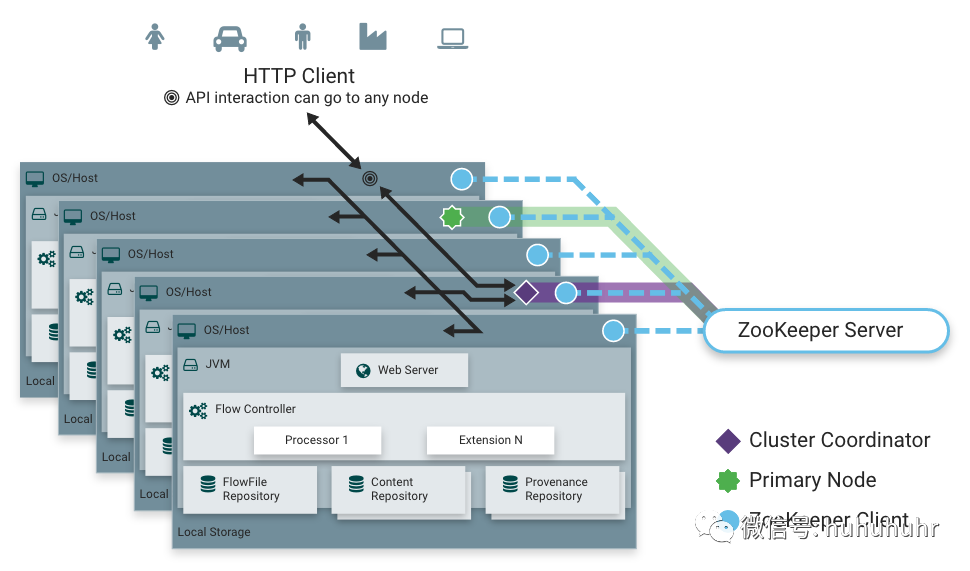

零主集群

NiFi采用Zero-Master Clustering范例。集群中的每个节点都对数据执行相同的任务，但每个节点都在不同的数据集上运行。其中一个节点自动被选择(通过Apache ZooKeeper)作为集群协调器。然后，集群中的所有节点都会向此节点发送心跳/状态信息，并且此节点负责断开在一段时间内未报告任何心跳状态的节点。此外，当新节点选择加入集群时，新节点必须首先连接到当前选定的集群协调器，以获取最新的流。如果集群协调器确定允许该节点加入(基于其配置的防火墙文件)，则将当前流提供给该节点，并且该节点能够加入集群，假设节点的流副本与集群协调器提供的副本匹配。如果节点的流配置版本与集群协调器的版本不同，则该节点将不会加入集群。

术语

NiFi Clustering是独一无二的，有自己的术语。在设置集群之前了解以下术语非常重要：

NiFi集群协调器(NiFi Cluster Coordinator)：NiFi集群协调器是NiFi集群中的节点，负责管理集群中允许执行任务的节点，并为新加入的节点提供最新的数据流量。当DataFlow Manager管理集群中的数据流时，可以通过集群中任何节点的用户界面执行此操作。然后，所做的任何更改都将复制到集群中的所有节点。

节点(Nodes)：每个集群由一个或多个节点组成。节点执行实际的数据处理。

主节点(Primary Node)：每个集群都有一个主节点。在此节点上，可以运行"隔离处理器"(见下文)。ZooKeeper用于自动选择主节点。如果该节点由于任何原因断开与集群的连接，将自动选择新的主节点。用户可以通过查看用户界面的"集群管理"页面来确定当前选择哪个节点作为主节点。

孤立的Processor：在NiFi集群中，相同的数据流会在所有节点上运行。但是，可能存在DFM不希望每个处理器在每个节点上运行的情况。最常见的情况是使用的处理器存在与外部服务进行通信得的情况。例如，GetSFTP处理器从远程目录中提取。如果GetSFTP处理器在集群中的每个节点上运行并同时尝试从同一个远程目录中提取，则可能存在重复读取。因此，DFM可以将主节点上的GetSFTP配置为独立运行，这意味着它仅在该节点上运行。通过适当的数据流配置，它可以提取数据并在集群中的其余节点之间对其进行负载平衡。注意，虽然存在此功能，但仅使用独立的NiFi实例来提取数据并将其输出内容分发给集群也很常见。它仅取决于可用资源以及管理员配置集群的方式。

心跳：节点通过"心跳"将其健康状况和状态传达给当前选定的集群协调器，这使协调器知道它们仍然处于连接状态并正常工作。默认情况下，节点每5秒发出一次心跳，如果集群协调器在40秒内没有从节点收到心跳，则由于"缺乏心跳"而断开节点。5秒设置可在nifi.properties文件中配置。集群协调器断开节点的原因是协调器需要确保集群中的每个节点都处于同步状态，并且如果没有定期收听到节点，协调器无法确定它是否仍与其余节点同步。如果在40秒后节点发送新的心跳，协调器将自动把请求节点重新加入集群。一旦接收到心跳，由于心跳不足导致的断开连接和重新连接信息都会报告给用户界面中的DFM。

集群安装

使用NiFi集成的zookeeper

NiFi依赖于ZooKeeper以实现集群配置。但是，在有些环境中，部署了NiFi，而没有维护现有的ZooKeeper集合。为了避免强迫管理员维护单独的ZooKeeper实例的负担，NiFi提供了嵌入式ZooKeeper服务器的选项。

cd $NIFI_HOME
mkdir state
mkdir state/zookeeper
echo 1 > state/zookeeper/myid

对于将运行ZooKeeper的下一个NiFi节点，我们可以通过执行以下命令来实现此目的:

cd $NIFI_HOME
mkdir state
mkdir state/zookeeper
echo 2 > state/zookeeper/myid

tar -zxvf nifi-1.9.2-bin.tar.gz

mv nifi-1.9.2 ../soft/nifi-1.9.2-18001
cd ../soft
cp -r nifi-1.9.2-18001/ nifi-1.9.2-18002
cp -r nifi-1.9.2-18001/ nifi-1.9.2-18003

# zk客户端连接接口：1节点12181，2节点12182，1节点12183
clientPort=12181
# 不同服务的IP和选举端口号
server.1=192.168.52.150:12888:13888
server.2=192.168.52.150:14888:15888
server.3=192.168.52.150:16888:17888

1

####################
# State Management #
####################
nifi.state.management.configuration.file=./conf/state-management.xml
nifi.state.management.provider.local=local-provider
nifi.state.management.provider.cluster=zk-provider
#  指定此NiFi实例是否应运行嵌入式ZooKeeper服务器，默认是false
nifi.state.management.embedded.zookeeper.start=true


nifi.state.management.embedded.zookeeper.properties=./conf/zookeeper.properties


# web properties #
nifi.web.war.directory=./lib
# HTTP主机。默认为空白
nifi.web.http.host=192.168.52.150
# HTTP端口。默认值为8080；修改为18001、18002、18003
nifi.web.http.port=18001


# cluster node properties (only configure for cluster nodes) #
# 如果实例是群集中的节点，请将此设置为true。默认值为false
nifi.cluster.is.node=true
# 节点的完全限定地址。默认为空白
nifi.cluster.node.address=192.168.52.150
# 节点的协议端口。默认为空白，修改为：28001、28002、28003
nifi.cluster.node.protocol.port=28001


# 指定在选择Flow作为“正确”流之前等待的时间量。如果已投票的节点数等于nifi.cluster.flow.election.max.candidates属性指定的数量，则群集将不会等待这么长时间。默认值为5 mins
nifi.cluster.flow.election.max.wait.time=1 mins
# 指定群集中所需的节点数，以便提前选择流。这允许群集中的节点避免在开始处理之前等待很长时间，如果我们至少达到群集中的此数量的节点
nifi.cluster.flow.election.max.candidates=1


# cluster load balancing properties #
nifi.cluster.load.balance.host=
# 修改为：16342、26342、36342
nifi.cluster.load.balance.port=16342


# zookeeper properties, used for cluster management #
# 连接到Apache ZooKeeper所需的连接字符串。这是一个以逗号分隔的hostname：port对列表
nifi.zookeeper.connect.string=192.168.52.150:12181,192.168.52.150:12182,192.168.52.150:12183
nifi.zookeeper.connect.timeout=3 secs
nifi.zookeeper.session.timeout=3 secs
nifi.zookeeper.root.node=/nifi

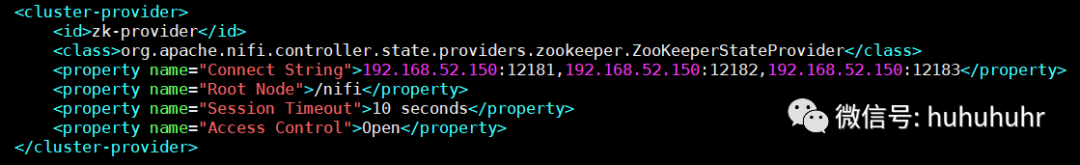

<cluster-provider>
    <id>zk-provider</id>
    <class>
        org.apache.nifi.controller.state.providers.zookeeper.ZooKeeperStateProvider
    </class>
    <property name="Connect String">
        192.168.52.150:12181,192.168.52.150:12182,192.168.52.150:12183
    </property>
    <property name="Root Node">/nifi</property>
    <property name="Session Timeout">10 seconds</property>
    <property name="Access Control">Open</property>
</cluster-provider>

使用外部zookeeper

####################
# State Management #
####################
nifi.state.management.configuration.file=./conf/state-management.xml
nifi.state.management.provider.local=local-provider
nifi.state.management.provider.cluster=zk-provider
#  指定此NiFi实例是否应运行嵌入式ZooKeeper服务器，默认是false
# 连接外部的时候，设置为false
nifi.state.management.embedded.zookeeper.start=false
nifi.state.management.embedded.zookeeper.properties=./conf/zookeeper.properties


# web properties #
nifi.web.war.directory=./lib
# HTTP主机。默认为空白
nifi.web.http.host=192.168.52.150
# HTTP端口。默认值为8080
nifi.web.http.port=18001


# cluster node properties (only configure for cluster nodes) #
# 如果实例是群集中的节点，请将此设置为true。默认值为false
nifi.cluster.is.node=true
# 节点的完全限定地址。默认为空白
nifi.cluster.node.address=192.168.52.150
# 节点的协议端口。默认为空白
nifi.cluster.node.protocol.port=28001


# 指定在选择Flow作为“正确”流之前等待的时间量。如果已投票的节点数等于nifi.cluster.flow.election.max.candidates属性指定的数量，则群集将不会等待这么长时间。默认值为5 mins
nifi.cluster.flow.election.max.wait.time=1 mins
# 指定群集中所需的节点数，以便提前选择流。这允许群集中的节点避免在开始处理之前等待很长时间，如果我们至少达到群集中的此数量的节点
nifi.cluster.flow.election.max.candidates=1


# cluster load balancing properties #
nifi.cluster.load.balance.host=
nifi.cluster.load.balance.port=16342


# zookeeper properties, used for cluster management #
# 连接到Apache ZooKeeper所需的连接字符串。这是一个以逗号分隔的hostname：port对列表
# 连接外部的时候使用外部ZooKeeper连接地址
nifi.zookeeper.connect.string=192.168.52.150:12181,192.168.52.150:12182,192.168.52.150:12183
nifi.zookeeper.connect.timeout=3 secs
nifi.zookeeper.session.timeout=3 secs
nifi.zookeeper.root.node=/nifi

<cluster-provider>
    <id>zk-provider</id>
    <class>
        org.apache.nifi.controller.state.providers.zookeeper.ZooKeeperStateProvider
    </class>
    <!-- 使用外部zookeeper连接地址 -->
    <property name="Connect String">
        192.168.52.150:12181,192.168.52.150:12182,192.168.52.150:12183
    </property>
    <property name="Root Node">/nifi</property>
    <property name="Session Timeout">10 seconds</property>
    <property name="Access Control">Open</property>
</cluster-provider>

故障排除

如果遇到问题并且您的集群无法按照描述运行，请调查 节点上的nifi-app.log和nifi-user.log文件。如果需要，可以通过编辑conf/logback.xml文件将日志记录级别更改为DEBUG 。具体来说，设置level="DEBUG"以下行(而不是"INFO"):

<logger name="org.apache.nifi.web.api.config" level="INFO" additivity="false">
<appender-ref ref="USER_FILE"/>
</logger>

State管理

NiFi为处理器，报告任务，控制器服务和框架本身提供了一种机制来保持状态。例如，允许处理器在重新启动NiFi后从其停止的位置恢复。处理器可以从集群中的所有不同节点访问它的状态信息。

配置状态提供程序

当组件决定存储或检索状态时，有两种实现：节点本地或集群范围。在 nifi.properties 文件包含有关配置项。

此XML文件由顶级state-management元素组成，该元素具有local-provider和cluster-provider 元素。然后，这些元素中的每一个都包含一个id元素，用于指定可在 nifi.properties 文件中引用的标识符， 以及一个class元素，该元素指定要用于实例化State Provider的完全限定类名。最后，这些元素中的每一个可以具有零个或多个property元素。每个property元素都有一个属性，name即propertyState Provider支持的名称。property元素的文本内容是属性的值。

在state-management.xml文件(或配置的任何文件)中配置了这些状态提供程序后，这些提供程序可通过标识符被引用。

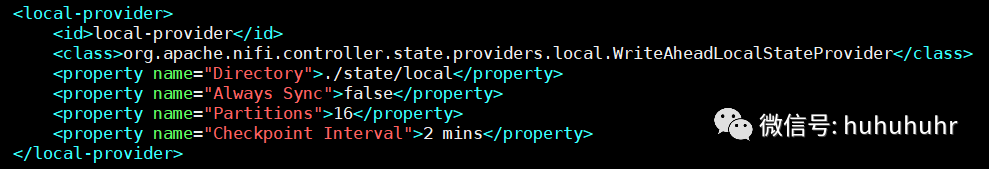

默认情况下，本地状态提供程序配置为将WriteAheadLocalStateProvider数据持久保存到 $NIFI_HOME/state/local目录。默认的集群状态提供程序配置为 ZooKeeperStateProvider。

默认的基于ZooKeeper的提供程序必须先Connect String填充其属性，然后才能使用它。

Connect String采用逗号分隔，IP和端口号使用:分割，例如 my-zk-server1:2181,my-zk-server2:2181,my-zk-server3:2181。如果没有为任何主机指定端口,2181则假定为ZooKeeper默认值 。

向ZooKeeper添加数据时，Access Control有两个选项:Open和CreatorOnly。如果该Access Control属性设置为Open，则允许任何人登录ZooKeeper并拥有查看，更改，删除或管理数据的完全权限。如果指定CreatorOnly，则仅允许创建数据的用户读取，更改，删除或管理数据。为了使用该CreatorOnly选项，NiFi必须提供某种形式的身份验证。建议使用Open。

如果NiFi配置为在独立模式下运行，则cluster-provider无需在state-management.xml 文件中填充该元素，如果填充它们，实际上将忽略该元素。但是，local-provider元素必须始终存在并填充。

此外，如果NiFi在集群中运行，则每个节点还必须配置引用nifi.state.management.provider.cluster元素。否则，NiFi将无法启动。

这些都是通过外部的 state-management.xml 文件，而不是通过 nifi.properties 文件进行配置。

应注意，如果处理器和其他组件使用集群作用域保存状态，则如果实例是独立实例(不在集群中)或与集群断开连接，则将使用本地状态提供程序。这也意味着如果将独立实例迁移到集群中，则本地的状态将不再可用，因为该组件将开始使用集群状态提供程序而不是本地状态提供程序。

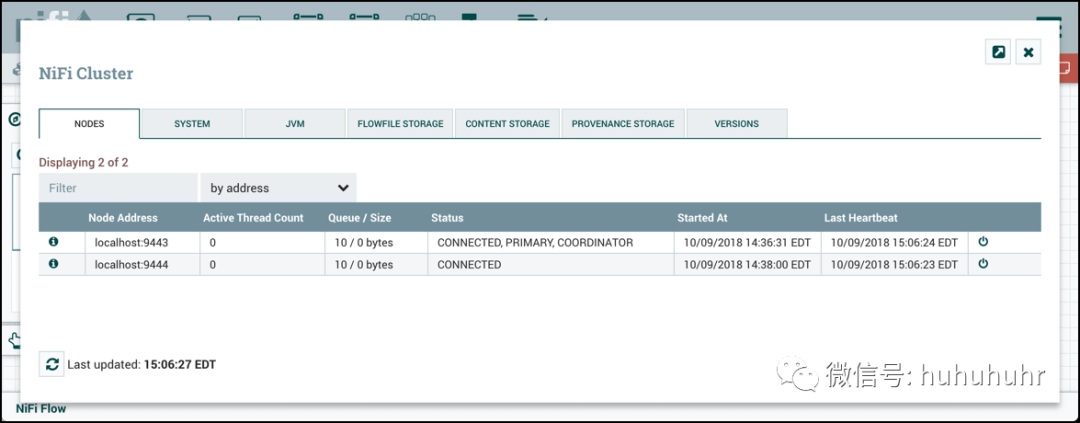

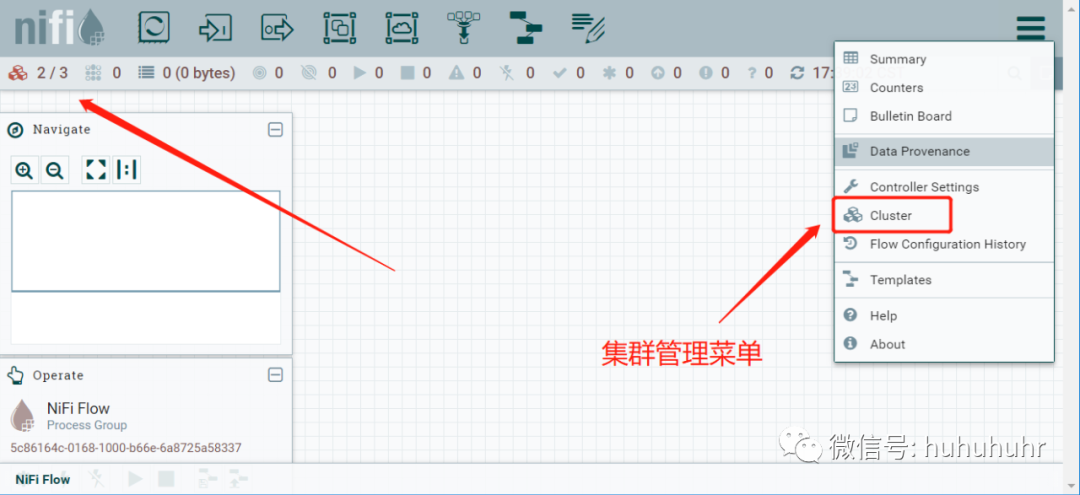

管理节点

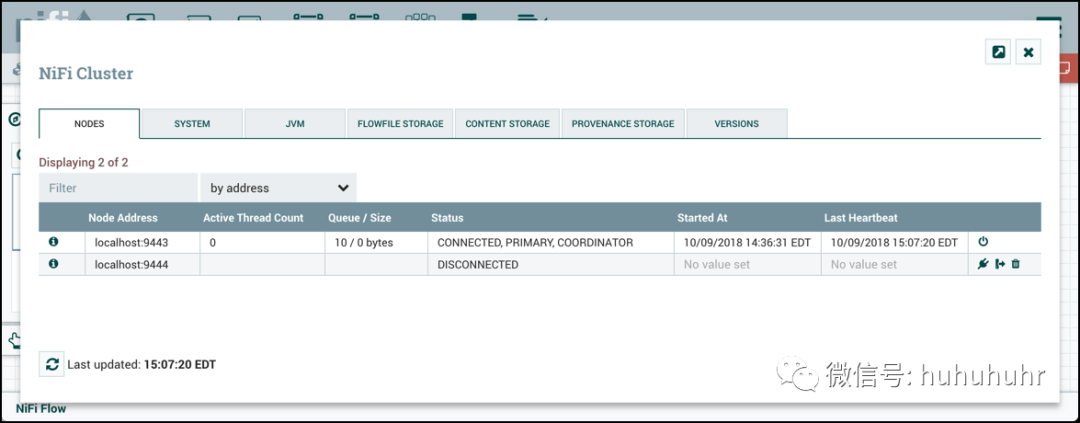

断开节点

DFM可以手动断开节点与集群的连接。节点也可能由于其他原因而断开连接，例如由于缺乏心跳。当节点断开连接时，集群协调器将在用户界面上显示公告。在解决断开连接节点的问题之前，DFM将无法对数据流进行任何更改。DFM或管理员需要对节点的问题进行故障排除，并在对数据流进行任何新的更改之前解决该问题。但是，值得注意的是，仅仅因为节点断开连接并不意味着它不起作用。这可能由于某些原因而发生，例如，当节点由于网络问题而无法与集群协调器通信时。

要手动断开节点，请从节点的行中选择"断开连接"图标()。

断开连接的节点可以连接()，卸载()或删除()。

并非所有处于"已断开连接"状态的节点都可以卸载。如果节点断开连接且无法访问，则节点无法接收卸载请求以启动卸载。此外，由于防火墙规则，可能会中断或阻止卸载。

卸载节点

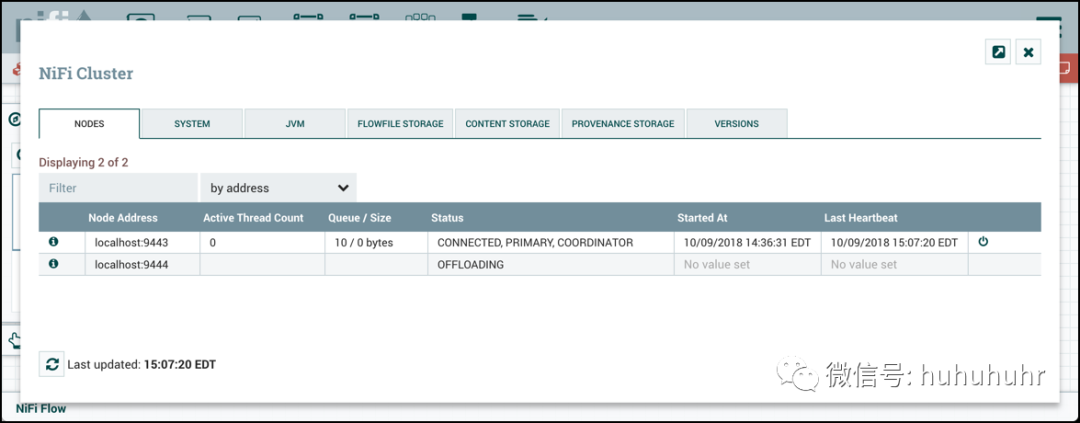

保留在断开连接的节点上的流文件可以通过卸载重新平衡到集群中的其他活动节点。在Cluster Management对话框中，为Disconnected节点选择"Offload"图标()。这将停止所有处理器，终止所有处理器，停止在所有远程进程组上传输，并将流文件重新平衡到集群中的其他连接节点。

由于遇到错误(内存不足，没有网络连接等)而保持"卸载"状态的节点可以通过重新启动节点上的NiFi重新连接到集群。卸载的节点可以重新连接到集群(通过选择连接或重新启动节点上的NiFi)或从集群中删除。

删除节点

在某些情况下，DFM可能希望继续对流进行更改，即使节点未连接到集群也是如此。在这种情况下，DFM可以选择完全从集群中删除节点。在Cluster Management对话框中，为Disconnected或Offloaded节点选择"Delete"图标()。删除后，在重新启动节点之前，节点无法重新加入集群。

退役节点

1. 断开节点。
2. 断开连接完成后，卸载节点。
3. 卸载完成后，删除该节点。
4. 删除请求完成后，停止/删除主机上的NiFi服务。

• nifi get-node
• nifi get-nodes
• nifi connect-node
• nifi disconnect-node
• nifi offload-node
• nifi delete-node



流动选举

cluster启动的时候，NiFi必须确定哪个节点具有流的"正确"版本信息。这是通过对每个节点具有的流进行投票来完成的。当节点尝试连接到集群时，它会将其本地流的副本flow.xml.gz提供给集群协调器。如果尚未选择流"正确"流，则将节点的流与每个其他节点的流进行比较。然后每台对和自己一样的flow进行投票。如果还没有其他节点报告相同的流，则此流将以一票投票的方式添加到可能选择的流池中。如果投票时间(nifi.cluster.flow.election.max.wait.time)到了或者某一个flow.xml.gz已经达到票数（nifi.cluster.flow.election.max.candidates），则选出一个正确的flow.xml.gz。然后，不一致的node自动挂掉，除非它自己没有flow.xml.gz；而具有兼容流的节点将继承集群的流。选举是根据"民众投票"进行的，但需要注意的是，除非所有流量都是空的，否则获胜者永远不会是"空流"。

对于加入集群失败的节点，可以通过删除flow.xml.gz文件来加入集群。

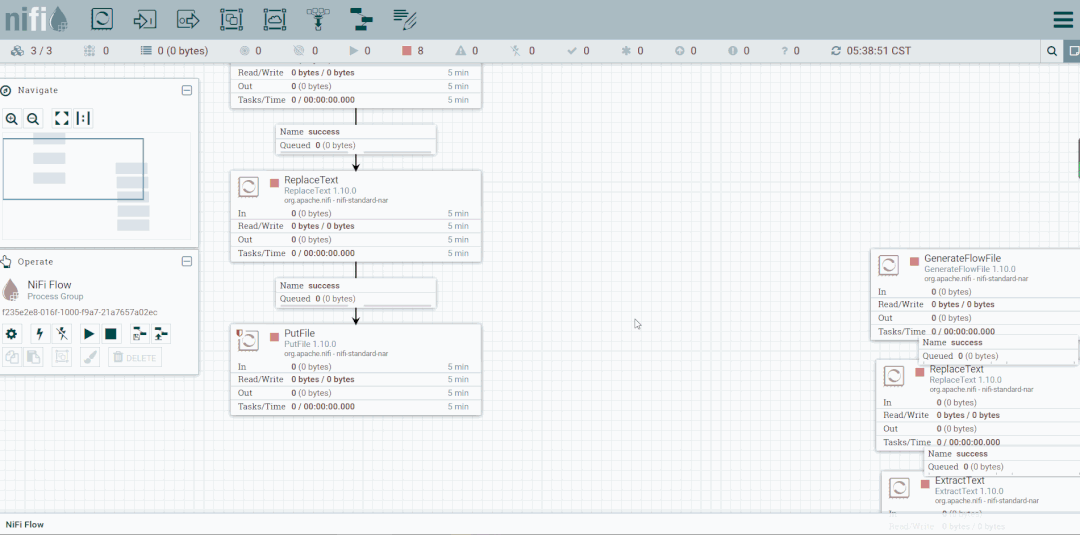

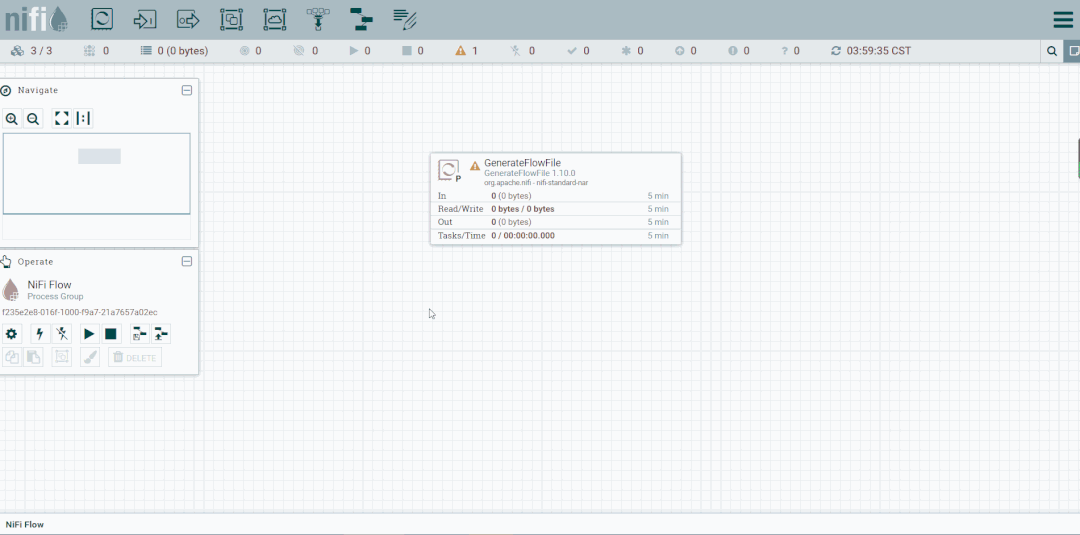

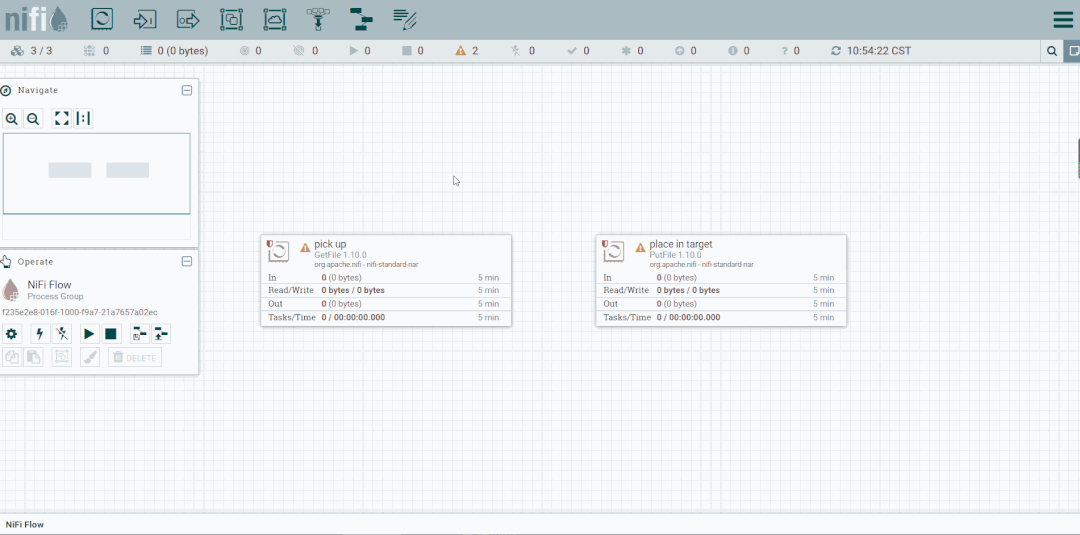

配置一个流程示例

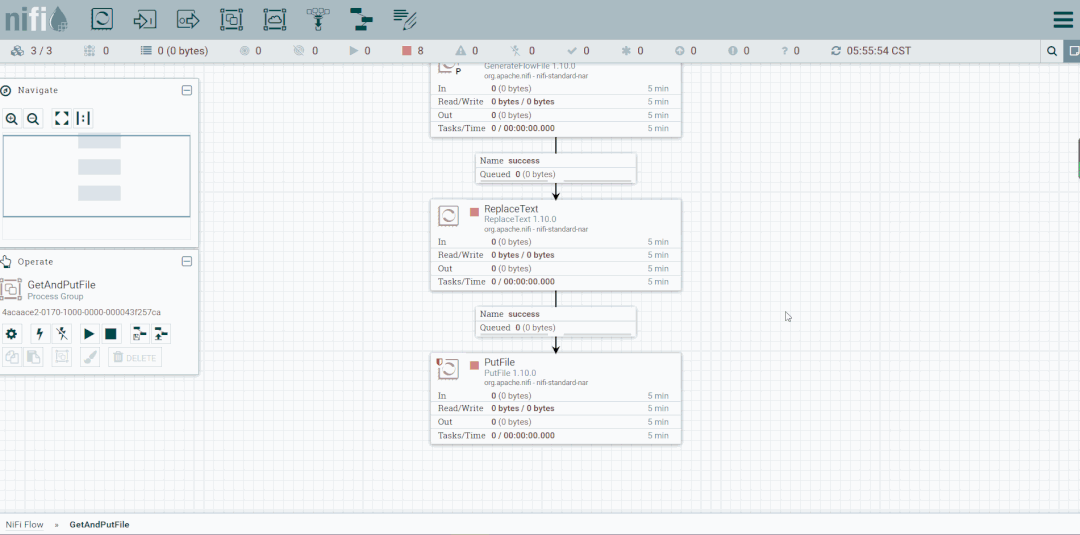

第六步：创建PutFile

停止GenerateFlowFile，然后创建PutFile。

cd export/tmp/target
ls
cat XXX-XXX

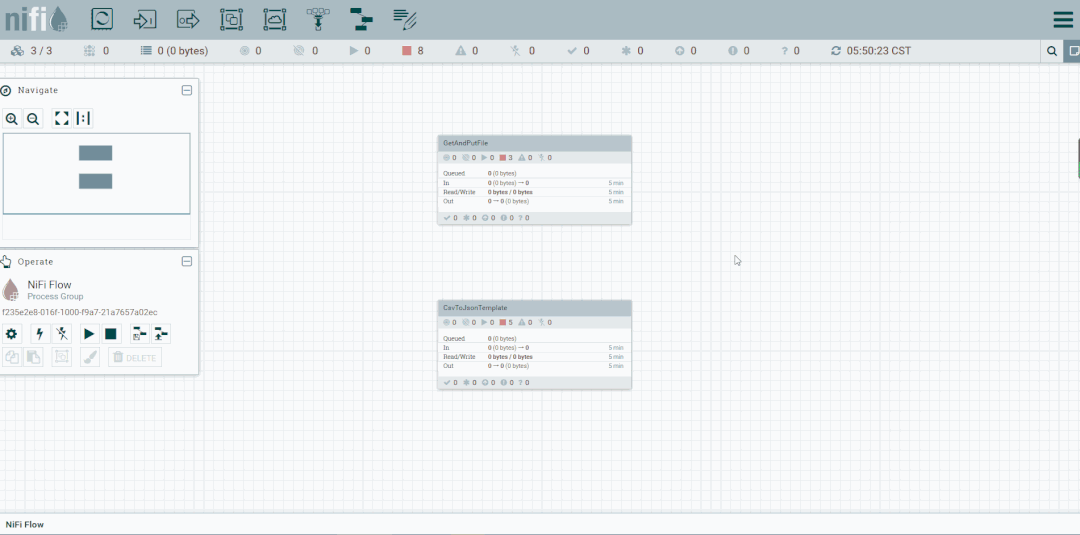

Nifi模板

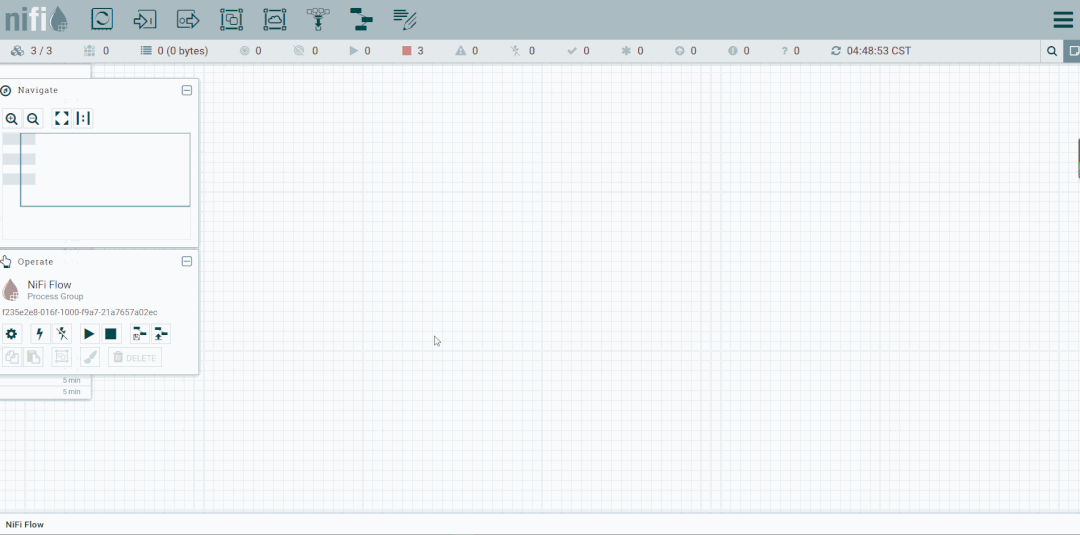

导入模板

1.导入

2.查看模板列表

3.创建模板引用

组、导出模板

1.创建组

2.移动处理器到组

3.进入与退出组

4.创建模板

5.下载模板

6.嵌套组

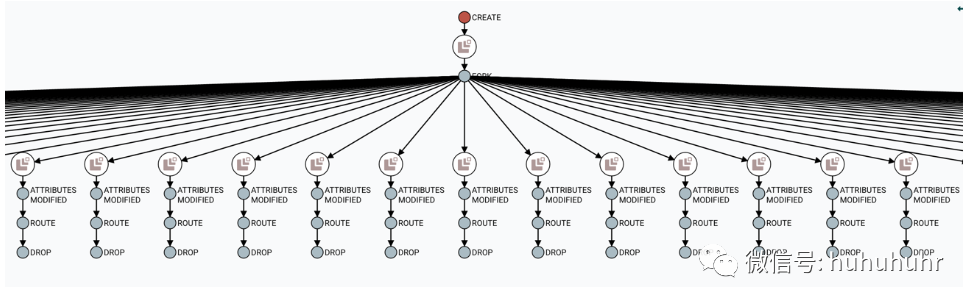

FlowFile拓扑：内容和属性

FlowFile包含两部分

1. 属性：
• FlowFile的元数据
• 保存了关于内容的信息，比如：什么时候创建的，从哪里来，代表什么等等
2. 内容：
• FlowFile的实际内容。比如：使用getfile读取数据时，读取到的实际内容文本。

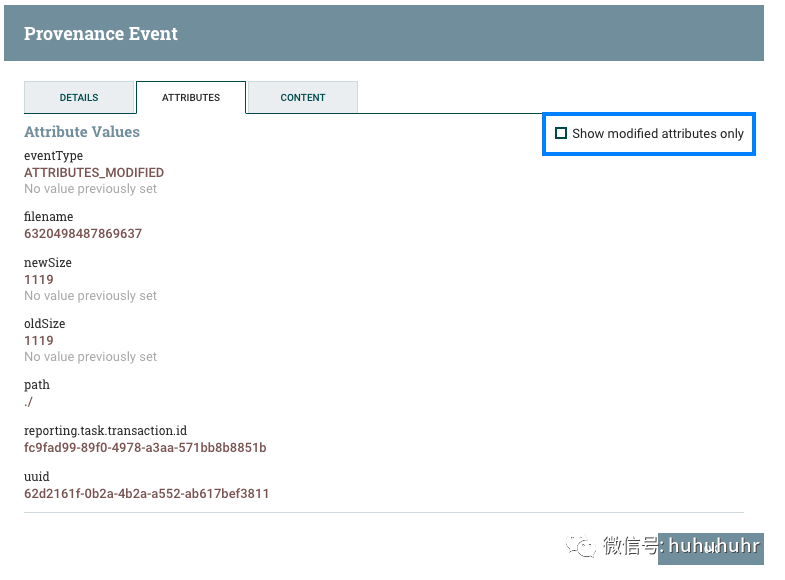

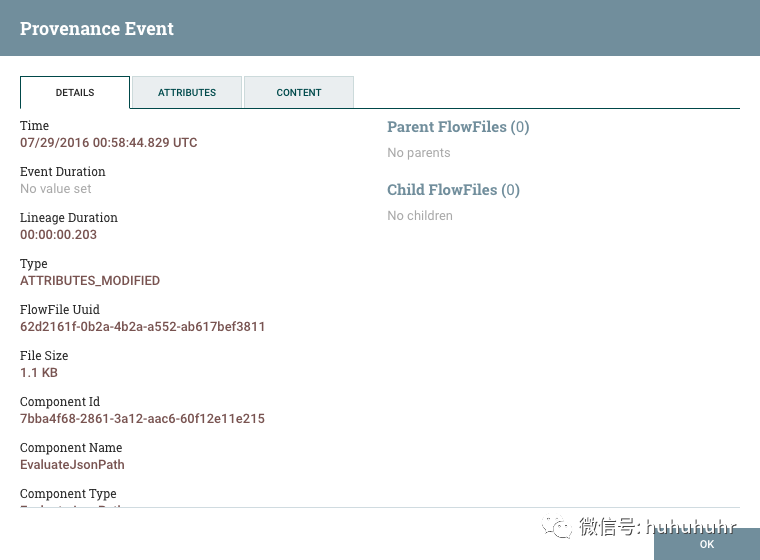

处理器对FlowFile的操作

1. 更新，添加，或者删除FlowFile属性
2. 改变FlowFile内容

应用场景

该处理器基本用法最为常用，及增加，修改或删除流属性；

此处理器使用用户添加的属性或规则更新FlowFile的属性。有三种方法可以使用此处理器添加或修改属性。一种方法是“基本用法”; 默认更改通过处理器的每个FlowFile的匹配的属性。第二种方式是“高级用法”; 可以进行条件属性更改，只有在满足特定条件时才会影响FlowFile。可以在同一处理器中同时使用这两种方法。第三种方式是“删除属性表达式”; 允许提供正则表达式，并且将删除匹配的任何属性。

请注意，“删除属性表达式”将取代发生的任何更新。如果现有属性与“删除属性表达式”匹配，则无论是否更新，都将删除该属性。也就是说，“删除属性表达式”仅适用于输入FlowFile中存在的属性，如果属性是由此处理器添加的，则“删除属性表达式”将不会匹配到它。

使用表达式语言

为什么需要NiFi表达式

FlowFile由两个主要部分组成：内容和属性。FlowFile的属性部分表示有关数据本身或元数据的信息。属性是键值对，它们代表关于数据的已知知识以及对适当地路由和处理数据有用的信息。与从本地文件系统中提取的文件的示例相同，FlowFile将具有一个名为的属性filename，该属性反映了文件系统上文件的名称。另外，FlowFile将具有path反映该文件所在文件系统上目录的属性。FlowFile还将具有名为的属性uuid，这是此FlowFile的唯一标识符。

但是，如果用户无法使用这些属性，则将这些属性放在FlowFile上不会带来太多好处。NiFi表达式语言提供了引用这些属性，将它们与其他值进行比较以及操纵其值的功能。

表达式语言介绍

当我们从FlowFiles的内容中提取属性并添加用户定义的属性时，除非我们有一些可以使用它们的机制，否则它们不会作为运算符进行计算。NiFi表达式语言允许我们在配置流时访问和操作FlowFile属性值。并非所有处理器属性都允许使用表达式语言，但很多处理器都可以。为了确定属性是否支持表达式语言，用户可以将鼠标悬停在处理器配置对话框的属性选项卡中的图标上，然后会有一个提示，显示属性的描述，默认值（如果有）以及属性是否支持表达式语言。

NiFi表达式的结构

NiFi表达式语言始终以开始定界符开始，${并以结束定界符结束}。在开始和结束定界符之间是表达式本身的文本。在最基本的形式中，表达式可以只包含一个属性名称。例如，${filename}将返回filename 属性的值。

在稍微复杂一点的示例中，我们可以返回此值的操作。例如，我们可以通过调用toUpper函数来返回文件名的全部大写形式 ${filename:toUpper()}。在这种情况下，我们引用该filename 属性，然后使用该toUpper函数操纵该值。函数调用包含5个元素。首先，有一个函数调用定界符:。第二个是函数的名称-在这种情况下为toUpper。接下来是一个开放的括号（(），后跟函数参数。必要的参数取决于调用哪个函数。在此示例中，我们使用的toUpper函数没有任何参数，因此将省略此元素。最后，右括号（)）表示函数调用结束。表达式语言支持许多不同的功能，以实现许多不同的目标。某些函数提供了String（文本）操作，例如该toUpper函数。其他功能（例如equals和matches功能）提供比较功能。还存在用于操纵日期和时间以及执行数学运算的功能。

当我们对属性执行函数调用时，我们将属性称为函数的 主题，因为属性是函数在其上运行的实体。然后，我们可以将多个函数调用链接在一起，其中第一个函数的返回值成为第二个函数的主题，而其返回值成为第三个函数的主题，依此类推。继续我们的示例，我们可以使用表达式将多个函数链接在一起${filename:toUpper():equals('HELLO.TXT')}。可以链接在一起的功能数量没有限制。

通常，我们需要将两个不同属性的值相互比较。我们能够通过使用嵌入式表达式来完成此任务。例如，我们可以检查filename属性是否与uuid属性：相同${filename:equals( ${uuid} )}。还要注意，在equals方法的左括号和嵌入的Expression 之间有一个空格。这不是必需的，并且不会影响表达式的评估方式。相反，其目的是使表达式更易于阅读。分隔符之间的表达式语言会忽略空格。因此，我们可以使用Expression ${ filename : equals(${ uuid}) }或${filename:equals(${uuid})}并且两个Expression表示同一件事。但是，我们不能使用${file name:equals(${uuid})}，因为这会导致file和name被解释为不同的变量，而不是单个变量filename。

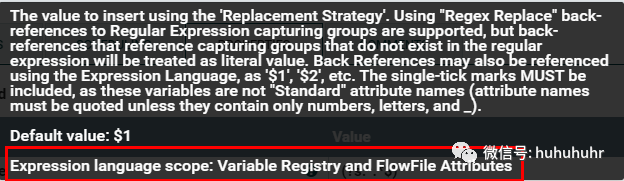

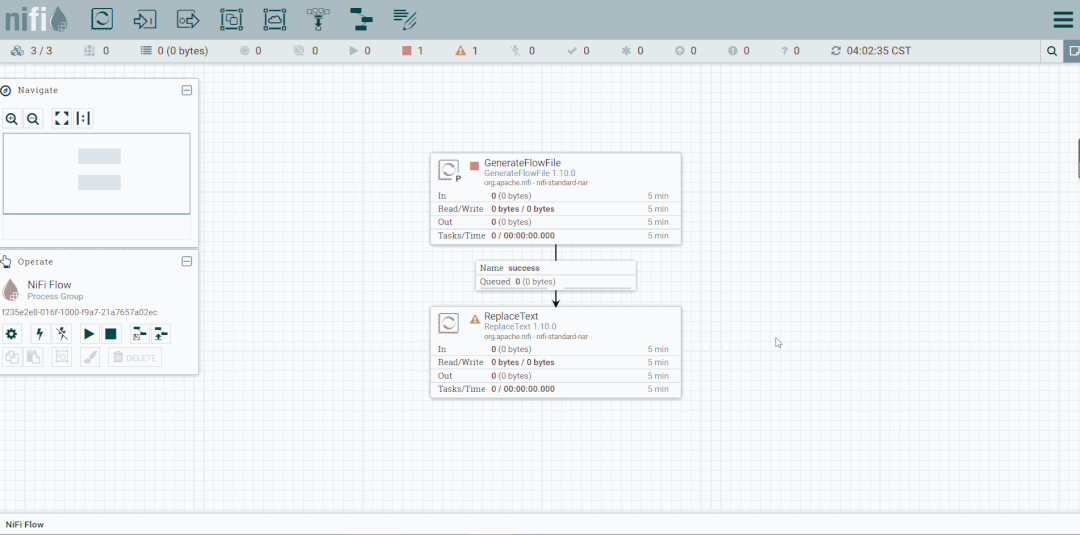

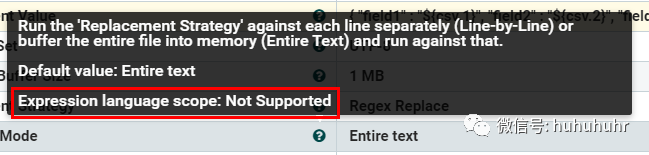

使用表达式语言修改内容

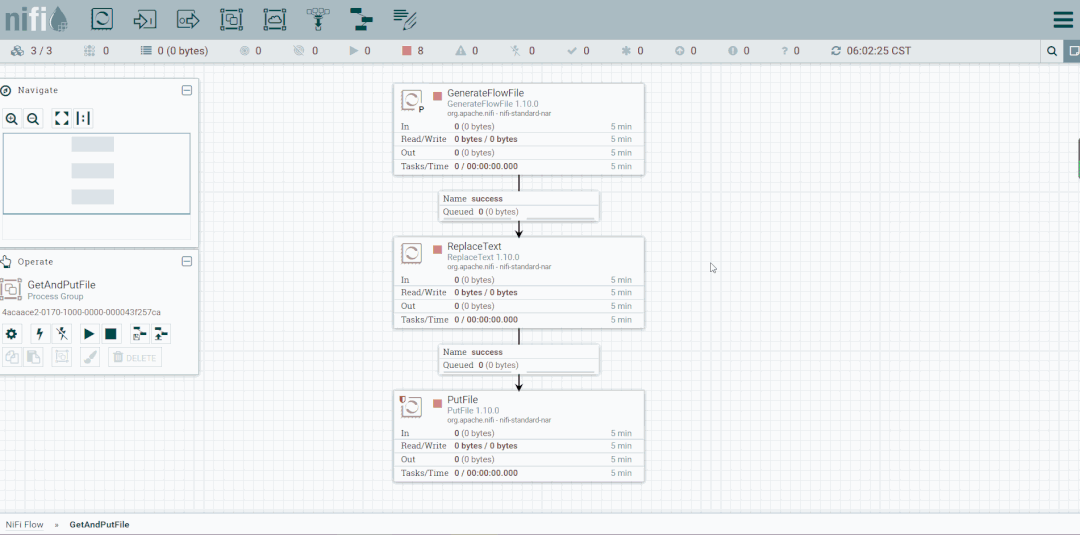

查看替换后的内容

监控Nifi

NiFi提供有关DataFlow的大量信息，以便监控其健康状况。状态栏提供有关整体系统运行状况的信息。处理器，进程组和远程进程组提供有关其操作的细粒度详细信息。连接和进程组提供有关其队列中数据量的信息。摘要页面以表格格式提供有关画布上所有组件的信息，还提供包括磁盘使用情况，CPU利用率以及Java堆和垃圾收集信息的系统诊断。在集群环境中，此信息可以按节点使用，也可以作为整个集群中的聚合使用。我们将在下面探讨每个监控工件。

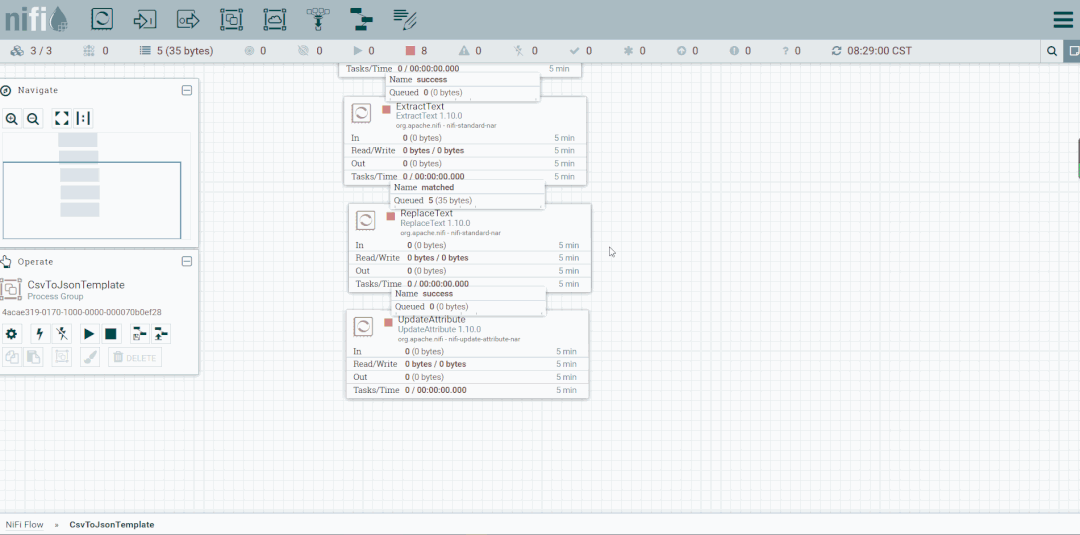

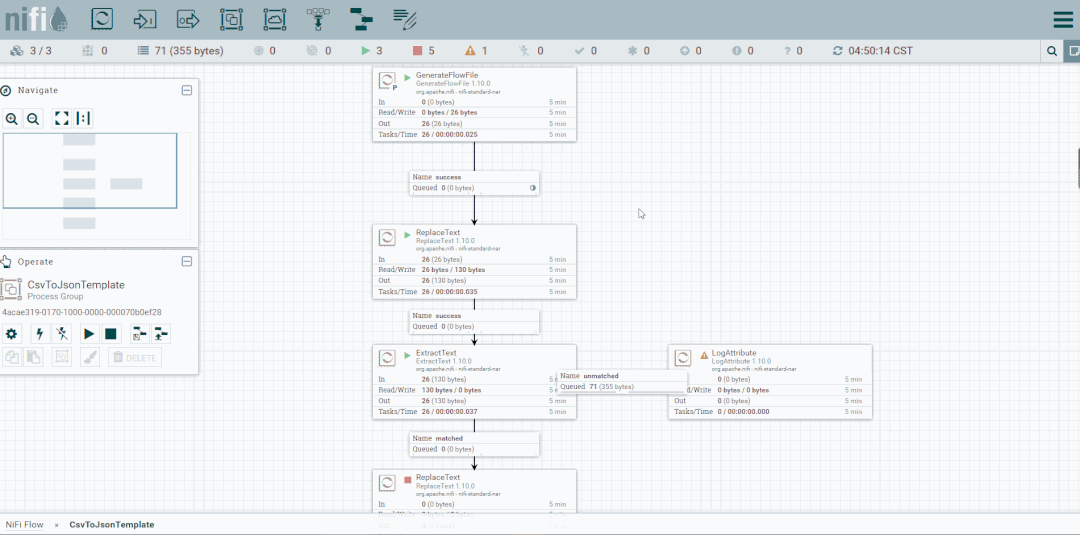

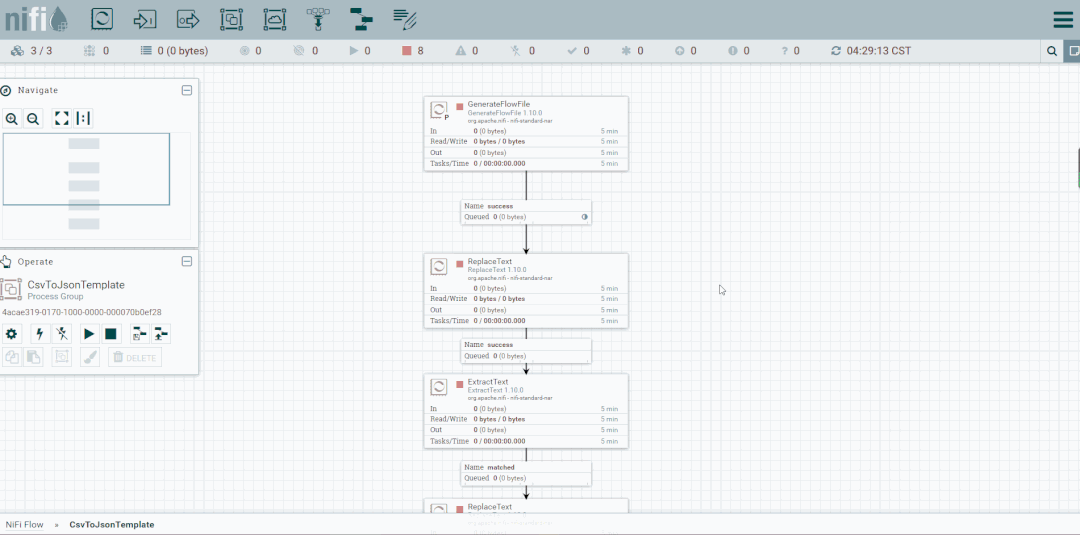

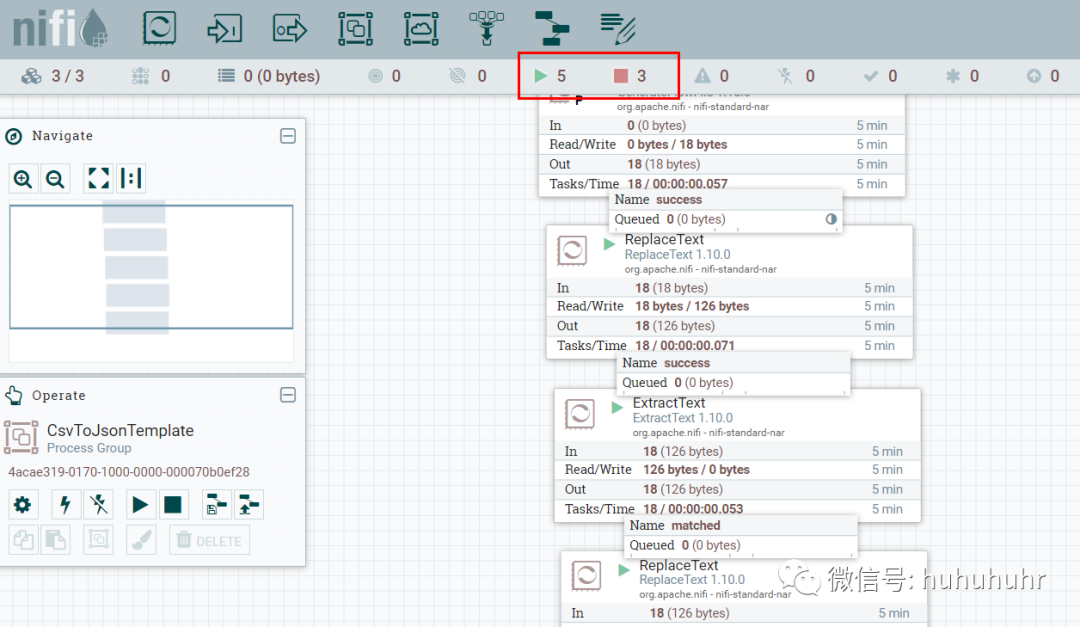

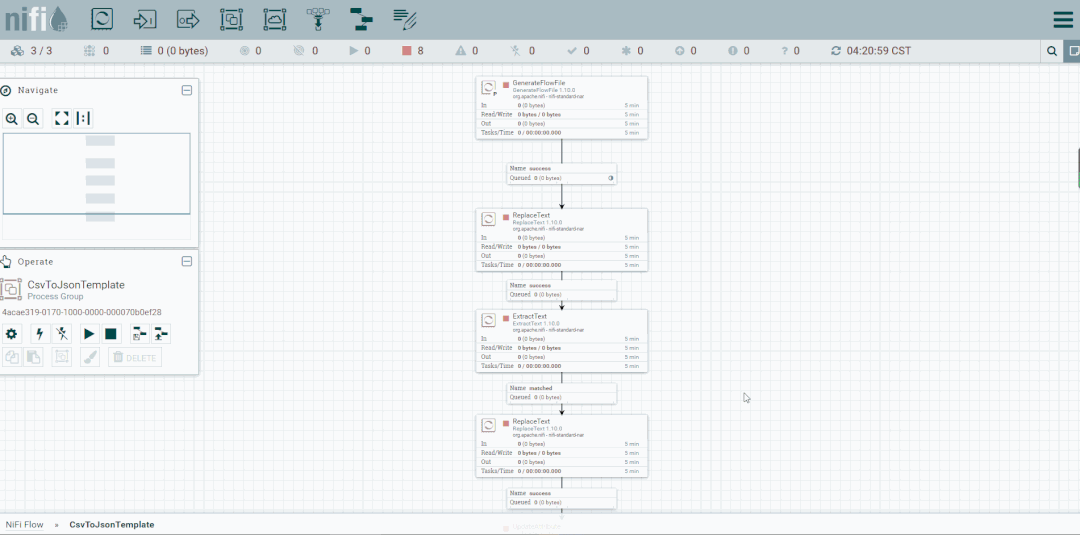

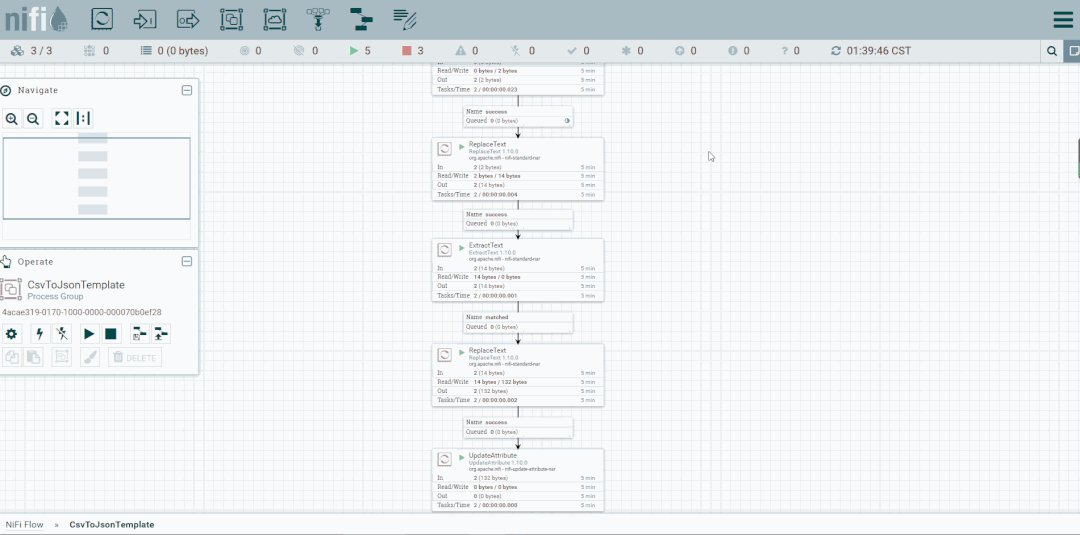

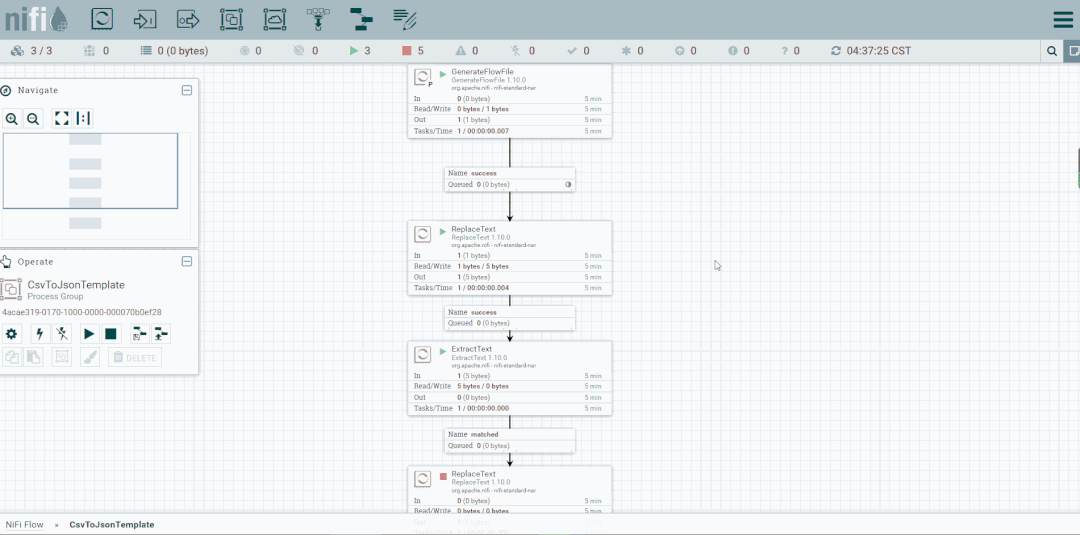

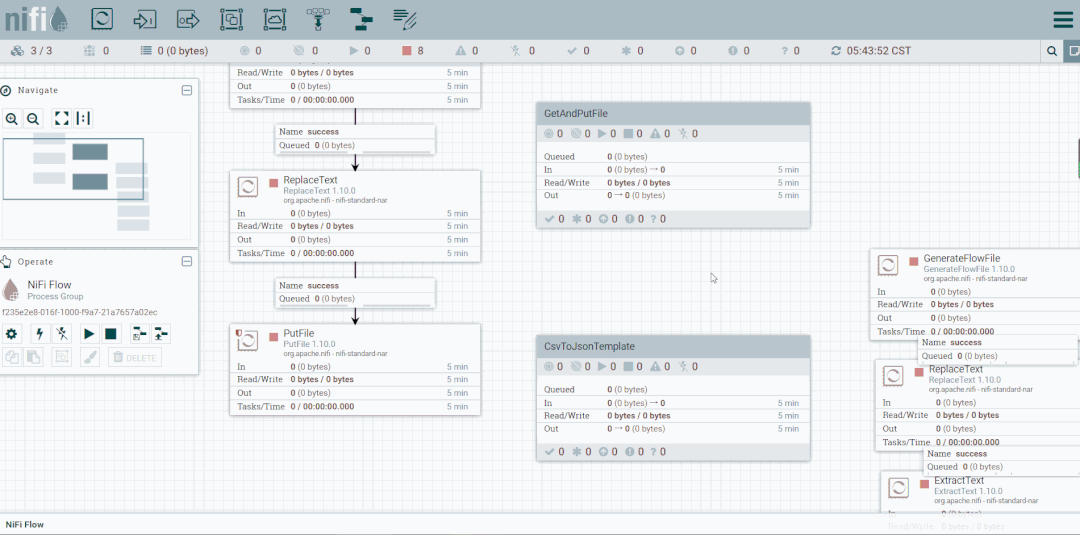

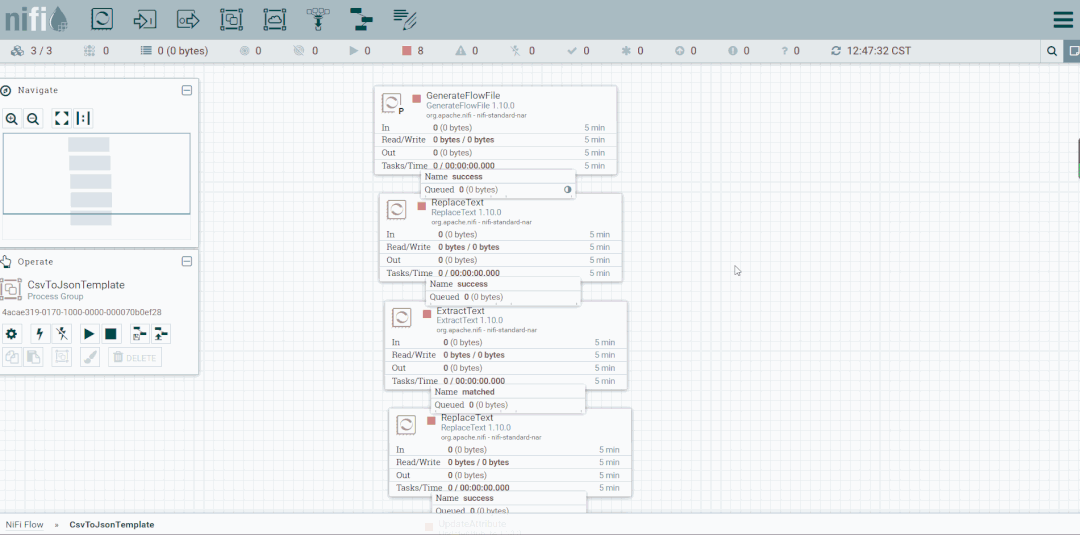

操作:启动CsvToJson

状态栏

处理器面板

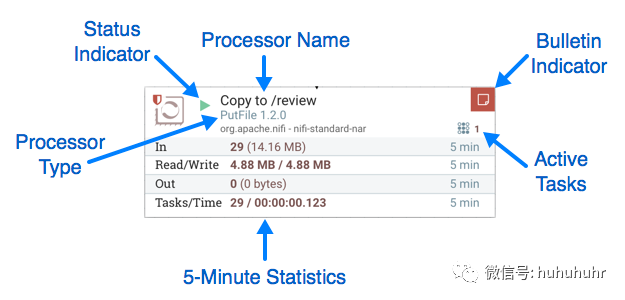

NiFi提供有关画布上每个处理器的大量信息。

• 处理器类型：NiFi提供多种不同类型的处理器,以便执行各种任务。每种类型的处理器都旨在执行一项特定任务。处理器类型(在此示例中为PutFile)描述了此处理器执行的任务。在这种情况下,处理器将FlowFile写入磁盘 - 或者将FlowFile放入文件。
• 公告指示器：当处理器记录某个事件已发生时,它会生成一个公告,以通过用户界面通知正在监控NiFi的人员。DFM能够通过更新处理器配置对话框的设置选项卡中的公告级别字段来配置应在用户界面中显示的公告。默认值为WARN,这意味着UI中仅显示警告和错误。除非此处理器存在公告,否则此图标不存在。当它出现时,用鼠标悬停在图标上将提供一个工具提示,说明处理器和公告级别提供的消息。如果NiFi的实例是集群的,它还将显示发布公告的节点。
• 状态指示灯：显示处理器的当前状态。以下指标是可能的：
• 正在运行：处理器当前正在运行。
• 已停止：处理器有效并已启用但未运行。
• 无效：处理器已启用但当前无效且无法启动。将鼠标悬停在此图标上将提供工具提示,指示处理器无效的原因。
• 已禁用：处理器未运行,在启用之前无法启动。此状态不表示处理器是否有效。
• 处理器名称：这是处理器的用户定义名称。默认情况下,Processor的名称与Processor Type相同。在示例中,此值为"Copy to review"。
• 活动任务：此处理器当前正在执行的任务数。此数字受处理器配置对话框的计划选项卡中的并发任务设置的约束。在这里,我们可以看到处理器当前正在执行一项任务。如果NiFi实例是集群的,则此值表示当前正在集群中的所有节点上执行的任务数。
• 5分钟统计：处理器以表格形式显示几种不同的统计数据。这些统计数据中的每一个都代表过去五分钟内完成的工作量。如果NiFi实例是集群的,则这些值表示在过去五分钟内所有节点组合完成了多少工作。这些指标是：
• In：处理器从其传入Connections的队列中提取的数据量。此值表示为count size,其中count是从队列中提取的FlowFiles的数量,size是这些FlowFiles内容的总大小。在此示例中,处理器已从输入队列中提取了29个FlowFiles,总计14.16兆字节(MB)。
• Read/Write：处理器从磁盘读取并写入磁盘的FlowFile内容的总大小。这提供了有关此处理器所需的I/O性能的有用信息。某些处理器可能只读取数据而不写入任何内容,而某些处理器不会读取数据但只会写入数据。其他可能既不会读取也不会写入数据,而某些处理器会读取和写入数据。在这个例子中,我们看到在过去的五分钟内,这个处理器读取了4.88 MB的FlowFile内容,并且写了4.88 MB。这是我们所期望的,因为这个处理器只是将FlowFile的内容复制到磁盘。但请注意,这与从输入队列中提取的数据量不同。这是因为它从输入队列中提取的某些文件已经存在于输出目录中,并且处理器配置为在发生这种情况时将FlowFiles路由到失败。因此,对于那些已经存在于输出目录中的文件,数据既不会被读取也不会被写入磁盘。
• Out：处理器已传输到其出站连接的数据量。这不包括处理器自行删除的FlowFiles,也不包括路由到自动终止的连接的FlowFiles。与上面的"In"指标一样,此值表示为count size,其中count是已转移到出站Connections的FlowFiles的数量,size是这些FlowFiles内容的总大小。在此示例中,所有关系都配置为自动终止,因此不会报告任何FlowFiles已被转出。
• Tasks/Time：此处理器在过去5分钟内被触发运行的次数,以及执行这些任务所花费的时间。时间格式为hour：minute：second。请注意,所花费的时间可能超过五分钟,因为许多任务可以并行执行。例如,如果处理器计划运行60个并发任务,并且每个任务都需要一秒钟才能完成,则所有60个任务可能会在一秒钟内完成。但是,在这种情况下,我们会看到时间指标显示它需要60秒,而不是1秒。或换句话说，这个时间可以被认为是"系统时间"。

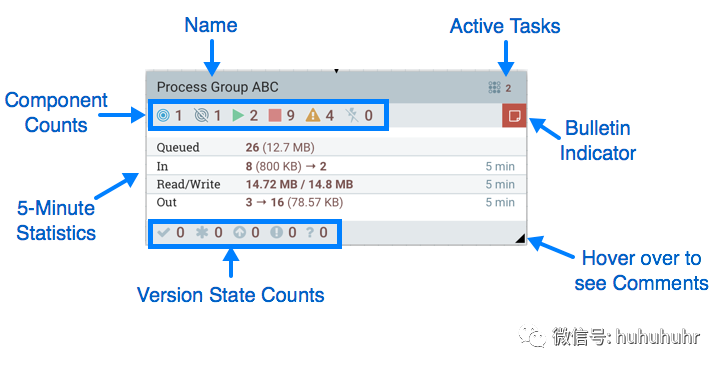

进程组面板

• 名称：这是进程组的用户定义名称。将进程组添加到画布时,将设置此名称。稍后可以通过右键单击"进程组"并单击"配置"菜单选项来更改名称。在此示例中,进程组的名称是"Process Group ABC"。
• 公告指示器：当进程组的子组件发布公告时,该公告也会传播到组件的父进程组。当任何组件具有活动公告时,将显示此指示符,允许用户使用鼠标将鼠标悬停在图标上以查看公告。
• 活动任务：此进程组中组件当前正在执行的任务数。在这里,我们可以看到Process Group当前正在执行两项任务。如果NiFi实例是集群的,则此值表示当前正在集群中的所有节点上执行的任务数。
• 统计信息：流程组提供有关过程组在过去5分钟内处理的数据量以及当前在流程组中排队的数据量的统计信息。以下元素包含流程组的"统计"部分：
• 队列：当前在进程组中排队的FlowFiles数。此字段表示为count(size),其中count是当前在Process Group中排队的FlowFiles的数量,size是这些FlowFiles内容的总大小。在此示例中,Process Group当前有26个FlowFiles排队,总大小为12.7兆字节(MB)。
• In：在过去5分钟内通过其所有输入端口传输到Process Group的FlowFiles数。此字段表示为count size→ports,其中count是过去5分钟内进入Process Group的FlowFiles的数量,size是这些FlowFiles内容的总大小, ports是输入端口的数量。在此示例中,8个FlowFiles已进入进程组,总大小为800 KB,并且存在两个输入端口。
• Read/Write：进程组中的组件已从磁盘读取并写入磁盘的FlowFile内容的总大小。这提供了有关此Process Group所需的I O性能的有用信息。在此示例中,我们看到在过去五分钟内,此Process Group中的组件读取了14.72 MB的FlowFile内容,并写入了14.8 MB。
• Out：在过去5分钟内通过其输出端口传输出Process Group的FlowFiles数。此字段表示为ports→count(size),其中ports是输出端口的数量,count是过去5分钟内退出Process Group的FlowFiles的数量和size是FlowFiles内容的总大小。在此示例中,有三个输出端口,16个FlowFiles已退出进程组,其总大小为78.57 KB。
• 组件计数：组件计数元素提供有关进程组中每种类型的组件数量的信息。以下提供了有关这些图标及其含义的信息：
• 传输端口：当前配置为将数据传输到远程NiFi实例或从远程NiFi实例提取数据的远程进程组端口的数量。
• 非传输端口：当前连接到此进程组中的组件但当前已禁用其传输的远程进程组端口的数量。
• 运行组件：当前在此进程组中运行的处理器,输入端口和输出端口的数量。
• 已停止的组件：当前未运行但有效且已启用的处理器,输入端口和输出端口的数量。这些组件已准备好启动。
• 无效组件：已启用但当前未处于有效状态的处理器,输入端口和输出端口的数量。这可能是由于配置错误或缺少关系造成的。
• 已禁用组件：当前已禁用的处理器,输入端口和输出端口的数量。这些组件可能有效,也可能无效。如果启动了进程组,则这些组件不会导致任何错误,但不会启动。
• 版本状态计数：版本状态计数元素提供有关进程组中有多少版本化进程组的信息。有关更多信息,请参阅版本状态
• 注释：将流程组添加到画布时,将为用户提供指定注释的选项,以便提供有关流程组的信息。稍后可以通过右键单击"进程组"并单击"配置"菜单选项来更改注释。

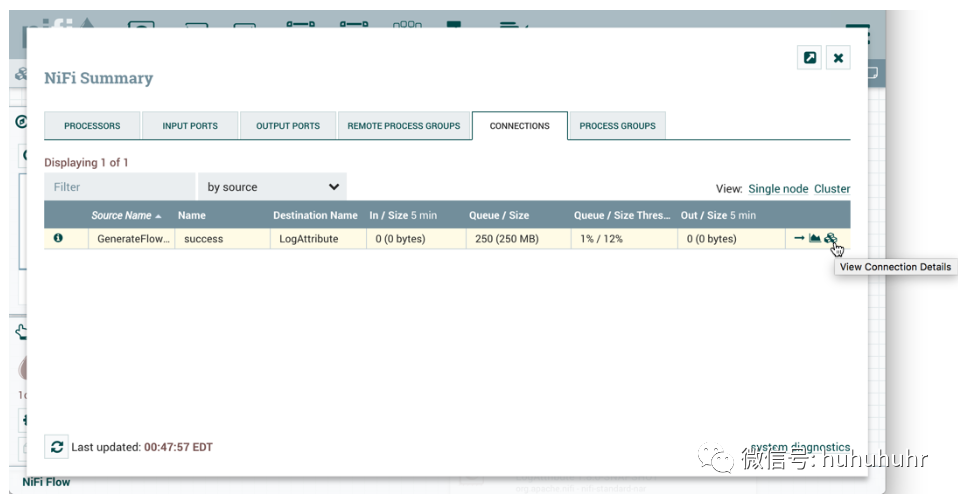

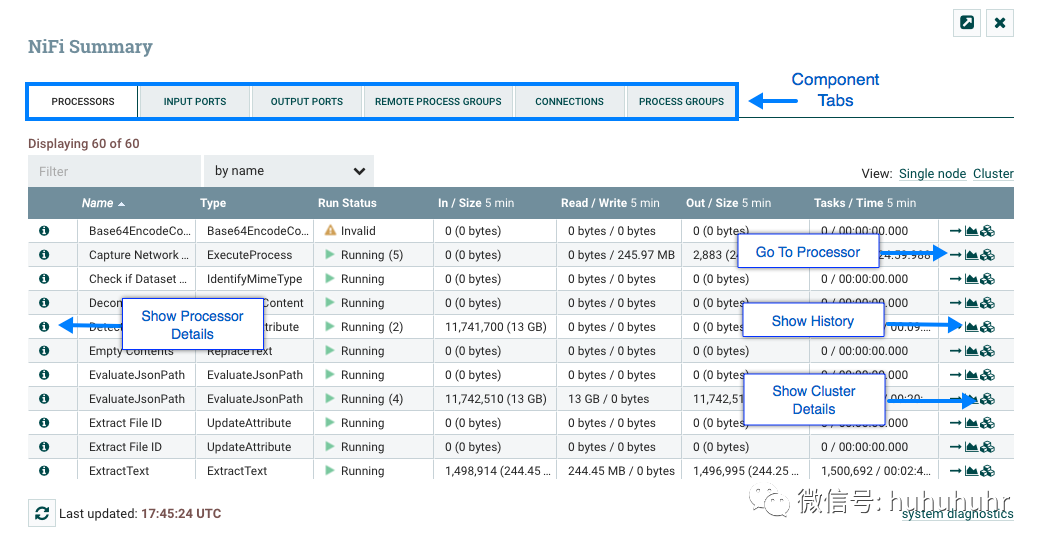

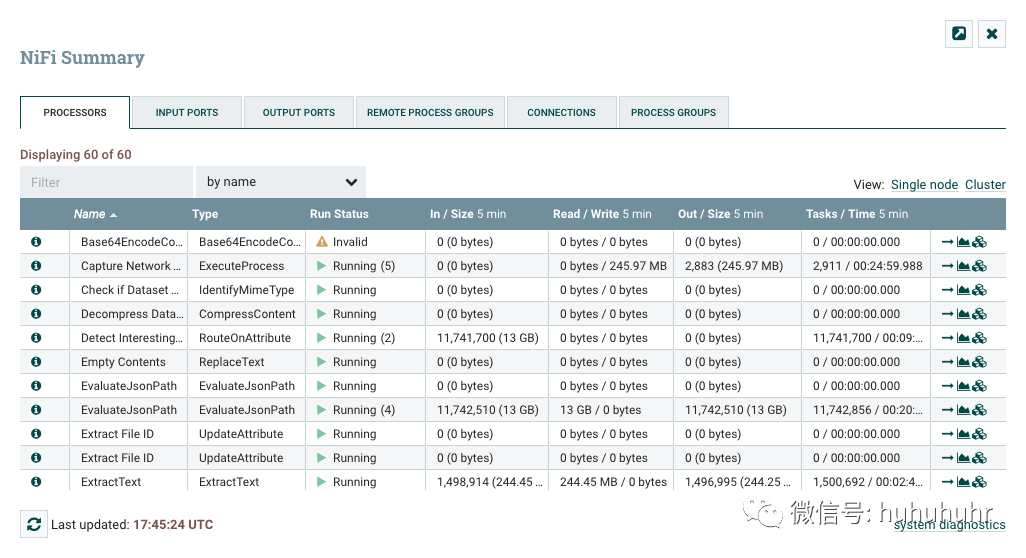

NiFi Summary(摘要)

• Bulletin Indicator：与整个用户界面中的其他位置一样,当此图标存在时,将鼠标悬停在图标上将提供有关生成的公告的信息,包括消息,严重性级别,公告生成的时间以及(在集群环境中)生成公告的节点。与"摘要"表中的所有列一样,可以通过单击标题对显示公告的列进行排序,以便所有当前存在的公告显示在列表顶部。
• Details：单击详细信息图标将为用户提供组件的详细信息。此对话框与用户右键单击组件并选择查看配置菜单项时提供的对话框相同。
• Go To：单击此按钮将关闭摘要页面,并将用户直接带到NiFi画布上的组件。这可能会更改用户当前所在的进程组。如果已在新的浏览器选项卡或窗口中打开摘要页面(通过单击"Pop Out"按钮,如下所述),则此图标不可用。

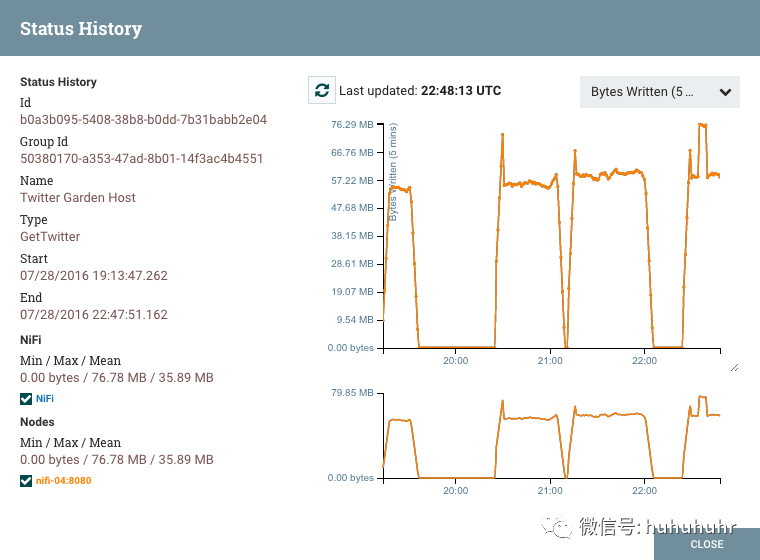

• Status History：单击状态历史记录图标将打开一个新对话框,其中显示为此组件呈现的统计信息的历史视图。
• Refresh：该Refresh按钮允许用户刷新显示的信息,而无需关闭对话框并再次打开它。上次刷新信息的时间显示在Refresh按钮右侧。页面上的信息不会自动刷新。
• Filter：Filter元素允许用户通过键入全部或部分条件(例如处理器类型或处理器名称)来过滤摘要表的内容。可用的过滤器类型根据所选选项卡而不同。例如,如果查看处理器选项卡,则用户可以按名称或类型进行过滤。查看连接选项卡时,用户可以按源,名称或目标名称进行筛选。更改文本框的内容时,将自动应用过滤器。文本框下方是表中表中有多少条目与过滤器匹配以及表中存在多少条目的指示符。
• Pop-Out：监视流时,能够在单独的浏览器选项卡或窗口中打开摘要表是有帮助的。按钮旁边的Pop-Out按钮Close将导致在新的浏览器选项卡或窗口中打开整个摘要对话框(具体取决于浏览器的配置)。页面弹出后,对话框将在原始浏览器选项卡/窗口中关闭。在新选项卡/窗口中,"Pop-Out"按钮和"Go To"按钮将不再可用。
• System Diagnostics：系统诊断窗口提供有关系统在系统资源利用率方面的执行情况的信息。虽然这主要适用于管理员,但在此视图中提供了它,因为它确实提供了系统摘要。此对话框显示CPU利用率,磁盘空闲程度以及特定于Java的度量标准(如内存大小和利用率)以及垃圾收集信息等信息。

操作

Status History

• Id：正在显示统计信息的组件的ID。
• Group Id：组件所在的进程组的ID。
• Name：要显示统计信息的组件的名称。
• Component-Specific Entries：显示每种不同类型组件的信息。例如,对于处理器,将显示处理器的类型。对于Connection,将显示源和目标名称和ID。
• Start：图表上显示的最早时间。
• End：图表上显示的最新时间。
• Min/Max/Mean：显示最小值,最大值和平均值(算术平均值或平均值)。如果选择了任何时间范围,这些值仅基于所选时间范围。如果对此NiFi实例进行聚类,则会为整个集群以及每个单独节点显示这些值。在集群环境中,每个节点以不同的颜色显示。这也用作图形的图例,显示图形中显示的每个节点的颜色。将鼠标悬停在集群上或图例中的其中一个节点上也会使相应的节点在图形中变为粗体。

Data Provenance(数据来源)

种源事件

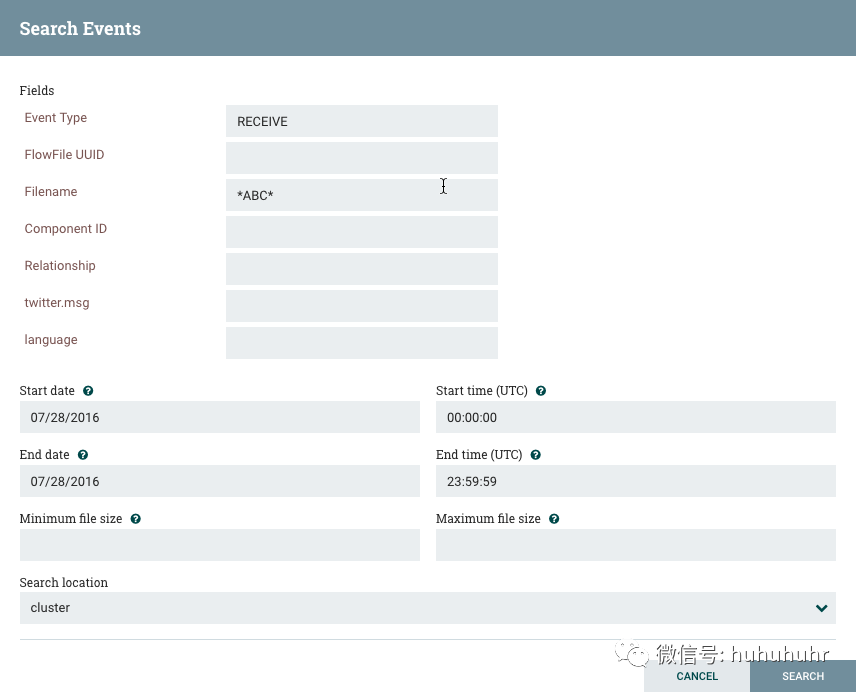

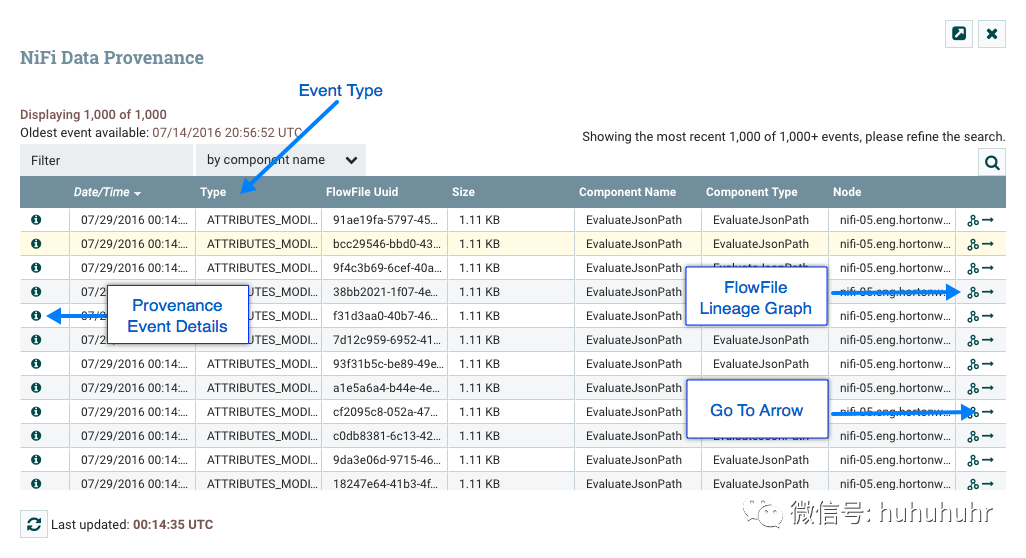

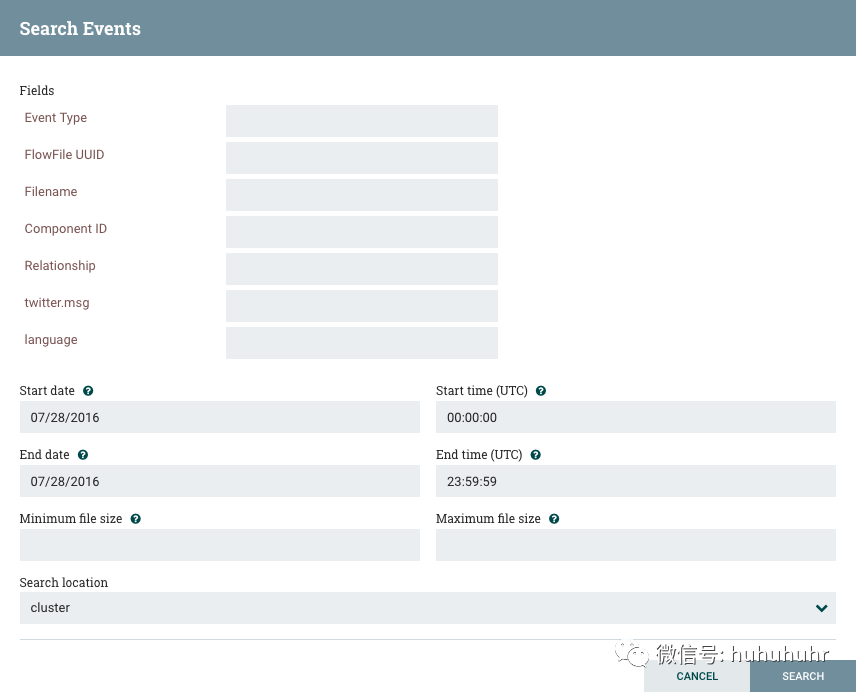

搜索Events

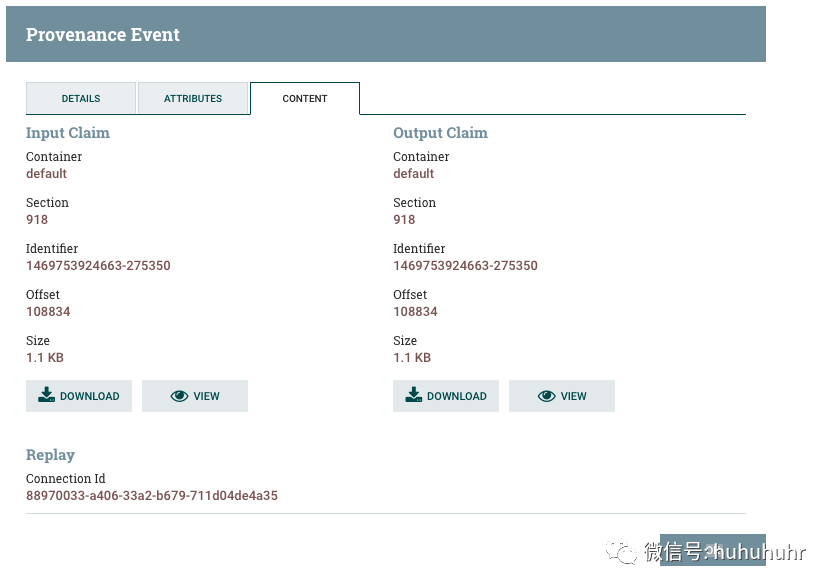

Event详情

重播FlowFile

查看FlowFile Lineage

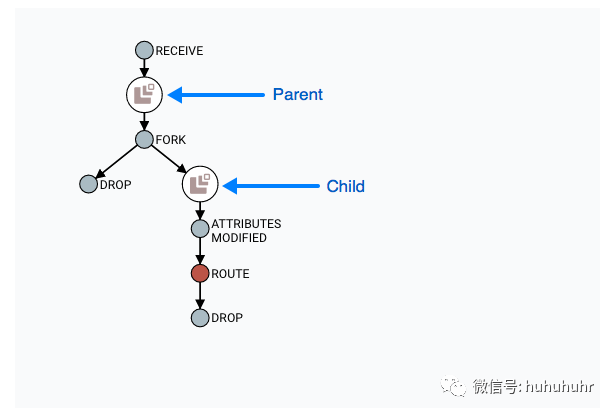

找到Parents

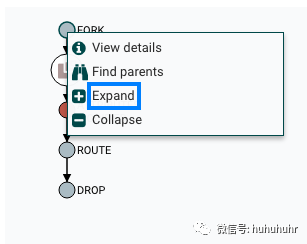

扩展活动

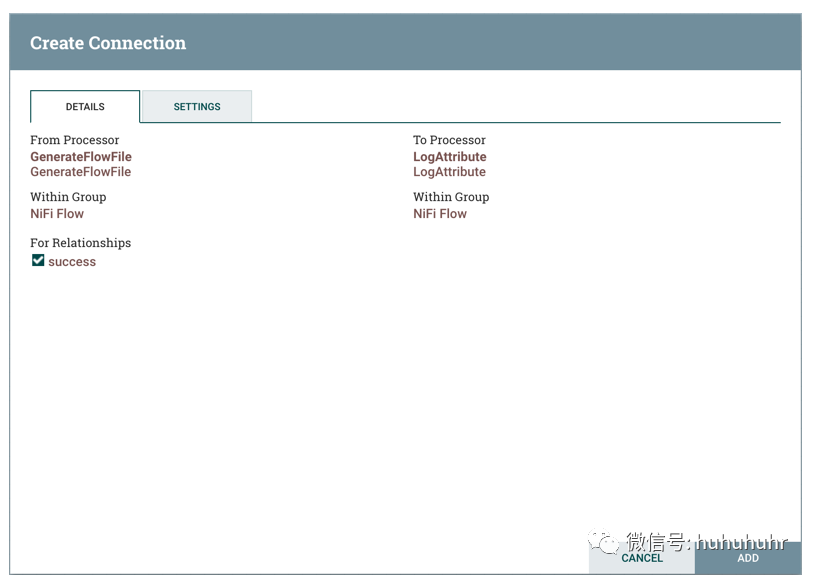

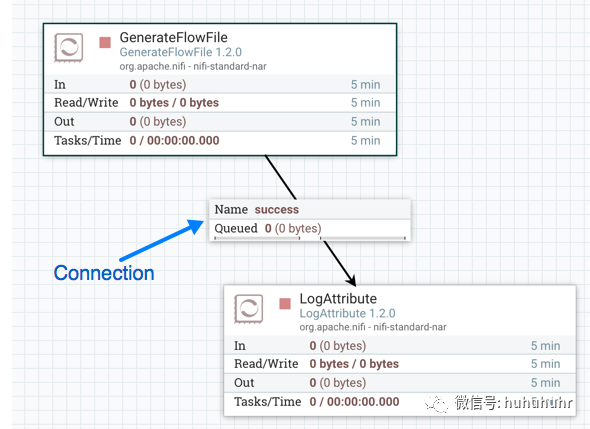

连接与关系

细节

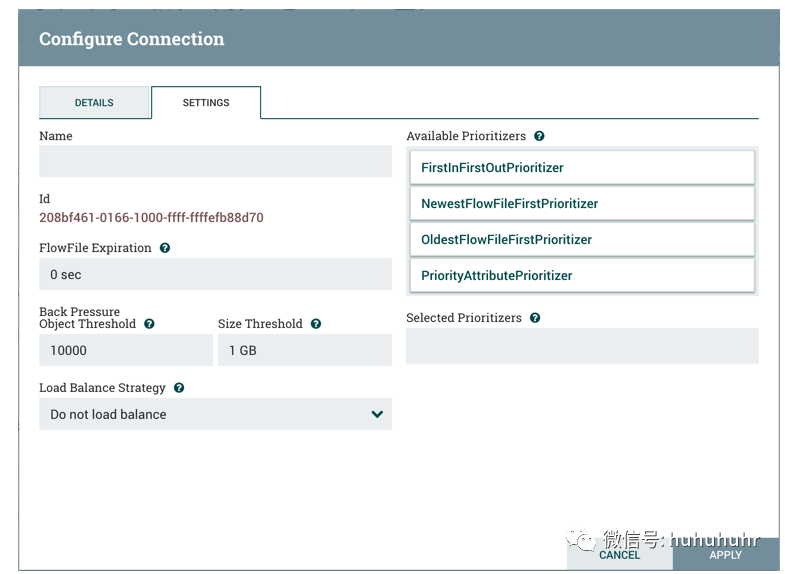

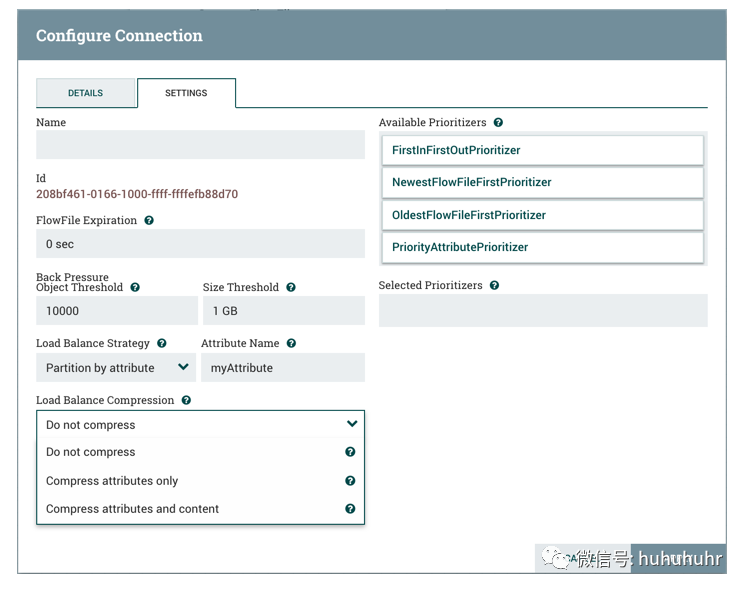

设置

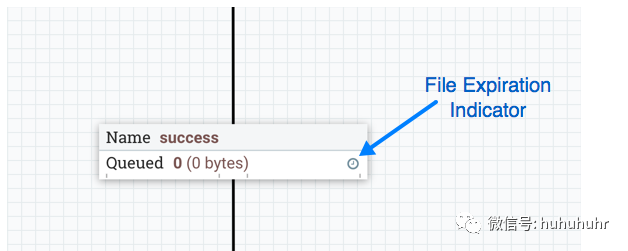

FlowFile到期

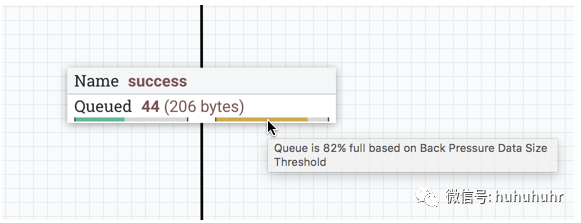

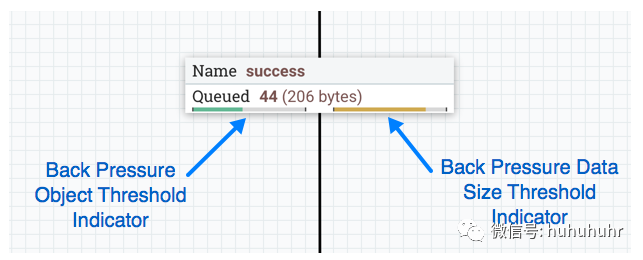

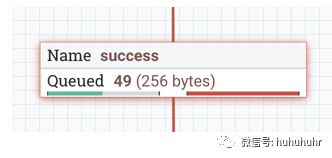

背压

#对象数量阈值
nifi.queue.backpressure.count=10000
#数据大小阈值
nifi.queue.backpressure.size=1 GB

负载均衡

负载平衡策略

• 不负载平衡：不在集群中的节点之间平衡FlowFile。这是默认值。
• 按属性划分：根据用户指定的FlowFile属性的值确定将给定FlowFile发送到哪个节点。具有相同Attribute值的所有FlowFile将发送到集群中的同一节点。如果目标节点与集群断开连接或无法通信,则数据不会故障转移到另一个节点。数据将排队,等待节点再次可用。此外,如果节点加入或离开集群需要重新平衡数据,则应用一致性散列以避免必须重新分发所有数据。
• 循环：FlowFiles将以循环方式分发到集群中的节点。如果节点与集群断开连接或无法与节点通信,则排队等待该节点的数据将自动重新分发到另一个节点。
• 单个节点：所有FlowFiles将发送到集群中的单个节点。它们被发送到哪个节点是不可配置的。如果节点与集群断开连接或无法与节点通信,则排队等待该节点的数据将保持排队,直到该节点再次可用。

负载平衡压缩

• 不压缩：FlowFiles不会被压缩。这是默认值。
• 仅压缩属性：将压缩FlowFile属性,但不会压缩FlowFile内容。
• 压缩属性和内容：将压缩FlowFile属性和内容。

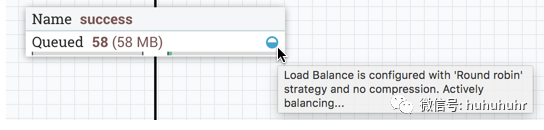

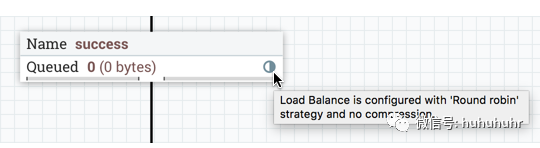

负载平衡指示器

为连接实施负载平衡策略后,连接负载平衡图标上将显示负载平衡指示符：

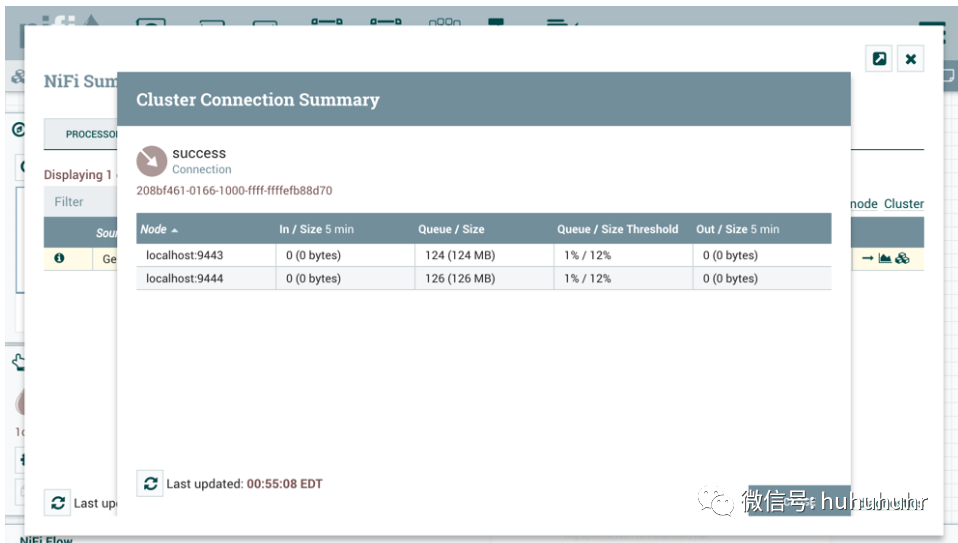

集群连接摘要

优先级

• FirstInFirstOutPrioritizer：给定两个FlowFiles,首先处理首先到达连接的FlowFiles。
• NewestFlowFileFirstPrioritizer：给定两个FlowFiles,将首先处理数据流中最新的FlowFiles。
• OldestFlowFileFirstPrioritizer：给定两个FlowFiles,将首先处理数据流中最旧的FlowFiles。这是在没有选择优先级的情况下使用的默认方案。
• PriorityAttributePrioritizer：给定两个FlowFiles,将提取名为priority的属性。将首先处理具有最低优先级值的那个。
• 请注意，应使用UpdateAttribute处理器在FlowFiles到达具有此优先级设置的连接之前将priority属性添加到FlowFiles。
• 如果只有一个具有该属性，它将首先出现。
• priority属性的值可以是字母数字，其中"a"将出现在"z"之前，"1"出现在"9"之前。
• 如果priority属性无法解析为long型数字，则将使用unicode字符串排序。例如："99"和"100"将被排序，因此带有"99"的流文件首先出现，但"A-99"和"A-100"将排序，因此带有"A-100"的流文件首先出现。

更改配置和上下文菜单选项

• Configure：此选项允许用户更改连接的配置。
• View status history：此选项打开连接统计信息随时间的图形表示。
• List queue：此选项列出可能正在等待处理的FlowFiles队列。
• Go to source：如果画布上连接的源组件和目标组件之间有很长的距离,则此选项很有用。通过单击此选项,画布视图将跳转到连接源。
• Go to destination：与"转到源"选项类似,此选项将视图更改为画布上的目标组件,如果两个连接的组件之间存在较长距离,则此选项可能很有用。
• Bring to front：如果其他东西(例如另一个连接)与其重叠,则此选项将连接带到画布的前面。
• Empty queue：此选项允许DFM清除可能正在等待处理的FlowFiles队列。当DFM不关心从队列中删除数据时,此选项在测试期间特别有用。选择此选项后,用户必须确认是否要删除队列中的数据。
• Delete：此选项允许DFM删除两个组件之间的连接。请注意,必须先停止连接两侧的组件,并且连接必须为空才能删除。

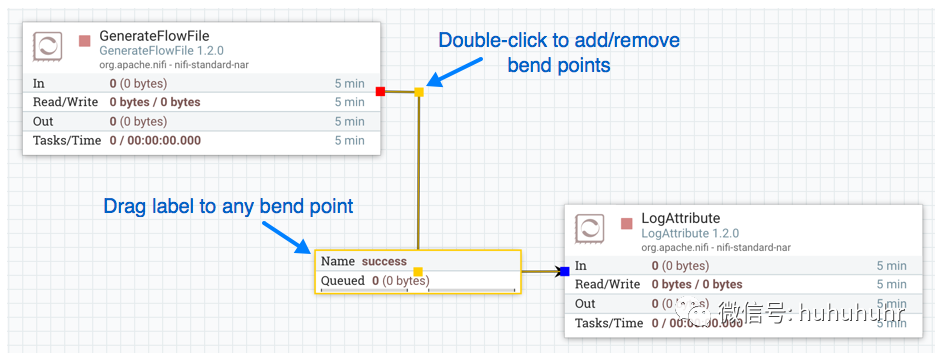

弯曲连接

操作
