计算机组成原理3 | 存储器

1.概述

• 存储器分类

  按存储介质分类

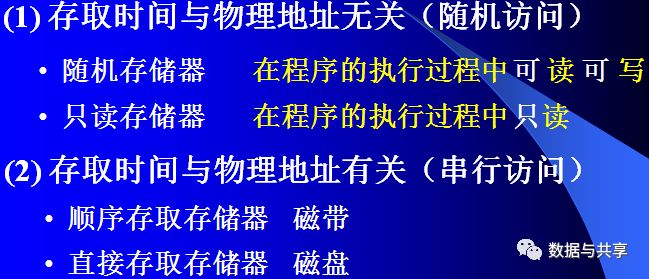

  按存取方式

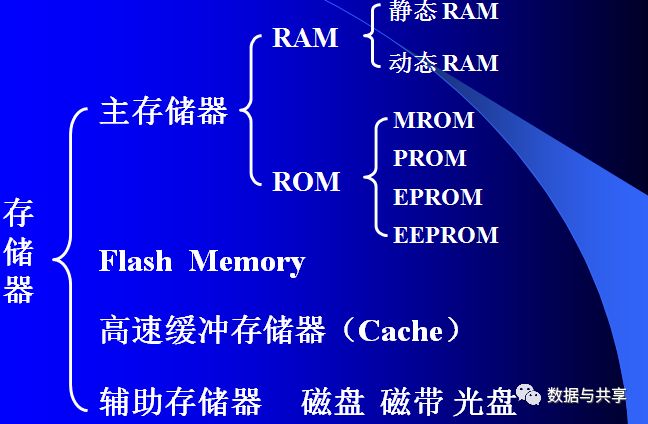

  按其在计算机中的作用

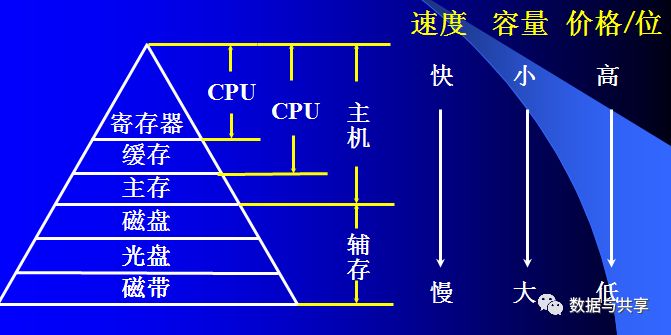

• 存储器的层次结构

  存储器三个主要特性的关系

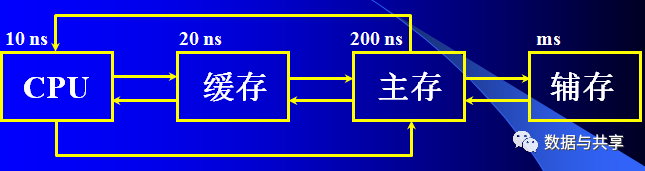

  缓存主存  |  主存辅存层次



2.主存储器

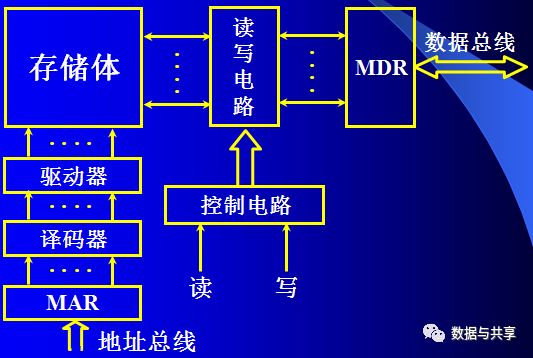

• 主存的基本组成

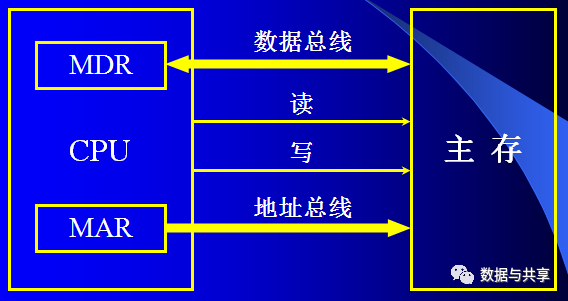

• 主存和CPU的关系



• 主存的容量

  按存放二进制代码总位数：

      存储容量 = 存储单元个数 X 存储字长；

  按字节总数表示：

      存储容量 = 存储单元格书 X 存储字长/8；

• 存储速度

  存储速度由存取时间和存取周期表示。

  指启动一次存储器操作（读或者写）到完成该操作所需的全部时间。

• 存取周期

  存储器进行连续两次独立的存储器操作所需的最小时间间隔。

• 存储器带宽

  单位时间内存储器存取的信息量。

3.半导体存储芯片

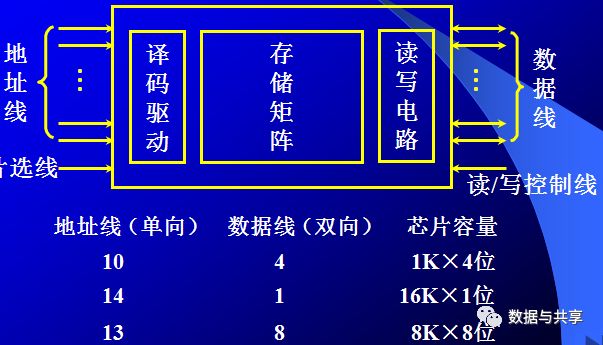

• 地址线是单向，其位数与芯片容量有关。

• 数据线是双向，其位数与芯片容量有关。

• 地址线和数据线的位数共同反映存储芯片的容量。

• eg：地址线为10根，数据线为4根。

  则芯片的容量为：2的10次方乘4 = 4K；

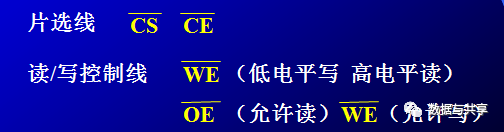

• 控制线主要有读/写控制线与片选线两种。读写控制线决定进行读/写的操作；片选线用来选择存储芯片。







• 半导体存储芯片的译码驱动方式有两种：线选法和重合法。

4.存储器与CPU的连接

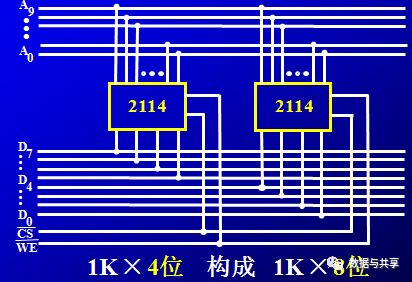

1. 存储器容量的扩展---位扩展

   用两片1K x 4位 存储芯片组成 1k x 8位的存储器。

   10根地址总数，8根数据总线。

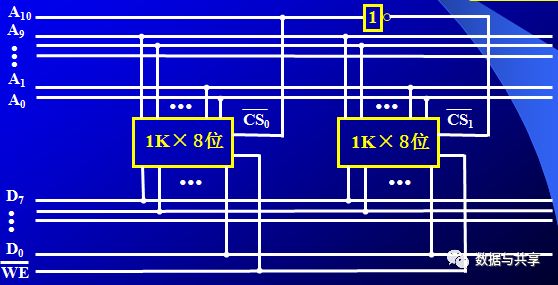

2. 存储器容量的扩展---字扩展

   2片1k x 8位存储芯片组成 2k x 8位的存储器

   11根地址线 ，8根地址线。



   说明：当A10为高电平时右边的存储器有效（被选中）。A10为高电平时左边的存储器被选中。

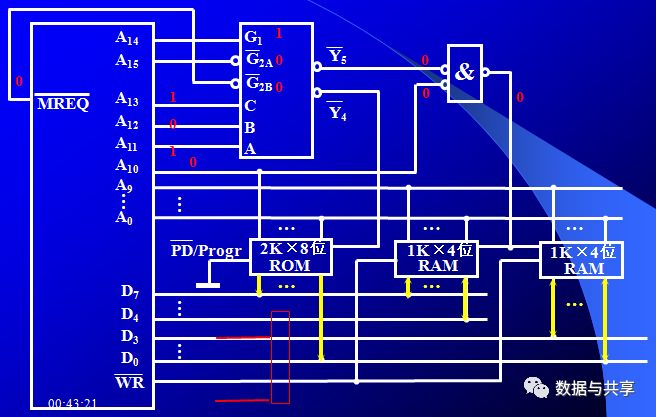

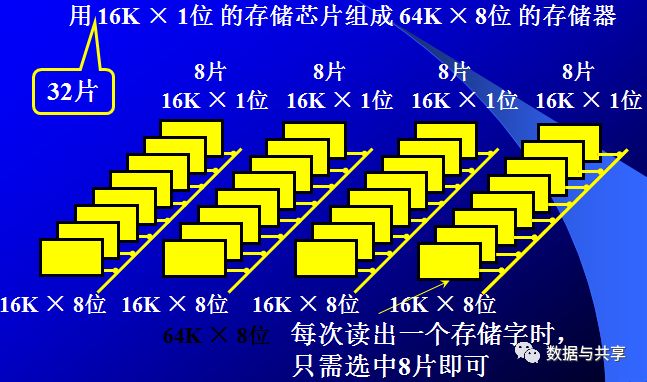

3. 字位扩展（cup与存储器连接）
