LVS之DR 模型环境搭建

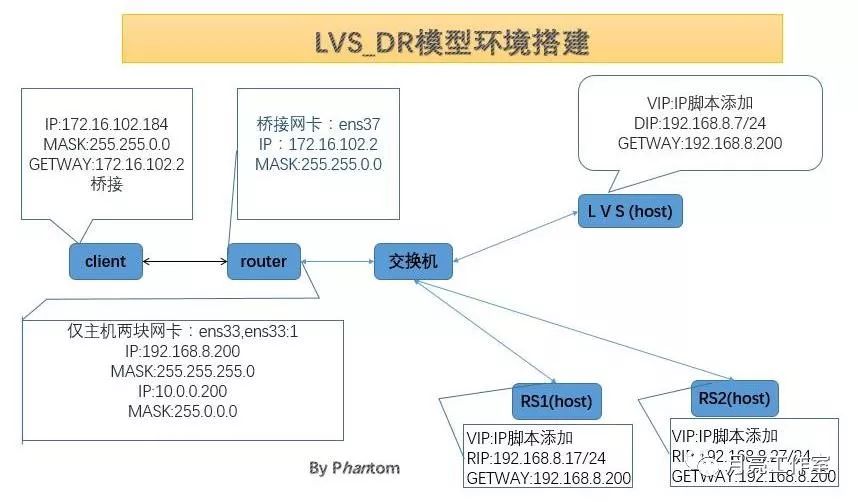

一、先上自己画好的拓扑图：

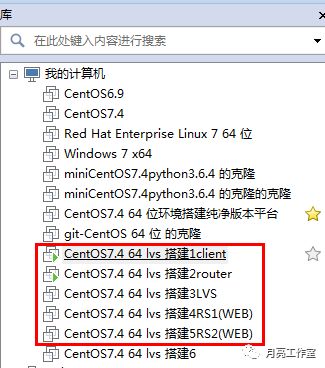

二、先在VMware上克隆5个虚拟机,环境是（centos7.4):

注意：因为是克隆的虚拟机，所以要对每个虚拟机的MAC地址做再次生成，防止冲突。

如图。

三、按照拓扑图设置好相关的IP信息，并解决IP地址冲突的问题，用xshell工具做好标记，方便在xshell终端登录后做相关配置.

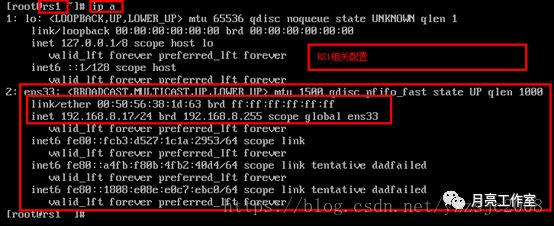

RS1 IP 设置如下：

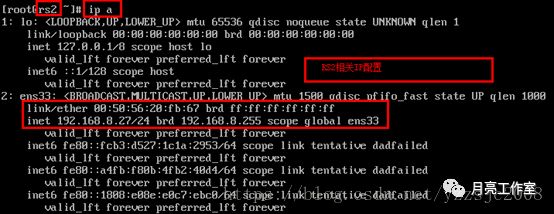

RS2 IP 设置如下：

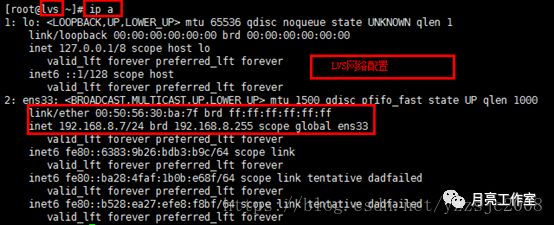

LVS 调度IP配置如下：

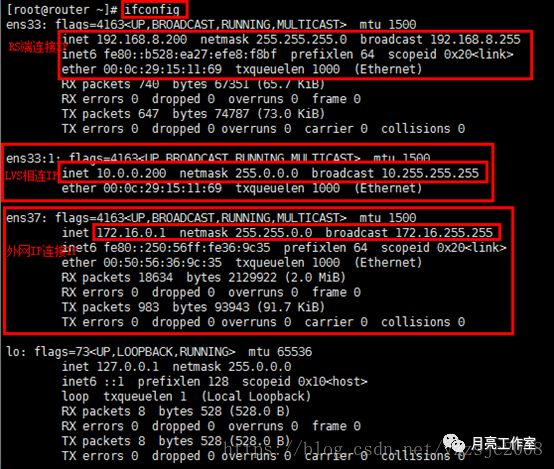

ROUTER 路由IP配置如下：

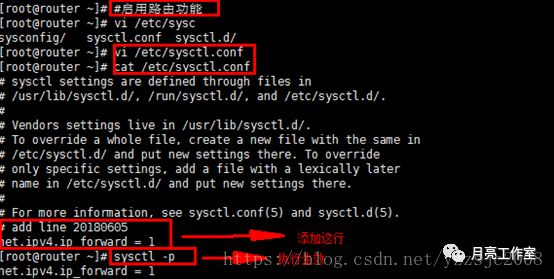

启用router服务器的路由功能：

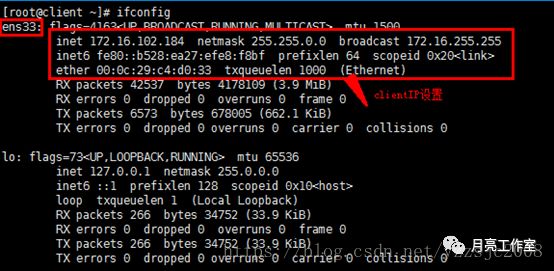

client IP配置如下：

注：针对拓扑上的外网IP(VIP）这里是通过脚本设置。

四、LVS-DR解决在配置vs 和RS1,RS2的VIP IP 冲突问题,这里解决冲突问题我们放在后面的脚本中执行。

DR模型中和主机上无需要配置VIP，解决地址冲突的方式有三种：

1、在前端网关做静态绑定。

2、在各RS使用arptables。

3、在各RS修改内核参数，来限制arp响应和通告的级别。

限制响应级别：arp_ignore

    0:默认值，表示可使用本地任意接口上配置的任意地址进行响应。

    1：仅在请求的目标IP配置在本地主机的接收到请求报文的接口上时，才给予响应。

限制通告级别：arp_announce

    0:默认值，把本机所有接口的所有信息向每个接口的网络进行通告。

    1:尽量避免将接口信息向非直接连接网络进行通告。

    2：必须避免将接口信息向非本网络进行通告。

五：软件配置操作步骤如下：

A、对LVS调度器进行配置：

#配置yum源后，安装ipvsadm调度软件。
yum install -y ipvsadm

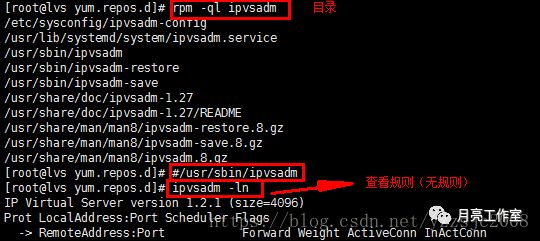

#查看相关调度软件规则信息：

B:上传脚本,配置并运行：【对RS1和RS2同时操作】:

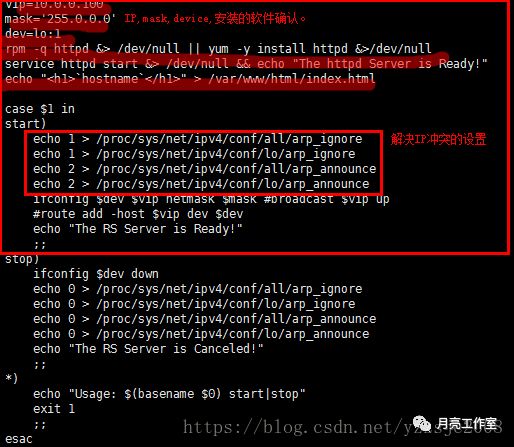

Xshell 上传脚本lvs_dr_rs.sh到RS1的~目录
修改相关信息。
运行：bash lvs_dr_rs.sh start

如图：

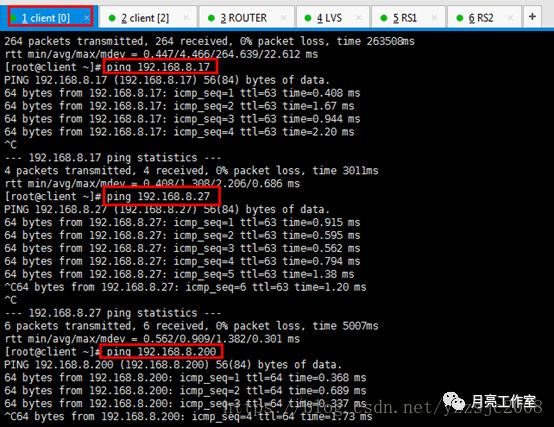

C:在client上测试RS1和RS2还有LVS他们的IP和网关。

D:对LVS进行操作：

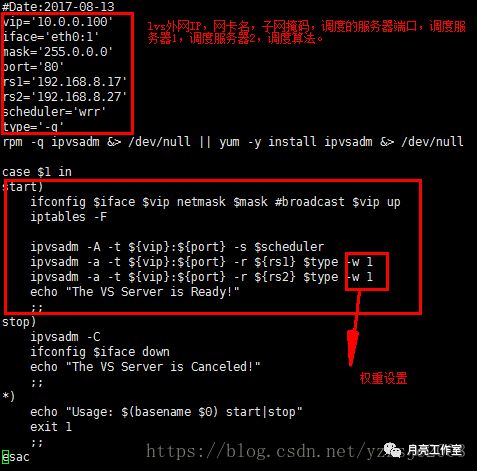

通过xshell上传脚本到当前目录，并修改相关信息后保存。
运行:bash lvs_dr_vs.sh start

修改如图：

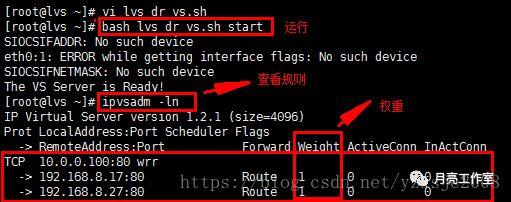

运行后查看规则：

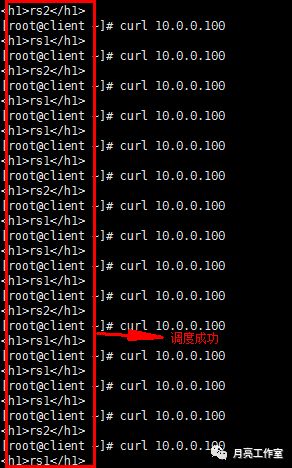

E:在对lvs调度器脚本修改权重后，对client进行测试操作【显示正常】：

至次测试正常，环境配置完毕。

---------------------
