最后一节，我讲述E-R图，它是使用SQL Server数据库中最常用的，属于逻辑层面，要是掌握，对后面学习事半功倍

E-R图

也称为实体-联系图

目的

通过属性和属性之间的关系，来描述现实世界的概念模型

元素

实体、属性(列)、联系的方法

表现形式

矩阵表示实体

椭圆表示属性(列)

菱形表示实体之间的联系

线段用于连接

实体之间的关系类型

多对多的关系

m:n【如课程由多个老师教，老师教多门课程；课程由多个学生选择，学生选择多门课程】--不限定一个数量

一对一的关系

1:1【如一门课程选用一种教材，一种教材被一门课程选用】

一对多/多对一

1:n/n:1【如一个老师教多门课程】

案例

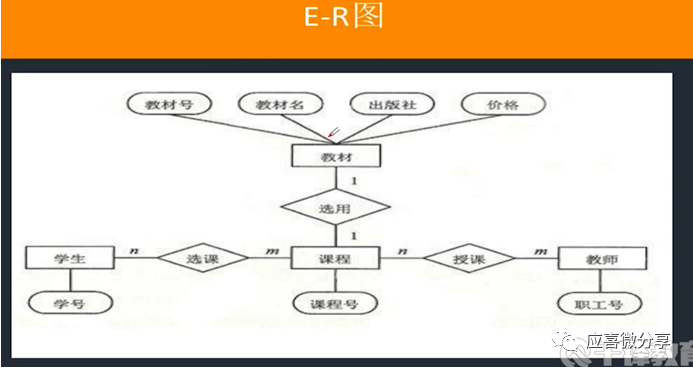

典型的E-R图1：

实体有学生，教材，课程，教师；属性之间的关系，分别是课程和学生的多对多关系，课程和教材的一对一关系，教师和课程的多对多关系

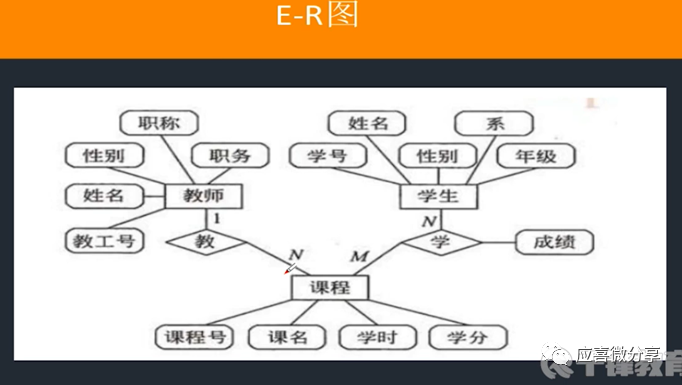

典型的E-R图2：

实体有学生，课程，教师；属性之间的关系，分别是课程和学生的多对多关系，教师和课程的一对多关系

当然还有其他典型的商品E-R图等，这里就列出两个，作为抛砖引玉啦。
