外键约束和建模

对于mysql的关系，我们可以使用建模软件进行数据库表的详细说明，PowerDesigner和sqlyog都可以用来建立关系模型。 PowerDesigner好处在于可以对表进行中文备注，sqlyog不能有中文注释。

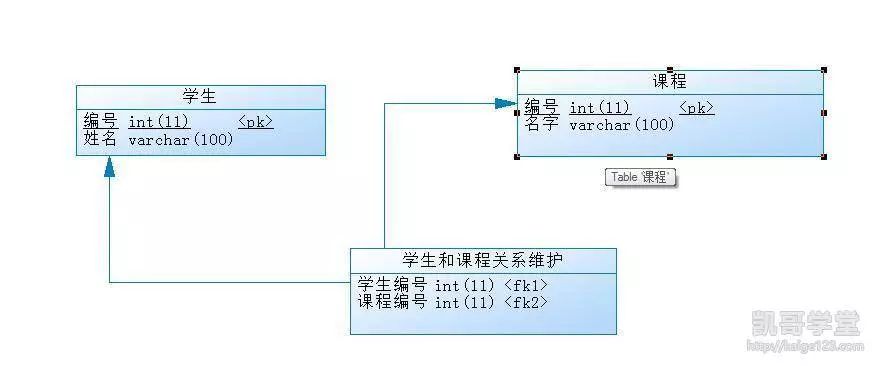

PowerDesigner建模示意图如下：

sqlyog建模需要点击新架构设计器：

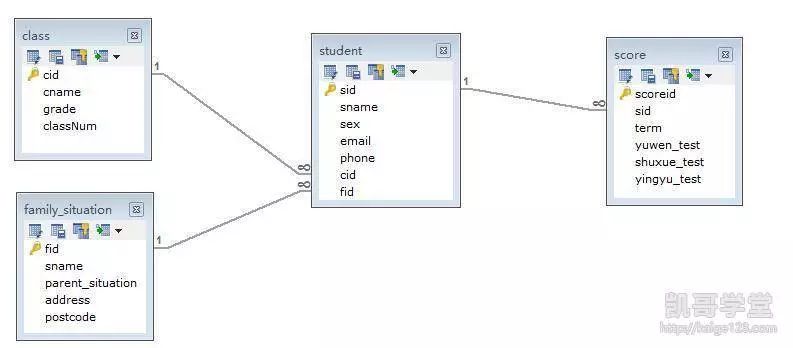

建模示意图如下：

外键约束可双击关系线添加外键约束，外键约束有四种不同的选项：CASCADE, SET NULL, NO ACTION, RESTRICT。

1.CASCADE : 从父表中删除或更新对应的行，同时自动的删除或更新自表中匹配的行。[ON DELETE CANSCADE和ON UPDATE CANSCADE都被InnoDB所支持。]

2.SET NULL: 从父表中删除或更新对应的行，同时将子表中的外键列设为空。[注意，这些在外键列没有被设为NOT NULL时才有效。ON DELETE SET NULL和ON UPDATE SET SET NULL都被InnoDB所支持。]

3.NO ACTION: InnoDB拒绝删除或者更新父表。

4.RESTRICT: 拒绝删除或者更新父表。[指定RESTRICT（或者NO ACTION）和忽略ON DELETE或者ON UPDATE选项的效果是一样的。]

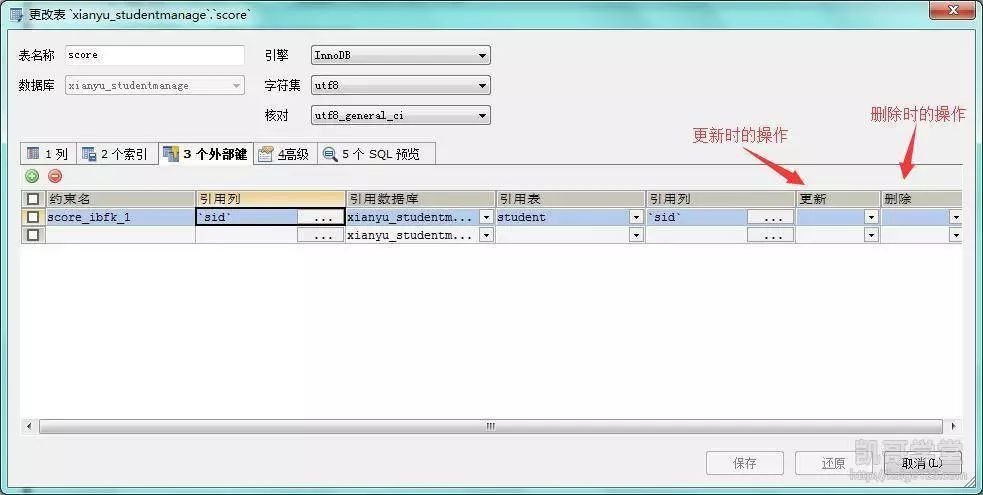

操作示图如下：

四种选项可在下拉列表中设置。
