DHCP全局配置配置

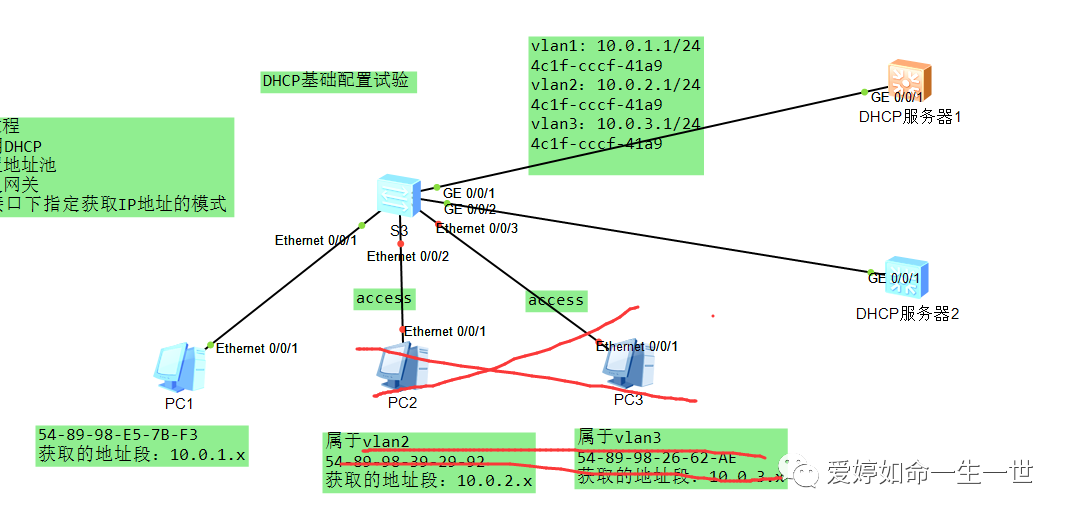

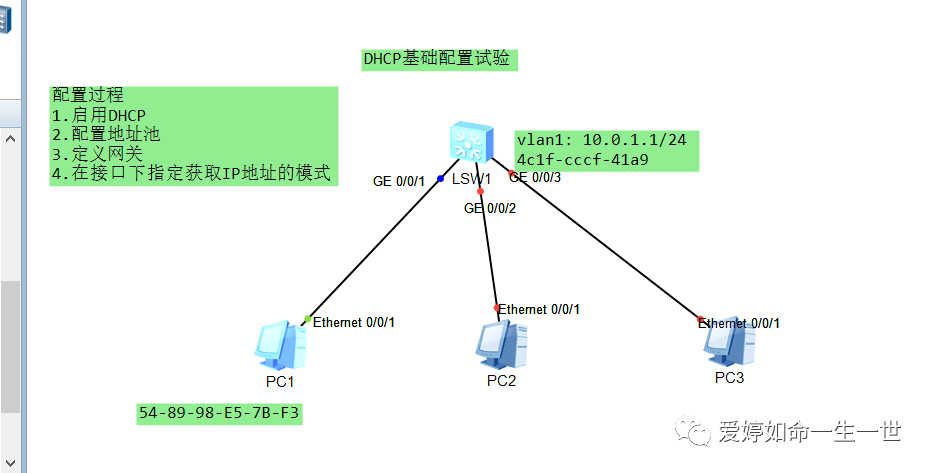

按照拓扑，具体配置如下

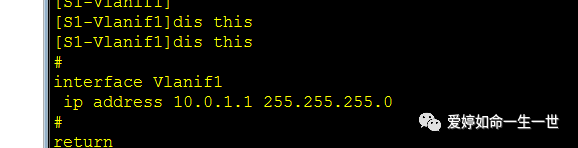

①配置vlan1地址

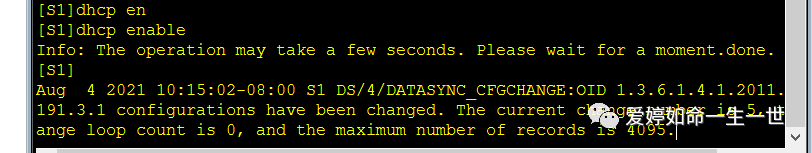

②启用DHCP服务
S1]dhcp enable

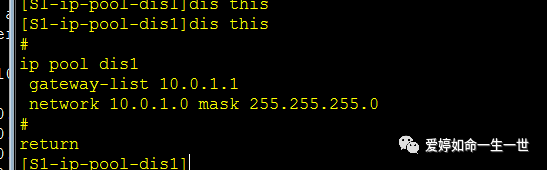

③配置地址池

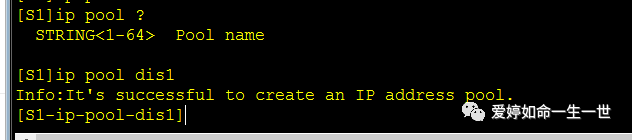

根据企业内部需求配置，先定义地址池名字，这里我取名为dis1
根据需求定义地址池的地址段和掩码

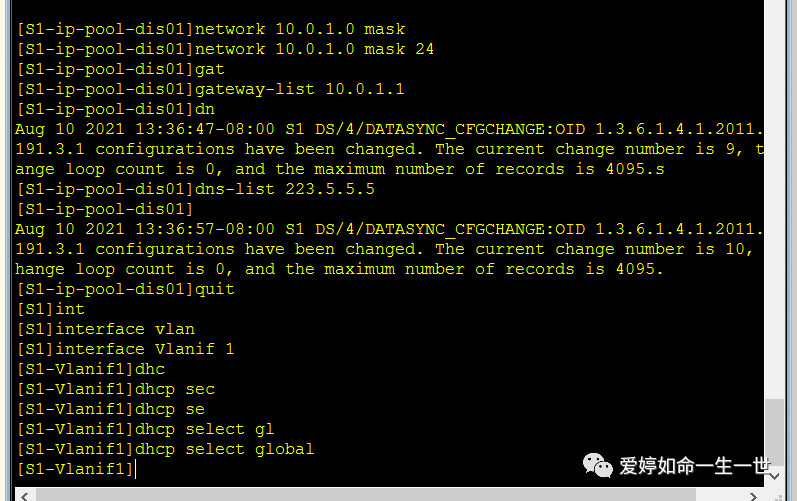

[S1-ip-pool-dis1]network 10.0.1.0 mask 24

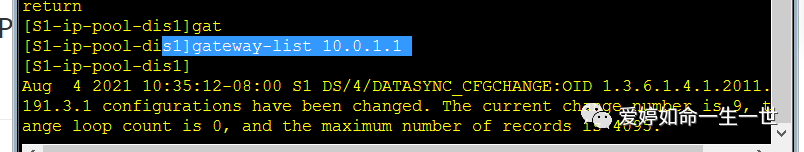

定义网关 （不定义网关如何上网呢）
[S1-ip-pool-dis1]gateway-list 10.0.1.1
定义DNS地址：pool-dis1]dns-list 223.5.5.5
④接口下启用DHCP

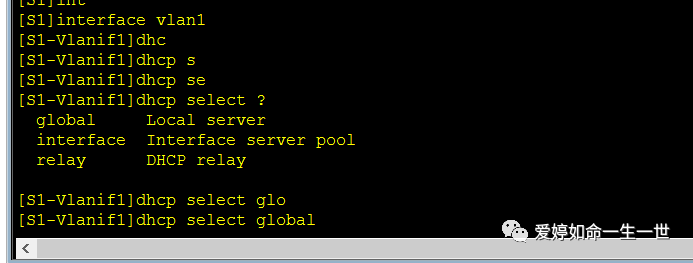

在vlan接口模式下[S1-Vlanif1]dhcp select global
在客户端上启用DHCP功能，并抓取s1的G0.0.1端口

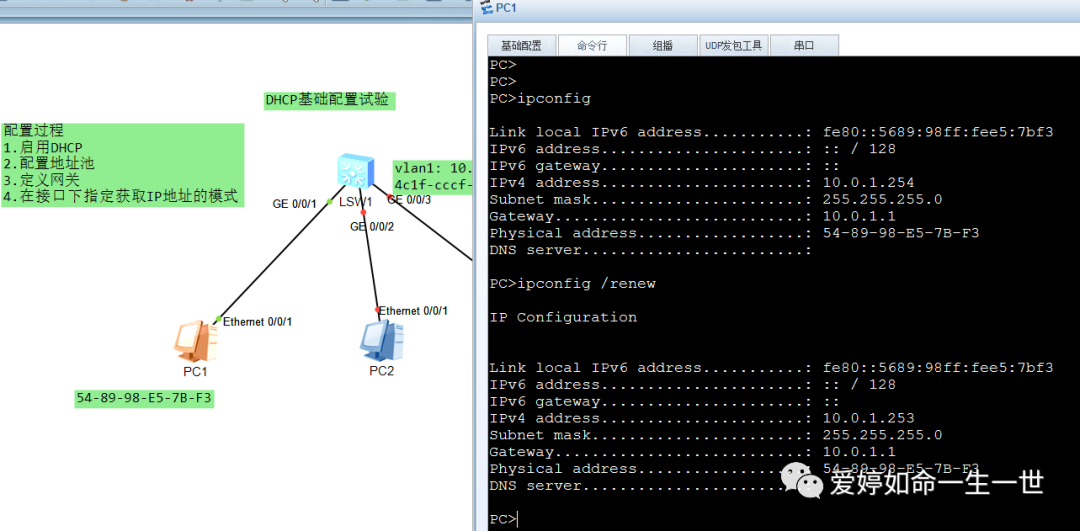

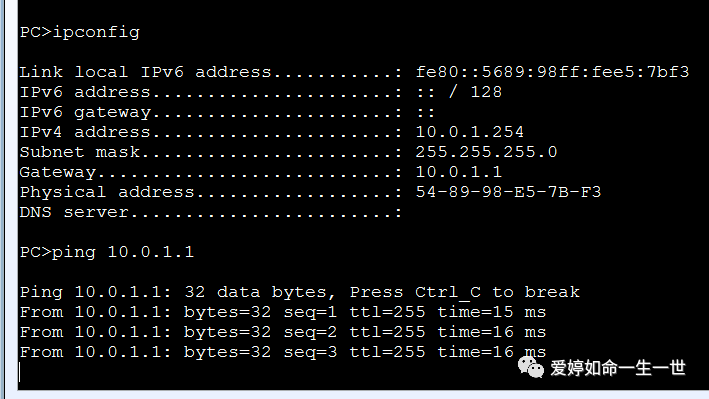

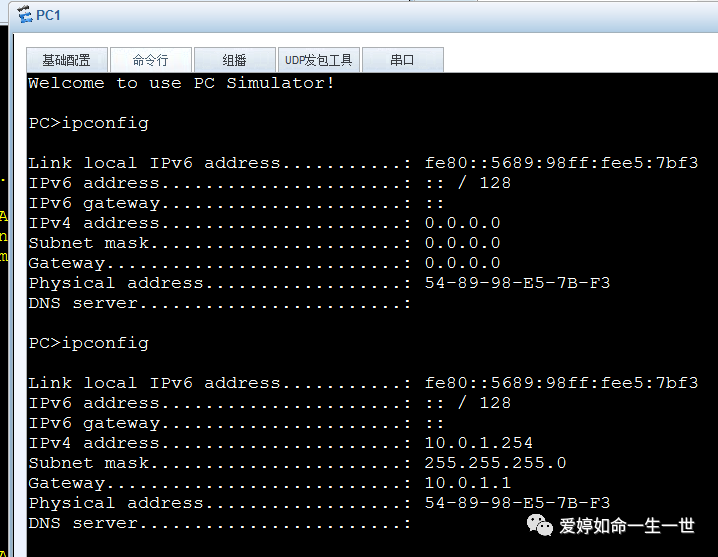

在客户端上查看IP地址
在客户端上Ping 交换机网关
DHCP报文分析

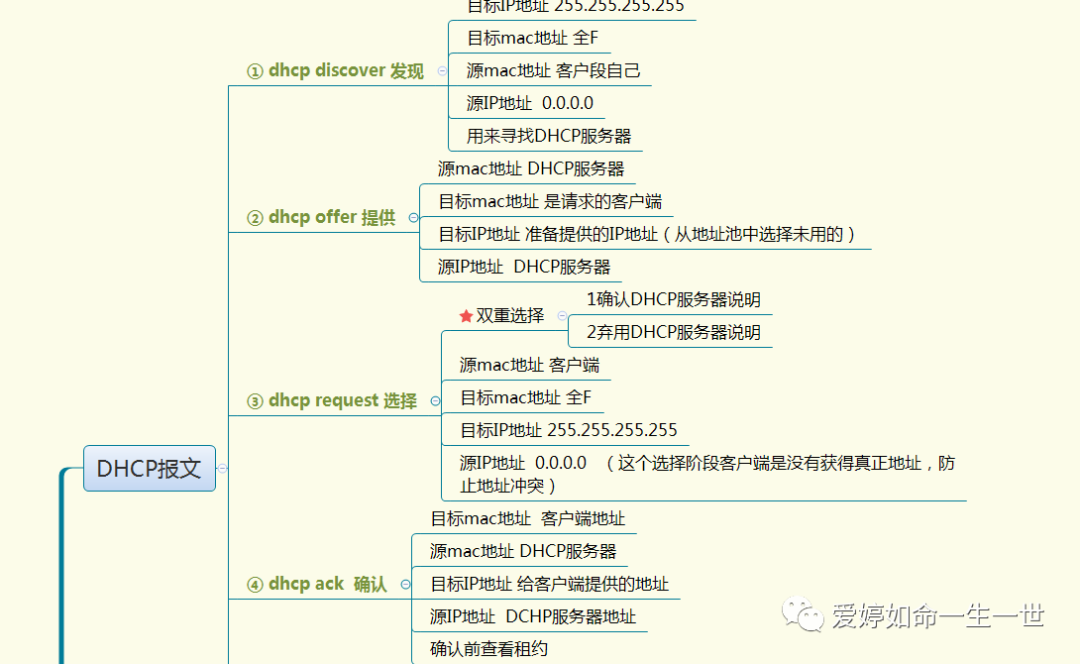

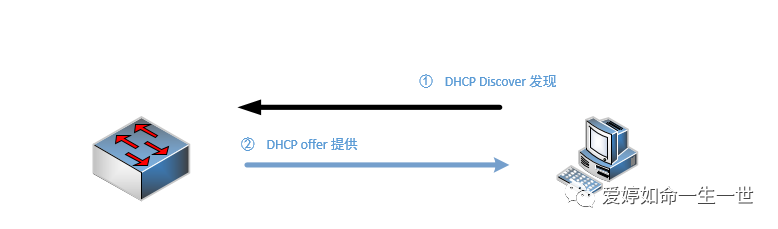

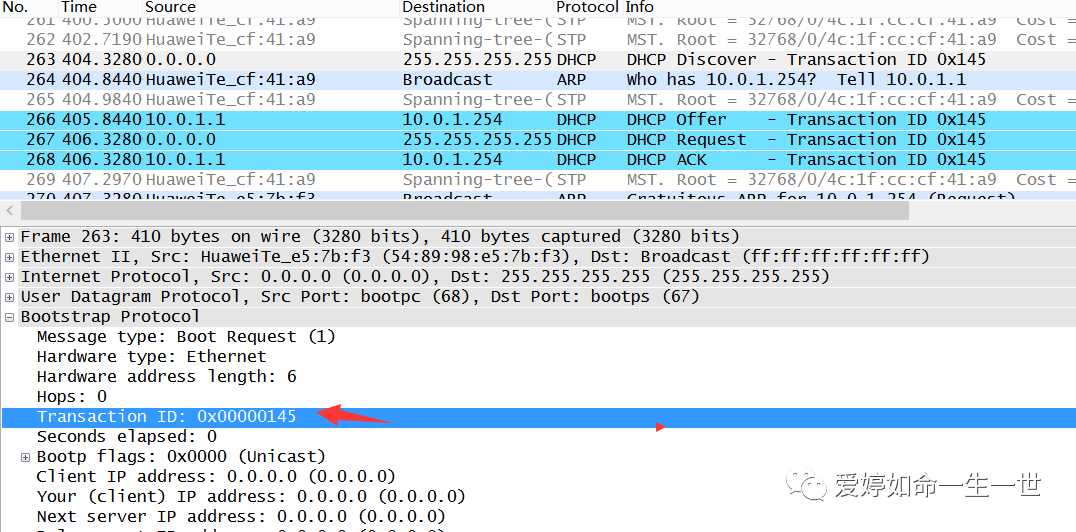

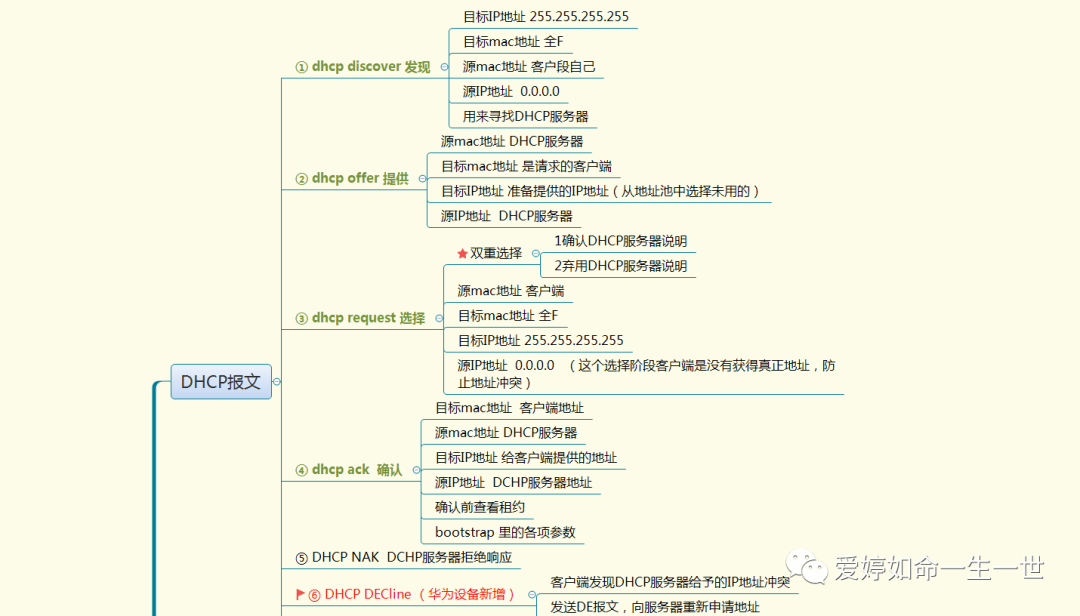

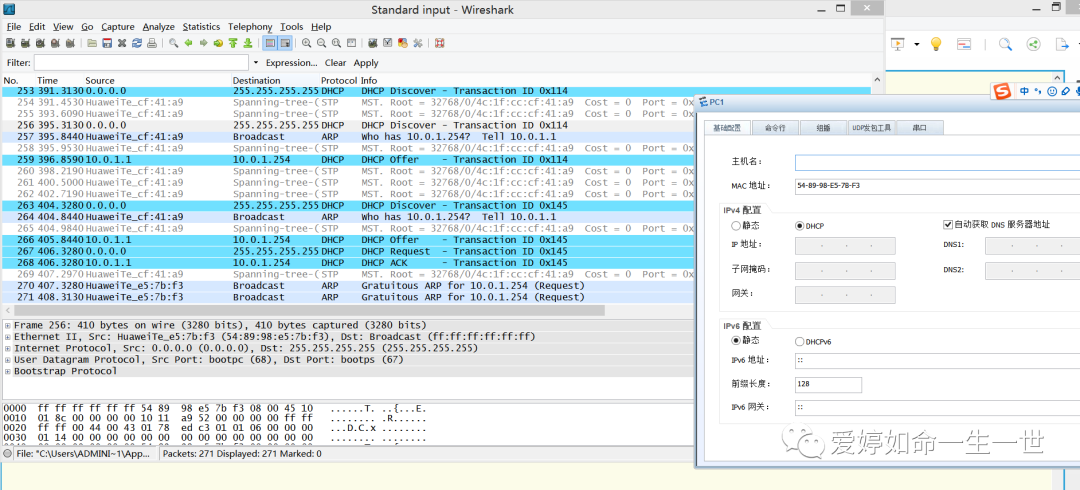

DHCP报文四部曲，如图所示：

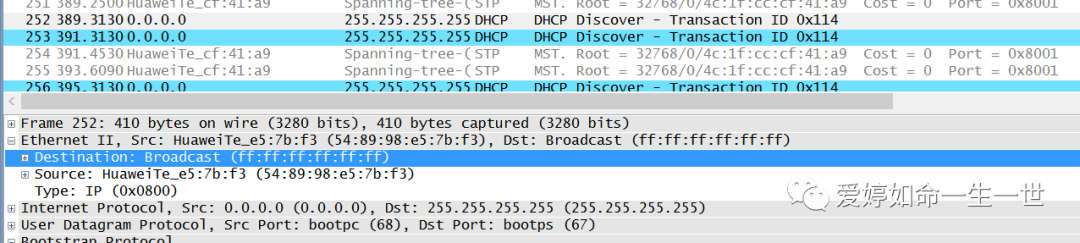

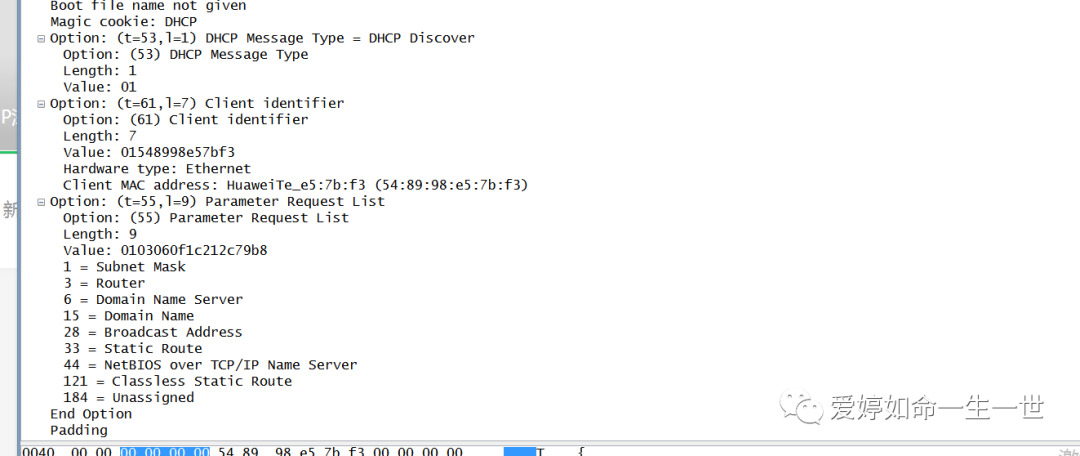

dhcp discover---发现阶段
客户端由于启用了DHCP功能，就会不停的发DHCP discover发现报文，作用在于在同一网络中寻找DHCP服务器。

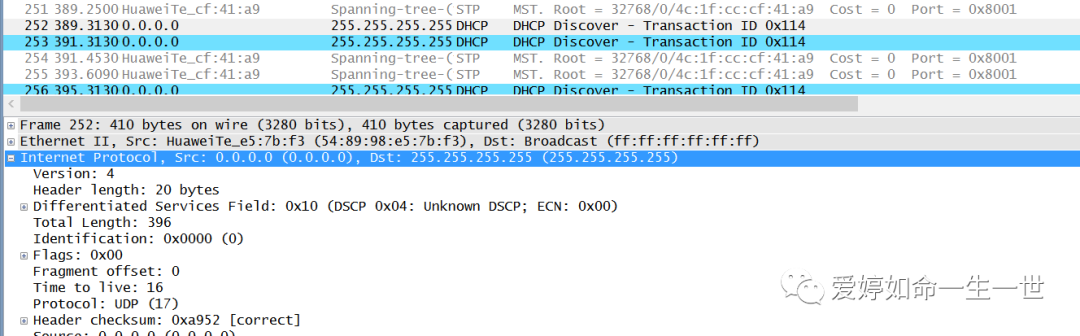

dhcp 发现报文的中的源IP 0.0.0.0（任意地址） 目标IP 255.255.255.255 广播地址
dhcp 发现报文的中的源mac地址是客户端自己，目标mac地址是全F （广播地址）这是符合逻辑关系的。

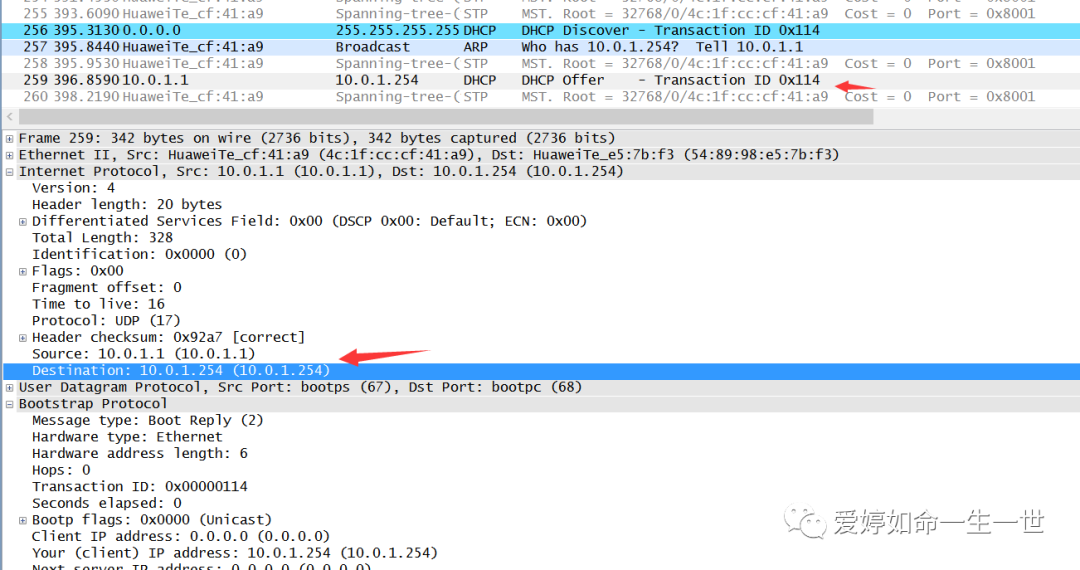

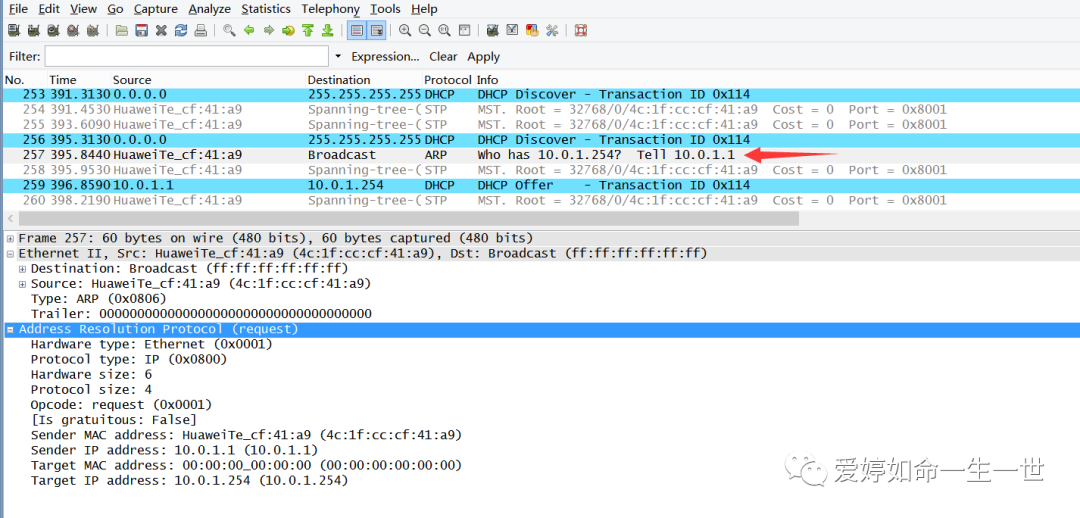

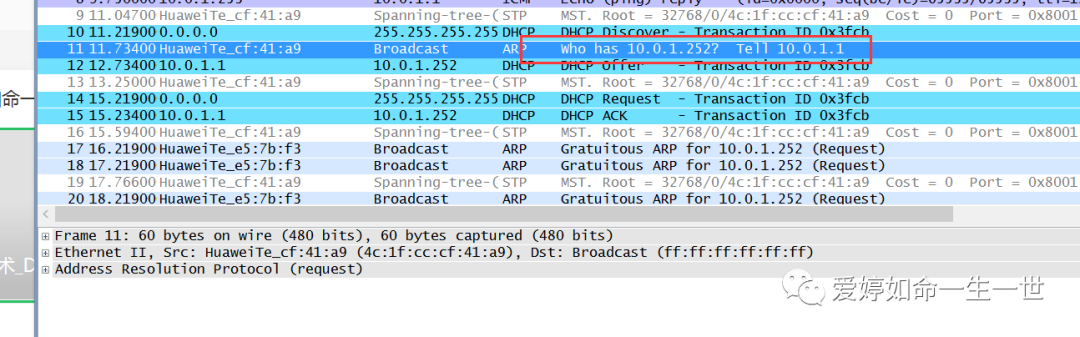

在抓取的报文中发现，在discover之后出现了一个ARP报文，这个报文是DHCP服务器发出的。（4c1f-cccf-41a9）
观察这个ARP报文，源地址是 10.0.1.1网关地址
原因在于当服务器收到客户端发来的discover报文，准备发送10.0.1.254这个地址，但是DHCP服务器不知道客户端对于这个地址是否有冲突！因此，DHCP发送一个ARP检测报文，若是网络中有这个地址将会回应，那么这个新分配的地址会被作废！

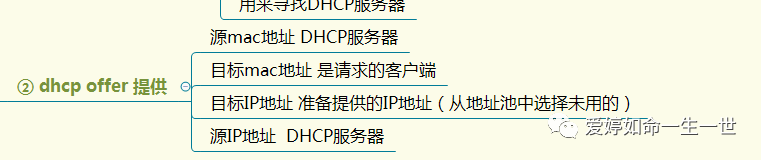

DCHP OFFER--请求阶段
对于这个报文要站在DHCP服务器的角度上去考虑，当DHCP服务器收到discover报文后，在地址池中选择未用的IP地址提供给客户端。
从报文中可以看到提供的IP地址是10.0.1.254

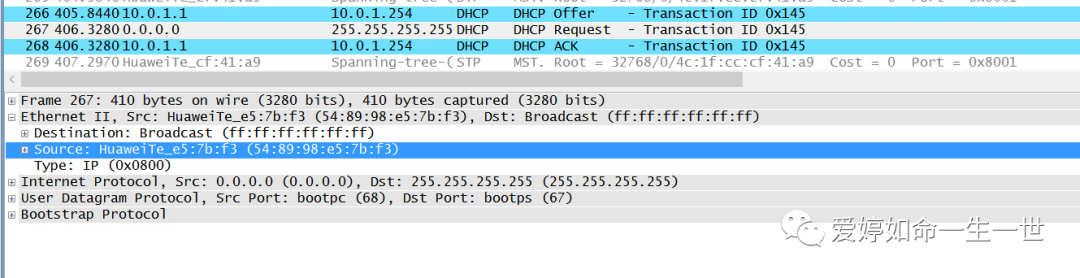

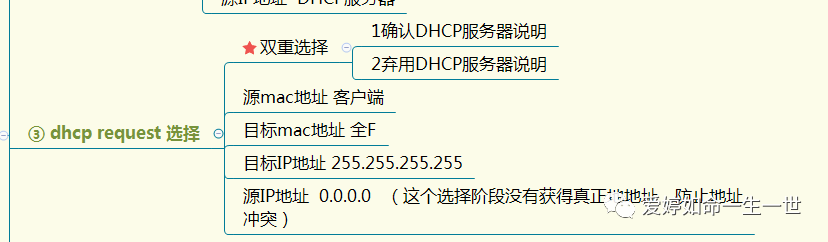

dhcp request 选择报文

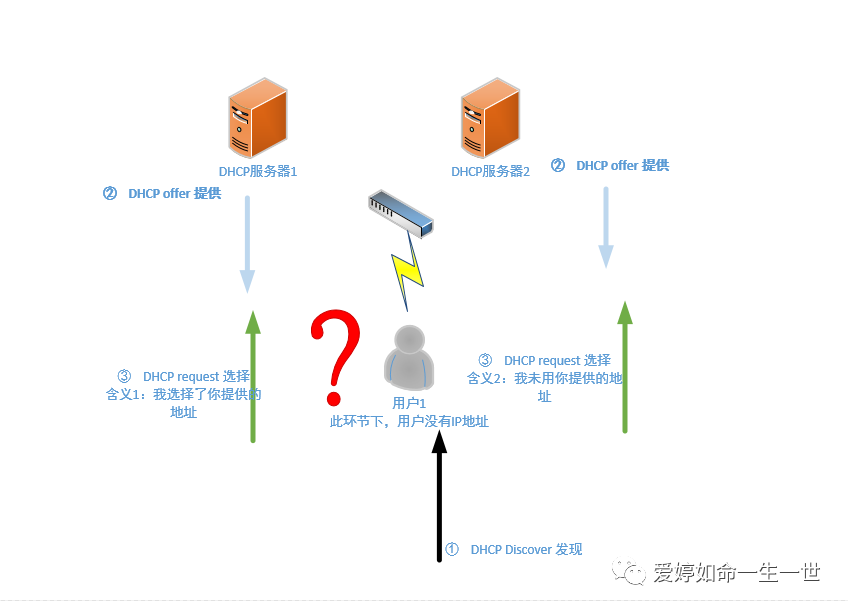

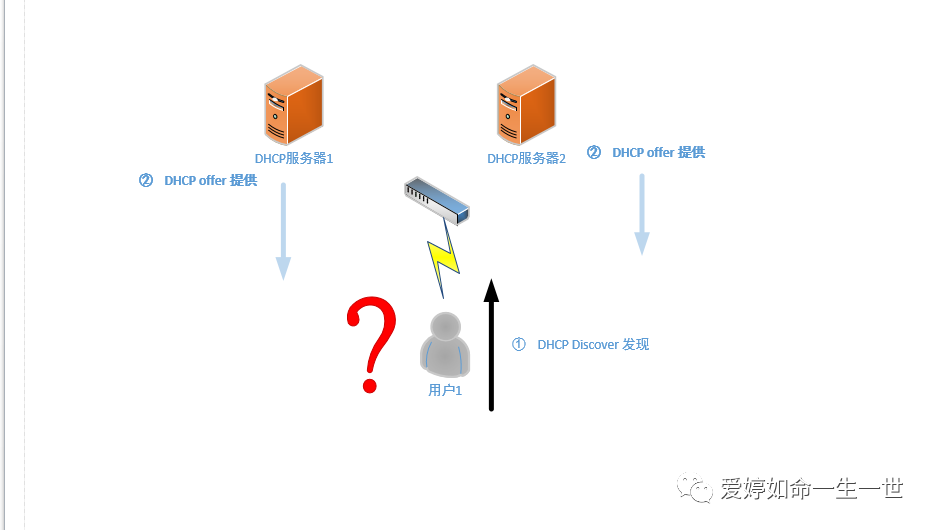

对于这个报文要站在客户端上，何为选择，选择的不单单是 IP地址，还可以选择DHCP服务器。
在DHCP协议中规定，客户端在收到多个offer报文，以第一个收到的为准！
当然，DHCP requst的报文还有一个双重选择含义的功能，避免了地址池的浪费，此环节下，用户现在是没有IP地址的！

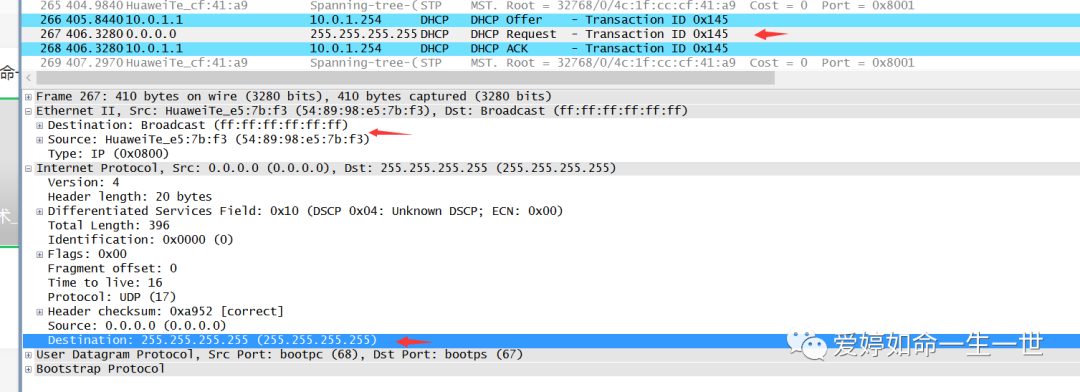

既然有request有双重含义，能发给多个DHCP服务器，从报文中可以看到，该报文属于广播报文。一是告诉确认使用和未使用。
此处有一个逻辑上的疑惑：既然offer已经提供了地址，客户端已经确认要使用了，为何rquest里的源地址还是0.0.0.0？因为要顾及静态IP地址冲突。
DCHP服务器收到request报文，查看其中携带的mac地址是否存在租约时间，若是有就给予客户端确认的地址信息，没有就不确认
主要是三层无信息导致要在二层封装中寻找源mac地址，从而对应客户端。

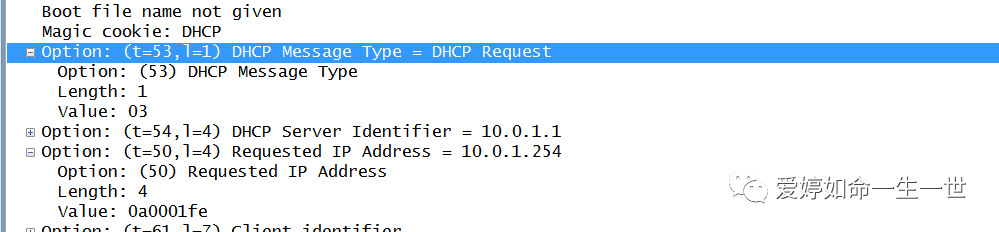

其中request中包含了要给的网关，客户端IP等信息

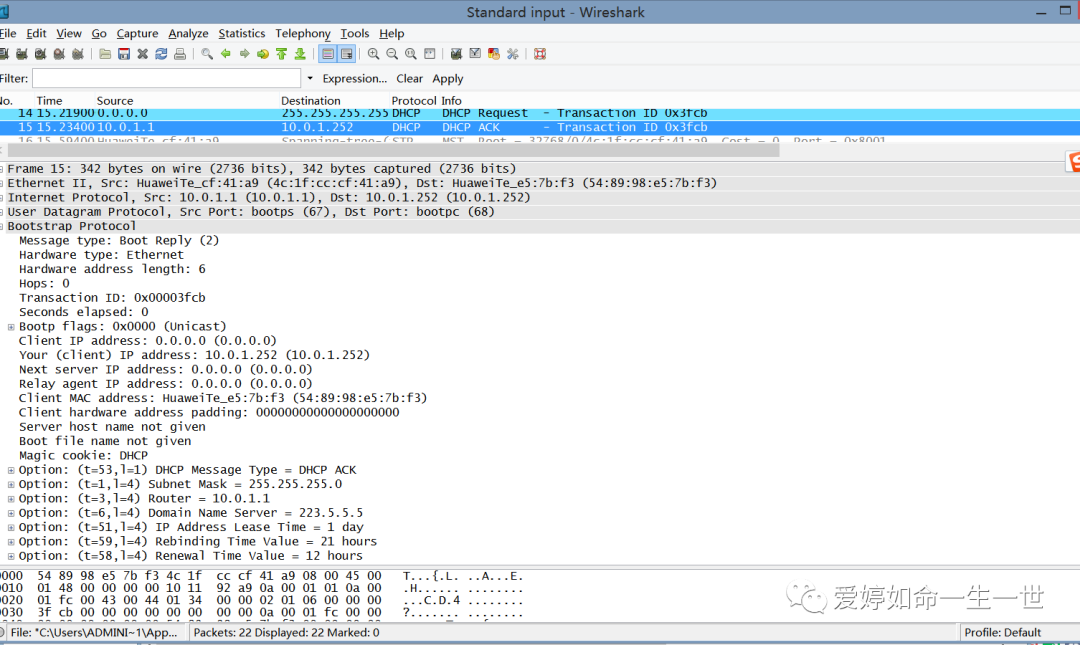

DHCP的ack报文---确认阶段
比对request报文中的mac地址，查看租约，后是否确认，其中里面携带了很多地址的参数，如图所示:
DHCP四部曲工作原理到此结束

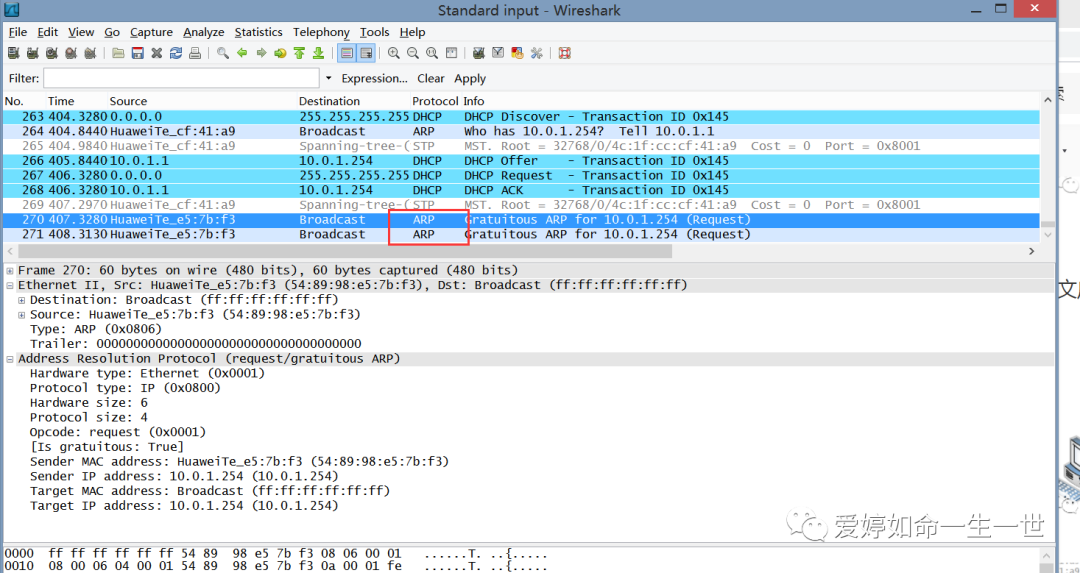

ack报文信息发送完毕后，我们可以看到还有两个无故arp报文的出现，原因在于探测局域网中有没有和自己地址冲突！这个报文是由客户端发送！无故ARP的特征就是源和目标地址都是自己
同理，跟DHCP服务器发ARP目的是一样的

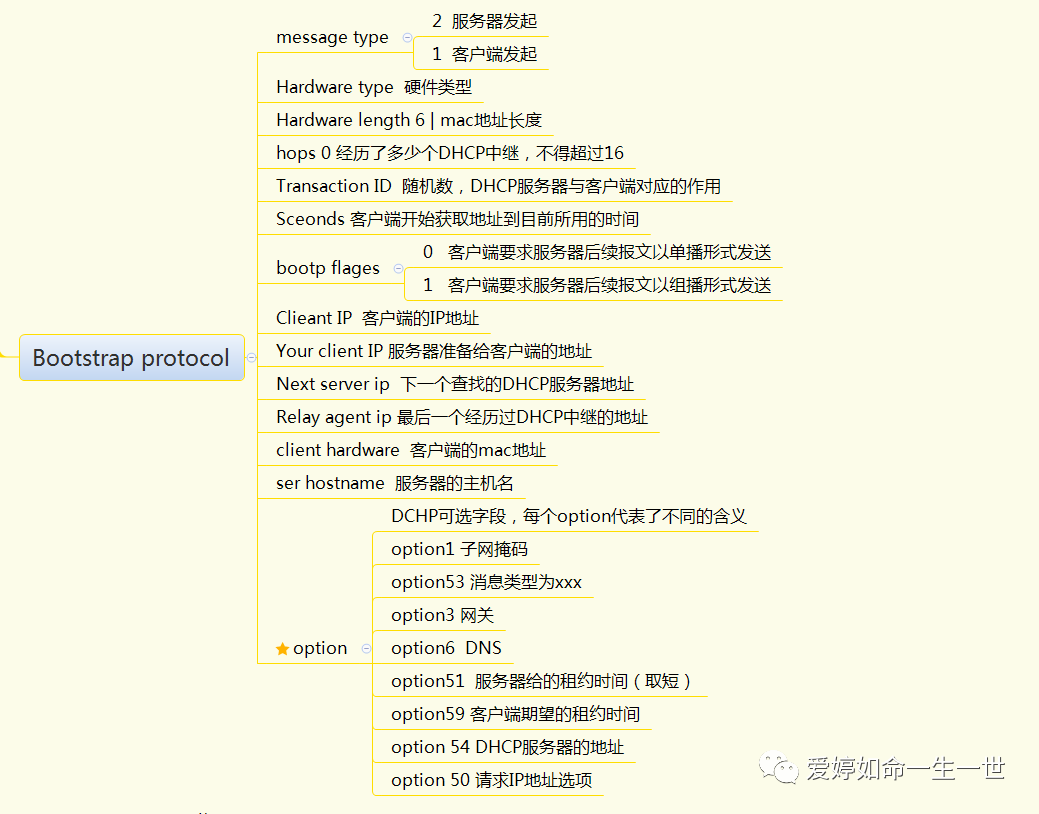

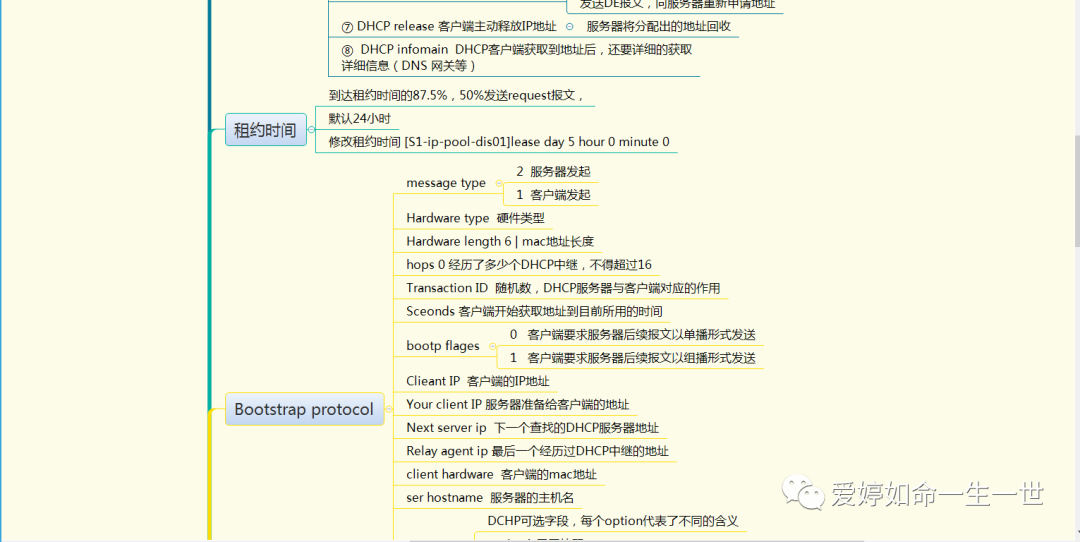

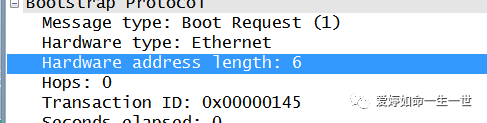

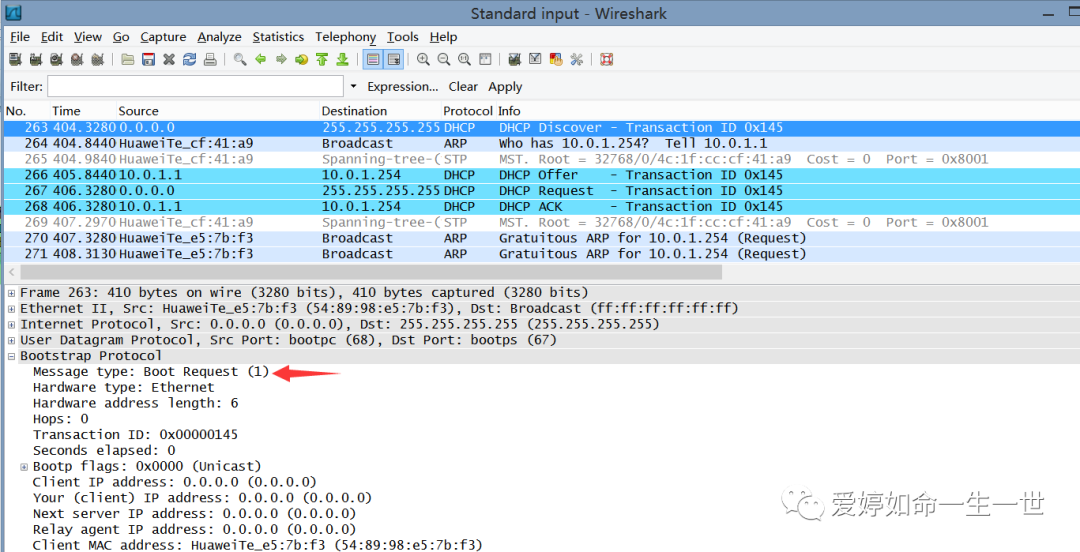

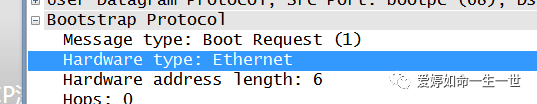

Bootstrap（引导程序）协议字段含义
1代表了客户端发起 2代表了服务端发起
硬件类型
硬件地址长度 6个字节
经历了多少个DHCP中继，华为官方规定，DHCP中继最大为16，超过后丢弃。
这个字段有着DHCP服务器回复和客户端请求对应的作用，在discover中就已经被标注

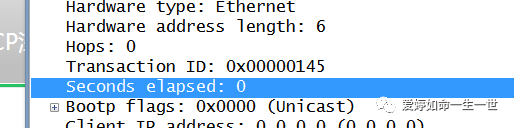

Sceonds 客户端开始获取地址到目前所用的时间

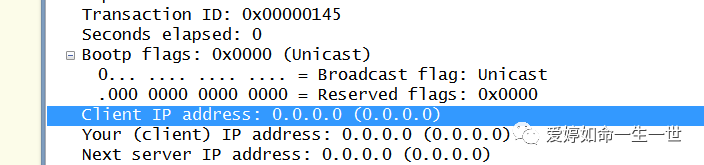

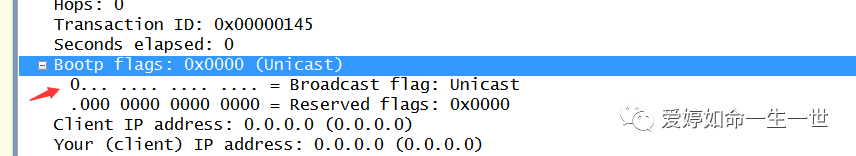

bootp flages 的字段中，一共有16个比特位，高位变为0代表了客户端要求服务器以单播的形式发送回应报文；高位变为1要求以组播形式发送

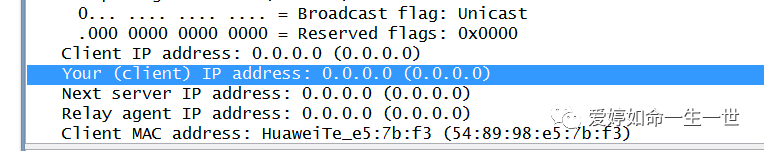

Cleant IP 客户端的IP地址
Your client IP 服务器准备给客户端的地址

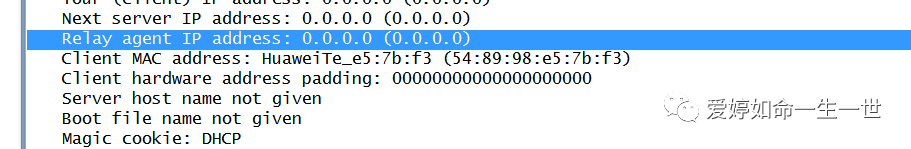

Next server ip 下一个查找的DHCP服务器地址
Relay agent ip 最后一个经历过DHCP中继的地址
ser hostname 服务器的主机名

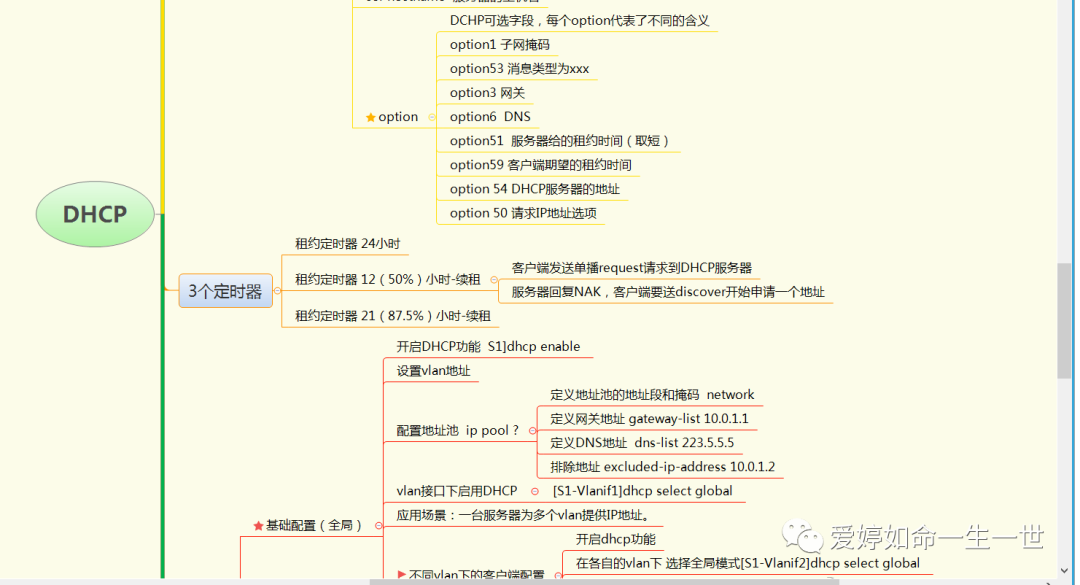

Option DCHP可选字段，每个option代表了不同的含义，也是一个单独的个体。

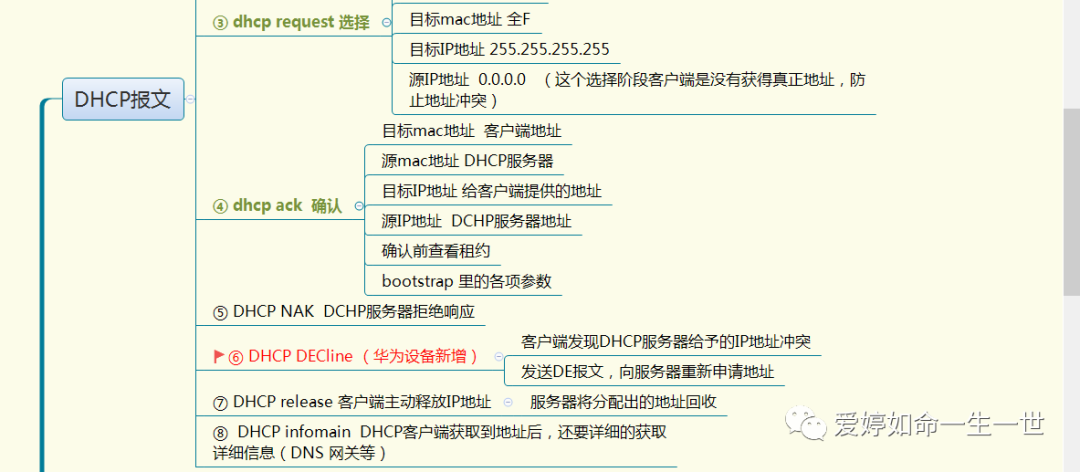

除了报文4部曲外，DHCP一共8种报文：
NAK报文，表示DHCP服务器拒绝响应客户端请求

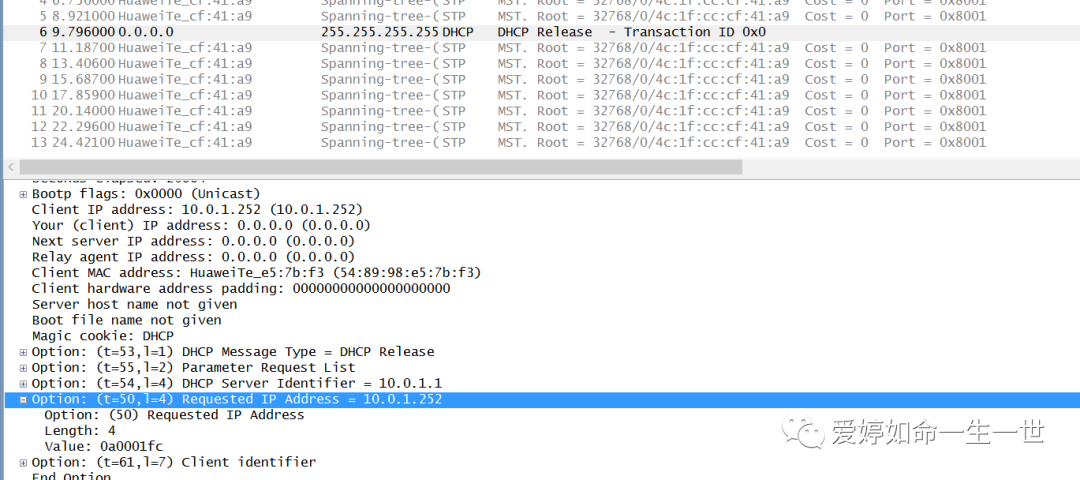

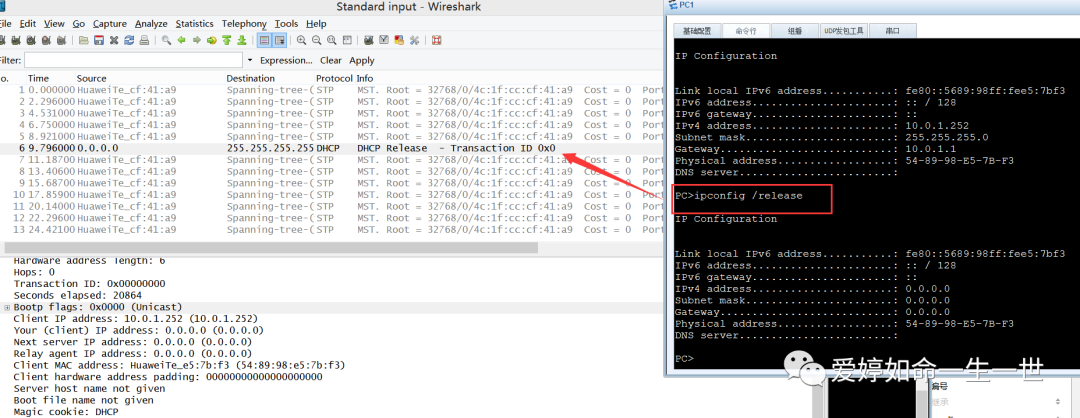

DHCP release 客户端主动释放服务器分配的IP地址 演示
在客户端上执行PC>ipconfig /release
和renew（重新获取）有一些区别
这个报文的意思就是一旦客户端释放地址，DHCP就会将option50里的地址回收

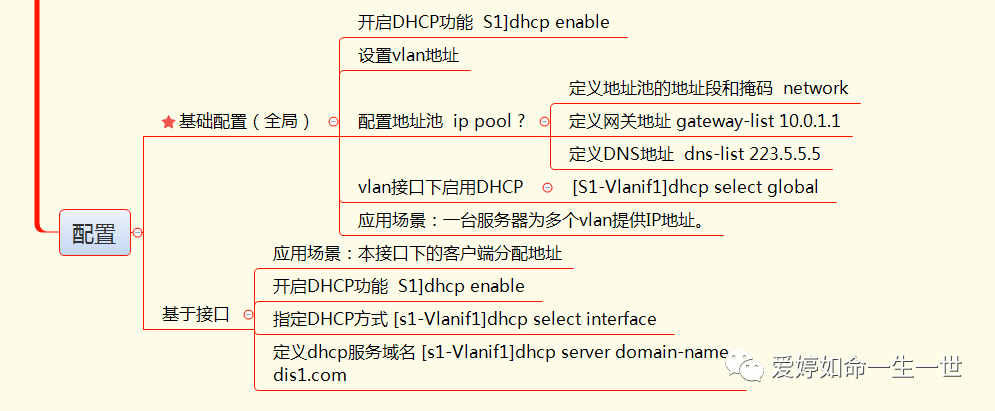

基于接口DHCP配置演示
用的没有全局场景广泛。

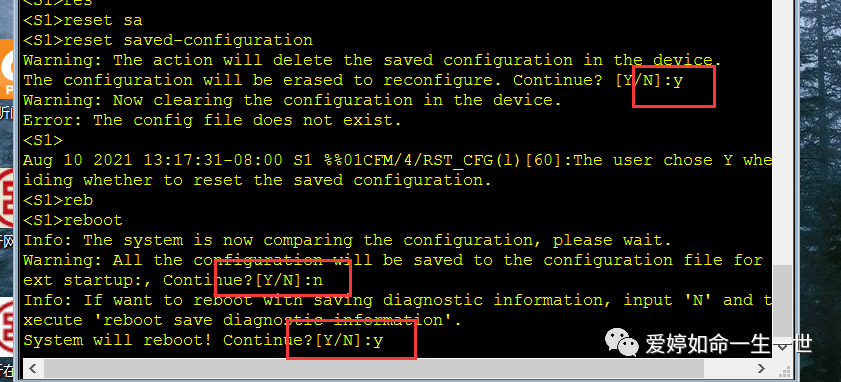

先清一下之前的配置<S1>reset saved-configuration
按照之前的拓扑
开启dhcp功能S1]dhcp enable

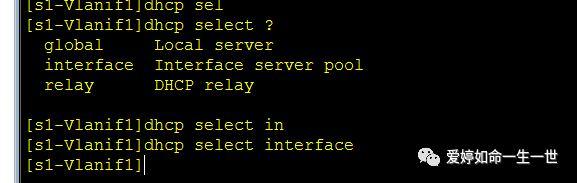

指定dhcp方式[s1-Vlanif1]dhcp select interface

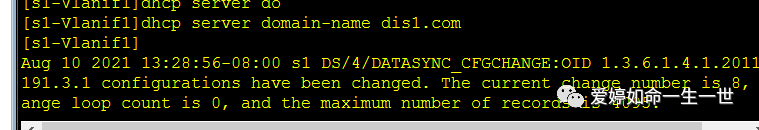

定义dhcp服务域名[s1-Vlanif1]dhcp server domain-name dis1.com
配置完成
回到全局配置中

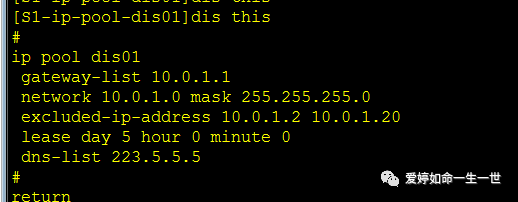

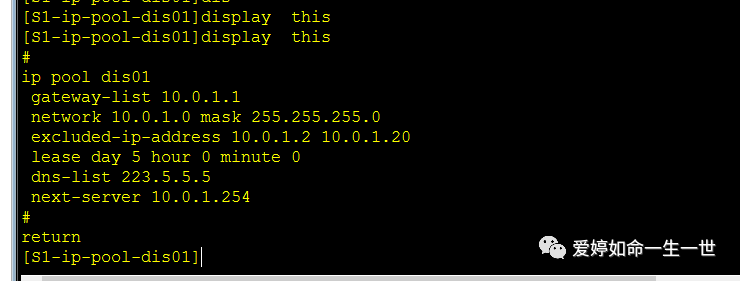

修改租约时间，默认租约时间是24小时，这里我修改了租约时间为5天

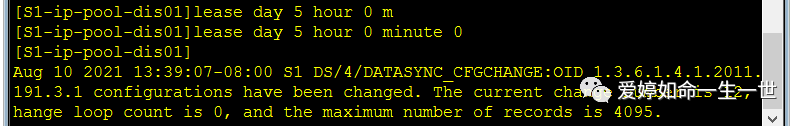

[S1-ip-pool-dis01]lease day 5 hour 0 minute 0

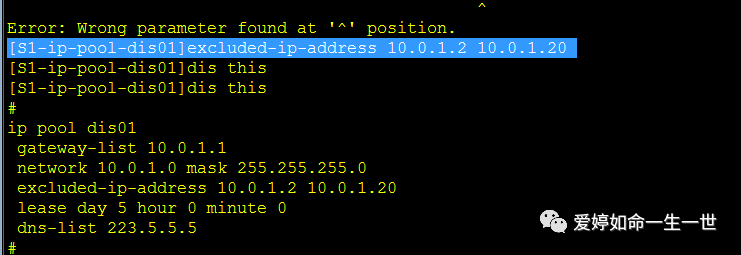

在企业内网中存在这服务器，有一些IP地址固定地被服务器所使用，管理员通常不希望这些地址被分配出去。
这里举例为10.0.1.2到10.0.1.20这些地址不分配
[S1-ip-pool-dis01]excluded-ip-address 10.0.1.2 10.0.1.20
或者你定义了网关地址自动排除这个网关地址

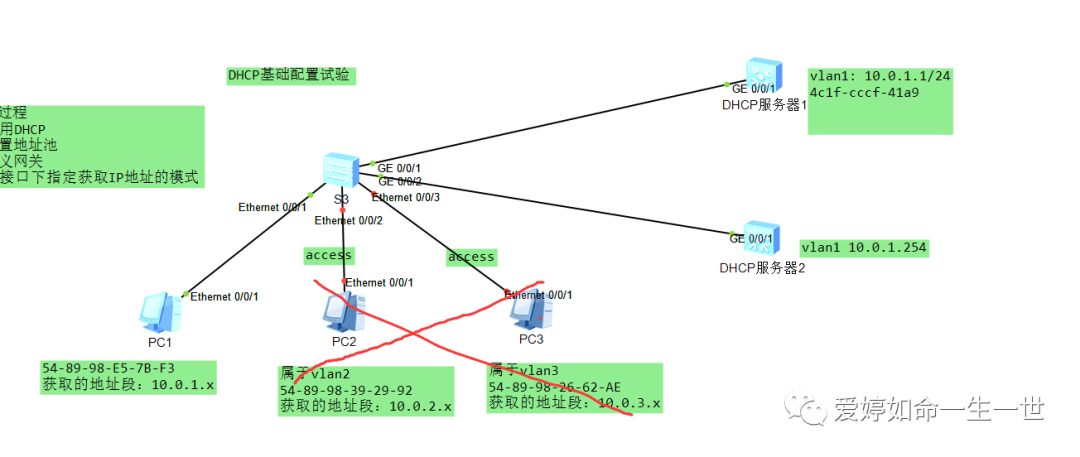

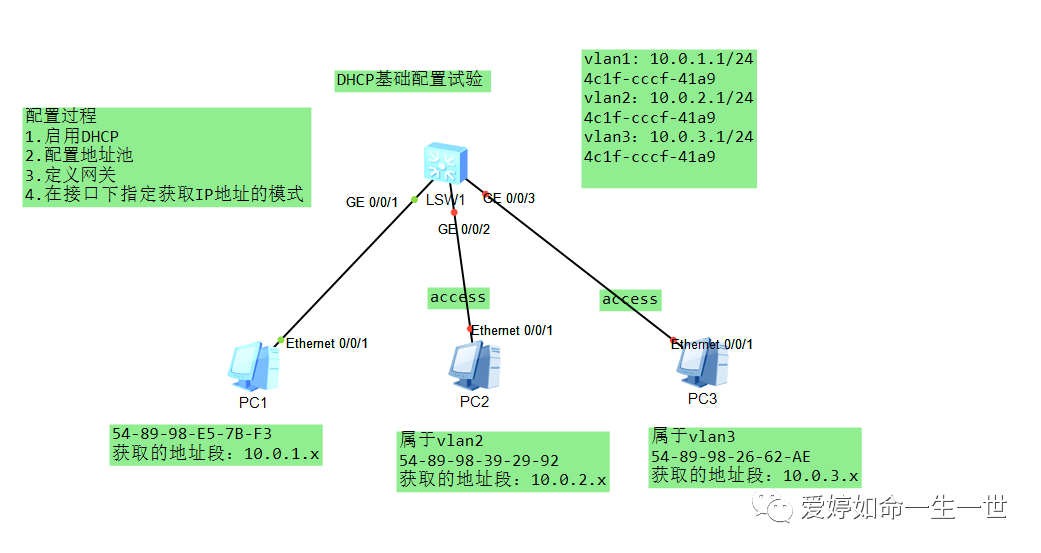

在企业内网中存在不同的vlan，那么这样分布的客户端如何配置？拓扑如下

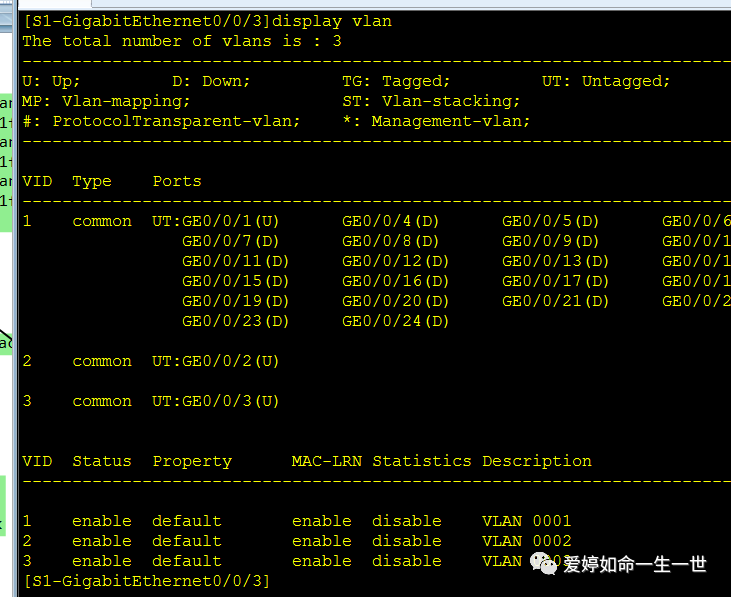

先建立vlan，并加入端口

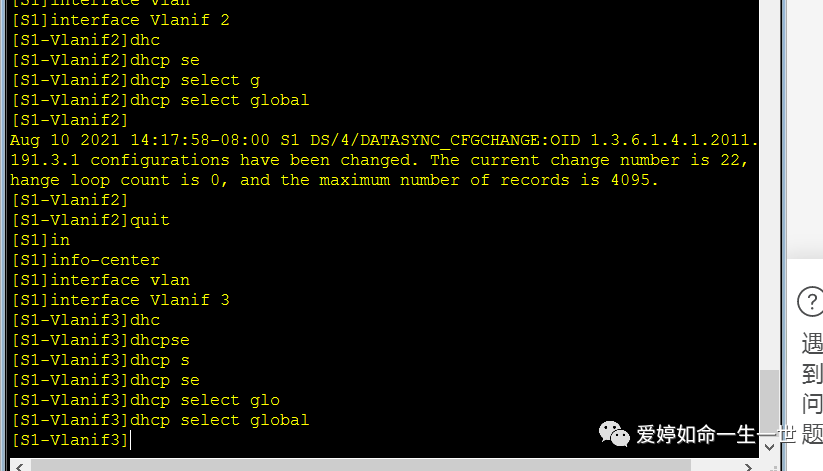

在vlan2和vlan3下配置 全局的dhcp方式
[S1-Vlanif2]dhcp select global
[S1-Vlanif3]dhcp select global

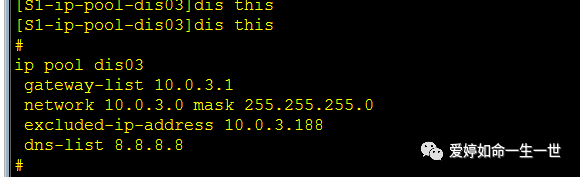

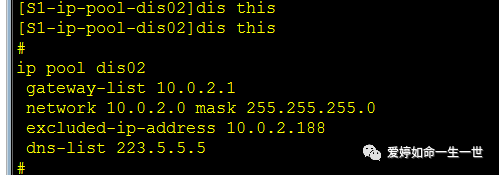

针对不同的vlan建立不同的地址池

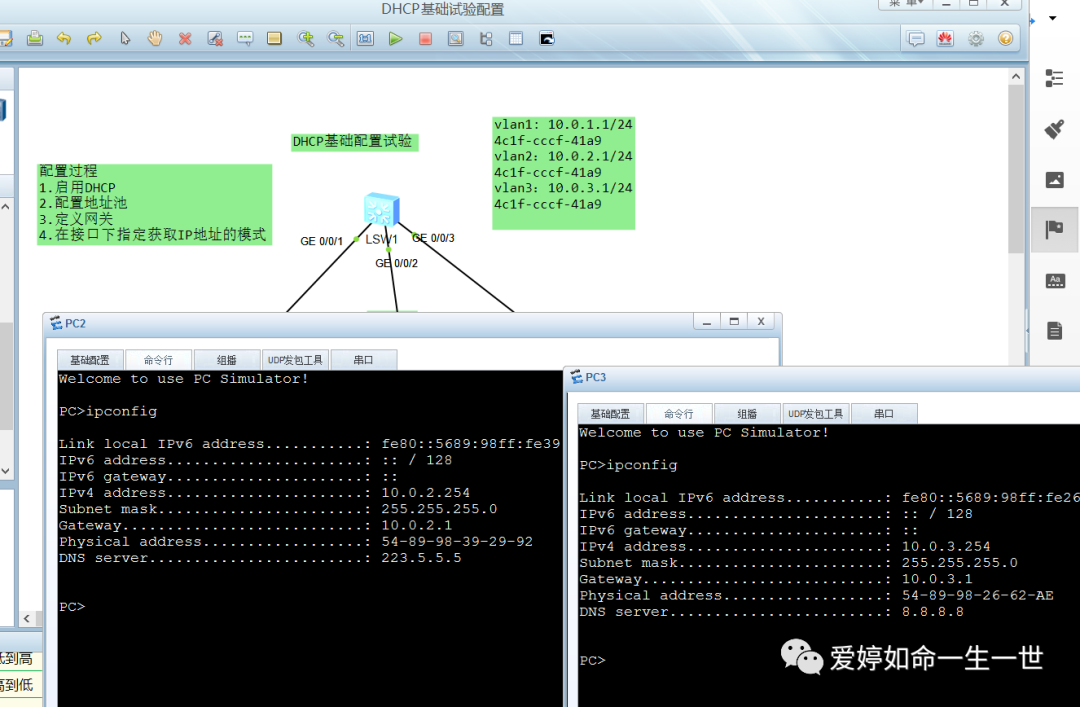

最终每个vlan下的客户端获得地址
DHCP负载均衡配置
基础DHCP配置不在讲解
两个DHCP服务器划分不同的地址池，并且vlan1下 全局使能。
互相指向对方的地址

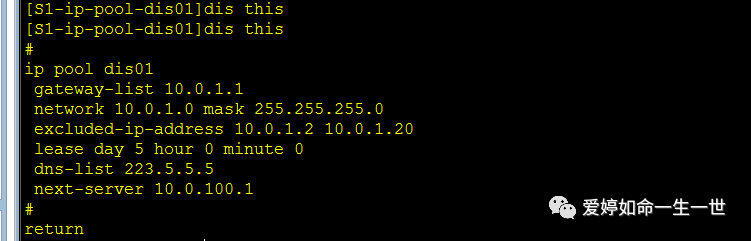

[S1-ip-pool-dis01]next-server 10.0.100.1

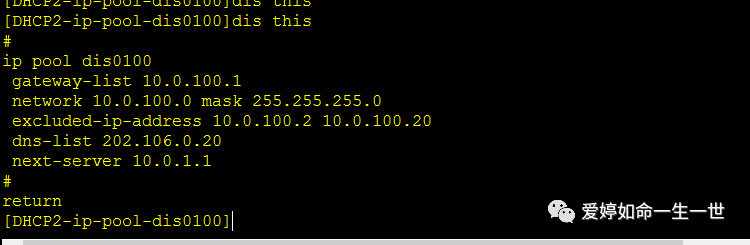

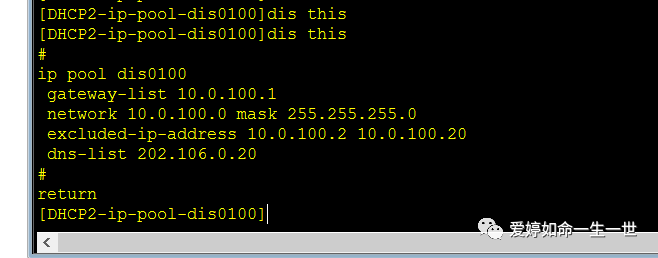

[DHCP2-ip-pool-dis0100]next-server 10.0.1.1

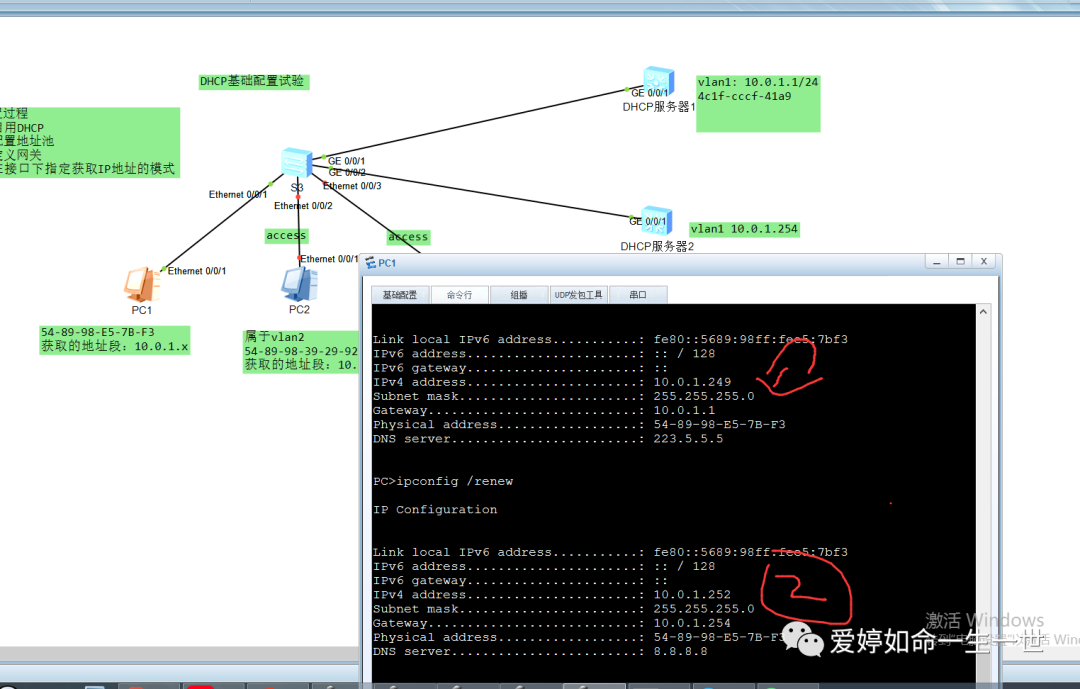

通过客户端获取到的IP地址，能知道是谁提供的

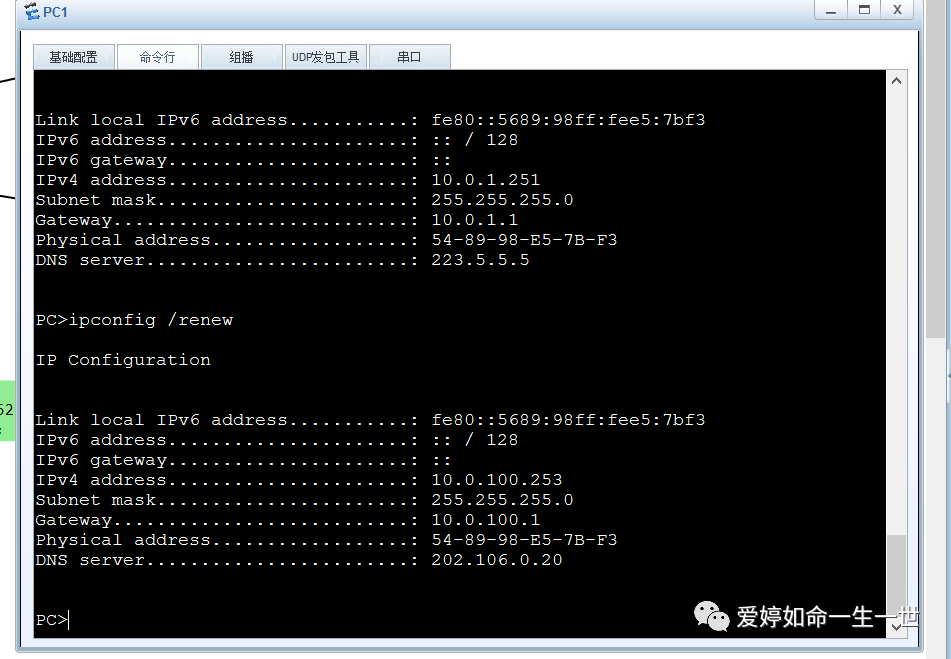

在不停的renew下，客户端获取到了来自不同DHCP服务器的分配地址，获取到的地址是一边取一次的规律
在实际的的企业组网中，应该是同一个网络内的负载均衡，

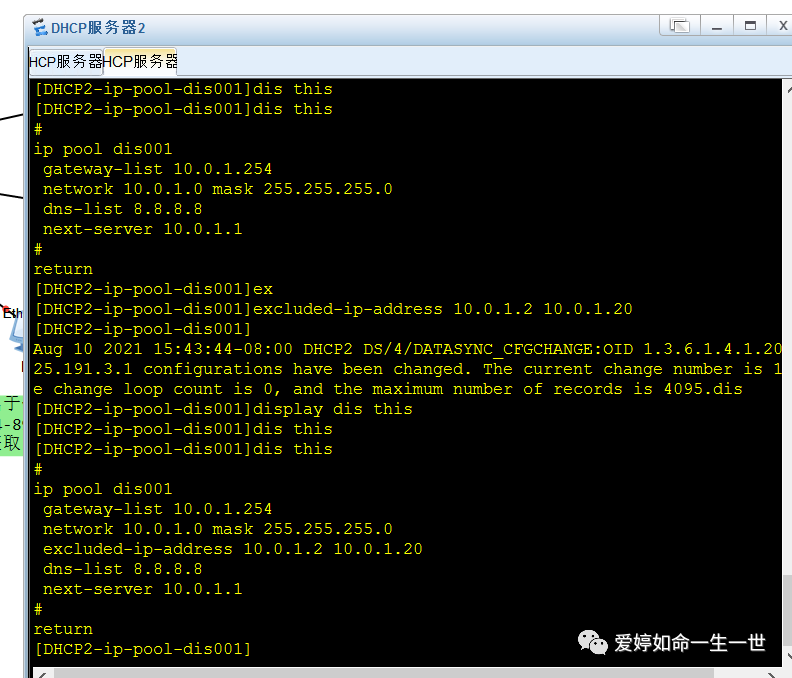

这里只需要改一下地址池里的地址和next server

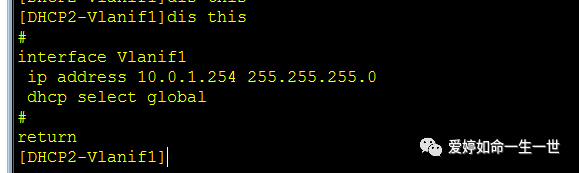

别忘记在vlan1下使能全局的DHCP

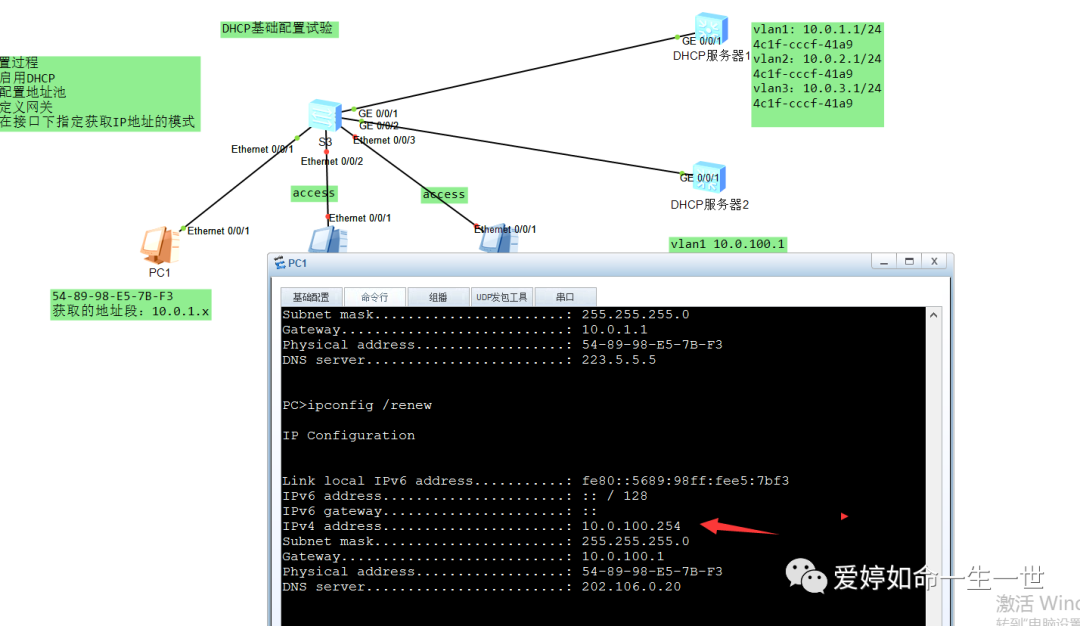

最终客户端获取地址，形成了DHCP的负载均衡，从DNS和网关地址不同可以分辨
DHCP中继

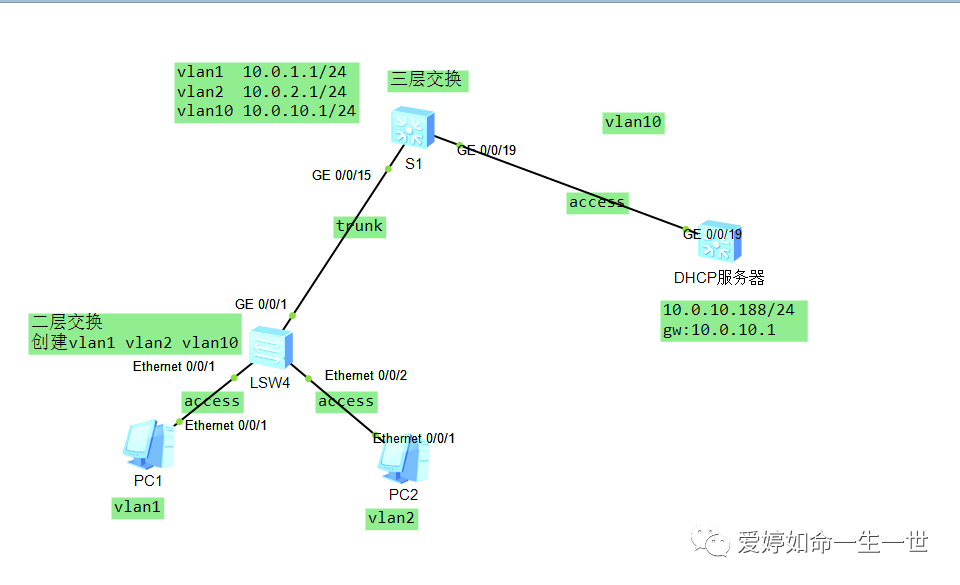

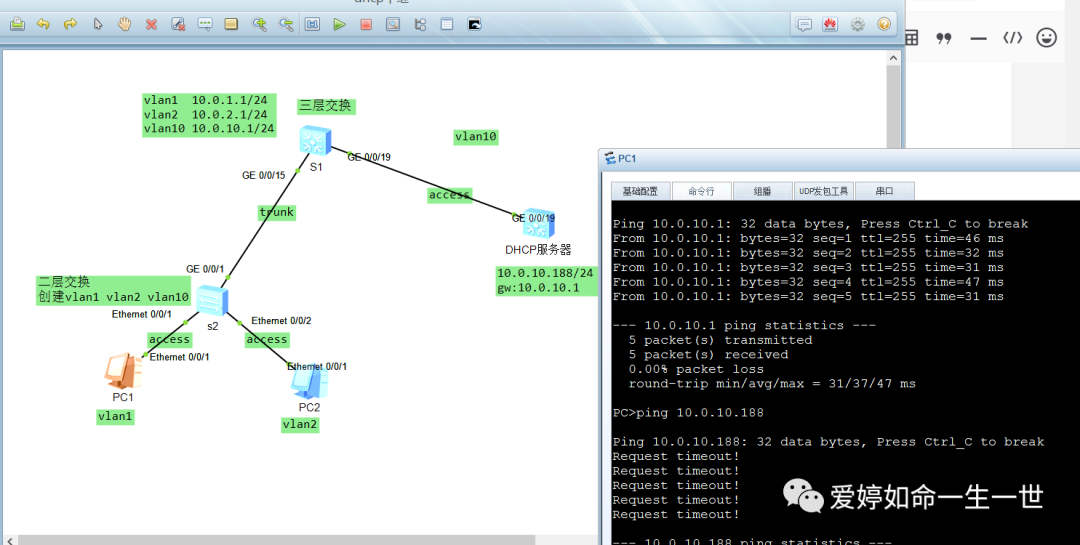

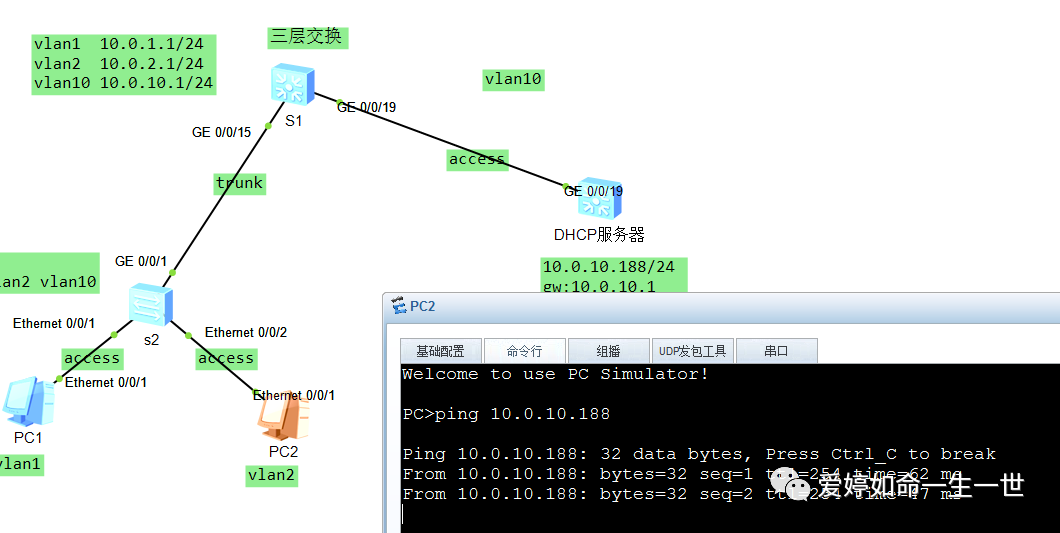

DHCP中继试验拓扑
具体配置如下：
二层交换中创建vlan1,vlan2,vlan10,连接的客户端的端口设置成access；机联口设置成trunk；
三层交换上创建 vlan 10;15号口设置成trunk;19号口设置成access,并加入到vlan10中; 并且vlan1 vlan2 vlan10 启用三层vlanif接口。
DCHP服务器上创建 vlan10 ; 创建vlan10的地址；19号口设置成access并加入到vlan10中；以上三步为基础配置，不在分享。
DHCP服务器上部署
开启dhcp服务
dhcp enable
配置地址池

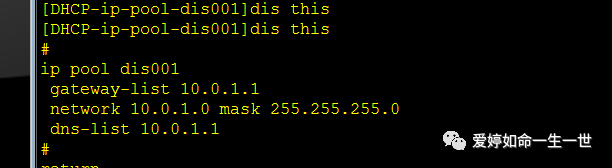

[DHCP]ip pool dis001

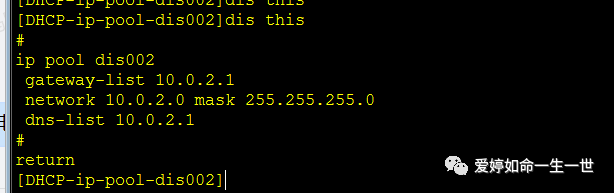

[DHCP]ip pool dis002

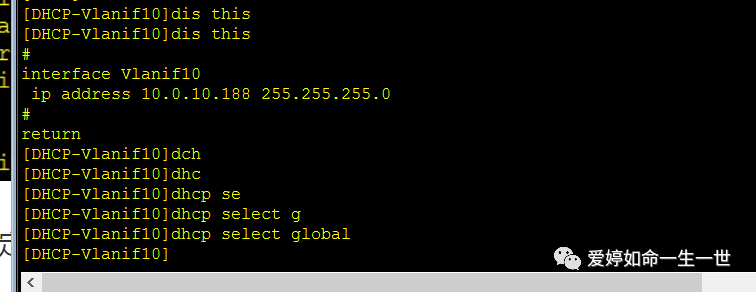

在vlan10下指定 dhcp的全局模式
到此为止，DHCP基本配置就结束了
但是，我们来看下通讯

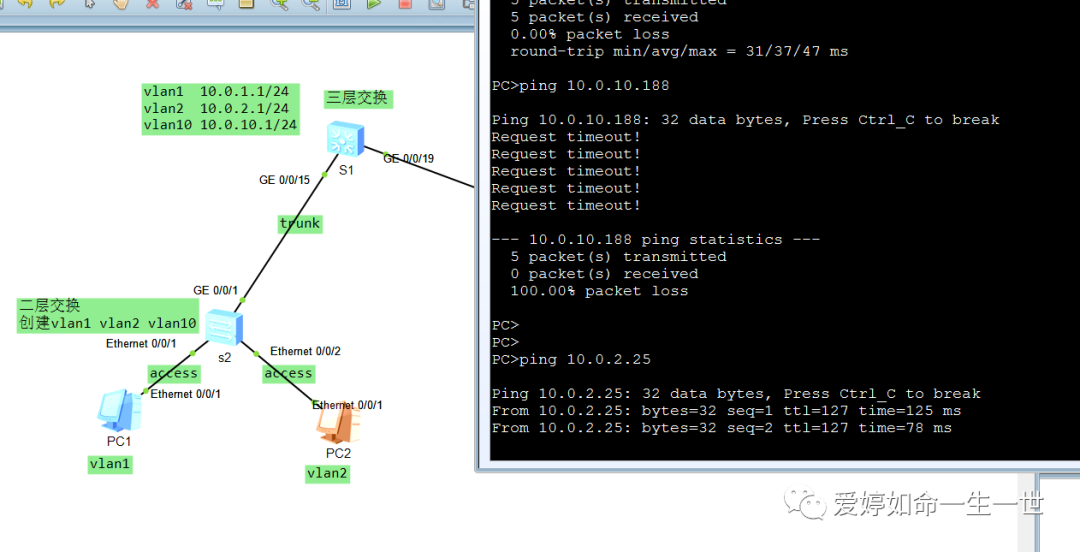

由于s1启用 vlan1. vlan2 . vlan10的三层接口。PC1和pc2双方的可以互相通讯(pc1.2目前是静态IP)
客户端到DHCP服务器通讯出现了问题，涉及到了路由技术
需要在dhcp服务器上设置一个回程的静态路由即可

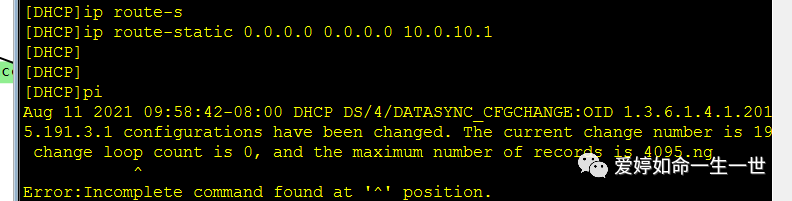

[DHCP]ip route-static 0.0.0.0 0.0.0.0 10.0.10.1

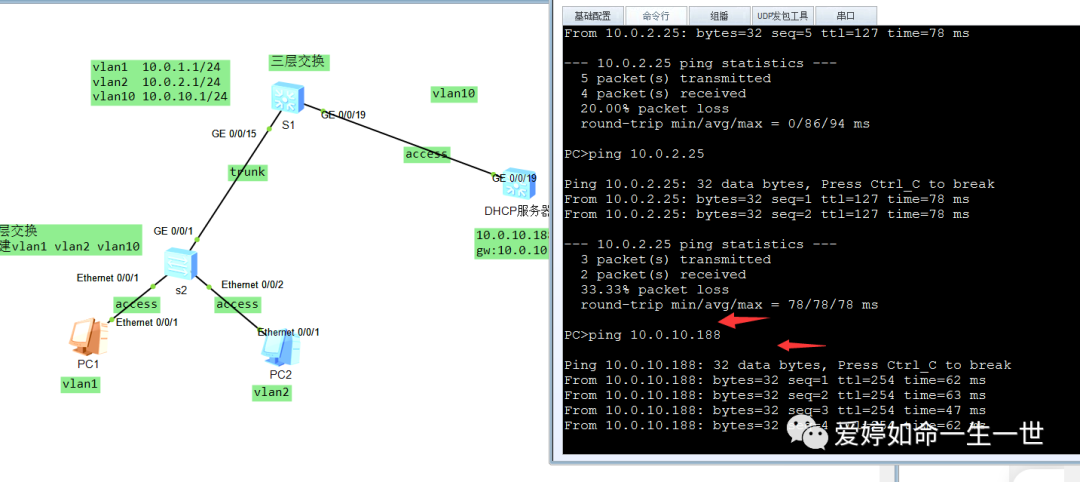

双方通讯正常
目前，所有客户端都能够与DHCP服务器取得通讯。
接下来解决三层不转发广播的问题（DHCP_discove属于广播）-----DHCP中继：将广播转发成单播。

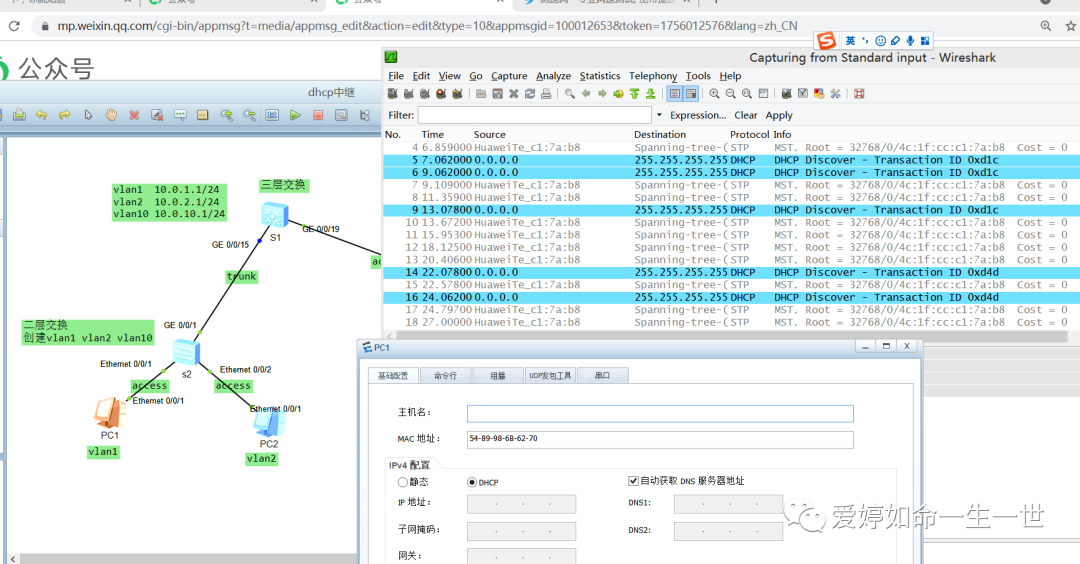

在不配置DHCP中继前，分别抓取三层交换机的G0/0/15和19号端口，客户端采用DHCP方式获取，观察目前的报文情况
如图所示：15号端口中出现了discove报文
说明dhcp广播是无法穿越三层。

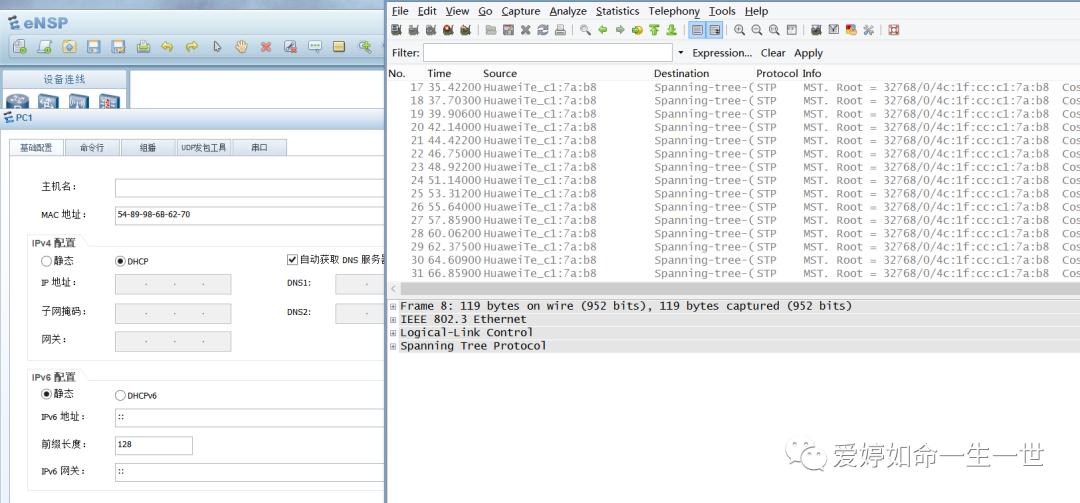

如图所示：19号端口中除了STP报文没有其他的报文。
说明dhcp广播是无法穿越三层，从拓扑中可以看到，vlan10和vlan1 2不在同一个子网中，需要转发必须要经过路由功能，路由是不转发广播的。
DHCP中继配置，针对这个拓扑图，一定要配置在三层交换上，很多人认为是在DHCP服务器上创建，这是错误的！
第一种配置方式：
现在三层交换机上开启DHCP功能
dhcp enable
在vlan1下选择 中继

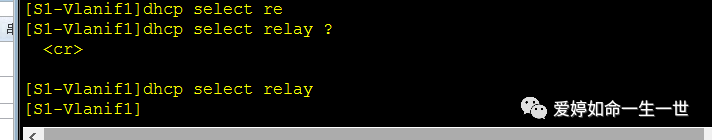

[S1-Vlanif1]dhcp select relay
意思就是明确通知客户端自己不是DHCP服务器，将客户端的请求转发给真正的DHCP服务器
因为discove的报文中目标mac地址和目标ip地址都是广播和任意地址，因此，需要在三层交换机下指定谁是dhcp服务器。

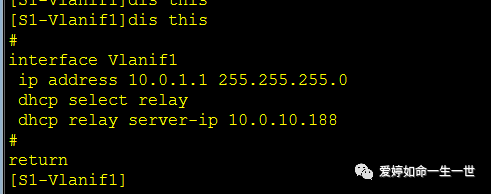

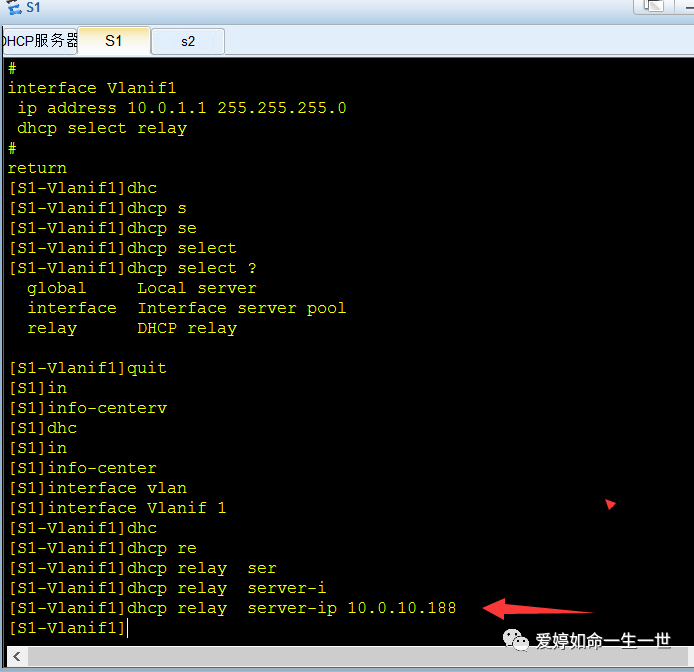

[S1-Vlanif1]dhcp relay server-ip 10.0.10.188
测试客户端能够正常获取IP地址，按照配置可在vlan2下配置

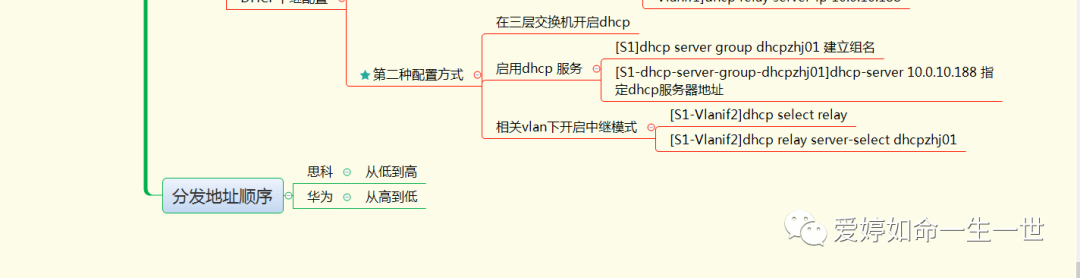

第二种配置方式：（华为官方推荐）
好处在于根据dhcp server的名字，来更好的引用
也是在三层交换机上操作，先开启DHCP功能
在全局模式下启用dhcp 服务组的名字

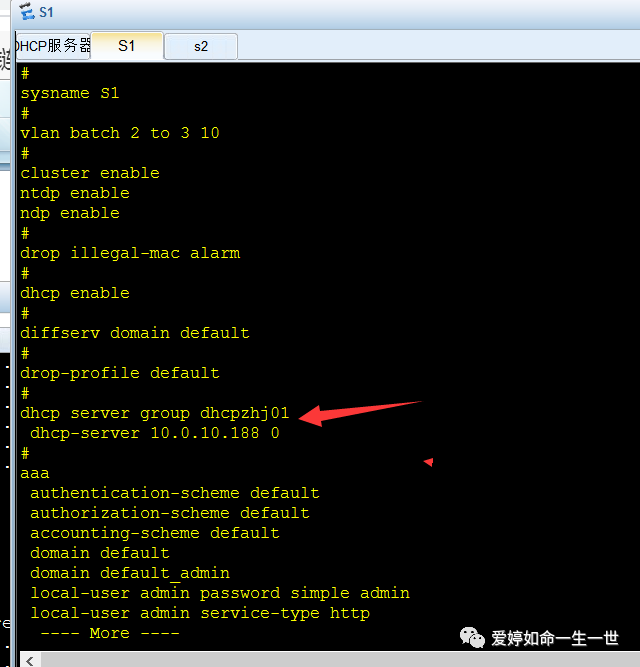

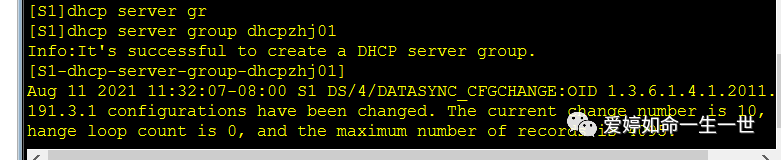

[S1]dhcp server group dhcpzhj01
指定DHCP服务器地址

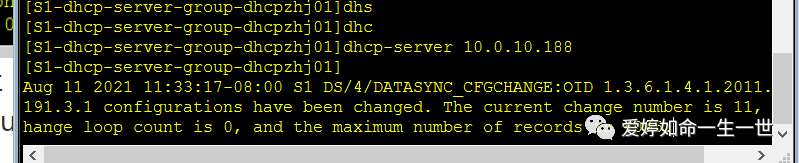

[S1-dhcp-server-group-dhcpzhj01]dhcp-server 10.0.10.188
在相关vlan下，启用dhcp中继
dhcp select relay

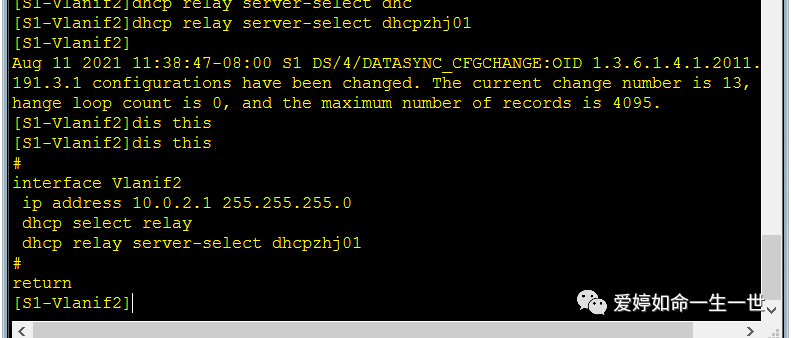

[S1-Vlanif2]dhcp relay server-select dhcpzhj01
华为推荐第二种方式在于当vlan众多时，只需要调用一个dhcp服务名，当dhcp服务器发生变化，只需要改组名里的地址即可
