虽然目前IPv6技术逐渐普及，将来每一个网民都会有一个合法的公网IP地址，众多的VPN技术和NAT技术渐渐的会退出历史舞台，但是需要时间！我绝对相信祖国在网络时代不会被任何人欺负！！
GRE机制特点
1.对网络传输载体设备处理能力要求不高！
2.支持多种三层协议！
3.具有一定的检测性。
这也是在企业中一些基础浅层应用里GRE协议往往会起着较大的作用
设备处理能力方面
举例两种典型基础协议来说明GRE协议：
①Dot1Q：干道协议，可以穿透VPN。
②ISL:交换内链路协议，思科的私有协议。
这两种协议本质上最大的区别ISL协议属于包裹报文改变报文结构，而Dot1Q属于嵌入式改变报文结构。
这样，我们可以分析出GRE为何简单了，因为从难度上来看：包裹<嵌入式的！
就是因为GRE协议的机制过于简单，所以对于网络的两端设备的载荷要求能力是特别的低！
GRE可以支持多种三层协议。
支持ipx nowell等......这种网络协议已经淘汰，我也知之甚少。
就是因为GRE协议对三层IP协议契合度非常高！配置也简单，所以针对华为设备在构建网络架构时成本会非常低，很多路由器设备都支持！而思科设备只是K系列的才能够支持。
具有一定加密性
安全性肯定会比在透明传输要强一些！

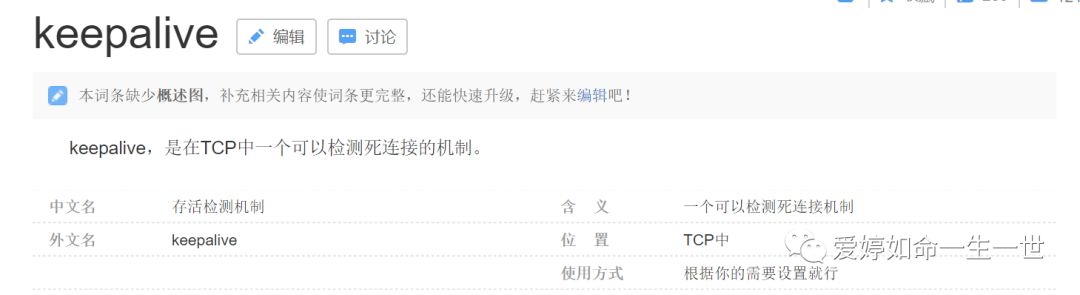

在VPN网络中，最终的网络架构一定是点对点的网络拓扑！两者之间一定有一条虚拟的线路，谁也不能保证这条虚拟链路是永久存在的！因此VPN检测机制是必要的！GRE检测机制就是keepalive这个协议！这个协议可是常常应用在BGP网络之中！
GRE工作原理

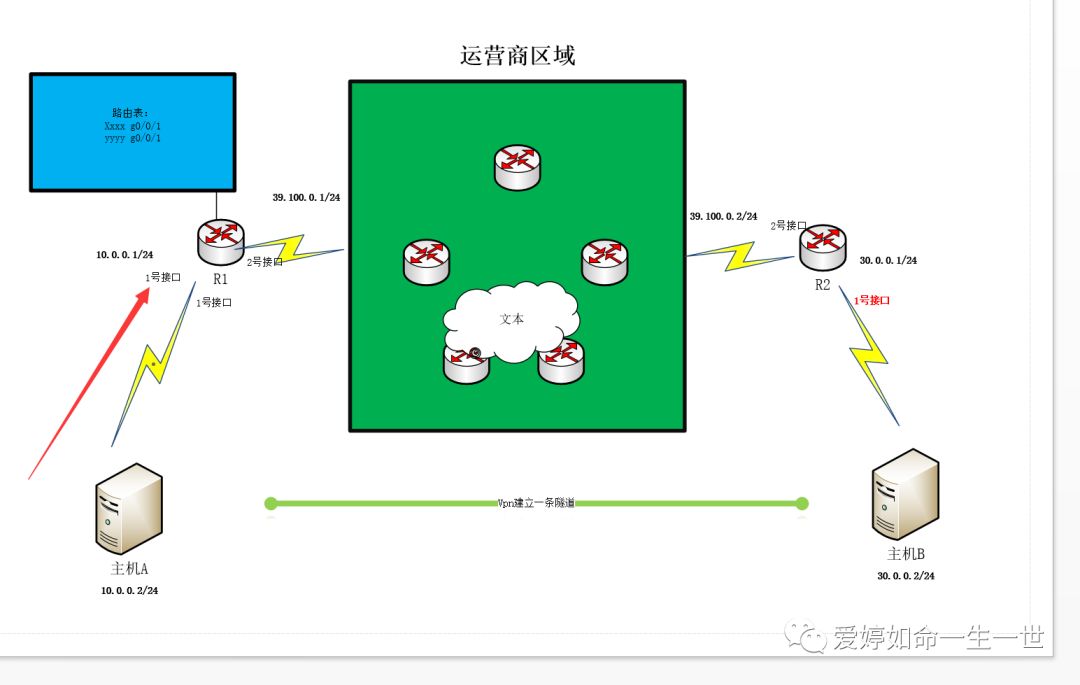

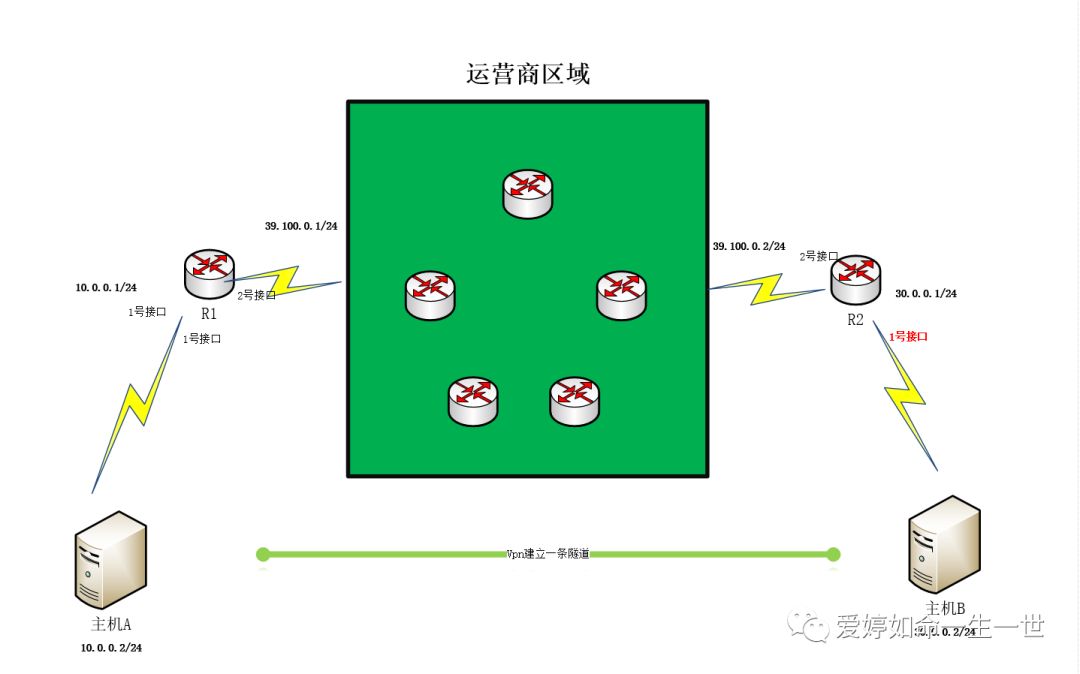

如图所示：抛开NAT转发技术，部署VPN首先会建立一条“隧道”！当来自主机A的数据进入R1路由器的1号接口。
GRE配置完成后，当来自主机A的数据进入R1路由器的1号接口，网络在全部通畅的前提下，IP报文的头部一定是30.0.0.2。R1路由器接到主机A的数据，首先一定是取出数据报文中的IP地址，进行匹配路由表，从而进行是否转发！！即使你GRE配置完成，隧道建立成功！按照路由器的工作原理，R1也不会查看GRE的配置，还是按照路由表的转发寻找出接口！因此，我们可以认为路由器不会对所有的流量进行封装GRE，要对感兴趣流进行封装！缺省情况下，路由设备会对进入的流量进行判断是否加密封装！
路由设备如何发现感兴趣流
分析思路：
1.保持路由转发原理。
2.判断GRE流量--根据是否为隧道接口。
3.最终转发流量通过物理接口转发。

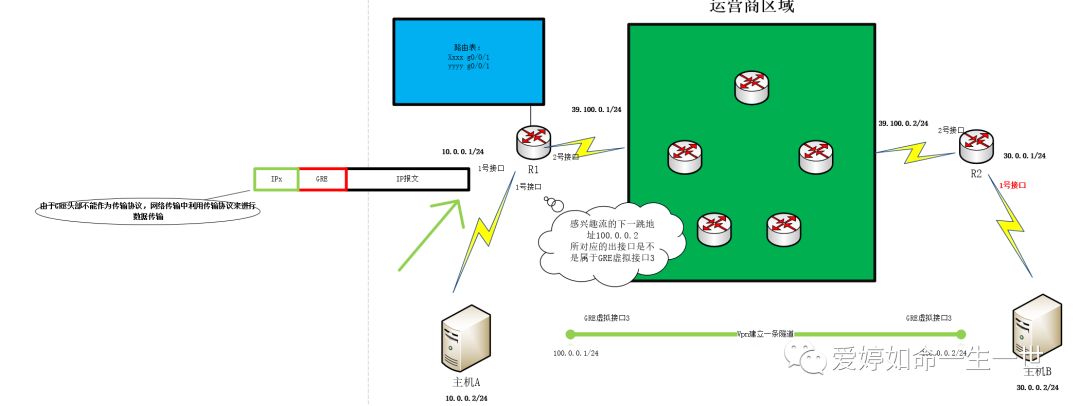

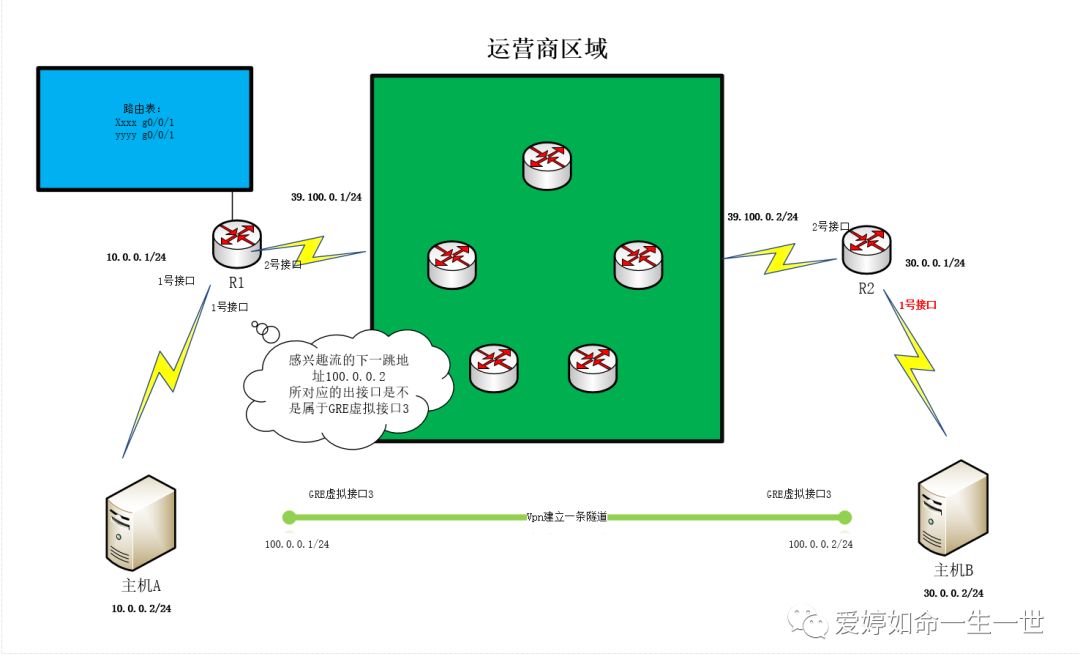

在遵守路由转发的工作原理前提下，我们配置GRE的时候，会配置两端的地址！如图所示：隧道的两端配置的地址是为感兴趣流做准备！我们通过配置静态路由，来实现主机A到主机B的隧道的表面连接。从主机A上来看：感兴趣流的下一跳地址一定是100.0.0.2 ，因此这条路由条目在路由设备中是存在的，来自主机A去往主机B的数据流在经过R1的时候，这条路由条目是存在的！
设备判断数据流是是否为感兴趣数据流，主要依靠出接口是不是属于GRE的虚拟接口（隧道接口），最终路由器通过路由转发表发现这个下一跳地址对应的是（隧道接口）虚拟接口，就认为这些数据需要封装GRE协议，其他数据对应的接口为普通的物理接口，按照正常流量转发！
记住数据是离开路由设备进行封装，从客户端发出是纯净的IP报文！
设备判断数据流是是否为感兴趣数据流，主要依靠出接口是不是属于GRE的接口。
GRE封装原理
GRE中文翻译：通用路由封装协议 ！从字面上来看，通用路由封装协议，封装的是什么？
在大部分企业中所应用的三层协议是IP报文，因此，我们可以认为GRE所封装的对象一定是网络层三层网络协议！

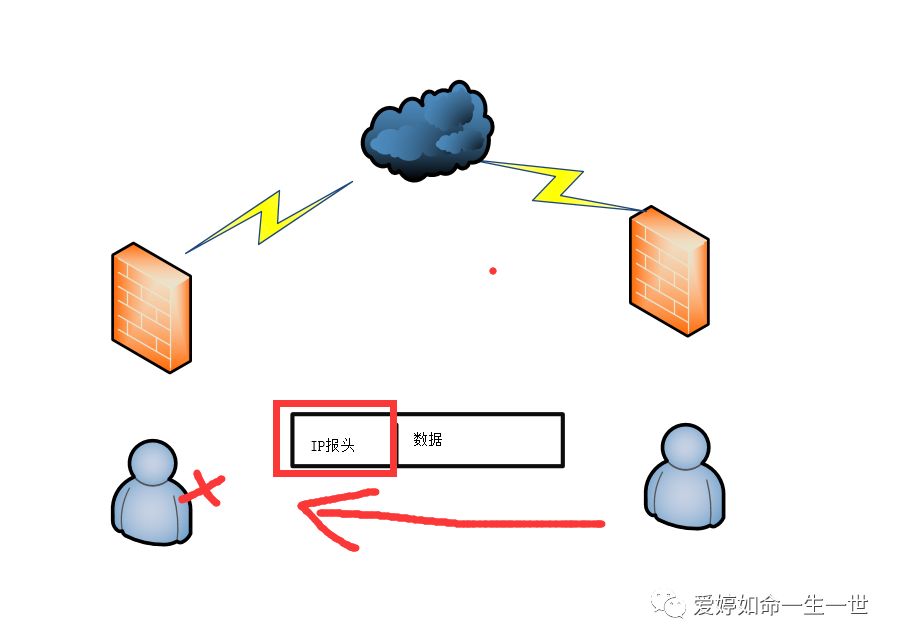

GRE本身就是一个协议，它的作用就是给IP报文“穿上马甲”，但是这件马甲可不是随意乱穿的！这个“马甲”穿不好会导致对方主机不认！（目标IP不是自己的）VPN的核心技术就是改变了报文的结构！
这里的封装必须是严谨的！大学里我们学过网络封装技术，那时候老师跟我们讲过，但凡一种网络封装技术，其基本的构成要素分为三个部分:乘客协议，封装协议，运输协议！
GRE头部的随意添加会导致报文结构发生变化，因为GRE头部并不是IP协议，即使封装成功，对端的路由设备是不认这个头部的，会丢弃这个报文。因此，协议开发者会在GRE头部前面增加一个ipx的IP报文。
对端设备如何判断GRE流量
不管怎样封装，IP报文的头部不会变，解封装后查看IP报文头部的目标IP地址是自己虚拟接口的地址！就可认为这是封装了GRE协议的报文流量。
接下来，路由设备会剥离运输协议---ipx（这里我举例是IPx 不要跟真正的IPx协议搞混），露出GRE协议，在通过GRE协议拆掉GRE报头，这样就一步步拆掉，露出真正的数据！
当时我有个疑问，既然这样一步一步的解封装，还不如一下就拆开，用的着这么麻烦吗？

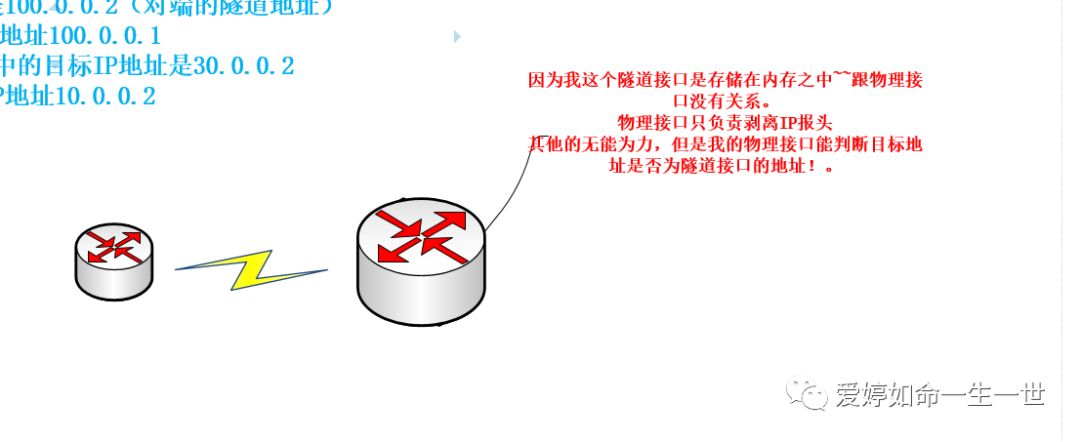

如图所示：这就是解封装的流程.......
总结
封装过程：
①收到某个协议（这里不仅仅指的是IP协议，设备还会收到其他的协议）的报文，交给该协议报文处理。
②协议根据报文头部中的目标IP地址在路由表中查找出接口，从而确定如何转发该报文，若发现出接口是Tunnel接口，则对报文进行GRE封装。（Tunnel接口传输的协议不一定是GRE，可以是ipsec 等等）
③根据传输协议对报文添加传输协议的头部（原地址是隧道原地址，目标地址是隧道的目标地址。）
④根据运输协议的头部地址（隧道的目标地址），查找相对应的出接口发送最终封装好的报文。

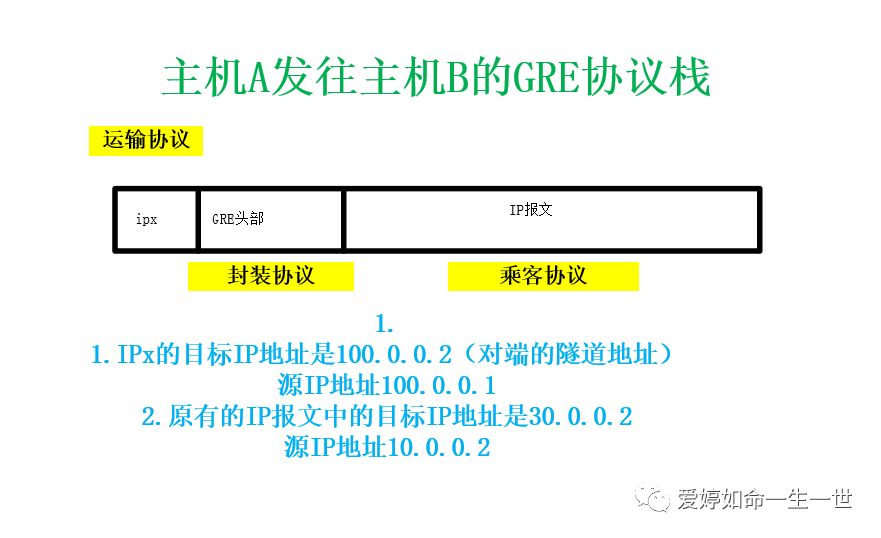

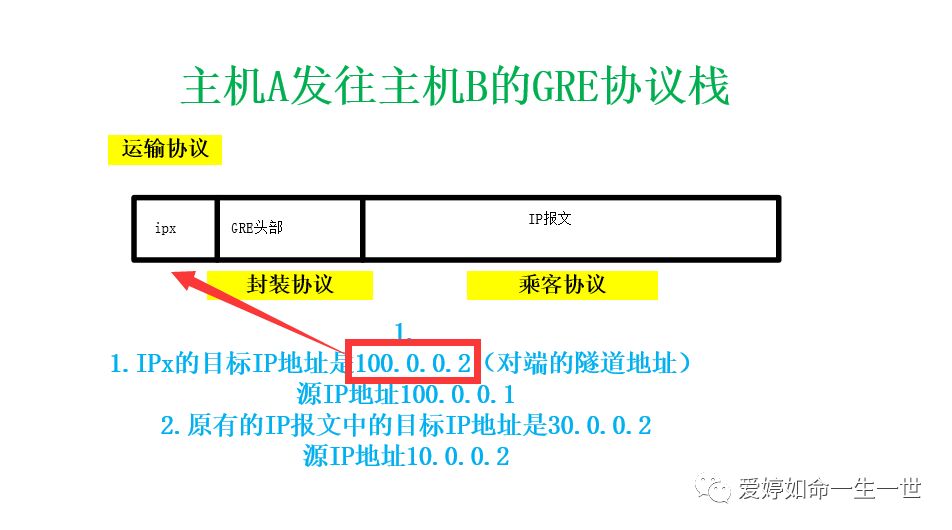

封装演示，如图所示：
主机A发送给主机B的数据（指的是IP协议），在经过R1设备时，（IP协议）数据的封装发生了变化：由于路由器的工作原理，收到IP协议，将IP头部地址取出，查路由表对照出接口进行路由转发！（若出接口是tunnel接口，路由设备会认为该报文封装是隧道协议）
解封过程：
对端设备收到报文（这个报文在对端的设备看来是标准的IP报文，设备是不知道这个报文是否为GRE封装报文，会按照正常的解封操作），根据头部的目标地址确定是否为发送到本设备的报文，如果不是并不是采取丢弃行为，而是继续查找路由表，看看属不属于其他路由设备的！如果是自己的IP地址就摘掉该协议的头部，找到其出接口。
在路由设备解封掉最外层的运输协议，最终得到原始的协议报文，对其露出的原始报文（这里的原始报文指的封装协议和乘客协议，即GRE协议和IP报文）查看目标地址，如果是自己的Tunnel接口，路由设备就会判断出这个报文是否为GRE封装，最后对原始数据进行后续的转发处理。
华为官方定义：
封装操作是通过一个逻辑接口来实现的，这个逻辑接口就是鼎鼎有名的Tunnel接口，Tunnel即隧道，从名字上可以看出这个逻辑接口就是为隧道而生，Tunnel接口上带有新IP头的原地址和目的地址信息，报文进入Tunnel接口后，路由设备会对报文封装GRE头和新的IP头。到后面就是我们前面所分析的，设备将报文通过路由传送到Tunnel接口，这里的路由传送分为两种方式：
①静态路由
②动态路由
GRE实验演示
GRE配置思路：
创建Tunnel接口。
配置隧道接口IP地址。
指定隧道协议。
配置隧道的源、目标地址。（指的本端和对端路由设备的真实物理接口地址）

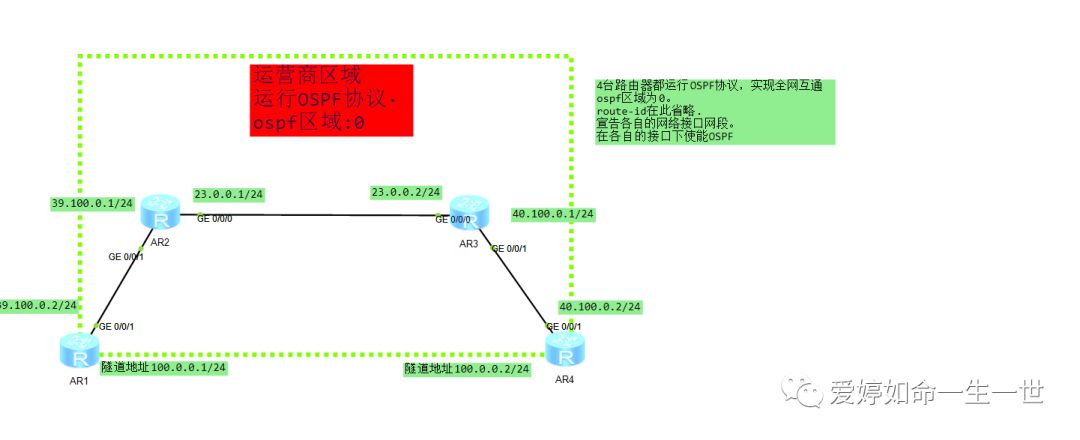

实验拓扑
图中，R2/R3路由设备为运营商角色，R1和R4进行“局域网互相通讯”时，会产生一条虚拟隧道，R1和R4两台设备根本不可能直连！走的实际物理链路就是R2-R3运营商的物理链路！
4台路由器都运行OSPF协议，实现全网互通
ospf区域为0。
route-id在此省略。
宣告各自的网络接口网段。
在各自的接口下使能OSPF。

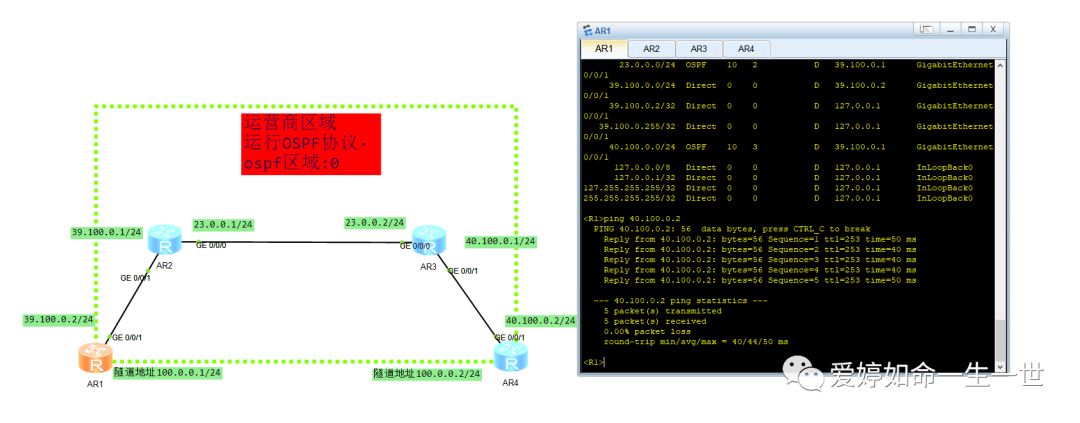

如图所示：测试R1 ping 40.100.0.2这个地址， 实现全网互通！

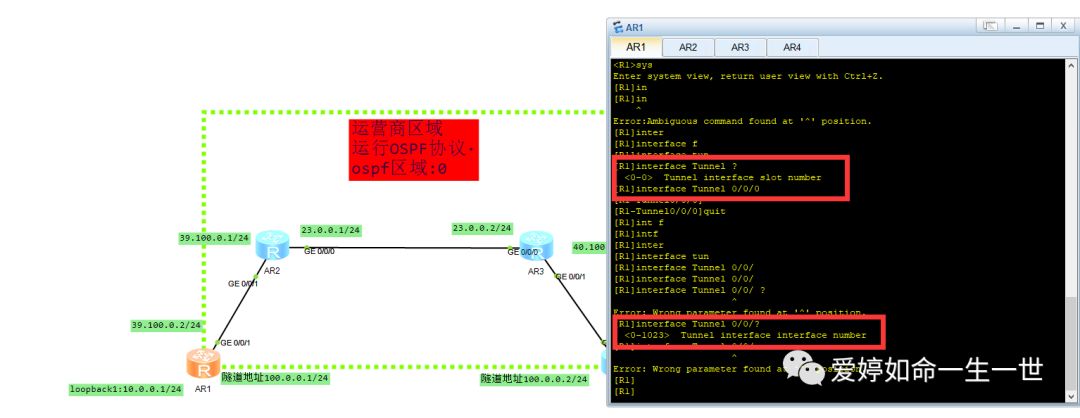

Tunnel接口创建
理解成虚拟接口，和Loopback接口等同，站在R1设备视图模式下：
在ENSP模拟器中路由设备有三个接口板槽，可以取值为0-1023个虚拟接口，跟设备的物理接口没有任何关系，这里我取0/0/0，在实际的生产环境中，配置的虚拟接口建议成对配置，这里我R1和R2的Tunnel接口都是0/0/0
[R1]interface Tunnel 0/0/0
双方都要配置，R4省略......

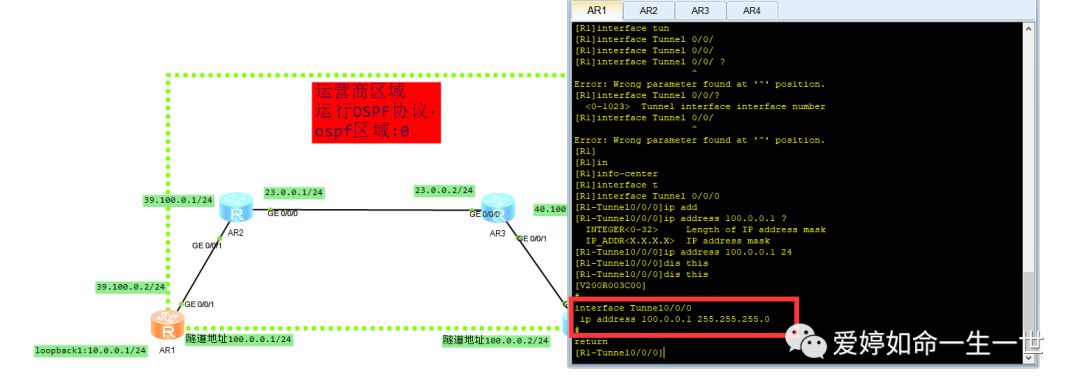

配置隧道接口IP地址
[R1-Tunnel0/0/0]ip address 100.0.0.1 24
双方都要配置！R4省略......

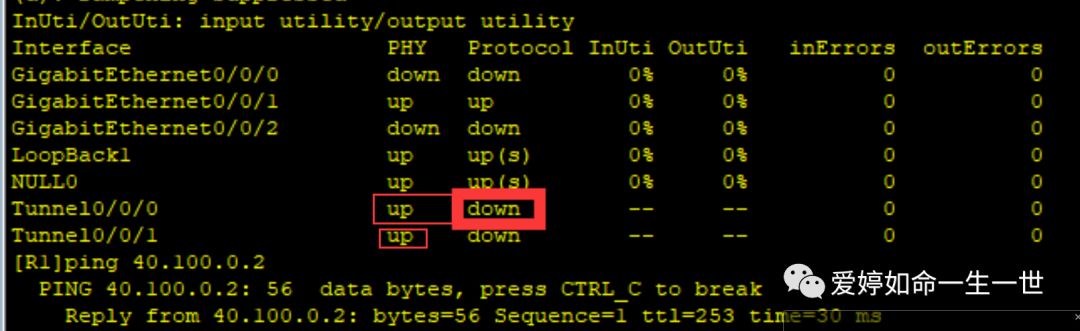

Tunnel接口地址必须配置，如果不配置IP地址，Tunnel接口就是down的状态！
Tunnel接口地址使用私网地址即可，隧道两端的虚拟接口地址并没有真正的参与报文封装，都是由真实的物理接口进行介入！

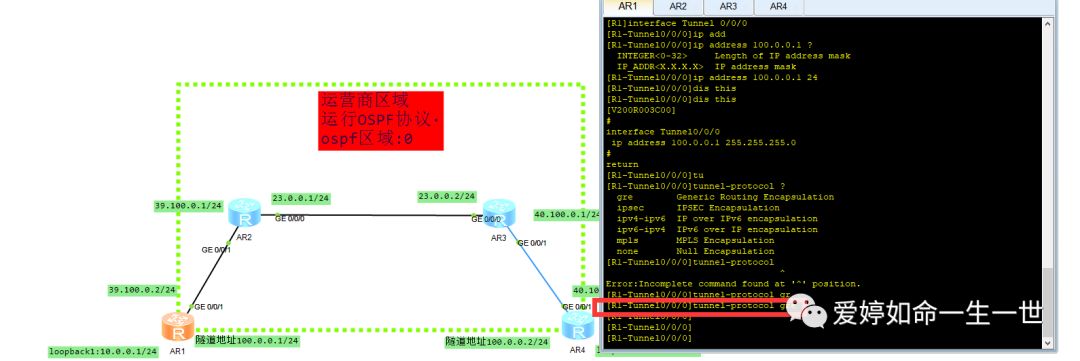

指定虚拟接口的协议类型

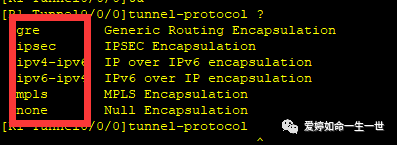

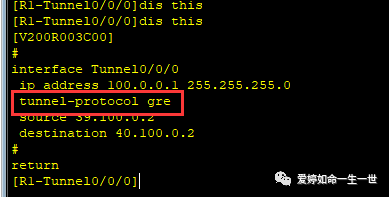

[R1-Tunnel0/0/0]tunnel-protocol gre
双方都要配置！R4省略......
我们需要一个隧道跑什么协议！这里指定的是gre协议！

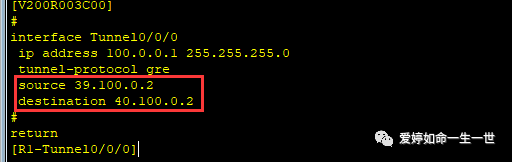

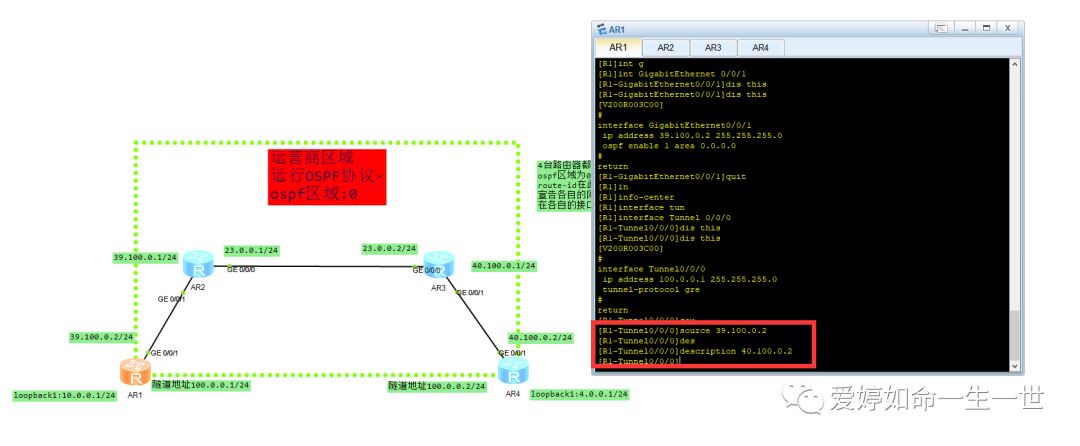

配置隧道的源地址和目标地址
[R1-Tunnel0/0/0]source 39.100.0.2
[R1-Tunnel0/0/0]destination 40.100.0.2 （一定要和描述的单词区别开来！）
因为隧道的两端地址不能够在传输中路由，要保持隧道的路由状态就要配置隧道的源地址和目标地址。其中，隧道的源地址是R1出接口的地址，目的地址是R4的入接口地址！双方都要配置！R4省略（R4的源和目标地址和R1互调）......

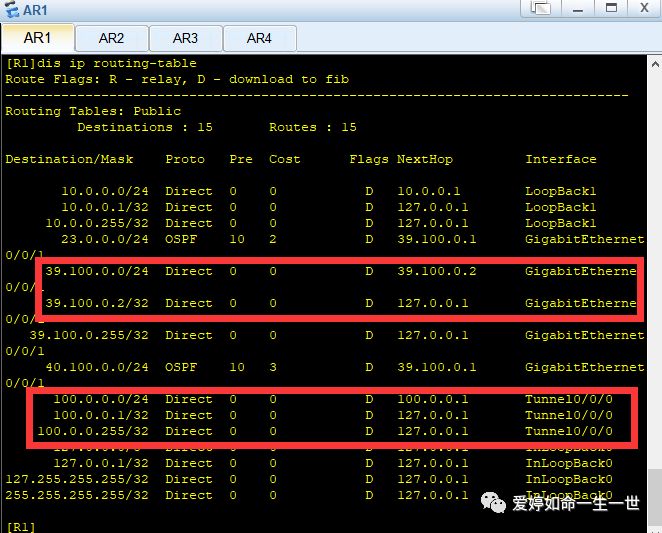

查看R1路由表：在路由表中，100.0.0.0出现在了路由表中，对应的接口是Tunnel0/0/0，39.100.0.0对应的是物理接口。
但是在R1上去往4.0.0.1的路由条目现在是不存在的！需要配置一条：

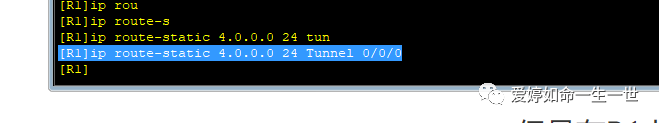

[R1]ip route-static 4.0.0.0 24 Tunnel 0/0/0
[R4]ip route-static 10.0.0.0 24 Tunnel 0/0/0（R4上也需要配置）

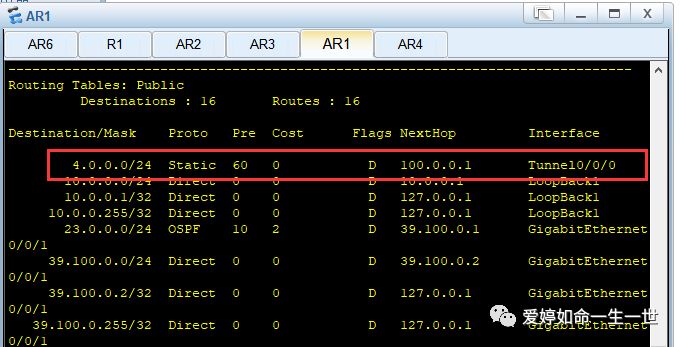

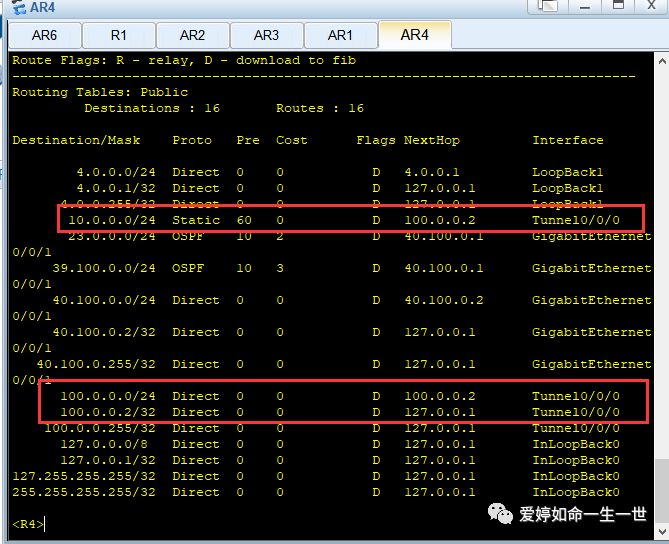

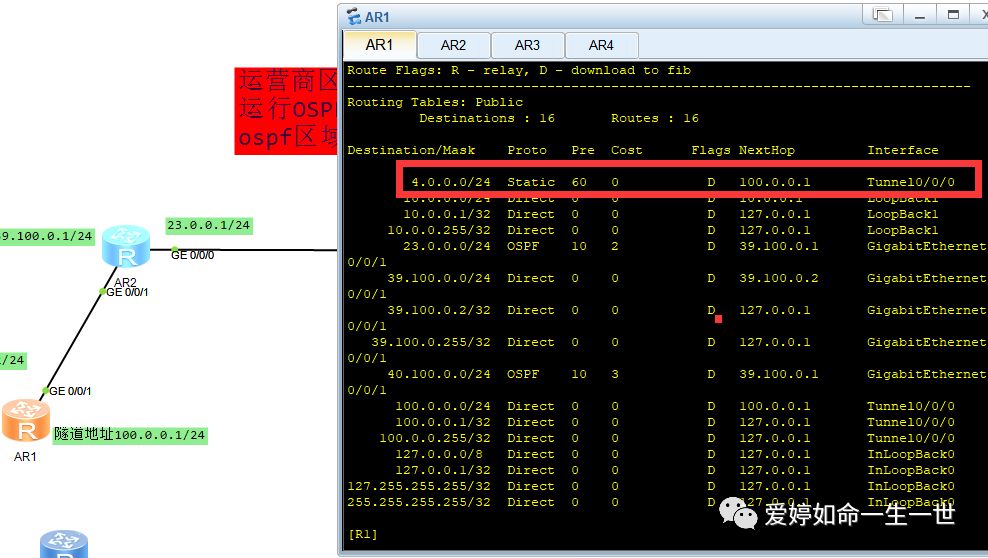

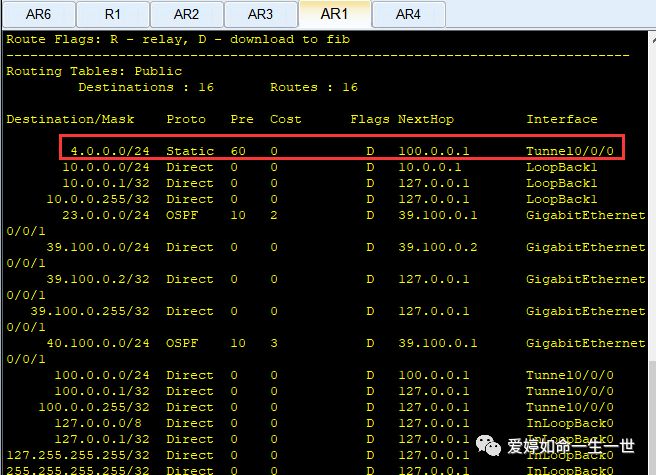

再次查看R1路由表：明显的看到4.0.0.0这条路由条目的接口地址为tunnel0/0/0
因此，R1设备收到目标地址为4.0.0.0的数据报文，R1就会将此报文按照路由转发到Tunnel接口之中，而Tunnel 0/0/0这个接口地址被我配置成了100.0.0.1/24，这样就和隧道地址对应上！
GRE协议分析
提问：
①R1上的4.0.0.0 24 的路由路由条目下一跳地址是否可以改成R1的隧道原地址？
答：是不可以的，原因在于R1的直连路由就是100.0.0.1，而这个直连路由是的地址下一跳是不可达的地址！
提问：

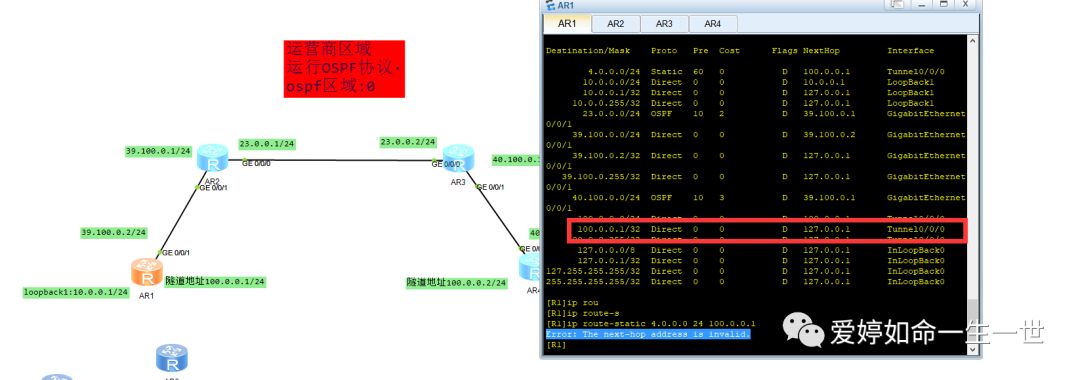

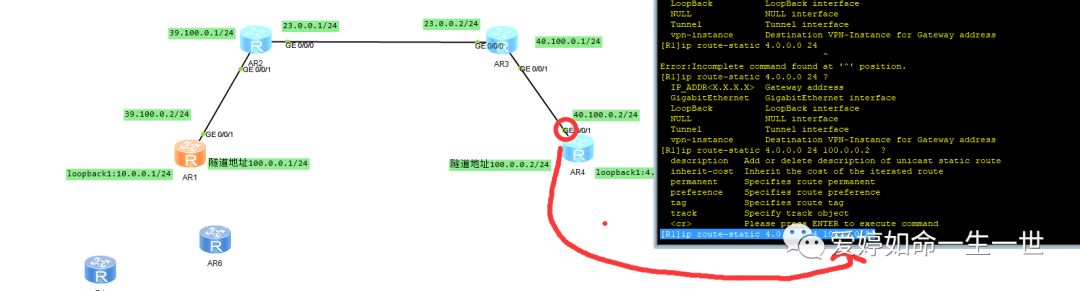

②将R1上的4.0.0.0 24 的路由条目接口地址改成如图所示：是否可以？
答：是不行的！原因在于R1的下一跳地址不可达（不存在），这样的路由条目是无效的！
在R1路由设备上收到了不管源地址是什么，但是目标地址为4.0.0.0的报文就通过路由转发表转发到了Tunnel接口，在隧道接口根据配置进行GRE封装！

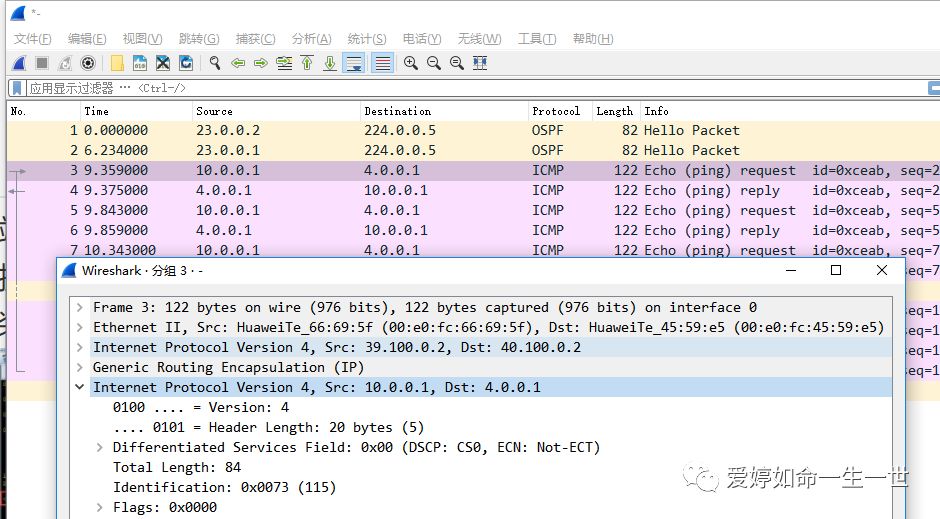

R1上ping 4.0.0.1，我们指定源地址10.0.0.1，目标地址是4.0.0.1，通过抓取R2的G0/0/0接口，观察报文封装变化：

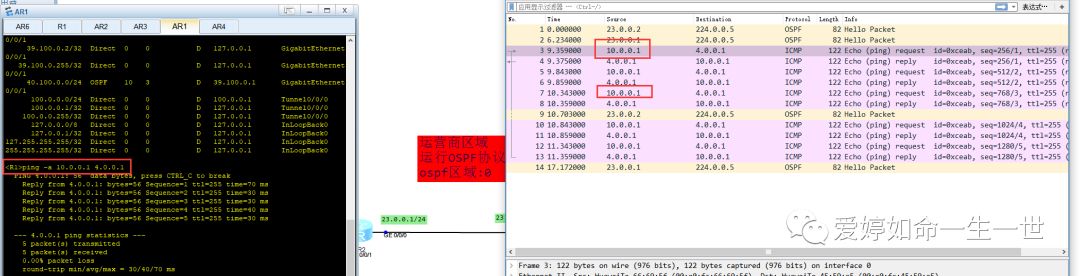

两次Ping，为何源地址不一样？

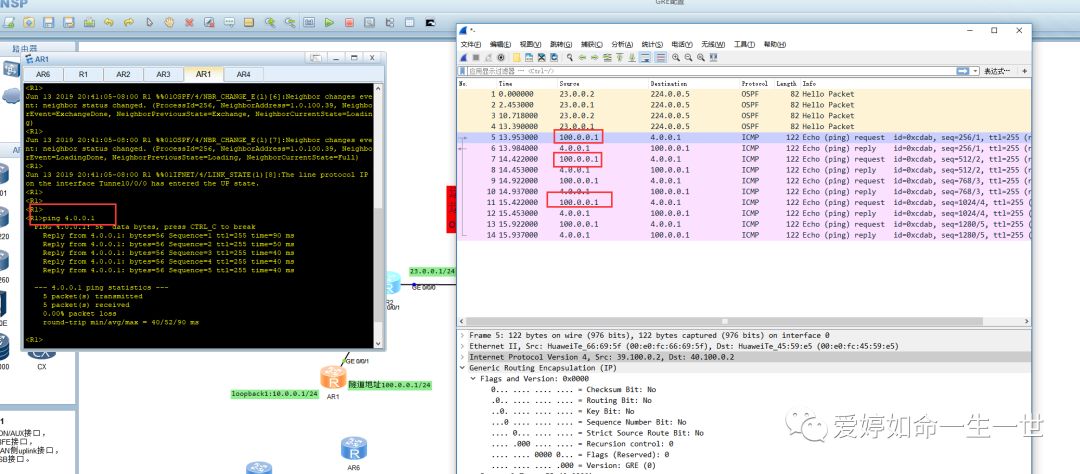

原地址为100.0.0.1的报文截图：
在R1设备上 ping 4.0.0.1的数据包通过抓包查看到了IP报文的源地址是100.0.0.1
学到这个环节的时候，我天真的认为源地址一定是R1的出接口地址--39.100.0.2，查看R1的路由表发现去往4.0.0.0的路由条目的接口是tunnel接口，也就是说，站在R1上 Ping 4.0.0.0的报文是从tunnel 0/0/0接口发出的，所以源地址是100.0.0.1！
站在R1上指定源地址 ping -a 10.0.0.1 4.0.0.1（更符合模拟pc端发出的数据包），这时，源地址就是Loopback接口的地址，目标是4.0.0.1并且封装GRE协议。

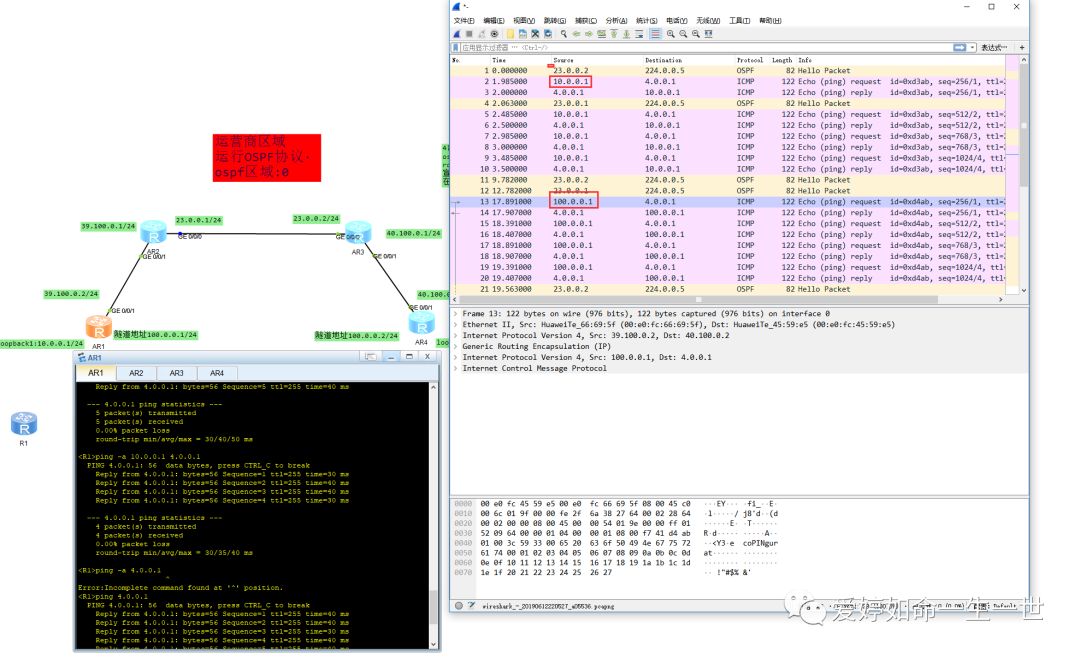

举例：在R1上ping -a 10.0.0.1 4.0.0.1 （模拟PC端发出的Ping包）
当去往4.0.0.1的报文到达tunnel接口中，指定了封装协议，并且tunnel接口里面配置了源地址100.0.0.1，目标地址10.0.0.2，数据报文的IP报文的源地址和目标地址如下：sip 10.0.0.1 dip:4.0.0.1
总之，不管是站在R1上 ping 4.0.0.1或者 ping -a 10.0.0.1 4.0.0.1,两者的共同目标地址一定是4.0.0.1 ，而4.0.0.1这条路由条目是存在的（但是这条路由是不可达的且）！

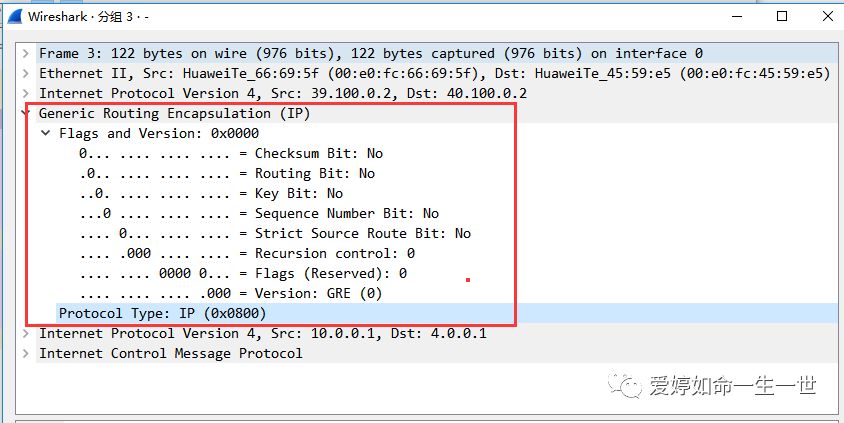

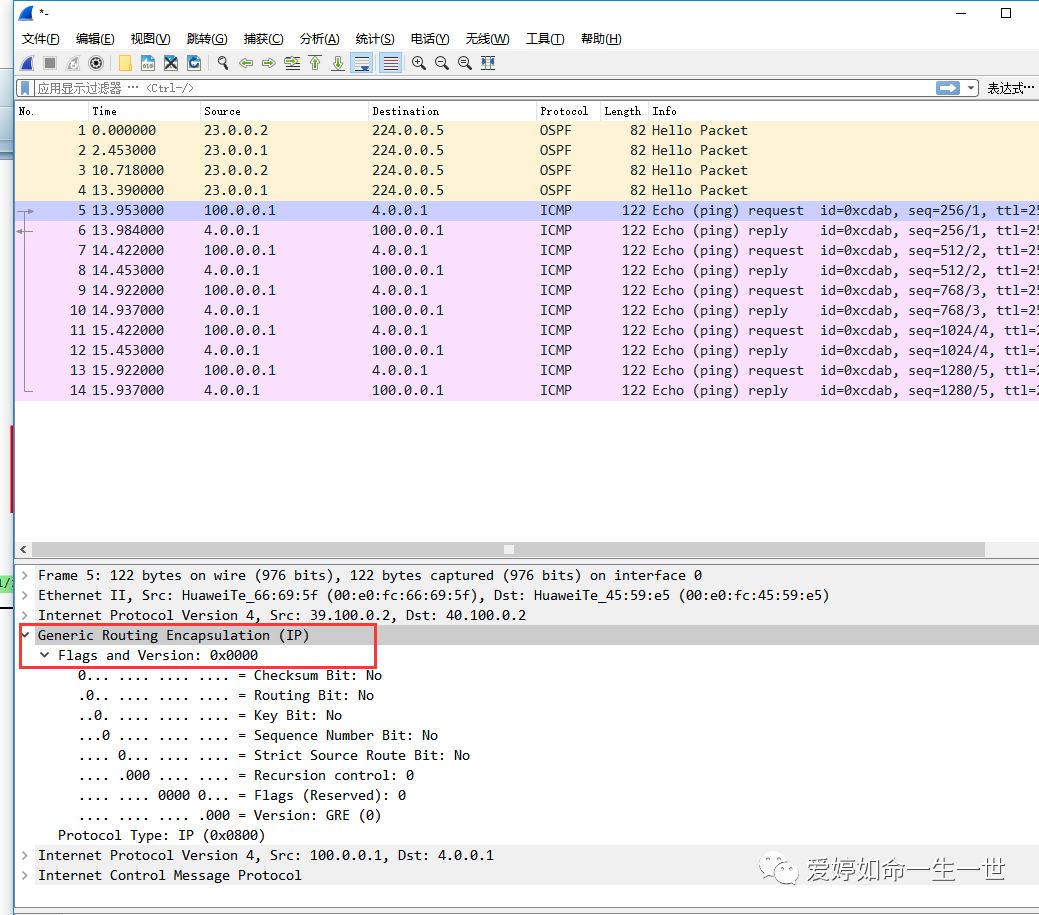

数据到达tunnel0/0/0接口后，被封装上GRE头部，通过抓包，是看不到GRE头部里有任何IP地址的，没有任何办法进行数据传输：
到这里的时候，由于路由条目不可达，GRE封装里面又没有办法进行传输，之前的配置的隧道源地址和目标地址就起了至关重要的作用：
由于隧道的源地址和目标地址和真实的IP地址相对应，在传输协议中进行封装真实的IP地址，报文才能传输出去，这种逻辑关系尤为重要！
R4收到目标地址是自己的数据报文后，此报文头部被剥离后（露出GRE协议和原始的IP协议），R4是如何判断出露出来的是GRE和ip协议混合的隧道报文呢？（路由设备是不会盲目的拆掉接收到的所有报文，这样的话设备负担量是超级大的！）

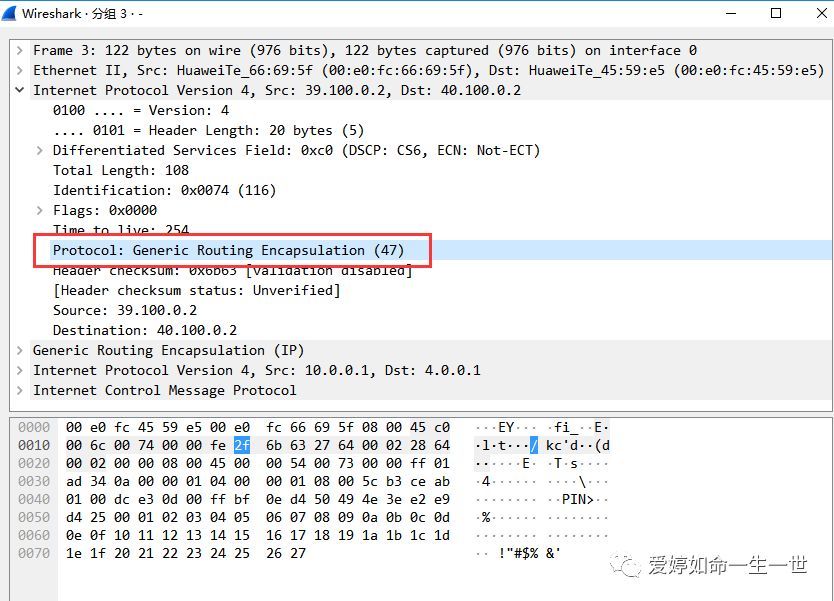

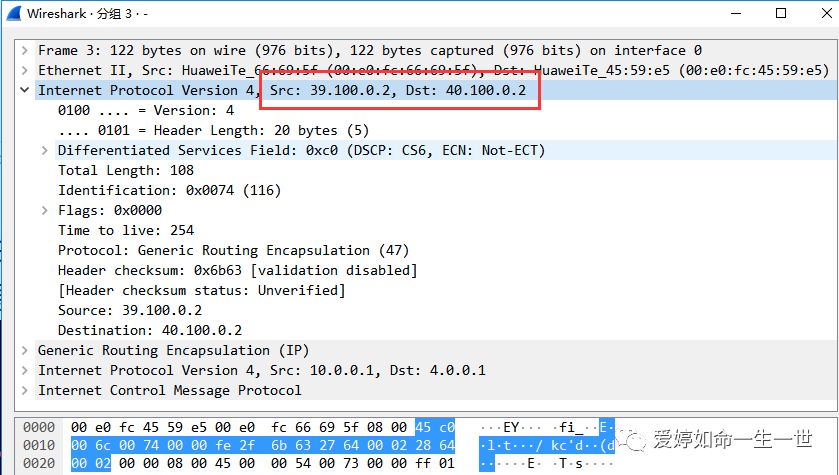

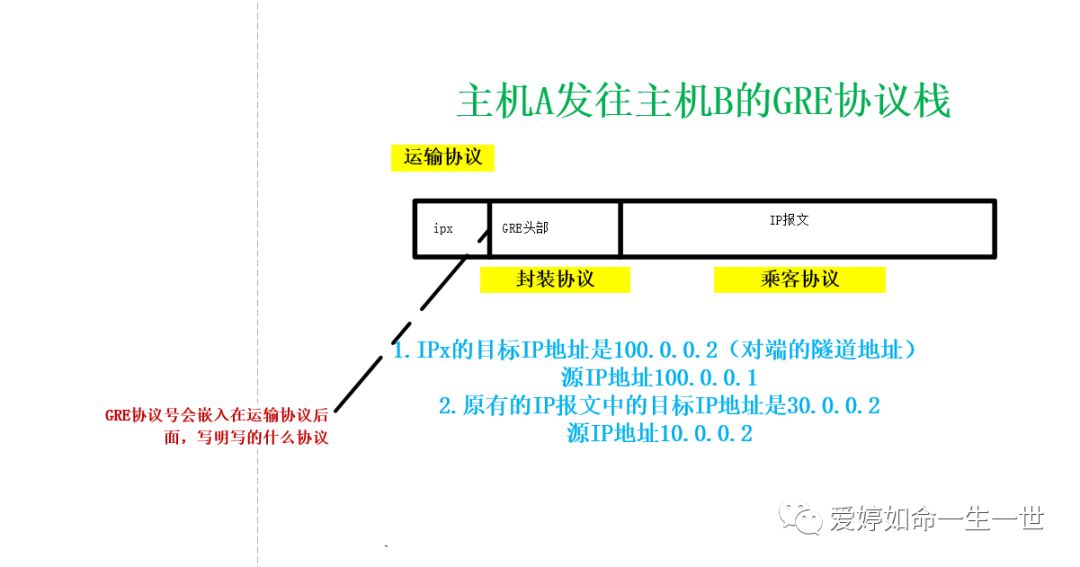

设备是依靠GRE协议的协议号来判断是否是GRE报文，如图所示：
表明协议号的作用是让对端设备知晓该报文是GRE报文，因此R4在拆掉最外层的运输协议后，不再花费CPU寻找支持的协议，快速的认定是GRE协议，交给GRE协议处理，最后进行路由转发！
在封装过程中，可以看到封装后的GRE报文会有个新的IP头，这个新IP头部中包含了protocol字段，字段中标识了内层协议类型---47代表了GRE报文。
R4去往R1的回应报文反推即可！
GRE安全机制

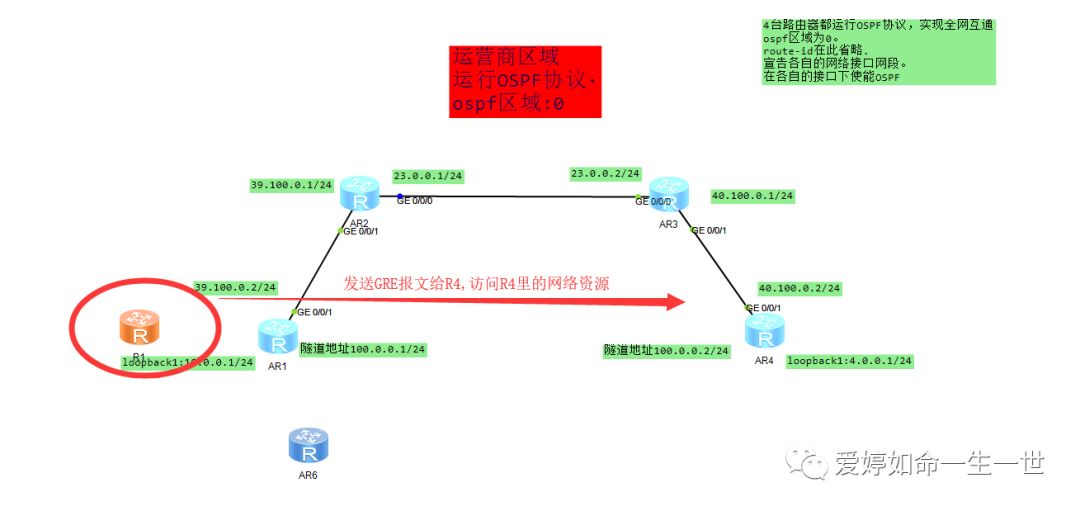

在浩瀚的互联网上，如果有黑客恶意伪装成R1向R4发送gre报文，伪装者不就可以顺利的访问我R4里面的网络资源了吧！如图所示：
关键字验证

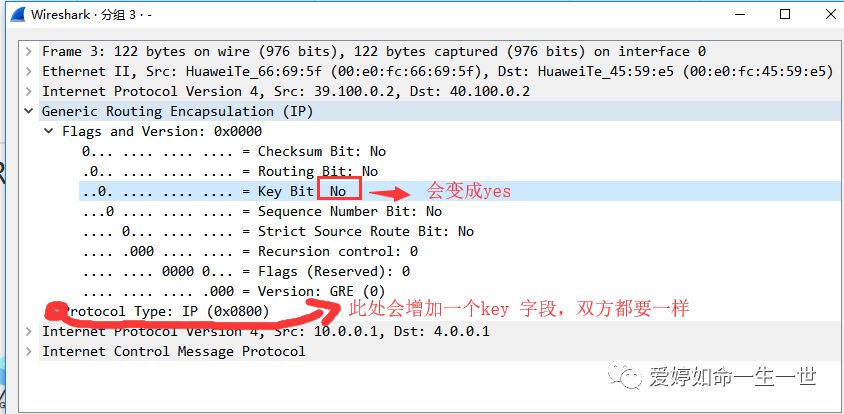

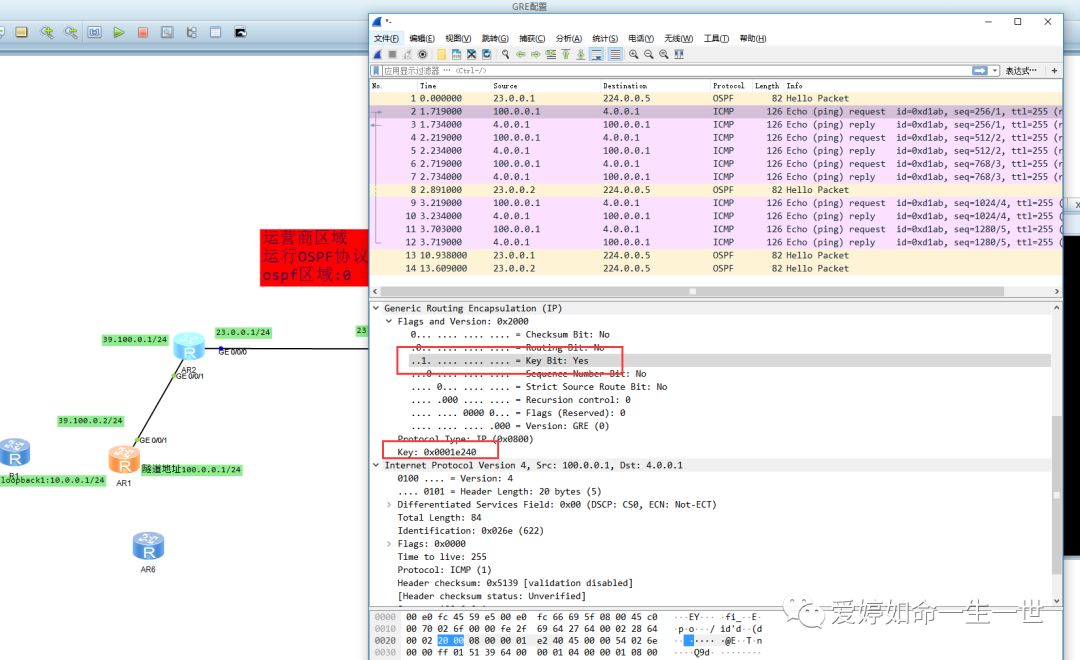

配置关键字验证后，R1和R4不会对所有收到的GRE报文都进行处理，只会处理与自身建立的GRE隧道的对端设备发来的GRE报文，如图所示：这个功能是由Key字段来实现！
两端设备在建立隧道式，通过key字段的值来验证对端的身份，只有两端设置的key字段的值完全相同才能建立隧道：

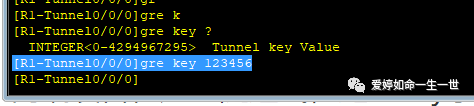

[R1-Tunnel0/0/0]gre key 123456
[R2-Tunnel0/0/0]gre key 123456

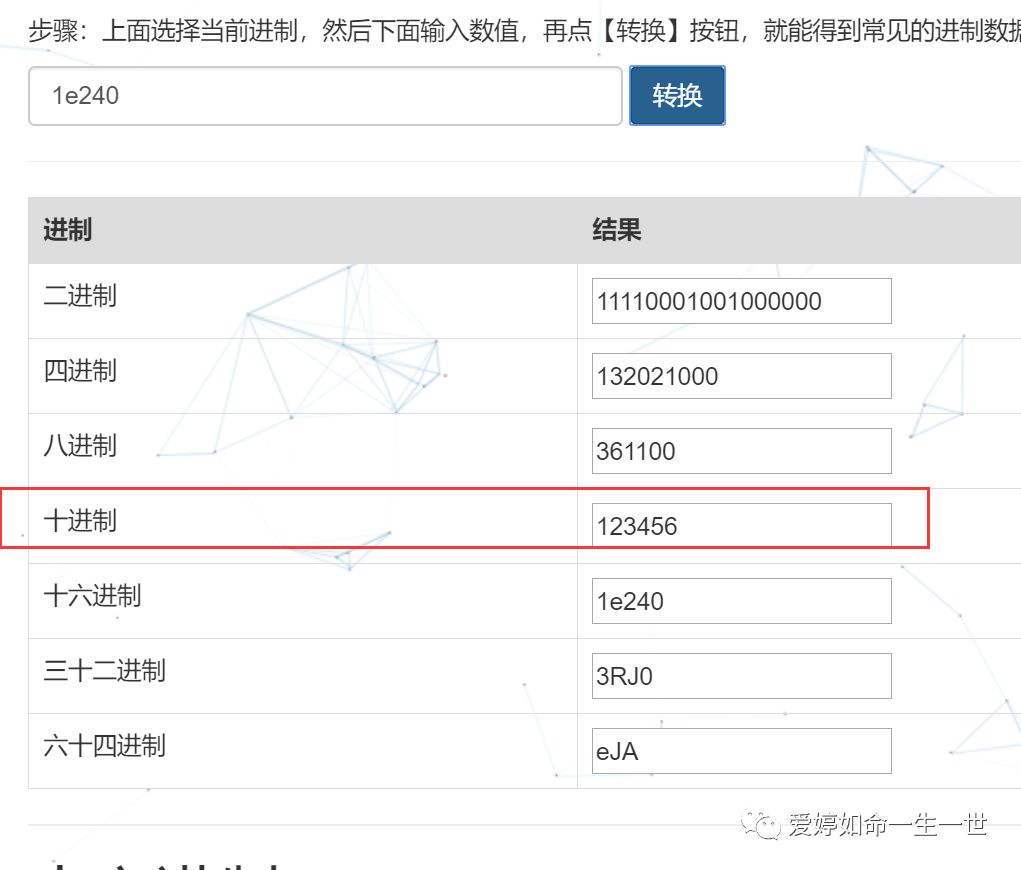

Key: 0x0001e240 转换为十进制就是123456

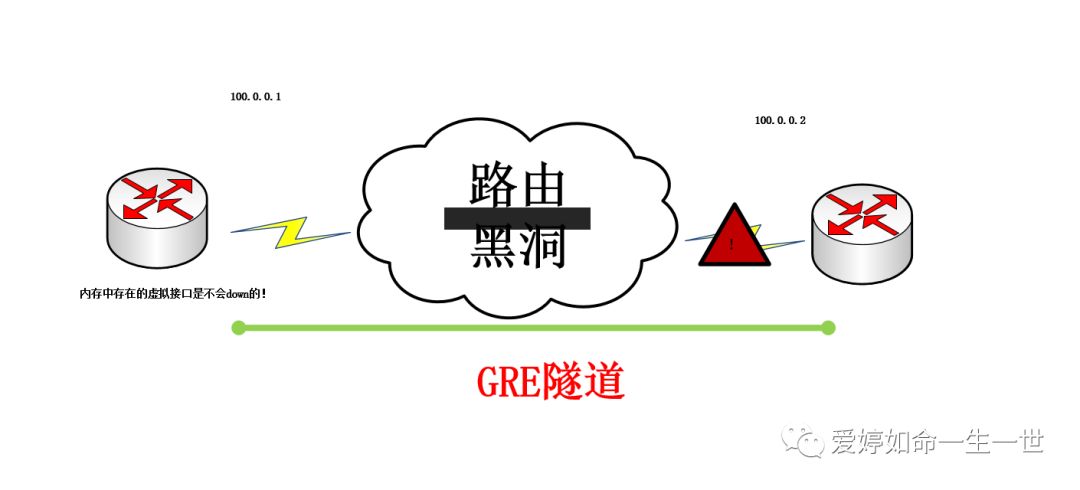

GRE的保活机制
GRE的安全机制可以实现隧道两端设备的互访，并保证报文传输的完整性，但是由于GRE协议本身是一种无状态类型的隧道（所谓无状态是指隧道的本端并不维护与对端的状态），如果隧道对端出现故障，隧道本端是如何感受的到呢？因此我们必须要为GRE提供Keepalive保活机制！
GRE隧道有一个缺陷：不带有安全加密功能，隧道中的报文都是明文传输。实际生产环境中配合ipsec使用，后续会分享。
首先要区别GRE协议和keepalive协议是两个独立体！
开启Keepalive功能，会开启一个计时器，周期性的发送报文，如果可达将计数器-1，在没有收到对方的回应报文，本端会将不可达计数器+1。不可达计数器达到上限，隧道关闭，本端隧道设备依旧会发keepalive报文，目的在于检测隧道，并及时恢复链路。
但是在实际的场景中，链路状态往往很复杂，类型不可控、长短不可控，带宽不可控。本端设备如何判别报文视为不可达呢？也就是超时时间具体是多少？
本端隧道设备既然无法确定超时时间，它发送一个keepalive 报文，立马将状态成为不可达，将不可达的计数器+1。
在华为官方定义：keepalive功能是单向的，对端设备是否开启此功能不影响本端，理论上对端也能识别本端发送来的keepalive报文，官方建议两端开启这个功能。

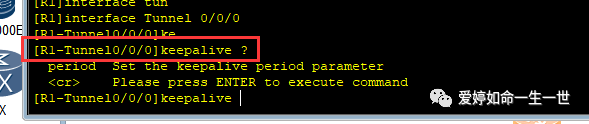

R1和R2开启keepalive的功能：
[R1-Tunnel0/0/0]keepalive
演示到这里，我当时认为有了GRE隧道之后，数据的传输就没有什么问题，其实，GRE隧道自身有一个缺陷，不带有安全加密功能，只能说是穿了个透明的马甲，隧道传输的报文都是明文在传输，在实际的生产环境中，很少单纯使用GRE，通常搭配IP-sec协议一同使用！
