因为BGP协议技术难度有些高，维护成本较高，在一些高端的互联网企业中会应用的到，我加入了BGP爱好者群中和一些高手交流了关于BGP协议的一些技术要点，分享出来一些BGP的技术知识。
建议初学者重点掌握BGP思想，命令其次！
BGP是个复杂而又庞大的距离矢量类型的动态路由协议，其中涉及了许多非常复杂的配置，我之前分享的RIP/OSPF/IS-IS路由协议都是内部网关协议（IGP），而BGP则属于外部网关协议简称EGP，另外还需要注意的是，BGP本身不产生路由，而是通过引入其他类型的路由在对等体中间传播，下面我逐一解开BGP面纱。
BGP （Border Gataway Portocol，边界网关协议）
一种实现AS（自治系统）之间的路由的距离适量性动态路由协议。
随着不断扩大的网络，像OSPF之类的网络承载的路由条目是有限的，如果超过了相应的路由条数，OSPF算法本身就很难应对，因此BGP路由协议诞生了，针对大型网络、大型跨国集团、运营商，甚至国与国之间的路由！
从大型网络拓扑上来说，一个局部网络出现了变化，会影响到整个网络结构！众多的路由设备要达到一个稳定的收敛状态，过程是非常不易的！BGP作用于用户数据的控制（路由选择）
AS：自治系统。这个自治系统我们可以理解为一个区域（例如运营商、集团区域什么的。)

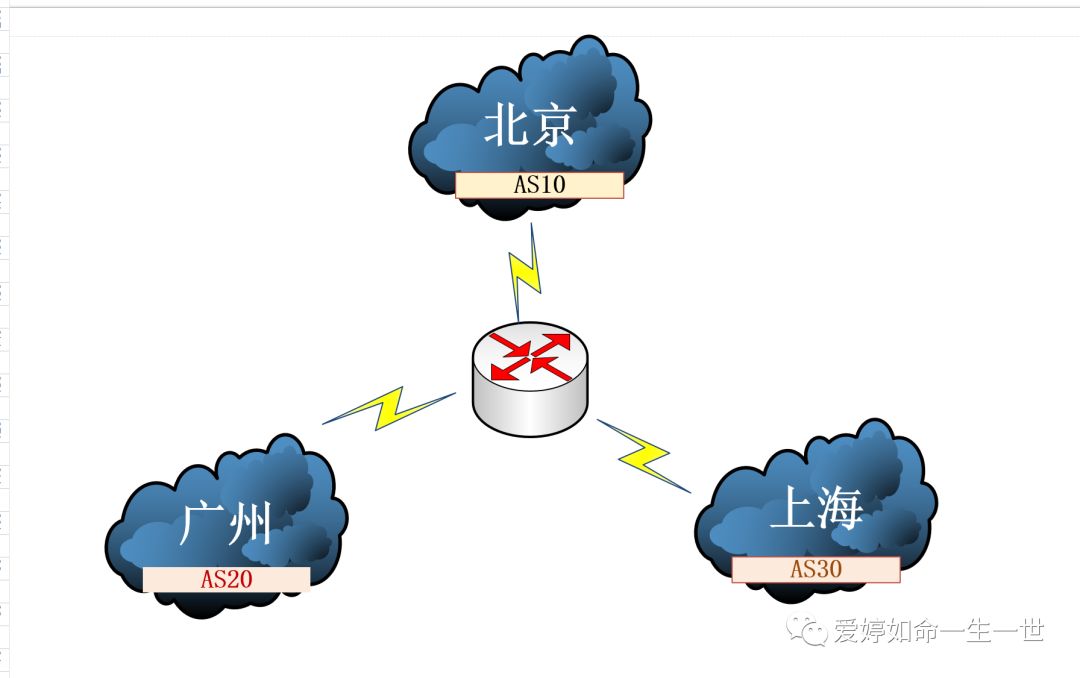

华为官方定义：AS是指在一个组织机构管辖下的拥有相同选录策略的IP网络。类似图中这样的分布：
BGP的诞生的是具有特定的环境，举例来说，以北京联通和北京电信两大运营商来讲，两个区域之内运行的都是OSPF路由协议，没有人可敢保证两者之间就可以通讯！（原因在于两者间OSPF区域不敢保证一样，二一个就是IP地址还有可能冲突，甚至两者之间的链路不见得就是直线连接，可能会绕道其他运营商。）
前文摘要中我说过BGP属于EGP，OSPF、RIP、IS-IS之类的都是属于IGP。
那么在庞大的互联网中，有了IGP之后，为什么还会出现EGP呢？
在实际的运营商架构都是以双环路的形式存在。在华为官方中曾经这样描述：IGP协议所拥有承载的路由条目数是有限的，而BGP承载的路由条目会更多一些！
BGP在广泛使用的根本原因就是解决不同AS之间的选路问题（流量控制）

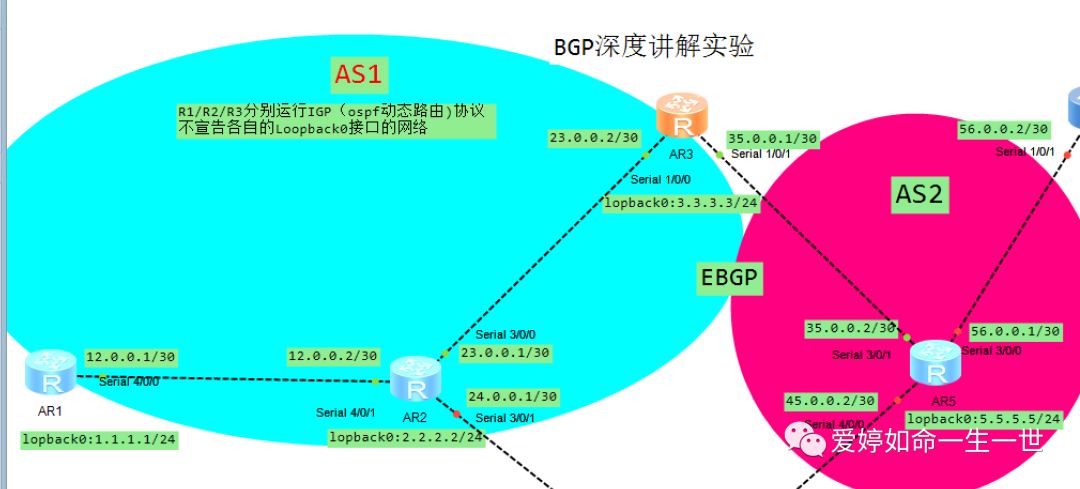

先搭建出实验拓扑环境：
按照这个拓扑，会渐渐的深入讲解BGP的基础配置
BGP的基础配置
自制系统号

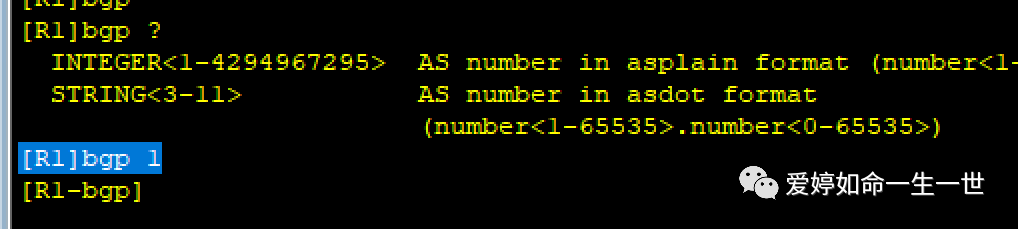

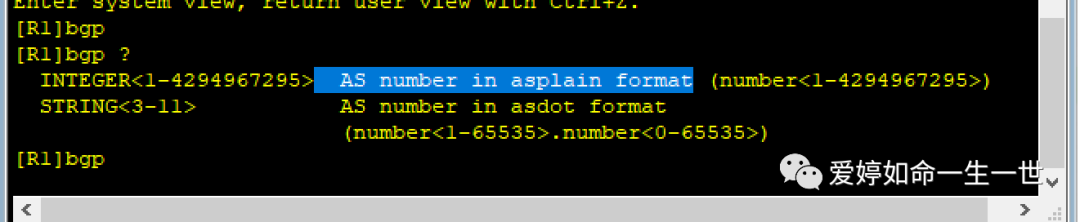

先来看看BGP中AS的自治系统号：
[R1]bgp ?
关于自制系统号的范围，在思科的设备中是没有这些范围的！
在华为设备中，它考虑到随着网络规模不断的扩大，使用BGP协议的地区越来越多，自治系统号定义了4个字节，就是图中我们看到的1-4294967295.

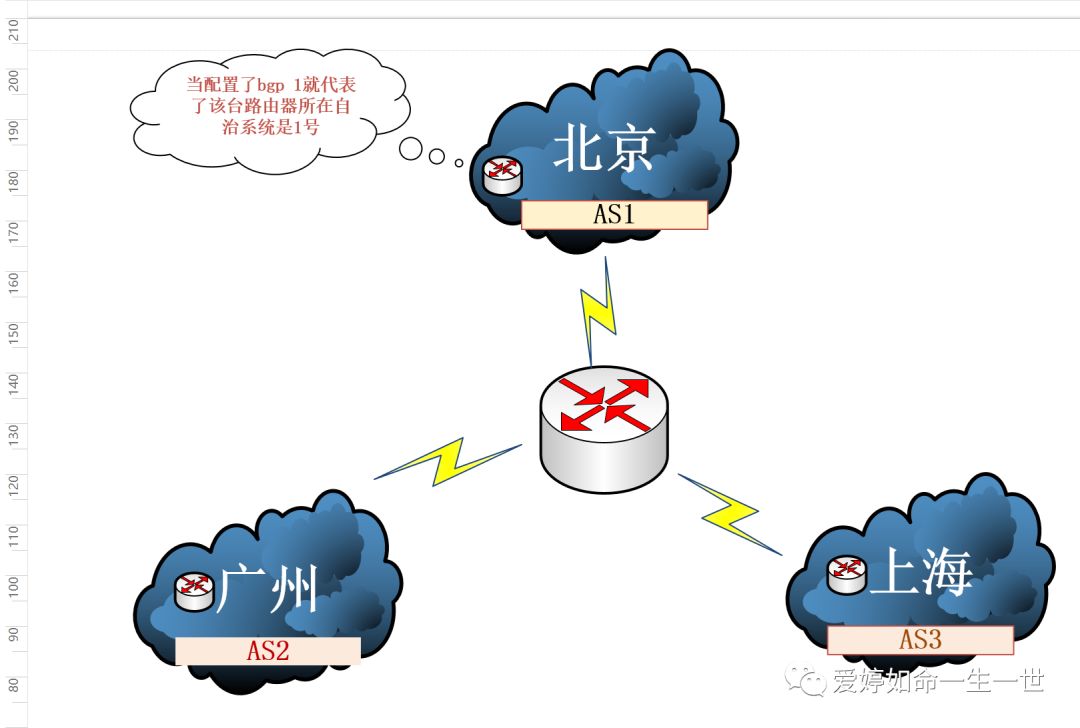

针对于庞大的网络而言，划分N个区域，你只能管理某个区域，其他的区域由其他人员管理，自治系统的划分没有特定的标准，以省份，以部门都是可以的。图中以省份为单位：为了区分自治系统，我们才用自制系统号来加以区分。
在设备中，配置命令选定了自制系统号
[R1]bgp 1
就代表了R1这台路由器，处于图中的AS1号区域中了。
配置BGP对等体
在华为官方中定义 ，BGP中的对等体类似于RIP、OSPF、IS-IS中的邻居，单BGP的对等体不一定就是智联设备，所以在BGP中需要手动指定对等体且需要在对等体双方分别配置！
BGP报文交互角色
①Speaker：发送BGP报文的设备称为BGP speaker（发言者）。它接收或产生新的报文信息，并发布给其他BGP Speaker，Speaker角色是针对具体报文发送过程而言，网络中每台BGP路由器均可称为自己发送BGP报文的Speaker。可以理解为参与到BGP协议中的路由设备都可以称之为speaker。
②Peer：相互交互报文的speaker之间互称为（peer）对等体，多个相关的对等体可以构成对等体组，（peer group）可以为这个对等体组进行集中配置！
互相交换报文（交换的路由信息报文）之间的两个实体之间称之为对等体

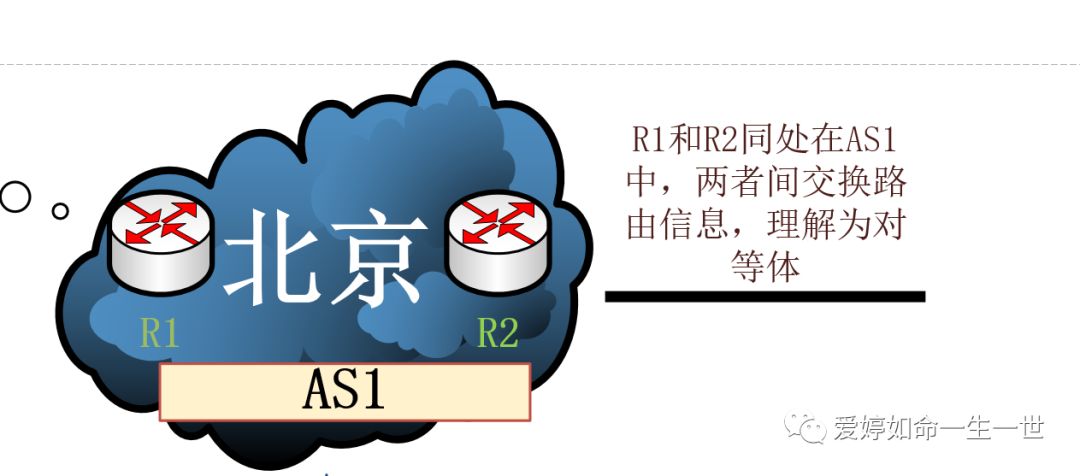

所谓的对等体就图中我AS1区域中R1和R2的意思。
既然要建立对等体，我站在R1上去配置对等体的时候首先是要告诉R1的设备这个R2是哪个地址？位于哪个区域（可以是不同的区域）？
这里我定义R1和R2在同一个AS1区域中。

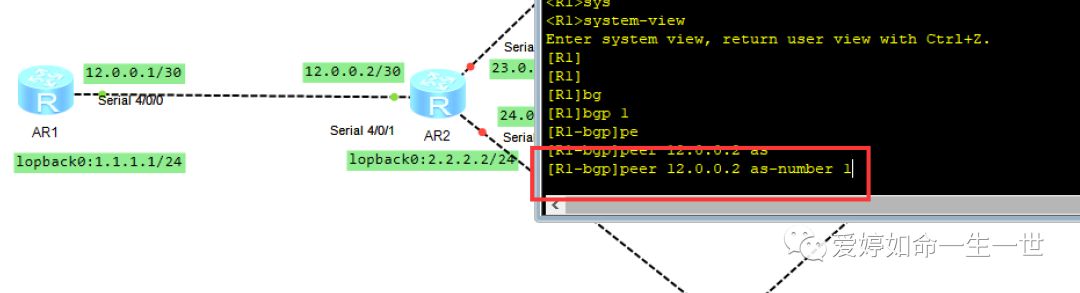

配置命令如下：
[R1-bgp]peer 12.0.0.2 as-number 1
通过对等体配置命令，引出BGP的分类。
华为官方定义BPG按照运行方式分为：
①EBPG（外部BPG）：运行于不同AS之间的BGP称为EBGP，为了防止AS间产生的环路，当BGP设备接收EBGP对等体发来的路由，会将路由信息AS_Path列表中电邮本地AS号的路由丢弃。（后期会详细介绍）
②IBGP（内部BGP）运行于同一 AS内部的BGP，称为IBGP。为了防止AS域产生环路，BGP设备将不从IBGP对学习到的路由发布给其他IBGP对等体。（后期也会详细介绍）
简单的来说在双方建立BGP对等体关系之后，IBGP指的是双方在同一个自治系统之中，EBGP指的是双方不在同一个自治系统中。
在拓扑中，我们将R1和R2建立Peer，并定义为IBGP类型.

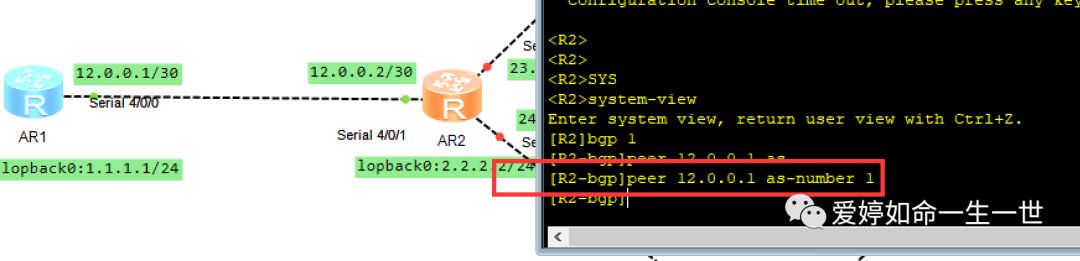

站在R2上配置对等体：并和R1建立了IBGP的对等体关系。
[R2]bgp 1 (和R1配置保持一致)
[R2-bgp]peer 12.0.0.1 as-number 1 （指向R1的互联地址，区域和R1相同）
如果要建立EBGP的对等体关系类型，那么以上两个配置的数值就可以不一样。
注意的是，BGP协议没有发现路由的机制！
何为没有发现路由的机制呢？
举例OSPF协议，当配置network的时候，两者间的直连路由通过LSU链路状态信息以组播的形式发送出去，这就是路由的发现机制！
但是根据BGP协议的思想，对等体之间是可以交换路由信息，但是协议本身是不会支持发现路由信息的（无法刺探对方有什么路由，只能靠对方把路由信息高速自己）！
建议初学者在学习BGP路由技术的时候，遵循BGP法则融会贯通：
法则一：BGP没有路由发现机制。
前段时间我学习BGP的时候看到这样的法则的时候，会有这个疑问，既然BGP没有发现路由的机制，那么凭借什么来学习到路由呢？？
BGP协议本身是发现不了路由信息的，因此路由信息都是依靠引入进来的！
法则二：BGP的路由最初都是通过路由引入得到的！
就是因为BGP协议本身不发现路由，所以，我需要将位于本地设备IP路由表中的其他路由引入到BGP路由表中，从而将这些路由在AS之间或AS之内通过BGP协议传播！

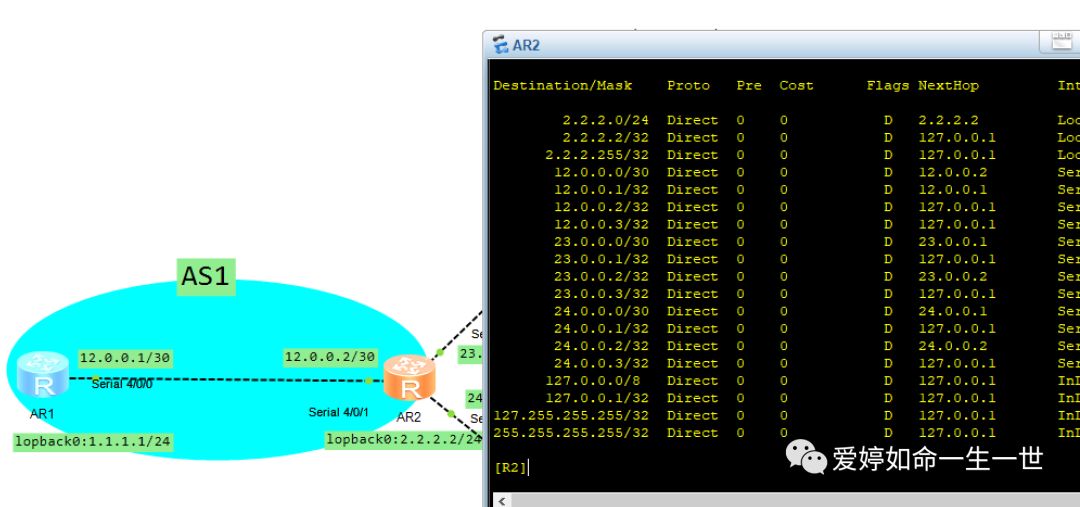

之前R1和R2已经建立了IBGP的对等体关系，站在R2上，我们看到不来自R1的loopback0的路由信息！
在华为官方定义中，BGP引入路由时支持Import和network两种方式！
Import 方式（重分布）：按协议类型将RIP路由，OSPF路由、Isis路由等协议的路由引入BGP路由表中。为了保证引入的IGP路由的有效性，Import方式还可以引入静态路由和直连路由。
Network方式：逐条将IP路由表中已经存在的路由（可能是静态路由、直连路由、也可能是RIP、OSPF、is-is路由）引入到BGP路由表中，比Import方式更加精确！

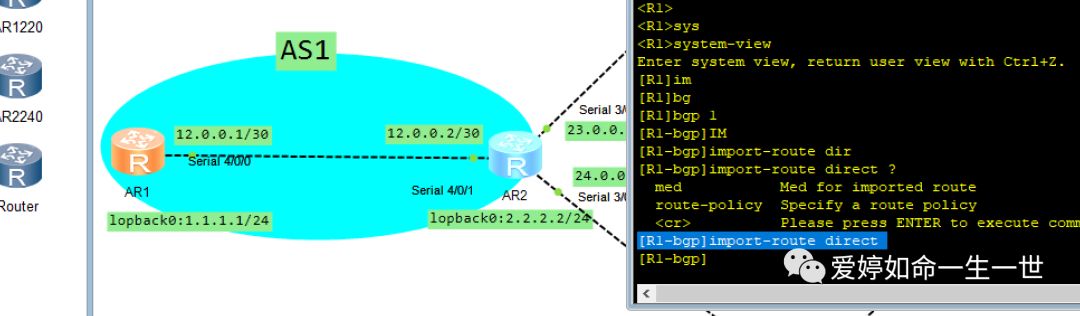

此次试验中，我站在R1上，通过Import的方式引入直连路由到BGP路由表中：
[R1-bgp]import-route direct

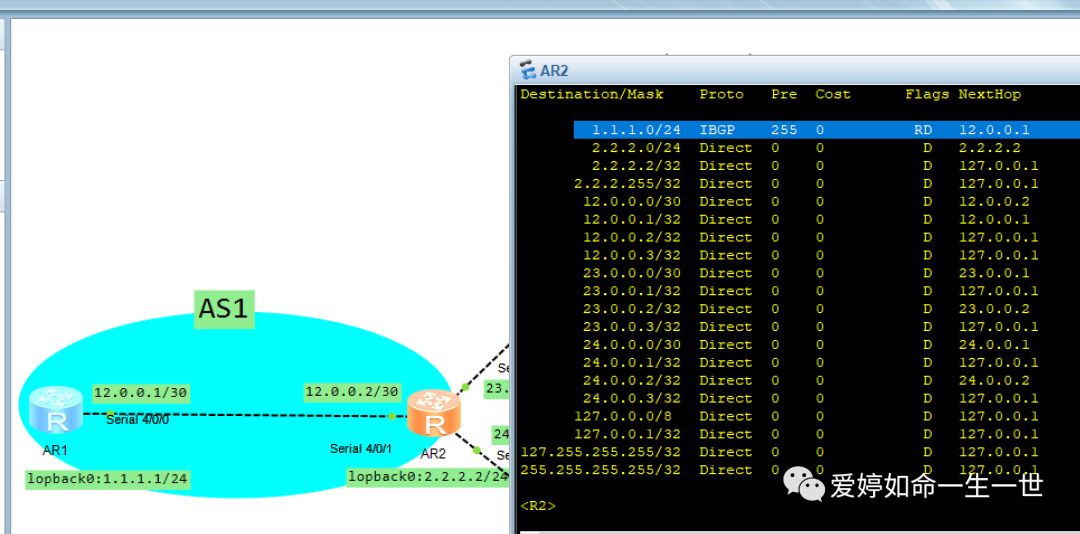

配置完成后，站在R2上查看路由表，就可以查看到R1的1.1.1.1的路由条目信息了！
因此，我可以认为，在BGP没有发现路由机制，又如何学习到路由的过程逻辑如下：
①建立对等体的关系：目的一定是建立交换路由信息！
②路由信息是来自于配置路由引入的。
③路由引入来自于是重分布配置！
根据法则一，为何BGP协议是没有发现路由机制的！
因为BGP作用于一些非常庞大的网络拓扑架构中，单单靠组播这样的发现协议机制，在庞大的网络下恐怕没有几个小时路由条目是探知不完的！
之前说到BGP引入路由时支持Import和network两种方式！
说完import我们再来看看network的方式。
Netwrok的方式在IGP（ospf is-is rip ）中是指定了哪些接口参与到了路由进程中来，并且把该接口所在网络或者链路状态发布出去！（详见之前分享的RIP和is-is协议技术）
但是在BGP中，可不是这个意思！也是路由引入的一个手段！可不是IGP中的宣告！
两种方式的主要区别就是import的方式可以成批导入路由条目，而network只能一条一条（网络号和子网掩码要一一匹配）的导入！
BGP的路由器ID
与OSPF一样，BGP也是采用Router ID来标识一个BGP设备的其命名规则是和OSPF的RID一模一样。
简单复习下OSPF-routerid的定义规则:
在OSPF中配置了routerID，优先级最大！没有配置的话以loopback口为大！没有loopback口的话，我们去接口IP地址最大的那个！
在OSPF中，如果你指定了loopback口作为routeID的话，你在配置routerid是不会生效的（重启OSPF进程之外）。
路由器ID会在BGP会话建立时发送的Open报文中携带，也是一个32位值，通常以IP地址（Ipv4）的形式。
值得注意的是在对等体建立BGP会话时，每台BGP设备都必须有位移的路由器ID，否则对等体之间不能建立BGP链接！
法则三：BGP认为同一个自治系统中的路由器是全连接。

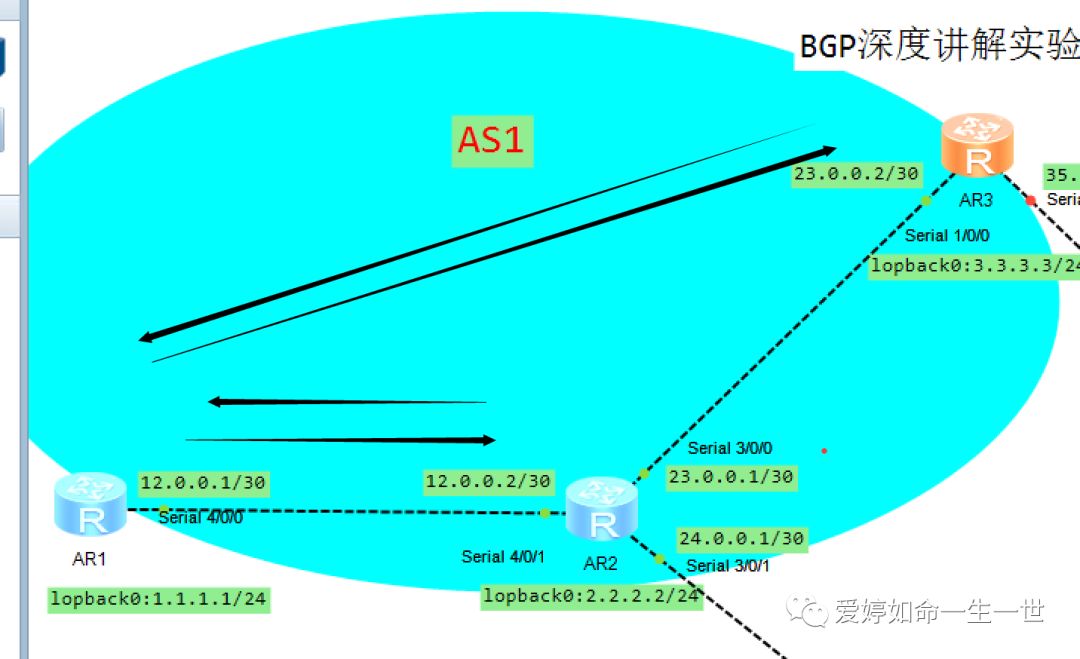

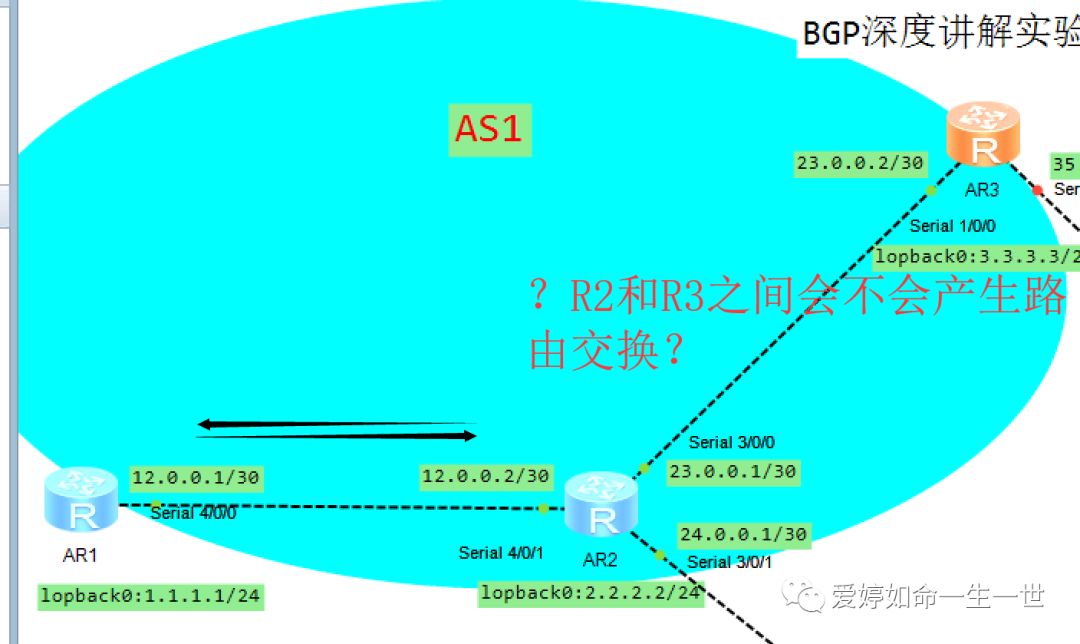

以这张图来说，虽然在图中我们看出R1-R2-R3是物理上是串联的，但是在BGP设计应用场景就是在大型互联网上，BGP协议的设计思想就认为R1-3是直连的！ 也就是说R1和R3之间可以建立对等体关系。

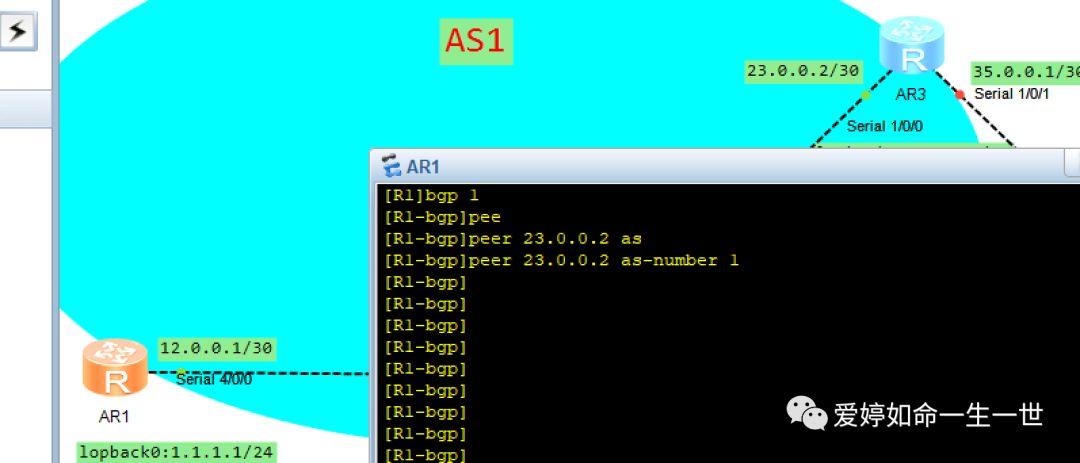

为了使R1-R2-R3都位于AS1中，我需要在R1上和R3上分别建立对等体peer关系。
[R1-bgp]peer 23.0.0.2 as-number 1

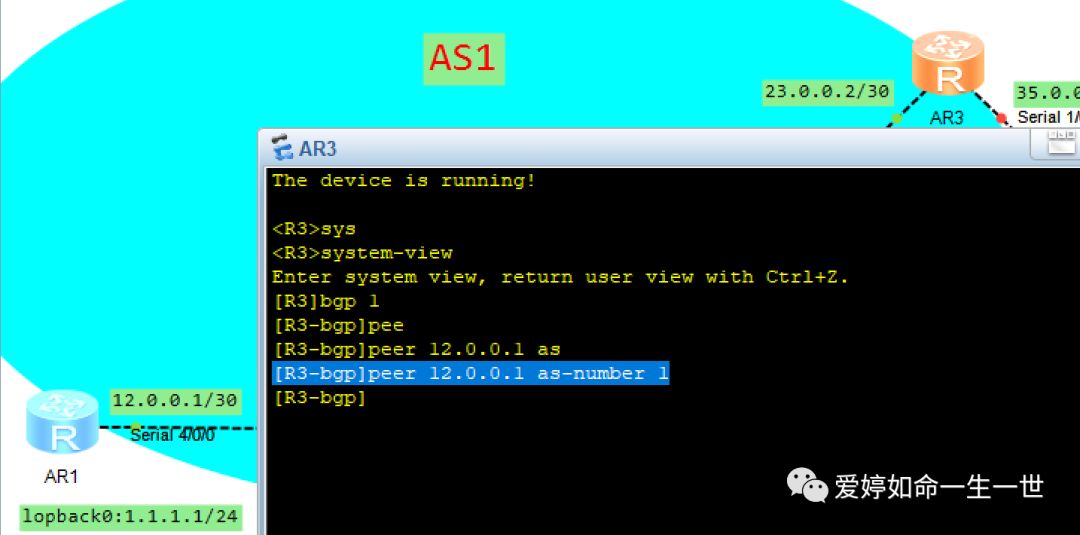

[R3-bgp]peer 12.0.0.1 as-number 1
起初在BGP协议开发者设计中，IBGP之间是全互联的，在同一个区域中，任意两台BGP路由设备时可以交换路由信息的！
按照这样的说话，R1的路由会和R2产生路由交换，那么R2的路由会不会和R3产生路由交换呢？？？
答案是：不会的！
原因在于，在BGP协议思想中认为同一个自治系统里路由都是全互联的，因此R2学到的路由条目就没有任何必要再传给R3了（R2认为R1和R3之间是全互联，他它们之间已经交换过路由条目信息了）！
我们可以站在R3来验证下刚才那句话是否正确！我查看R3上的BGP路由表信息，看看有没有从R2学来的路由信息。

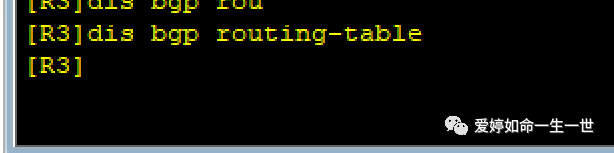

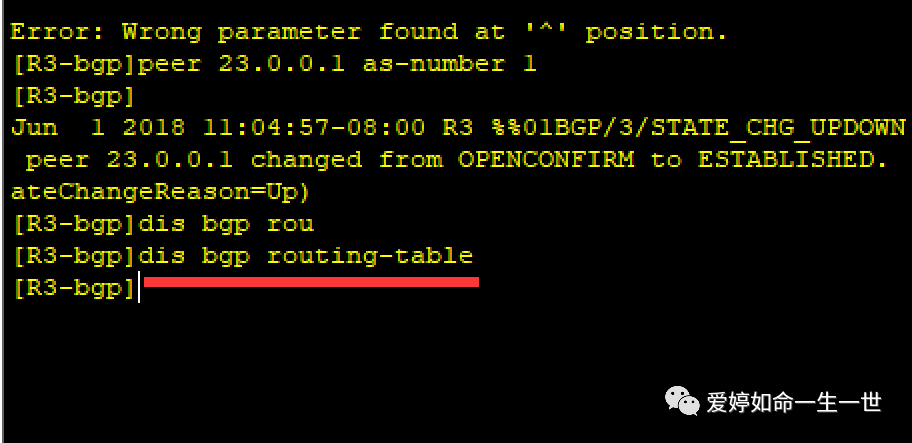

[R3]dis bgp routing-table
不出意料，BGP路由表里的信息是空的。
曾经学到这里的时候，我对照拓扑发现，R2和R3之间还没有建立对等体关系，因此我认为是不是没有建立对等体关系之后，才不会学到的路由。
特此，我站在R2和R3上建立对等体关系。
[R2-bgp]peer 23.0.0.2 as-number 1
[R3-bgp]peer 23.0.0.1 as-number 1
配置完成后，我站在R3上再次查看BGP路由表：还是没有！

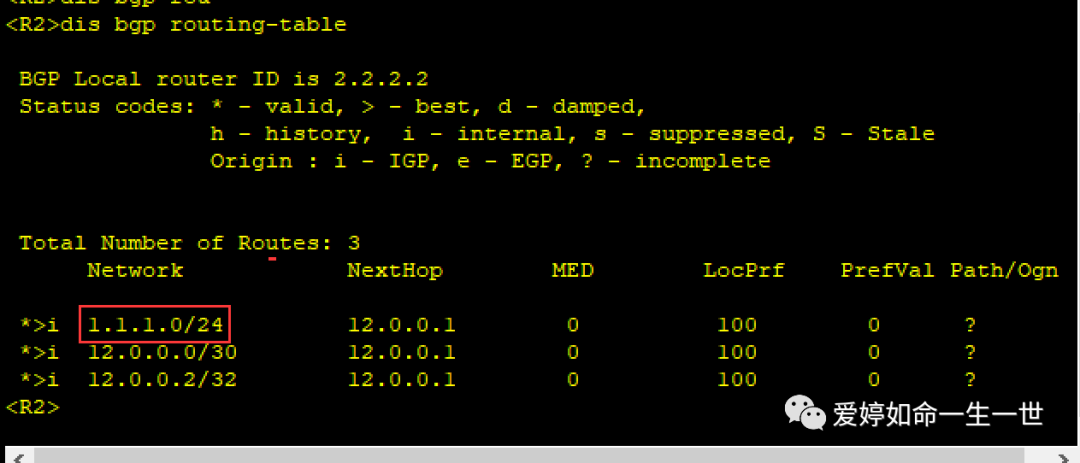

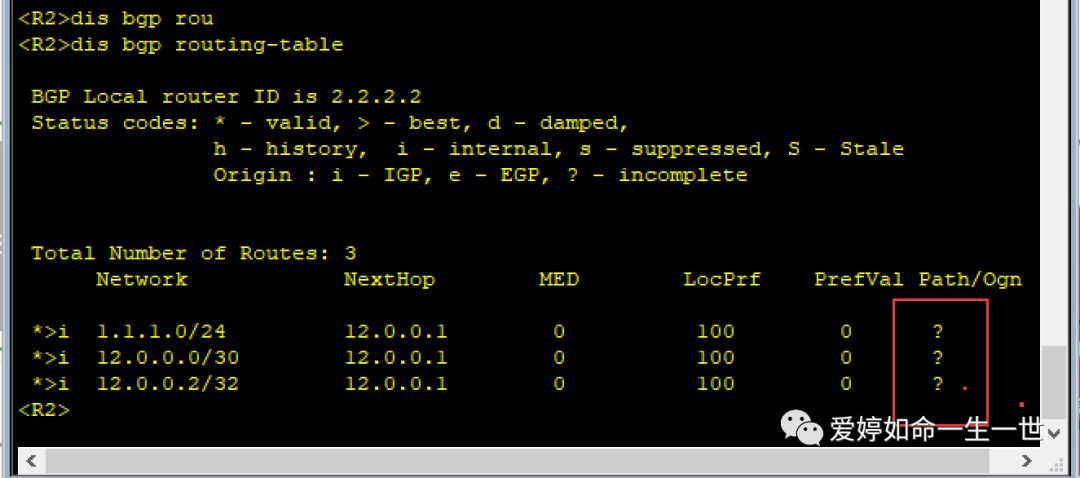

但是我站在R2上查看BGP路由表，却发现有R1的路由条目！
原因在于：在IBGP内、R1和R2是对等体关系！R2和R3之间虽然配置了对等体（关系实际上并没有建立成功），但是R2上的路由条目信息中的1.1.1.0是从R1上学来的，因此R2不会交给R3的。
R1和R3之间配置对等体关系之后，但是对等关系却建立不成功，路由交换信息没有。因此，我们需要引入了IGP或者静态路由（静态路由会麻烦一些！）来解决以下的矛盾：
既然BGP协议思想认为:在IBGP中都是全互联的，就没有必要有路由发现机制了，最终会造成R2和R3之间没建立成功对等体关系！
因此，我需要介入IGP协议，这里我用OSPF动态路由协议来演示此次试验，打通拓扑中的路由条目，让R3学到R2学到的1.1.1.0的路由信息！

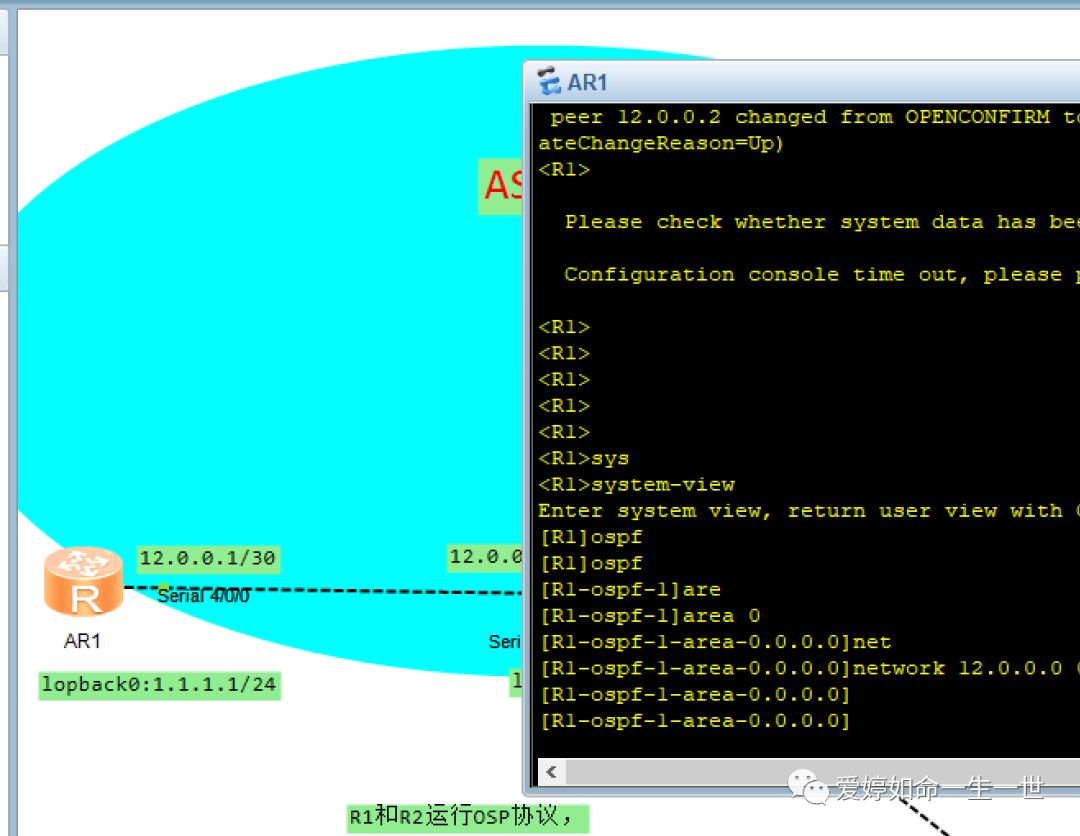

站在R1-R2-R3上分别配置OSPF协议,区域设置为0：
[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.3

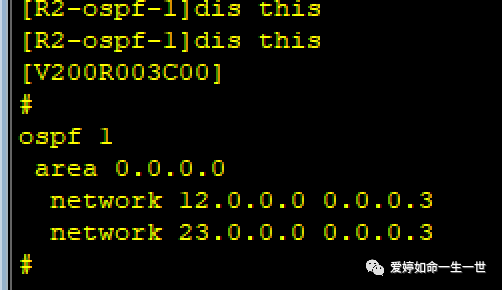

[R2]ospf1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]network 23.0.0.0 0.0.0.3

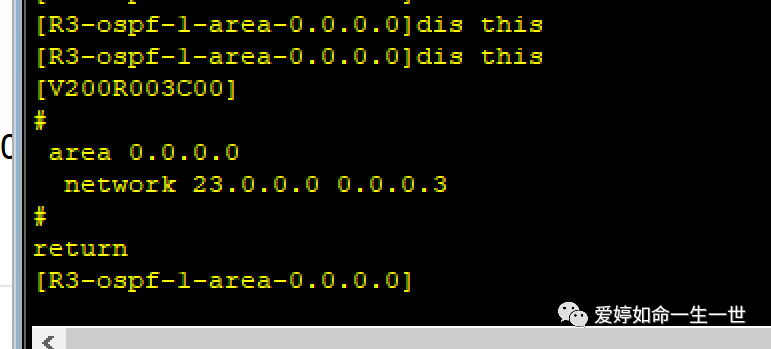

[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 23.0.0.0 0.0.0.3

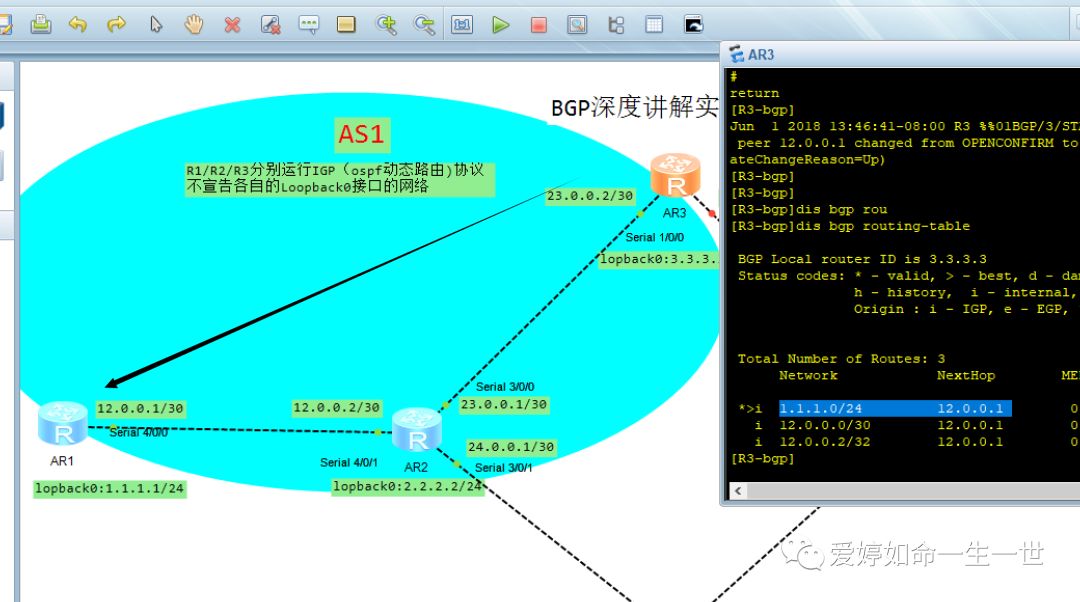

配置结束后，（需要等待一会路由学习的过程，BGP学习过程比较慢）站在R3查看BGP的路由表！
查看路由表我们发现，R1下面的1.1.1.0的网络被学习进来，但是我们发现下一条的地址是12.0.0.1，相当于图中我标注的黑色箭头，R1就直接给了R3，符合BGP的设计思想。

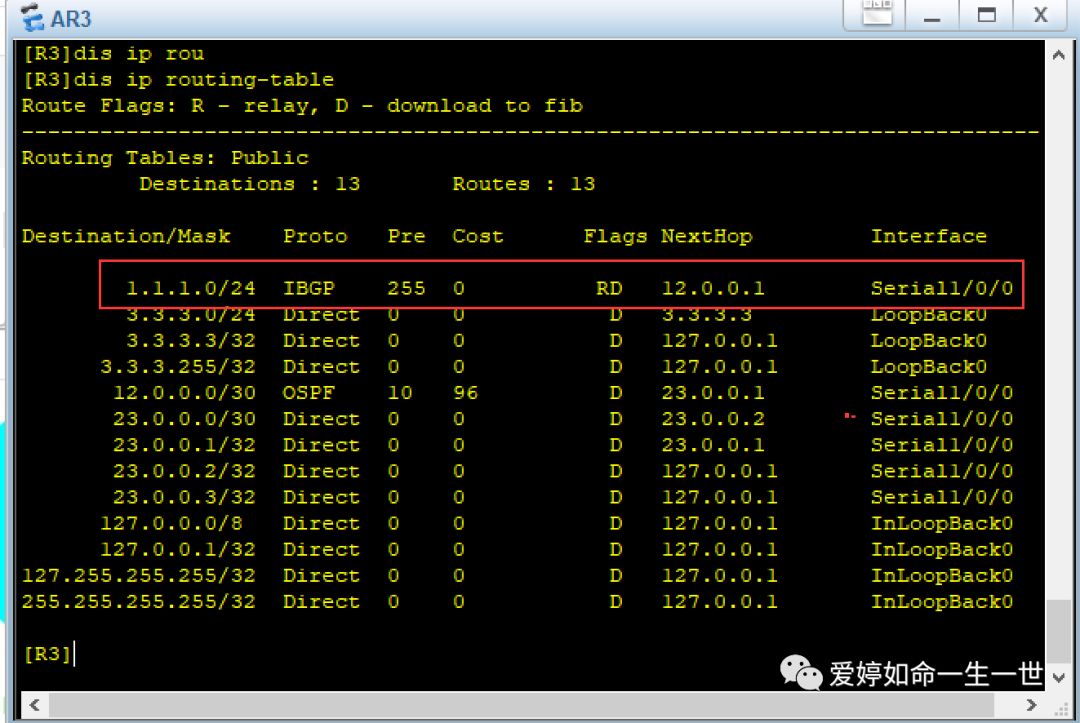

我们回到R3上，查看路由表，不懂BGP思想的同行，对照拓扑初看这样路由表是错误的，会认为下一条地址是23.0.0.1。但是实际的路由报文来自于R2。
说明在BGP协议中，路由信息下一条地址在传播过程中不做任何改动！又充分了符合BGP在IBGP类型中全互联的设计思想！
分享完了IBGP类型，我们继续对照拓扑打开R5设备，

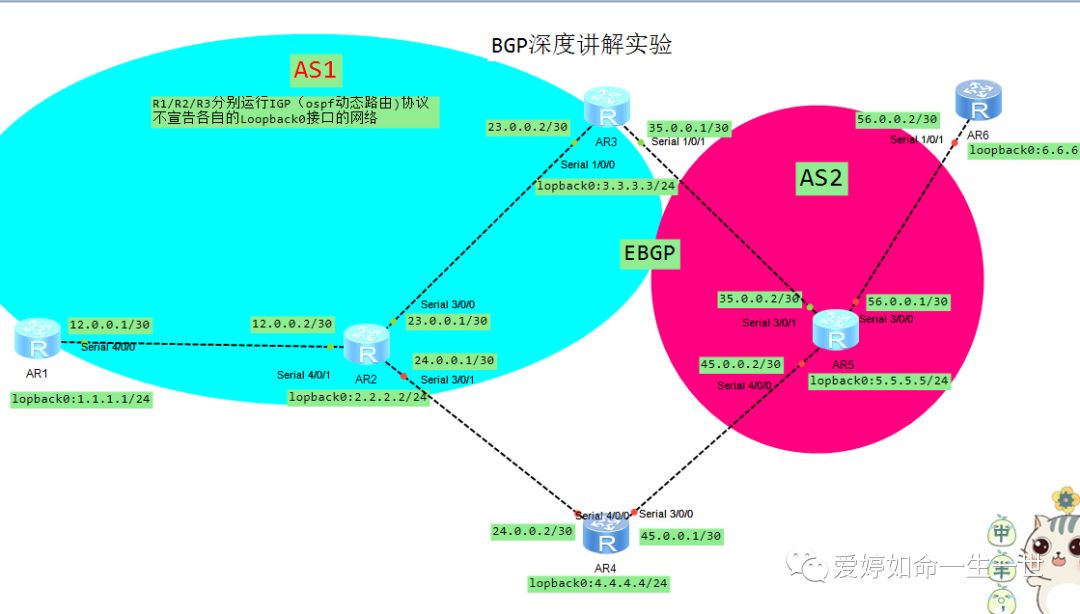

EBGP拓扑如下：
配置R3和R5两个设备peer关系，注意区域是有区别的！

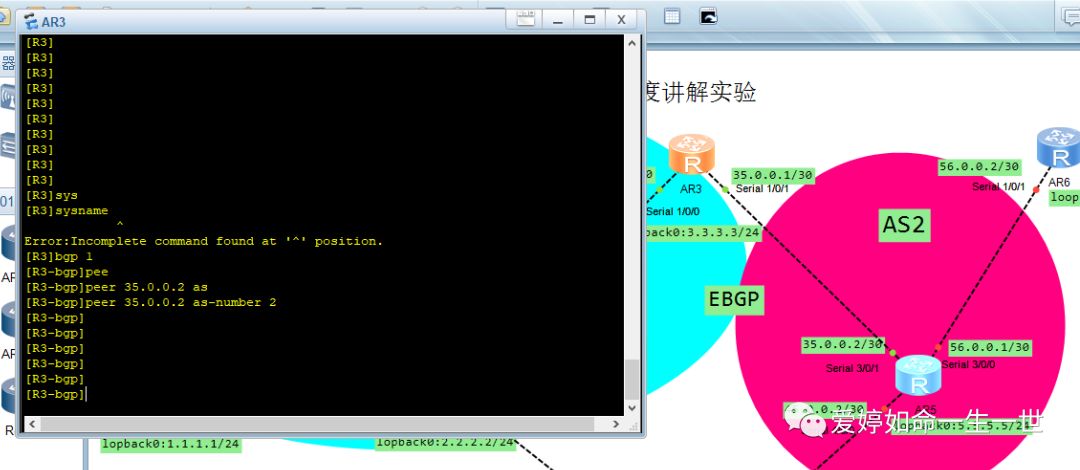

站在R3上配置对等体关系
[R3-bgp]peer 35.0.0.2 as-number 2
R5配置对等体关系：注意按照拓扑上的描述是有区别的

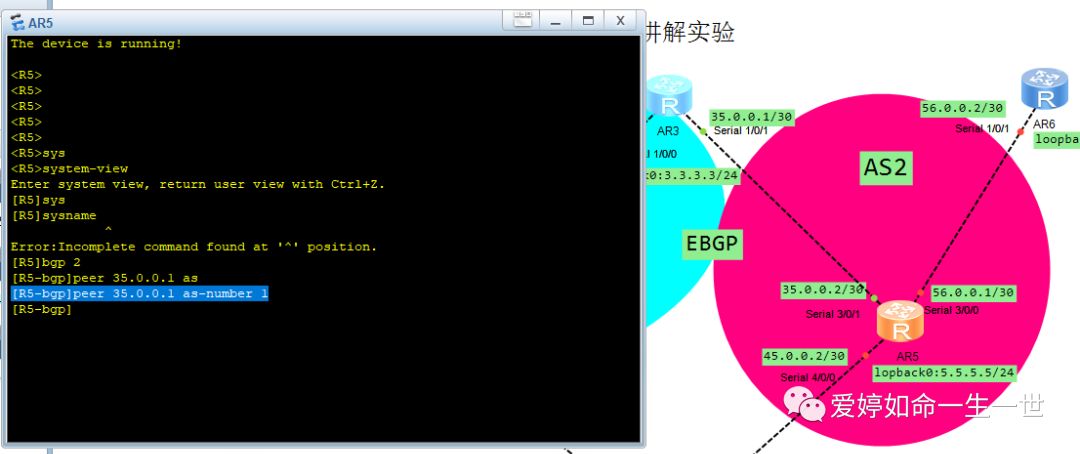

[R5]bgp 2
[R5-bgp]peer 35.0.0.1 as-number 1
配置完成，R3和R5就建立了EBGP的对等体的关系！

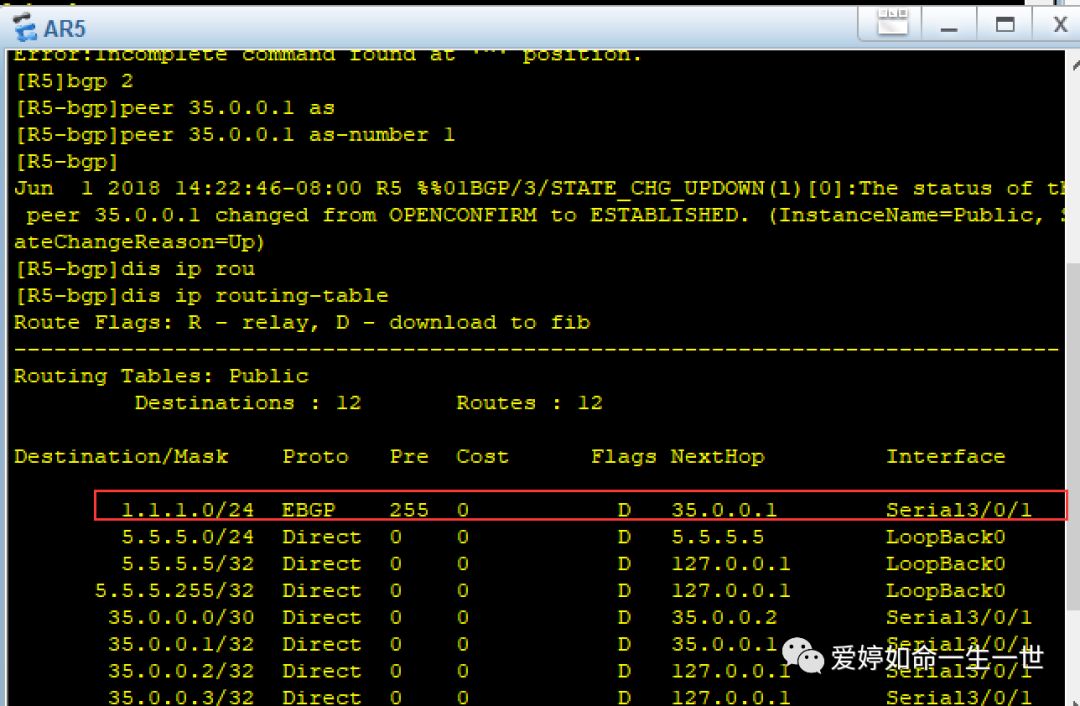

之前通过IGP的引入路由，R3上是有1.1.1.0这条路由的，站在R5上查看路由条目，发现是有1.1.1.0这条路由的！
这就说明一个运行BGP设备，在IBGP类型中学习到的路由信息，会无条件的向EBGP对等体设备传播！
华为对BGP官方定义BGP对等体的5种交互原则
从IBGP对等体获得的BGP路由，只发给他的EBGP对等体。
从EBGP对等体获得的BGP路由，发给他所有的EBGP和IBGP对等体。
当存在多条达到同一目的地址的有效路由时，BGP设备只将最优路由发布给对等体。
路由更新时，BGP设备只发送要更新的BGP路由，不是发送整个路由表。
所有对等体发送的路由，BGP设备都会接受。

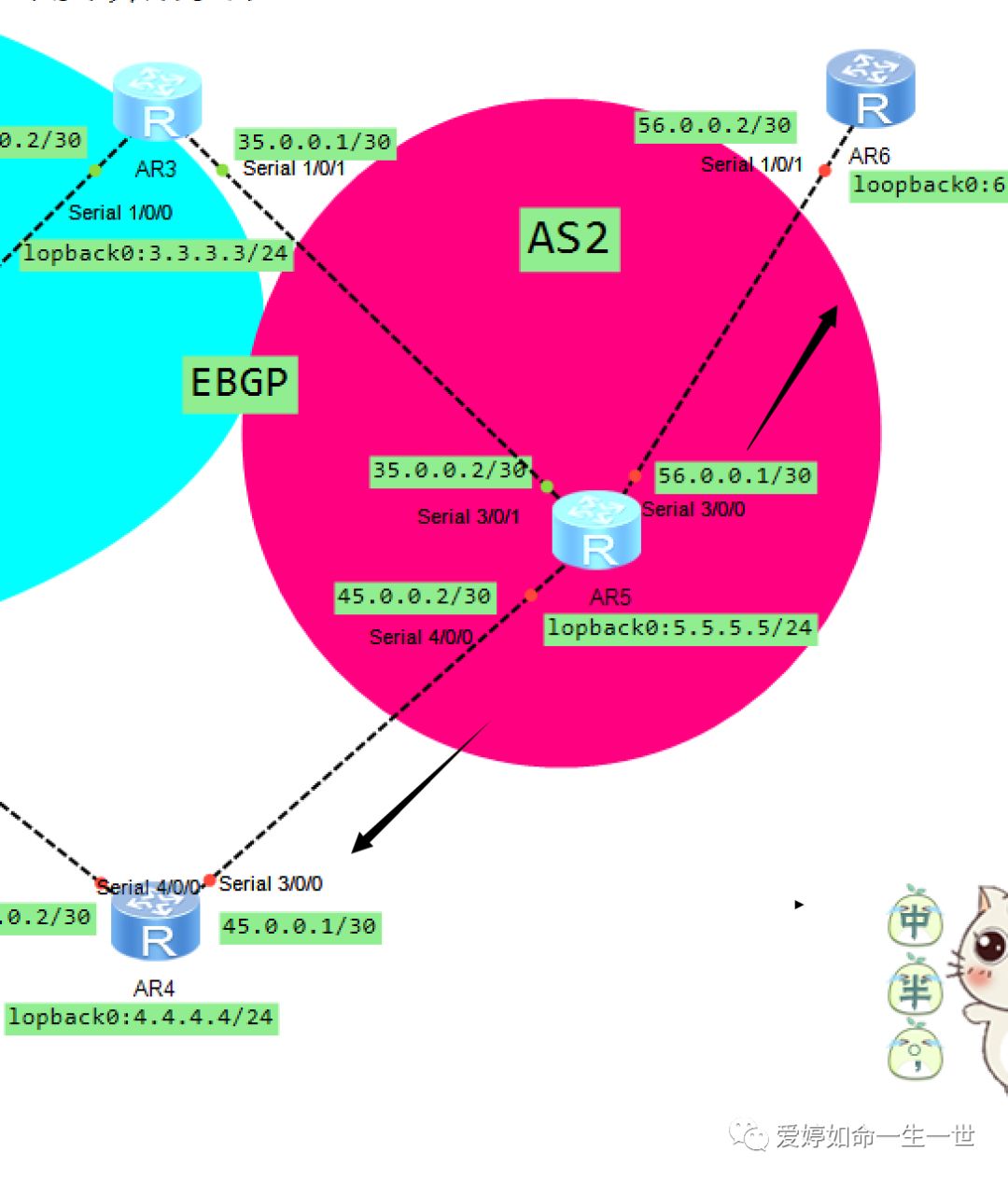

所以，按照这样的原则来说，R5从R3学来的路由一定会给它下面的BGP路由设备的。R5就会给R4 / 6 的。
关于当存在多条达到同一目的地址的有效路由时，BGP设备只将最优路由发布给对等体这个概念，对照这个拓扑举例来说，光纤链路和DDN链路同时存在，BGP设备一定转发最优的光纤链路！
那么BGP路由中存在等价路由吗？
是不存在的，IGP路由协议中会有，如果BGP出现了等价路由，会造成环路的问题。
实际在运营商的环境上，网络架构一定是大环套小环的拓扑。所以BGP设备最忌讳就是环路问题，AS防环机制因此产生....
AS_PATH
AS_path属性按矢量（所谓“矢量”就是带有方向性的变量）顺序记录了某条路由从本地到达目的地址所经过的所有AS号，即“AS路径列表”的含义。
缺省情况下，BGP不会接受AS_PATH中已包含本地AS号的路由，从而避免了形成环路的可能！

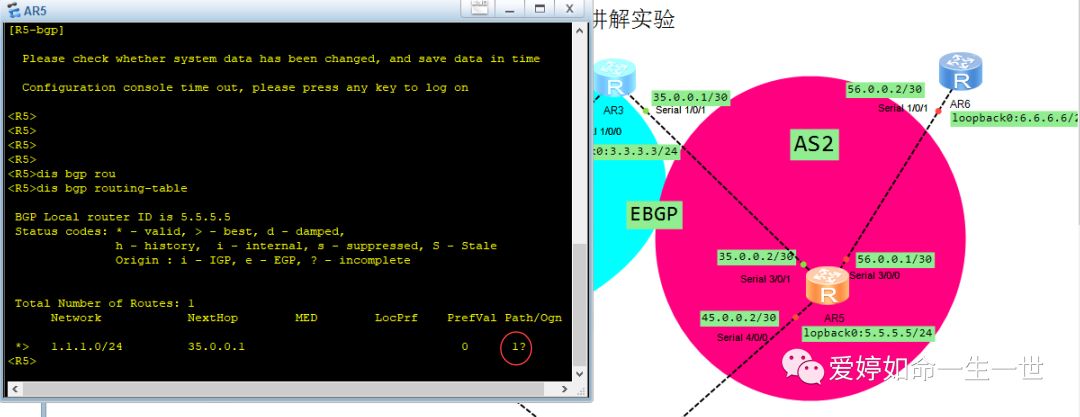

图中标注的1就代表了路径，这张图实在EBGP对等体的设备上看到的。
我站在IBGP对等体设备上来查看BGP路由条目：
是没有任何值的，说明在同一区域就没有必要输入，同一区域中（IBGP）路由器不存在环路。

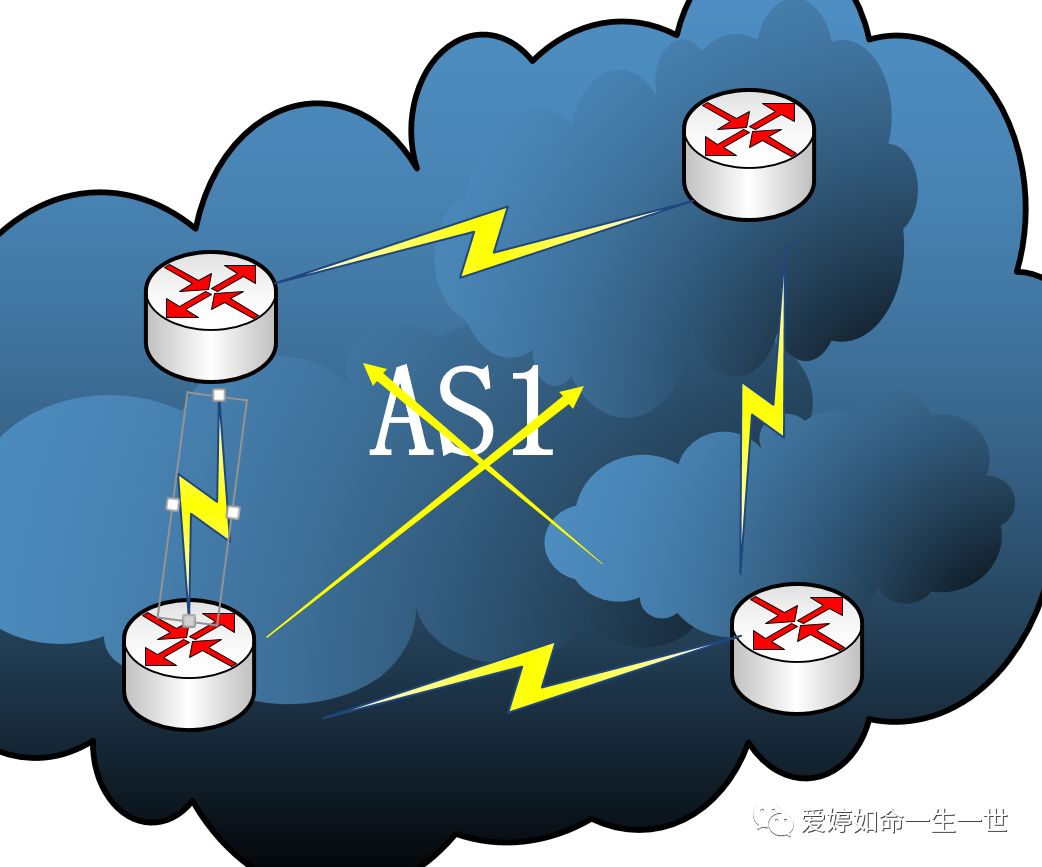

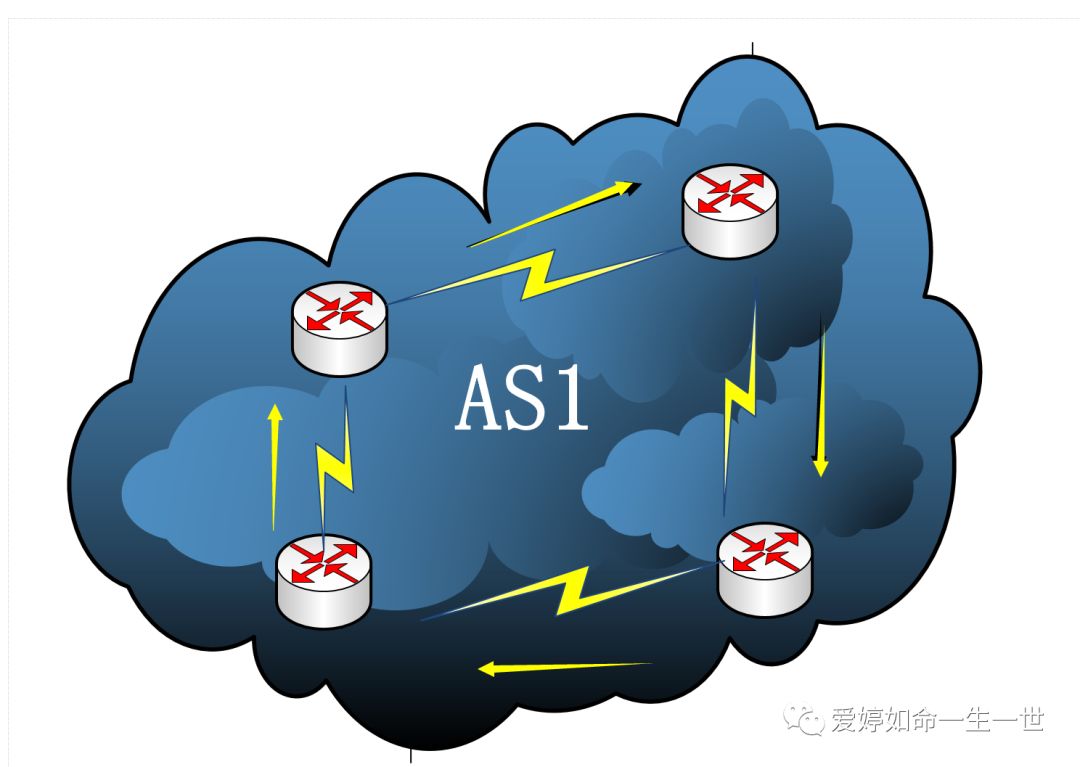

当初学到这的时候，我真的没明白，同一个区域中的BGP路由设备怎么可能没有环路呢？比如说这张图：在BGP 同一区域中BGP是认为全互联的状态，看起来是有环的，但是在BGP路由学习的不是这个样子！
别忘了，之前我在R3看到的的下一条地址并不是互联的那个地址，因此这些设备都是两两互联的！73
