在分享高级ACL配合流策略应用之前，补充一下上次在分享基本ACL配合流策略应用的一些知识点：
上回只单单对接口下应用分享，没有对vlan、视图模式下应用进行说明。

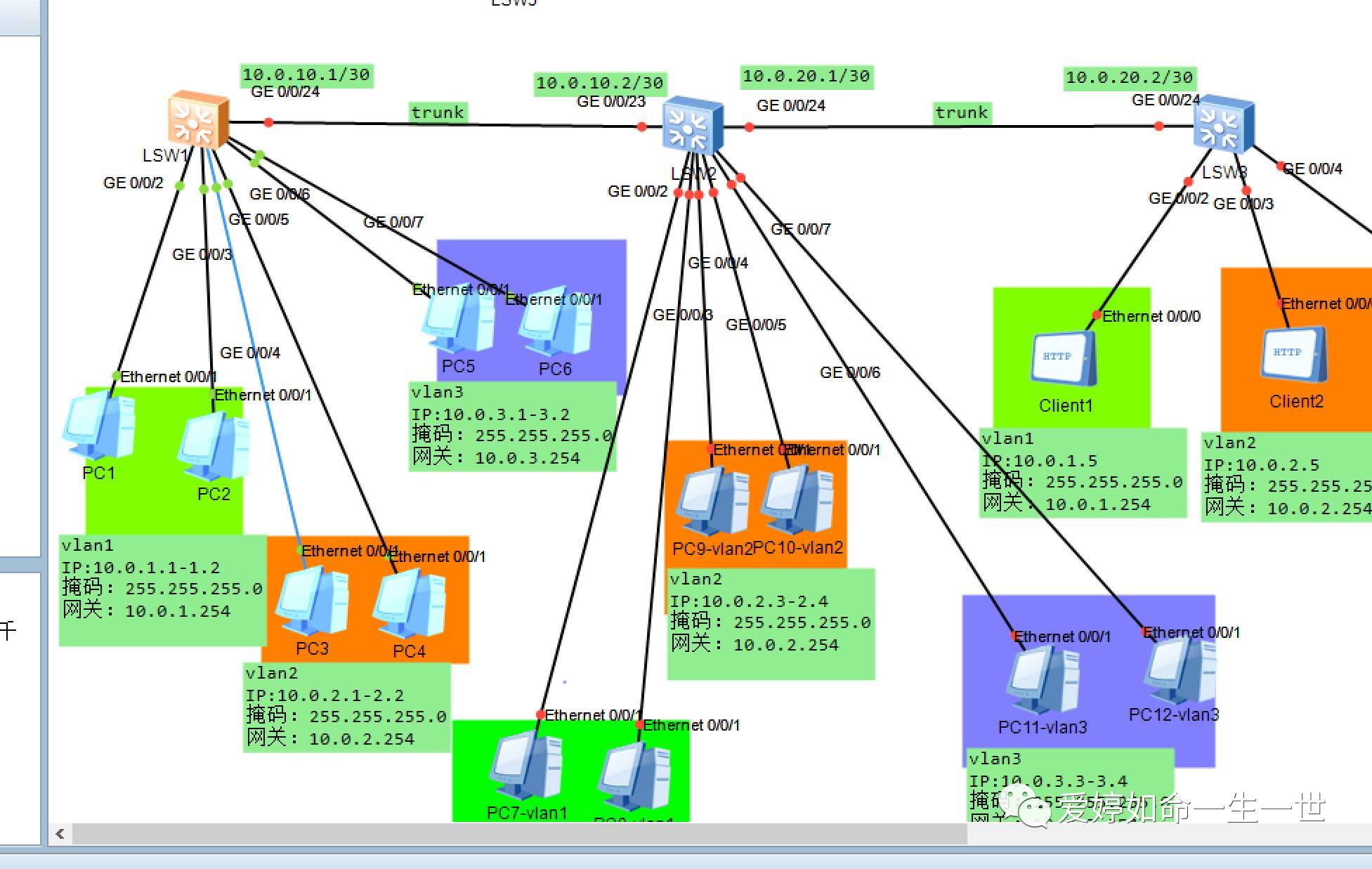

拓扑图如下：

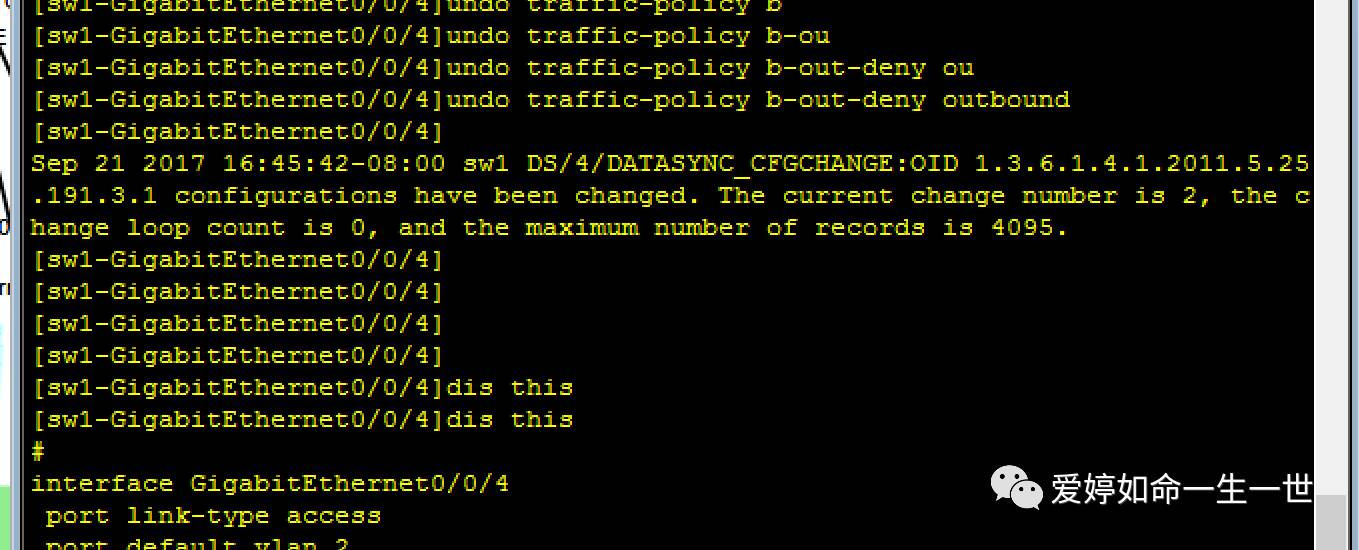

为了试验环境的纯净，我将之前的g0/0/4号端口下的配置去掉：
[sw1-GigabitEthernet0/0/4]undo traffic-policy b-out-deny outbound
VLAN下的应用：

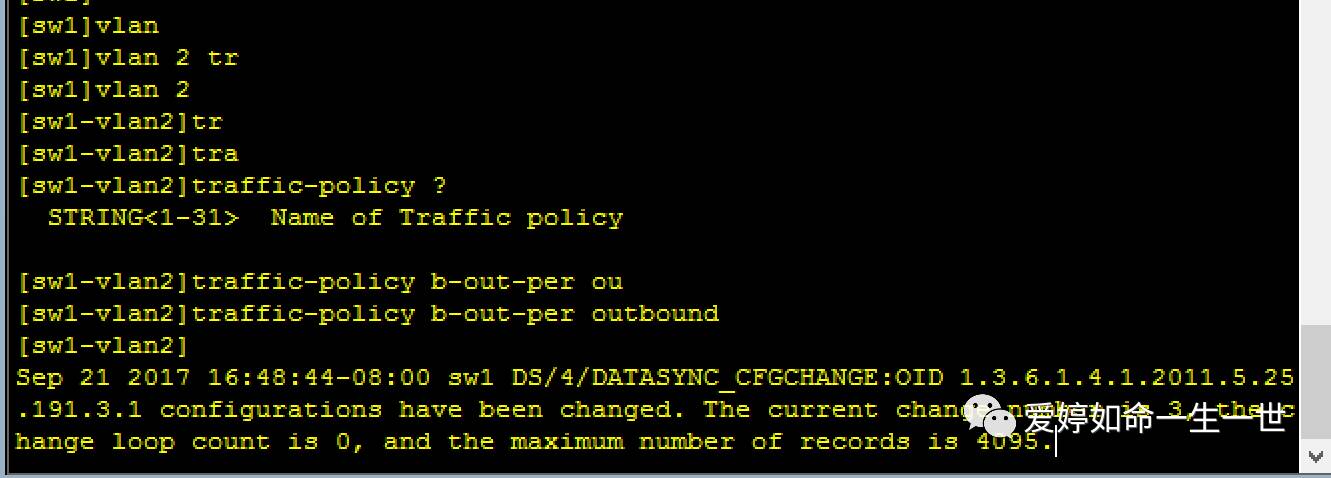

[sw1]vlan 2
[sw1-vlan2]traffic-policy b-out-per outbound

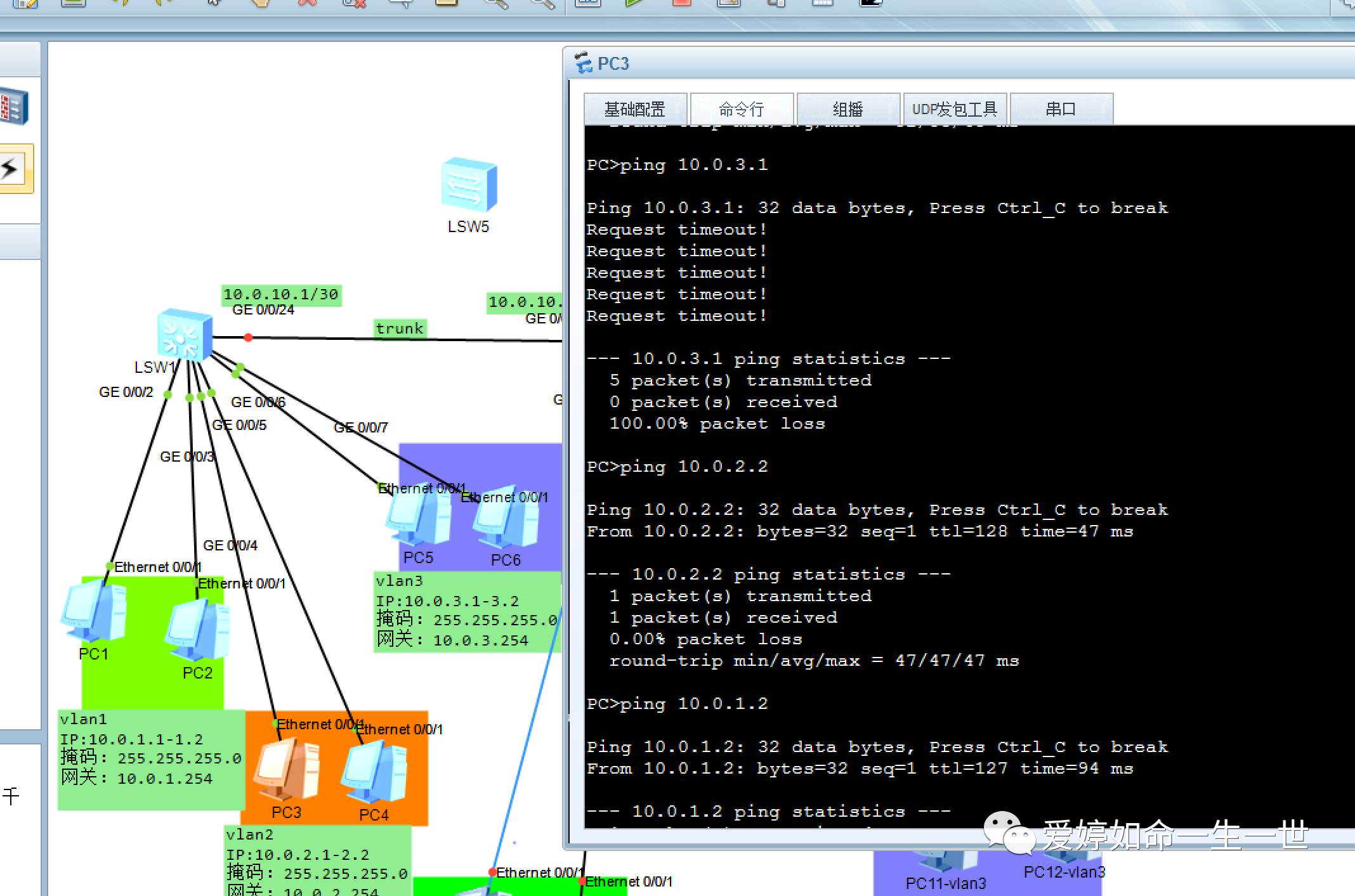

我站在pc3上进行测试：去测试vla3下的主机，明显的看到是没有生效的。（试验完之后可以去掉这个配置。）

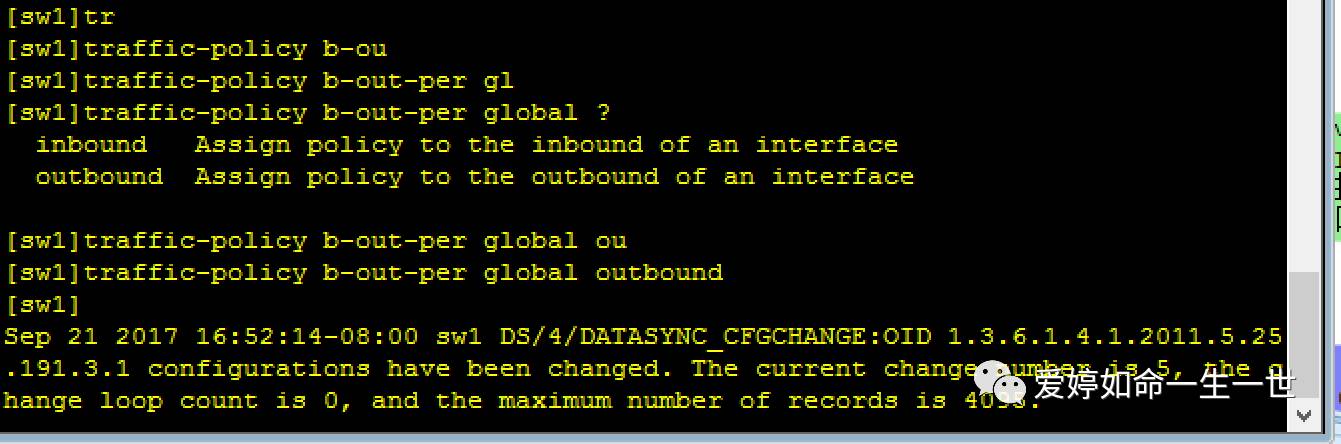

视图模式下：（测试结果还是依旧通的，这里我就不演示了。）
[sw1]traffic-policy b-out-per global outbound
结合以上试验结果：
在基本ACL配合流策略应用时，应用在在vlan和视图模式下时双向都无效！
讨论：高级ACL配合流策略应用试验组合
sw1配置如下：
acl number 3001
rule 5 permit ip source 10.0.2.0 0.0.0.255 destination 10.0.1.0 0.0.0.255
rule 6 permit ip source 10.0.2.0 0.0.0.255 destination 10.0.2.0 0.0.0.255
rule 10 deny ip
acl number 3002
rule 5 permit ip source 10.0.1.0 0.0.0.255 destination 10.0.2.0 0.0.0.255
rule 6 permit ip source 10.0.2.0 0.0.0.255 destination 10.0.2.0 0.0.0.255
rule 10 deny ip
我们要利用以下4种配置组合来验证。

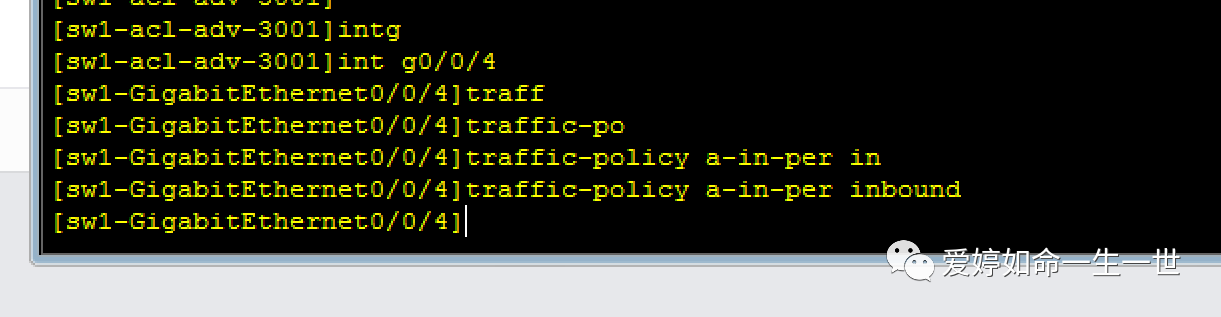

配置在接口下应用：

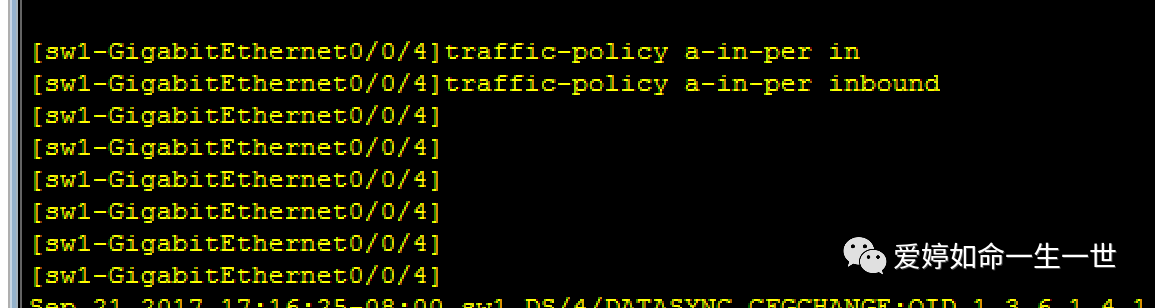

[sw1-GigabitEthernet0/0/4]traffic-policy a-in-per inbound
这里面，要注意的是流策略的名字和数据的接口方向一定是要一致的！

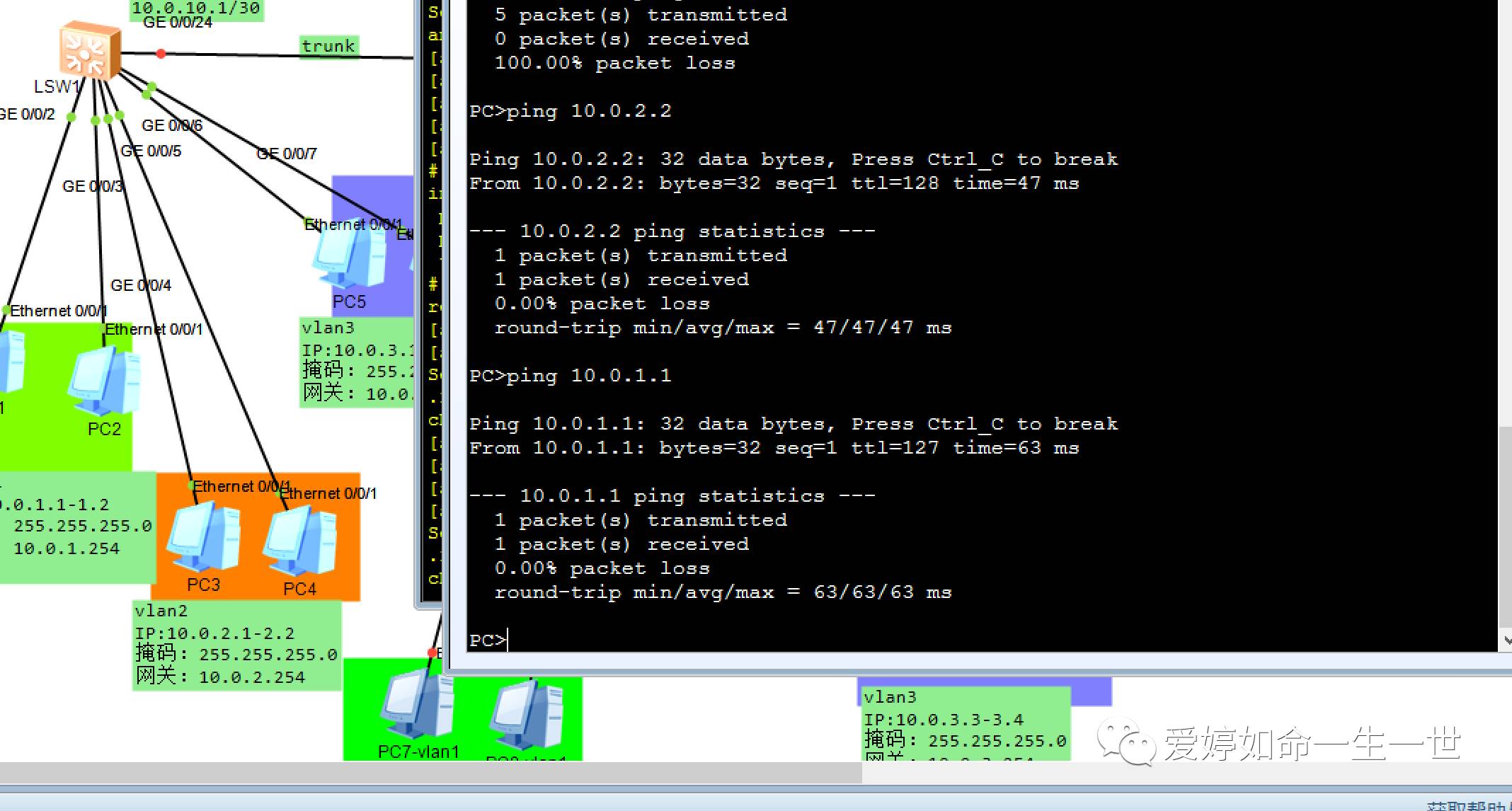

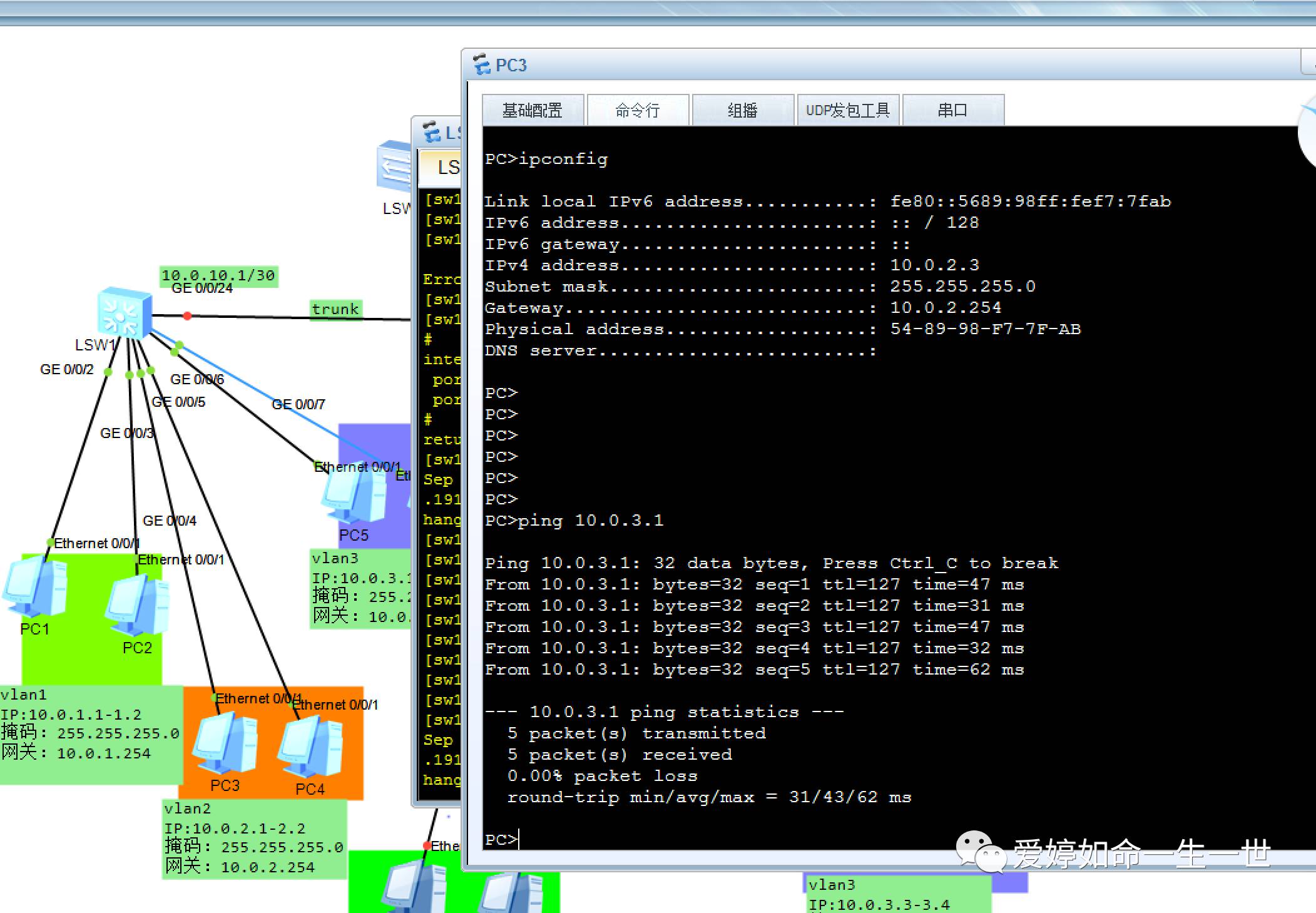

配置完成后在pc3上进行ping测试，看看vlan2和vlan3之间是否能通讯？
答案是：均符合此次试验的需求，不能够和vlan3通讯，能够和vlan1-2的主机互相通讯！

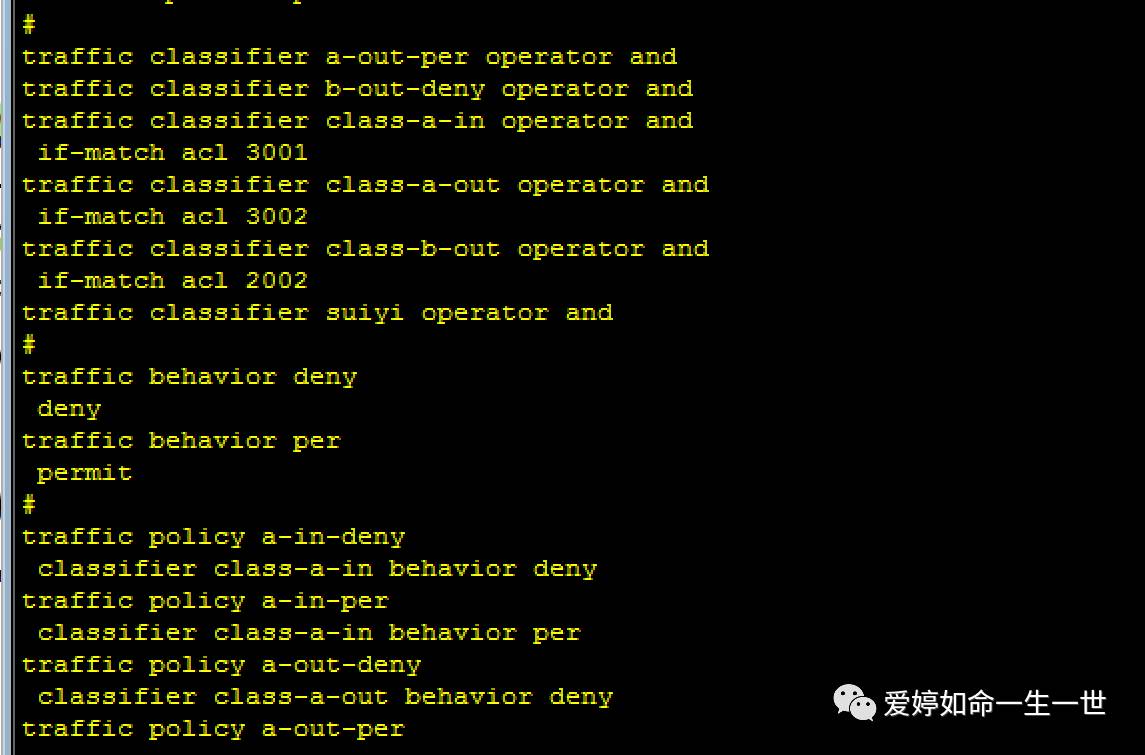

能够通讯的原因之一：是这个流策略和ACL 3001互相关联在一起！

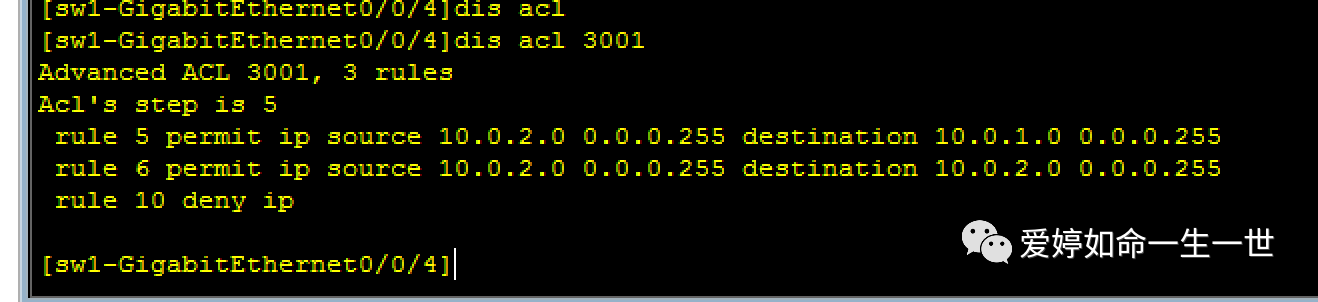

观察acl3001:

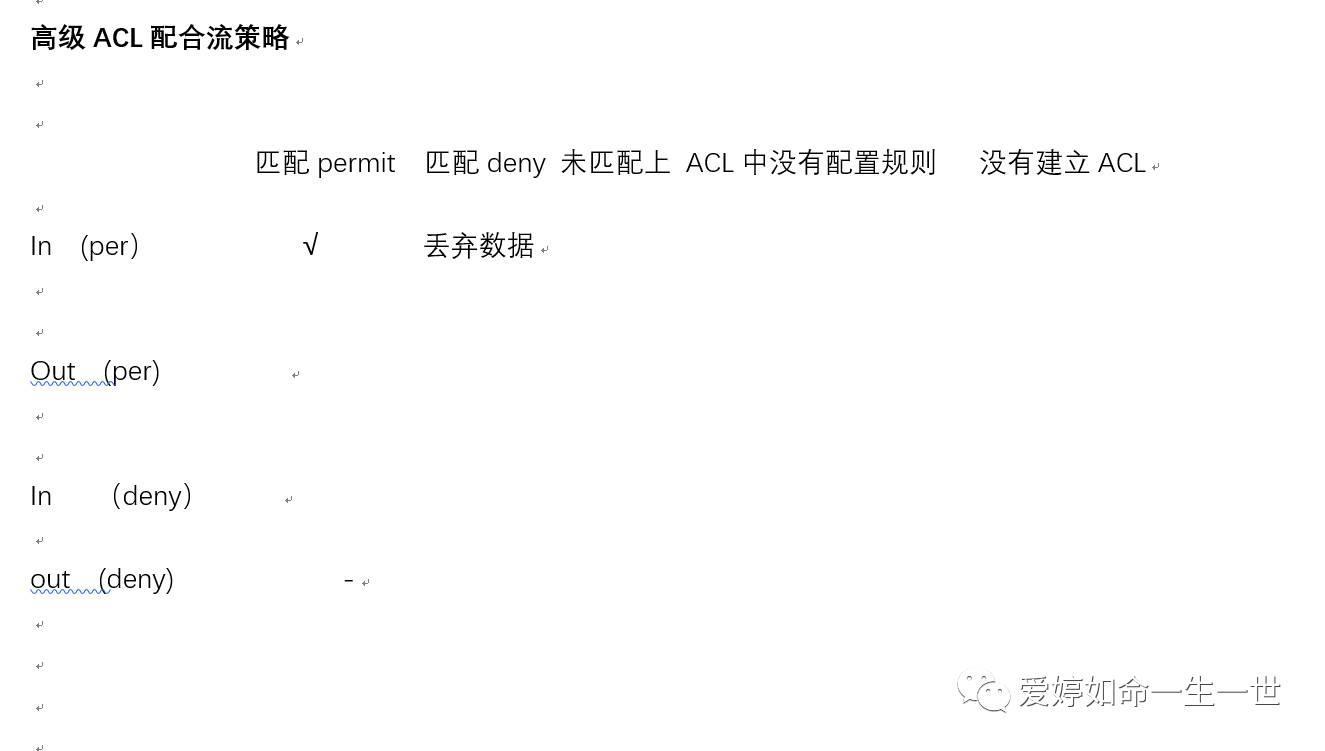

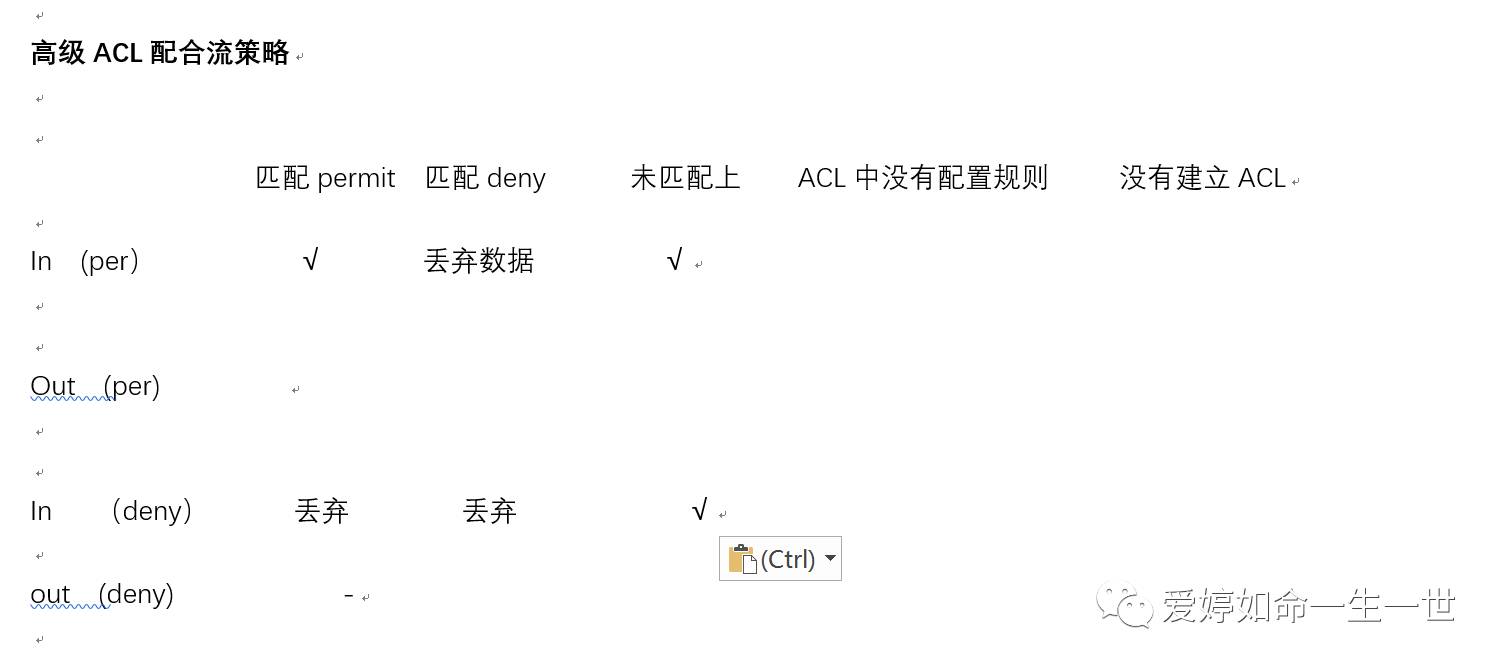

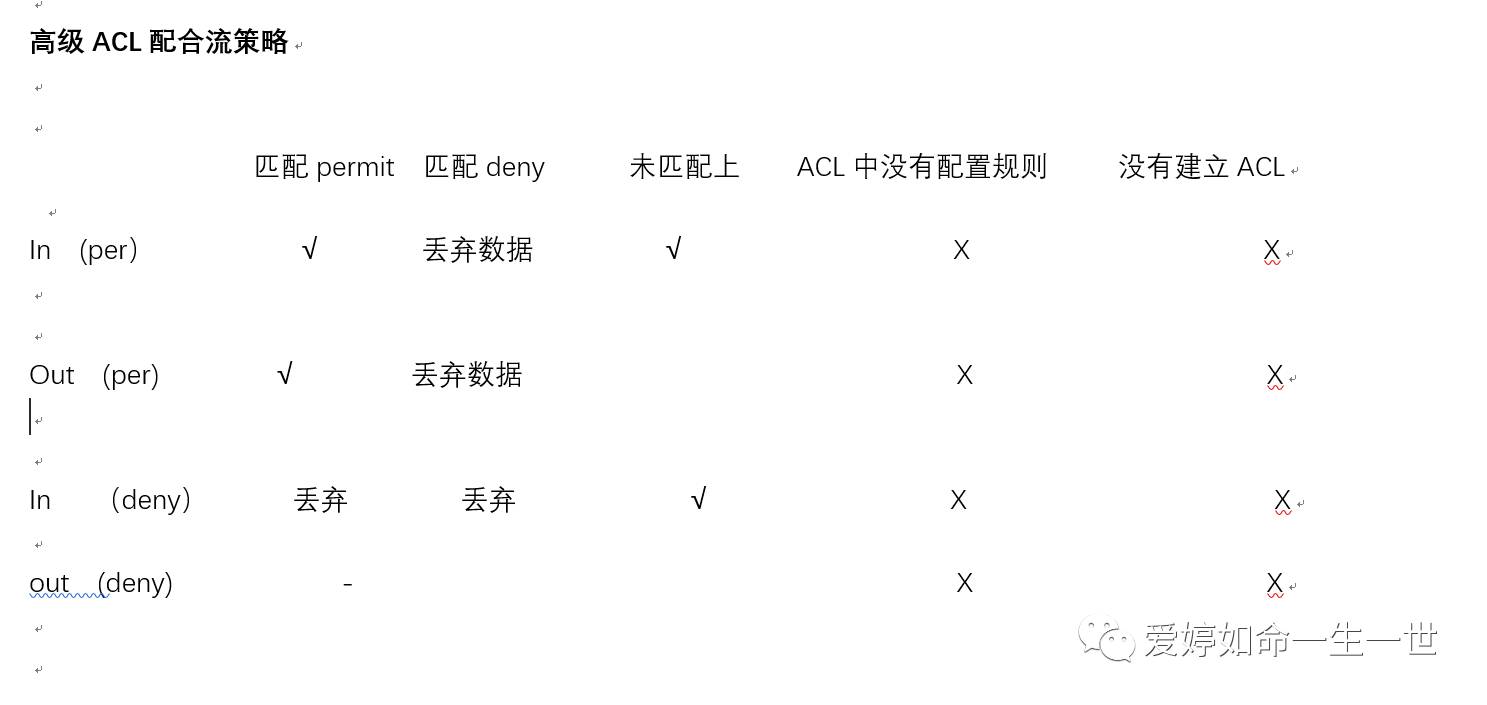

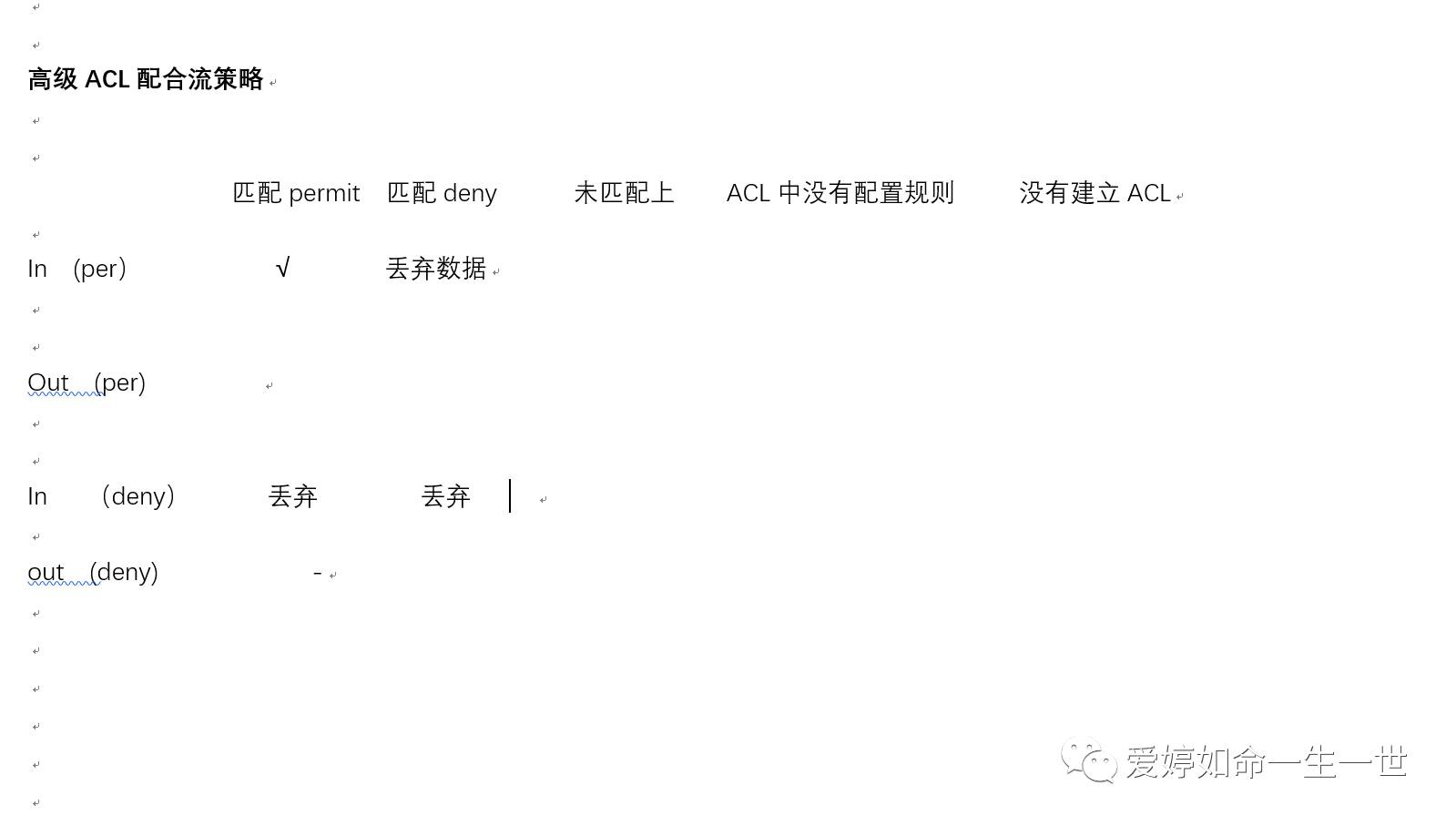

因此，我可以在高级ACL配合流策略的表中填写：
in 方向的deny流行为实验结果：（在去掉端口配置后，建议测试vlan2和vlan3之间是否通讯正常。）

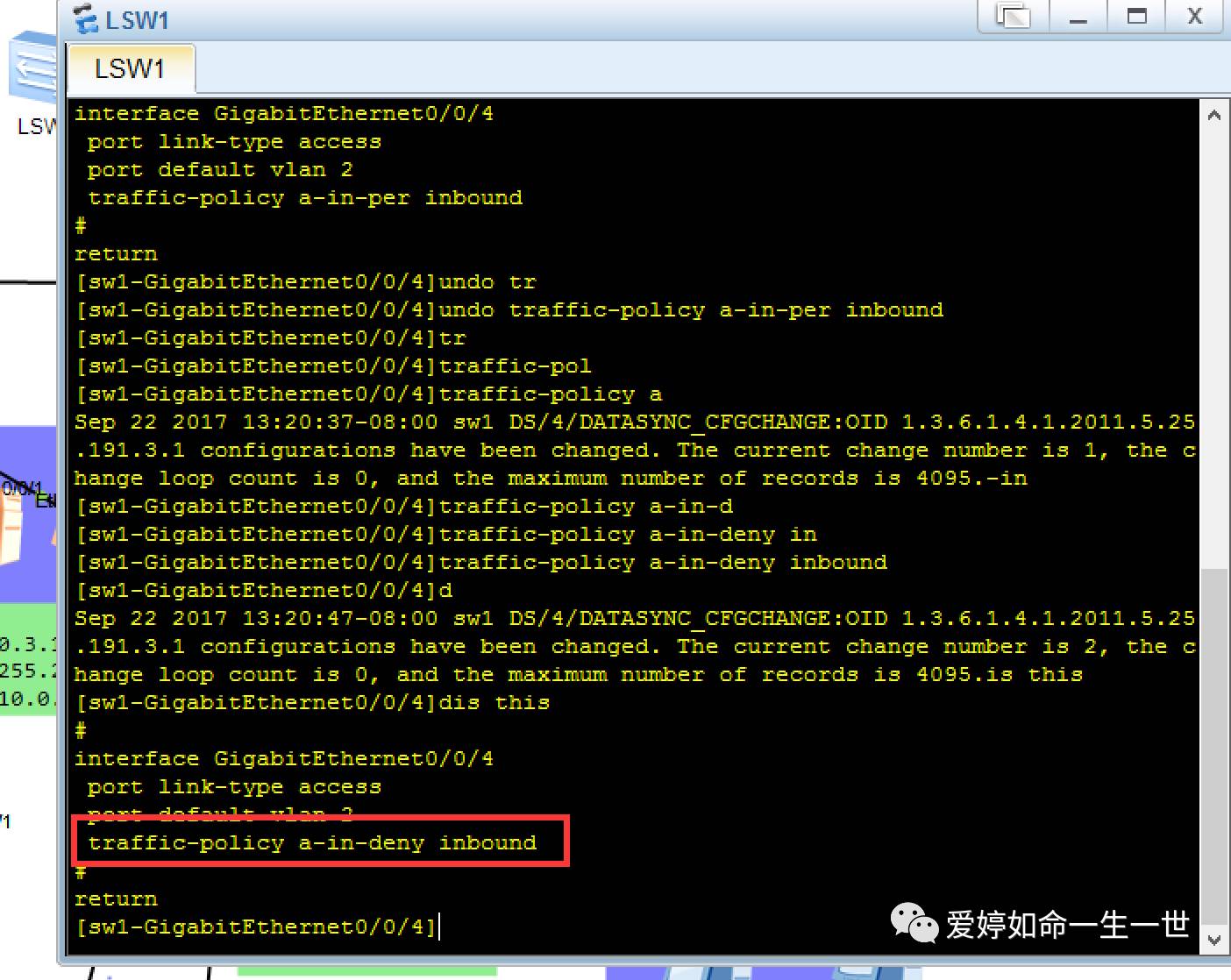

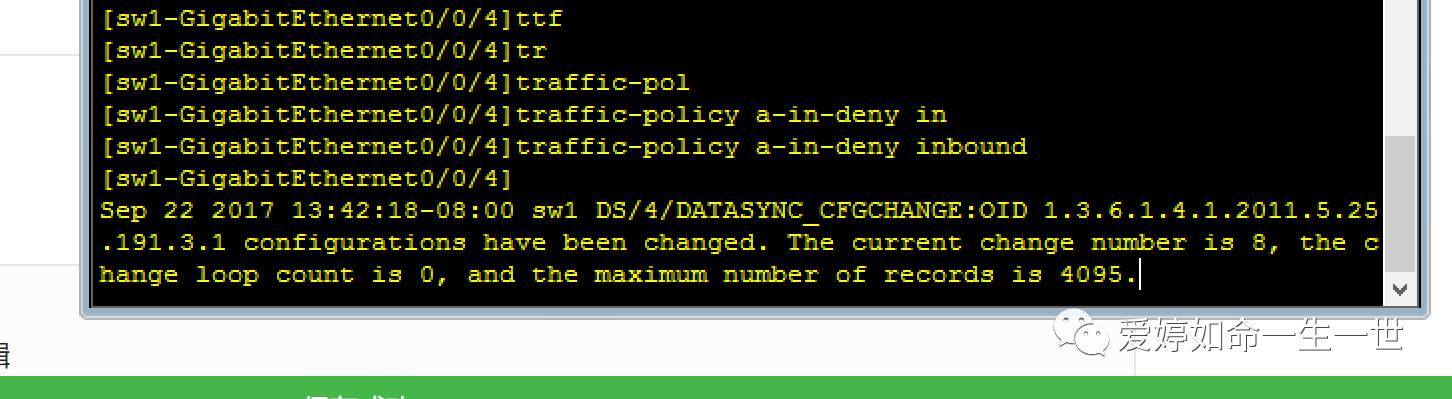

[sw1-GigabitEthernet0/0/4]traffic-policy a-in-deny inbound

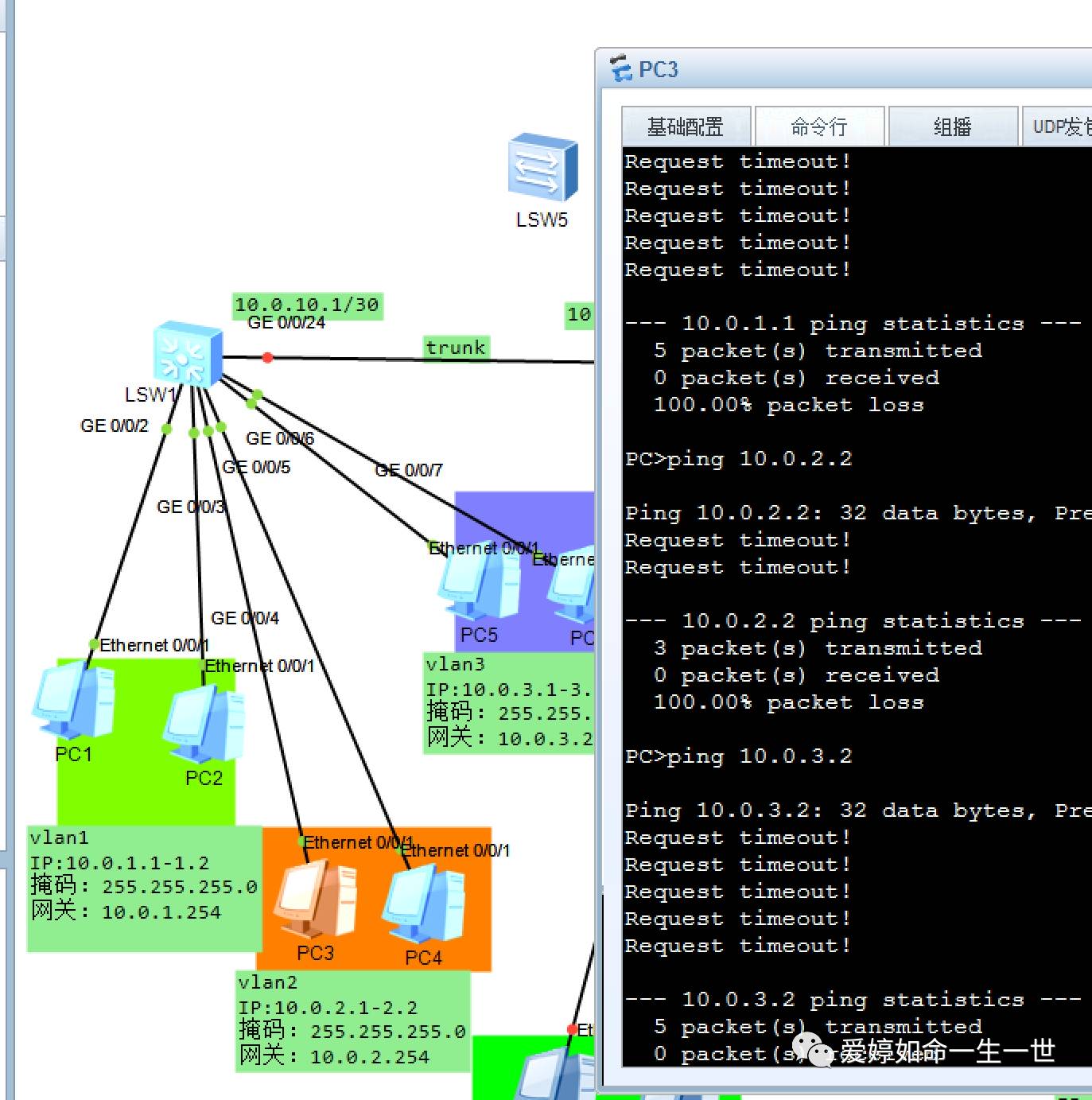

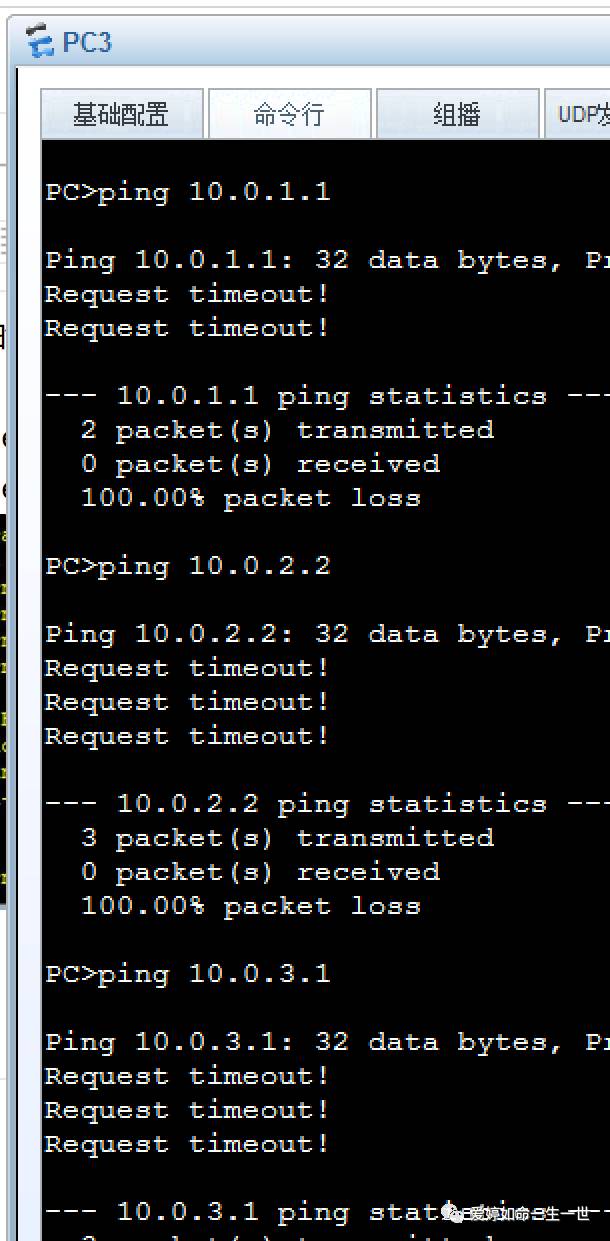

配置好后，我们进行全网测试：发现PC3都不能与全网主机进行互相通讯了！
造成不能通讯的原因：
当流策略中的流行为定义为deny ，不管你ACL中的rule里面是否per deny ，都视为deny!
讨论未匹配时高级ACL配合流策略的实验结果：

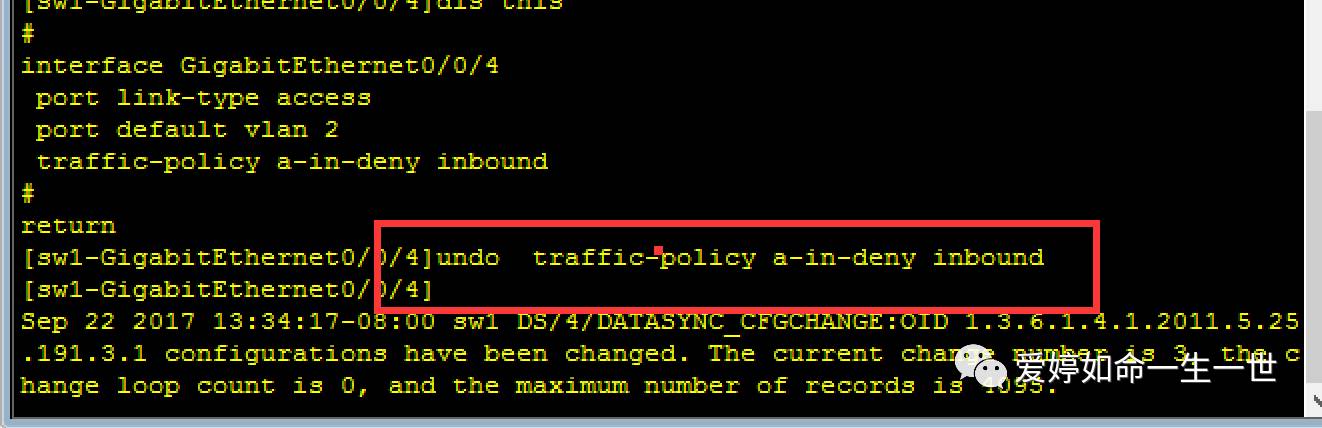

先将g0/0/4号口的接口下应用配置去掉：
sw1-GigabitEthernet0/0/4]undo traffic-policy a-in-deny inbound

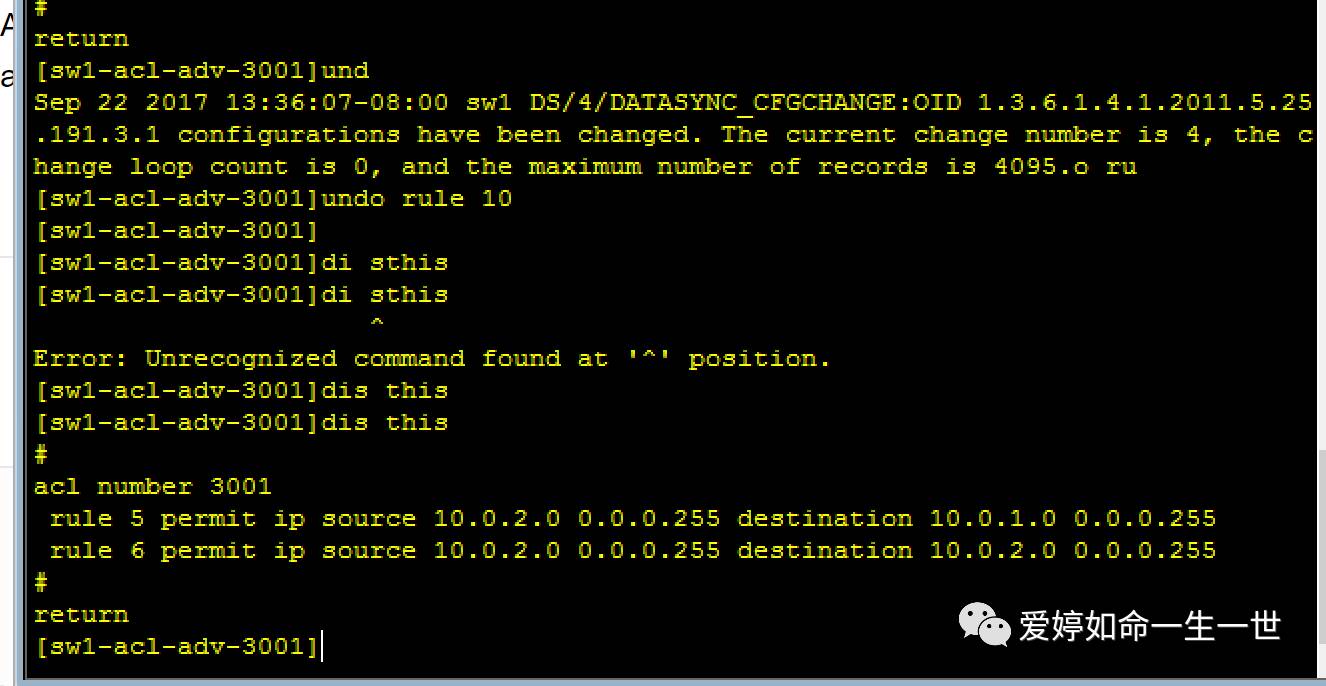

为了模拟未匹配ACL中的规则，我将ACL3001中的 deny规则去掉，使vlan2下的主机去Ping vlan3下的主机，达到未匹配规则的效果：
[sw1-acl-adv-3001]undo rule 10
在接口上应用流策略：
[sw1-GigabitEthernet0/0/4]traffic-policy a-in-per inbound

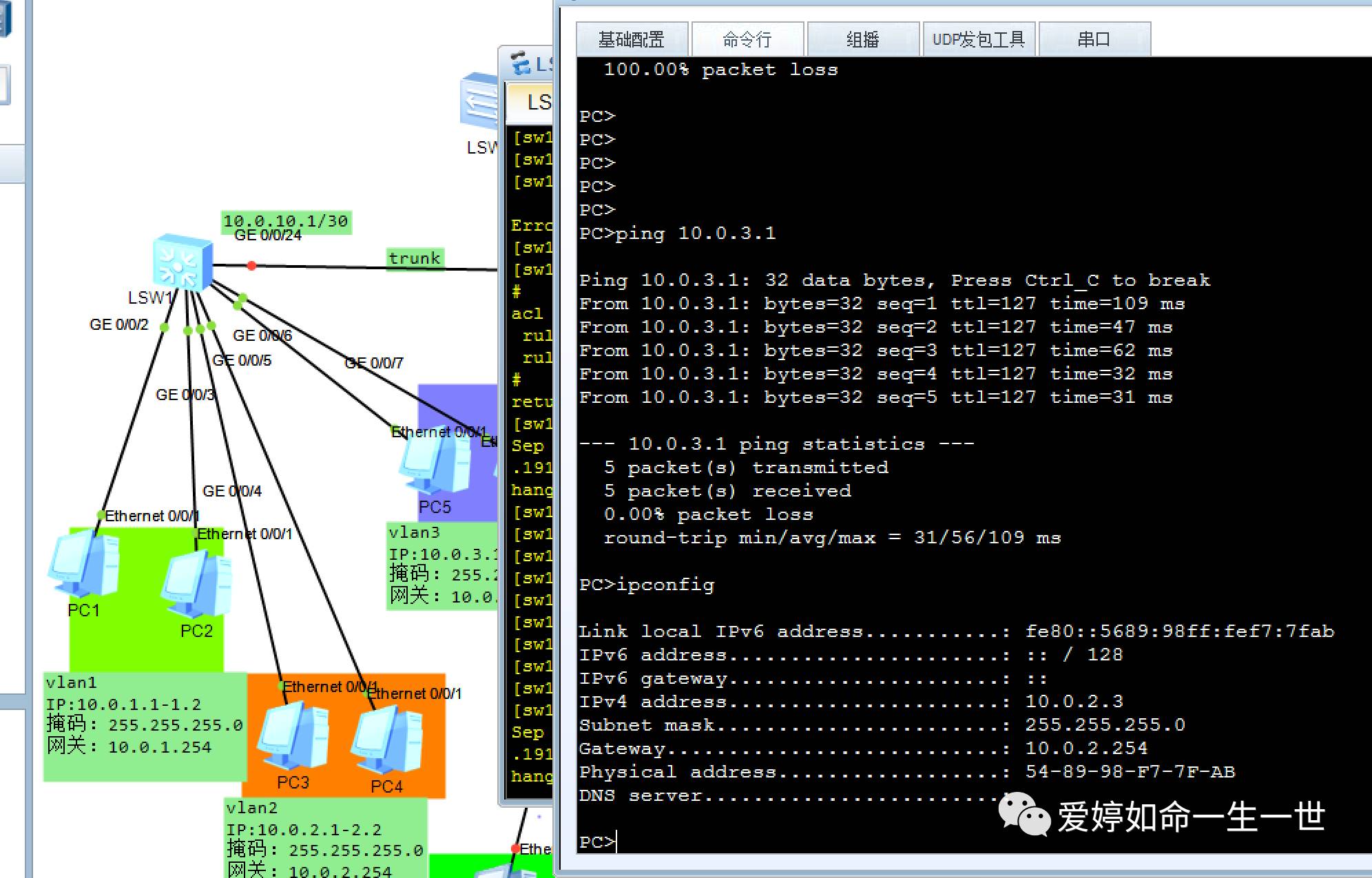

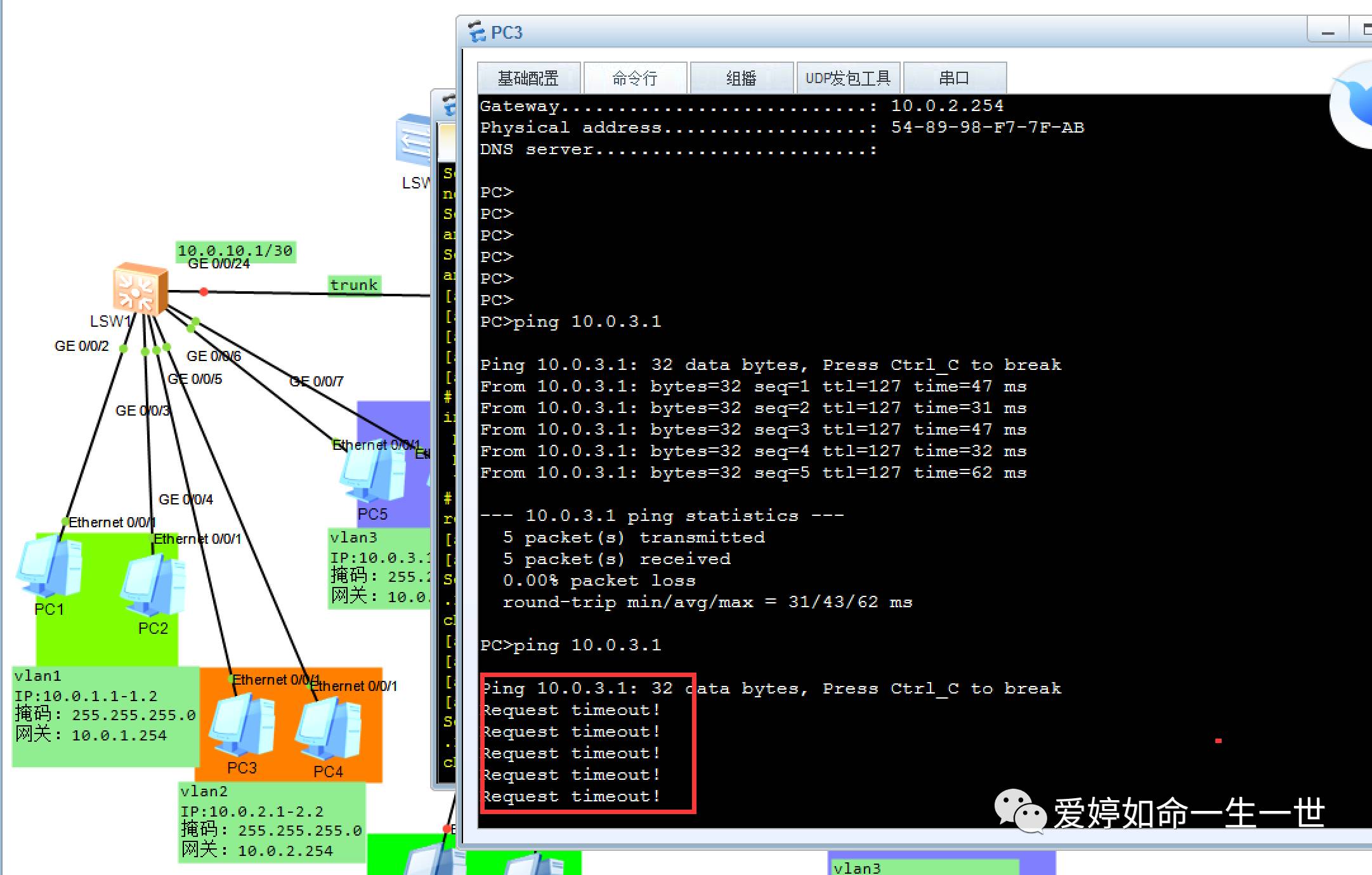

在接口下配置完后，我们来看看vlan2和vlan3之间是否还能通讯？
答案是能够通讯的！
继续验证in 方向的deny:
[sw1-GigabitEthernet0/0/4]traffic-policy a-in-deny inbound
测试vlan2下的主机和vlan3下的主机是否能够通信？
答案是能够通信的。

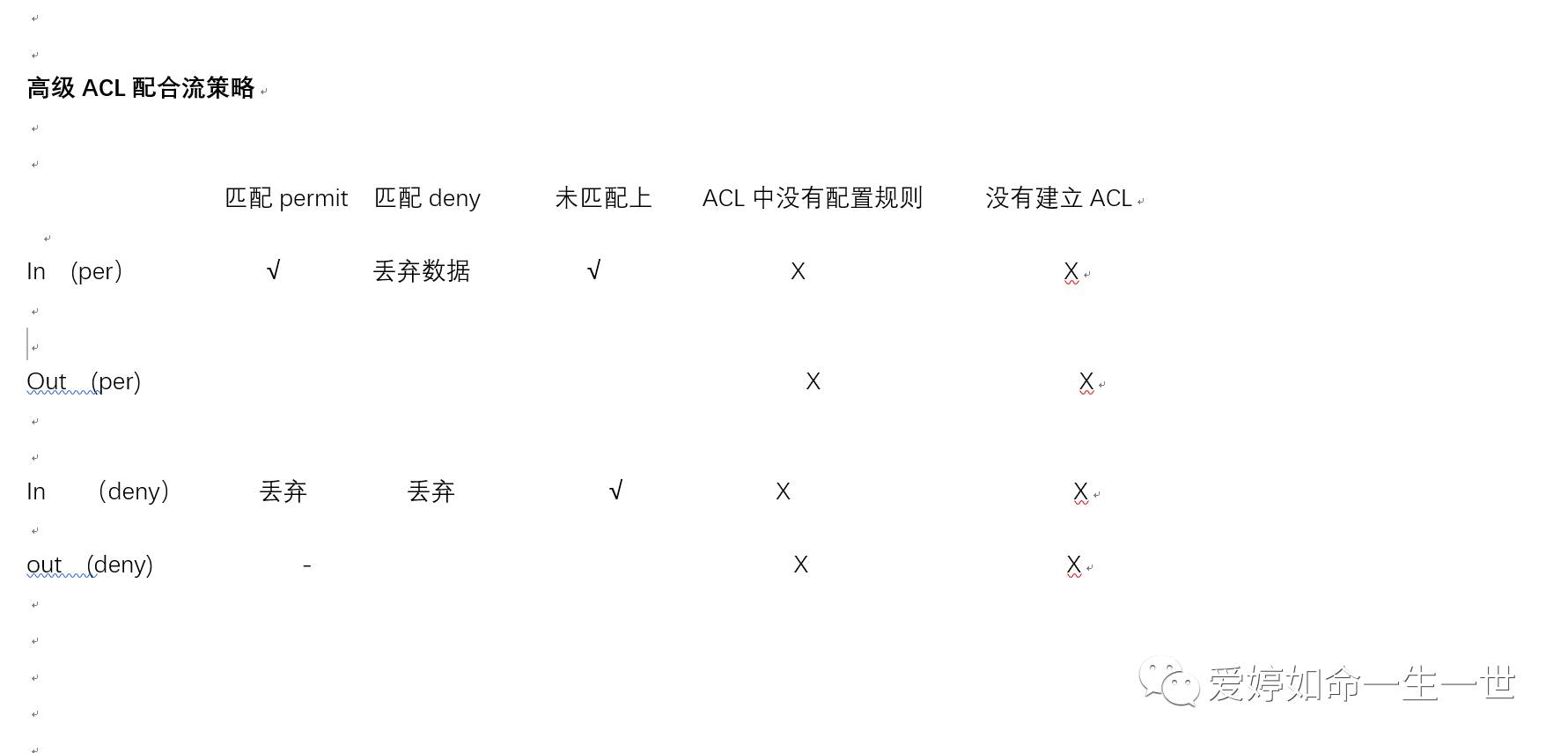

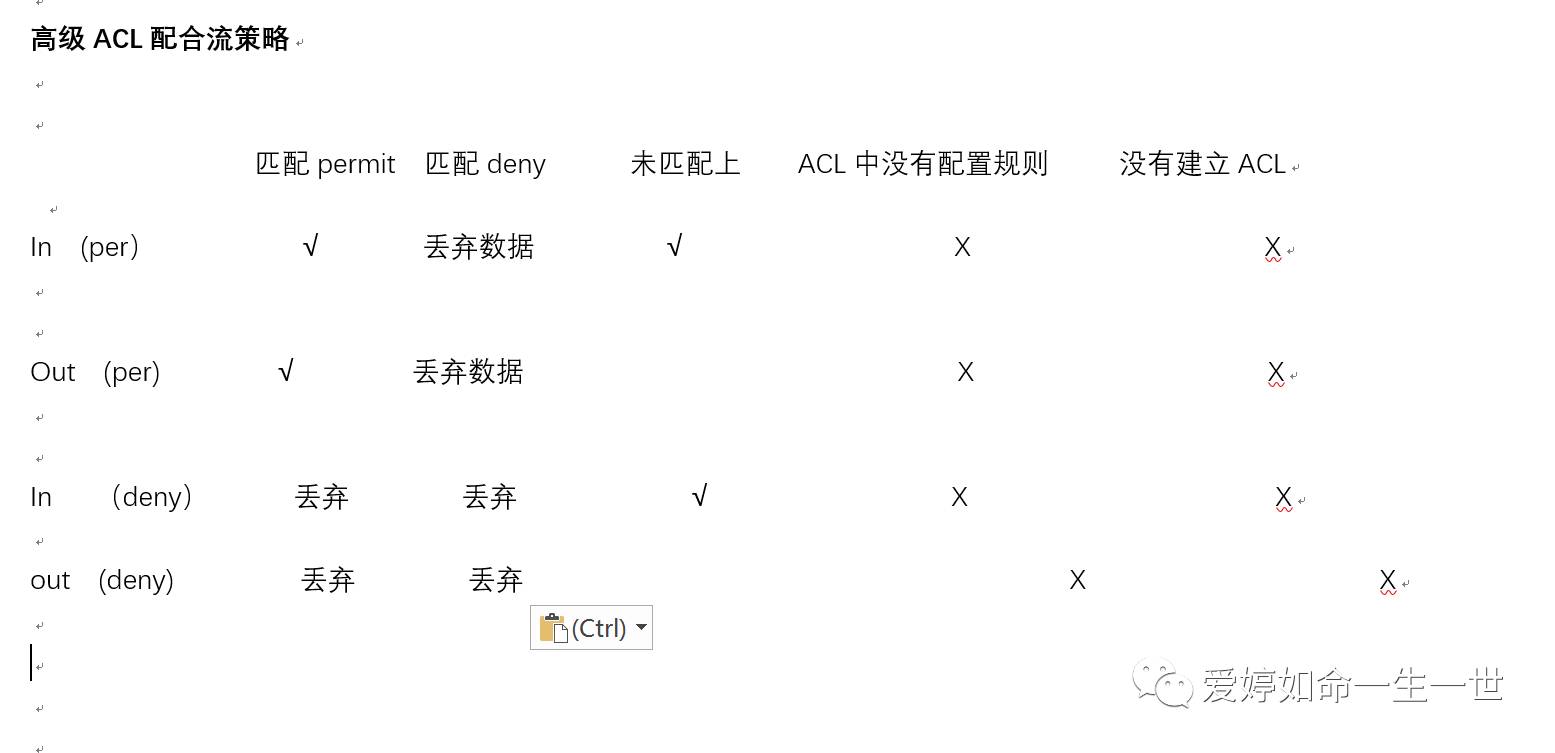

因此，我在高级ACL工作表中：in per 和 in deny 在未匹配上ACL规则时，数据是允许通过的。
验证在没有配置ACL规则和没有建立ACL的验证：和基本ACL配合流策略中提示错误提示是一样的！
注意的是（考试认证）：华为官方定义：在没有定义规则和没有建立ACL时，强制应用时还是允许全部通过的。（不管你Per 还是 deny ）
讨论 out （per deny）方向的组合认证：

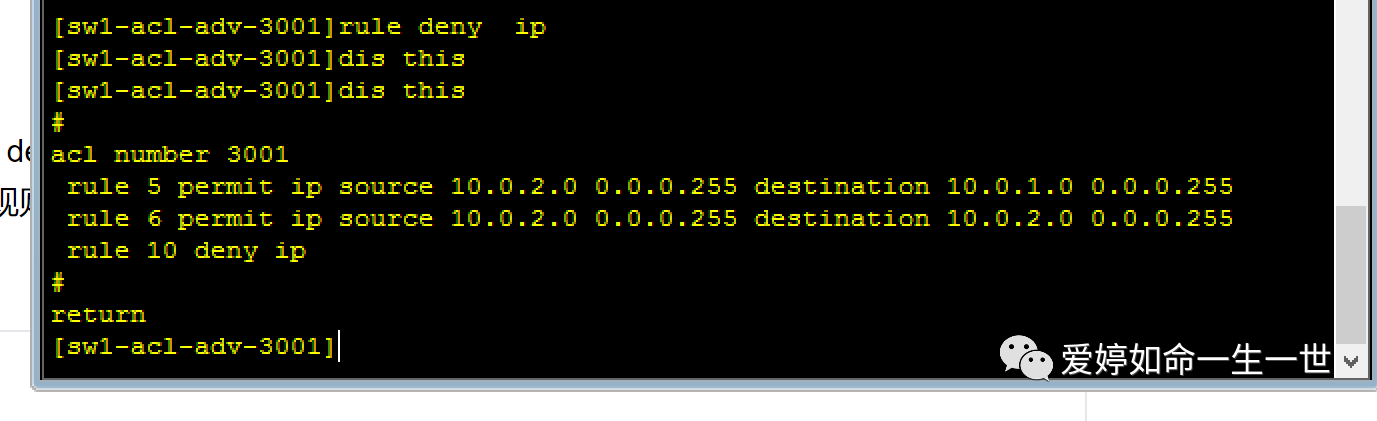

先将acl 3001 规则恢复：
[sw1-acl-adv-3001]rule deny ip
接口下应用：

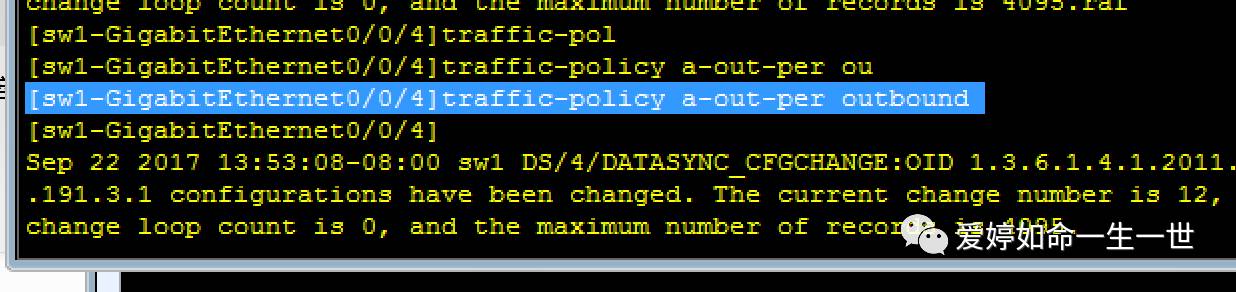

[sw1-GigabitEthernet0/0/4]traffic-policy a-out-per outbound
测试：vlan2和VLAN3是否能够通信：
答案是不能够互相通讯的。但是能够和其他主机互相通信！
再来看看out -deny的实验结果：
接口下应用

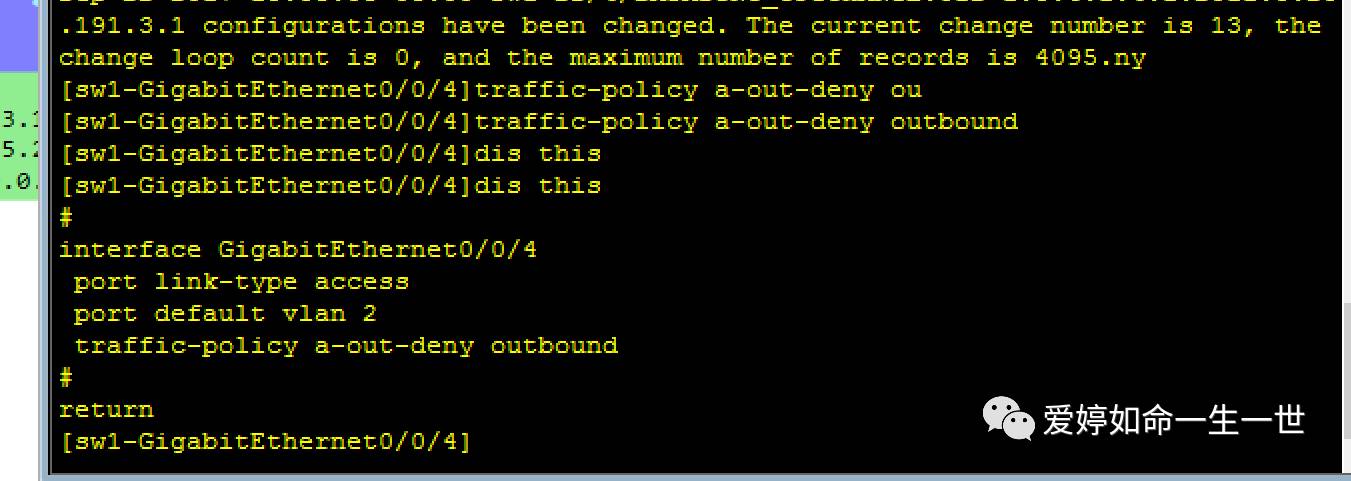

[sw1-GigabitEthernet0/0/4]traffic-policy a-out-deny outbound
[sw1-GigabitEthernet0/0/4]dis this
造成全网的不能够通讯：
剩下最后的未匹配上的情况：和刚才的in方向一样，都是通过的，（这里就不用作试验了，只要把3002里面的规则最后一个deny给去掉，接口下应用就可以了。）
基本/高级配合流策略的6种组合方式到此为止实验验证完毕，我刚开始学的时候确实感觉有些琐碎，因为需要以上各种组合来验证加深自己对ACL的记忆。

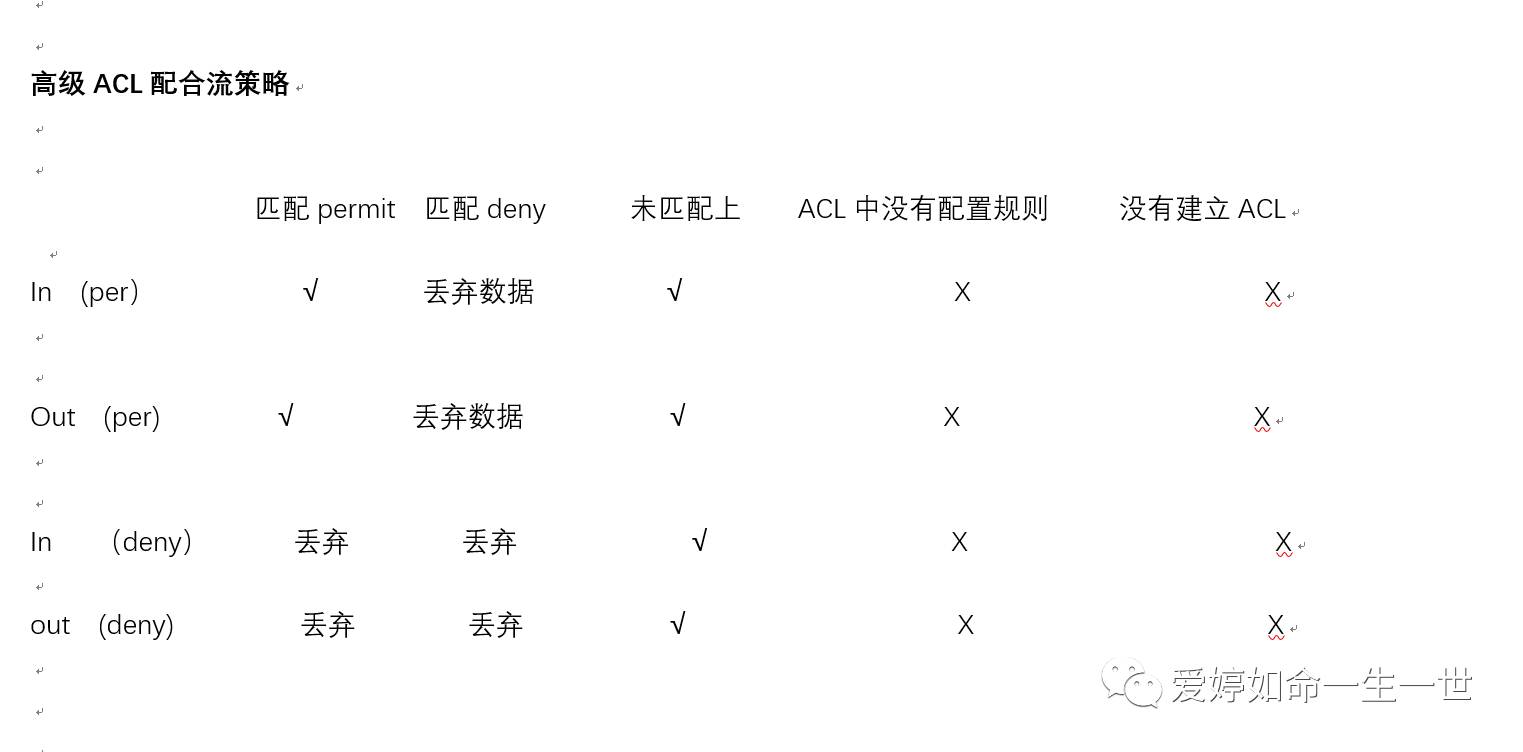

因此，我在这里总结了一些实验后论证的图：为以后在实际的生产环境下配置ACL做参考。

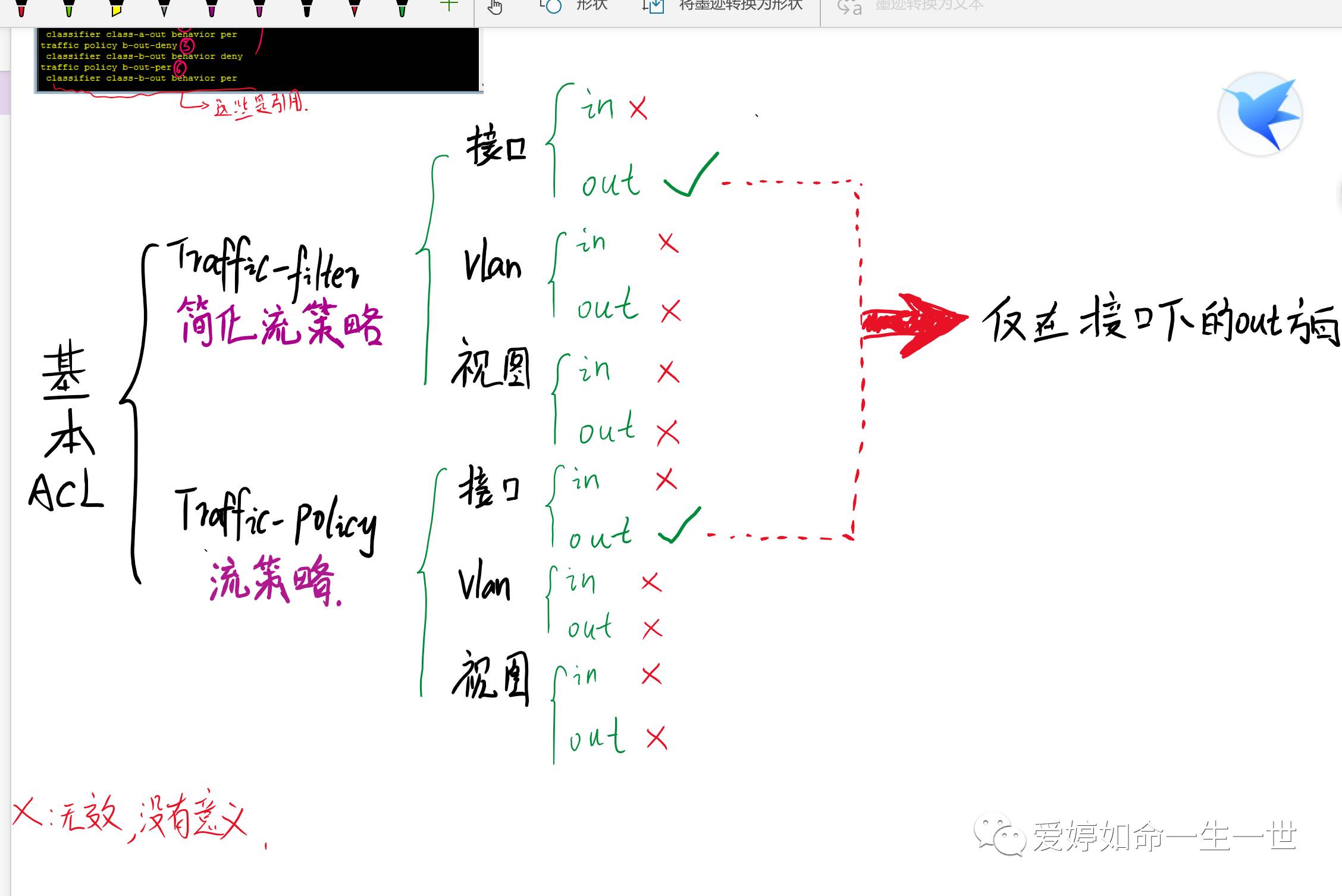

基本ACL配合简化/流策略 图谱
在企业实际生产环境中，根据图中来看，还是推荐基本ACL配合简化流策略在接口下Out方向应用更为简单。

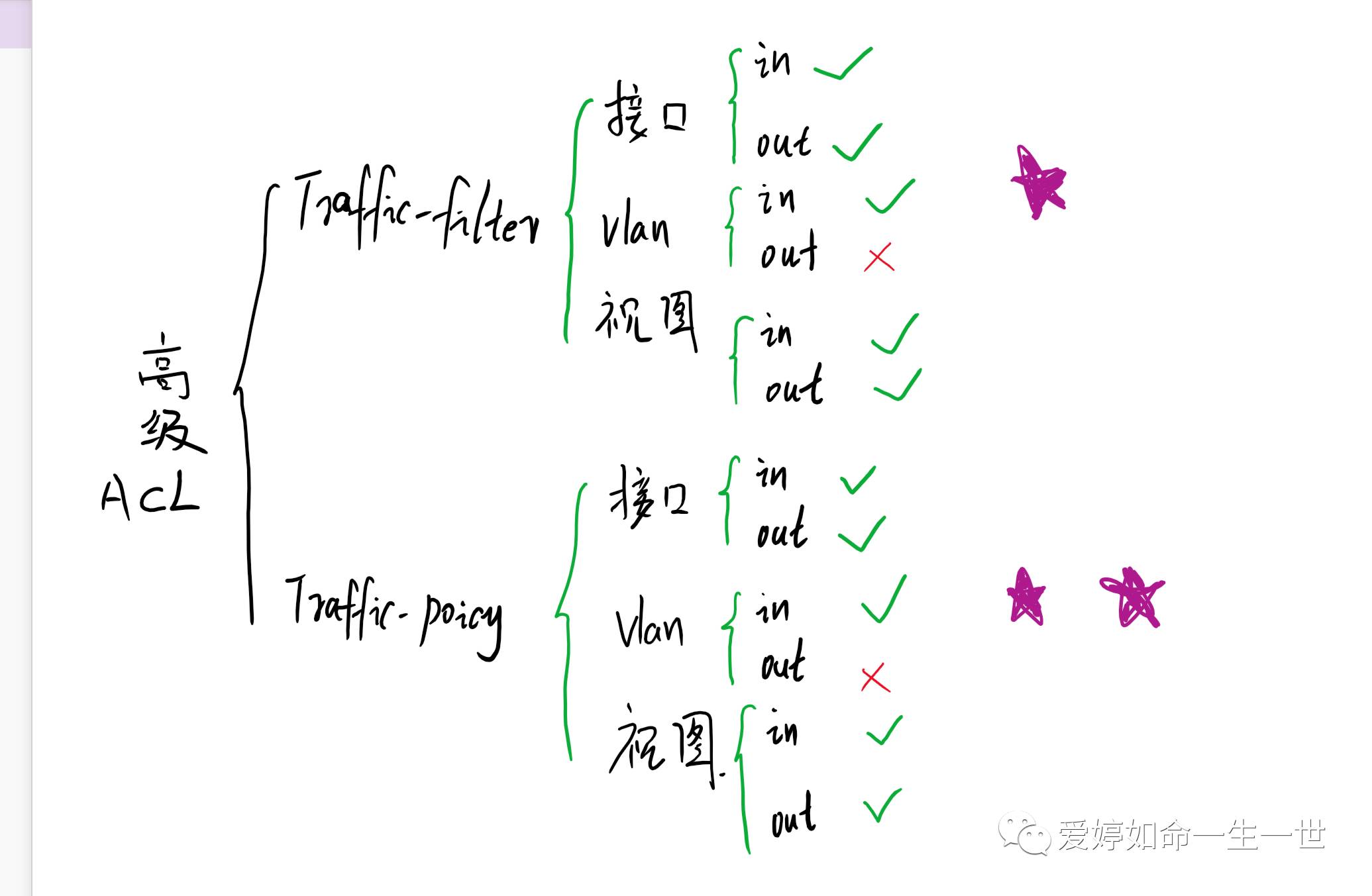

高级ACL在配合简化/流策略时，接口下应用时缺点很明显：那就是命令的书写量过大，影响工作效率！因此推荐图中带星号的，好处首先在于节省工作量，（在vlan下应用，相当于给vlan下所有的端口应用。），其次产生精炼的ACL的规则（期内的规则条目数最少，减少交换机内存资源）。
更为推荐高级ACL配合流策略在vlan下应用：优势在于规整！专业。
华为ACL在VLAN下应用时，vlan首先是属于二层概念技术，ACL中是针对IP报头来控制，这就让运维人员感觉到，用二层技术去管理三层概念，有些非驴非马的意思，如果在vlan接口下应用起来就觉得还说的过去。
华为官方在交换机定义中，在s5720-EI 以后就可以支持vlan接口下配置应用ACL了。
