本期分享Mindspore社区陈翊辉同学的项目经验：基于MindSpore的量化感知训练，扩展混合bit量化功能。

项目信息

项⽬名称：

基于MindSpore的量化感知训练，扩展混合bit量化功能

⽅案描述：

基于MindSpore的量化感知训练，采⽤搜索算法(例如进化算法/强化学习等)⾃动根据⽹络结构设置4/8bit混合量化策略。

时间规划：

具体开发时间⻅项⽬总结-⽅案进度

7.1 - 7.10 搭建环境，数据集，浮点模型，运⾏全8位量化感知训练，查阅相关api⽀持情况，决定位宽选取⽅案。

7.10 - 7.25 开发位宽选取部分，⽐如量化敏感度求解器，APQ框架或者HAWQ框架

7.25 - 8.25 训练mobilenet v2，调试相关参数，达到项⽬效果

8.26 - 9.20 进⼀步优化，增加⼀些技巧等，增加⼀些额外功能；⼀些其他的⽹络

9.21 - 9.30 代码规范，整理结果

项目总结

项目背景

混合位宽量化

模型⼤小和推理的速度、功耗是当前神经⽹络应⽤部署的主要挑战。⼀种可靠的解决

⽅法是量化(quantization)。然而，将模型量化到相同的低位宽将导致严重的精度下降。通常的办法是使⽤混合位宽(mixed-precision)量化。然而，使⽤暴⼒搜索的⽅法决定位宽是不现实的，混合位宽量化的搜索空间是⽹络层数的指数复杂度。因而需要⼀种系统化的位宽决定（搜索）算法，在给定⽬标限制（如模型⼤小，推理速度功耗等）下，求解最好的混合位宽配置。

昇思mindspore量化简介

当前业界量化方案主要分为两种：感知量化训练（Quantization Aware Training）和训练后量化（Post-training Quantization）。感知量化训练需要训练数据，在模型准确率上通常表现更好，适用于对模型压缩率和模型准确率要求较高的场景；训练后量化简单易用，只需少量校准数据，适用于追求高易用性和缺乏训练资源的场景。

训练后量化（Post-training Quantization）的功能实现主要在mindspore lite
，主要支持权重量化，全量化，并且现在已经支持混合位宽量化。激活值量化方法支持KL散度，MAX_MIN或REMOVEAL_OUTLIER方法；另外有bias_correction
统计量修正方法。https://www.mindspore.cn/lite/docs/zh-CN/r1.5/use/post_training_quantization.html

感知量化训练（Quantization Aware Training）主要在mindspore
依靠伪量化节点实现。伪量化节点，是指感知量化训练中插入的节点，用以寻找网络数据分布，并反馈损失精度，模拟量化为低比特时的精度损失，把该损失作用到网络模型中，传递给损失函数，让优化器在训练过程中对该损失值进行优化。

而在训练方式上，支持传统QAT和可学习步长QAT（LSQ）两种方式。

相关工作

量化参数可学习的量化感知训练

对于更低位宽的量化使用量化参数可学习的量化感知训练效果明显优于传统qat，相关方法有PACT[1]，LSQ[2]，LSQ+[3]等

其中mindspore支持的是LSQ

基于敏感度的混合位宽

主要用于训练后量化（PTQ）中，比如ZeroQ[4]等，也有和进化搜索结合的用于混合QAT中，如EvoQ[5]

基于黑森矩阵的混合位宽

量化误差和黑森矩阵有关，计算黑森矩阵可以指导量化位宽的选取，比如HAWQ[6]，HAWQ-V2[7]，HAWQ-V3[8]

基于强化学习，预测器的混合位宽

搜索问题一种解决方法即强化学习，可以训练ddpg agent等做位宽决策，比如AMC[9]，HAQ[10]，APQ[11]等。其中对精度的获取可以用预测器，或者实测得到。

项目方案

数据集划分

imagenet训练集原有120万张左右图⽚（modelzoo⾥很多都写错了)

验证集5万张

取训练集3万张，验证集2万张⽤于搜索过程中训练验证

src/mobilenetv2_mix/scripts/prepare_data.py

训练验证

可以指定gpuid，位宽配置，预训练模型位置等参数；

输出在小数据集上训练后验证的精度结果

src/mobilenetv2_mix/train_and_eval.py

搜索算法

主要使用进化搜索算法和小数据集训练-验证选取位宽。

超参数主要为搜索容量N，变异数，杂交数，最大迭代次数等，通常层数越多，可选位宽越多，相应需要的容量和迭代次数也越多。

Input:
    search rounds iters,
    population N,
Randomly generate small training set T and validation set V
Randomly generate initial population P
for i=1...iters do
    quantize model with candidate configurations in P, train and validate with T and V. sort P with validation accuracy in descending order
    P = P[:N // 2]
    P_crossover = Crossover(P[:N // 4])
    P_mutation = Mutation(P[:N // 4])
    P = P + P_crossover + P_mutation
Output: Candidate with best accuracy

src/mobilenetv2_mix/search.py

混合qat和验证

使用官方modelzoo的代码official/cv/mobilenetv2_quant
，添加混合位宽设置即可

network = quantizer.quantize(network)
quantizer._set_mixed_bits(network, bits_array)

实验结果

进化搜索实验结果

硬件配置

cpu Intel(R) Xeon(R) Gold 6240 CPU @ 2.60GHz 72核⼼
内存 512GB
GPU NVidia Tesla V100 32GB * 8 （功耗墙200W）

搜索时间

约16小时

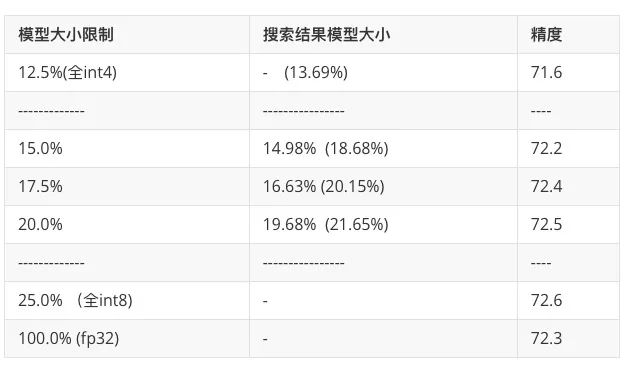

精度结果

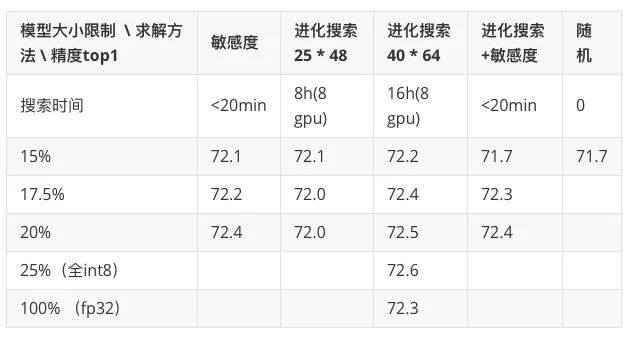

与其他算法⽐较

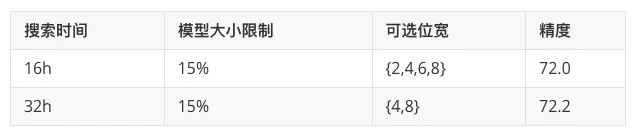

更多位宽选择的搜索结果

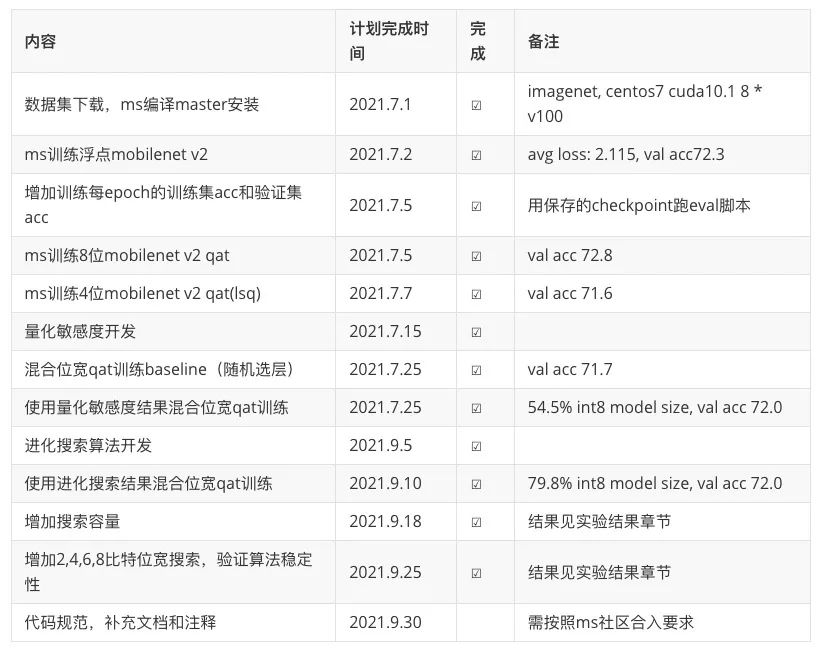

方案进度

后续工作安排

优化训练的pipeline

⽬前搜索器使⽤⼦进程的⽅式调⽤训练过程，使⽤训练进程的stdout提取精度，性能较差，且鲁棒性不够。需要进⼀步优化训练的调⽤⽅式，数据集只需载⼊⼀次，并使⽤数据下沉等⽅法优化

增加更多位宽和限制下搜索结果

受设备和时间限制，现有结果主要有{4,8}
可选位宽在{60%,70%,80%,90%}
模型限制下的搜索位宽结果和精度，{2,4,6,8}
可选位宽在{60%}
模型限制下的搜索位宽结果和精度及{4,8}
随机选择位宽在{80%}
模型限制下精度平均结果，可以初步说明算法的正确性和有效性。

下一步将在更多位宽和限制下实验，并扩展到其他网络

代码规范补充说明文档提交合入请求

现在代码主要适⽤于gpu平台，并固定了GPU数量为8卡，之后将按照mindspore社区合⼊要求规范代码，补充⽂档并提交合⼊请求

遇到的问题及解决方案

问题：

centos⽤⼾权限编译安装mindspore

解决⽅案：

因为机器是centos7系统，没有现成的mindspore包安装，需要从源码⾃⾏编译安装，而且机器只有⽤⼾权限，相关的依赖也需要⽤源码编译安装

⽬标机上缺少⼯具链，而且没有权限装⼯具链⽐较⿇烦，考虑在有权限的相同环境上编译出安装包

使⽤了nvidia/cuda:10.1-cudnn7-devel-centos7
docker镜像搭建容器编译安装包，注意后⾯tag需要有cudnn且有devel（当时ms只⽀持cuda10.1，现在已经⽀持cuda11），容器要安装nccl

编译⼯具链使⽤gcc7.3.0，python使⽤conda的3.7.5，其他⼯具和编译步骤参考

http s://www.mindspore.cn/news/newschildren?id=401

编译完在容器内可以运行

在目标机上编译安装openmpi，gmp，nccl等工具，编译时候需要指定prefix，在运行ms前需要配置LD_LIBRARY_PATH

nccl正常安装需要权限，这里可以把相关的动态库复制过去就行，找相关的动态库可以用命令ldd libgpu_collective.so
查看，如果有些rpath找不到运行就会有问题

比如我这里的mpi和nccl都是在用户态安装的

libmpi.so.40 => /home/S/chenyihui/usr/lib/libmpi.so.40 (0x00007f9dc06b1000)
libnccl.so.2 => /home/S/chenyihui/usr/lib64/libnccl.so.2 (0x00007f9dbb6df000)

把安装包mindspore_gpu-1.3.0-cp37-cp37m-linux_x86_64.whl
复制到目标机使用pip
安装运行即可（安装包不要乱改名字，后面的部分pip会做检查）

项目完成质量

算法效果符合预期，具体代码还有优化空间

与导师沟通及反馈情况

最开始不太熟悉ms的使⽤，修改参数，跑训练任务遇到很多小问题，在导师帮助下解决了；

和导师咨询了API相关问题，得到了快速精准的回复，解决了相关问题；

前⾯对项⽬的⽬标不够明确，做的有些偏离，好在和导师沟通之后明确了项⽬的⽬标和验收标准，最后顺利达成了⽬标。

参考文献

[1] Choi, Jungwook, et al. "Pact: Parameterized clipping activation for quantized neural networks." arXiv preprint arXiv:1805.06085 (2018).

[2] Esser, Steven K., et al. "Learned step size quantization." arXiv preprint arXiv:1902.08153 (2019).

[3] Bhalgat, Yash, et al. "Lsq+: Improving low-bit quantization through learnable offsets and better initialization." Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition Workshops. 2020.

[4] Cai, Yaohui, et al. "Zeroq: A novel zero shot quantization framework." Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. 2020.

[5] Yuan, Yong, et al. "Evoq: Mixed precision quantization of dnns via sensitivity guided evolutionary search." 2020 International Joint Conference on Neural Networks (IJCNN). IEEE, 2020.

[6] Dong, Zhen, et al. "Hawq: Hessian aware quantization of neural networks with mixed-precision." Proceedings of the IEEE/CVF International Conference on Computer Vision. 2019.

[7] Dong, Zhen, et al. "Hawq-v2: Hessian aware trace-weighted quantization of neural networks." arXiv preprint arXiv:1911.03852 (2019).

[8] Yao, Zhewei, et al. "HAWQ-V3: Dyadic Neural Network Quantization." International Conference on Machine Learning. PMLR, 2021.

[9] He, Yihui, et al. "Amc: Automl for model compression and acceleration on mobile devices." Proceedings of the European conference on computer vision (ECCV). 2018.

[10] Wang, Kuan, et al. "Haq: Hardware-aware automated quantization with mixed precision." Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. 2019.

[11] Wang, Tianzhe, et al. "Apq: Joint searc for network architecture, pruning and quantization policy." Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. 2020.

END

/本文为中国科学技术大学陈翊辉同学原创文章欢迎投稿/
