kube-proxy分析之iptables篇

工程师站台 2021-10-29

601

kube-proxy作用

完成service到后端endpoint的网络映射

实现方式

1. 用户态转发

2. iptables转发

3. ipvs转发

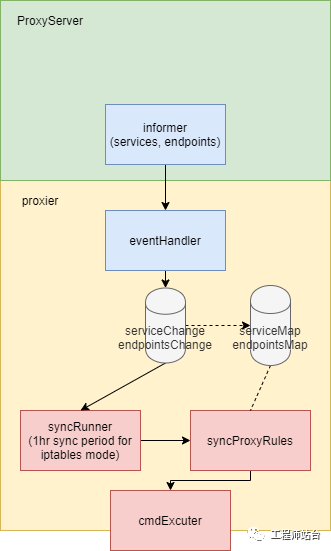

实现架构

1. 通过informerFactory监听service和endpoint的信息

3. 通过不同的Proxier来更新调用实际底层的handler实现 (// userspace.NewProxier // ipvs.NewProxier // iptables.NewProxier)

4. 何时调用handler?

1. 有update event时，会主动触发

2. 周期性的会有sync, iptables模式默认是1小时,ipvs模式默认是30s

5. handler长啥样?

handler的具体实现在proxier.syncProxyRules // ipvs/iptables的预处理都是一样的

6. 注册给informer的eventHandler最终的处理方法是通过asyncRunner（bounder_frequency_runnner）来完成异步调用的, 在proxyServer.Run()在最后会调用SyncLoop进入死循环，SyncLoop会处理周期性的同步和主动触发的同步。

// pkg/proxy/iptables/proxier.go
  // We pass syncPeriod to ipt.Monitor, which will call us only if it needs to.
  // We need to pass *some* maxInterval to NewBoundedFrequencyRunner anyway though.
  // time.Hour is arbitrary.
  proxier.syncRunner = async.NewBoundedFrequencyRunner("sync-runner", proxier.syncProxyRules, minSyncPeriod, time.Hour, burstSyncs)


// proxier.syncProxyRules // 当有svc、ep变化是会被触发， ipvs/iptables的预处理都是一样的
// pkg/proxy/ipvs/proxier.go
  proxier.syncRunner = async.NewBoundedFrequencyRunner("sync-runner", proxier.syncProxyRules, minSyncPeriod, syncPeriod, burstSyncs)


// pkg/proxy/apis/config/v1alpha1/defaults.go
  if obj.IPTables.SyncPeriod.Duration == 0 {
    obj.IPTables.SyncPeriod = metav1.Duration{Duration: 30 * time.Second}
  }
  if obj.IPVS.SyncPeriod.Duration == 0 {
    obj.IPVS.SyncPeriod = metav1.Duration{Duration: 30 * time.Second}
  }

server 启动

cmd/kube-proxy/app/server.go
func (s *ProxyServer) Run() error {


serviceConfig := config.NewServiceConfig(informerFactory.Core().V1().Services(), s.ConfigSyncPeriod)


if s.UseEndpointSlices {
    endpointSliceConfig := config.NewEndpointSliceConfig(informerFactory.Discovery().V1beta1().EndpointSlices(), s.ConfigSyncPeriod)
    endpointSliceConfig.RegisterEventHandler(s.Proxier)
go endpointSliceConfig.Run(wait.NeverStop)
} else {
    endpointsConfig := config.NewEndpointsConfig(informerFactory.Core().V1().Endpoints(), s.ConfigSyncPeriod)
    endpointsConfig.RegisterEventHandler(s.Proxier)
go endpointsConfig.Run(wait.NeverStop)
}

iptables syncProxyRules流程

// pkg/proxy/iptables/proxier.go
var iptablesJumpChains = []iptablesJumpChain{
  {utiliptables.TableFilter, kubeExternalServicesChain, utiliptables.ChainInput, "kubernetes externally-visible service portals", []string{"-m", "conntrack", "--ctstate", "NEW"}},
  {utiliptables.TableFilter, kubeServicesChain, utiliptables.ChainForward, "kubernetes service portals", []string{"-m", "conntrack", "--ctstate", "NEW"}},
  {utiliptables.TableFilter, kubeServicesChain, utiliptables.ChainOutput, "kubernetes service portals", []string{"-m", "conntrack", "--ctstate", "NEW"}},
  {utiliptables.TableFilter, kubeServicesChain, utiliptables.ChainInput, "kubernetes service portals", []string{"-m", "conntrack", "--ctstate", "NEW"}},
  {utiliptables.TableFilter, kubeForwardChain, utiliptables.ChainForward, "kubernetes forwarding rules", nil},
  {utiliptables.TableNAT, kubeServicesChain, utiliptables.ChainOutput, "kubernetes service portals", nil},
  {utiliptables.TableNAT, kubeServicesChain, utiliptables.ChainPrerouting, "kubernetes service portals", nil},
  {utiliptables.TableNAT, kubePostroutingChain, utiliptables.ChainPostrouting, "kubernetes postrouting rules", nil},
}

1. 创建kube相关的chain

2. 先保存当前Filter和NAT表的chain和rule

3. 添加一MARK的rule(这个mark会有3种情况下用到：

1. endpoints pod本身发出的情况，最后请求返回到这个pod的时候，需要伪装SNAT，否则RSP在POD内部就转掉了，回程路径会不正确。

2. nodePort的访问，如果选择的endppoint不是当前节点的，需要通过CNI网络传输到其他节点，这个时候也必须要用SNAT伪装下，否则回程就会有问题

3. 通过cni从其他节点过来的流量，原因和上两个相同)

4. 为每个svc建一条KUBE-SVC-XXX的chain，如果有ep则添加dnat rule，如果没有ep则添加一条reject rule直接丢包。并且添加一条如果源不是pods网络的jump到KUBE-MARK-MASQ chain上进行mark（针对的是上一条的第3点）。

5. 给nodePort占用端口

6. 在KUBE-NODEPORTS chain中添加MARK及DNAT的rule,

7. 给每一个endpoint创建一条chain

8. 对应的SVC chain中添加到对应SEP-xxx的rule，因为iptables的rule是按顺序命中的，因此前n-1条配置以1/(n-1)的概率命中，最后一条100%命中

9. 配置SEP的rule，特殊处理源来自ep自身的流量（进行MASQ的mark），再做DNAT处理

10. 删除不在存在的chain（SVC或者SEP的删除触发的）

11. 在KUBE-SERVICES chain最后添加到KUBE-NODEPORTS的rule

12. forwarding chain的一些静态规则配置

因此根据规则生成的逻辑，iptables的条目会随着SVC和ENDPOINTS的数量呈线性增长。

数据库
