支持的空间数据格式

有两种标准空间数据格式用于表示查询中的几何对象：

●已知文本（WKT）格式

●已知二进制（WKB）格式

在内部，MySQL用与WKT或WKB格式不同的格式存储几何值。（内部格式类似于WKB，但有一个4个字节表示SRID。）

MySQL提供函数可用于在不同的数据格式之间进行转换。

以下部分介绍MySQL使用的空间数据格式：

已知文本（WKT）格式

用已知文本（WKT）表示几何值是为用ASCII格式交换几何数据而设计的。OpenGIS规范提供了一个Backus Naur语法，它指定了写入WKT值的正式生成规则。

几何体对象的WKT表示示例：

●Point :

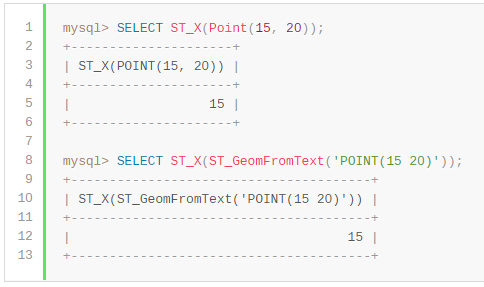

点坐标不使用逗号分隔。这与SQL Point()函数的语法不同，后者要求坐标之间有逗号。注意使用适合给定空间操作上下文的语法。例如，以下语句都使用ST_X()从Point对象提取X坐标。第一种方法直接使用Point()函数生成对象。第二种方法使用WKT表示，该表示通过ST_GeomFromText()转换为一个Point。

●有4个点的LineString对象

点坐标对儿用逗号隔开。

●具有一个外环和一个内环的Polygon：

●具有三个Point值的MultiPoint：

接受WKT格式表示的MultiPoint值的空间函数，如ST_MPointFromText()和ST_GeomFromText()，允许将值中的各个点用括号括起来。例如，以下两个函数调用都有效：

●有两个LineString值的MultiLineString：

●具有两个Polygon值的MultiPolygon：

●包含两个Point值和一个LineString值的GeometryCollection：

已知二进制（WKB）格式

用已知二进制（WKB）表示的几何值，用于交换二进制流格式的几何数据，用包含几何WKB信息的BLOB值表示。该格式由OpenGIS规范定义。ISO SQL/MM第3部分：空间标准中也对其进行了定义。

WKB使用1字节无符号整数、4字节无符号整数和8字节双精度数字（IEEE 754格式）。一个字节有八位。

例如，对应于POINT(1 -1)的WKB值由21个字节组成，每个字节由两个十六进制数字表示：

该序列由下表所示的成分组成。

构成	大小	值
字节顺序	1 byte	`01`
WKB类型	4 bytes	`01000000`
X 坐标	8 bytes	`000000000000F03F`
Y 坐标	8 bytes	`000000000000F0BF`

构成表示如下：

●字节顺序指示符为1或0，表示小端或大端存储。小端字节顺序和大端字节顺序也分别称为网络数据表示（NDR）和外部数据表示（XDR）。

●WKB类型是指示几何体类型的代码。MySQL使用从1到7的值来表示Point、LineString、Polygon、MultiPoint、MultiLineString、MultiPolygon和GeometryCollection。

●Point值有X和Y坐标，每一个坐标都表示为双精度值。

如OpenGIS规范中所述，对于更加复杂的几何值，WKB值具有更复杂的数据结构。

内部几何存储格式

MySQL使用4个字节表示SRID，其后跟随值的WKB表示。有关WKB格式的说明，请参阅上面的讲解。

对于WKB部分，以下针对MySQL的注意事项适用：

●字节顺序指示符字节是1，因为MySQL采用小端存储来存储几何值。

●MySQL支持Point、LineString、Polygon、MultiPoint、MultiLineString、MultiPolygon和GeometryCollection等几何类型。不支持其他几何体类型。

●只有GeometryCollection可以为空。这样的值表示有0个存储元素。

●可以顺时针和逆时针指定Polygon环。MySQL在读取数据时会自动翻转环。

笛卡尔坐标以空间参照系的长度单位存储，X值在X坐标系中，Y值在Y坐标系中。轴方向是由空间参照系指定的方向。

地理坐标以空间参照系的角度单位存储，经度在X坐标系中，纬度在Y坐标系中。轴方向和子午线由空间参照系指定。

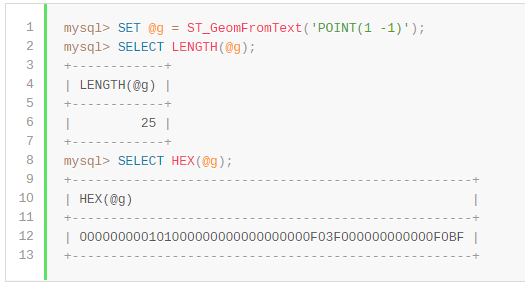

函数LENGTH()返回值存储所需的字节数。例如：

值长度为25个字节，由以下成分组成（从十六进制值可以看出）：

●整数SRID为4字节（0）

●1字节用于整数字节顺序（1=小端）

●4字节用于整数类型信息（1=Point）

●双精度X坐标为8字节（1）

●双精度Y坐标为8字节（−1）

官方参考文档：

https://dev.mysql.com/doc/refman/8.0/en/gis-data-formats.html
