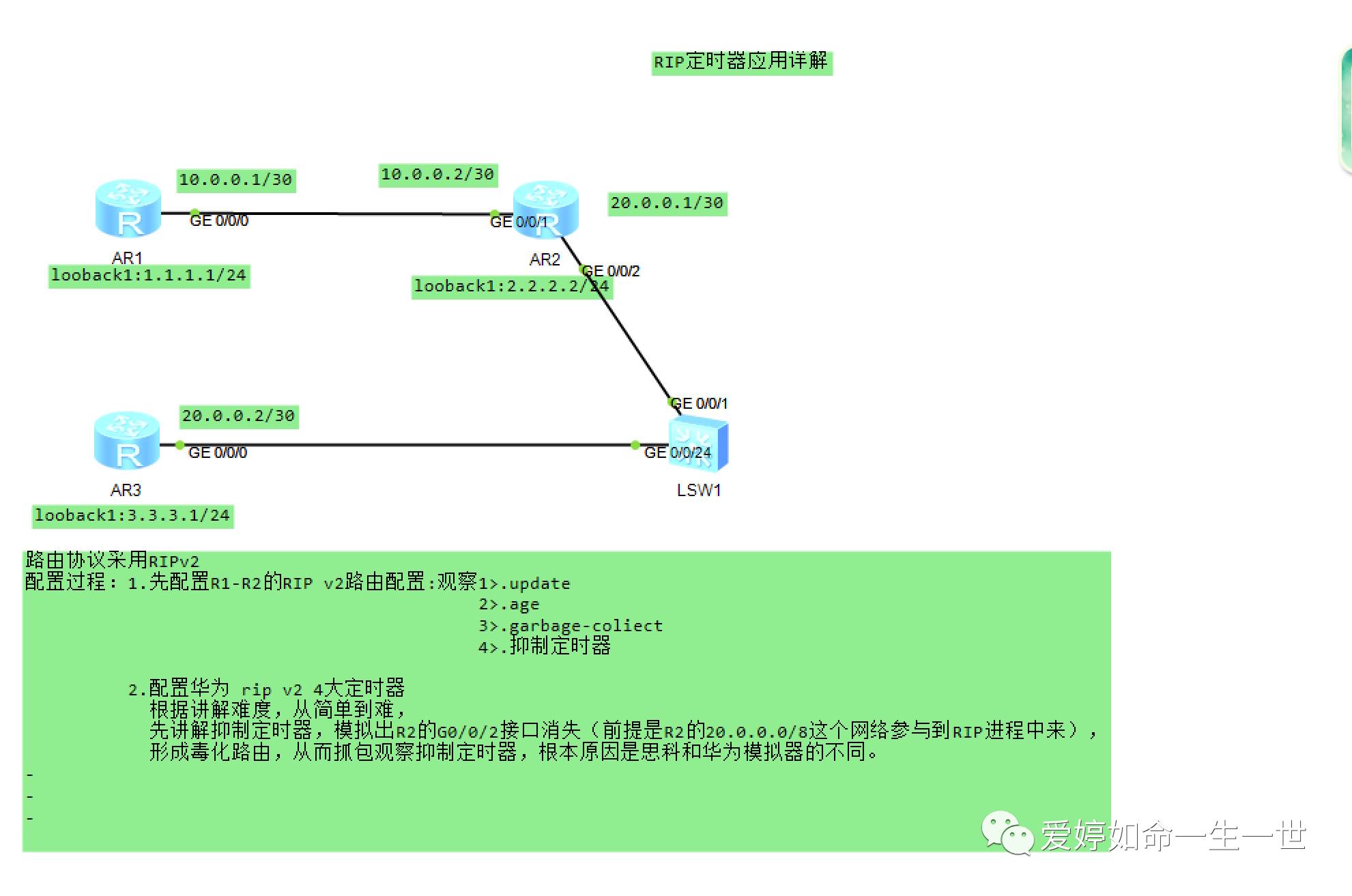

上回我简单介绍了RIP 4大定时器的理论，今天我对这4大定时器的配置部分做一下分享来提高自己对RIP定时器的认知程度：拓扑如下，
当设备启用了RIP路由协议之后，update定时器就开始启用了，周期性的发送自己的路由信息！默认是30s 左右，不是很精确！有一些误差，为什么会有写误差呢？我回头再讲！
抑制定时器：网络收敛状态后，突然收到已知网络为不可达，为了防止路由震荡，默认时间大约是120s。120s以内，邻居再给自己发送已知网络不可达的报文，自己是不会接收的！120s之后才会接收的！
学过思科的同事都知道：当运行RIP的设备收到对方发来的路由信息度量值值为16，就进入到了抑制状态，抑制定时器开始倒计时，同时对方发来相同的路由，是不会接收的！这是思科官方规定的，同样华为也是按照此规定来做得！
试验中如何证明抑制定时器的理论呢？？首先我要按照抑制定时的理论，模拟出一条路由的度量值为16（不可达嘛！）从而看到抑制状态！

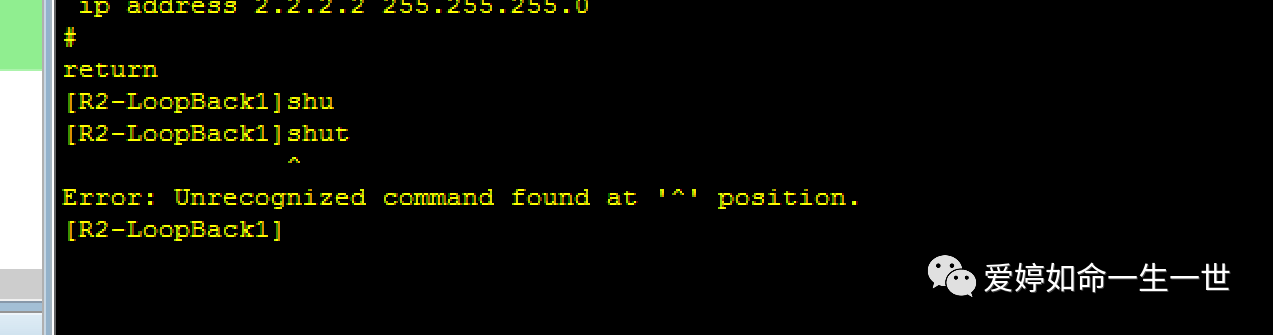

我本意想在R2下的Loopback口下down掉2.2.2.2/24这个路由，形成毒化路由，模拟出路由信息度量值为16的场景，这个思路在思科设备实验中是没有任何问题的，而在华为ENSP的模拟器中，loopback口是无法关闭的：
loopback口不能关闭，互联接口也不能关闭，你要是关了互联接口的，RIP也就不存在邻居关系，也不能抓取报文了。所以，我只能换个办法了。

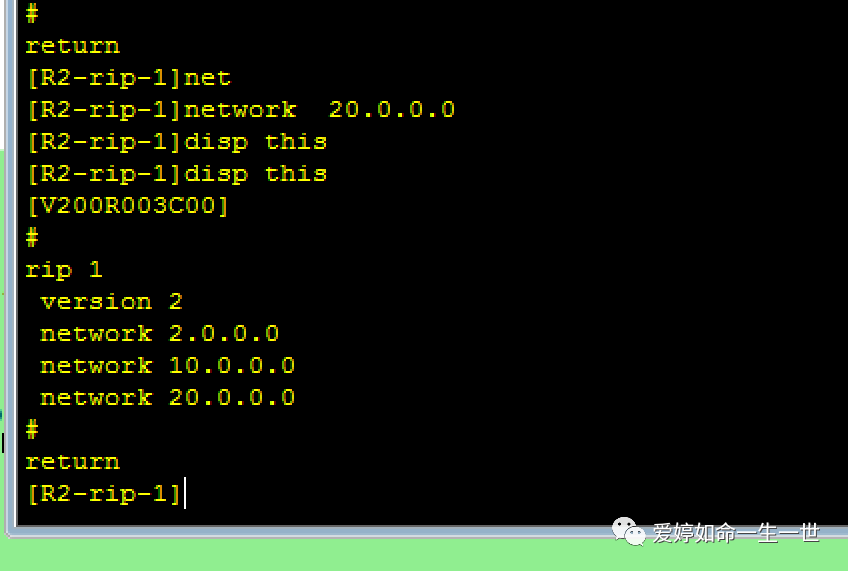

我采用让R2的20.0.0.1/30所在这个g0/0/2接口参与到RIP进程中来，
然后down掉这个网络，这样就能模拟出一条路由信息度量值为16了！R2就会产生一条毒化路由告诉R1，R1就启用抑制定时器了！

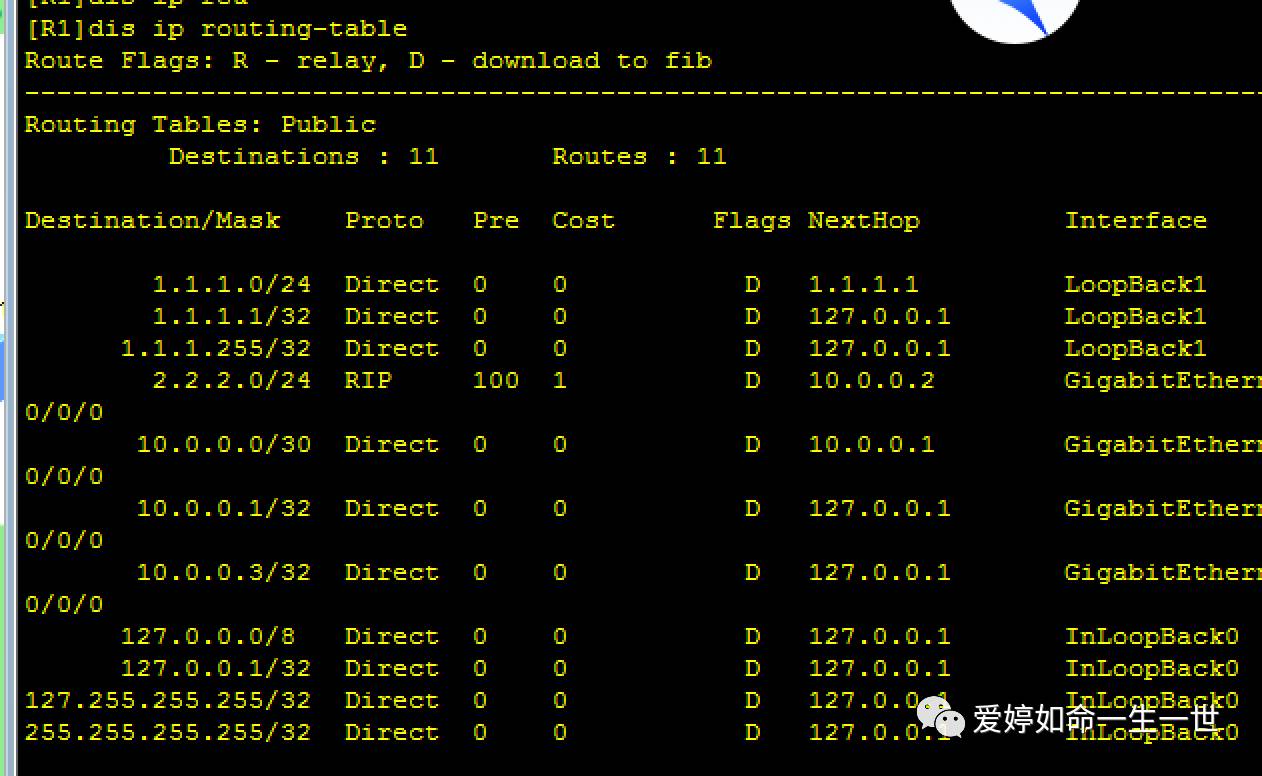

模拟毒化路由之前，说一下如何查看RIP路由表：RIP路由表和设备里那张最大的路由表有什么区别呢？？
每一个路由协议都会通过自己的路由协议学习到自己的路由表，比如OSPF IS-IS 都会产生各自的路由表，那么这些通过自己路由协议学习到的路由表，通过最优的算法最终写入到那张设备的路由表（这个总的路由表才能实现数据转发！）中。

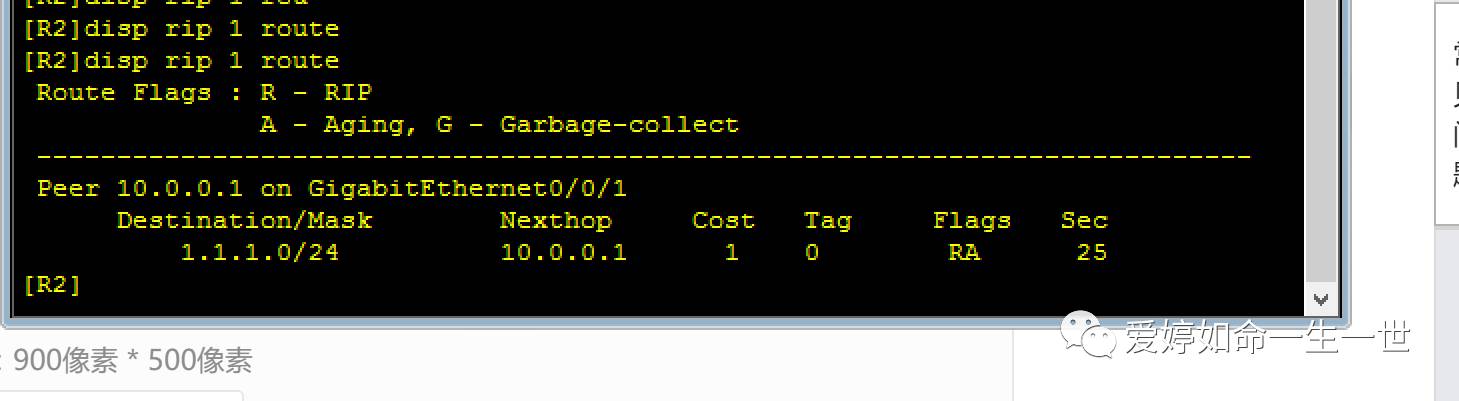

disp rip 进程号 route

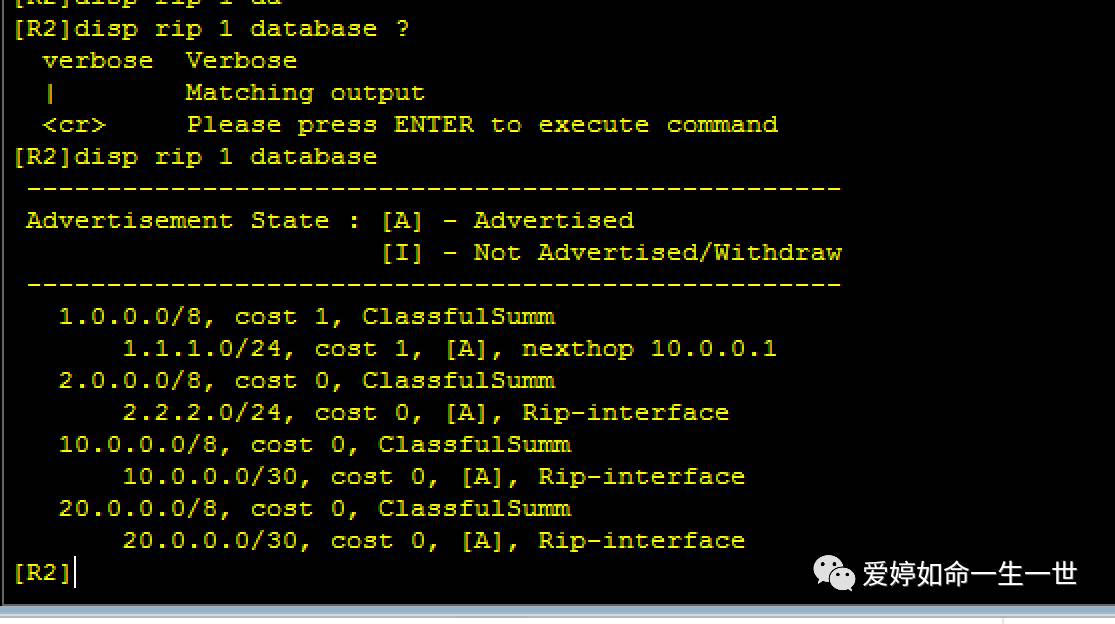

查看rip 的数据库：disp rip 进程号 database
下面，我就断掉R2的G0/0/2口，来观察路由器的路由表和RIP路由表的区别！

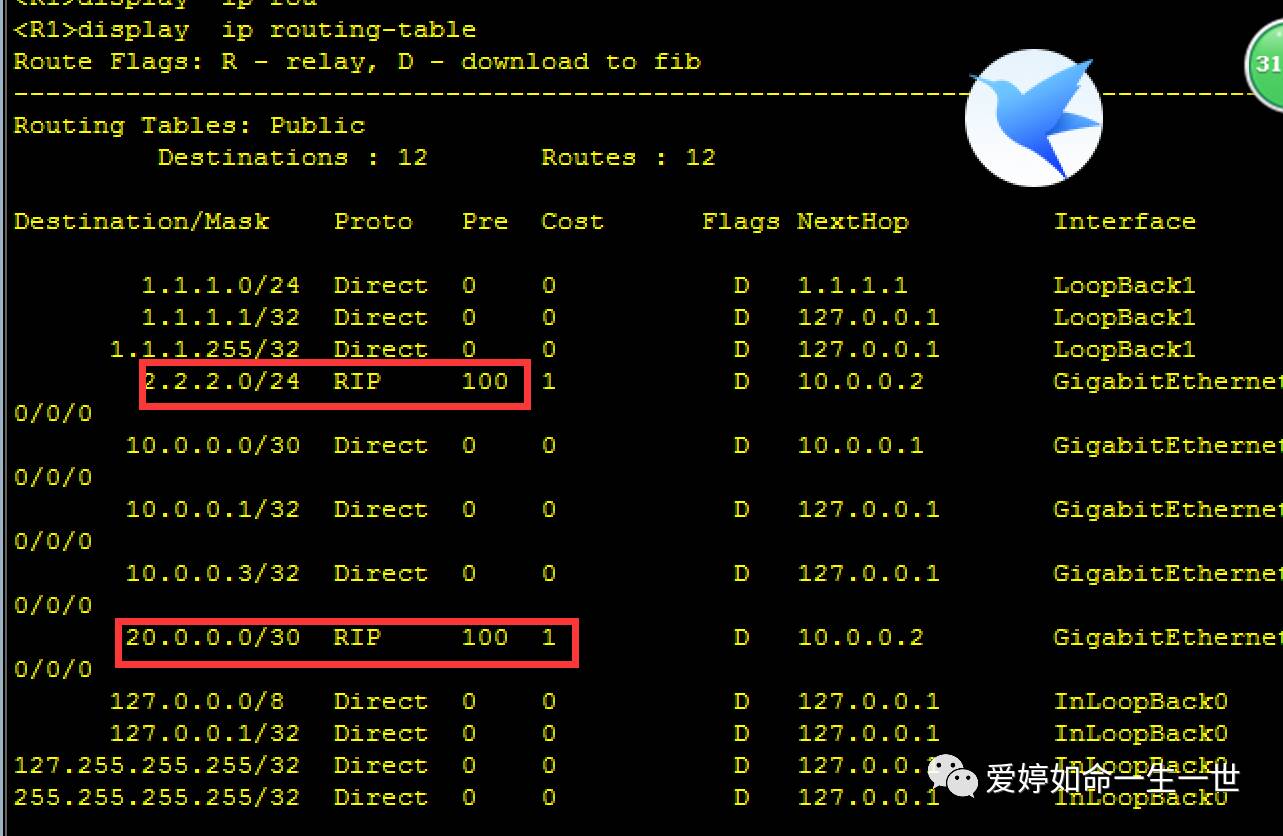

我们观察R1的路由表，有20.0.0.0这个路由条目，cost值为1

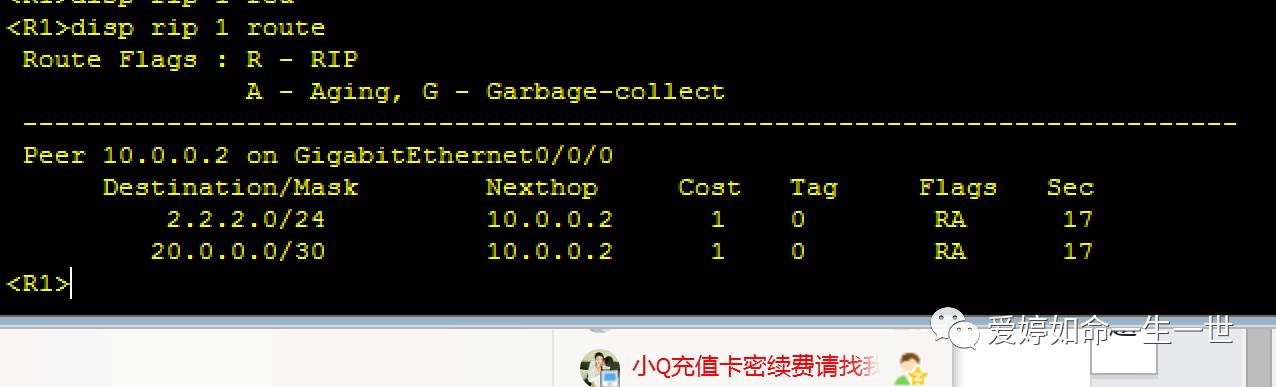

在看来R1的 rip 路由表，也有20.0.0.0的路由，cost值为1

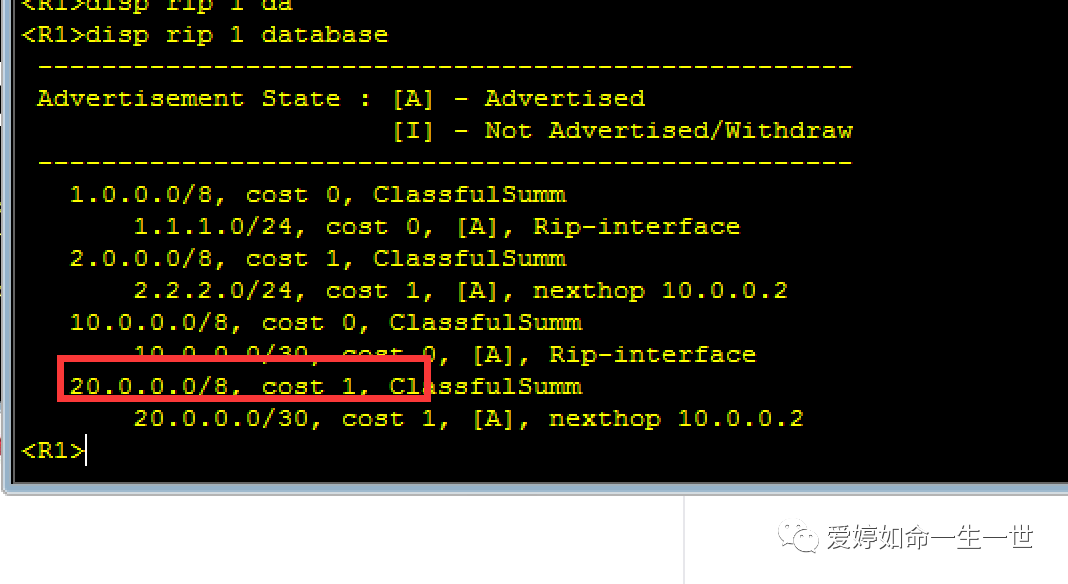

在看R1的 rip 数据库：都是一样的值！
下面抓取R1的G0/0/0的数据包。
过一会就可以断掉R2的G0/0/2，然后我观察RIP报文

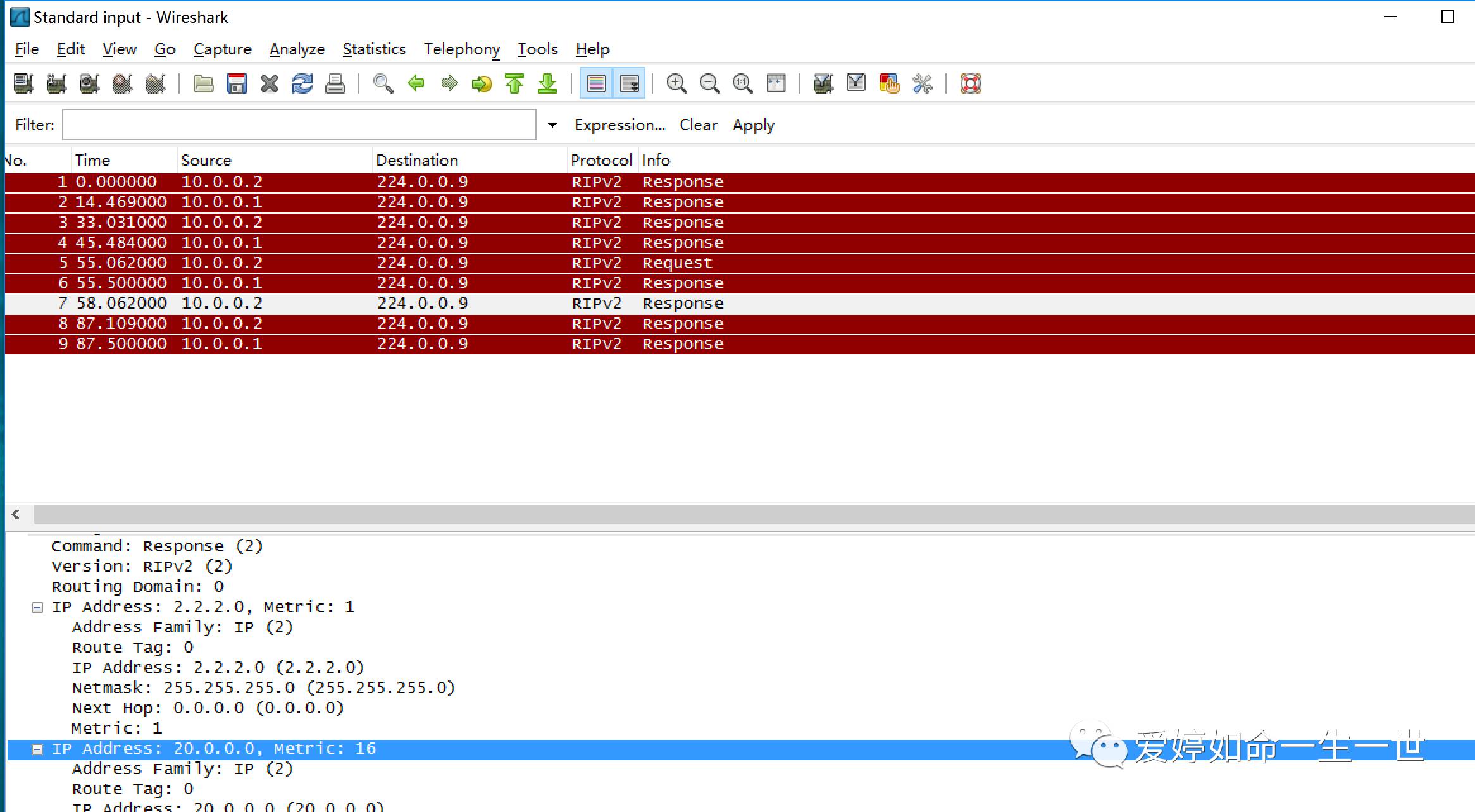

我可以看到R2给了R1的20.0.0.0这个网络度量值为16,

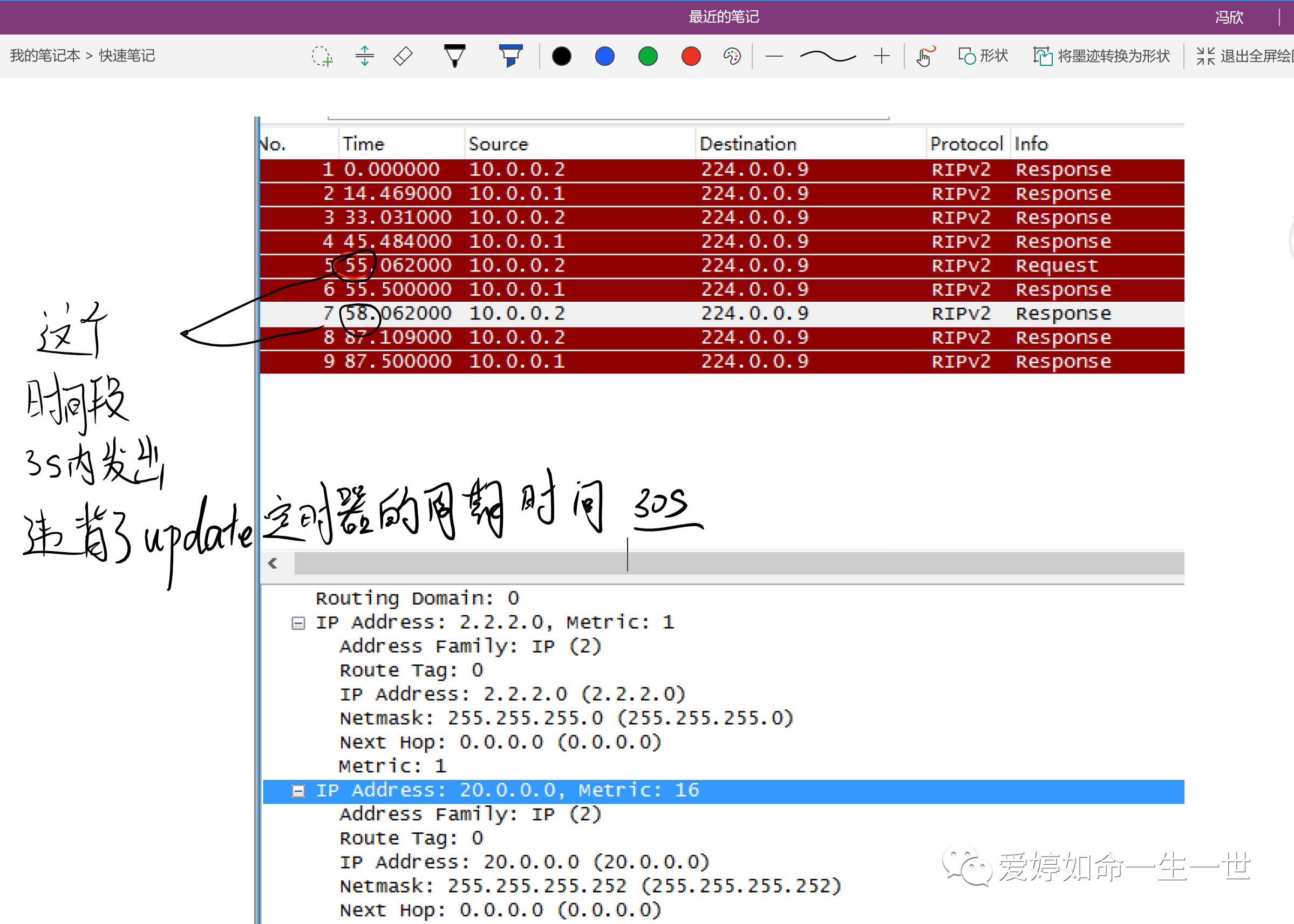

我来仔细看这个update 更新报文：我发现来自R2的路由更新定时器的时间违背了update的默认30s ,仅仅在3S之内就发送了response的报文，里面的路由信息是不仅仅有2.2.2.0的路由信息，还有20.0.0.0的度量值为16的路由信息！从时间上来看，这并不是周期性的发送！那么我可以理解此报文是触发更新！！
当路由器发现某条路由信息消失之后，就会选择迅速发送此条路由不可达的路由更新报文给自己的邻居！
然后我站在R1上看 设备的路由表，发现没有了20.0.0.0的网络：

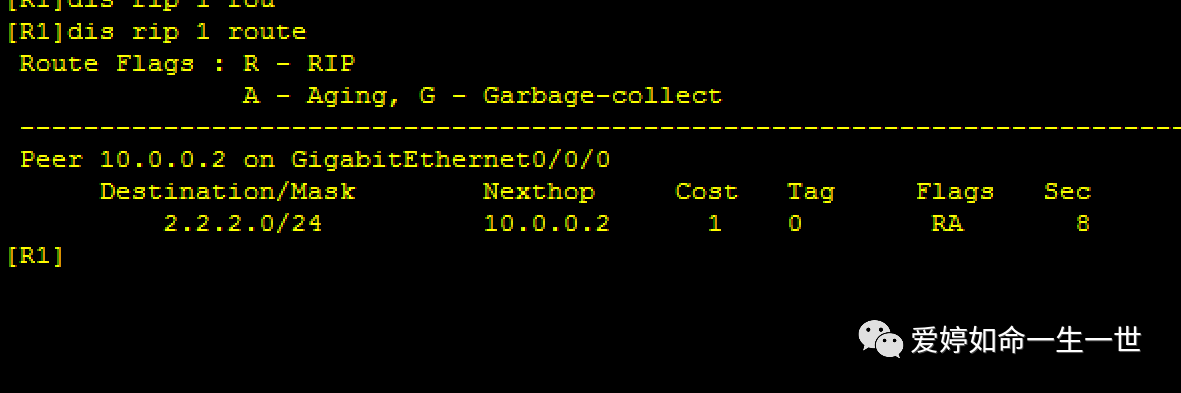

再查看RIP 路由表的内容：发现20.0.0.0的路由还在，只不过cost值为16了。通告状态变成了 i 不通告的意思。A是通告的意思。

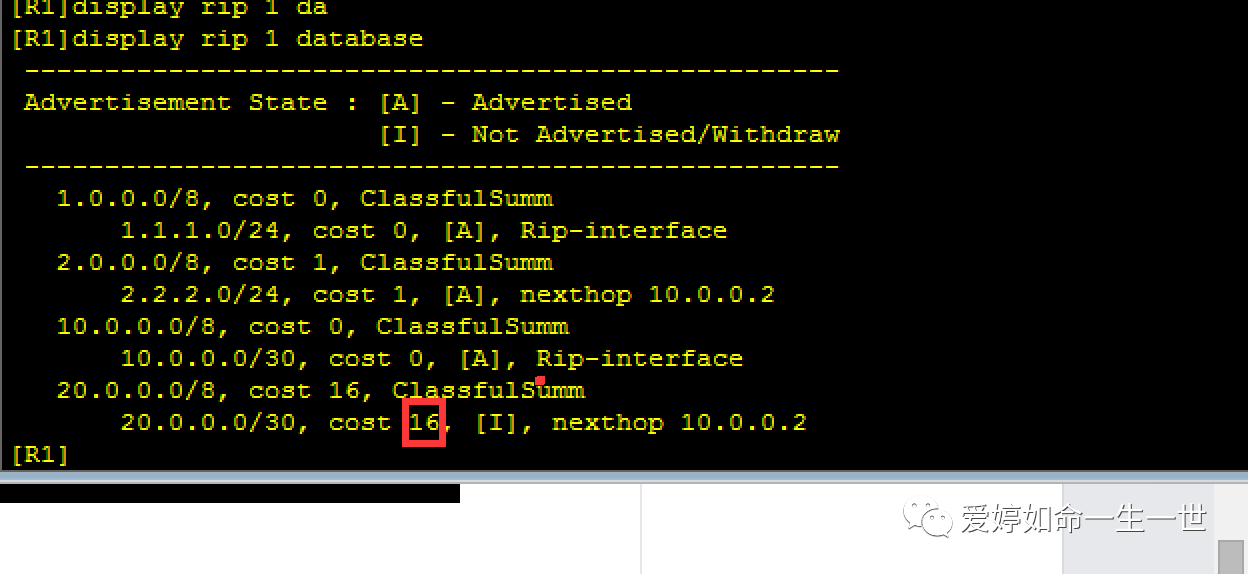

最后查看RIP 数据库的内容：发现20.0.0.0的路由还在，只不过cost值为16了。通告状态变成了 i 不通告的意思。 A是通告的意思。
再等120S以后，RIP的子路由表里面就会没有的！
R1收到R2发来的20.0.0.0 度量值为16的路由更新信息时，R1会启用抑制定时器，产生的影响就是首先在设备的路由表中立刻删除此条路由条目，而在RIP路由表中不删除，路由表保留，cost值变为16,。 RIP 数据库中也是如此！抑制定时器的倒计时就产生了作用，在120S之内保留，然后在删除RIP 路由表和数据库条目。
但是，抑制定时器的真正目的:120S之内，在发送同样的路由条目时候R1不会直接接收！从而减轻路由表的写入和删除，减少路由表的传播，防止路由震荡！
