每日一学之UML构件图和部署图

构件图

构件图（Component View）是用来表示系统中构件与构件之间，以及定义的类（或接口）与构件之间的关系的图。

构件的表示

构件图关系

• 依赖关系

• 实现关系


部署图

部署图（Deployment Diagram）描述了运行软件的系统中硬件和软件的物理结构，即系统执行处理过程中系统资源的部署情况，它是一种静态模型。

节点

节点是存在于运行时并代表一项计算资源的物理元素，一般用于对执行处理或计算的资源建模。

连接

连接用来表示两个节点之间硬件的连接。

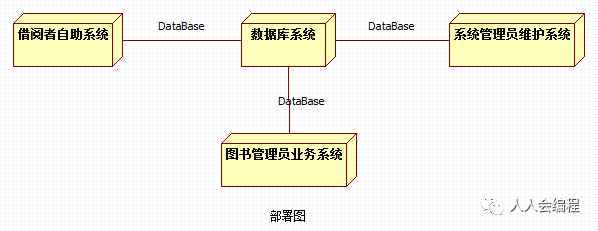

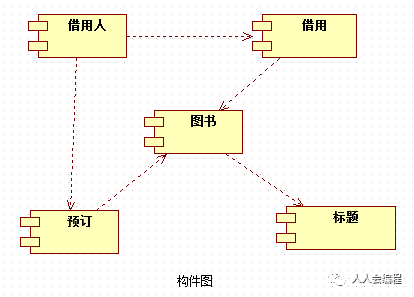

实例

下期提要

UML系列，今天就分享结束了。由于大家手上的项目不一致会导致UML不同，不过只要大家理解每一个UML图所表达的含义，每一种连接关系所阐述的意思，那么UML就很简单了。

下期开始，我们将分享关于Java在实际开发中的一些小技巧，敬请期待！
