每日一学之UML活动图

活动图概念

活动图是一种用户描述系统行为的模型视图，它可用来描述动作和动作导致对象状态改变的结果，而不用考虑引发状态改变的事件。

活动图组成

活动图的组成元素包括动作动态、活动状态、组合状态、分支与合并、分叉与结合、泳道、对象流等。

动作状态

在UML中，动作状态使用平滑的圆角矩形表示，通常用于对工作流执行过程中的步骤进行建模。

活动状态

活动状态是非原子性的，活动状态可以分解为其他子活动或动作状态，可以被使转换离开状态的事件从外部中断。

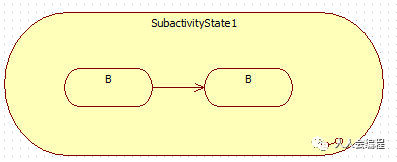

组合状态

组合活动是一种内嵌活动图的状态。我们把不含内嵌活动或动作的活动称为“简单活动”，把嵌套了若干活动或动作的活动称为“组合活动”。

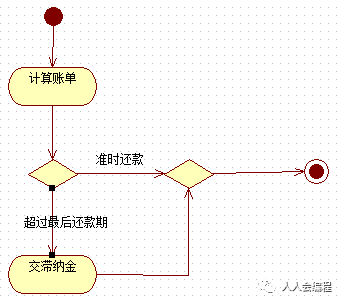

分支与合并

分支在活动图中很常见，它是转换的一部分，它将转换路径分成多个部分，每一部分都有单独的监护条件和不同的结果。

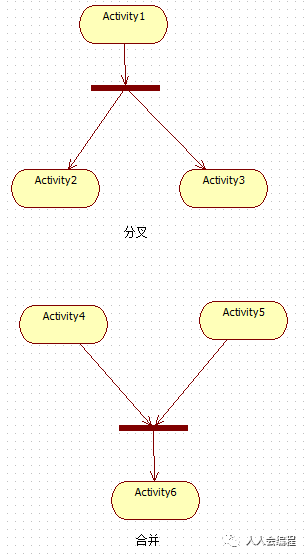

分叉与结合

并发指的是在同一时间间隔内，有两个或者两个异常的活动执行。

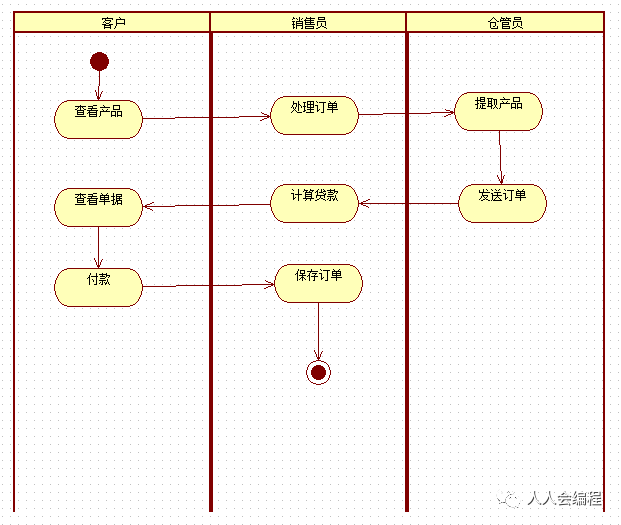

泳道

为了对活动的职责进行组织而在活动图中将活动状态分为不同的组。

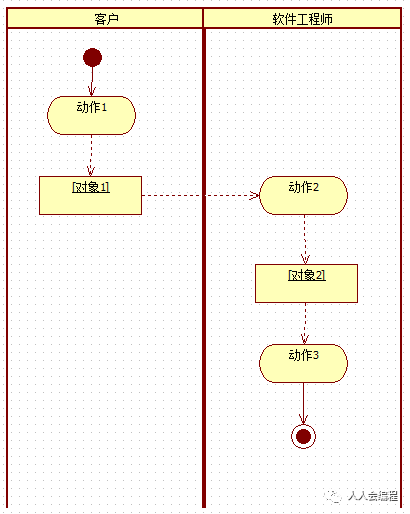

对象流

对象流其实是通过泳道表示对象与对象、操作或产生它、使用它的转换间的关系。

下期提要

活动图的主要内容就先分享到这里，内容较多。下期分享状态图相关知识。
