序列图

序列图（Sequence Diagram）用于表现一个交互，该交互是一个协作中的各种类元角色间的一组消息交换，但重点在于强调时间顺序。

序列图的组成

序列图包含四个基本的模型元素,分别是对象、生命线、激活和消息。

对象与生命线

序列图中的对象和对象图中的对象概念一样，都是类的实例。序列图中的对象可以是系统的参与者或者任何有效的系统对象。对象的表示形式也和对象图中的对象表示形式一样，不同的是多了一条垂直的虚线来表示生命线。

激活

序列图可以描述对象的激活，激活是对象操作的执行。序列图中激活使用一个细长的矩形框表示。它的顶端与激活时间对齐，底端与完成时间对齐。

消息

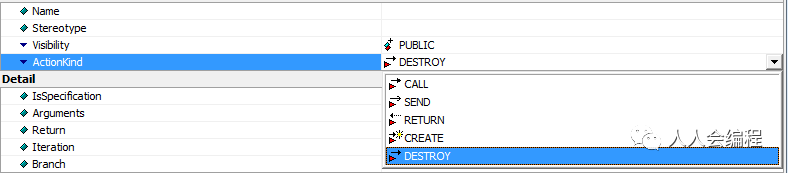

消息是从一个对象（发送者）向另一个或几个其他对象（接收者）发送信号，或有一个对象调用另一个对象的操作。它可以有不同的实现方式，例如过程调用、活动线程间的内部通信、事件的发生。消息主要有下面5中类型。

对象的创建和销毁

在上节的消息类型中有两个消息类型分别为CREATE、DESTROY，他们分别表示对象的创建和销毁。创建是指发送者发送一个消息后实例化一个对象，也就是在交互过程中创建的实例化对象。

销毁对象指的是将对象销毁并回收其资源。

实例

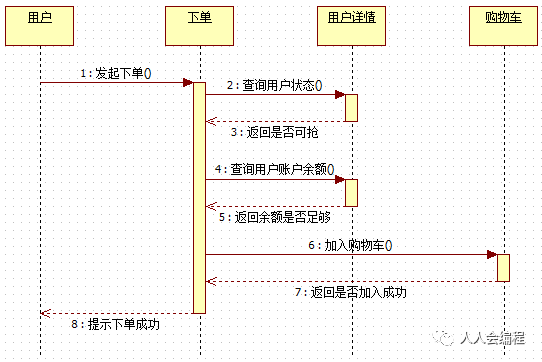

以用户抢单为例，画一个简单的序列图

下期提要

下期将主要分享关于协作图的相关知识。敬请期待！
