用例图
用例图（Use Case Diagram），是由参与者、用例以及他们之间的关系构成的用于描述系统功能的动态视图。
用例图一般使用一个人形符号表示一个参与者，一个椭圆表示一个用例，使用带箭头的线段表示他们之间的关系，箭头所指的方向为被动接受者。如：
参与者
参与者可以是用户、外部系统、子系统或类的外部实体的抽象。
识别参与者主要从以下8个方面入手：
系统开发出来后，使用系统主要功能是谁
谁需要借助系统来完成日常工作
系统需要从那些人或其他系统中获得数据
系统会为那些人或者系统系统提供数据
系统与哪些系统有交互
系统由谁来维护和管理
系统控制的硬件设备有哪些
谁对本系统产生的结果感兴趣
用例
用例是参与者能够感受到的功能或者系统服务。用例把系统当成一个黑盒子，并不关心系统内部是如果实现功能。
识别用例主要从以下6个方面入手：
参与者是否会将外部的某些事件通知给系统
系统中发生的事件是否通知参与者
是否存在影响系统的外部事件
参与者希望系统提供什么功能
参与者是否读取、创建、编辑、删除、存储系统的某种消息？如是，又是如何完成的
关系的描述
泛化(generalization)

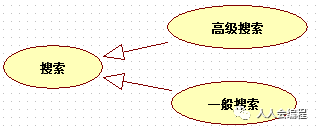

泛化(继承)关系在参与者和用例中都比较普遍，箭头指向的方向为父类，如：
扩展关系(extend)
主要是用例之间的扩展，箭头指向的方向为基础用例，如：
包含关系(include)

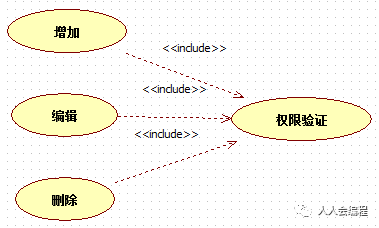

主要是用例间的包含，箭头指向的方向为被包含的用例，简单的说，就是如果我要执行A用例，那么就会执行到B用例，如：
扩展关系和包含关系的区别：
1、扩展用例只会在一定条件下被执行，如抢货的时候，如钱包余额不足，就去充值操作。但是在数据更新操作的时候，每一次都需要判断权限。
2、没有扩展用例的基础用例，本身是完整的；但是没有包含用例的基础用例是不完整的。
系统边界(System Boundary)

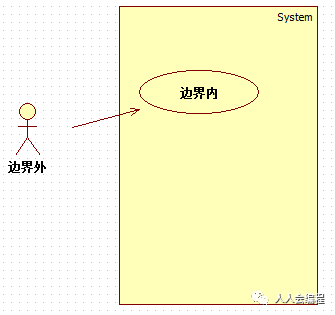

系统边界是指系统与系统的界限，边界外表示参与者，边界内表示系统内部组成，如：
下期提要
下期主要分享关于类图和对象图的相关内容。敬请期待！
