postgres hot技术详解

原创 wonder 2023-07-25

735

postgres hot技术详解

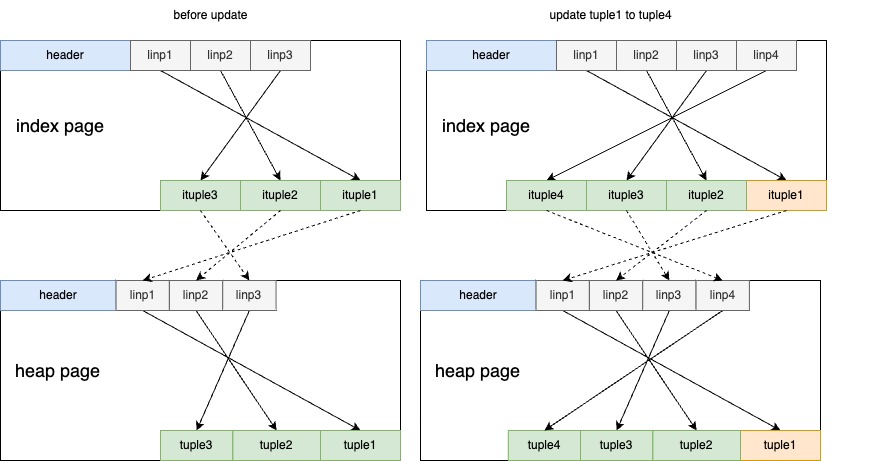

传统的update

postgres采用的是MVCC多版本并发机制，当一个表的一行数据被更新时，其实是插入了一行新的数据，然后更新旧行的一些标识位，将旧行标识为一个dead tuple，这样一行数据就有多个版本了。

新的tuple在page中有了新的物理位置t_cid(blockno,offset)，这个肯定是必然的开销；如果这个表上有索引，索引叶子结点存储的是tuple的tcid，那么索引也需要发生更新，新增一条indextuple，新的indextuple的tcid指向新的tuple，旧的indextuple标志为dead。那么带来了一个问题，假如表上索引非常多，那么该表每个索引都要发生更新，update的性能会非常低；一个update需要维护1个tupe + n个index tuple的版本信息。

hot更新

HOT是“Heap Only Tuple”（仅元组堆）的缩写，是为了提高update的效率，那么是如何提高的呢？

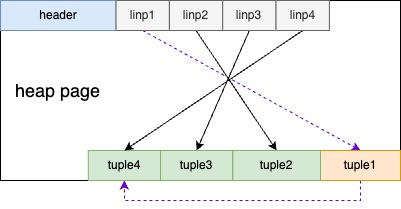

update一条数据后，如果旧行和新行是在同一个块内，那么旧行会有指针将自己的t_ctid指向新行的t_ctid，就好像旧行上有个软链接，链接到新行上面，旧行和新行的tuple数据形成了一个链，以tuple1更新为tuple4为例，访问新行的路径为：

访问旧行的指针linp1，指针指向旧行的tuple1位置
旧行的tuple1的t_cid指向了新行tuple4的位置，而且tuple1内有标识标识(infomask2)这个链后没有结束，继续往下走
新行tuple4内有标识标识自己是这个链的末端，返回tuple数据

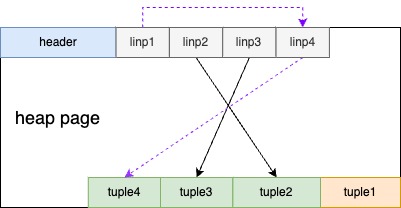

但是因为旧tuple是dead tuple，会被vacuum回收掉，那么这个链就有问题了，所以会发生pruning剪枝操作，对行指针进行重定向，

旧元组的指针重新指向到新元组的指针，同样以tuple1更新为tuple4为例，访问新行的路径为：

访问旧行的指针linp1，指针指向新行指针linp4的位置
访问新行指针linp4，指向新行tuple4的位置，返回tuple数据
合适的时候将旧行tuple1回收

那么pruning操作发生在什么时候呢？有些文章中写道进行select,update,delete,insert的时候就会发生pruning操作，后面我们用实验进行验证。

hot的优点

上面详细描述了hot的工作方式，那么带来了什么好处呢？可以发现访问新tuple时，是从访问旧行的指针开始的，虽然更新tuple导致实际的tuple在page内的物理位置发生了变化，但是访问该tuple的指针没有发生变化。

文章开头提到了因为tuple更新，指针位置发生变化，导致索引页需要同步更新，造成了update效率低下；那么使用了hot之后，tuple更新了，但是指针位置没有发生变化，进行索引扫描时，通过indextuple中的t_cid依然能访问到原来旧指针的物理位置，然后访问到新行的tuple数据，索引不需要额外进行更新维护了！结合pruning操作，清理了dead tuple，一定程度上降低了vacuum的负载。

什么时候进行pruning动作呢？

1、vacuum的时候，扫描page会进行pruning

2、hot update后page会通过PageSetPrunable(page, xid)函数标记为Prunable，下一次扫描到该page的时候可能会进行pruning动作，所以select, update,delete,insert都可能触发pruning动作，但需要满足一个条件：页面空间不足。页面还有剩余空间的情况下，只有进行vacuum操作才能进行pruning。

hot带来两项性能优化：

1、不必修改索引。由于元组的指针没有发生变化，因此仍可以使用原始索引条目。索引扫描遵循hot链以找到适当的元组。

2、在正常操作(包括select)期间，可以完全删除更新行的旧版本，而不需要定期进行vacuum操作。

hot的限制

hot也不是任何情况都适用的，以下场景下hot将不适用，update按照传统的update逻辑进行。

被更新的元组和之前的元组不在同一个页面内。
更新的列上存在索引。当索引的键更新时，会在索引页插入一条新的索引元组。

实验验证

创建测试表和索引，插入数据

create table t1(c1 int,c2 int, c3 int);
create index idx_t1_c1 on t1(c1);
create index idx_t1_c2 on t1(c2);
insert into t1 values(1,1,1),(2,2,2),(3,3,3);
select * from t1;
 c1 | c2 | c3
----+----+----
  1 |  1 |  1
  2 |  2 |  2
  3 |  3 |  3

使用pageinspect查看heap的items

postgres=# select * from heap_page_items(get_raw_page('t1',0));
 lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |           t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+----------------------------
  1 |   8152 |        1 |     36 |    835 |      0 |        0 | (0,1)  |           3 |       2048 |     24 |        |       | \x010000000100000001000000
  2 |   8112 |        1 |     36 |    835 |      0 |        0 | (0,2)  |           3 |       2048 |     24 |        |       | \x020000000200000002000000
  3 |   8072 |        1 |     36 |    835 |      0 |        0 | (0,3)  |           3 |       2048 |     24 |        |       | \x030000000300000003000000

再记录下pageheader信息

postgres=# select * from page_header(get_raw_page('t1',0));
    lsn     | checksum | flags | lower | upper | special | pagesize | version | prune_xid
------------+----------+-------+-------+-------+---------+----------+---------+-----------
 0/840024C0 |        0 |     0 |    36 |  8072 |    8192 |     8192 |       4 |         0

因为会用到infomask的计算，这里也展示下infomask的数据结构和的各种标志位信息

uint16		t_infomask;		/* various flag bits, see below */

Flag	10进制	Mask	Describe
0x0001	1	HEAP_HASNULL	有 NULL 值的属性
0x0002	2	HEAP_HASVARWIDTH	有变宽的属性（varchar 等）
0x0004	4	HEAP_HASEXTERNAL	有存储在外部的属性 (TOAST)
0x0008	8	HEAP_HASOID_OLD	有一个 OID 字段
0x0010	16	HEAP_XMAX_KEYSHR_LOCK	XMAX (执行删除的事务) 是一个 key-shared 锁
0x0020	32	HEAP_COMBOCID	t_cid 是一个复合 cid (既包含 CMIN 也包含 CMAX，在同一个事务中创建并删除)
0x0040	64	HEAP_XMAX_EXCL_LOCK	XMAX (执行删除的事务) 是一个 exclusive 锁
0x0080	128	HEAP_XMAX_LOCK_ONLY	如果 XMAX 域有效，那么仅仅是一个锁
0x0100	256	HEAP_XMIN_COMMITTED	XMIN (插入操作) 对应的事务已经提交，即当前 tuple 已经创建成功
0x0200	512	HEAP_XMIN_INVALID	XMIN (插入操作) 对应的事务无效或者已经被终止了
0x0400	1024	HEAP_XMAX_COMMITTED	XMAX (删除操作) 对应的事务已经提交，即当前 tuple 已经被删除了
0x0800	2048	HEAP_XMAX_INVALID	XMAX (删除操作) 对应的事务无效或者已经被终止了
0x1000	4096	HEAP_XMAX_IS_MULTI	XMAX (删除操作) 对应的事务是一个多段事务 ID
0x2000	8192	HEAP_UPDATED	这是数据行被更新后的版本
0x4000	16384	HEAP_MOVED_OFF	被 9.0 之前的 VACUUM FULL 移动到另外的地方，为了兼容二进制程序升级而保留
0x8000	32768	HEAP_MOVED_IN	与 HEAP_MOVED_OFF 相对，表明是从别处移动过来的，也是为了兼容性而保留

因为会用到infomask2的计算，这里也展示下infomask2的数据结构和的各种标志位信息

uint16		t_infomask2;	/* number of attributes + various flags */

number of attributes指的是tuple中columns的数量，上面的items中都是3

Flag	10进制	Mask	Describe
0x07FF	2047	HEAP_NATTS_MASK	记录了属性（字段）的数量
0x2000	8192	HEAP_KEYS_UPDATED	tuple 被更新且列被修改了，或者 tuple 被删除了
0x4000	16384	HEAP_HOT_UPDATED	tuple 被使用 HOT 方式更新了
0x8000	32768	HEAP_ONLY_TUPLE	这是 HOT tuple
0xE000	57344	HEAP2_XACT_MASK	与可见性相关的位

hot更新

c3列不包含索引，更新c3列的时候将使用hot

update t1 set c3=10 where c3=1;

查看c1,c2列的索引items信息，依然是3条，说明hot uodate，index没有受到影响

postgres=# select * from bt_page_items('idx_t1_c1', 1);
 itemoffset | ctid  | itemlen | nulls | vars |          data           | dead | htid  | tids
------------+-------+---------+-------+------+-------------------------+------+-------+------
          1 | (0,1) |      16 | f     | f    | 01 00 00 00 00 00 00 00 | f    | (0,1) |
          2 | (0,2) |      16 | f     | f    | 02 00 00 00 00 00 00 00 | f    | (0,2) |
          3 | (0,3) |      16 | f     | f    | 03 00 00 00 00 00 00 00 | f    | (0,3) |
(3 rows)

postgres=# select * from bt_page_items('idx_t1_c2', 1);
 itemoffset | ctid  | itemlen | nulls | vars |          data           | dead | htid  | tids
------------+-------+---------+-------+------+-------------------------+------+-------+------
          1 | (0,1) |      16 | f     | f    | 01 00 00 00 00 00 00 00 | f    | (0,1) |
          2 | (0,2) |      16 | f     | f    | 02 00 00 00 00 00 00 00 | f    | (0,2) |
          3 | (0,3) |      16 | f     | f    | 03 00 00 00 00 00 00 00 | f    | (0,3) |
(3 rows)

pruning测试记录

再来通过数据确定下pruning在说明情况下发生，使用pageinspect模块查看heap items

postgres=# select * from heap_page_items(get_raw_page('t1',0));
 lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |           t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+----------------------------
  1 |   8152 |        1 |     36 |    835 |    836 |        0 | (0,4)  |       16387 |        256 |     24 |        |       | \x010000000100000001000000
  2 |   8112 |        1 |     36 |    835 |      0 |        0 | (0,2)  |           3 |       2304 |     24 |        |       | \x020000000200000002000000
  3 |   8072 |        1 |     36 |    835 |      0 |        0 | (0,3)  |           3 |       2304 |     24 |        |       | \x030000000300000003000000
  4 |   8032 |        1 |     36 |    836 |      0 |        0 | (0,4)  |       32771 |      10240 |     24 |        |       | \x01000000010000000a000000
(4 rows)

// page hader
postgres=# select * from page_header(get_raw_page('t1',0));
    lsn     | checksum | flags | lower | upper | special | pagesize | version | prune_xid
------------+----------+-------+-------+-------+---------+----------+---------+-----------
 0/850020D8 |        0 |     0 |    40 |  8032 |    8192 |     8192 |       4 |       836

指针lp1的t_xmax=836， lp4的t_xmin=836，表示事务id86更新了这一行数据，它们都指向了同一物理位置t_ctid( 0,4 )

infomask2变化

lp1对应tuple的infomask2信息变化：

从3变为16387 = 16384（HEAP_HOT_UPDATED ） + 3 （attributes），说明该tuple进行了hot更新

lp4对应tuple的infomask2信息变化：

从3变为32771 = 32768 （HEAP_ONLY_TUPLE）+ 3（attributes），说明是hot tuple的最终数据

t_ctid变化

lp1的t_ctid从(0,1)变为(0,4)，说明tuple1指向了tuple4的所在位置
header变化

排除lower,upper，prune_xid从0变成了836，表示了需要pruning的事物id为836

指linp1依然指向了tuple1，tuple1指向tuple4，说明还没有发生pruning

这里select一次后再查看items看看

select * from t1;
 c1 | c2 | c3
----+----+----
  2 |  2 |  2
  3 |  3 |  3
  1 |  1 | 10
(3 rows)

postgres=# select * from heap_page_items(get_raw_page('t1',0));
 lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |           t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+----------------------------
  1 |   8152 |        1 |     36 |    835 |    836 |        0 | (0,4)  |       16387 |       1280 |     24 |        |       | \x010000000100000001000000
  2 |   8112 |        1 |     36 |    835 |      0 |        0 | (0,2)  |           3 |       2304 |     24 |        |       | \x020000000200000002000000
  3 |   8072 |        1 |     36 |    835 |      0 |        0 | (0,3)  |           3 |       2304 |     24 |        |       | \x030000000300000003000000
  4 |   8032 |        1 |     36 |    836 |      0 |        0 | (0,4)  |       32771 |      10496 |     24 |        |       | \x01000000010000000a000000
(4 rows)

postgres=# select * from page_header(get_raw_page('t1',0));
    lsn     | checksum | flags | lower | upper | special | pagesize | version | prune_xid
------------+----------+-------+-------+-------+---------+----------+---------+-----------
 0/87000128 |        0 |     0 |    40 |  8032 |    8192 |     8192 |       4 |       836
(1 row)

infomask变化

lp1对应tuple的infomask信息变化：

从256 HEAP_XMIN_COMMITTED 变为1280（1024 HEAP_XMAX_COMMITTED + 256HEAP_XMIN_COMMITTED

HEAP_XMAX_COMMITTED解释为对应的事务已经提交，即当前 tuple 已经被删除了，标记为了dead tuple

lp4对应tuple的infomask信息变化：

从10240（8192 + 2048）被更新后的版本+ 对应的事务无效或者已经被终止变为了10496

10496 = （8192 + 2048 + 256），多了个256表示HEAP_XMIN_COMMITTED，该tuple为的插入操作commit

header信息没有发生变化

因为还有剩余空间，所以没有发生pruning

vacuum测试pruning变化

vacuum之前看page header，（8192-8032）/ 4 =40，说明一个实际一个tuple占用了40字节（page内是36字节，4个字节是空白）

postgres=# select * from page_header(get_raw_page('t1',0));
    lsn     | checksum | flags | lower | upper | special | pagesize | version | prune_xid
------------+----------+-------+-------+-------+---------+----------+---------+-----------
 0/87000128 |        0 |     0 |    40 |  8032 |    8192 |     8192 |       4 |       836
(1 row)

进行vacuum后的信息

postgres=# select * from page_header(get_raw_page('t1',0));
    lsn     | checksum | flags | lower | upper | special | pagesize | version | prune_xid
------------+----------+-------+-------+-------+---------+----------+---------+-----------
 0/89002198 |        0 |     4 |    40 |  8072 |    8192 |     8192 |       4 |         0

postgres=# select * from heap_page_items(get_raw_page('t1',0));
 lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |           t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+----------------------------
  1 |      4 |        2 |      0 |        |        |          |        |             |            |        |        |       |
  2 |   8152 |        1 |     36 |    835 |      0 |        0 | (0,2)  |           3 |       2304 |     24 |        |       | \x020000000200000002000000
  3 |   8112 |        1 |     36 |    835 |      0 |        0 | (0,3)  |           3 |       2304 |     24 |        |       | \x030000000300000003000000
  4 |   8072 |        1 |     36 |    836 |      0 |        0 | (0,4)  |       32771 |      10496 |     24 |        |       | \x01000000010000000a000000

依然是4个指针（40-24）/ 4 = 4，upper从8032到8072，8072-8032=40，释放了40字节空间，刚好是一个tuple占用的空间

lp1的lp_flags是从0变为2，其他字段都为空了，看下lp_flag的定义

/*
 * lp_flags has these possible states.  An UNUSED line pointer is available
 * for immediate re-use, the other states are not.
 */
#define LP_UNUSED		0		/* unused (should always have lp_len=0) */
#define LP_NORMAL		1		/* used (should always have lp_len>0) */
#define LP_REDIRECT		2		/* HOT redirect (should have lp_len=0) */
#define LP_DEAD			3		/* dead, may or may not have storage */

2表示是一个hot重定向，lp_off=4表示重定向到lp4

得出结论：vacuum的时候会发生pruning

填满page测试pruning

通过上面pruning测试记录，页面有空闲空间的时候，进行页面扫描操作（select）不会触发pruning，现在把一个page填充慢试试

一个page 8192字节，减去头部24字节，可用为8168字节

每插入一个tuple，lower的最右边多一个指针4字节，upper最作左边多tupledate40字节，合集44字节

填满一个page需要8168/44=185.6，取185

流程为先清理表，造一个hot update，再填满到185条记录

truncate table t1;

insert into t1 values(1,1,1),(2,2,2),(3,3,3);

update t1 set c3=10 where c3=1;

insert into t1 select n,n,n from generate_series(4,185) n;

查看header信息

postgres=# select * from page_header(get_raw_page('t1',0));
    lsn     | checksum | flags | lower | upper | special | pagesize | version | prune_xid
------------+----------+-------+-------+-------+---------+----------+---------+-----------
 0/8F008DA8 |        0 |     0 |   764 |   792 |    8192 |     8192 |       4 |       842

free = 792-764=28

items信息

postgres=# select * from heap_page_items(get_raw_page('t1',0)) where lp <5;
 lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |           t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+----------------------------
  1 |   8152 |        1 |     36 |    841 |    842 |        0 | (0,4)  |       16387 |       1280 |     24 |        |       | \x010000000100000001000000
  2 |   8112 |        1 |     36 |    841 |      0 |        0 | (0,2)  |           3 |       2304 |     24 |        |       | \x020000000200000002000000
  3 |   8072 |        1 |     36 |    841 |      0 |        0 | (0,3)  |           3 |       2304 |     24 |        |       | \x030000000300000003000000
  4 |   8032 |        1 |     36 |    842 |      0 |        0 | (0,4)  |       32771 |      10496 |     24 |        |       | \x01000000010000000a000000
(4 rows)

lp1还没有被pruning

执行一个select: select * from t1, 然后再查看items

postgres=# select * from heap_page_items(get_raw_page('t1',0)) where lp <5;
 lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |           t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+----------------------------
  1 |      4 |        2 |      0 |        |        |          |        |             |            |        |        |       |
  2 |   8152 |        1 |     36 |    841 |      0 |        0 | (0,2)  |           3 |       2304 |     24 |        |       | \x020000000200000002000000
  3 |   8112 |        1 |     36 |    841 |      0 |        0 | (0,3)  |           3 |       2304 |     24 |        |       | \x030000000300000003000000
  4 |   8072 |        1 |     36 |    842 |      0 |        0 | (0,4)  |       32771 |      10496 |     24 |        |       | \x01000000010000000a000000
(4 rows)

lp1发生pruning了，清空了数据，lp_flags变为2，说明没有足够剩余空间，扫描页面的时候发生pruning

非hot更新

为了方便查看，将测试数据重建

create table t1(c1 int,c2 int, c3 int);
create index idx_t1_c1 on t1(c1);
create index idx_t1_c2 on t1(c2);
insert into t1 values(1,1,1),(2,2,2),(3,3,3);
select * from t1;
 c1 | c2 | c3
----+----+----
  1 |  1 |  1
  2 |  2 |  2
  3 |  3 |  3

更新索引列

update t1 set c1=11 where c1=1

查看c1 c2列的索引items

postgres=# select * from bt_page_items('idx_t1_c1', 1);
 itemoffset | ctid  | itemlen | nulls | vars |          data           | dead | htid  | tids
------------+-------+---------+-------+------+-------------------------+------+-------+------
          1 | (0,1) |      16 | f     | f    | 01 00 00 00 00 00 00 00 | f    | (0,1) |
          2 | (0,2) |      16 | f     | f    | 02 00 00 00 00 00 00 00 | f    | (0,2) |
          3 | (0,3) |      16 | f     | f    | 03 00 00 00 00 00 00 00 | f    | (0,3) |
          4 | (0,4) |      16 | f     | f    | 0b 00 00 00 00 00 00 00 | f    | (0,4) |
(4 rows)

postgres=# select * from bt_page_items('idx_t1_c2', 1);
 itemoffset | ctid  | itemlen | nulls | vars |          data           | dead | htid  | tids
------------+-------+---------+-------+------+-------------------------+------+-------+------
          1 | (0,1) |      16 | f     | f    | 01 00 00 00 00 00 00 00 | f    | (0,1) |
          2 | (0,4) |      16 | f     | f    | 01 00 00 00 00 00 00 00 | f    | (0,4) |
          3 | (0,2) |      16 | f     | f    | 02 00 00 00 00 00 00 00 | f    | (0,2) |
          4 | (0,3) |      16 | f     | f    | 03 00 00 00 00 00 00 00 | f    | (0,3) |
(4 rows)

更新了c1列，所有索引都会产生新的多版本index tuples

进行vacuum前后，heap items变化

postgres=# select * from heap_page_items(get_raw_page('t1',0));
 lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |           t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+----------------------------
  1 |   8152 |        1 |     36 |    832 |    833 |        0 | (0,4)  |           3 |        256 |     24 |        |       | \x010000000100000001000000
  2 |   8112 |        1 |     36 |    832 |      0 |        0 | (0,2)  |           3 |       2048 |     24 |        |       | \x020000000200000002000000
  3 |   8072 |        1 |     36 |    832 |      0 |        0 | (0,3)  |           3 |       2048 |     24 |        |       | \x030000000300000003000000
  4 |   8032 |        1 |     36 |    833 |      0 |        0 | (0,4)  |           3 |      10240 |     24 |        |       | \x0b0000000100000001000000
(4 rows)

postgres=# vacuum t1;
VACUUM
postgres=# select * from heap_page_items(get_raw_page('t1',0));
 lp | lp_off | lp_flags | lp_len | t_xmin | t_xmax | t_field3 | t_ctid | t_infomask2 | t_infomask | t_hoff | t_bits | t_oid |           t_data
----+--------+----------+--------+--------+--------+----------+--------+-------------+------------+--------+--------+-------+----------------------------
  1 |      0 |        0 |      0 |        |        |          |        |             |            |        |        |       |
  2 |   8152 |        1 |     36 |    832 |      0 |        0 | (0,2)  |           3 |       2304 |     24 |        |       | \x020000000200000002000000
  3 |   8112 |        1 |     36 |    832 |      0 |        0 | (0,3)  |           3 |       2304 |     24 |        |       | \x030000000300000003000000
  4 |   8072 |        1 |     36 |    833 |      0 |        0 | (0,4)  |           3 |      10496 |     24 |        |       | \x0b0000000100000001000000
(4 rows)

直接将lp1的tuple删除了，与传统update行为一致

最后修改时间：2023-07-27 13:53:12

「喜欢这篇文章，您的关注和赞赏是给作者最好的鼓励」

关注作者

postgres hot技术详解
