业务挑战

营销域中的洞察分析/智能圈人/经营报表等场景是OLAP分析型数据库的重要应用场景，阿里云瑶池旗下的云原生数据仓库AnalyticDB MySQL在淘宝、饿了么、菜鸟、优酷、盒马等业务的营销场景有比较长时间的积累和沉淀，我们将通过一系列文章来介绍AnalyticDB MySQL在营销域数据产品中的落地与应用，之前文章介绍了“漏斗分析”的实现与应用，本文主要介绍“秒级圈人&画像分析”的实现与应用。

技术挑战

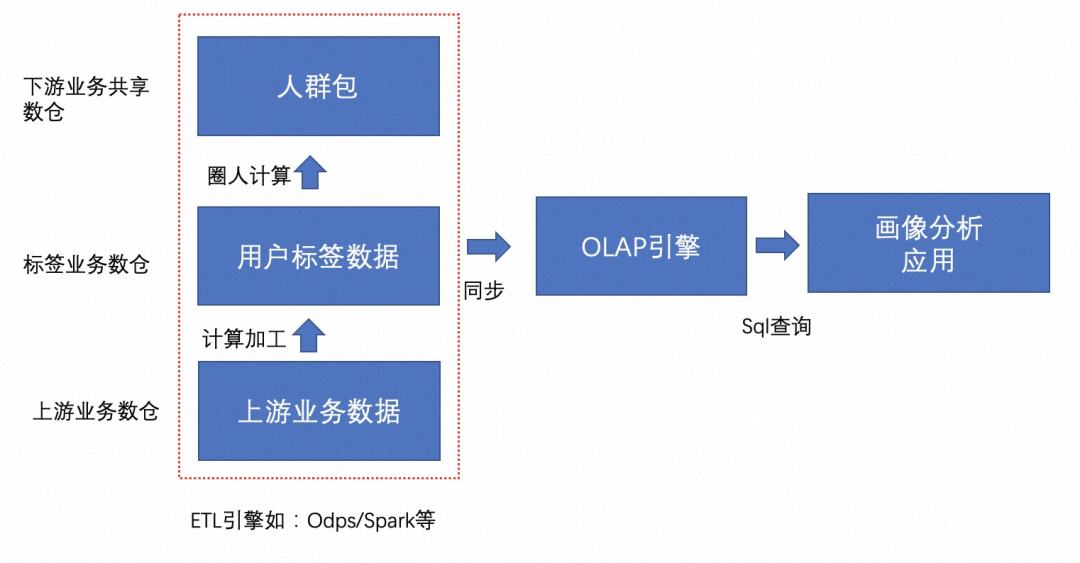

在营销域的“搜、广、推”业务中，对用户的运营是一个“Interest Targeting”循环迭代的过程：对全量用户画像分析-->挖掘目标用户-->AB测试：触达目标用户-->触达效果画像分析-->挖掘目标用户。这个过程抽象出来的技术需求是：人群圈选&画像分析，技术实现的架构大致如下：

这套架构有两个问题：

● 成本高：用户标签数据生产好之后需要在ETL数仓和OLAP引擎存两份，这就意味着存储成本，同步作业成本和运维成本都很高，系统整体稳定性也存在潜在风险。

● 用户体验不好：例如现在运营同学希望对生成的人群包进行画像分析，那么他只能等ETL引擎将人群包计算好了并且同步回OLAP引擎之后才可以，而数据同步和作业调度往往是分钟/小时级的，运营同学不能立刻进行分析使用。

问题分析

问题的本质原因是因为圈人的计算量太大，出于稳定性和成本的妥协，传统的解决方案中圈人只能放在ETL引擎中处理。

假设所有的用户标签(N个)都在一张大宽表里，表结构大致如下：

tbl_user_tag

现在我们要圈选出满足tag1='x'并且tag2='a'的用户，分析这些用户在tag3维度的画像。

圈人SQL实现：

insert overwrite into package_table_1
select user_id from tbl_user_tag where tag1='x' and tag2='a'

画像分析SQL实现：

select tag3, count(distinct user_id) from
(
select user_id from tbl_user_tag where tag1='x' and tag2='a'
)
group by tag3

这两个SQL没有问题，大部分OLAP引擎都可以完成得很好，然而，实际业务实践中我们不可能把所有的标签都放在一张表里，这里面有技术和业务维护两方面的原因：

1. 技术方面：如果一张表里的字段很多，写时内存hold的block多，内存占用更多，理论上写延迟会更高；标签表一般默认全索引(给所有标签字段建立索引是合理的需求)的话build/load的cpu消耗也会更高。查询时元数据内存占用也会更多。

2. 业务方面：标签表的上游业务数据来自不同的业务方，我们不可能在一个作业中完成所有标签的计算生产。

因此需要拆表，假设tag1和tag2在两张不同的标签表里：

tbl_user_tag_1

tbl_user_tag_2

圈人SQL实现：

select user_id from tbl_user_tag_1 where tag1='x'
union
select user_id from tbl_user_tag_2 where tag2='a'


或者
select user_id from tbl_user_tag_1
  inner join tbl_user_tag_2
  on tbl_user_tag_1.user_id = tbl_user_tag_2.user_id
  where tag1='x' and tag2='a'

这里列举了2种写法，只是写法不同，对计算引擎而言，问题都是引入了“大表JOIN”的问题，参与Join的数据规模和用户ID空间成正比，需要进行的Join计算次数和SQL条件复杂程度：需要使用到的标签表的个数成正比（此处只举了2个标签表的情况，实际中可能是十几个甚至几十个标签表进行Join）。“大表JOIN”对计算引擎的CPU资源消耗较高，执行时间也较长，因此传统解决方案中只能放在相对低成本的ETL引擎中处理。

AnalyticDB MySQL优化方法

针对上述业务痛点问题，AnalyticDB MySQL引入RoaringBitmap及相关计算函数来将圈人场景中“大表Join”问题转化成“小表Join”问题，并且在oss外表中原生支持Roaringbitmap类型，来解决多份标签数据和人群包导出的问题。

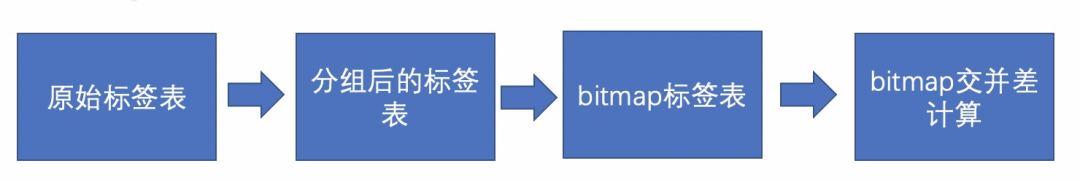

我们准备一份测试数据，来介绍一下各个场景的具体做法，数据处理整体流程大致如下：

步骤一实时构建bitmap标签表

准备一个测试用的原始标签表users_base，假设所有的用户标签都放在users_base表中，创建测试用的原始标签数据表

create table users_base(
   uid int,
   tag1 string, // tag1 取值范围是：x, y, z
   tag2 string, // tag2 取值范围是：a, b
   tag3 int // tag3 取值范围是：1-10
)

生成1亿行随机测试数据

// 生成1亿行随机数据
submit job
insert overwrite users_base
select cast(row_number() over (order by c1) as int) as uid,  substring('xyz', floor(rand() * 3) + 1, 1) as tag1, substring('ab', floor(rand() * 2) + 1, 1) as tag2, cast(floor(rand() * 10) + 1 as int) as tag3 from
(
select A.c1 from
unnest(rb_build_range(0, 10000)) as A(c1)
  join
  (select c1 from
unnest(rb_build_range(0, 10000)) as B(c1)
))


mysql> select * from users_base limit 10;
+--------+------+------+------+
| uid    | tag1 | tag2 | tag3 |
+--------+------+------+------+
|  74526 | y    | b    |    3 |
|  75611 | z    | b    |   10 |
|  80850 | x    | b    |    5 |
|  81656 | z    | b    |    7 |
| 163845 | x    | b    |    2 |
| 167007 | y    | b    |    4 |
| 170541 | y    | b    |    9 |
| 213108 | x    | a    |   10 |
|  66056 | y    | b    |    4 |
|  67761 | z    | a    |    2 |
+--------+------+------+------+

构建bitmap标签表, 在设计标签表的时候，考虑到利用分布式计算引擎的并发能力，我们引入一个分组字段（本例中使用user_group），将uid分组并行计算，分组的大小可以根据集群CU总数和实际业务情况进行取舍:

1. 一般分组越多计算能力越强，但是分组过多又会导致每个bitmap包含的元素太少，不能充分利用bitmap的计算特性。

2. 实践过程中建议保证每个分组的bitmap空间 < 1亿, 例如，原始的uid空间是100亿，可以使用100个分组，每个分组1亿。

本例子中使用16个分组， uid%16来做分组字段，offset=uid/16来记录分组后的偏移，uid = 16 * offset + user_goup , 后续使用offset来计算bitmap ，这种分组方式只是一个例子，实际业务可以根据业务需要设计分组函数。

// 创建添加分组字段后的用户原始表
create table users(
   uid int,
   tag1 string,
   tag2  string,
   tag3 int,
   user_group int,  分组字段
   offset  int 偏移
)


// 将users_base的数据写入users
submit job
insert overwrite users select uid, tag1, tag2, tag3, cast(uid%16 as int), cast(floor(uid/16) as int) from users_base


// 检查写入后的数据
mysql> select * from users limit 10;
+---------+------+------+------+------------+--------+
| uid     | tag1 | tag2 | tag3 | user_group | offset |
+---------+------+------+------+------------+--------+
|  377194 | z    | b    |   10 |         10 |  23574 |
|  309440 | x    | a    |    1 |          0 |  19340 |
|  601745 | z    | a    |    7 |          1 |  37609 |
|  753751 | z    | b    |    3 |          7 |  47109 |
|  988186 | y    | a    |   10 |         10 |  61761 |
|  883822 | x    | a    |    9 |         14 |  55238 |
|  325065 | x    | b    |    6 |          9 |  20316 |
| 1042875 | z    | a    |   10 |         11 |  65179 |
|  928606 | y    | b    |    5 |         14 |  58037 |
|  990858 | z    | a    |    8 |         10 |  61928 |
+---------+------+------+------+------------+--------+

构建roaringbitmap标签表

// 创建tag1的标签表
create Table `tag_tbl_1` (
  `tag1` string,
  `rb` roaringbitmap,
  `user_group` int) engine = 'oss'
TABLE_PROPERTIES = '{
"endpoint":"oss-cn-zhangjiakou.aliyuncs.com",
"accessid":"******",
"accesskey":"*************",
"url":"oss://your oss bucket/roaringbitmap/tag_tbl_1/",
"format":"parquet"
}'
// 写入tag1标签表
insert overwrite tag_tbl_1 select tag1, rb_build_agg(offset), user_group from users group by tag1, user_group


// 检查写入tag1标签表的数据, 可以看到和原始标签users表是对应的，例子中使用rb_to_array来展示数据，实际业务中因为rb包含的uid很多，请谨慎使用
mysql>  select tag1, user_group, rb_cardinality(rb) from tag_tbl_1;
+------+------------+--------------------+
| tag1 | user_group | rb_cardinality(rb) |
+------+------------+--------------------+
| z    |          7 |            2082608 |
| x    |         10 |            2082953 |
| y    |          7 |            2084730 |
| x    |         14 |            2084856 |
.....
| z    |         15 |            2084535 |
| z    |          5 |            2083204 |
| x    |         11 |            2085239 |
| z    |          1 |            2084879 |
+------+------------+--------------------+
48 rows in set (0.66 sec)


// 创建tag2的标签表
create Table `tag_tbl_2` (
  `tag2` string,
  `rb` roaringbitmap,
  `user_group` int)
engine = 'oss'
TABLE_PROPERTIES = '{
"endpoint":"oss-cn-zhangjiakou.aliyuncs.com",
"accessid":"******",
"accesskey":"*************",
"url":"oss://your oss bucket/roaringbitmap/tag_tbl_2/",
"format":"parquet"
}'
// 写入tag2标签表
insert overwrite tag_tbl_2 select tag2, rb_build_agg(offset), user_group from users group by tag2, user_group
// 检查tag2标签表写入的数据
select tag2, user_group, rb_cardinality(rb) from tag_tbl_2;
mysql> select tag2, user_group, rb_cardinality(rb) from tag_tbl_2;
+------+------------+--------------------+
| tag2 | user_group | rb_cardinality(rb) |
+------+------------+--------------------+
| b    |         11 |            3121361 |
| a    |          6 |            3124750 |
| a    |          1 |            3125433 |
....
| b    |          2 |            3126523 |
| b    |         12 |            3123452 |
| a    |          4 |            3126111 |
| a    |         13 |            3123316 |
| a    |          2 |            3123477 |
+------+------------+--------------------+
32 rows in set (0.44 sec)

步骤二使用bitmap标签表计算分析

场景1：圈人分析

过滤筛选分析：分析tag1 in (x, y) 的用户，在tag2维度的柱状图

// 为了方便理解，先求满足条件的用户是哪儿些


select tag2, t1.user_group as user_group, rb_cardinality(rb_and(t2.rb, rb1)) as rb from tag_tbl_2 as t2
join (
select user_group, rb as rb1 from tag_tbl_1 where tag1 in ('x', 'y'))
as t1
on t1.user_group = t2.user_group




// 求满足条件柱状图
select tag2, sum(cnt) from (
select tag2, t1.user_group as user_group, rb_cardinality(rb_and(t2.rb, rb1)) as cnt from tag_tbl_2 as t2
join (
select user_group, rb as rb1 from tag_tbl_1 where tag1 in ('x', 'y'))
as t1
on t1.user_group = t2.user_group
) group by tag2


+------+----------+
| tag2 | sum(cnt) |
+------+----------+
| a    | 33327868 |
| b    | 33335220 |
+------+----------+
2 rows in set (0.67 sec)

这个场景使用传统解法的等效实现如下（注：这里模拟真实场景中“大表JOIN”使用子查询的方式查了同一张表的数据）：

select
  tag2,
  count(distinct A.uid)
from
  (
    select
      uid
    from
      users
    where
      tag1 in ('x', 'y')
  ) as A
  inner join (
    select
      uid,
      tag2
    from
      users
  ) as B on A.uid = B.uid
group by
  tag2;
+------+-----------------------+
| tag2 | count(distinct A.uid) |
+------+-----------------------+
| b    |              33335220 |
| a    |              33327868 |
+------+-----------------------+
2 rows in set (2.79 sec)

从执行耗时可以看到，使用bitmap的方案性能是使用传统方案的4倍以上，而roaringbitmap的方案中我们使用的存储是oss是成本更低的方案。

场景2：交并差计算

bitmap表交并差：求同时满足条件 tag1 = 'x' or tag2 = 'y' 和 tag2 = ‘b’的用户

select user_group , rb_cardinality(rb) from (
    select
      t1.user_group as user_group,
      rb_and(rb1, rb2) as rb
    from
      (
        select
          user_group,
          rb_or_agg(rb) as rb1
        from
          tag_tbl_1
        where
          tag1 = 'x'
          or tag1 = 'y'
        group by
          user_group
      ) as t1
      join (
        select
          user_group,
          rb_or_agg(rb) as rb2
        from
          tag_tbl_2
        where
          tag2 = 'b'
        group by
          user_group
      ) as t2 on t1.user_group = t2.user_group
  group by user_group)


+------------+--------------------+
| user_group | rb_cardinality(rb) |
+------------+--------------------+
|         10 |            2083679 |
|          3 |            2082370 |
|          9 |            2082847 |
|          2 |            2086511 |
...
|          1 |            2082291 |
|          4 |            2083290 |
|         14 |            2083581 |
|         15 |            2084110 |
+------------+--------------------+
16 rows in set (0.71 sec)

场景3：交叉计算

原始标签表和bitmap标签表交叉计算，求同时满足条件 tag1 = 'x' or tag2 = 'y' 和 tag2 = ‘b’的用户，但是tag2 = ‘b‘ 这个条件的数据从users表中读取，进行交叉计算。

select user_group , rb_cardinality(rb) from (
    select
      t1.user_group as user_group,
      rb_and(rb1, rb2) as rb
    from
      (
        select
          user_group,
          rb_or_agg(rb) as rb1
        from
          tag_tbl_1
        where
          tag1 = 'x'
          or tag1 = 'y'
        group by
          user_group
      ) as t1
      join (
        select
          user_group,
          rb_build_agg(offset) as rb2
        from
          users
        where
          tag2 = 'b'
        group by
          user_group
      ) as t2 on t1.user_group = t2.user_group
  group by user_group)


+------------+--------------------+
| user_group | rb_cardinality(rb) |
+------------+--------------------+
|          3 |            2082370 |
|          1 |            2082291 |
|          0 |            2082383 |
|          4 |            2083290 |
|         11 |            2081662 |
|         13 |            2085280 |
...
|         14 |            2083581 |
|         15 |            2084110 |
|          9 |            2082847 |
|          8 |            2084860 |
|          5 |            2083056 |
|          7 |            2083275 |
+------------+--------------------+
16 rows in set (0.95 sec)

场景4：圈人

将满足场景2的roaringbitmap导出到oss提供给其他系统使用

// 创建计算结果的标签表
create Table `tag_tbl_3` (
  `rb` roaringbitmap)
engine = 'oss'
TABLE_PROPERTIES = '{
"endpoint":"oss-cn-zhangjiakou.aliyuncs.com",
"accessid":"******",
"accesskey":"*************",
"url":"oss://your oss bucket/roaringbitmap/tag_tbl_3/",
"format":"parquet"
}'


// 将计算结果导出到结果标签表
insert overwrite tag_tbl_3
    select
        rb_and(rb1, rb2) as rb,
      t1.user_group as user_group
    from
      (
        select
          user_group,
          rb_or_agg(rb) as rb1
        from
          tag_tbl_1
        where
          tag1 = 'x'
          or tag1 = 'y'
        group by
          user_group
      ) as t1
      join (
        select
          user_group,
          rb_or_agg(rb) as rb2
        from
          tag_tbl_2
        where
          tag2 = 'b'
        group by
          user_group
      ) as t2 on t1.user_group = t2.user_group


// 执行结束之后文件会以parquet格式存放在 oss://your oss bucket/roaringbitmap/tag_tbl_3

场景5：加速查询

将tag1的标签表的数据导入内表加速查询效果

// 创建一个内表，需要将rb字段定义为varbinary格式
Create Table `tag_tbl_1_cstore` (
 `tag1` varchar,
 `rb` varbinary,
 `user_group` int
)


// 将tag1标签表的数据从oss导入到tag_tbl_1_cstore
insert into tag_tbl_1_cstore select tag1, rb_to_varbinary(rb), user_group from tag_tbl_1


// 检查导入的数据
mysql> select tag1, user_group, rb_cardinality(rb_or_agg(rb_build_varbinary(rb))) from tag_tbl_1_cstore group by tag1, user_group;
+------+------------+---------------------------------------------------+
| tag1 | user_group | rb_cardinality(rb_or_agg(rb_build_varbinary(rb))) |
+------+------------+---------------------------------------------------+
| y    |          3 |                                           2082919 |
| x    |          9 |                                           2083085 |
| x    |          3 |                                           2082140 |
| y    |         11 |                                           2082268 |
| z    |          4 |                                           2082451 |
...
| z    |          2 |                                           2081560 |
| y    |          6 |                                           2082194 |
| z    |          7 |                                           2082608 |
+------+------------+---------------------------------------------------+
48 rows in set (0.16 sec)

总结

本文介绍了云原生数据仓库AnalyticDB MySQL在圈人场景的实践，AnalyticDB MySQL引入RoaringBitmap及相关计算函数来将圈人场景中“大表Join”问题转化成“小表Join”问题，减少了计算量，并且在oss外表中原生支持Roaringbitmap类型，来解决多份标签数据和人群包导出的问题。

Roaringbitmap的具体使用方式可以参考官方文档：

https://help.aliyun.com/document_detail/600552.html?spm=a2c4g.600977.0.i2

AnalyticDB MySQL升级为湖仓一体架构，支持高吞吐离线处理和高性能在线分析，可无缝替换CDH/TDH/Databricks/Presto/Spark/Hive等，欢迎点击文末「阅读原文」申请免费试用。
