前言

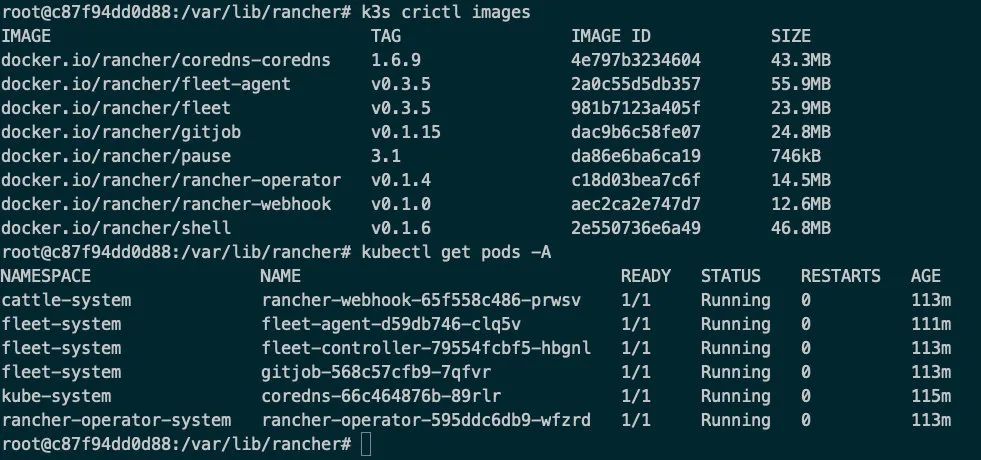

Rancher 从 v2.5.x 开始，单节点 Rancher Server 内置了 K3s 作为 local 集群，该 local 集群除了支撑 Rancher Server 运行以外，还将运行 fleet、rancher-webhook、gitjob、coredns 等组件。下图为 Rancher v2.5.8 内置 K3s 集群默认启动的组件和所需的镜像：
其中，docker.io/rancher/coredns-coredns 和 docker.io/rancher/pause 为 Rancher Server 内置的镜像，其他镜像需要在 Rancher Server 启动后到 dockerhub 去在线下载。
如果你的环境是离线环境，并且是通过 docker run 的方式启动 Rancher Server，会报一些镜像下载失败的日志：
E0511 08:39:56.060906 28 pod_workers.go:191] Error syncing pod d0f83155-f023-4ff6-9164-11b6b63ef4d6 ("helm-operation-t8mtl_cattle-system(d0f83155-f023-4ff6-9164-11b6b63ef4d6)"), skipping: [failed to "StartContainer" for "helm" with ImagePullBackOff: "Back-off pulling image \"rancher/shell:v0.1.6\"", failed to "StartContainer" for "proxy" with ImagePullBackOff: "Back-off pulling image \"rancher/shell:v0.1.6\""]
官网文档单节点离线安装 Rancher Server(http://docs.rancher.cn/docs/rancher2.5/installation/other-installation-methods/air-gap/install-rancher/_index/#单节点安装)章节中指出了可以通过CATTLE_SYSTEM_DEFAULT_REGISTRY参数指定从私有镜像仓库去获取 Rancher Server 所需的镜像，但如果你的私有镜像仓库是启用 TLS或有认证的情况，CATTLE_SYSTEM_DEFAULT_REGISTRY是无法满足你的需求的。
针对上述场景，我们可以将内置 k3s 集群的/etc/rancher/k3s/registries.yaml 映射到宿主机上，然后通过修改registries.yaml来实现启用 TLS或有认证 等更复杂的场景，关于 k3s 配置私有仓库，可参考k3s 官网(http://docs.rancher.cn/docs/k3s/installation/private-registry/_index/).
单节点 Rancher Server 配置私有镜像仓库
以下章节将指导大家如何通过私有镜像仓库在离线环境下安装单节点 Rancher Server，针对镜像仓库类型的不同，分为以下几种场景：
私有仓库为 SSL 证书颁发机构颁发的证书（https），有认证
私有仓库为自签名证书（https），有认证
私有仓库不使用 SSL（使用 http），有认证
私有仓库为 SSL 证书颁发机构颁发的证书（https），有认证
私有仓库中已经提前上传了 Rancher Server 所需要的镜像，如何同步镜像到私有镜像仓库可以参考官方文档(http://docs.rancher.cn/docs/rancher2.5/installation/other-installation-methods/air-gap/populate-private-registry/_index).
1.配置 K3s registries.yaml
root@ip-172-31-14-159:~# cat opt/registries.yamlmirrors:# 私有仓库域名harbor.kingsd.top:endpoint:- "https://harbor.kingsd.top"configs:"harbor.kingsd.top":auth:username: admin # 这是私有镜像仓库的用户名password: Password # 这是私有镜像仓库的密码
2.启动单节点 Rancher Server
root@ip-172-31-14-159:~# docker run -itd --privileged \> --restart=unless-stopped \> -p 80:80 -p 443:443 \> -e CATTLE_SYSTEM_DEFAULT_REGISTRY=harbor.kingsd.top \ # 设置私有仓库域名> -v opt/registries.yaml:/etc/rancher/k3s/registries.yaml \ # 将宿主机`registries.yaml`映射到容器内> rancher/rancher:v2.5.8
3.验证
等待 Rancher Server 启动成功后，我们可以 exec 到容器内确认所需要的组件是否启动：
root@3fd636aa513e:/var/lib/rancher# kubectl get pods -ANAMESPACE NAME READY STATUS RESTARTS AGEcattle-system helm-operation-5w49g 0/2 Completed 0 3m21scattle-system helm-operation-gclkp 0/2 Completed 0 3m3scattle-system helm-operation-jt948 0/2 Completed 0 3m13scattle-system helm-operation-l76g6 0/2 Completed 0 3m41scattle-system helm-operation-zmm6f 0/2 Completed 0 3m28scattle-system rancher-webhook-58b8d9f6c6-bxmns 1/1 Running 0 3m24sfleet-system fleet-agent-7c7d457b6d-x4kvf 1/1 Running 0 2m33sfleet-system fleet-controller-5ddfd96f5c-lxbnt 1/1 Running 0 3m10sfleet-system gitjob-7b4ddfcbf7-6hx52 1/1 Running 0 3m10skube-system coredns-66c464876b-hfjqk 1/1 Running 0 4m1srancher-operator-system rancher-operator-5cbfb5d6d7-kq29z 1/1 Running 0 3m32sroot@3fd636aa513e:/var/lib/rancher# k3s crictl imagesIMAGE TAG IMAGE ID SIZEdocker.io/rancher/coredns-coredns 1.6.9 4e797b3234604 43.3MBdocker.io/rancher/pause 3.1 da86e6ba6ca19 746kBharbor.kingsd.top/rancher/fleet-agent v0.3.5 2a0c55d5db357 55.9MBharbor.kingsd.top/rancher/fleet v0.3.5 981b7123a405f 23.9MBharbor.kingsd.top/rancher/gitjob v0.1.15 dac9b6c58fe07 24.8MBharbor.kingsd.top/rancher/rancher-operator v0.1.4 c18d03bea7c6f 14.5MBharbor.kingsd.top/rancher/rancher-webhook v0.1.0 aec2ca2e747d7 12.6MBharbor.kingsd.top/rancher/shell v0.1.6 2e550736e6a49 46.8MB
可以看到，除了 Rancher Server 内置的 rancher/coredns-coredns 和 rancher/pause 镜像以外，其他的镜像都是从 harbor.kingsd.top 拉取。
私有仓库为自签名证书（https），有认证
Rancher Server 连接自签名证书的私有仓库和 SSL 证书颁发机构的私有仓库配置的区别主要在于连接自签名证书的私有仓库时需要在 k3s 的registries.yaml中指定私有镜像仓库的自签名证书。
1.配置 K3s registries.yaml
root@ip-172-31-14-159:~# cat opt/registries.yamlmirrors:# 私有仓库域名harbor.kingsd.top:endpoint:- "https://harbor.kingsd.top"configs:"harbor.kingsd.top":auth:username: admin # 这是私有镜像仓库的用户名password: Password # 这是私有镜像仓库的密码tls:ca_file: opt/certs/ca.crt # 镜像仓库中使用的ca文件的路径。cert_file: opt/certs/harbor.kingsd.top.cert # 镜像仓库中使用的cert文件的路径。key_file: opt/certs/harbor.kingsd.top.key # 镜像仓库中使用的key文件的路径。
2.启动单节点 Rancher Server
root@ip-172-31-14-159:~# docker run -itd --privileged \> --restart=unless-stopped \> -p 80:80 -p 443:443 \> -e CATTLE_SYSTEM_DEFAULT_REGISTRY=harbor.kingsd.top \ # 设置私有仓库域名> -v opt/registries.yaml:/etc/rancher/k3s/registries.yaml \ # 将宿主机`registries.yaml`映射到容器内> -v opt/certs:/opt/certs \ # 将证书映射到容器内> rancher/rancher:v2.5.8
3.验证
等待 Rancher Server 启动成功后，我们可以 exec 到容器内确认所需要的组件是否启动：
root@381b5d2c26d9:/var/lib/rancher# kubectl get pods -ANAMESPACE NAME READY STATUS RESTARTS AGEcattle-system helm-operation-b5mvm 0/2 Completed 0 6m27scattle-system helm-operation-cdlc8 0/2 Completed 0 5m57scattle-system helm-operation-hcxmj 0/2 Completed 0 5m47scattle-system helm-operation-vqz9z 0/2 Completed 0 6m4scattle-system helm-operation-wqgz9 0/2 Completed 0 6m12scattle-system rancher-webhook-58b8d9f6c6-z68ps 1/1 Running 0 6m18sfleet-system fleet-agent-7c7d457b6d-zznvd 1/1 Running 0 5m25sfleet-system fleet-controller-5ddfd96f5c-kcqmq 1/1 Running 0 5m53sfleet-system gitjob-7b4ddfcbf7-99l46 1/1 Running 0 5m53skube-system coredns-66c464876b-mflfv 1/1 Running 0 6m49srancher-operator-system rancher-operator-5cbfb5d6d7-prsqh 1/1 Running 0 6m9sroot@381b5d2c26d9:/var/lib/rancher# k3s crictl imagesIMAGE TAG IMAGE ID SIZEdocker.io/rancher/coredns-coredns 1.6.9 4e797b3234604 43.3MBdocker.io/rancher/pause 3.1 da86e6ba6ca19 746kBharbor.kingsd.top/rancher/fleet-agent v0.3.5 2a0c55d5db357 55.9MBharbor.kingsd.top/rancher/fleet v0.3.5 981b7123a405f 23.9MBharbor.kingsd.top/rancher/gitjob v0.1.15 dac9b6c58fe07 24.8MBharbor.kingsd.top/rancher/rancher-operator v0.1.4 c18d03bea7c6f 14.5MBharbor.kingsd.top/rancher/rancher-webhook v0.1.0 aec2ca2e747d7 12.6MBharbor.kingsd.top/rancher/shell v0.1.6 2e550736e6a49 46.8MB
可以看到，除了 Rancher Server 内置的 rancher/coredns-coredns 和 rancher/pause 镜像以外，其他的镜像都是从 harbor.kingsd.top 拉取。
私有仓库不使用 SSL（使用 http），有认证
针对 HTTP 的私有仓库，只需要将 registries.yaml 里的 mirrors.endpoint 配置修改为http 开头即可。
1.配置 K3s registries.yaml
root@ip-172-31-14-159:~# cat cat /opt/registries.yamlcat: cat: No such file or directorymirrors:# 私有仓库IP3.96.56.137:endpoint:- "http://3.96.56.137"configs:"3.96.56.137":auth:username: admin # 这是私有镜像仓库的用户名password: Password # 这是私有镜像仓库的密码
2.启动单节点 Rancher Server
root@ip-172-31-14-159:~# docker run -itd --privileged \> --restart=unless-stopped \> -p 80:80 -p 443:443 \> -e CATTLE_SYSTEM_DEFAULT_REGISTRY=3.96.56.137 \ # 设置私有仓库IP> -v /opt/registries.yaml:/etc/rancher/k3s/registries.yaml \ # 将宿主机`registries.yaml`映射到容器内> rancher/rancher:v2.5.8
3.验证
root@cb018bb70446:/var/lib/rancher# kubectl get pods -ANAMESPACE NAME READY STATUS RESTARTS AGEcattle-system helm-operation-44tb7 0/2 Completed 0 77scattle-system helm-operation-cwpvz 0/2 Completed 0 66scattle-system helm-operation-f898m 0/2 Completed 0 58scattle-system helm-operation-fc4tj 0/2 Completed 0 51scattle-system helm-operation-qq4kz 0/2 Completed 0 42scattle-system rancher-webhook-c49756c7f-rjwdj 1/1 Running 0 63sfleet-system fleet-agent-55865c8959-rz8p2 1/1 Running 0 21sfleet-system fleet-controller-797ff98bfd-xj48k 1/1 Running 0 47sfleet-system gitjob-58bdfc4c69-mp84z 1/1 Running 0 47skube-system coredns-66c464876b-dbm8v 1/1 Running 0 96srancher-operator-system rancher-operator-578b4c64d4-4ptq9 1/1 Running 0 69sroot@cb018bb70446:/var/lib/rancher# k3s crictl imagesIMAGE TAG IMAGE ID SIZE3.96.56.137/rancher/fleet-agent v0.3.5 2a0c55d5db357 55.9MB3.96.56.137/rancher/fleet v0.3.5 981b7123a405f 23.9MB3.96.56.137/rancher/gitjob v0.1.15 dac9b6c58fe07 24.8MB3.96.56.137/rancher/rancher-operator v0.1.4 c18d03bea7c6f 14.5MB3.96.56.137/rancher/rancher-webhook v0.1.0 aec2ca2e747d7 12.6MB3.96.56.137/rancher/shell v0.1.6 2e550736e6a49 46.8MBdocker.io/rancher/coredns-coredns 1.6.9 4e797b3234604 43.3MBdocker.io/rancher/pause 3.1 da86e6ba6ca19 746kB
可以看到，除了 Rancher Server 内置的 rancher/coredns-coredns 和 rancher/pause 镜像以外，其他的镜像都是从 3.96.56.137 拉取。
后记
单节点 Rancher Server 连接私有仓库其实就是内置的 K3s 集群连接私有仓库，关于更多 k3s 私有镜像仓库配置可以参考 k3s 官网(http://docs.rancher.cn/docs/k3s/installation/private-registry/_index)。
