OBProxy提升 OceanBase 数据库性能
对于提升 OceanBase 数据库的性能，经过长期的性能问题分析和排查，我们总结了四个方面的影响因素，了解这四点大家就掌握了OBProxy对 OceanBase 数据库的性能影响，下面我们进行详细介绍。
链路对性能的影响

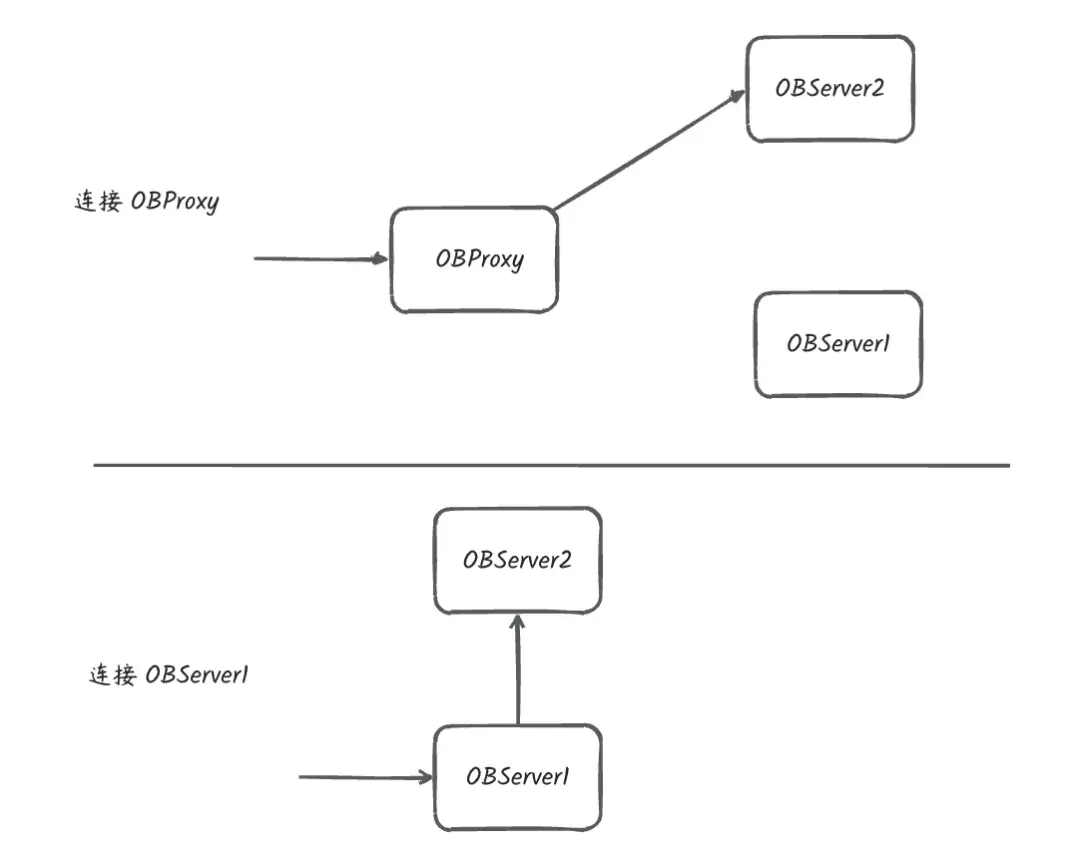

引入OBProxy后，虽然整体链路上多了一个模块，但对性能影响不大，参考下面例子：
我们比较连接OBProxy和连接OBServer1两种情况，假设数据分布在OBServer2上面，那么两种方式都需要两次网络交互。所以大部分情况下连接OBProxy和连接 OBServer的性能差距不大，并且因为OBProxy转发效率更高，有时性能更好。

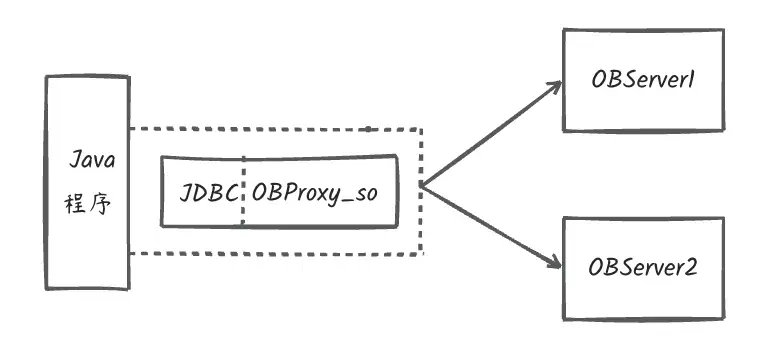

访问 OceanBase 数据库时，链路长度和模块的部署方式有很大关系。我们在第二篇文章介绍了OBProxy部署方式，提到OBProxy部署到应用端时性能最好。为了大家更方便的享受这种部署的好处，我们也研发了富客户端功能。所谓富客户端功能，就是指我们把OBProxy的功能打包成一个so动态库，JDBC/C驱动等加载该so就可以使用富客户端能力，而无需部署运维OBProxy，我们以Java程序为例：
使用富客户端只需要修改下配置的URL即可，不需要修业务的代码，非常方便上手。
除了富客户端，随着云原生技术的普及，中间件产品的Mesh化也是部署的一个重要发展方向。OBProxy的Mesh产品DBMesh在蚂蚁内部也大量部署使用。因为Mesh 化对底层架构如k8s、pilot配置中心等有要求，因此有一定的使用门槛。
总结一下，大家根据真实的机房环境，按照我们第二篇文章给出的几种部署方式选择合适的就行，如果对性能有极致要求可以尝试使用OBProxy的富客户端形态。
扩展性
当排查发现分布式系统中某个模块达到单机性能瓶颈时，此时再去想提升单机性能是一件非常困难的事情，而通过增加机器进行扩容可以快速解决性能瓶颈问题，因此扩展性就是一个影响性能的重要因素。
OBProxy本身是无状态的，并且启动速度特别快，可以实现秒级提供服务，因此 OBProxy的扩展性特别好。根据真实测试数据，OBProxy可以在1～2s内完成启动提供服务。
另一方面，在双十一等高并发场景，OBServer 本身也经常做云上的弹入和弹出操作，本质就是OBServer的机器变更（上下线、扩缩容等）。OBProxy感知OBServer 的副本位置变更操作，在路由时选择正确的OBServer为用户提供服务，帮助用户有丝滑的使用体验。
数据路由
在第五篇文章我们介绍了路由影响因素，其中性能因素至关重要。为了更好的性能，我们实现了丰富的路由算法如LDC路由、Primary Zone路由、读写分离路由等，大家可以回顾前面的数据路由文章。
在OBServer的新版本，我们也将要上线事务路由功能，事务内的SQL都可以发往数据所在的节点，性能也会变得更好。我们假设事务有两条SQL：

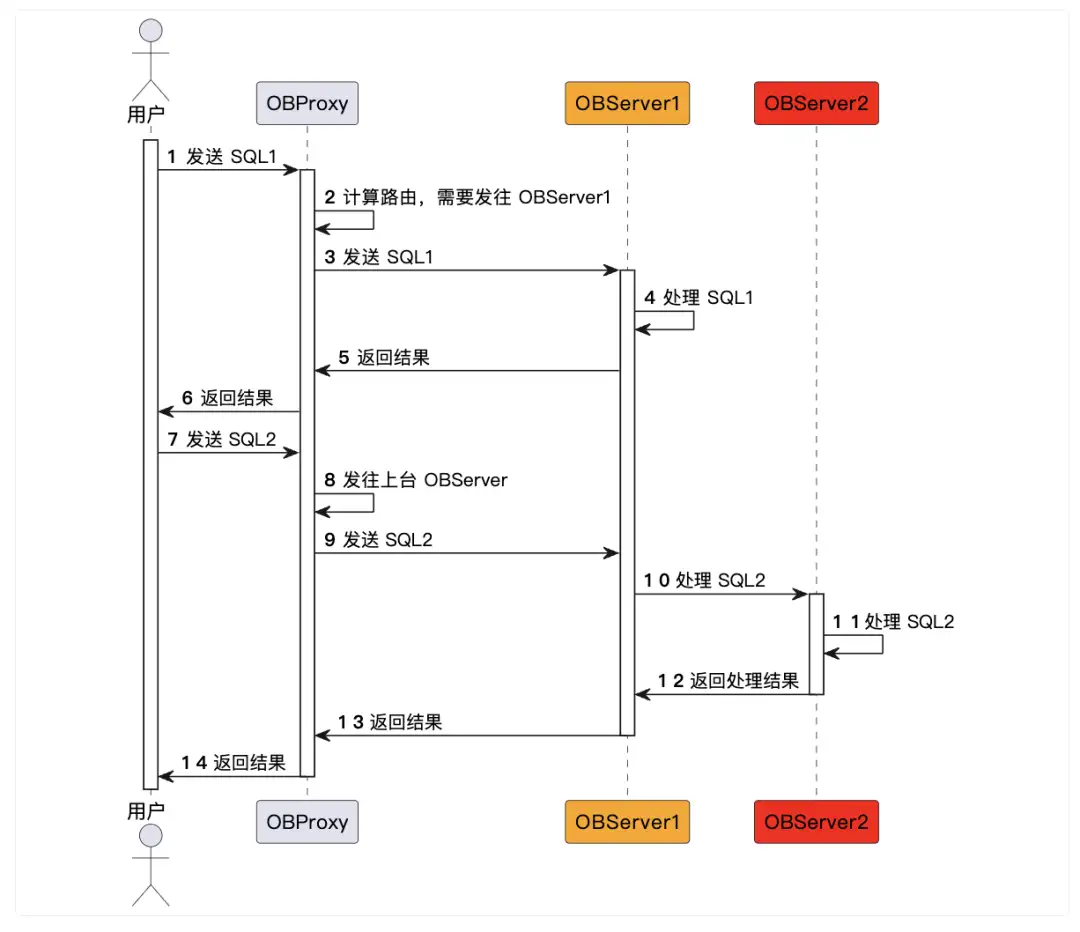

之前版本事务路由：

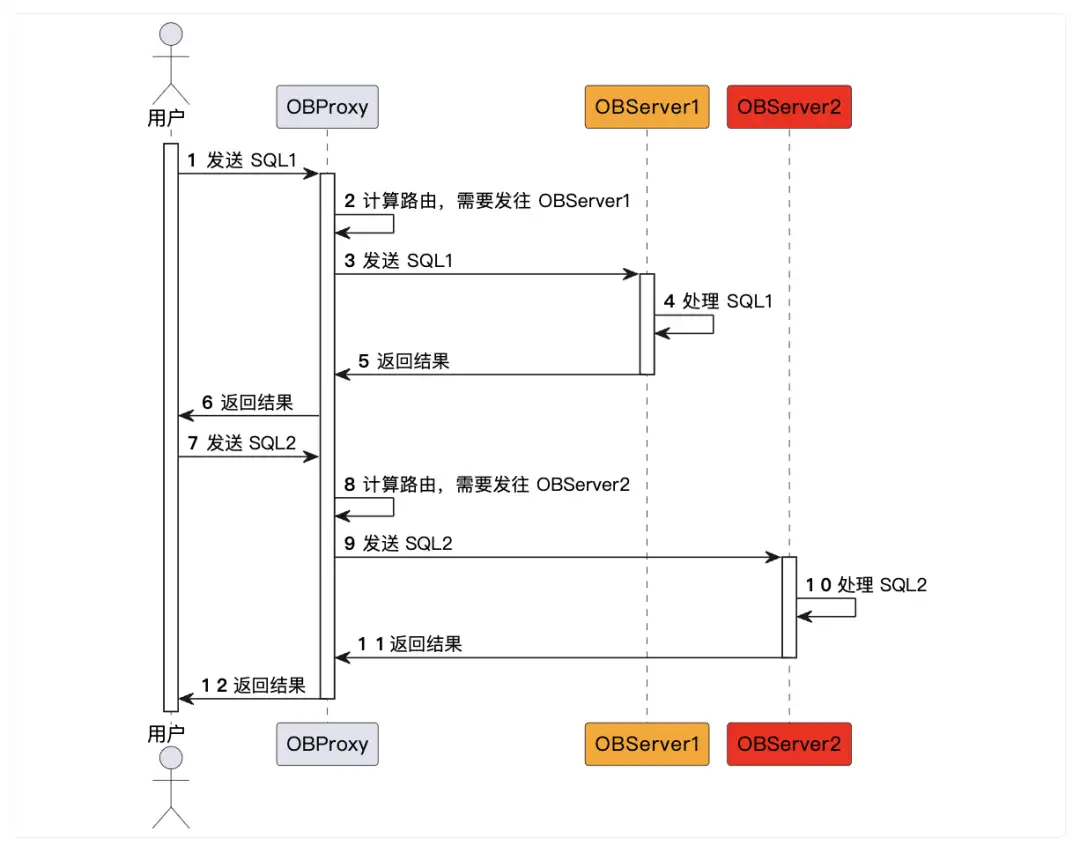

新版本事务路由：
通过比较我们也可以发现新的事务路由更加的简单高效，减少TCP通信次数，并且可以更高效发挥每一台OBServer能力，性能提升有50%左右。
OBProxy单机性能提升
本节我们介绍下OBProxy单机性能提升的一些工作，方法论的东西比较多，和大家做一下交流，主要分为三个方面：
1、在OBProxy的功能设计和编码实现时考虑性能影响，面向高性能编程，降低新功能带来的性能损耗；
2、关注新的硬件、linux内核和编译器技术，使用新技术带来性能优化；
3、建立性能回归体系，对每个版本做严格性能回归，保证性能优化的成果。
下面我们将展开介绍。
OBProxy 高性能设计
OBProxy在设计之初就考虑了高性能：
- 采用C++语言编写，可以充分使用硬件、内核的特性，也减少一些语言的GC等机制对性能影响；
- 设计优秀的多线程模型，可以充分发挥每一个CPU核心的能力，架构上做到尽量简单；
- 编码时采用异步调用、内存池、减少Buffer拷贝等手段优化性能。
如果用一句话概括，OBProxy通过多线程和异步框架提供优异的性能。为了满足异步接口的使用，我们也做了一些牺牲，一个完整的流程会被切割成多段代码，对代码可读性有一定影响。

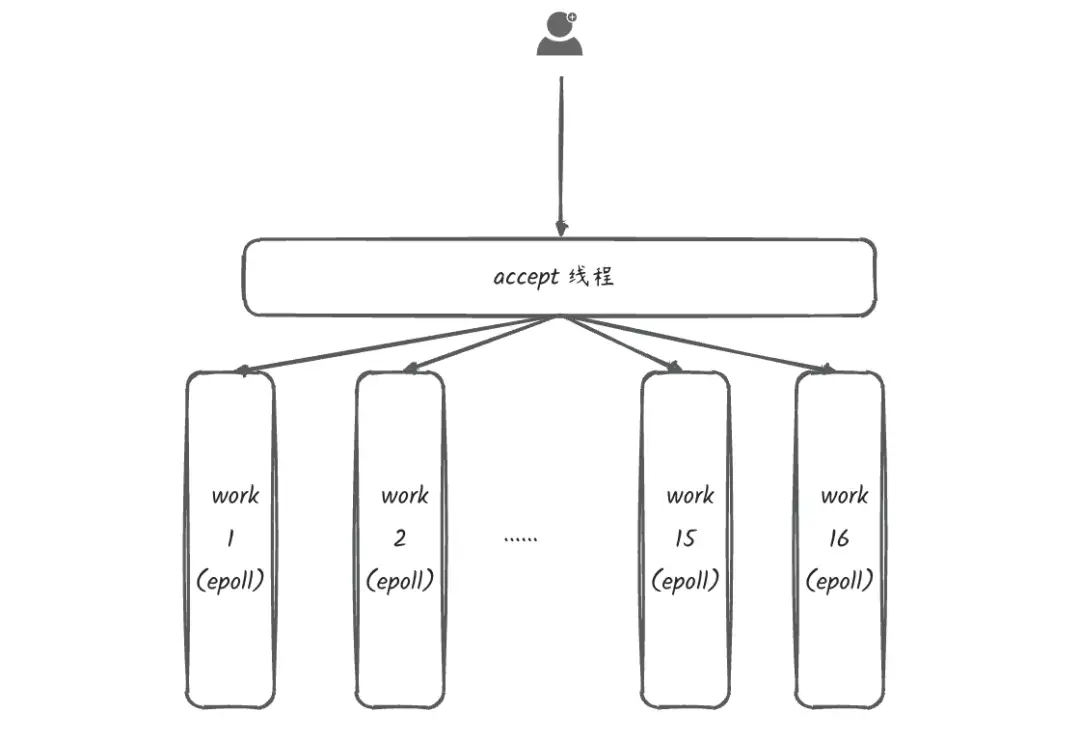

对于OBProxy的线程模型，下图描述了公有云上OBProxy在16c机器上的任务分发模型。线程主要分为两类：accept线程和work线程。accept有两个，work线程有16个（根据CPU核数确定）。work线程完全一样，accept线程完成TCP建连后，会将对应的套接字轮询的发给每个work线程。每个work线程运行epoll机制， 进行套接字的读写、异常等处理工作。
因此OBProxy可以做到CPU核心之间的负载均衡，充分发挥每一个核心的能力，不存在因为阻塞导致CPU利用率上不去的情况。
OBProxy 优化方向
虽然OBProxy有了优秀的线程模型和异步框架，但随着功能的不断丰富，对性能也会产生一定的损耗。此时为了提升性能，我们该怎么做呢？我们的做法是分为应用、编译器和内核、硬件三层去做性能优化。
应用层优化
对于应用层优化，我们不做具体工作介绍了，讲一下我们的方法步骤，常见做法分为四步：
1、确定优化场景：如数据库我们常选择sysbench中的场景或者TPCC场景；2、分析性能消耗：我们通过perf火焰图、打日志等一些手段获取性能消耗分布， 从大到小，模块、函数、代码语句层层拆分下去，明确问题点；3、提出解决方案：无论是从设计上还是C++一些优化技巧（如减少拷贝、减少锁使用等）提出优化方案；4、验证优化效果：根据方案进行编码，并重新验证优化效果。
对于大部分情况，我们发现应用层优化效果就会很显著。举个极端例子，某个客户性能不符合预期，我们调整了客户Java程序的日志级别，就发现性能有几倍的提升，都还未涉及到数据库层面优化。在Github的OBProxy项目下，文件hotfuncs.txt记录了影响OBProxy性能的重点函数。但对于OBProxy和OBServer这样经过长时间优化的项目，应用层优化的油水会越来越少。
编译器和内核新特性使用
内核和编译器技术也在不断发展，在性能方面也会提供越来越多的新特性，我们关注这些技术发展并应用到我们实践中。
我们以编译器为例子，PGO和LTO是编译器的重要发展方向，编译器可以帮助应用程序更好的利用CPU的特性，如帮助CPU更好的做指令预取等。OBProxy也在升级适配新版本的编译器，将这些技术引入到项目中，提升OBProxy性能。
软硬件结合
对于硬件影响，我们举个例子，同一份OBProxy代码，只升级Intel CPU型号，性能就会有巨大差异。因此我们也需要关注硬件技术。硬件方面，我们探索RDMA在 OceanBase 数据库的使用。
对于RDMA，除了大家知道的对延迟的影响，另一个重要作用就是Bypass Kernel，节约CPU，优化性能。

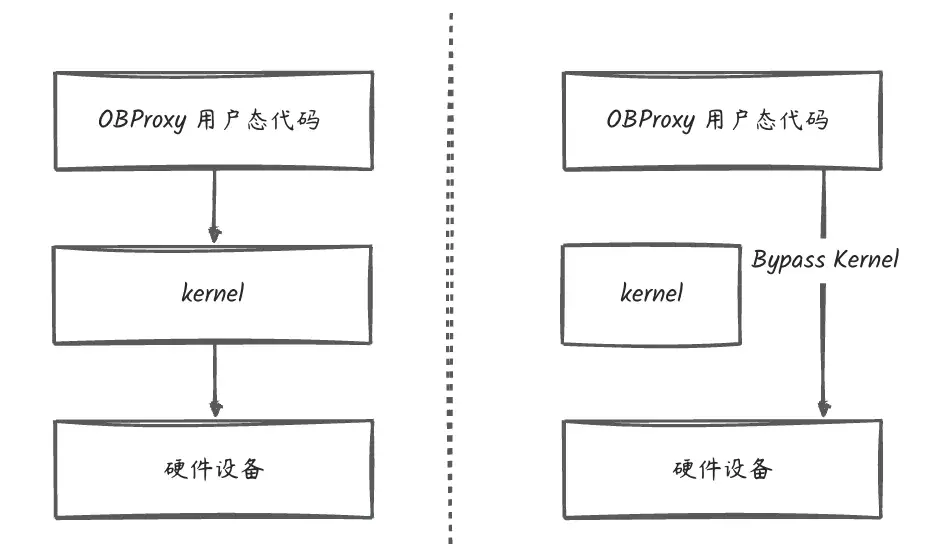

在分析OBProxy性能时，我们发现内核态进行TCP报文收发就可能占用30% ~ 50% 的CPU资源。使用Bypass Kernel设计（参考下图），可以进一步提升OBProxy性能。目前在蚂蚁内部我们也在验证 RDMA 技术。
OBProxy 优化成果保护
对于OBproxy项目，版本功能迭代是性能的一大杀手。新的功能特性意味着新代码引入，代码规模进一步变大。除了指令数增加，对Cache命中率等硬件特性影响也会导致下降。因此我们需要平衡好新功能开发对性能影响：
1、在性能设计时考虑性能影响，做评估好性能影响；2、建立完善的性能回归体系，发现每一次的性能变化，并做好记录。
根据我们的工程实践，每个迭代性能损耗可以控制很好，在我们的预期范围内。
常见问题总结
问题分析方法论
下面我们分享总结我们一些性能优化方法论。
性能优化目的：
性能调优的目的旨在充分发挥软件和硬件的能力，在真实环境中实现系统的最佳性能，提高软硬件的性价比，降低客户的成本。
性能优化步骤：
1、确定优化目标：两个重要指标是吞吐量/延迟，如金融业务中延迟变大导致交易失败更加需要关注；2、压力测试及信息采集：因为性能压测往往伴随高并发等场景，所以需要尽量简化场景，更有利于问题分析；3、分析压力确定性能瓶颈：遵循从大到小原则，从整个系统拆分到某个模块，有模块进一步拆分，逐步攻克；4、实施优化：根据问题分析结果确定优化手段；5、确认优化效果：通过验证确定优化手段是否有效，如果无效需要重新分析。
通用优化手段：
1、优化部署：我们做了很多介绍，大家参考我们的部署内容介绍；2、调整配置参数：了解常用参数参数对性能的影响，OBProxy将大部分优化参数调整成默认值；3、分析及优化客户应用：性能优化方法论非常通用，也可以和客户交流，推动应用侧优化；4、负载均衡：OBProxy有一些路由配置项，可以通过调整路由配置观察不同路由算法对性能影响。
延迟问题排查
延迟问题分析的一个重要思路就是确定时间都去哪了。我们以一次云上延迟问题分析为例。
首先我们需要了解业务模型，以sysbench的write_only场景为例，客户端会发送如下 SQL：

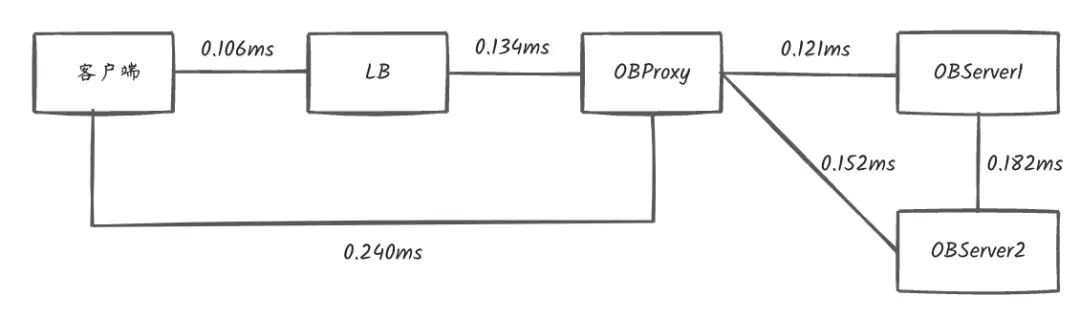

BEGINUPDATE sbtest14 SET k=k+1 WHERE id=299UPDATE sbtest25 SET c='44447767919-12274780880-99082970721-80233057876-56657929970-31232803895-99831366925-10847903674-03281233116-67159541952' WHERE id=253DELETE FROM sbtest10 WHERE id=250INSERT INTO sbtest10 (id, k, c, pad) VALUES (250, 252, '40759328906-38274427176-96674981047-99836330693-36612343492-26708648085-72288836314-84636340651-06191567091-70833666298', '76795660930-60533928600-47111820801-73921545159-04547938600')COMMIT第二步确定整体网络拓扑和ping延迟：
第三步我们根据OBProxy的审计日志、慢日志、统计日志分析OBProxy行为（参考第三篇文章）。根据OBServer 的 sql_audit分析OBServer行为。
最后根据分析出来的结论，整体梳理整个性能问题，进行总结归纳。
并发问题排查
并发问题表现就是QPS上不去，对于OBProxy，主要关注三点：
1、打印日志是否频繁：观察OBProxy打印日志的速度，如果2～3s就生成一个日志文件，那么性能肯定不好，正常应该几个小时或者一天生成一个，此时需要观察打印日志内容分析OBProxy行为；另一方面打印日志会导致SQL变慢，SQL变慢又会触发打印慢日志，导致恶性循环；
2、是否有远程计划：如果OBServer的sql_audit有大量远程计划，那么性能一般不会太好，此时需要分析问题原因，不同的原因有不同的处理办法；
3、使用perf top：可以通过perf top看OBProxy的函数CPU使用，如果有函数的 CPU使用超过5% （显示红色），就可以找专家协助看一下。
上面三点基本就可以解决大部分的OBProxy问题。
OBProxy 性能指标
对于OBProxy，大家也可以记录一些常用性能数据。OBProxy单核性能在2～4w之间，云上16c测试约有40w QPS。
OBProxy没有明显性能热点函数，使用perf top观察每个函数CPU消耗都在5%以下。
OBProxy工作线程建议配置和CPU核数一样，更多的线程数不会再带来性能提升。
对于OBProxy使用的协议，性能数据如下：MySQL协议>2.0协议>压缩协议。将压缩协议改为MySQL协议后性能会带来明显提升。
