基于阿里云 Flink+Hologres 搭建实时数仓

Flink 中文社区 2023-08-21

261

摘要：本文作者阿里云 Hologres 高级研发工程师张高迪&阿里云 Flink 技术内容工程师张英男，本篇内容将为您介绍如何通过实时计算 Flink 版和实时数仓 Hologres 搭建实时数仓。

Tips：点击「阅读原文」免费领取 5000CU*小时 Flink 云资源

背景信息

随着社会数字化发展，企业对数据时效性的需求越来越强烈。除传统的面向海量数据加工场景设计的离线场景外，大量业务需要解决面向实时加工、实时存储、实时分析的实时场景问题。传统离线数仓搭建的方法论比较明确，通过定时调度实现数仓分层（ODS->DWD->DWS->ADS）；但对于实时数仓的搭建，目前缺乏明确的方法体系。基于 Streaming Warehouse 理念，实现数仓分层之间实时数据的高效流动，可以解决实时数仓分层问题。

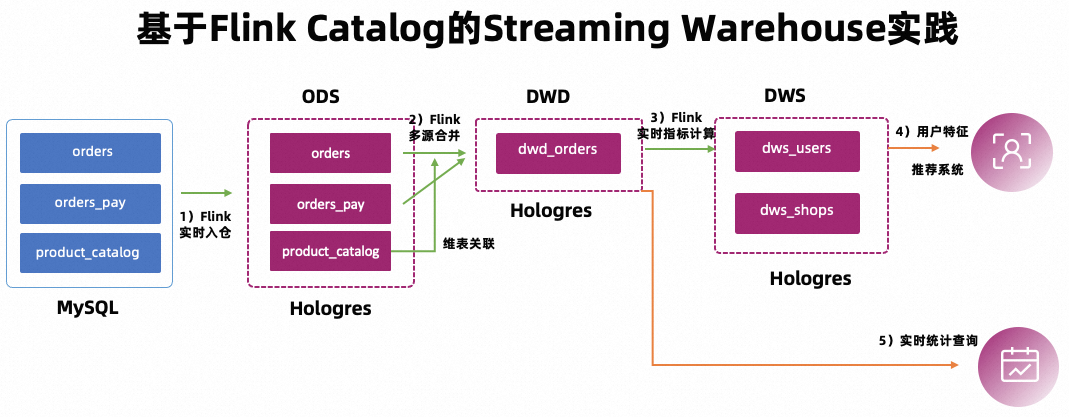

方案架构

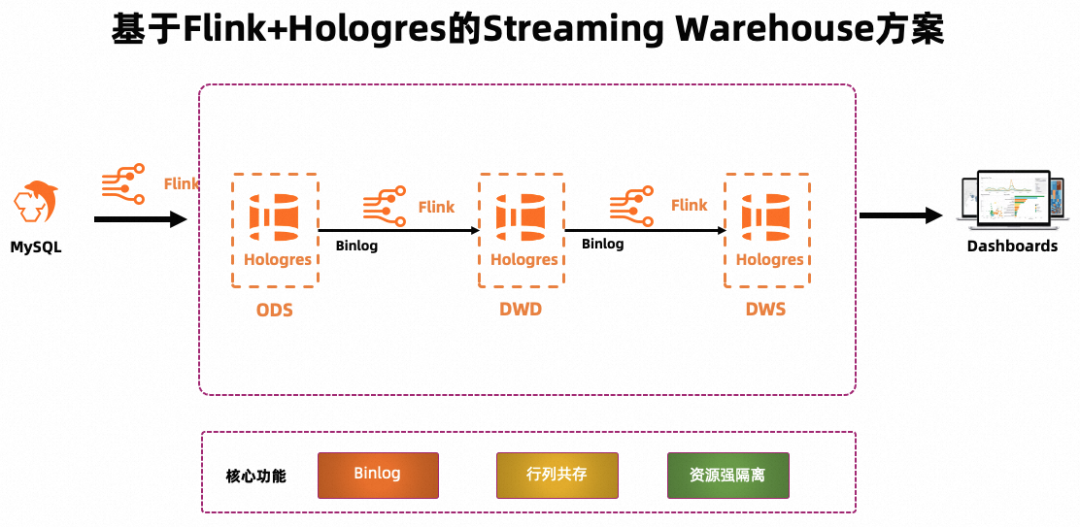

实时计算 Flink 版是强大的流式计算引擎，支持对海量实时数据高效处理。Hologres 是一站式实时数仓，支持数据实时写入与更新，实时数据写入即可查。Hologres 与 Flink 深度集成，能够提供一体化的实时数仓联合解决方案。本文基于 Flink+Hologres 搭建实时数仓的方案架构如下：

1. Flink 将数据源写入 Hologres，形成 ODS 层。

2. Flink 订阅 ODS 层的 Binlog 进行加工，形成 DWD 层再次写入 Hologres。

3. Flink 订阅 DWD 层的 Binlog，通过计算形成 DWS 层，再次写入 Hologres。

4. 最后由 Hologres 对外提供应用查询。

该方案有如下优势：

Hologres 的每一层数据都支持高效更新与修正、写入即可查，解决了传统实时数仓解决方案的中间层数据不易查、不易更新、不易修正的问题。
Hologres 的每一层数据都可单独对外提供服务，数据的高效复用，真正实现数仓分层复用的目标。
模型统一，架构简化。实时 ETL 链路的逻辑是基于 Flink SQL 实现的；ODS 层、DWD 层和 DWS 层的数据统一存储在 Hologres 中，可以降低架构复杂度，提高数据处理效率。

该方案依赖于 Hologres 的 3 个核心能力，详情如下表所示。

Hologres核心能力	详情
Binlog	Hologres提供Binlog能力，用于驱动Flink进行实时计算，以此作为流式计算的上游。Hologres的Binlog能力详情请参见订阅Hologres Binlog ^[1]。
行列共存	Hologres支持行列共存的存储格式。一张表同时存储行存数据和列存数据，并且两份数据强一致。该特性保证中间层表不仅可以作为Flink的源表，也可以作为Flink的维表进行主键点查与维表Join，还可以供其他应用（OLAP、线上服务等）查询。Hologres的行列共存能力详情请参见表存储格式：列存、行存、行列共存 ^[2]。
资源强隔离	Hologres实例的负载较高时，可能影响中间层的点查性能。Hologres支持通过主从实例读写分离部署（共享存储）^[3]或计算组实例架构 ^[4]实现资源强隔离，从而保证Flink对Hologres Binlog的数据拉取不影响线上服务。

实践场景

本文以某个电商平台为例，通过搭建一套实时数仓，实现数据的实时加工清洗和对接上层应用数据查询，形成实时数据的分层和复用，支撑各个业务方的报表查询（交易大屏、行为数据分析、用户画像标签）以及个性化推荐等多个业务场景。

1. 构建 ODS 层：业务数据库实时入仓

MySQL 有 orders（订单表），orders_pay（订单支付表），product_catalog（商品类别字典表）3 张业务表，这 3 张表通过Flink实时同步到 Hologres 中作为 ODS 层。

2. 构建 DWD 层：实时主题宽表

将订单表、商品类别字典表、订单支付表进行实时打宽，生成 DWD 层宽表。

3. 构建 DWS 层：实时指标计算

实时消费宽表的 binlog，事件驱动的聚合出相应的 DWS 层指标表。

前提条件

已购买独享通用型 Hologres 实例，详情请参见购买 Hologres ^[5]。

购买实例后，需要创建 order_dw 数据库和用户（为用户赋予 admin 权限），推荐使用简单权限模型创建数据库，详情请参见简单权限模型的使用 ^[6]和 DB 管理 ^[7]。

说明：
- Hologres1.3 版本在创建完数据库后，需要执行 create extension hg_binlog 命令才能开启 binlog 扩展。
- Hologres2.0 之后版本默认开启 binlog 扩展，无需手动执行。

已开通 Flink 全托管，详情请参见开通 Flink 全托管 ^[8]。

说明：Flink 全托管需要与 Hologres 实例处于相同 VPC 和相同可用区。

已准备 MySQL CDC 数据源，order_dw 数据库中的三张业务表的建表 DDL 以及插入的数据如下。

CREATE TABLE `orders` (
  order_id bigint not null primary key,
  user_id varchar(50) not null,
  shop_id bigint not null,
  product_id bigint not null,
  buy_fee numeric(20,2) not null,
  create_time timestamp not null,
  update_time timestamp not null default now(),
  state int not null
);




CREATE TABLE `orders_pay` (
  pay_id bigint not null primary key,
  order_id bigint not null,
  pay_platform int not null,
  create_time timestamp not null
);




CREATE TABLE `product_catalog` (
  product_id bigint not null primary key,
  catalog_name varchar(50) not null
);


-- 准备数据
INSERT INTO product_catalog VALUES(1, 'phone_aaa'),(2, 'phone_bbb'),(3, 'phone_ccc'),(4, 'phone_ddd'),(5, 'phone_eee');


INSERT INTO orders VALUES
(100001, 'user_001', 12345, 1, 5000.05, '2023-02-15 16:40:56', '2023-02-15 18:42:56', 1),
(100002, 'user_002', 12346, 2, 4000.04, '2023-02-15 15:40:56', '2023-02-15 18:42:56', 1),
(100003, 'user_003', 12347, 3, 3000.03, '2023-02-15 14:40:56', '2023-02-15 18:42:56', 1),
(100004, 'user_001', 12347, 4, 2000.02, '2023-02-15 13:40:56', '2023-02-15 18:42:56', 1),
(100005, 'user_002', 12348, 5, 1000.01, '2023-02-15 12:40:56', '2023-02-15 18:42:56', 1),
(100006, 'user_001', 12348, 1, 1000.01, '2023-02-15 11:40:56', '2023-02-15 18:42:56', 1),
(100007, 'user_003', 12347, 4, 2000.02, '2023-02-15 10:40:56', '2023-02-15 18:42:56', 1);


INSERT INTO orders_pay VALUES
(2001, 100001, 1, '2023-02-15 17:40:56'),
(2002, 100002, 1, '2023-02-15 17:40:56'),
(2003, 100003, 0, '2023-02-15 17:40:56'),
(2004, 100004, 0, '2023-02-15 17:40:56'),
(2005, 100005, 0, '2023-02-15 18:40:56'),
(2006, 100006, 0, '2023-02-15 18:40:56'),
(2007, 100007, 0, '2023-02-15 18:40:56');

使用限制

仅实时计算引擎 VVR 6.0.7 及以上版本支持该实时数仓方案。
仅 1.3 及以上版本的 Hologres 支持该实时数仓方案。

构建实时数仓

管理元数据

1. 创建 Hologres Catalog。

在实时计算控制台 ^[9]上，新建一个名为 test 的 SQL 作业，将如下代码拷贝到 test 作业的 SQL 编辑器上，修改目标参数取值后，选中代码片段后单击左侧代码行上的运行。

CREATE CATALOG dw WITH (
  'type' = 'hologres',
  'endpoint' = '<ENDPOINT>',
  'username' = '<USERNAME>',
  'password' = '<PASSWORD>',
  'dbname' = 'order_dw',
  'binlog' = 'true', -- 创建catalog时可以设置源表、维表和结果表支持的with参数，之后在使用此catalog下的表时会默认添加这些默认参数。
  'sdkMode' = 'jdbc', -- 推荐使用jdbc模式。
  'cdcmode' = 'true',
  'connectionpoolname' = 'the_conn_pool',
  'ignoredelete' = 'true',  -- 宽表merge需要开启，防止回撤。
  'partial-insert.enabled' = 'true', -- 宽表merge需要开启此参数，实现部分列更新。
  'mutateType' = 'insertOrUpdate', -- 宽表merge需要开启此参数，实现部分列更新。
  'table_property.binlog.level' = 'replica', --也可以在创建catalog时传入持久化的hologres表属性，之后创建表时，默认都开启binlog。
  'table_property.binlog.ttl' = '259200'
);

您需要修改以下参数取值为您实际 Hologres 服务信息。

参数	说明	备注
endpoint	Hologres的Endpoint地址。	详情请参见实例配置 ^[10]。
username	阿里云账号的AccessKey。	当前配置的AccessKey对应的用户需要能够访问所有的Hologres数据库，Hologres数据库权限请参见Hologres权限模型概述 ^[11]。
password	阿里云账号的AccessSecret。

说明：创建 Catalog 时可以设置默认的源表、维表和结果表的 WITH 参数，也可以设置创建 Hologres 物理表的默认属性，例如上方 table_property 开头的参数。详情请参见管理 Hologres Catalog ^[12]和实时数仓 Hologres WITH 参数 ^[13]。

2. 创建 MySQL Catalog

在实时计算控制台 ^[9]，将如下代码拷贝到 test 作业的 SQL 编辑器上，修改目标参数取值后，选中代码片段后单击左侧代码行上的运行。

CREATE CATALOG mysqlcatalog WITH(
  'type' = 'mysql',
  'hostname' = '<hostname>',
  'port' = '<port>',
  'username' = '<username>',
  'password' = '<password>',
  'default-database' = 'order_dw'
);

您需要修改以下参数取值为您实际 MySQL 服务信息。

参数	说明
hostname	MySQL数据库的IP地址或者Hostname。
port	MySQL数据库服务的端口号，默认值为3306。
username	MySQL数据库服务的用户名。
password	MySQL数据库服务的密码。

构建 ODS 层：业务数据库实时入仓

基于 Catalog 的 CREATE DATABASE AS（CDAS）语句 ^[14]功能，可以一次性把 ODS 层建出来。ODS 层一般不直接做 OLAP 或 SERVING（KV 点查），主要作为流式作业的事件驱动，开启 binlog 即可满足需求。

1. 创建 CDAS 同步作业 ODS。

a. 在实时计算控制台 ^[9]上，新建名为 ODS 的 SQL 流作业，并将如下代码拷贝到 SQL 编辑器。

CREATE DATABASE IF NOT EXISTS dw.order_dw   -- 创建catalog时设置了table_property.binlog.level参数，因此通过CDAS创建的所有表都开启了binlog。
AS DATABASE mysqlcatalog.order_dw INCLUDING all tables -- 可以根据需要选择上游数据库需要入仓的表。
/*+ OPTIONS('server-id'='8001-8004') */ ;   -- 指定mysql-cdc源表。

b. 单击右上方的部署，进行作业部署。

c. 单击左侧导航栏的作业运维，单击刚刚部署的 ODS 作业操作列的启动，启动作业。

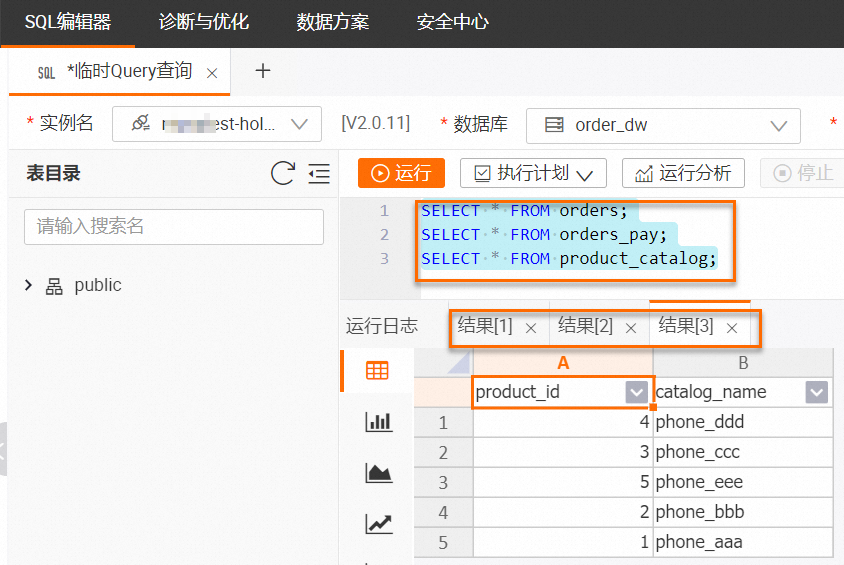

2. 查看 MySQL 同步到 Hologres 的 3 张表数据。

在 HoloWeb 开发页面连接 Hologres 实例并登录目标数据库后，在 SQL 编辑器上执行如下命令。

---查orders中的数据。
SELECT * FROM orders;


---查orders_pay中的数据。
SELECT * FROM orders_pay;


---查product_catalog中的数据。
SELECT * FROM product_catalog;

构建 DWD 层：实时主题宽表

1. 通过 Flink Catalog 功能在 Hologres 中建 DWD 层的宽表 dwd_orders。

在实时计算控制台 ^[9]上，将如下代码拷贝到 test 作业的 SQL 编辑器后，选中目标片段后单击左侧代码行上的运行。

-- 宽表字段要nullable，因为不同的流写入到同一张结果表，每一列都可能出现null的情况。
CREATE TABLE dw.order_dw.dwd_orders (
  order_id bigint not null primary key,
  order_user_id string,
  order_shop_id bigint,
  order_product_id bigint,
  order_product_catalog_name string,
  order_fee numeric(20,2),
  order_create_time timestamp,
  order_update_time timestamp,
  order_state int,
  pay_id bigint,
  pay_platform int comment 'platform 0: phone, 1: pc', -- catalog建表可以设置注释。
  pay_create_time timestamp
);


-- 支持通过catalog修改Hologres物理表属性。
ALTER TABLE dw.order_dw.dwd_orders SET (
  'table_property.binlog.ttl' = '604800' --修改binlog的超时时间为一周。
);

2. 实现实时消费 ODS 层 orders、orders_pay 表的 binlog。

在实时计算控制台 ^[9]上，新建名为 DWD 的 SQL 作业，并将如下代码拷贝到 SQL 编辑器后，部署并启动作业。通过如下 SQL 作业，orders 表会与 product_catalog 表进行维表关联，将最终结果写入 dwd_orders 表中，实现数据的实时打宽。

BEGIN STATEMENT SET;


INSERT INTO dw.order_dw.dwd_orders
 (
   order_id,
   order_user_id,
   order_shop_id,
   order_product_id,
   order_fee,
   order_create_time,
   order_update_time,
   order_state,
   order_product_catalog_name
 ) SELECT o.*, dim.catalog_name
   FROM dw.order_dw.orders as o
   LEFT JOIN dw.order_dw.product_catalog FOR SYSTEM_TIME AS OF proctime() AS dim
   ON o.product_id = dim.product_id;


INSERT INTO dw.order_dw.dwd_orders
  (pay_id, order_id, pay_platform, pay_create_time)
   SELECT * FROM dw.order_dw.orders_pay;


END;

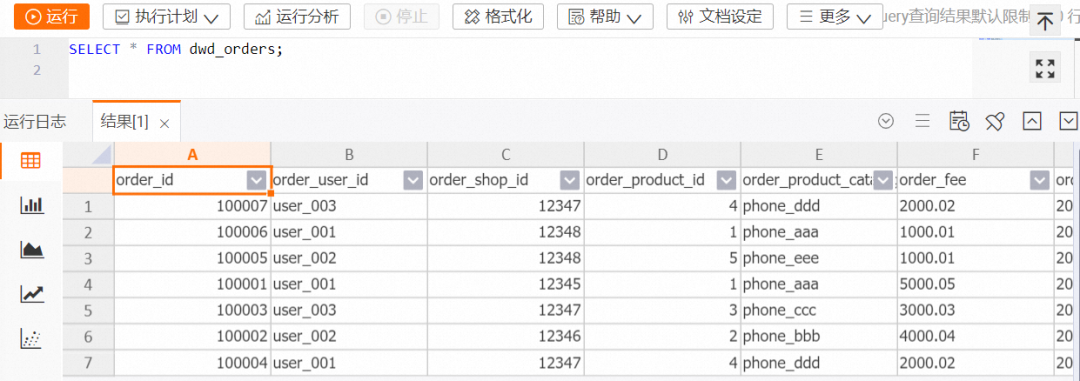

3. 查看宽表 dwd_orders 数据。

在 HoloWeb 开发页面连接 Hologres 实例并登录目标数据库后，在 SQL 编辑器上执行如下命令。

SELECT * FROM dwd_orders;

构建 DWS 层：实时指标计算

1. 通过 Flink Catalog 功能，在 Hologres 中创建 dws 层的聚合 dws_users 以及 dws_shops。

在实时计算控制台 ^[9]上，将如下代码拷贝到 test 作业的 SQL 编辑器，选中目标片段后单击左侧代码行上的运行。

-- 用户维度聚合指标表。
CREATE TABLE dw.order_dw.dws_users (
  user_id string not null,
  ds string not null,
  paied_buy_fee_sum numeric(20,2) not null, -- 当日完成支付的总金额。
  primary key(user_id,ds)  NOT ENFORCED
);


-- 商户维度聚合指标表。
CREATE TABLE dw.order_dw.dws_shops (
  shop_id bigint not null,
  ds string not null,
  paied_buy_fee_sum numeric(20,2) not null, -- 当日完成支付总金额。
  primary key(shop_id,ds)  NOT ENFORCED
);

2. 实时消费 DWD 层的宽表 dw.order_dw.dwd_orders，在 Flink 中做聚合计算，最终写入 Hologres 中的 DWS 表。

在实时计算控制台 ^[9]上，新建名为 DWS 的 SQL 流作业，并将如下代码拷贝到 SQL 编辑器，部署并启动作业。

BEGIN STATEMENT SET;


INSERT INTO dw.order_dw.dws_users
  SELECT
    order_user_id,
    DATE_FORMAT (pay_create_time, 'yyyyMMdd') as ds,
    SUM (order_fee)
    FROM dw.order_dw.dwd_orders c
    WHERE pay_id IS NOT NULL AND order_fee IS NOT NULL -- 订单流和支付流数据都已写入宽表。
    GROUP BY order_user_id, DATE_FORMAT (pay_create_time, 'yyyyMMdd');


INSERT INTO dw.order_dw.dws_shops
  SELECT
    order_shop_id,
    DATE_FORMAT (pay_create_time, 'yyyyMMdd') as ds,
    SUM (order_fee)
   FROM dw.order_dw.dwd_orders c
   WHERE pay_id IS NOT NULL AND order_fee IS NOT NULL -- 订单流和支付流数据都已写入宽表。
   GROUP BY order_shop_id, DATE_FORMAT (pay_create_time, 'yyyyMMdd');
END;

3. 查看 DWS 层的聚合结果，其结果会根据上游数据的变更实时更新。

在 HoloWeb 开发页面连接 Hologres 实例并登录目标数据库后，在 SQL 编辑器上执行如下命令。

查询 dws_users 表结果。

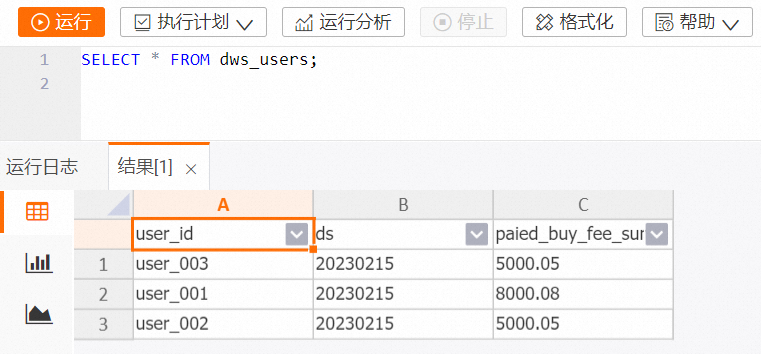

SELECT * FROM dws_users;

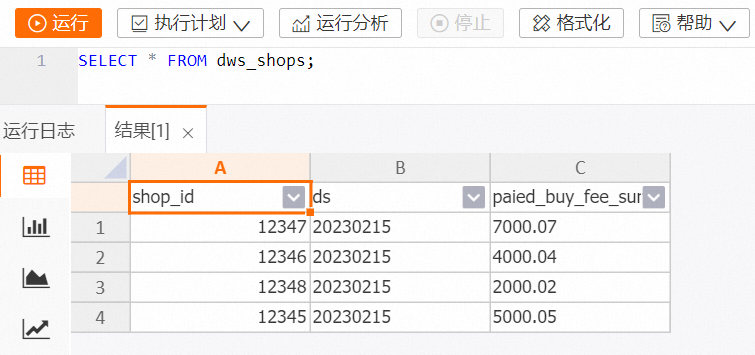

查询 dws_shops 表结果。

SELECT * FROM dws_shops;

数据探查

如果对中间结果需要即系（Ad-hoc）性质的业务数据探查，或者对最终计算结果进行数据正确性排查，此方案的每一层数据都实现了持久化，可以便捷的探查中间过程。

流模式探查

a. 新建并启动数据探查流作业。

在实时计算控制台 ^[9]上，新建名为 Data-exploration 的 SQL 流作业，并将如下代码拷贝到 SQL 编辑器后，部署并启动作业。

 -- 流模式探查，打印到print可以看到数据的变化情况。
CREATE TEMPORARY TABLE print_sink(
  order_id bigint not null primary key,
  order_user_id string,
  order_shop_id bigint,
  order_product_id bigint,
  order_product_catalog_name string,
  order_fee numeric(20,2),
  order_create_time timestamp,
  order_update_time timestamp,
  order_state int,
  pay_id bigint,
  pay_platform int,
  pay_create_time timestamp
) WITH (
  'connector' = 'print'
);


INSERT INTO print_sink SELECT *
FROM dw.order_dw.dwd_orders /*+ OPTIONS('startTime'='2023-02-15 12:00:00') */ --这里的startTime是binlog生成的时间
WHERE order_user_id = 'user_001';

b. 查看数据探查结果。

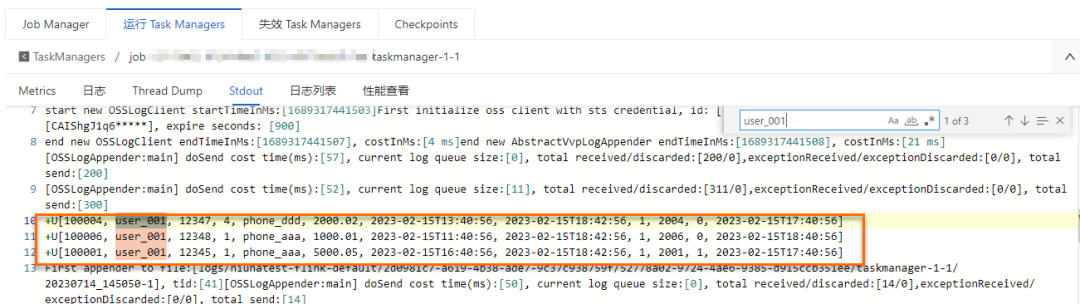

在作业运维详情页面，单击目标作业名称，在作业探查页签下左侧运行日志页签，单击运行 Task Managers 页签下的 Path, ID。在 Stdout 页面搜索 user_001 相关的日志信息。

批模式探查

在实时计算控制台 ^[9]上，创建 SQL 流作业，并将如下代码拷贝到 SQL 编辑器后，单击调试。详情请参见作业调试 ^[15]。

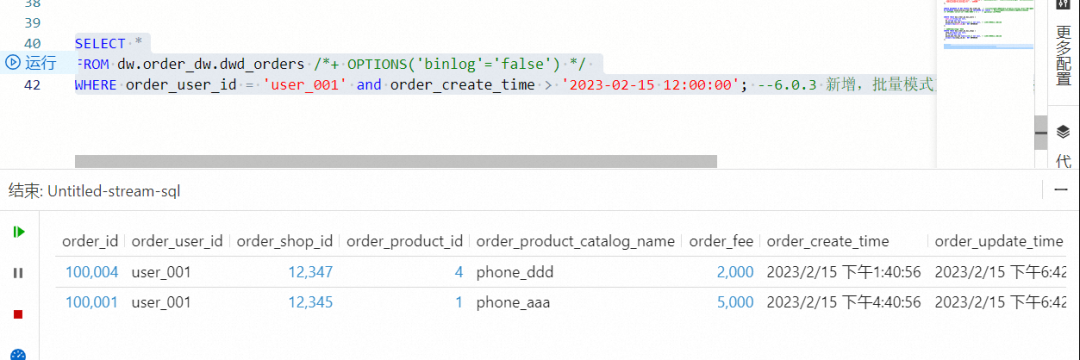

批模式探查是获取当前时刻的终态数据，在 Flink 作业开发界面调试结果如下图所示。

SELECT *
FROM dw.order_dw.dwd_orders /*+ OPTIONS('binlog'='false') */
WHERE order_user_id = 'user_001' and order_create_time > '2023-02-15 12:00:00'; --批量模式支持filter下推，提升批作业执行效率。

使用实时数仓

上一小节展示了通过 Flink Catalog，可以仅在 Flink 侧搭建一个基于 Flink 和 Hologres的Streaming Warehouse 实时分层数仓。本节则展示数仓搭建完成之后的一些简单应用场景。

Key-Value 服务

根据主键查询 DWS 层的聚合指标表，支持百万级 RPS。

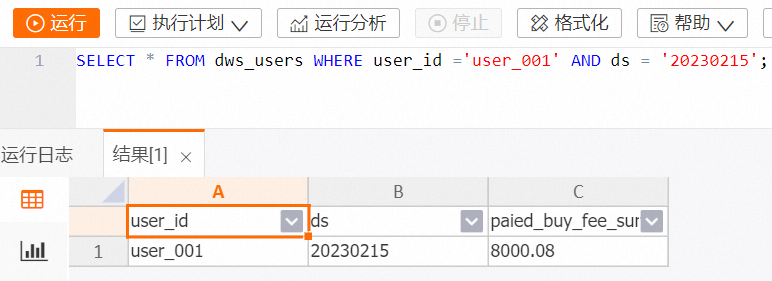

在 HoloWeb 开发页面查询指定用户指定日期的消费额的代码示例如下。

-- holo sql
SELECT * FROM dws_users WHERE user_id ='user_001' AND ds = '20230215';

明细查询

对 DWD 层宽表进行 OLAP 分析。

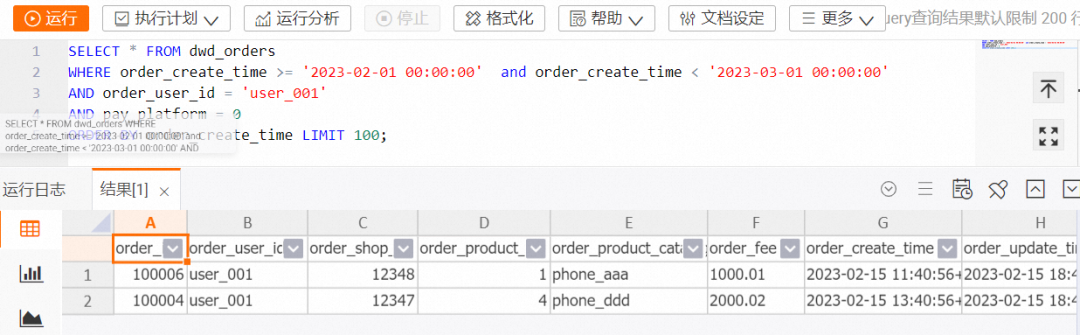

在 HoloWeb 开发页面查询某个客户 23 年 2 月特定支付平台支付的订单明细的代码示例如下。

-- holo sql
SELECT * FROM dwd_orders
WHERE order_create_time >= '2023-02-01 00:00:00'  and order_create_time < '2023-03-01 00:00:00'
AND order_user_id = 'user_001'
AND pay_platform = 0
ORDER BY order_create_time LIMIT 100;

实时报表

基于 DWD 层宽表数据展示实时报表，支持秒级响应。

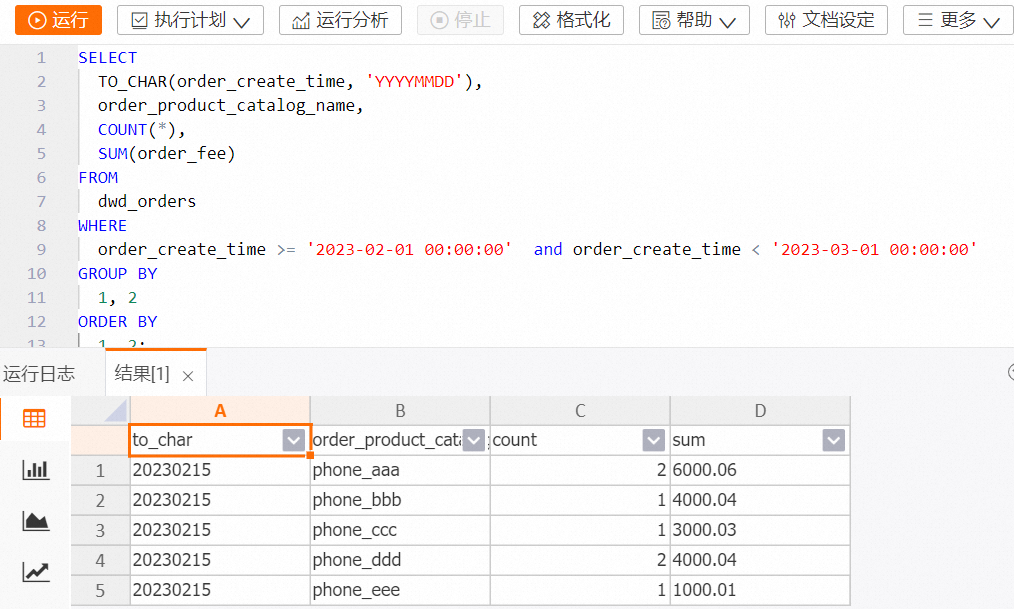

在 HoloWeb 开发页面查询 23 年 2 月内每个品类的订单总量和订单总金额的代码示例如下。

-- holo sql
SELECT
  TO_CHAR(order_create_time, 'YYYYMMDD'),
  order_product_catalog_name,
  COUNT(*),
  SUM(order_fee)
FROM
  dwd_orders
WHERE
  order_create_time >= '2023-02-01 00:00:00'  and order_create_time < '2023-03-01 00:00:00'
GROUP BY
  1, 2
ORDER BY
  1, 2;

参考

[1] 订阅 Hologres Binlog：

https://help.aliyun.com/zh/hologres/user-guide/subscribe-to-hologres-binary-logs

[2] 表存储格式：列存、行存、行列共存：

https://help.aliyun.com/zh/hologres/user-guide/storage-models-of-tables

[3] 主从实例读写分离部署（共享存储）：

https://help.aliyun.com/zh/hologres/user-guide/configure-multi-instance-high-availability-deployment

[4] 计算组实例架构：

https://help.aliyun.com/zh/hologres/user-guide/architecture-of-virtual-warehouses

[5] 购买 Hologres：

https://help.aliyun.com/zh/hologres/getting-started/purchase-a-hologres-instance

[6] 简单权限模型的使用：

https://help.aliyun.com/zh/hologres/user-guide/use-the-spm

[7] DB 管理：

https://help.aliyun.com/zh/hologres/user-guide/manage-databases

[8] 开通 Flink 全托管：

https://help.aliyun.com/zh/flink/getting-started/activate-fully-managed-flink

[9] 实时计算控制台：

https://realtime-compute.console.aliyun.com/regions/cn-shanghai#/region/cn-hangzhou/resource/all/dashboard/serverless/asi

[10] 实例配置：

https://help.aliyun.com/zh/hologres/user-guide/instance-configurations?spm=a2c4g.11186623.0.0.7d706105cYpaCU

[11] Hologres 权限模型概述：

https://help.aliyun.com/zh/hologres/user-guide/overview#concept-2021277

[12] 管理 Hologres Catalog：

https://help.aliyun.com/zh/flink/user-guide/manage-hologres-catalogs

[13] 实时数仓 Hologres WITH 参数：

https://help.aliyun.com/zh/flink/developer-reference/hologres-connector

[14] CREATE DATABASE AS（CDAS）语句：

https://help.aliyun.com/zh/flink/developer-reference/create-database-as-statement?spm=a2c4g.11186623.0.0.7d706105cYpaCU

[15] 作业调试：

https://help.aliyun.com/zh/flink/user-guide/debug-a-deployment

8/26 活动预告

活动时间：8 月 26 日 13:00

活动地点：北京阿里中心·望京 A 座

线下报名地址：https://developer.aliyun.com/trainingcamp/4bb294cf64b04a2a8b3f8b153e188e9f

线上直播观看地址：https://gdcop.h5.xeknow.com/sl/1l4Sye

活动详情：专家老师带教！现场答疑！阿里云实时计算 Flink 版线下训练营北京站来啦！

▼ 「8/26 活动预告」扫下方图片预约线上直播 ▼

▼ 关注「Apache Flink」，获取更多技术干货 ▼

点击「阅读原文」，免费领取 5000CU*小时 Flink 云资源

文章转载自Flink 中文社区，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

基于阿里云 Flink+Hologres 搭建实时数仓

管理元数据

构建 ODS 层：业务数据库实时入仓

构建 DWD 层：实时主题宽表

构建 DWS 层：实时指标计算

数据探查

Key-Value 服务

明细查询

实时报表

评论
